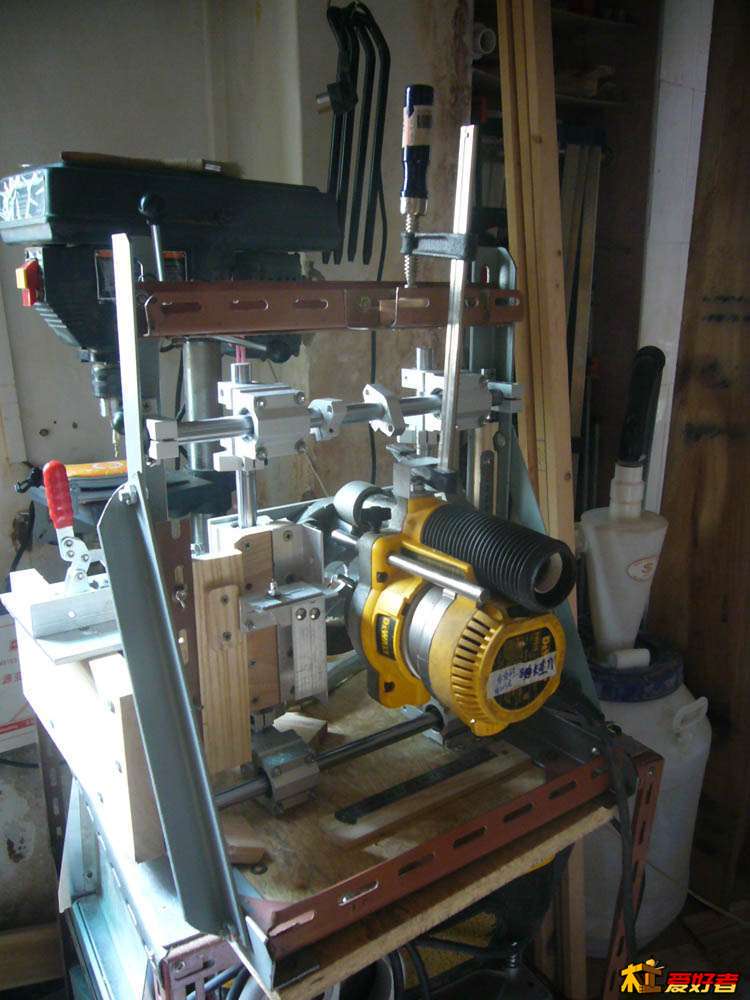

[铣] 三轴的侧装雕刻机——开榫头榫洞利器

  [复制链接]
发表于 2014-6-13 07:48:59 | 显示全部楼层
庞大的系统工程
回复 支持 反对

使用道具 举报

发表于 2014-6-13 08:25:49 | 显示全部楼层
说多了叫虚伪,送你两个字吧——佩服9 \9 M  V9 d$ x  h6 a# e1 P; x
回复 支持 反对

使用道具 举报

发表于 2014-6-13 08:29:19 | 显示全部楼层
一看就是大牛,光铝的钱就花不少吧。
$ a5 e9 q9 X# R% O1 g* ]可能是不好买,其实型材比板材更好设计。9 p0 n8 u9 }1 v. n3 ^
神奇之处立座与滑块孔距原来是一样的。: `# T2 B/ M3 g. k- _* V) I
$ K9 R8 H- z& w0 a
两点小建议:2 K, a' X8 E9 K) b/ @* T8 v' V
1、限位块和滑块之间垫胶垫或塑料垫。3 @& f% l- m9 S/ b
2、坚滑道的光轴加弹簧,力度以在自由状态,中间附近为准。
8 i; W/ O& ~6 B8 ~' `
! {( ~5 s$ L) x$ h; r  _大建议:0 T4 b! x( J- @+ Z4 e( E: k# k
定位用丝杠(几块钱1米的就成),有加工能力装开合螺母,无则加普通螺母固定,或找铝、铁、硬塑打孔功丝也成。限位做在丝杠上即可。
" a! s+ F" V3 x3 ~% A& b. T5 a附带加上刻度尺。5 ]+ m& Y3 x( n1 J
; L! g/ D9 G" H2 H8 A: N+ z  @
做些校准,方便快捷。
回复 支持 反对

使用道具 举报

发表于 2014-6-13 08:30:44 | 显示全部楼层
感觉有点乱
回复 支持 反对

使用道具 举报

发表于 2014-6-13 08:40:15 | 显示全部楼层
我还以为加了步进电机的呢??加步进做全自动的吧。。
回复 支持 反对

使用道具 举报

发表于 2014-6-13 08:53:26 | 显示全部楼层
看着挺复杂的样子,厉害啊
回复 支持 反对

使用道具 举报

发表于 2014-6-13 09:06:18 | 显示全部楼层
厉害的装备,那做一个榫要多长时间啊?
回复 支持 反对

使用道具 举报

发表于 2014-6-13 09:09:13 | 显示全部楼层
楼主做的真好啊,很不错噢~~~~~~~~
回复 支持 反对

使用道具 举报

发表于 2014-6-13 09:13:19 | 显示全部楼层
楼主这个机器要花不少钱吧,如果做一个简单的开榫机器,要配什么样的电机?打饲料的那种可以不?那个开榫的刀具叫啥名字?用夹头能夹住不?俺是新手中的新手,还望前辈不吝赐教,拜谢~
回复 支持 反对

使用道具 举报

发表于 2014-6-13 09:21:52 | 显示全部楼层
楼主是让木材固定,移动电机吗?能不能固定电机,移动木材呢?这样造价会不会低很多?请楼主细致解答,不胜感激~
回复 支持 反对

使用道具 举报

发表于 2014-6-13 09:31:38 | 显示全部楼层
复杂,看眼花了.
回复 支持 反对

使用道具 举报

发表于 2014-6-13 09:37:10 | 显示全部楼层
有点晕,没弄明白,
回复 支持 反对

使用道具 举报

发表于 2014-6-13 10:15:31 | 显示全部楼层
现在的木工 钳工设备
回复 支持 反对

使用道具 举报

 楼主| 发表于 2014-6-13 10:19:19 | 显示全部楼层
清河不清 发表于 2014-6-13 08:29 / s+ x+ C& l* `4 }! d! @8 w
一看就是大牛,光铝的钱就花不少吧。! V5 x8 t( `$ a2 o
可能是不好买,其实型材比板材更好设计。
- s0 ^& E7 r) O" a/ r' A/ N神奇之处立座与滑块孔距原 ...
" Q2 r2 s" j( K7 _- q. p
两点小建议:

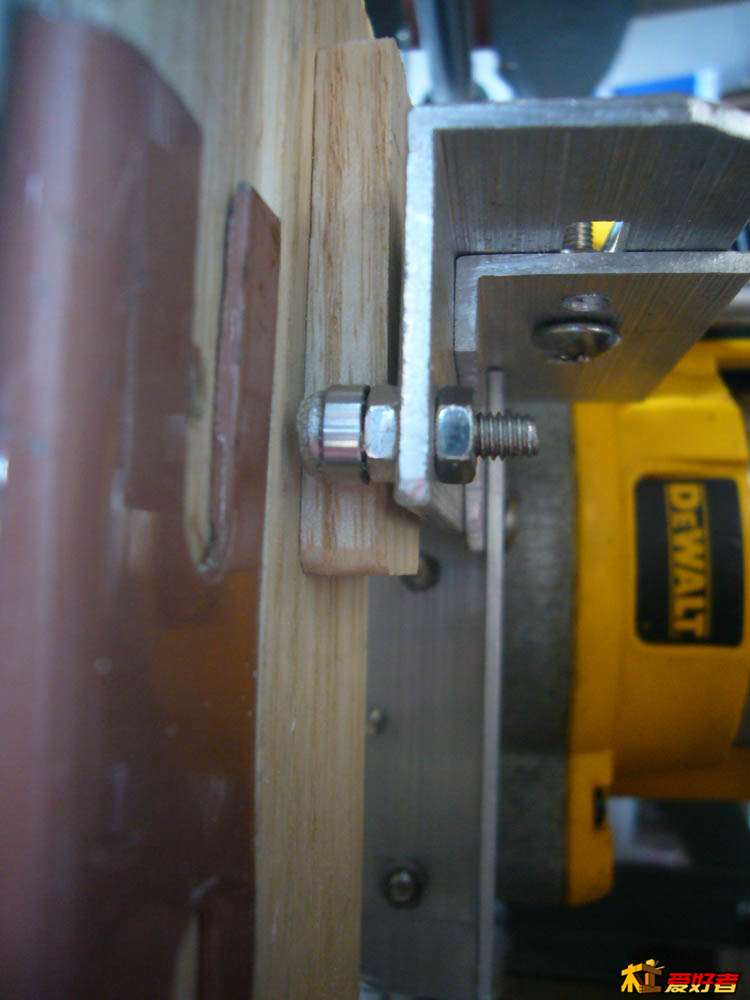

, H7 f# b6 e* q0 @) x( G* d1、限位块和滑块之间垫胶垫或塑料垫。===========减少撞击,好,但担心影响精度。
4 `  d( X1 y2 ~2 H* _, A
& T  [3 C5 p8 u. O' a* x3 v5 Q& Y: ~2、坚滑道的光轴加弹簧,力度以在自由状态,中间附近为准。==========加弹簧要重新设计, 因为这要重新追加弹簧的厚度,竖的滑块是降到贴着支架的,加弹簧就要加长竖光轴,升高台板,后面造的木友可以试试。/ {0 Q$ h: s$ G$ b* Z  B. D
0 ^0 Z9 ]: Y% t. C
大建议:

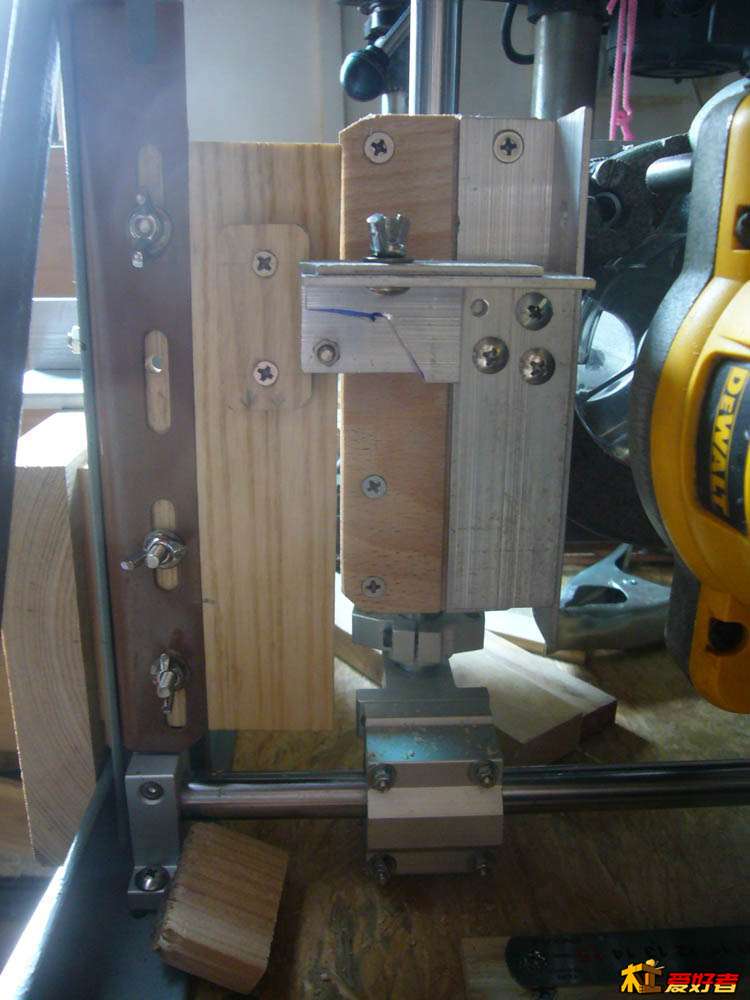

* M( K& T: L7 ]8 O3 @. O$ U定位用丝杠(几块钱1米的就成),有加工能力装开合螺母,无则加普通螺母固定,或找铝、铁、硬塑打孔功丝也成。限位做在丝杠上即可。===========用f夹也是考虑了很久,由于考虑丝杆固定后会影响雕刻机开榫时的上下左右移动的问题,而f夹作为升降限位的调节工具,可以使雕刻机缓慢准确移动到标尺的刻度、这样我就不用托这雕刻机来调限位的卧式支架,调完之后就撤掉f夹,这样雕刻机就自由了。4 s; Q& E5 T- A, u8 G% v
001357q6tgtffkrg6qnapa.jpg 001344rmgc9kroyyk0z5ok.jpg 001403ckuku39bk9d9p899.jpg
' _' K0 z8 \" a( Q+ K
! q. T; n# f/ j! f4 z. u$ G/ e; C

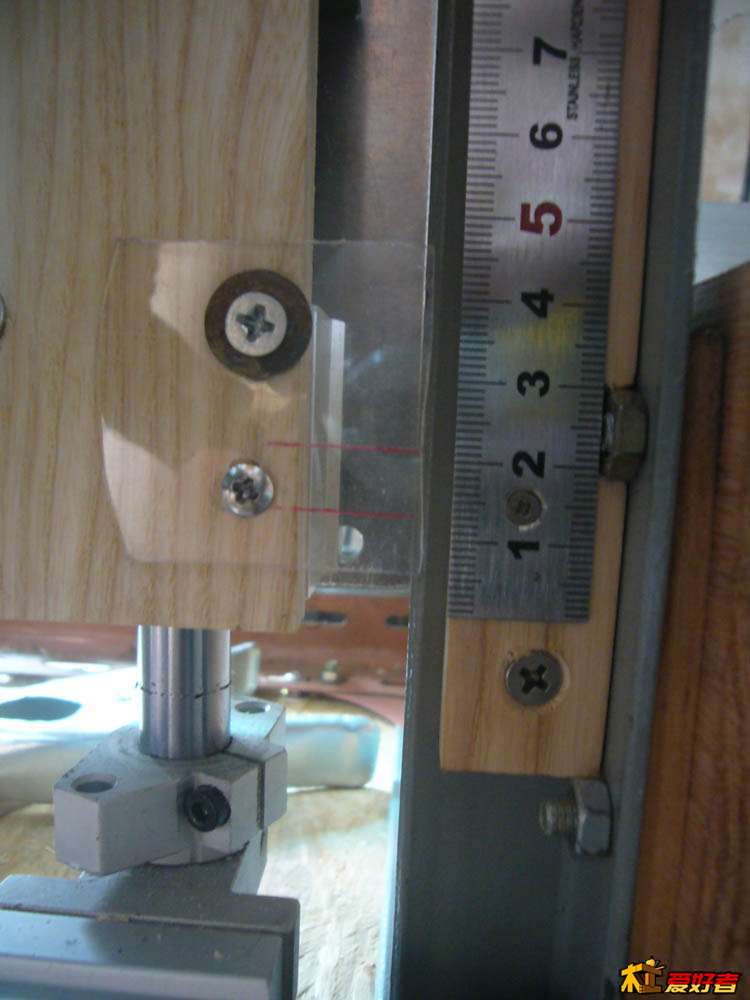

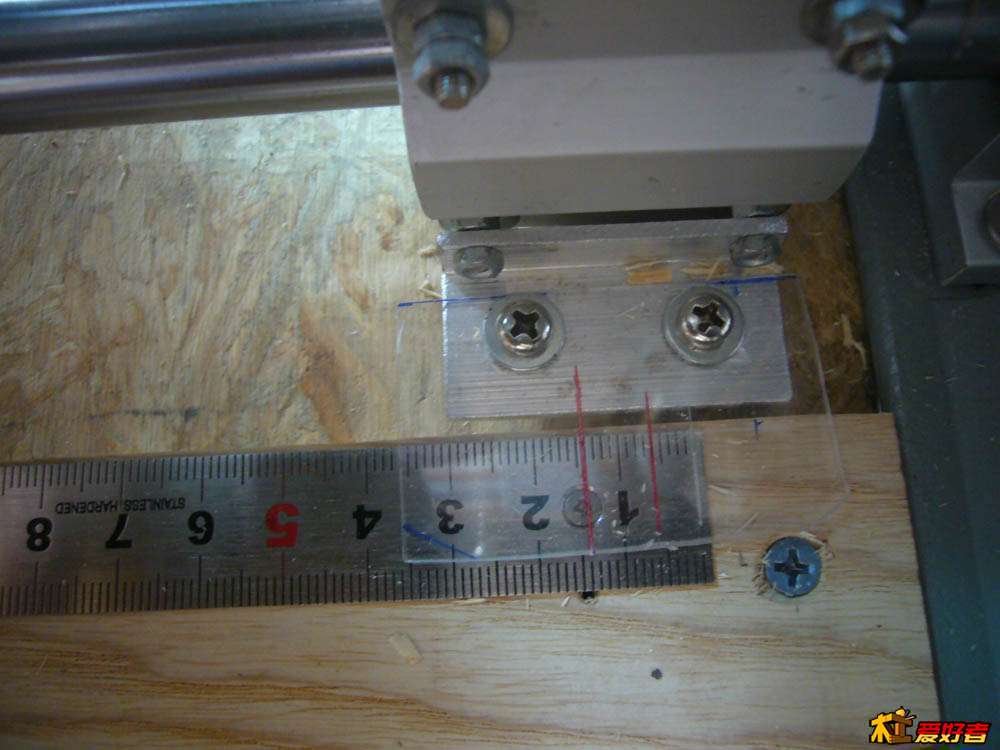

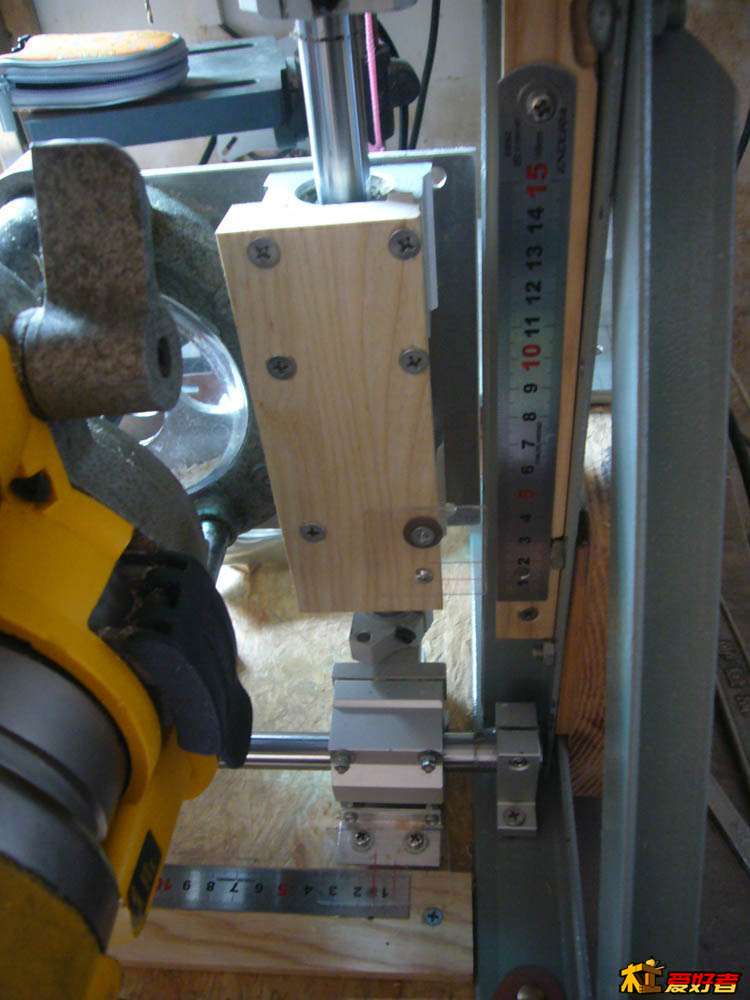

附带加上刻度尺。------旁边和下面已经有了2把钢尺作为x、y的刻度了% Z2 |2 l* J+ }* N* U1 C- K
001400kgf036v3gqn64nl6.jpg 001400h3irdp37q3pnooiu.jpg 001359wua7uwa6asnoosnf.jpg
3 b5 Y7 W6 N$ h/ [- }' H9 M' K& F做些校准,方便快捷。-----要慢慢完善。# _: C0 H$ A$ h0 r
1 Q. ?, B# E! o* Z! {- D
谢谢关注,还有什么建议请不惜赐教。
) K3 E: ]) S0 ]
回复 支持 反对

使用道具 举报

发表于 2014-6-13 12:24:20 | 显示全部楼层
好牛的手艺,收藏。
