步进电机的真实工况

清河不清 · 发表于 2014-6-4 10:36:26

清河不清发表于 2014-6-4 10:26
! O) C& l; h+ P7 l从图看刀底不平，并且Z轴有蠕动或是窜动。

这个地方走刀应该不对，好象是过切。
如此看来是Z轴的事。

zyixin · 发表于 2014-6-4 10:45:25

步进电机和伺服电机一个是开环一个是闭环方式，差别应该是体现在尺寸精度和力矩方面的！

lovebsm · 发表于 2014-6-4 10:48:21

作为了一个生产机器的人说的话不知道你们信不信，你帖出的这个图其实不能反应什么问题，伺服的机器做出来也和这个是一样的，你图上这个问题，也不是问题，也和什么电机啊，丝杆啊，主轴啊半毛钱的关系都没有，这是去料加工都有的问题，你发的这个就是机械加工上的粗糙度的问题了，不要迷信伺服，做浮雕，用5mm螺距的丝杆，F值在3000以内，大多数情况都在这个范围内，伺服不一定有步进好，因为伺服没有步进的响应速度快！精度，雕木头，3丝内，我想一般人用肉眼无法分辨，所以，只要机架强壮，轨道和丝杆装配精度足够，无论伺服和步进都可以做出很优秀的作品！以上为个人意见，请高手轻拍

xier114119 · 发表于 2014-6-4 10:52:26

我感觉脉冲设置和机械一些螺丝需要调整了

真飞鸟 · 发表于 2014-6-4 11:05:03

见过很多cnc雕的牌子，楼主发的这个真的好想是个例啊。步进电机一般步进角1.8。丝杆转一圈是200个步进，16细分的话，就是3200个脉冲。丝杆螺距是5mm的话。运动一毫米，就是640个脉冲，一个脉冲的话位移只有六百四十分之一毫米。肉眼根本看不出来的。怎么可能出现那种阶梯形的台阶来？出现这种问题肯定有别的原因。
步进和伺服的最主要区别是，伺服是闭环控制，不会丢步。步进电机在有压力的情况下，会出现丢步，一旦丢步了精度什么的就白提了。

hfjx · 发表于 2014-6-4 11:06:55

还是那句话，要看参数，
刀具直径多大，工件最小R角多大，刀具是否可以过去。
分层深度多少
最直观明了的方法就是对比粗加工后精加工前的工件模样，
大家不觉得和这个放大的图片模样类似吗

yyqqyy · 发表于 2014-6-4 12:12:27

一直对步进和伺服的区别不是很清楚，算是学习了

cqswl · 发表于 2014-6-4 13:23:53

机架刚度也是影响的重要因素

expird · 发表于 2014-6-4 13:40:23

跟刀路有关系，跟步进一毛钱关系都没有，伺服也有用脉冲驱动的。最多有个插值补偿，但是插值补偿越多，雕出来的图案越模糊。所以我的伺服都是直接关掉这个。对于浮雕来讲我没觉得伺服比步进有优势。

prettyface · 发表于 2014-6-4 14:11:14

hfjx 发表于 2014-6-4 09:53 ( d, {' O# {0 g" V# p; A* b
这张图没有任何意义，说明不了任何问题。4 w8 ?; N1 O6 Y$ d$ T
加工参数没有
W; n( G( ~- ~) s$ S机架刚性如何不知

我同意，盲人摸象的感觉。

qjy_jack · 发表于 2014-6-4 14:13:46

qjy_jack · 发表于 2014-6-4 14:14:08

qjy_jack · 发表于 2014-6-4 14:15:15

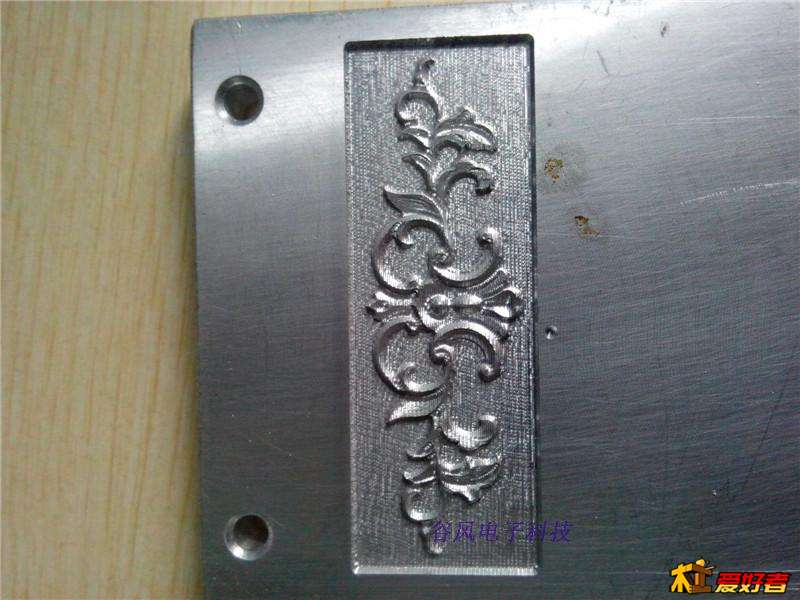

呵呵。。就是喜欢讨论，大家都有提高，这还是那位大虾的图，再次引用。大家看一下，其实也没放大多少呢。如果那位大虾看到的话，请把工况写出来，大家讨论一下，本LZ并不专业，也只是想知道更详细一点。欢迎大家积极发言

速雕一号 · 发表于 2014-6-4 14:32:46

呵呵 12楼的点评说对了机子是我公司制作的当时为了测试高速加工速度太快造成的肉眼看不是很明显这是放大50倍看到图片你可以看看旁边平面的铣刀的刀纹数控加工的 Q三凌六要酒吧零二留

速雕一号 · 发表于 2014-6-4 14:33:31

跟刀没关系跟步进电机或者伺服电机也没关系
