得伟744主轴异响

TJ黄山 · 发表于 2014-6-3 00:29:00

好设备厉害

中大哥伦比亚123 · 发表于 2014-6-3 07:24:27

好设备厉害

cavaliy · 发表于 2014-6-3 22:02:10

gztv008 发表于 2014-6-2 16:16
! i/ w1 b8 X" {& Z轴承找当地的经销商，别在淘宝买，多假货，另外那个过载保护器，你有没检查，许多都是没接的

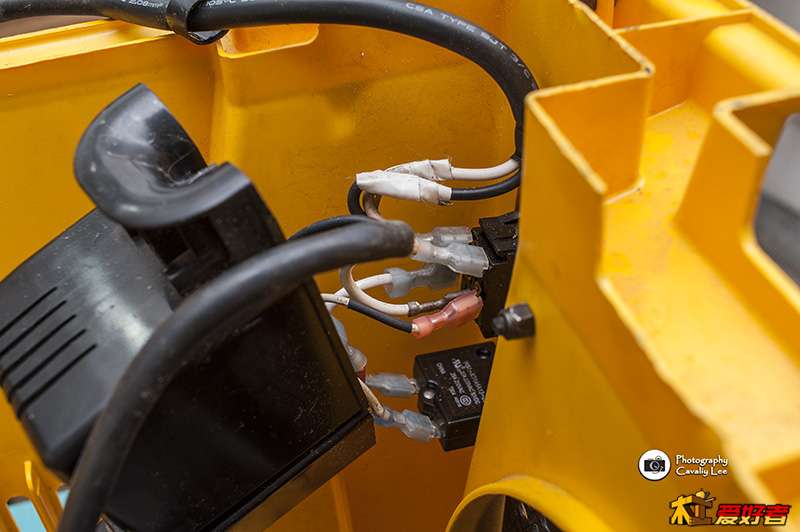

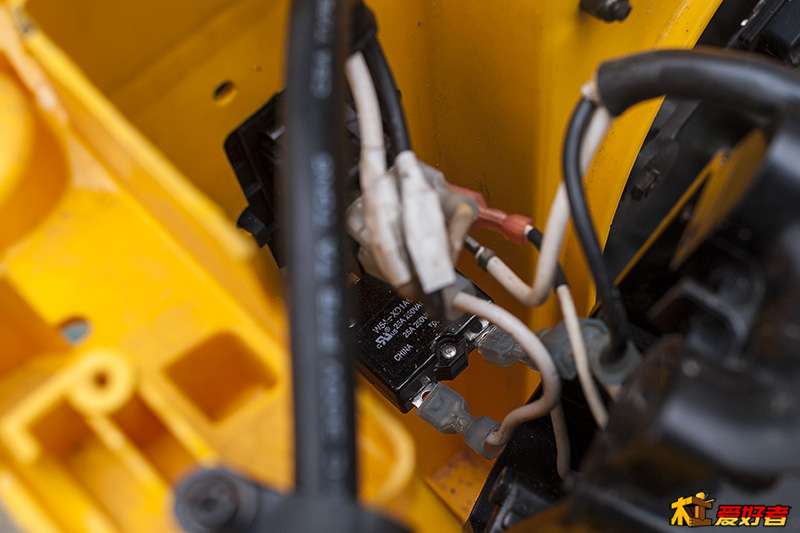

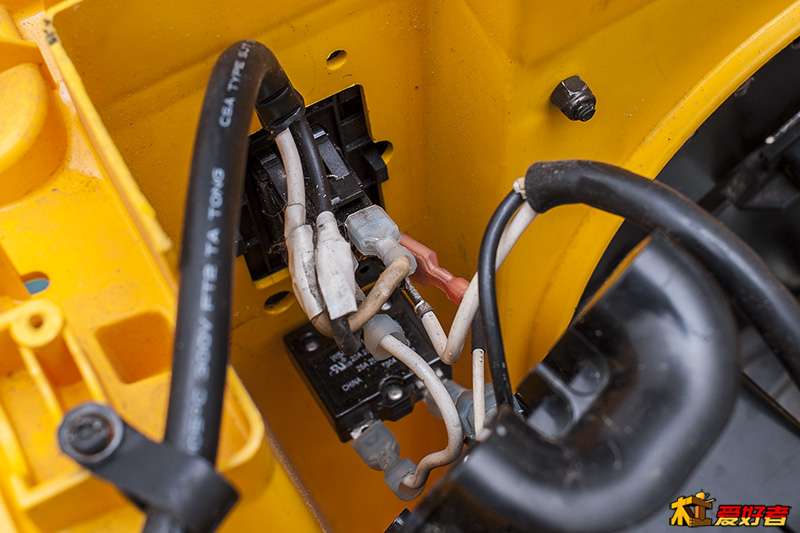

今天把开关拆开看了下，线都是接好的

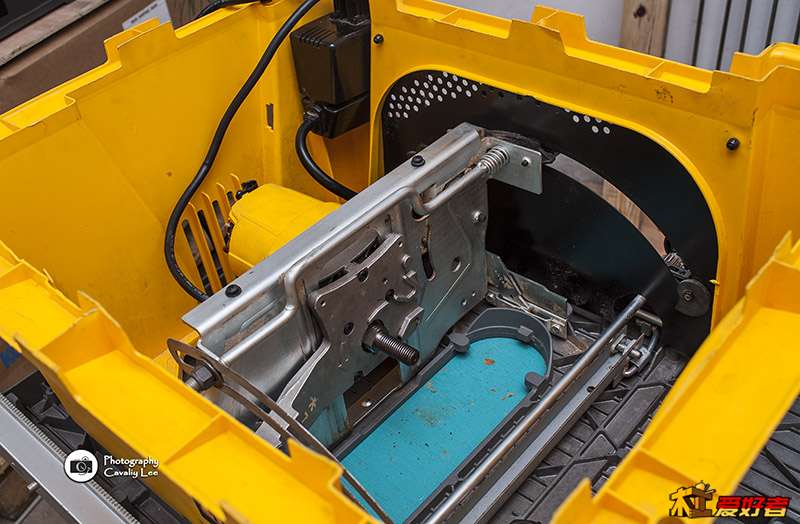

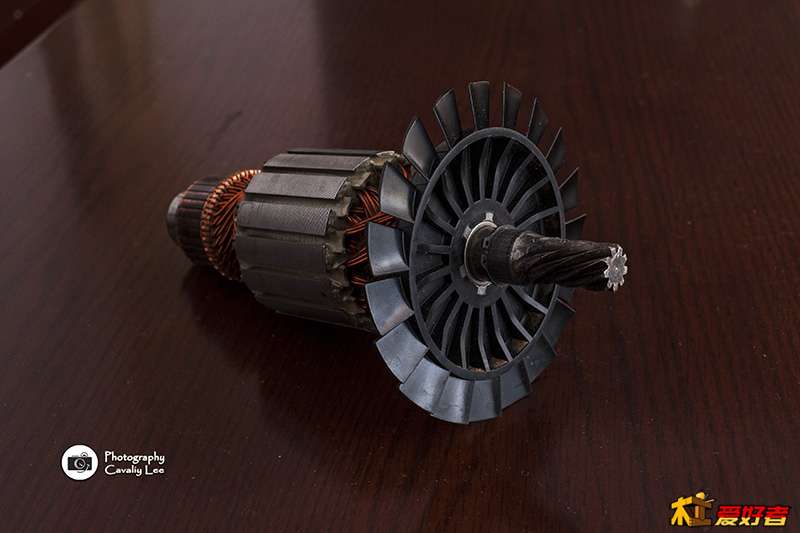

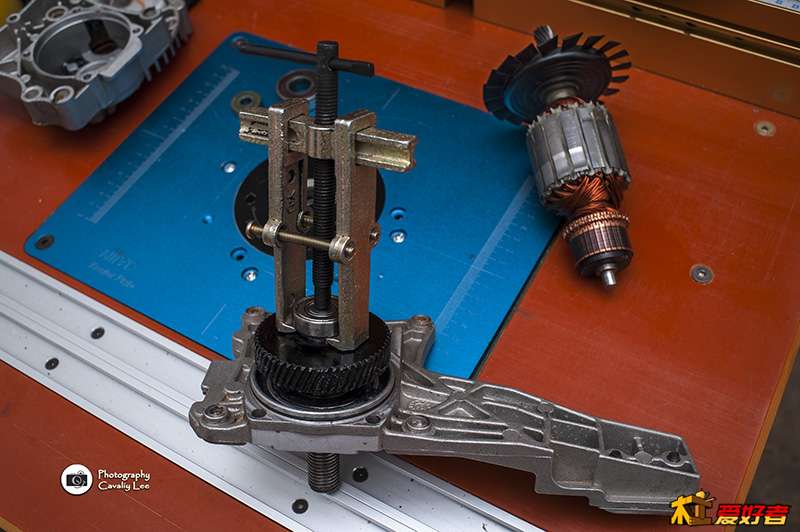

转子的前后轴承也都拆下来

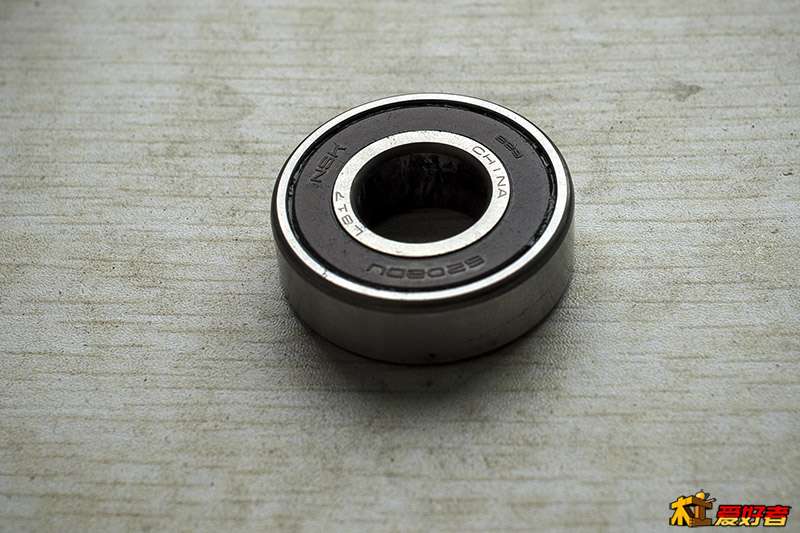

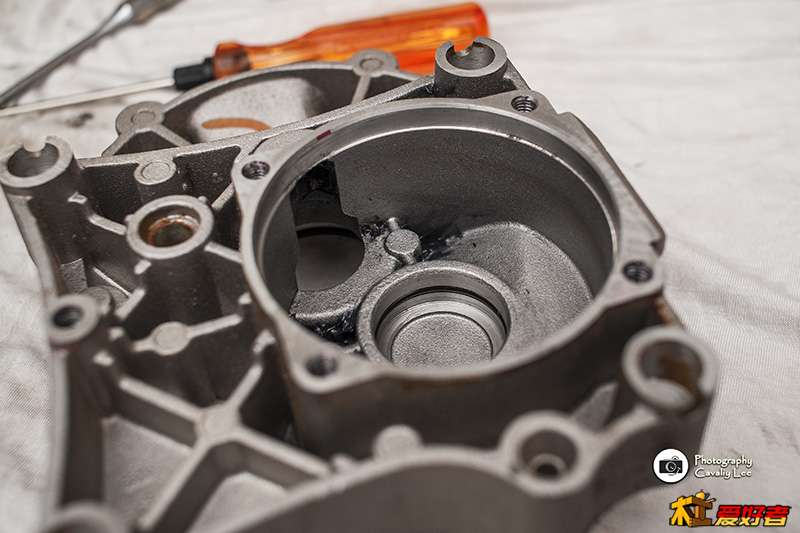

前面轴承是中国产的NSK，正反都是塑料盖

O型圈也看到了，还比较有弹性，估计后来换过了的，没出现老化变脆，还能继续用

cavaliy · 发表于 2014-6-3 22:19:36

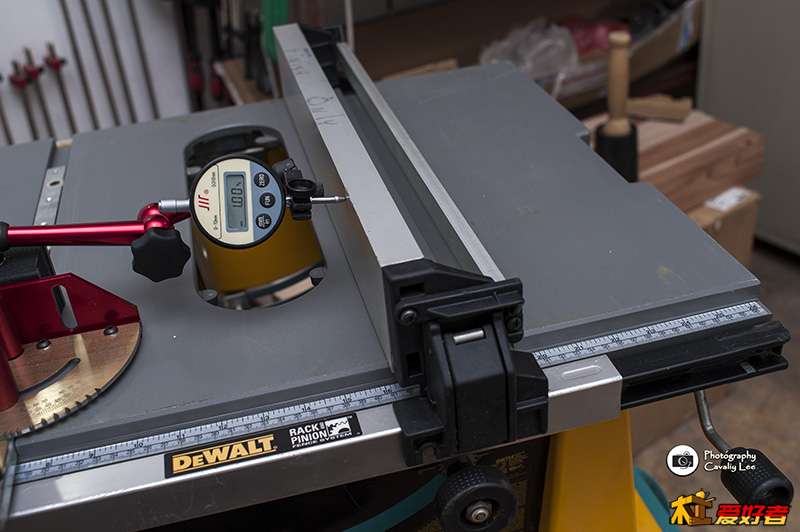

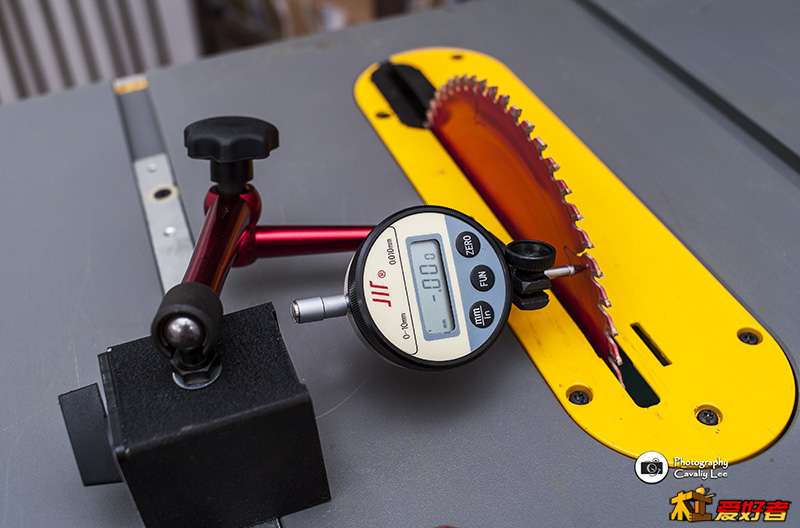

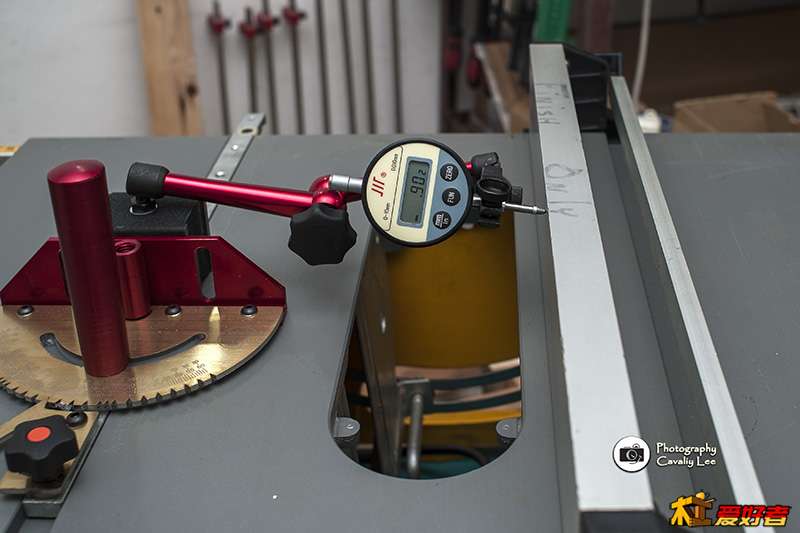

今天百分表到了，这玩意还挺好玩的，轴承还没到货，闲着没事测量下靠山的平行度，哈哈

先设定1mm的固定值

锁定靠山后，靠山向右位移了大概0.25mm

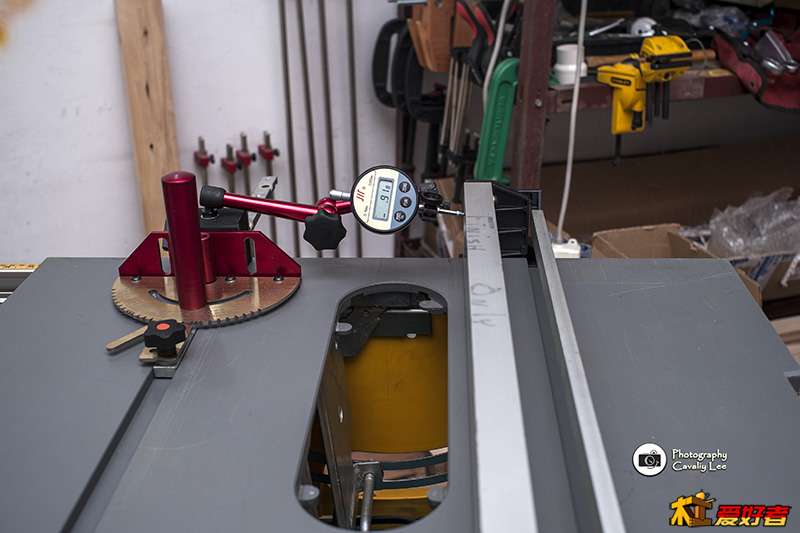

测量靠山的中间位置，显示0.902，误差0.15mm

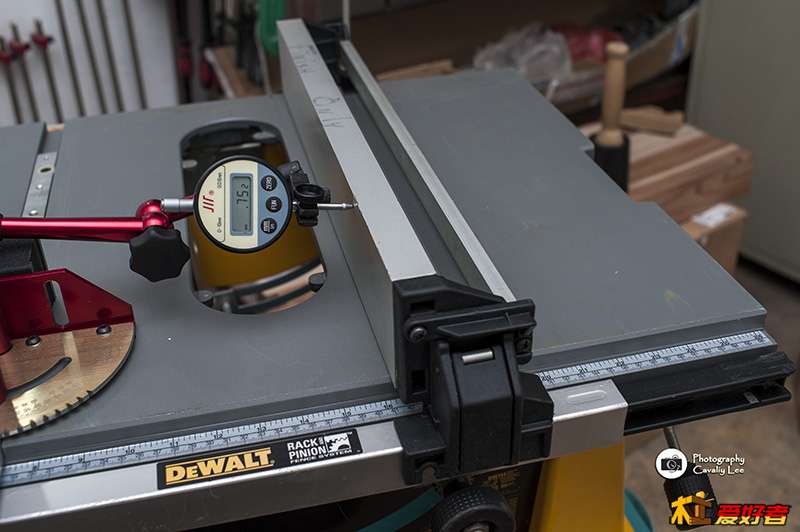

测量靠山的后端出料位置，显示0.916，误差0.164mm，这个误差可以忽略不计吧

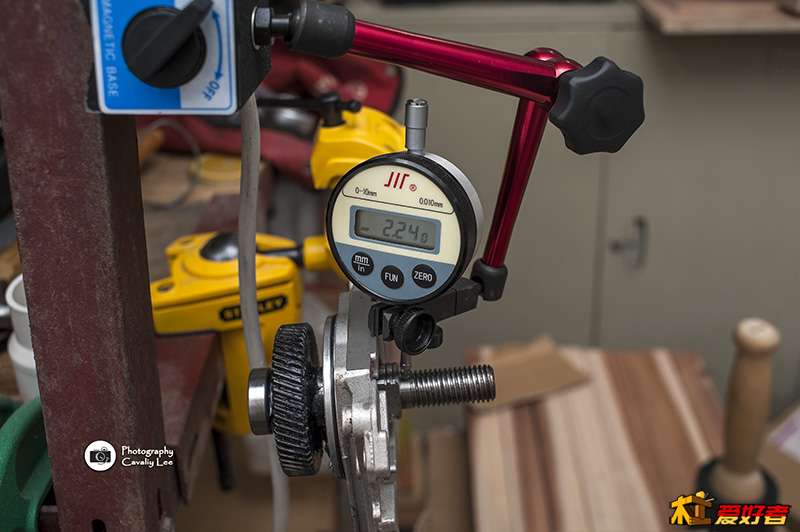

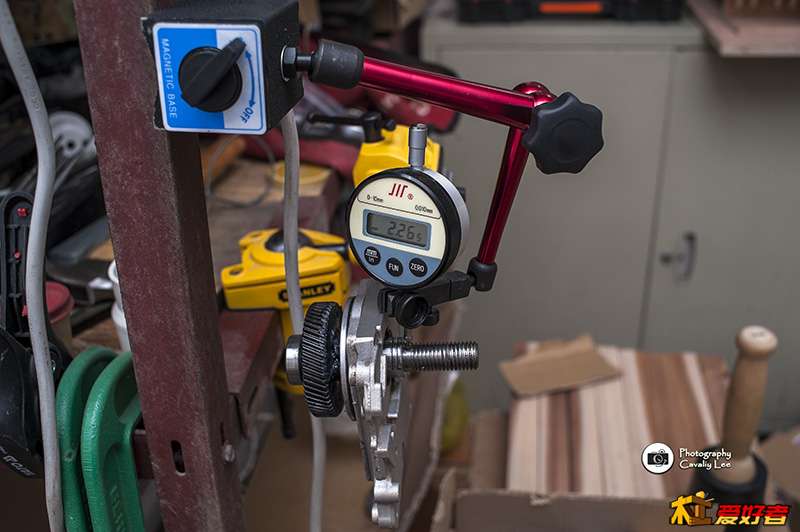

然后又测了下主轴的同心度，设定在2.265mm的位置

用手转动主轴，最大变化为2.240mm，误差0.025mm，不知道这个跳动正常吗。
等轴承到了把转子装好了再测量下

gztv008 · 发表于 2014-6-3 22:50:22

你再拍清楚接线图，好像有点不对劲，另外转子前后都要高速轴承，密封圈是原装的，不会那么容易老化，另外你这样测靠山不严谨，，那个推把估计不是垂直90°的，还有推把的间隙，都算在一起了，应该参照滑槽的边沿来量才严谨

cavaliy · 发表于 2014-6-3 23:19:56

gztv008 发表于 2014-6-3 22:50
8 j7 ]- q& f* |. w: A% K# j, V/ t你再拍清楚接线图，好像有点不对劲，另外转子前后都要高速轴承，密封圈是原装的，不会那么容易老化，另外你 ...

gztv008 · 发表于 2014-6-3 23:22:54

用手转动一下主轴，看看顺畅否，检查主轴的轴承是否老化，这个很重要。

cavaliy · 发表于 2014-6-3 23:31:00

gztv008 发表于 2014-6-3 23:22
3 b7 K; k5 p) E用手转动一下主轴，看看顺畅否，检查主轴的轴承是否老化，这个很重要。

你说的是这个输出的轴？很顺畅没发现有迟滞的现象，这下面的轴承没法检查哦，全包裹在里面，也不好拆

gztv008 · 发表于 2014-6-3 23:33:12

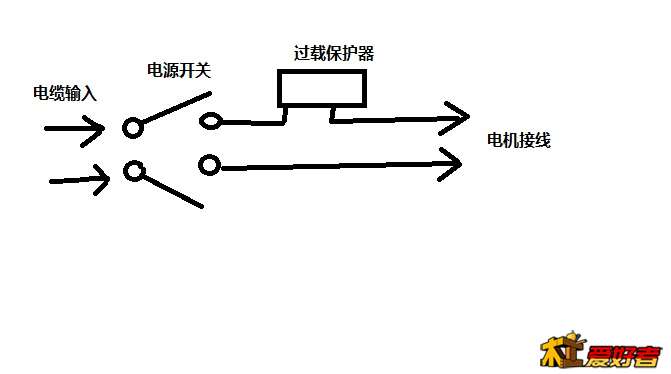

接线图是这样的，你检查一下，有没接错


cavaliy · 发表于 2014-6-4 21:26:34

gztv008 发表于 2014-6-3 23:22 + W7 t3 z4 D8 C$ e8 E( I
用手转动一下主轴，看看顺畅否，检查主轴的轴承是否老化，这个很重要。

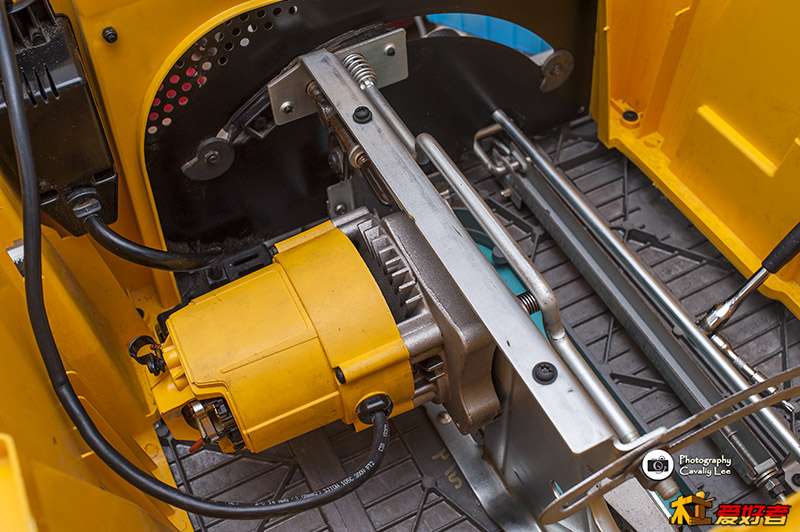

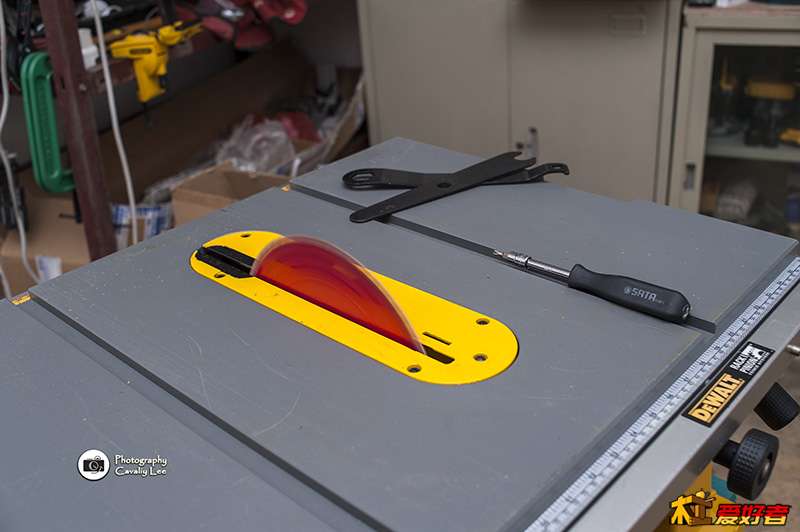

今天一早轴承就倒了，没打台钳我就拿到外面找了个机加工，用他的机工铣床帮我压轴承，装好后转了下主轴没杂音了，只有电机转动的声音，试机的声音也很好，唰唰的{:1_196:}

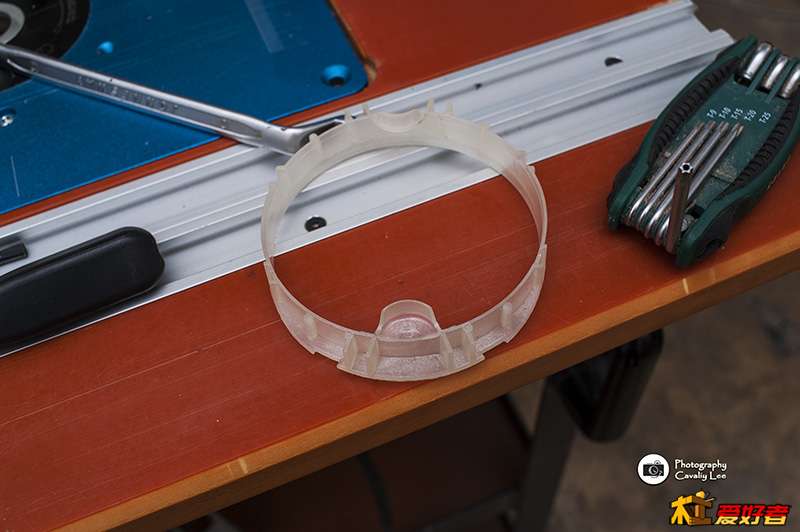

试机完了才发现这玩意忘装了，还好不是啥重要部件，尼玛又得翻转机身拆电机...

cavaliy · 发表于 2014-6-4 21:29:44

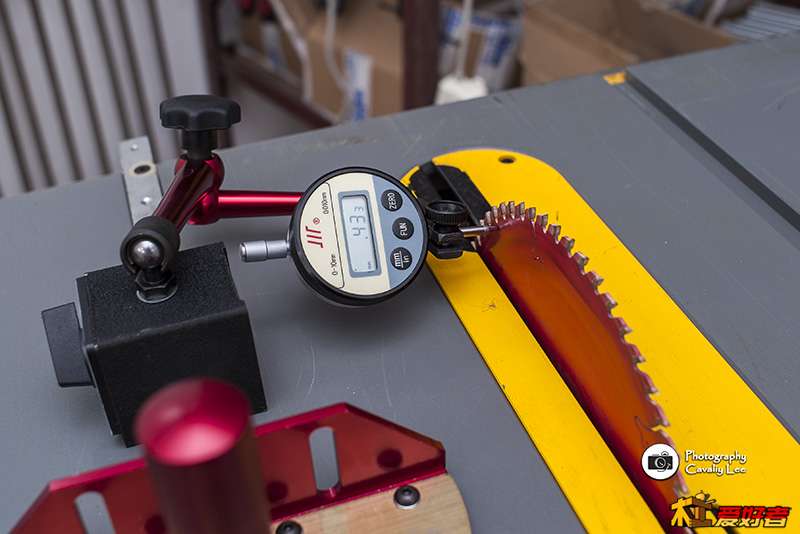

测了下锯片与滑槽的平行度，有0.433mm的误差，改天静下心来慢慢调

gztv008 · 发表于 2014-6-4 23:19:19

我的从断电算，锯片能自由转15秒才停定，萧萧的风声，那个胶圈最好装上，定子防尘的，不过再拔出电机应该没有什么困难了，这次应该轻松点

cavaliy · 发表于 2014-6-4 23:46:25

gztv008 发表于 2014-6-4 23:19
) c% M* h+ {5 q. D我的从断电算，锯片能自由转15秒才停定，萧萧的风声，那个胶圈最好装上，定子防尘的，不过再拔出电机应该没 ...

我倒没有掐表算，但是能感觉到比之前停止时间要长了些，而且也顺滑了

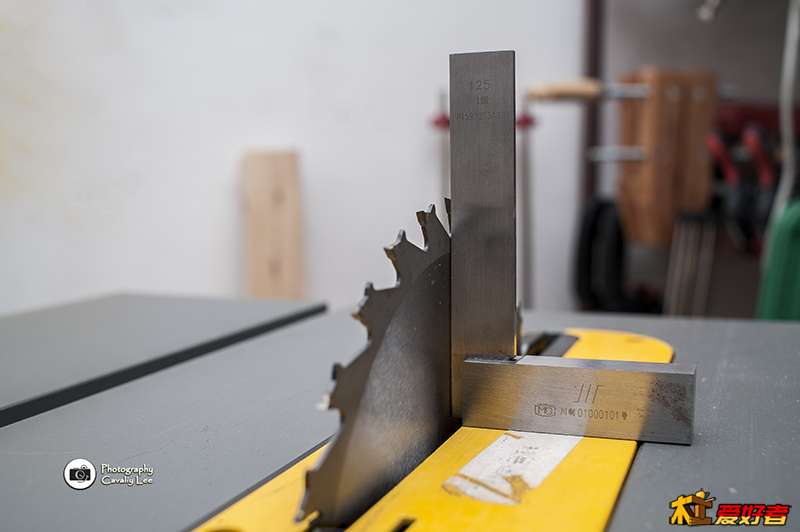

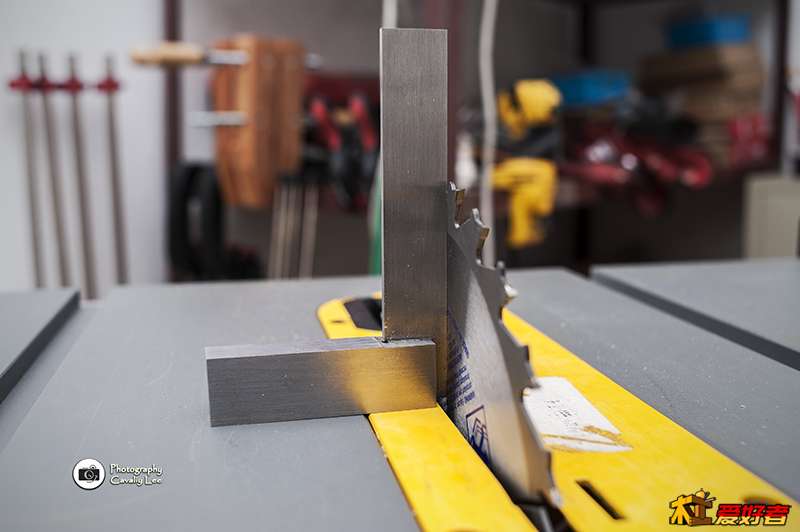

调整了锯片的垂直度

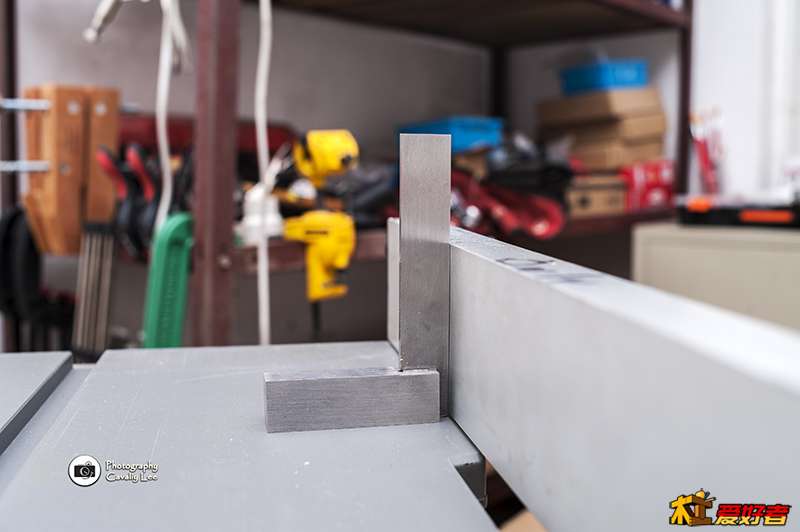

靠山

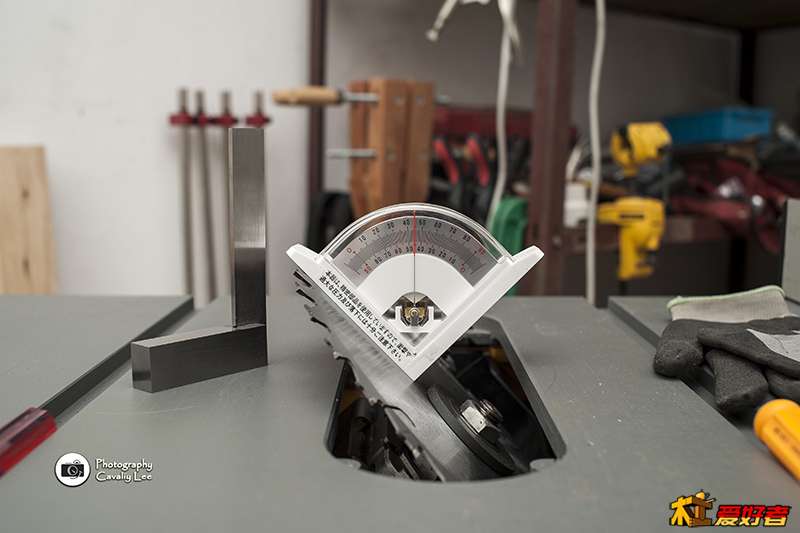

锯片的45度角
