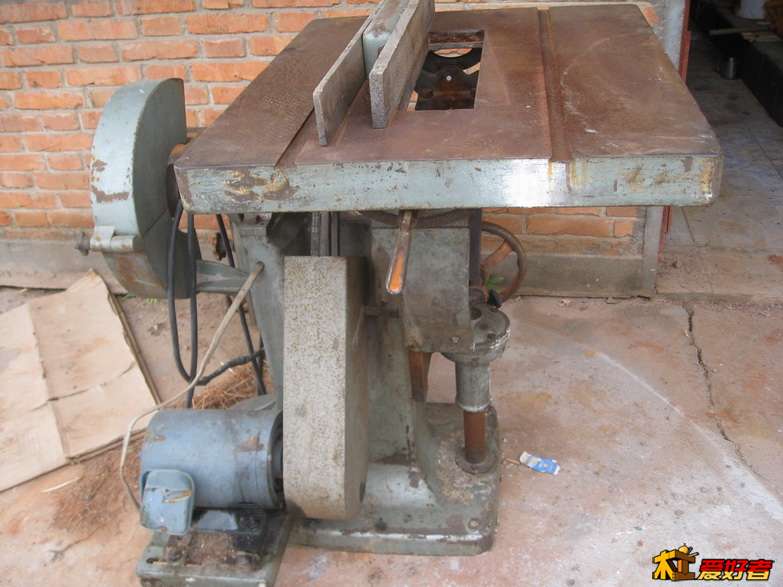

机缘巧合，让我遇到了可遇不可求的古董日本原装重型工业台锯。听本地木友说旧货市场来了几台旧日本原装木工设备，离我家不远，赶紧就去看了。市场太大太乱找了2个多小时都没找着，就在我打算放弃时终于看到了那传说中的神器玉立在那一大堆“机”中。两台台锯站在平刨上面。傍边还有一台压刨。上图看看：

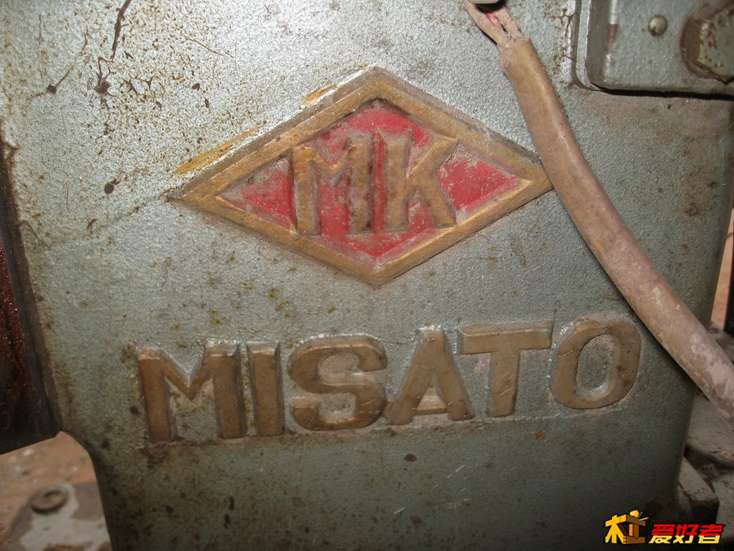

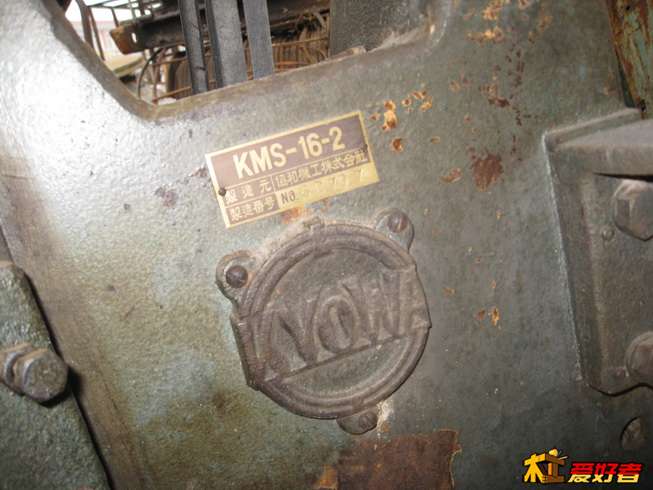

其中一台台锯的铭牌

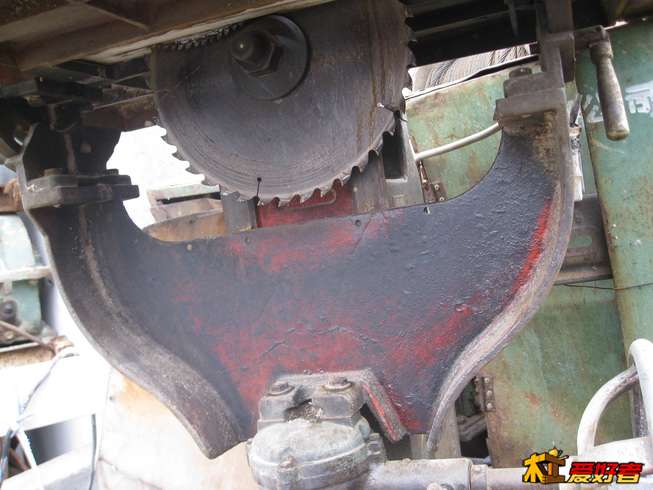

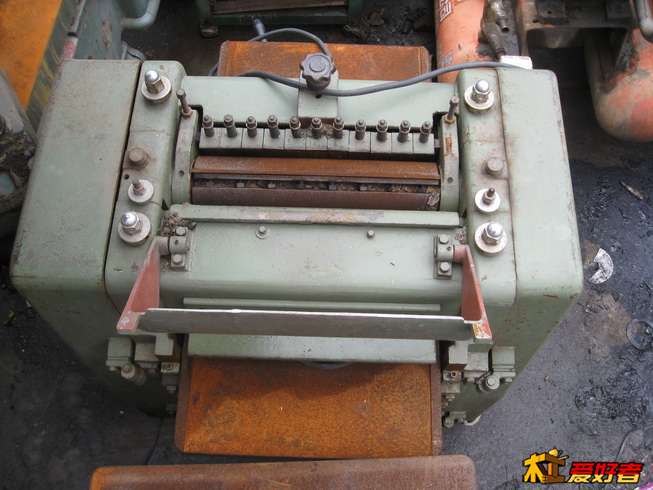

日本原装压刨

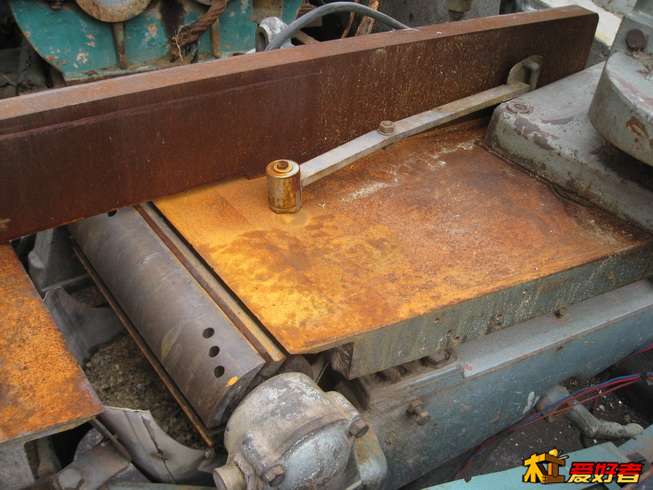

日本原装平刨

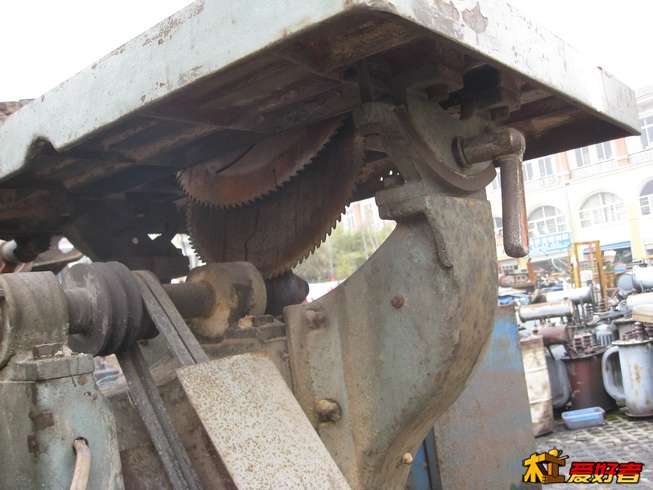

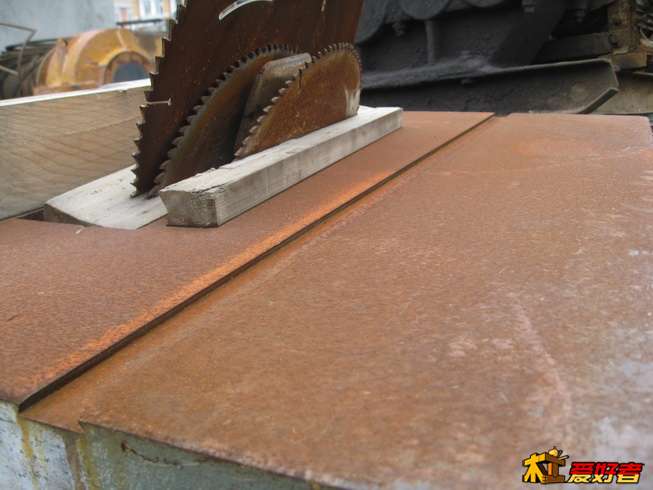

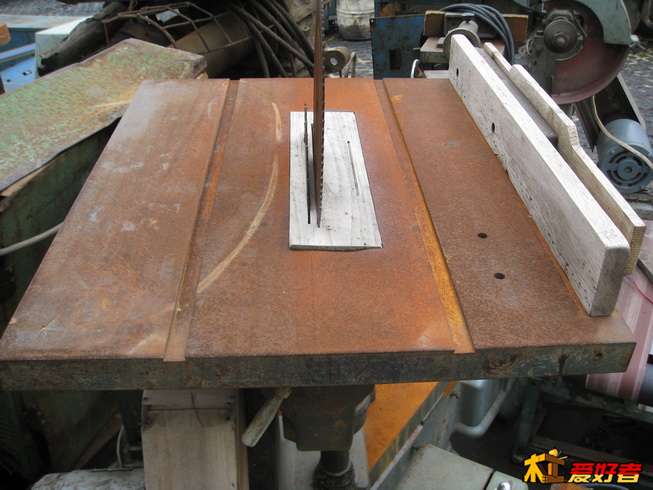

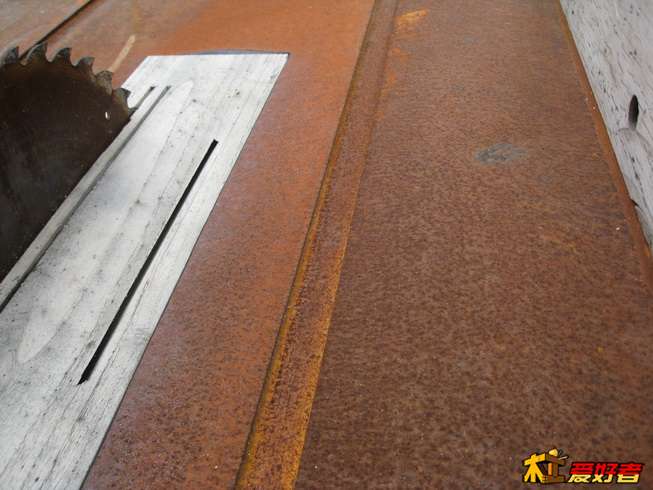

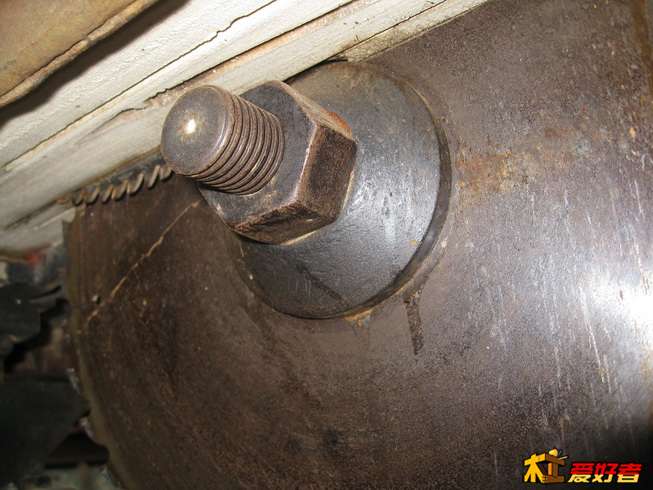

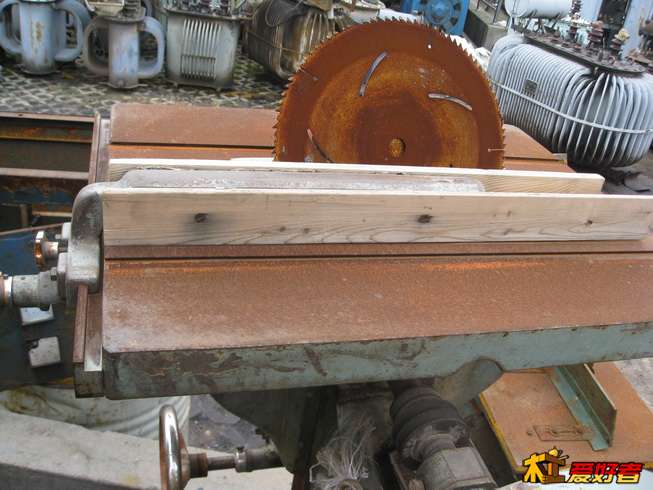

看起来成色还行

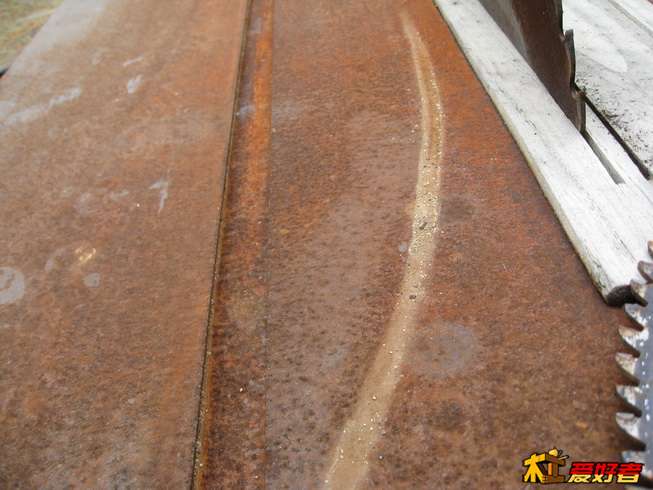

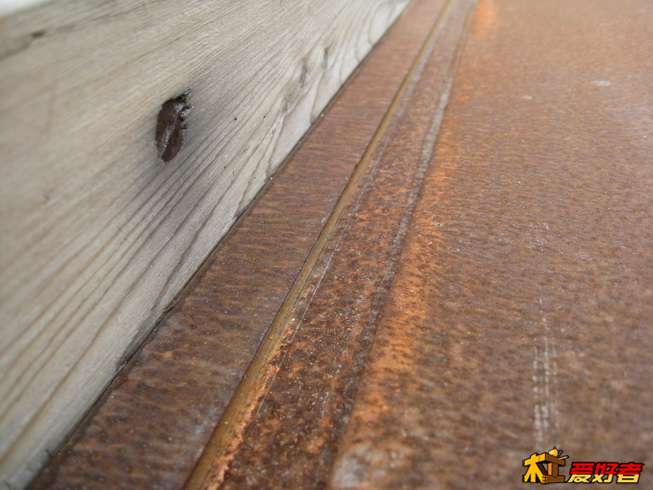

不知能清理出来不

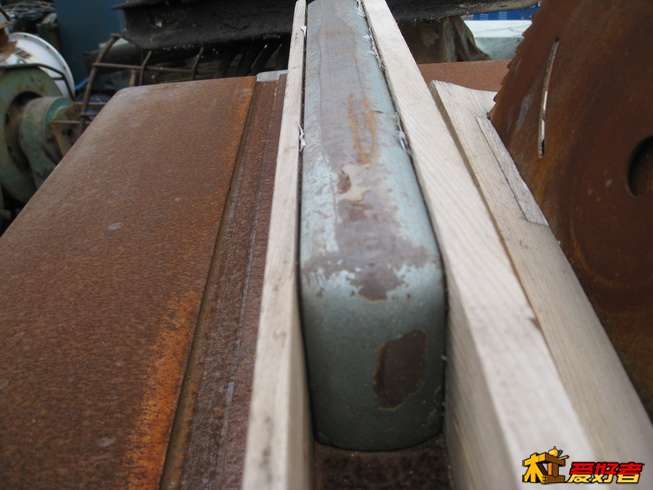

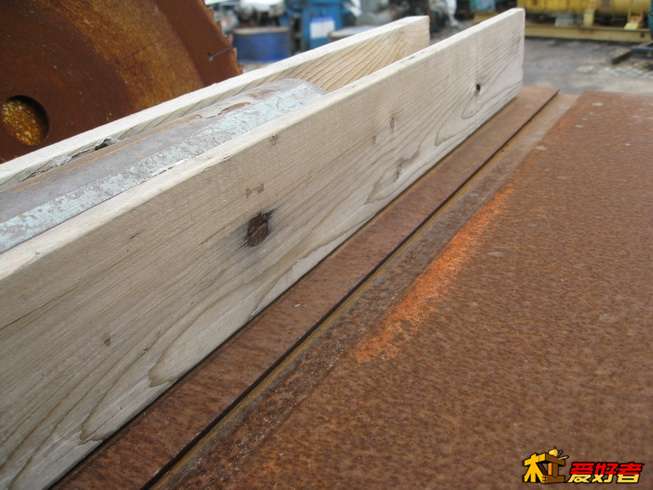

靠山厚实

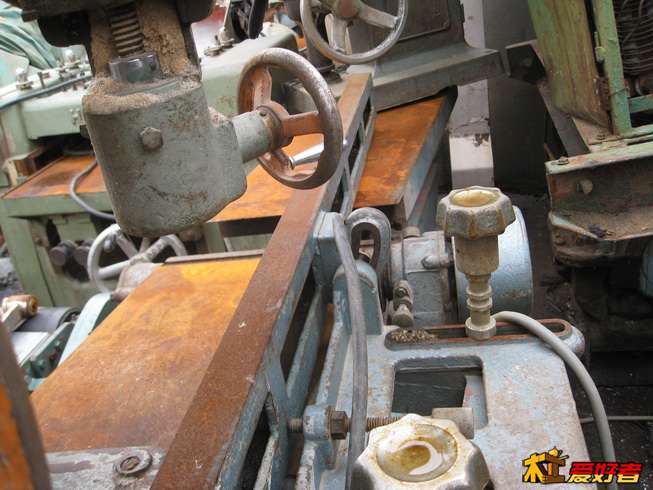

平刨

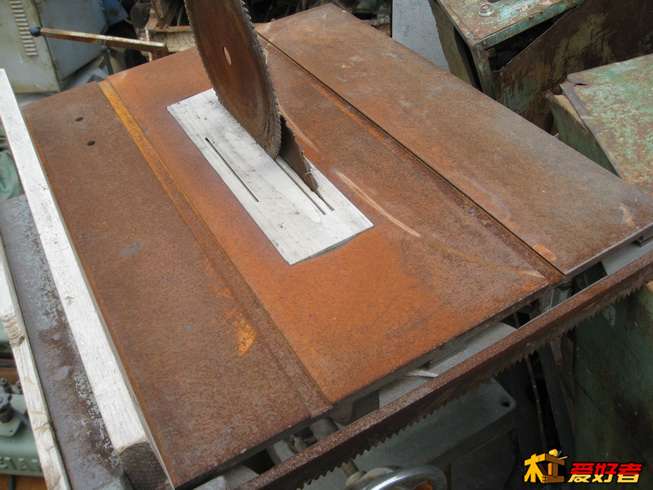

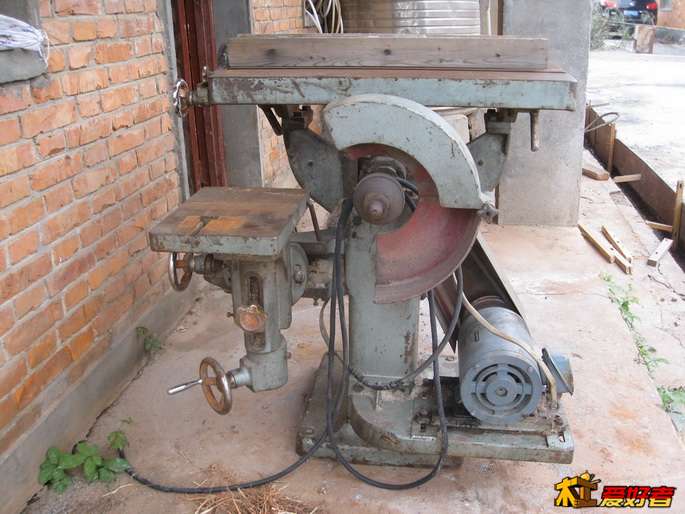

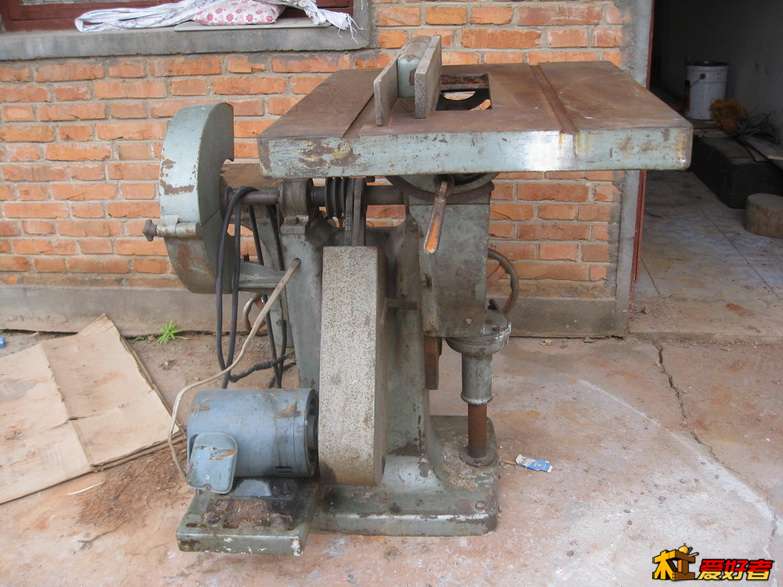

犹豫了两个多月（因已有大金刚了）还是把两台台锯拿下了，一台带开榫机构的运到公司工作间做保养，一台不带开榫机构的放到父母家的单元门外（木工房在父母家----4楼）搬不上去200多KG重啊！这台先不管，说说放公司工作间那台吧，这是在工作间门口（6个人抬下皮卡车的，进不了门先放门口）。 清理台面 ：

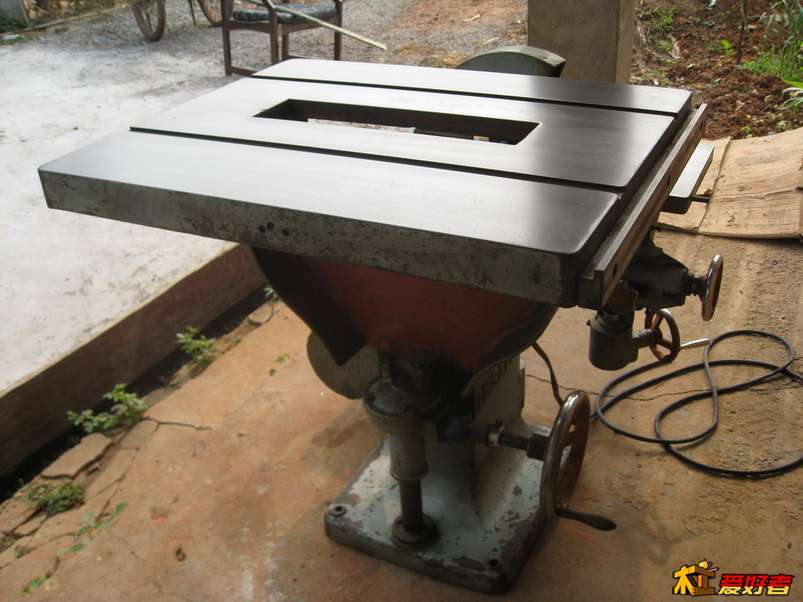

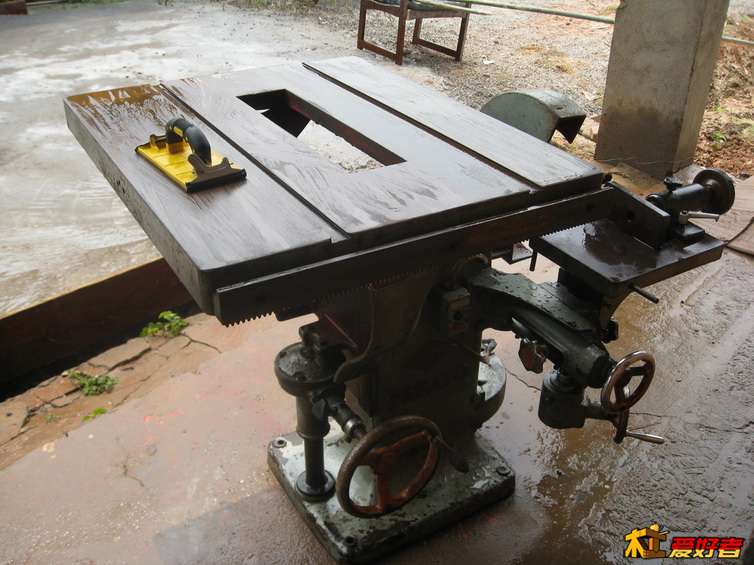

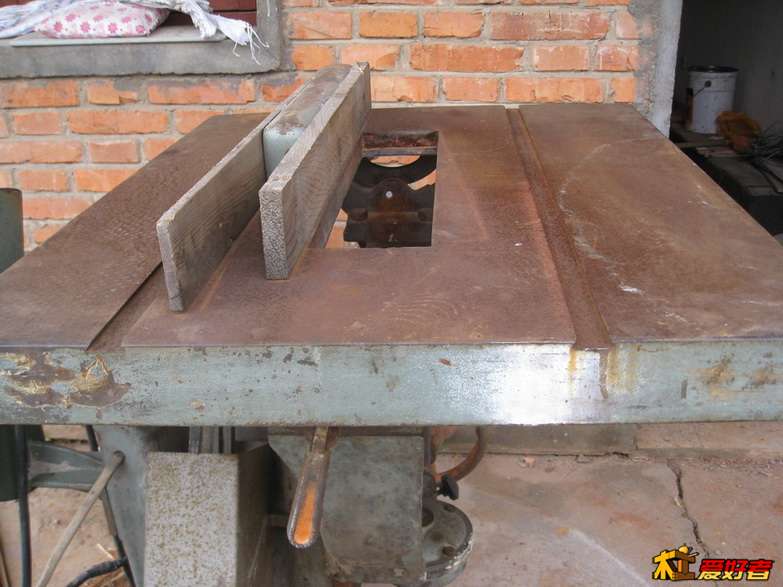

台面清理出来了

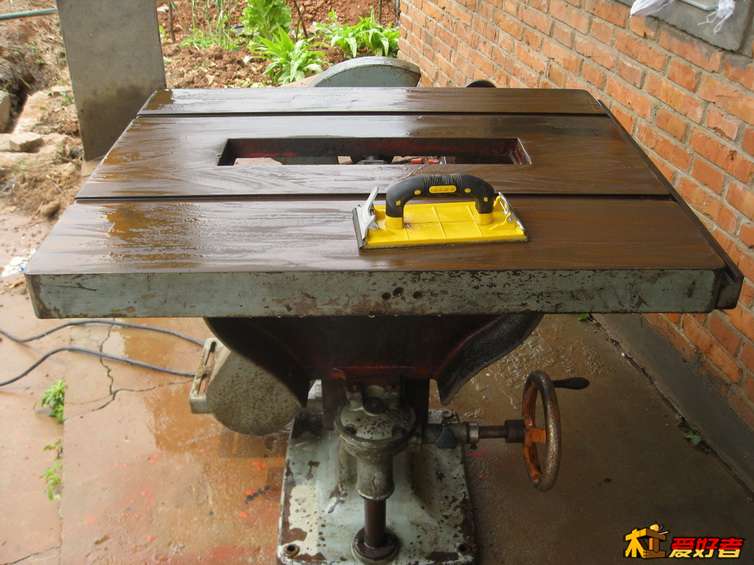

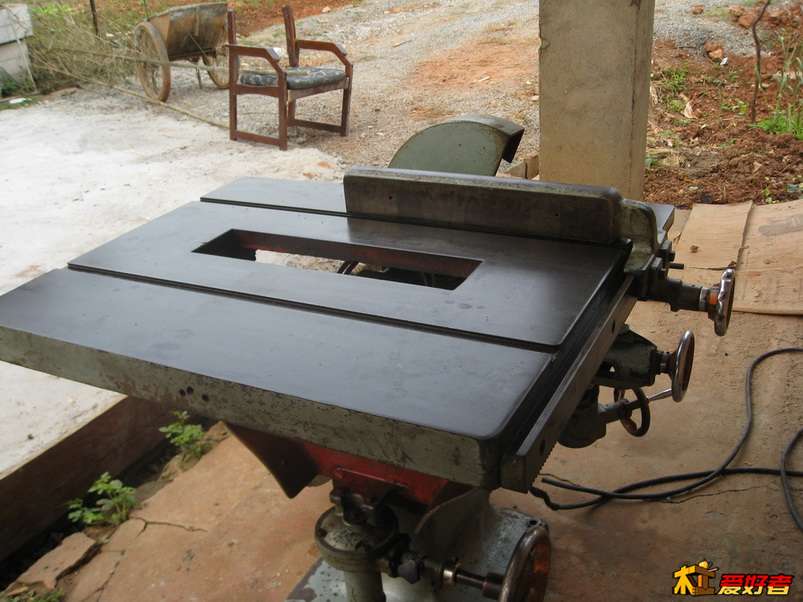

看起来还行

    拆开保养：

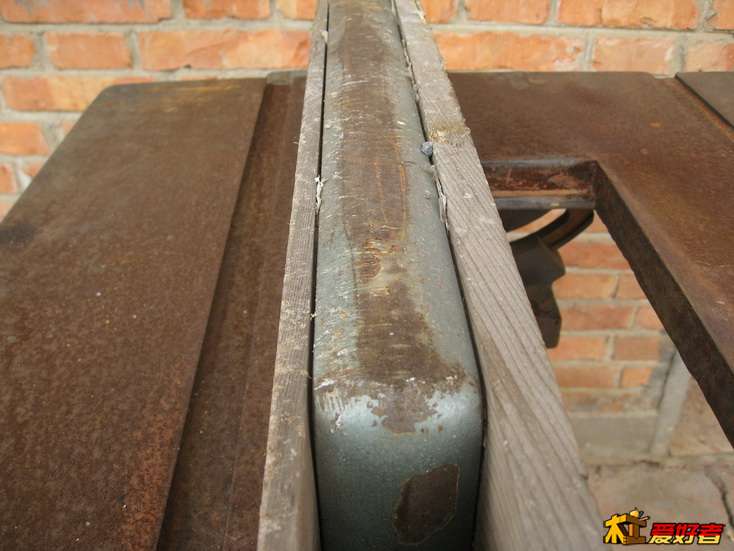

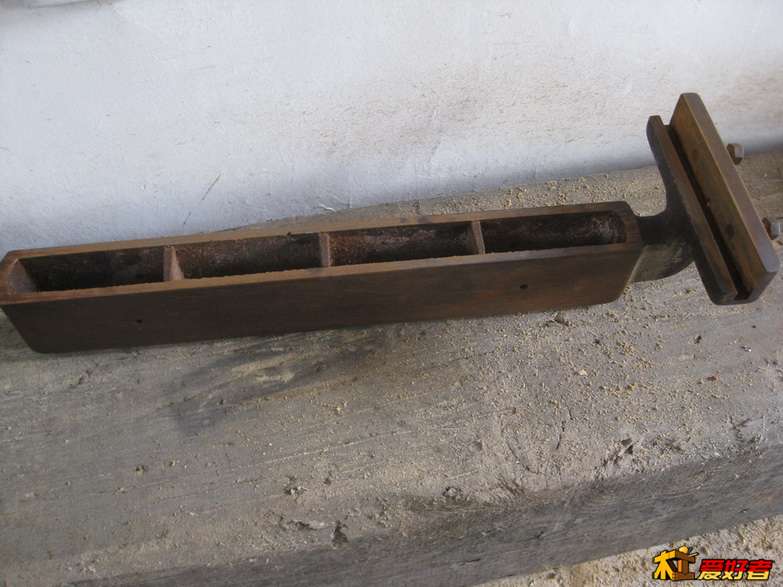

靠山

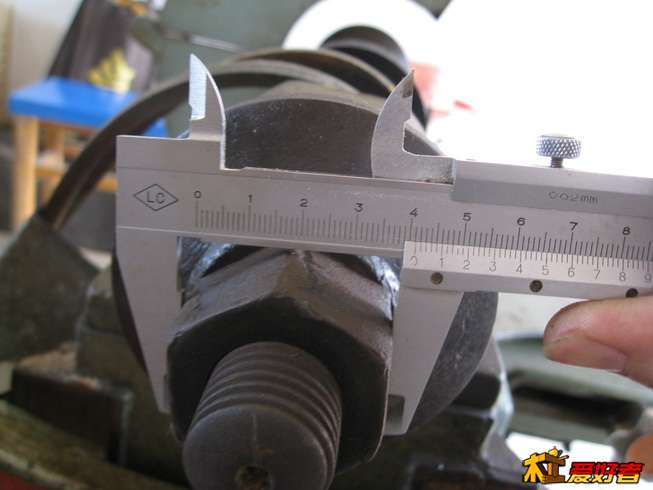

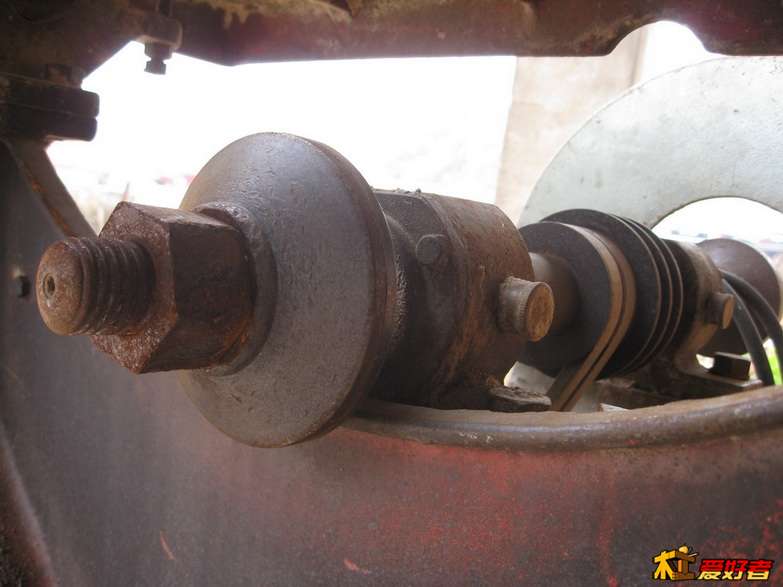

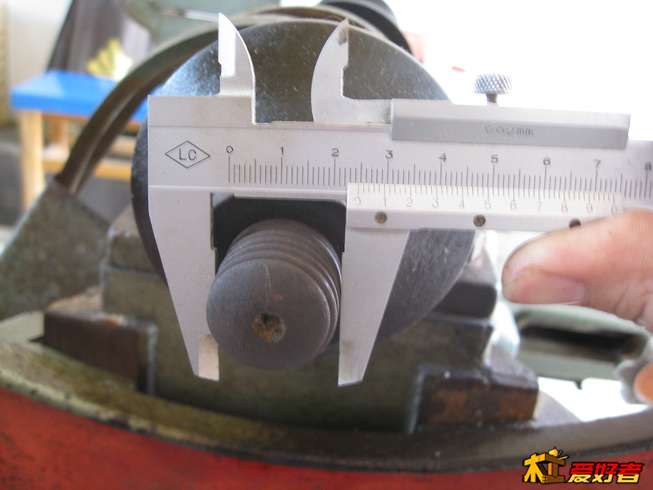

25.4直径锯轴

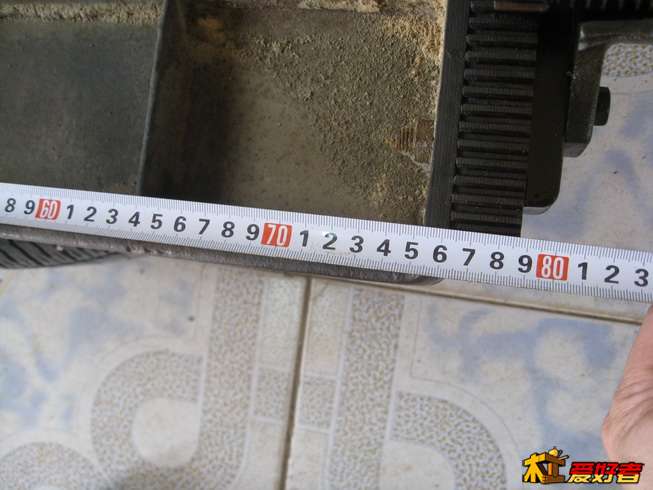

台面长

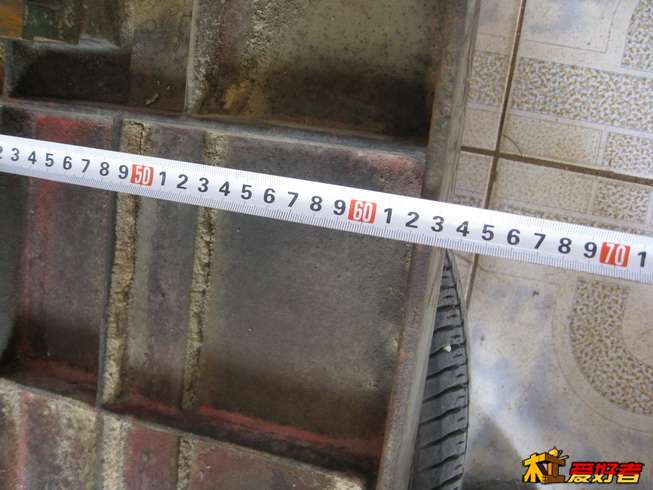

台面宽

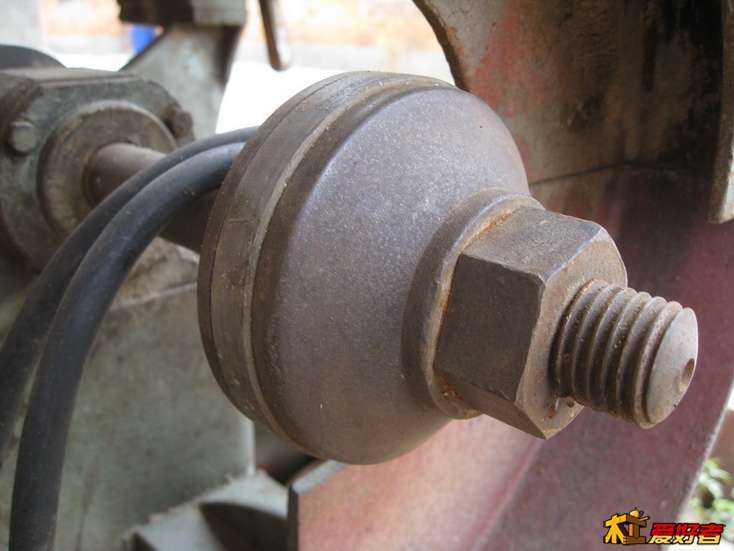

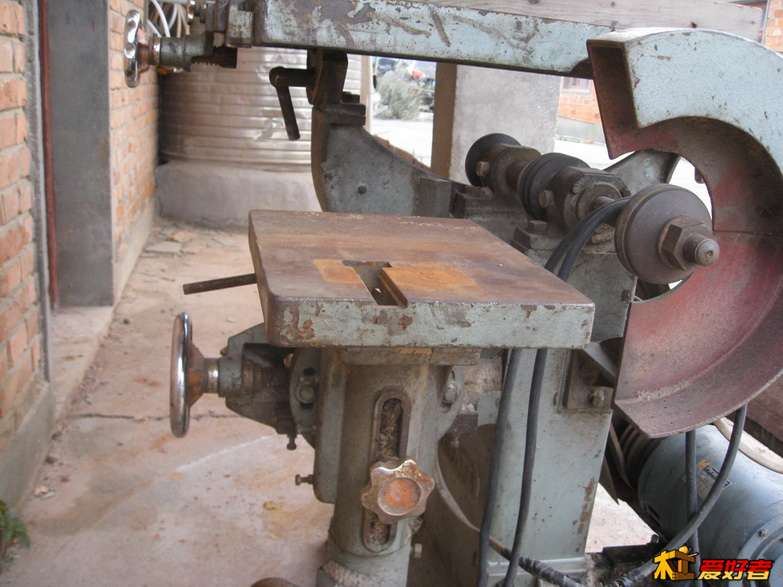

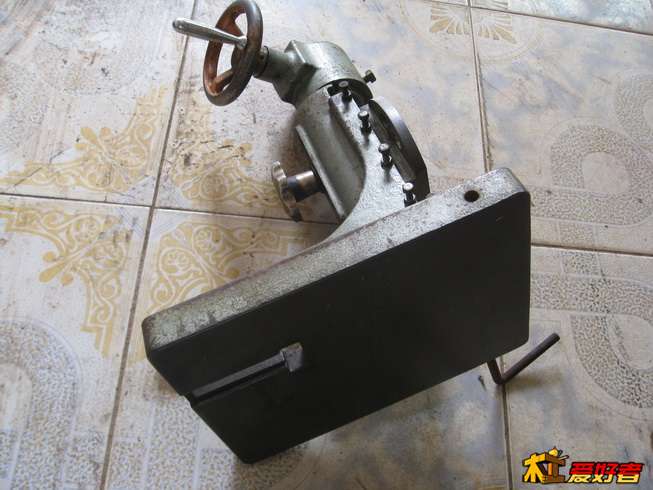

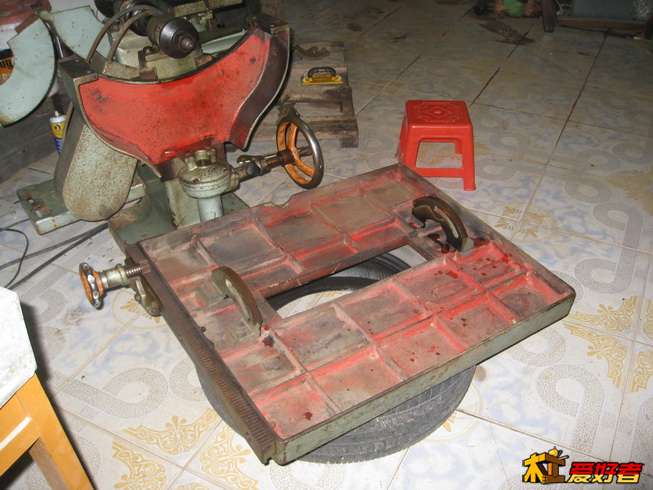

开榫台面

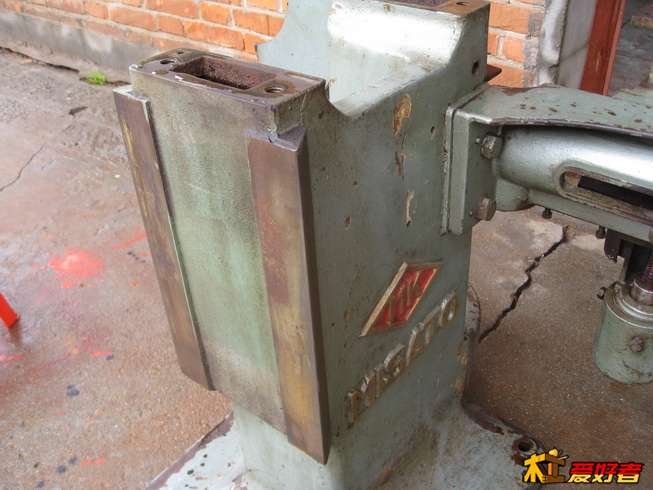

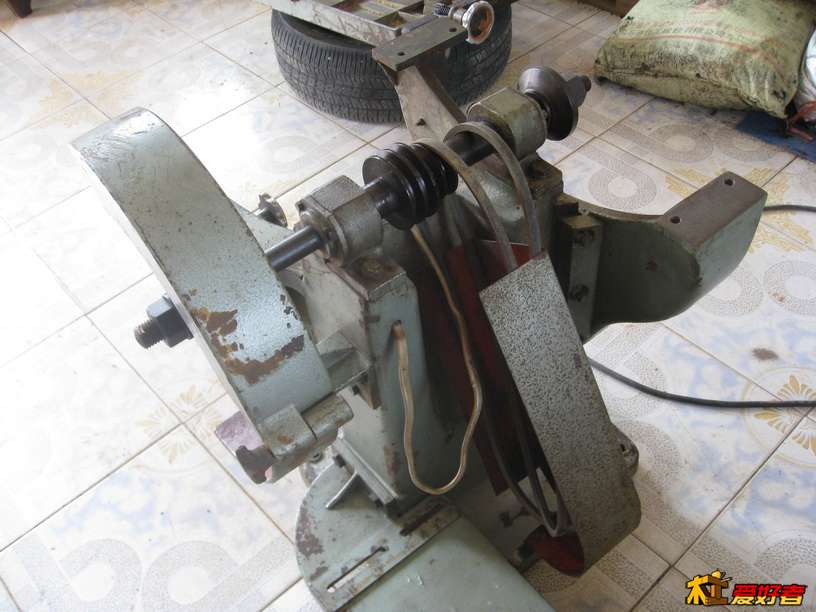

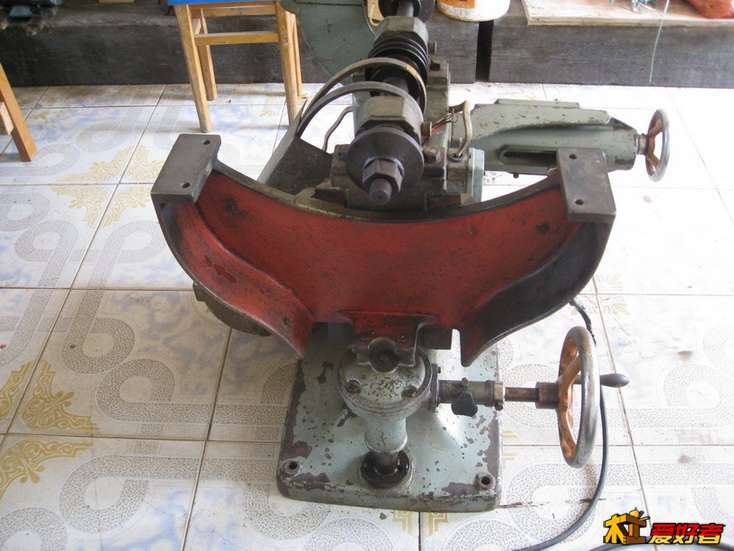

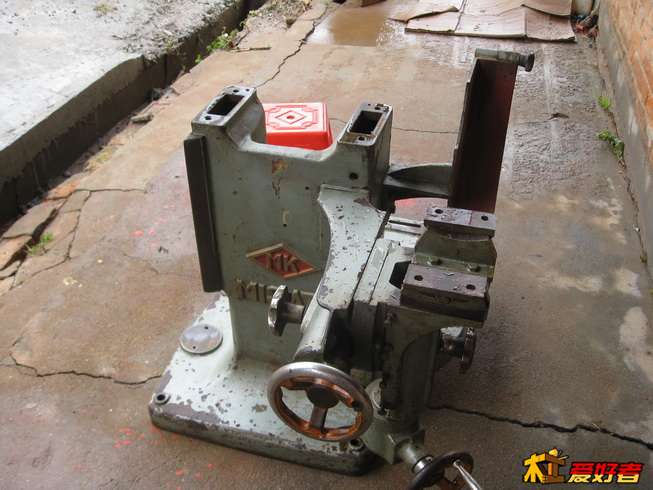

底座

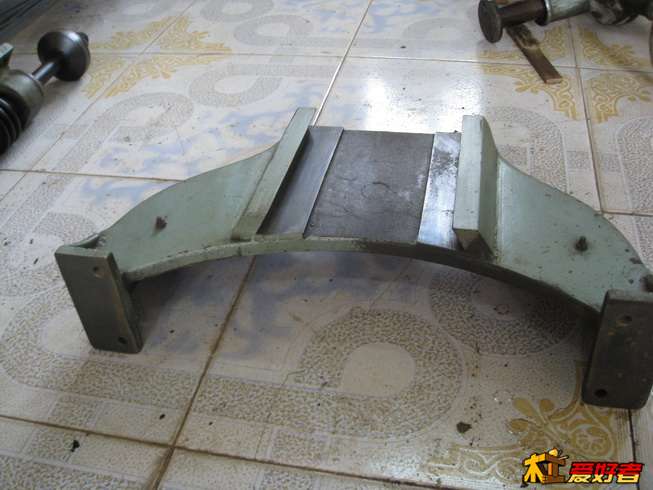

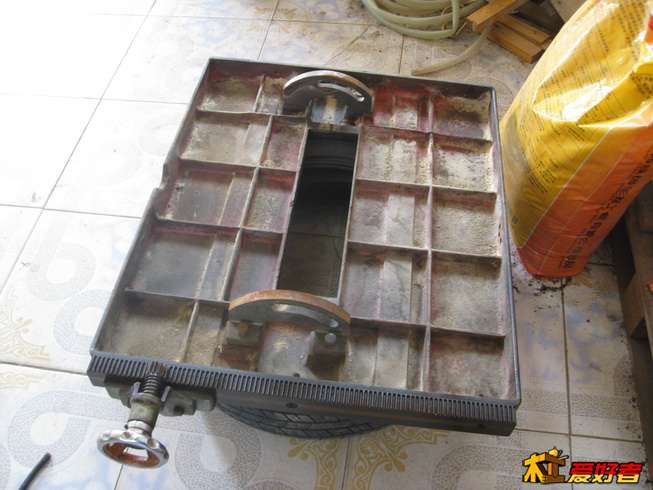

全铸铁，简单，耐用

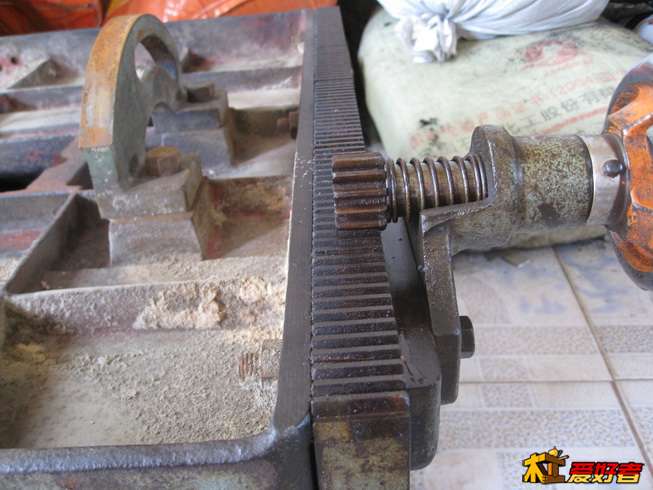

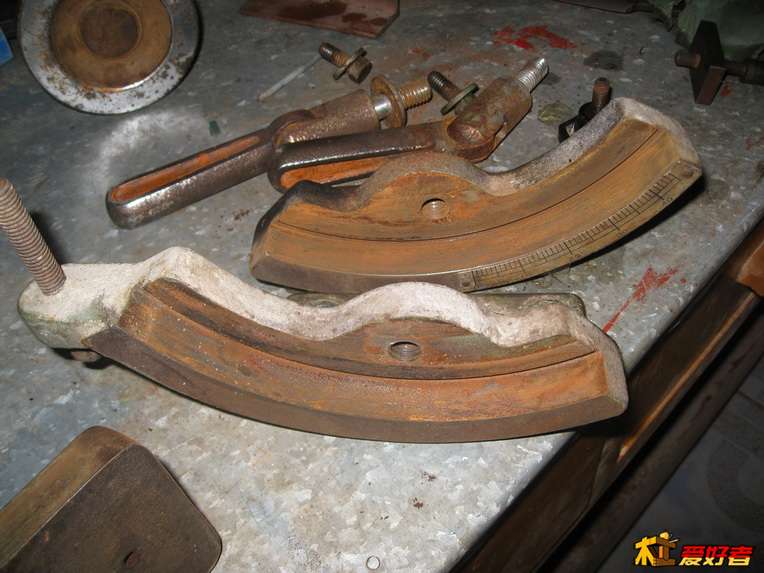

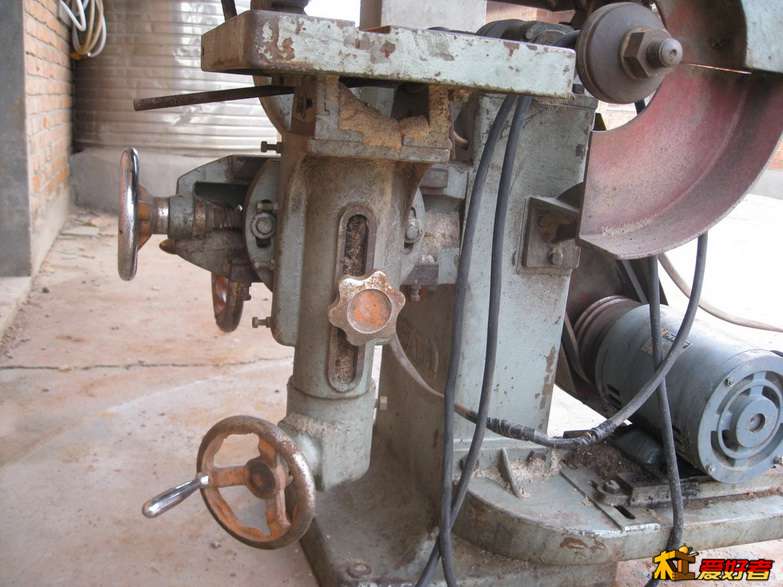

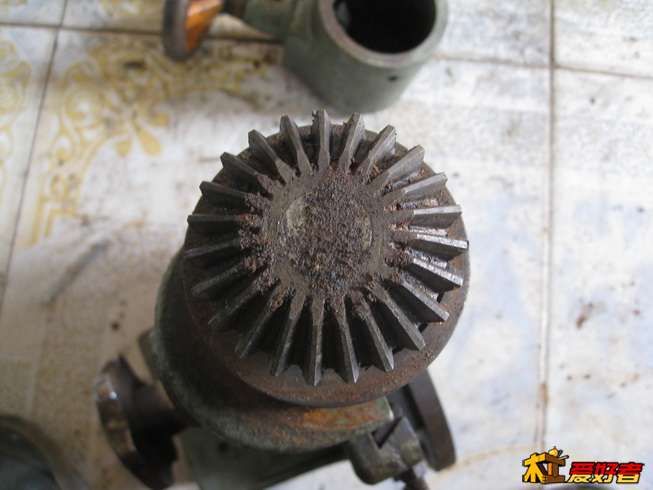

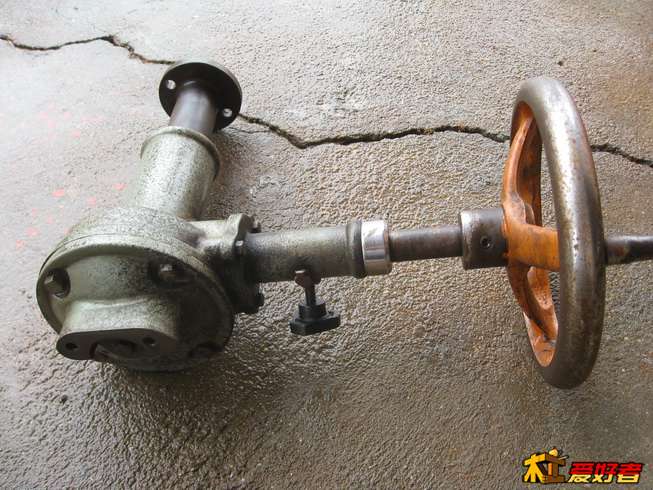

升降机构

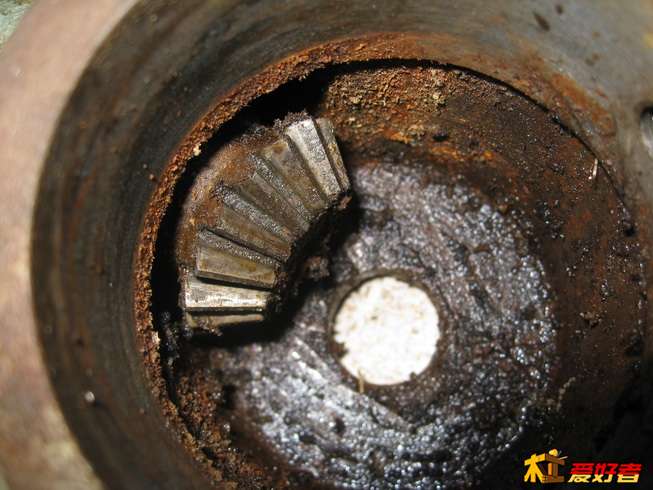

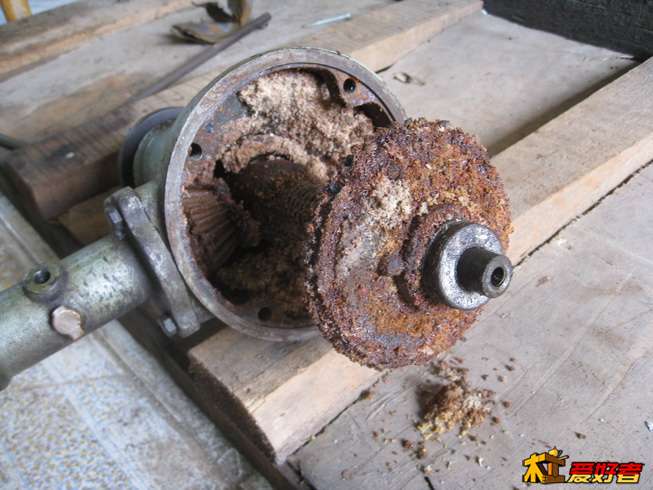

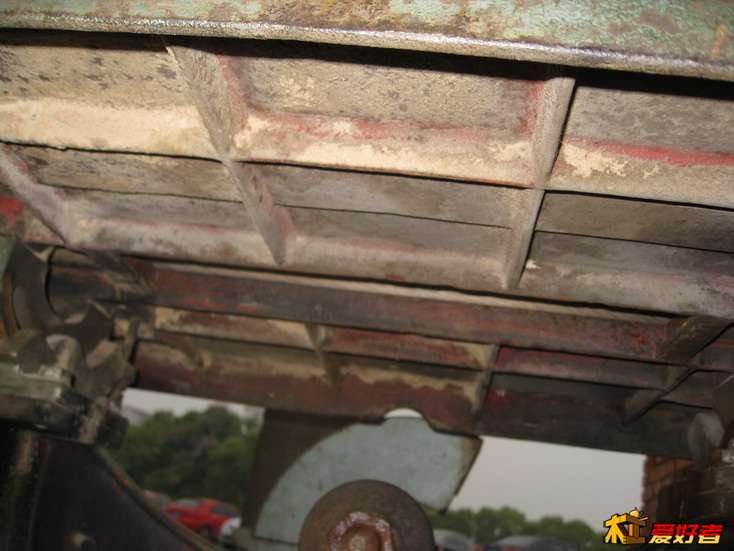

里面这样了

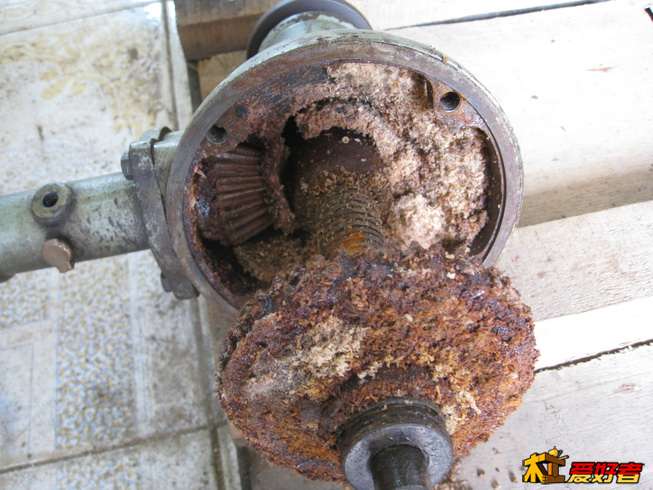

来张清晰大图

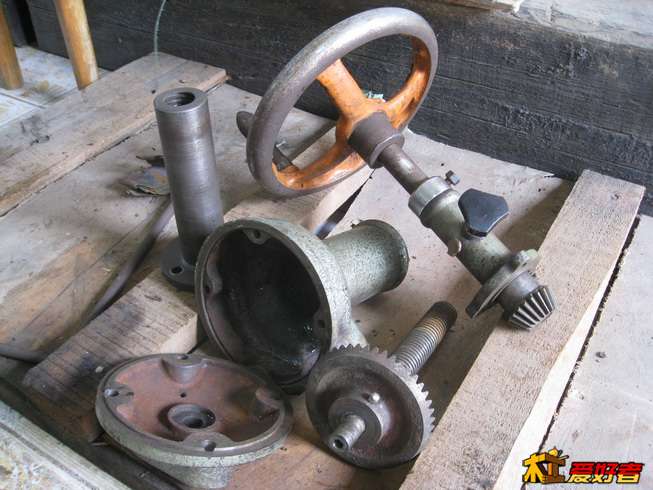

清理好还可以

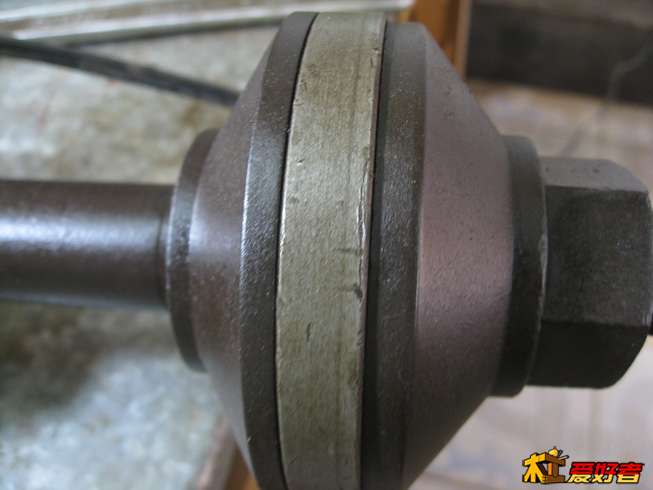

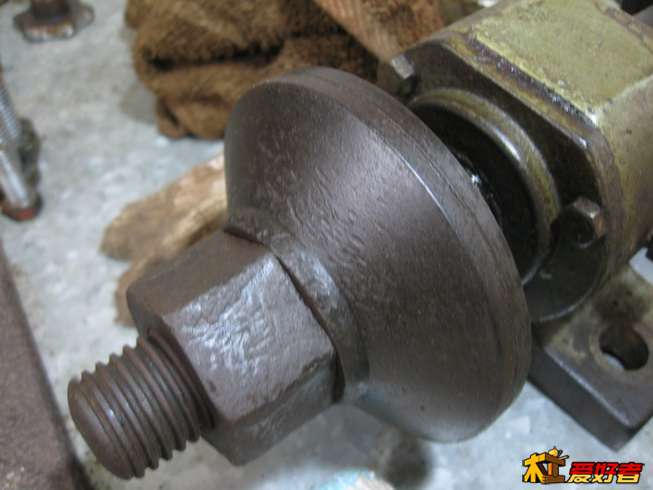

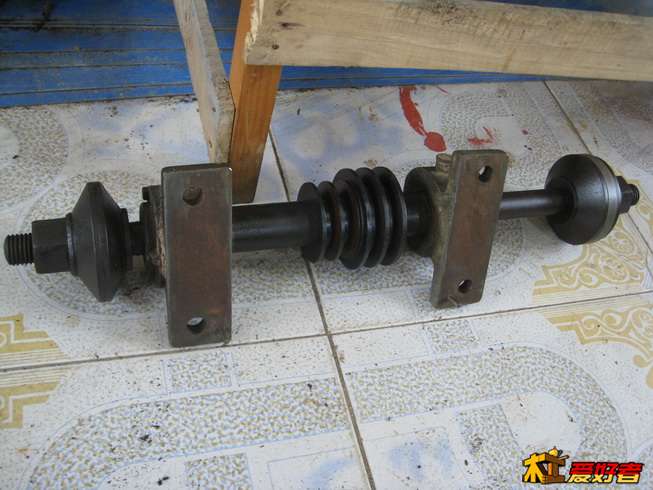

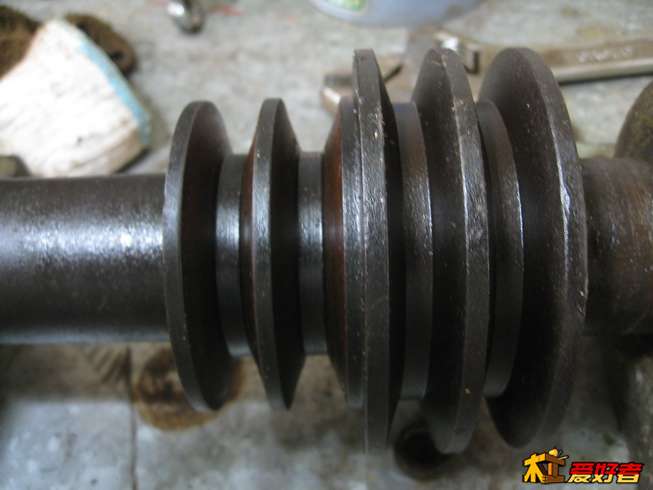

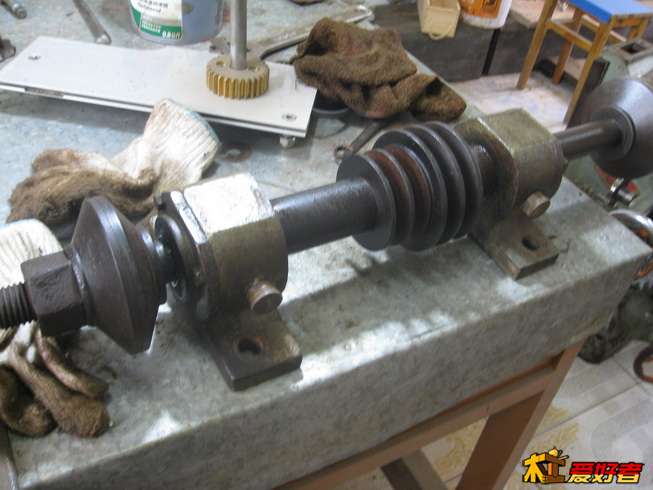

锯轴，台锯的心脏

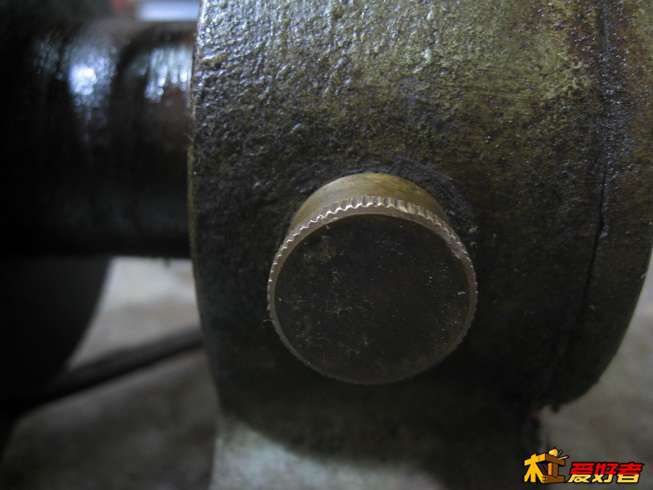

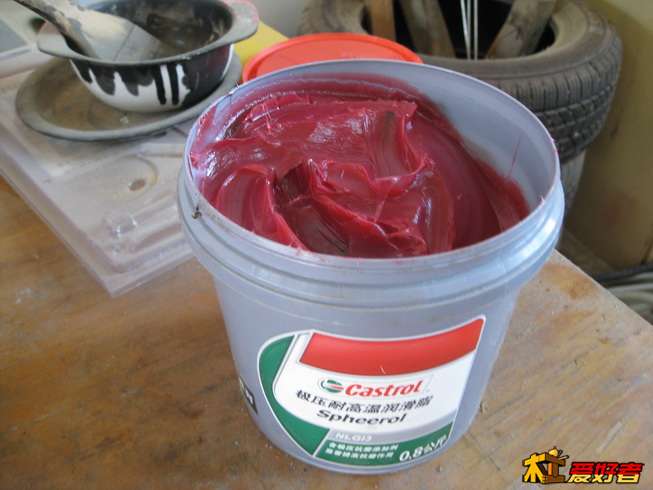

黄油嘴原装没动过

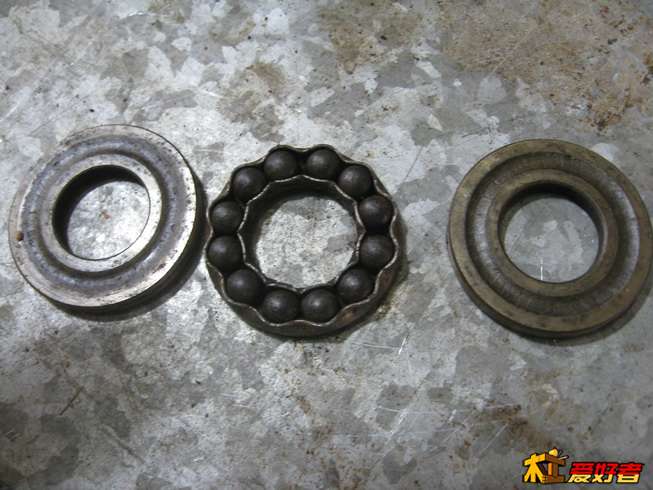

推力轴承要换了

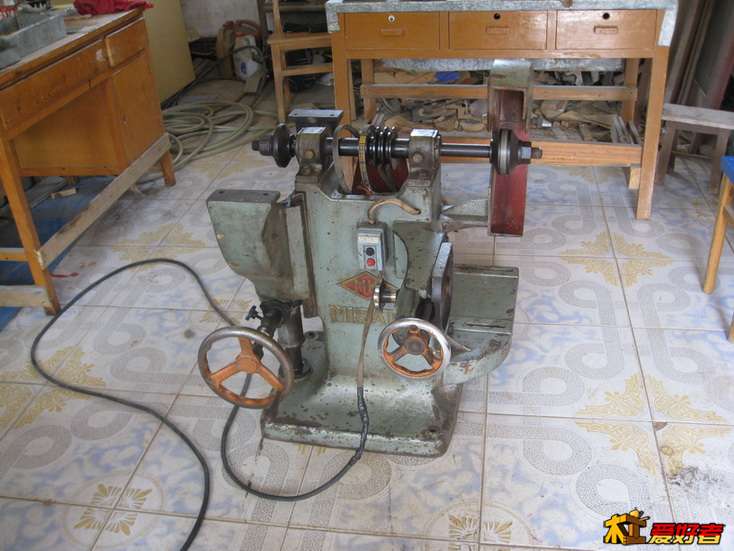

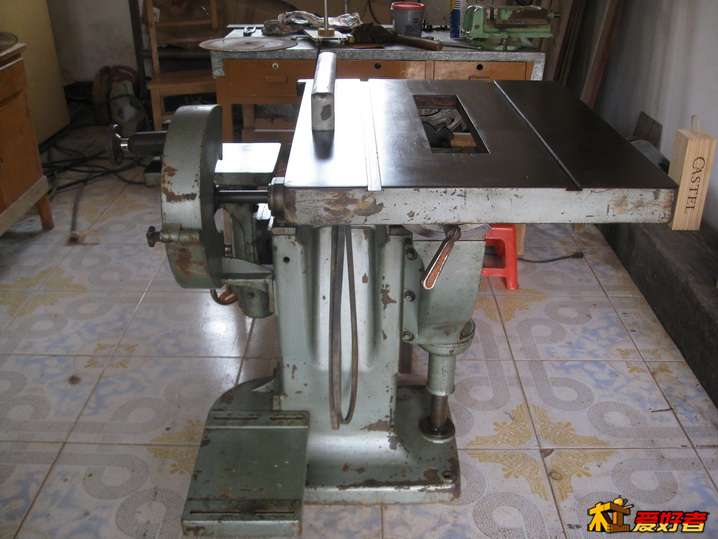

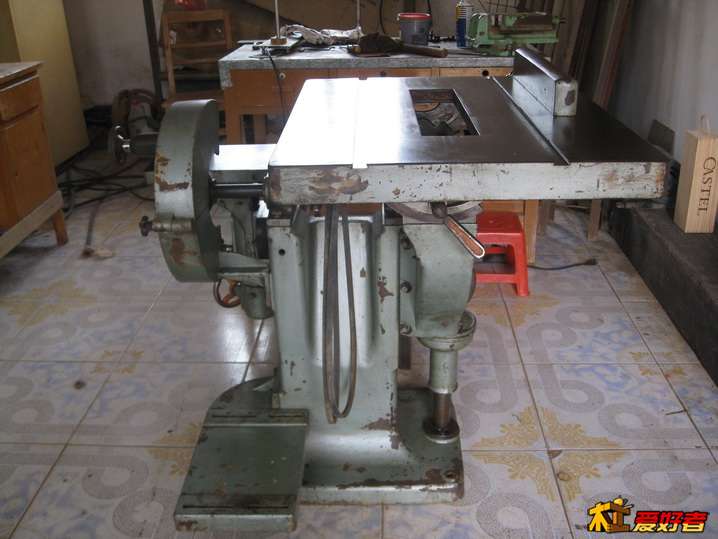

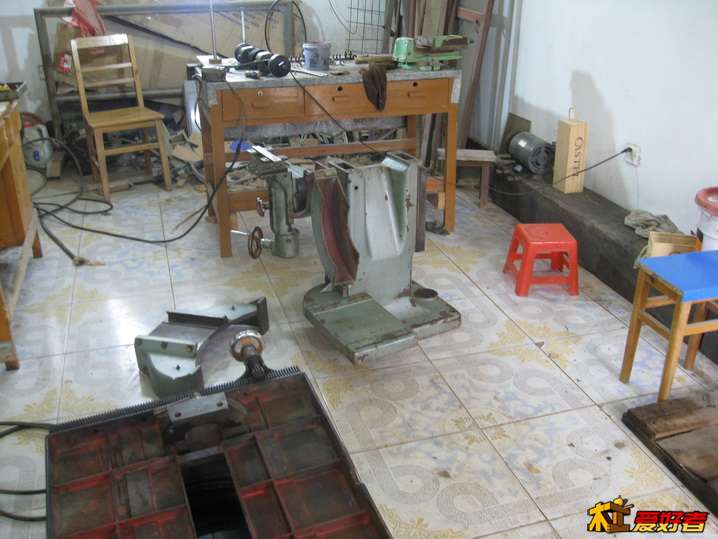

来张全貌

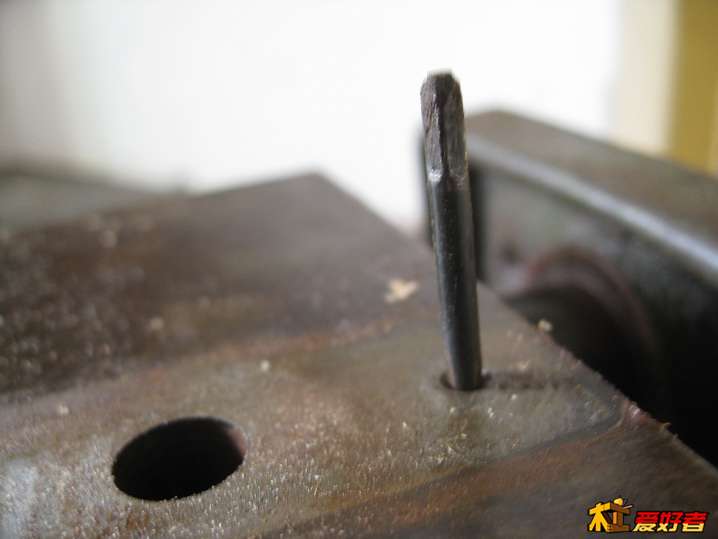

攻丝

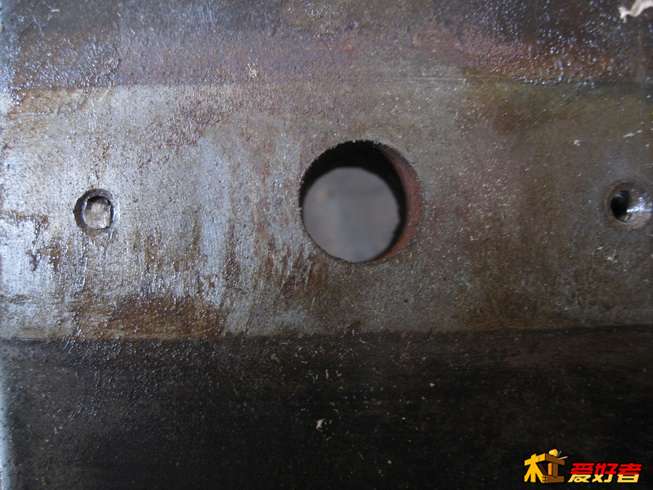

断了一棵螺栓这是唯一坏了的地方

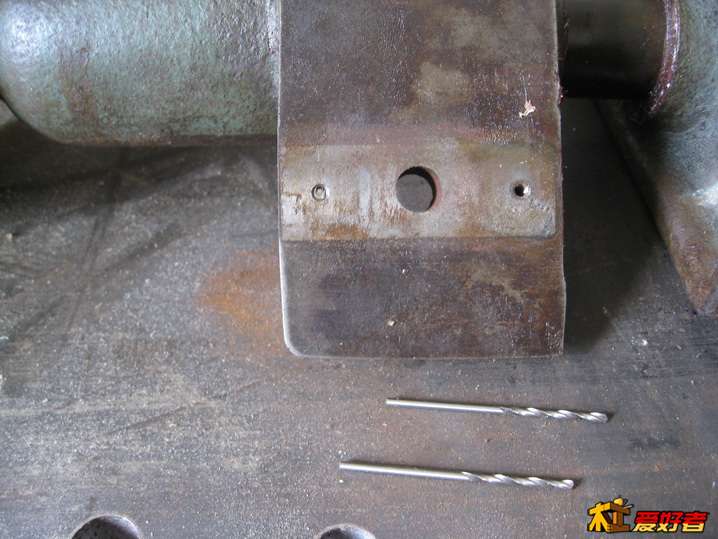

钻了它

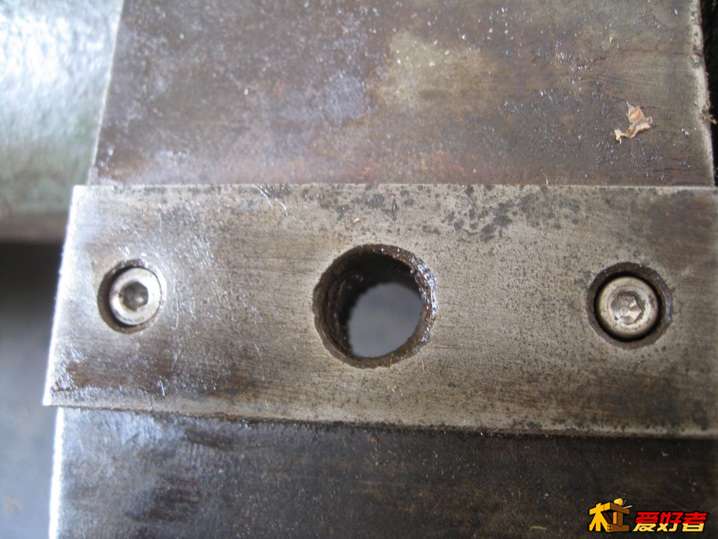

搞定

终于保养好了，装起来后焕然一新，真漂亮，日本工业的完美体现：

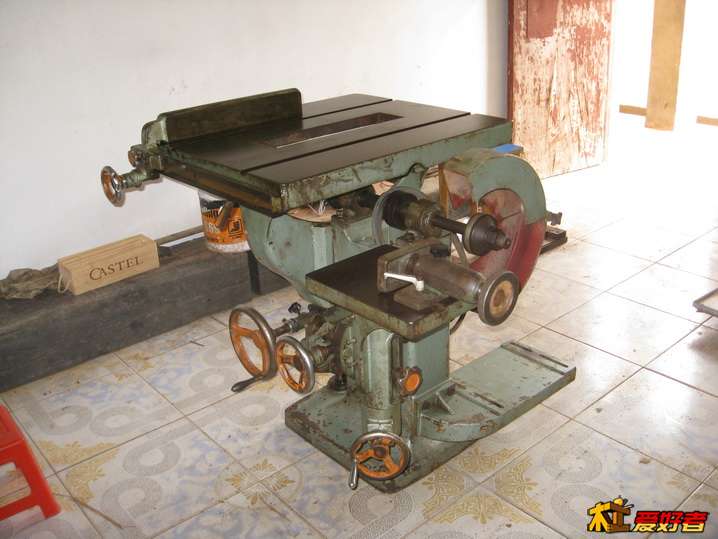

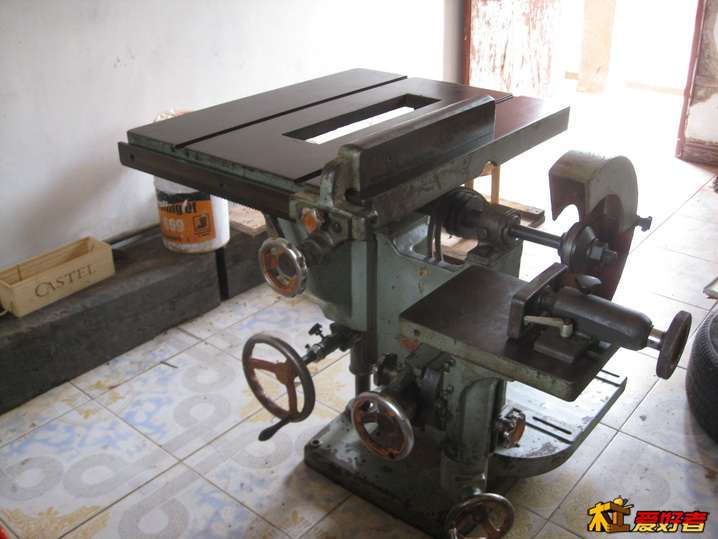

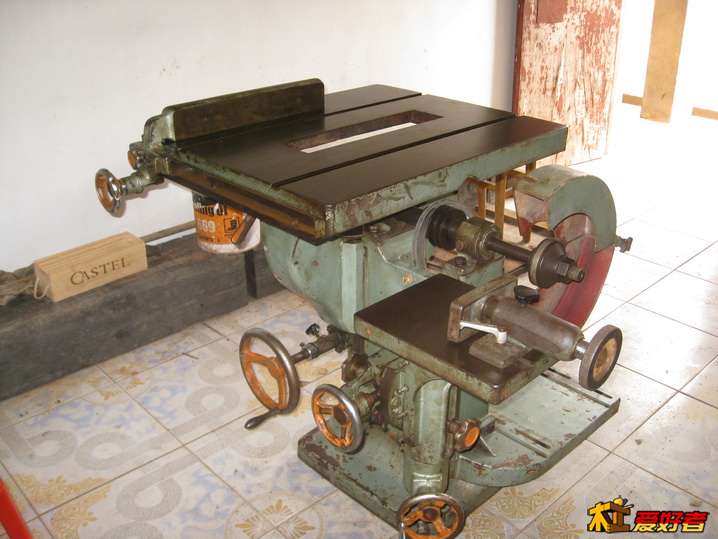

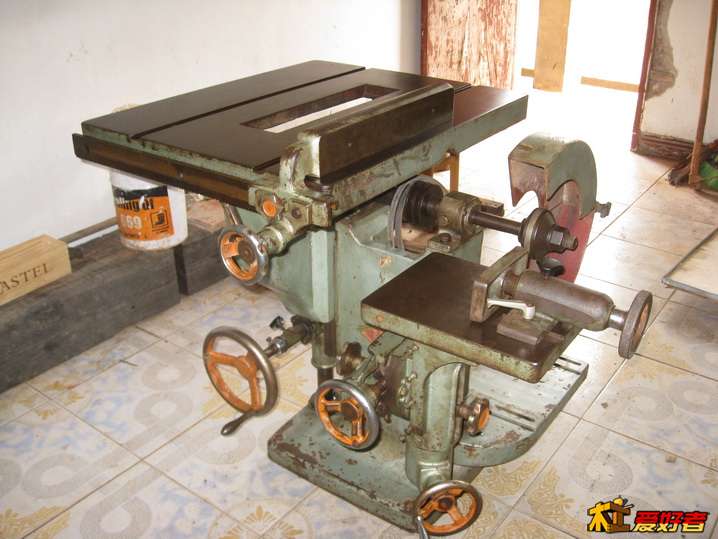

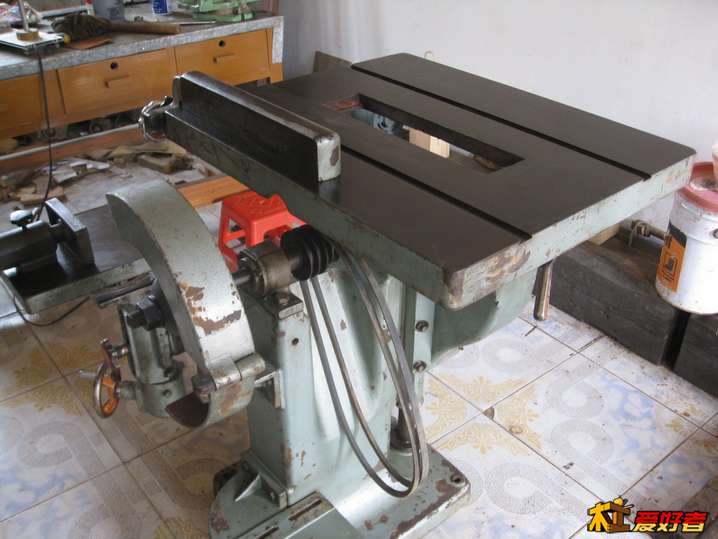

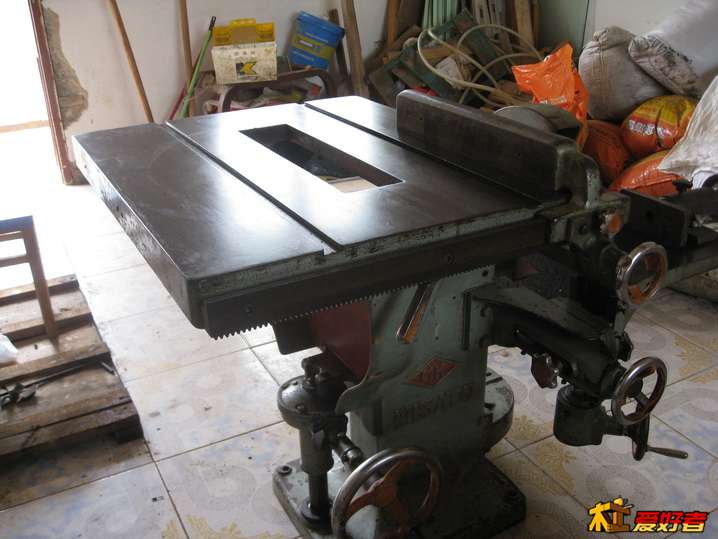

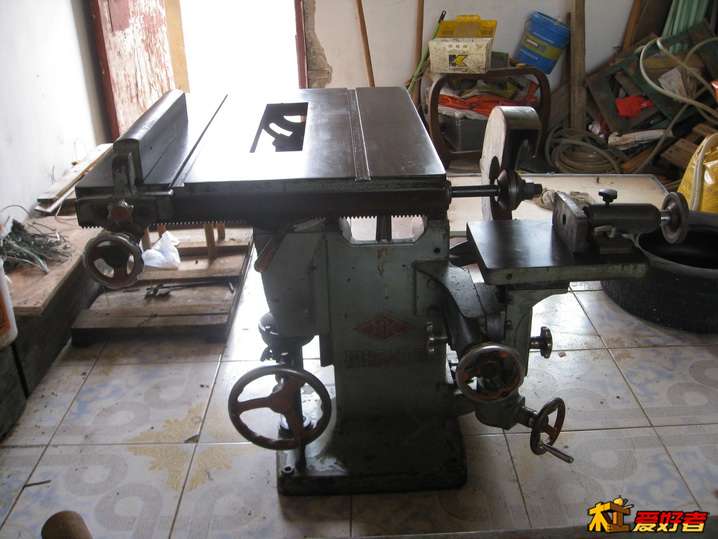

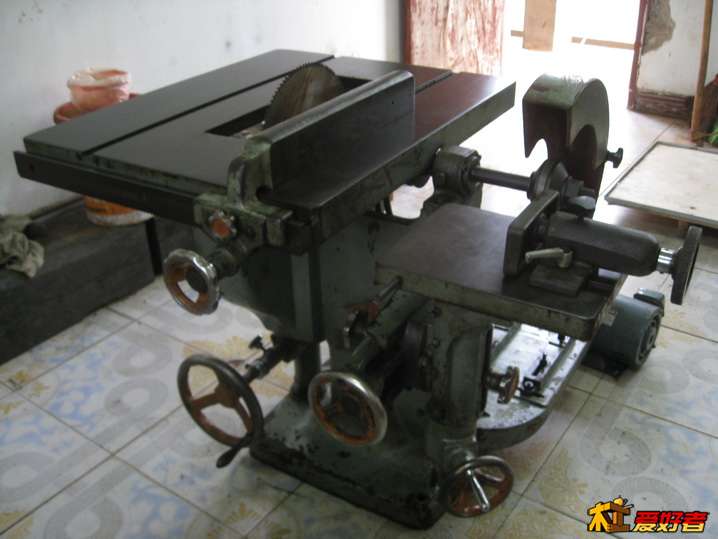

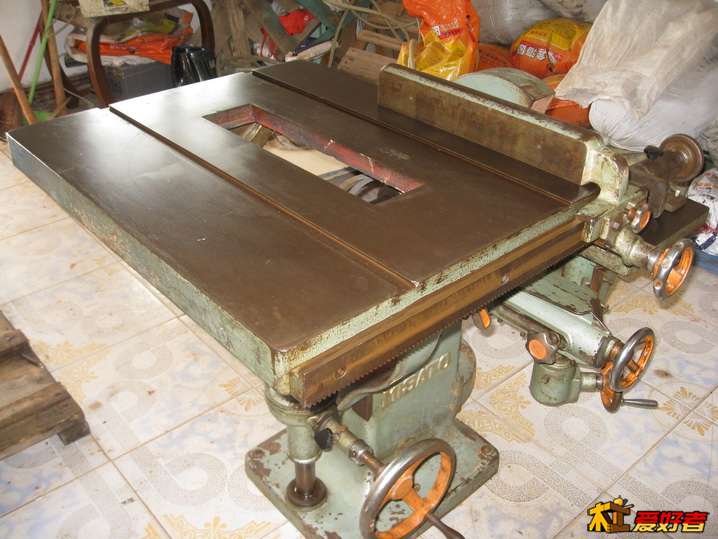

保养好了组装起来

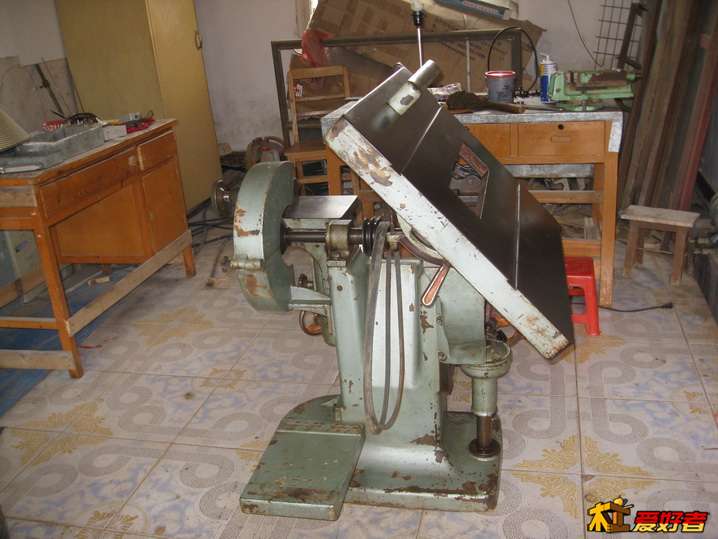

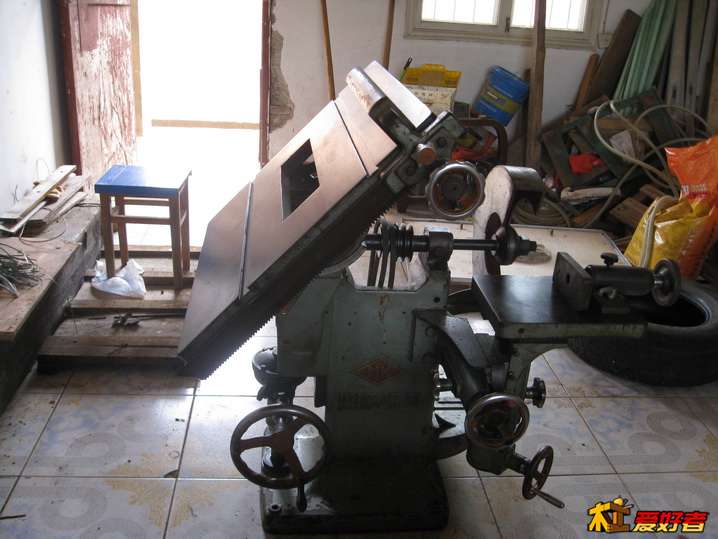

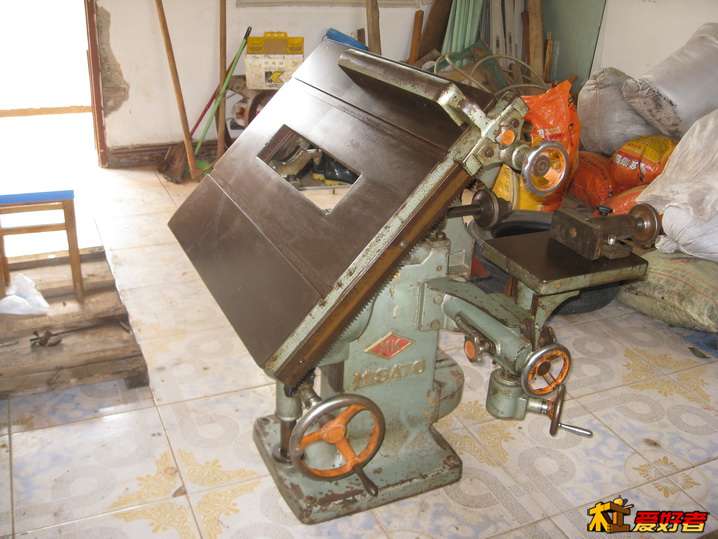

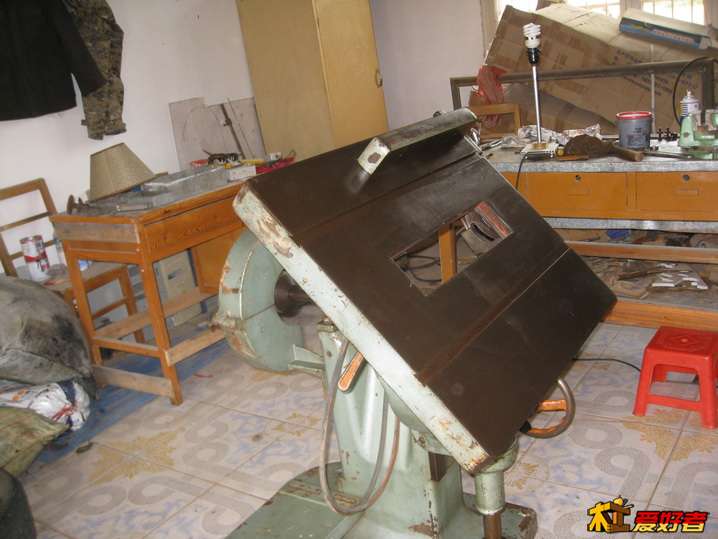

角度漂亮

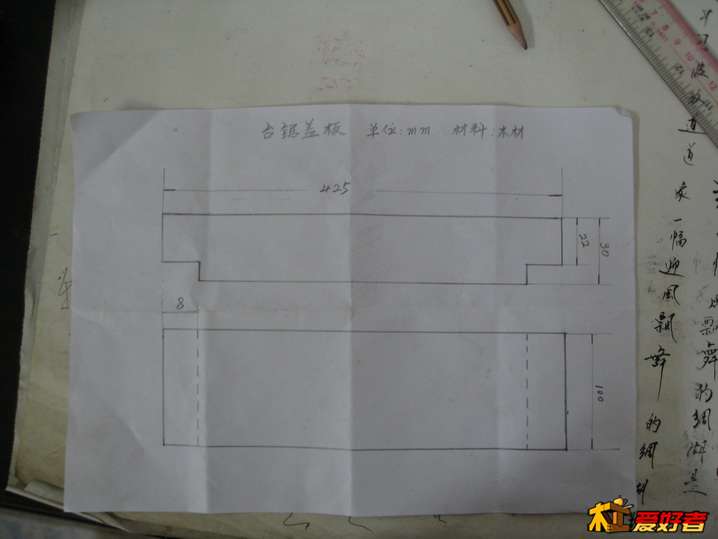

盖板图

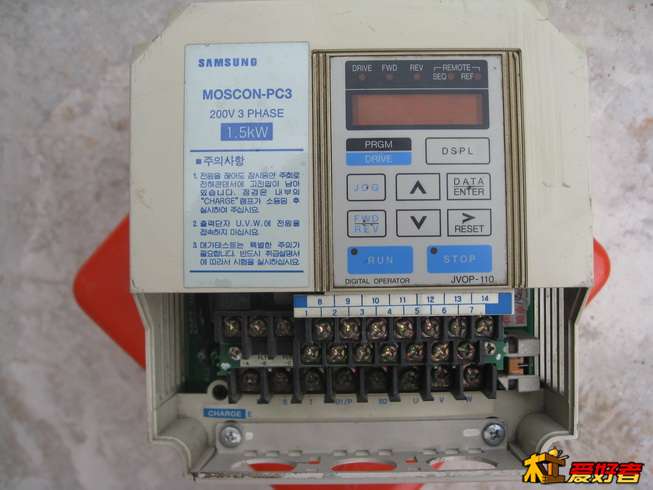

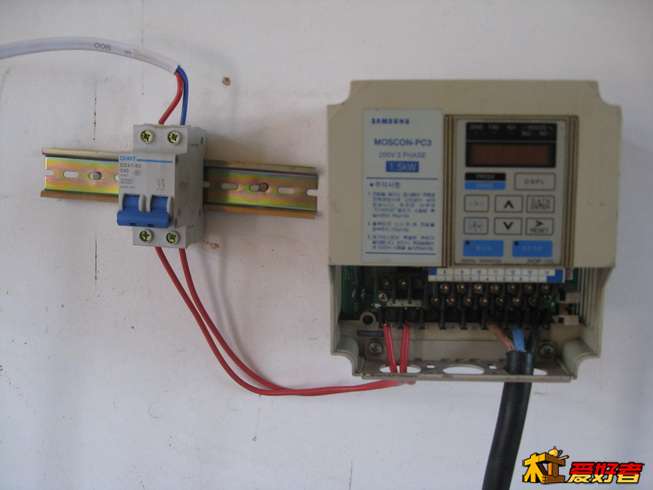

1.5KW三星变频器

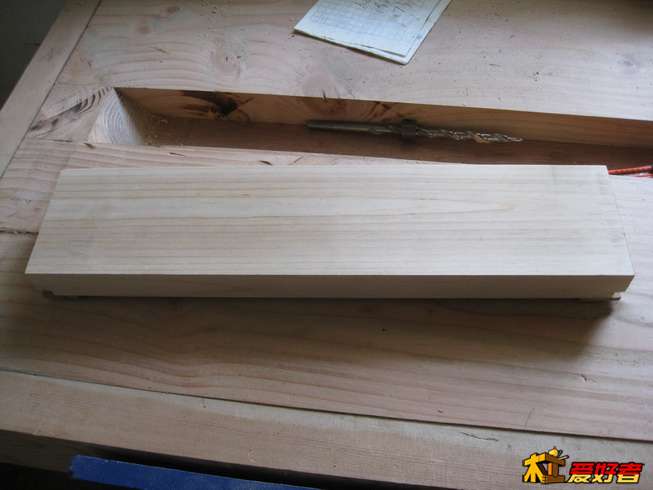

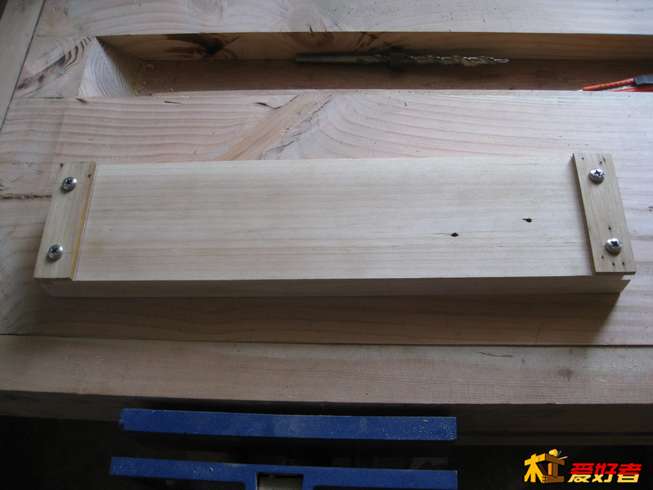

盖板做好了

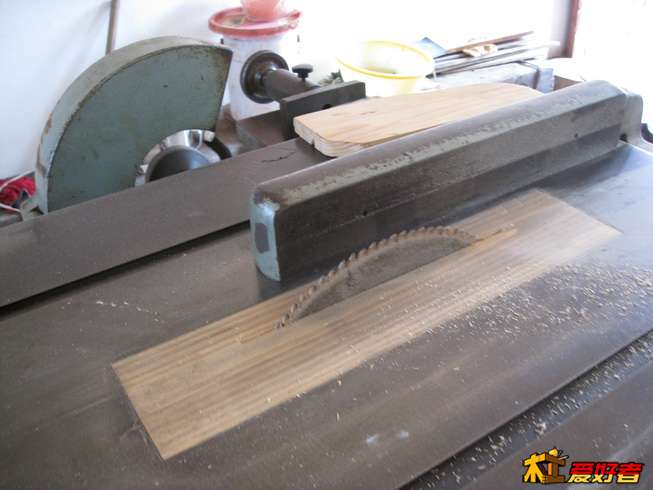

试机成功

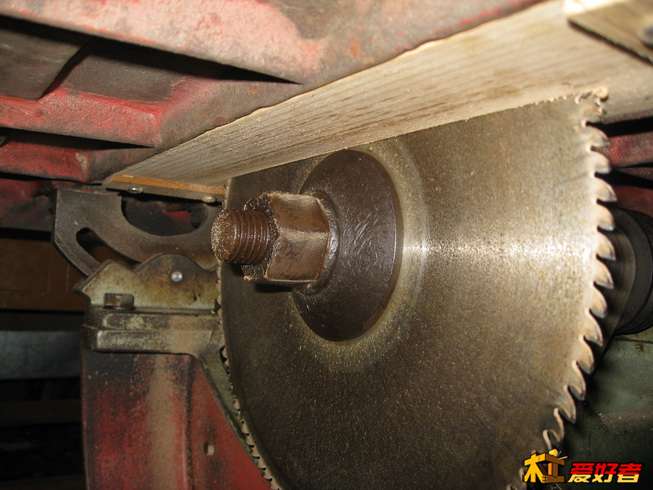

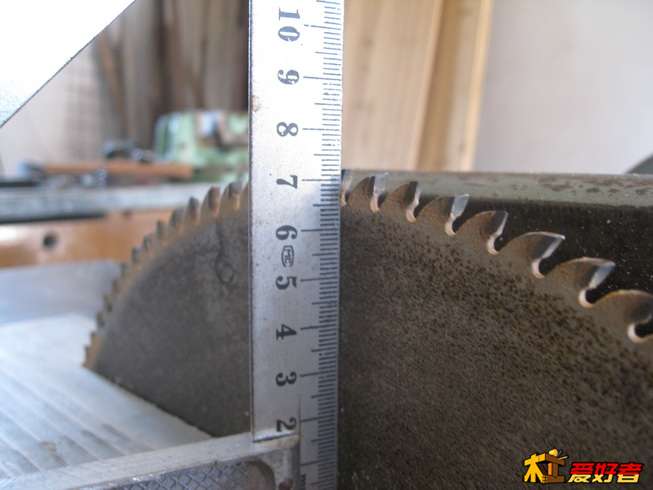

12寸锯片切高

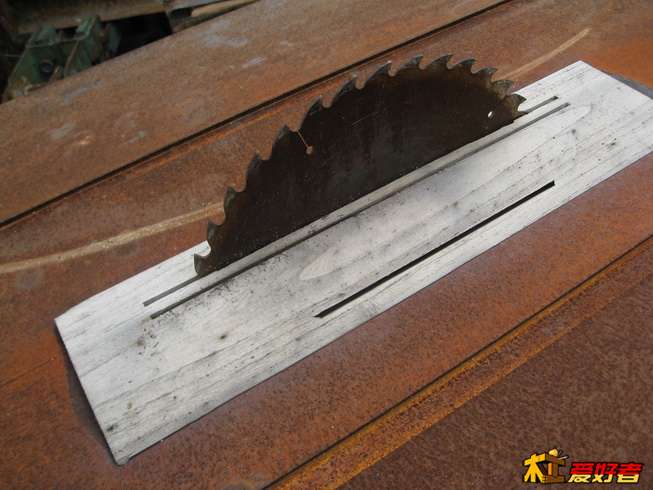

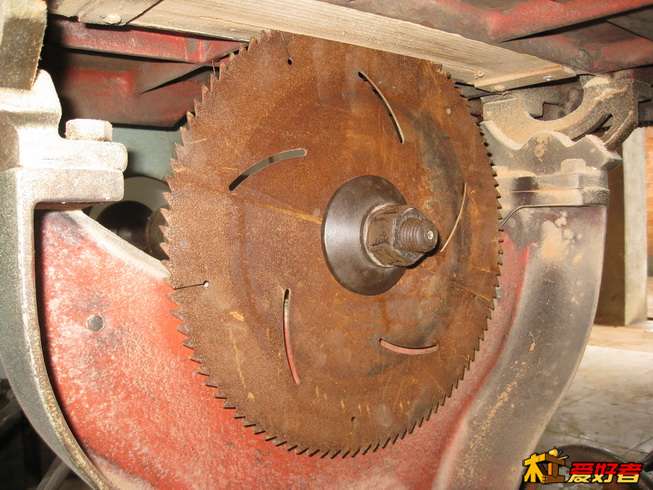

锈的惨不忍睹的14寸锯片

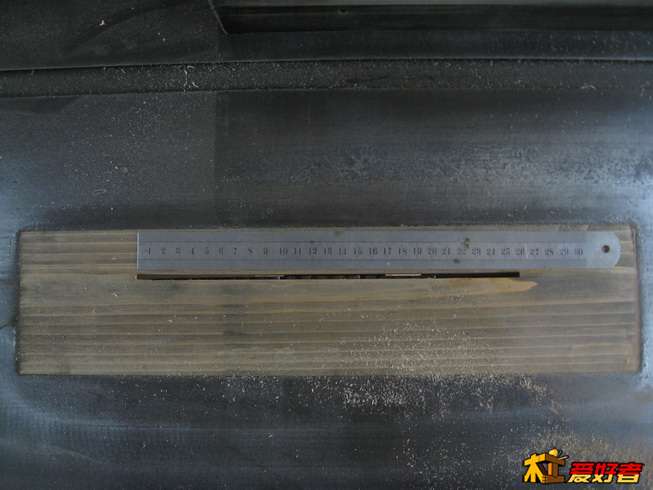

这是12寸锯片锯出的锯缝

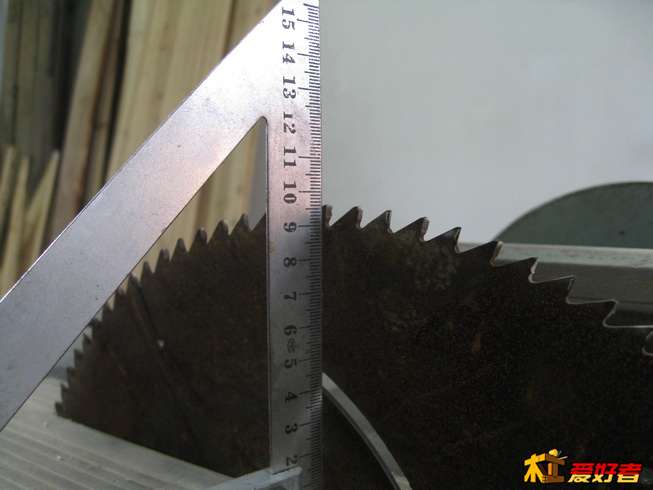

14寸锯片的切高

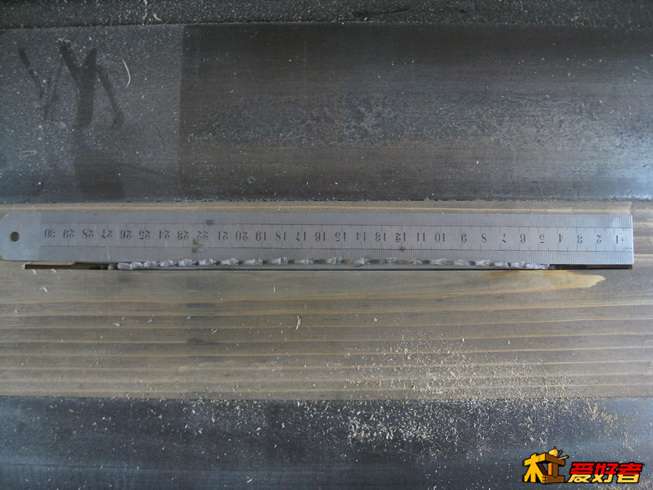

14寸锯片锯出的锯缝

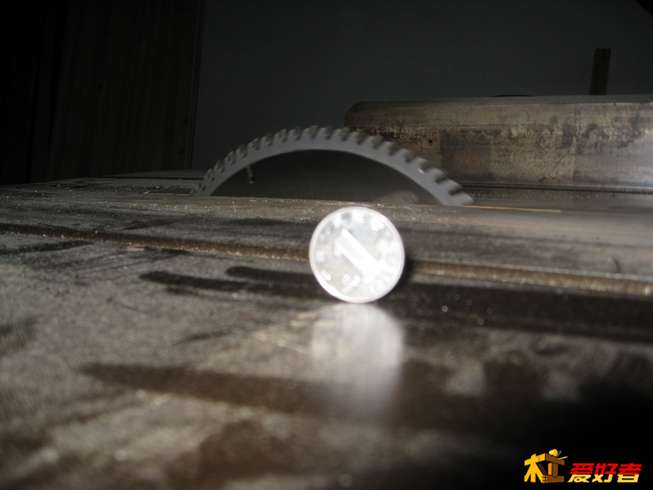

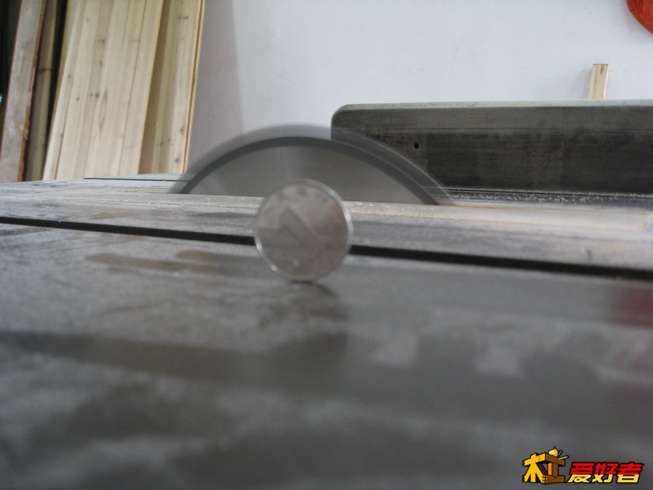

不是大金刚才能立硬币

纹丝不动

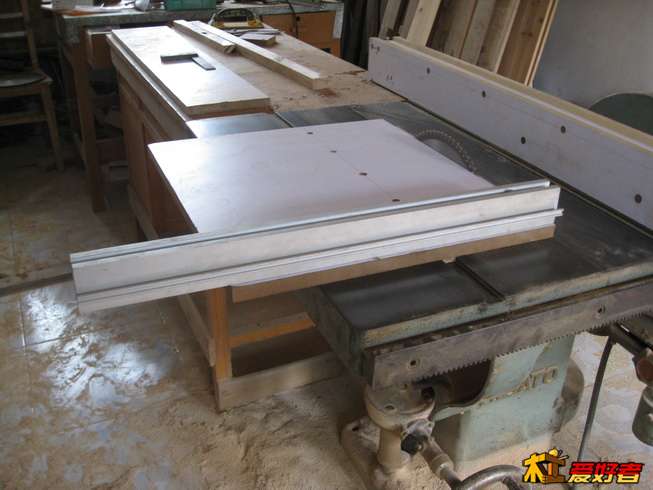

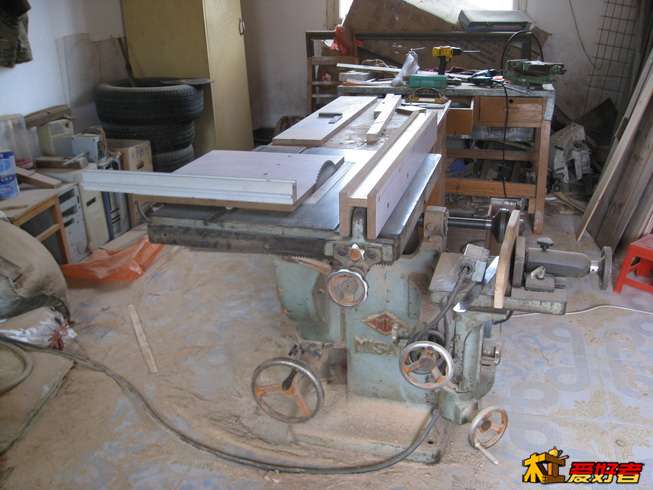

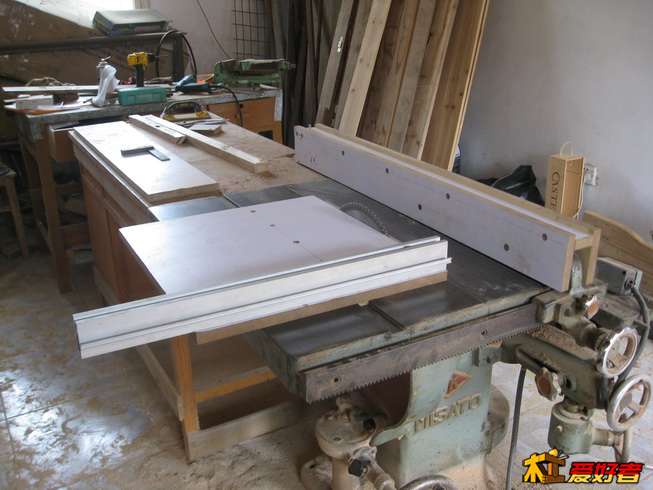

做了推台和靠山加长

macrack

我来帮楼主把品牌问题解了吧，这台机器的生产厂家是三里鋳造工業所

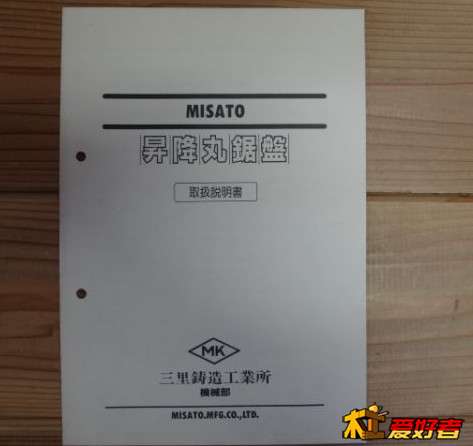

说明书封面

这是早期的机型，跟楼主的类似，据我判断应是上世纪80年代甚至更早的产品

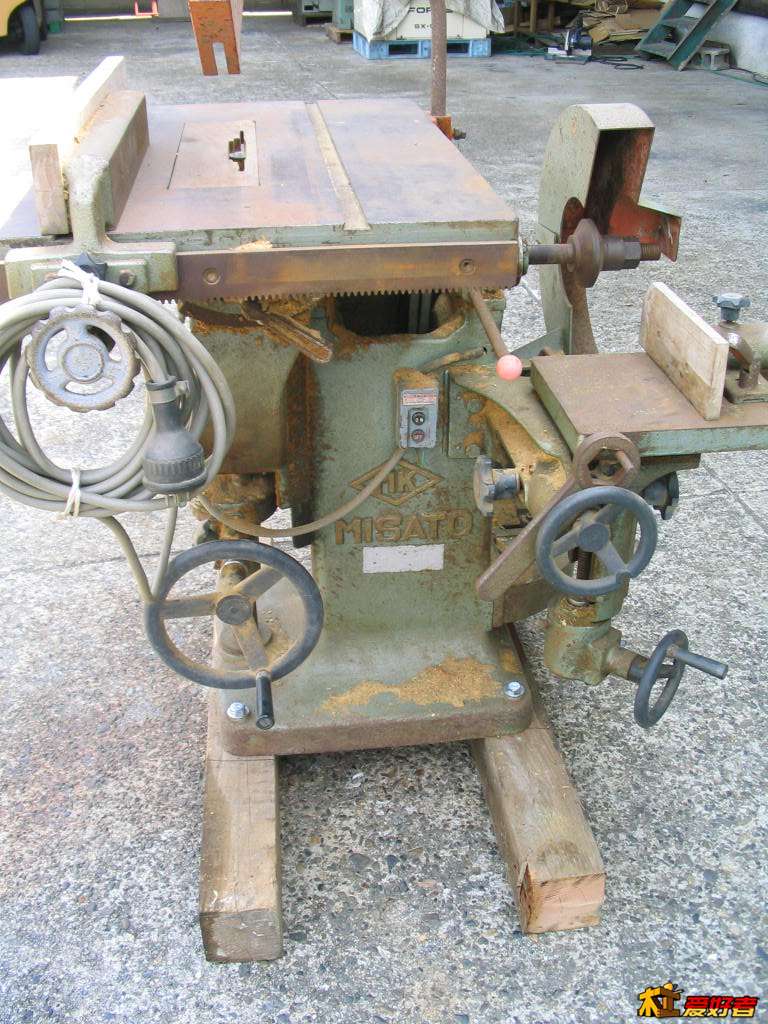

老款

这是平成4年（1993年）的改进款，去掉了已成鸡肋的开榫装置，加装了吸尘、安全装置等，可以对比下看

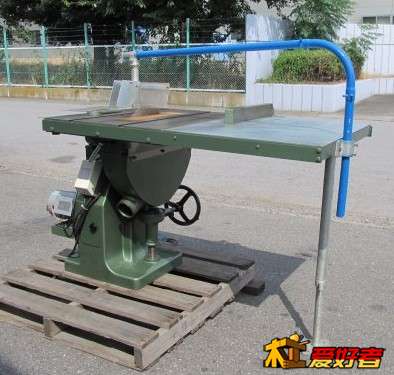

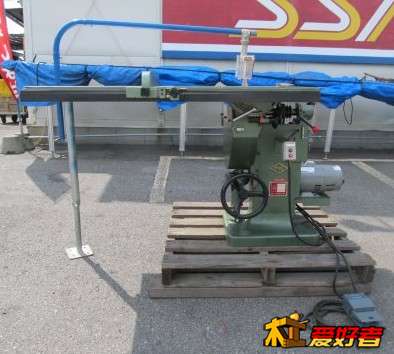

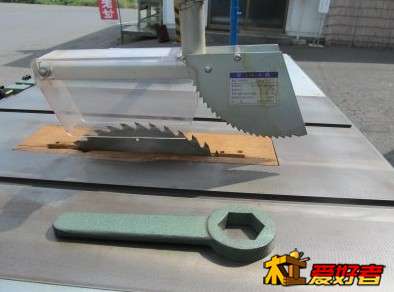

94年款

94年款

94年款

MISATOテーブル傾斜丸鋸盤

一般に昇降盤、傾斜盤などど称されることが多い。大工さんの作業所なども含め、広範に使用されている。字義通りノコ軸は固定していて、テーブルが昇降、傾斜するタイプ。軸傾斜丸鋸盤に比し、傾斜による加工では加工物が傾斜してしまうため、安全性、汎用性にやや難がある。

ただ主軸の逆端末にホゾ取り装置が付加しているので、カマチものの加工には必須。当地静岡ではカマチ加工は少なく、ほとんど板差しのため、この機械を使用しているところは少ないようだ。

另外PS句：这个在日本的木工机械里算不上重型台锯，只是普通的升降圆锯机，日本一般称为"昇降盤",
现在一般都是加装送料装置作为开槽机械使用了，日产重型台锯的重量一般不会低于500kg，希望对楼主有所帮助

zsm999999

第一次见到这么老的台锯，古董，值得收藏！

秃秃小嘎子

传说中的宝贝，指的就是你这锯了:lol

天津老刘-2

楼主收拾的太好了，费心思了。

gztv008

单边靠山原来是早就有的，怪不得牧田也这样设计，

a_sir

恭喜恭喜！得一好家什

cj750

找到了好人家，躲过拆解一劫。

我在玩木头哦

楼主收拾的太好了，费心思了。

木工模型制作

岛国的东西很强大

刃飞霜

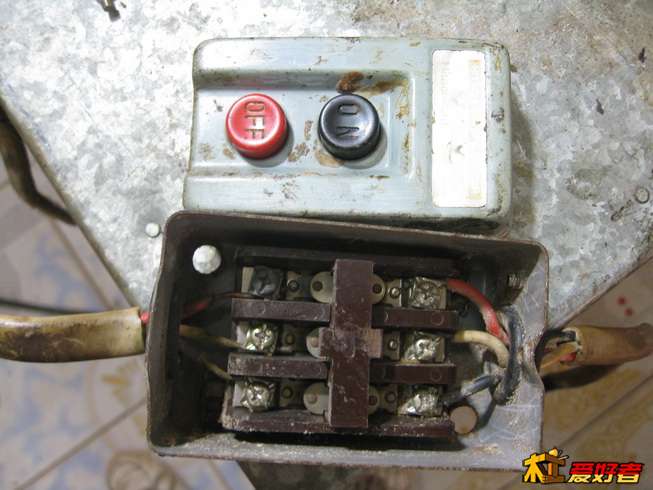

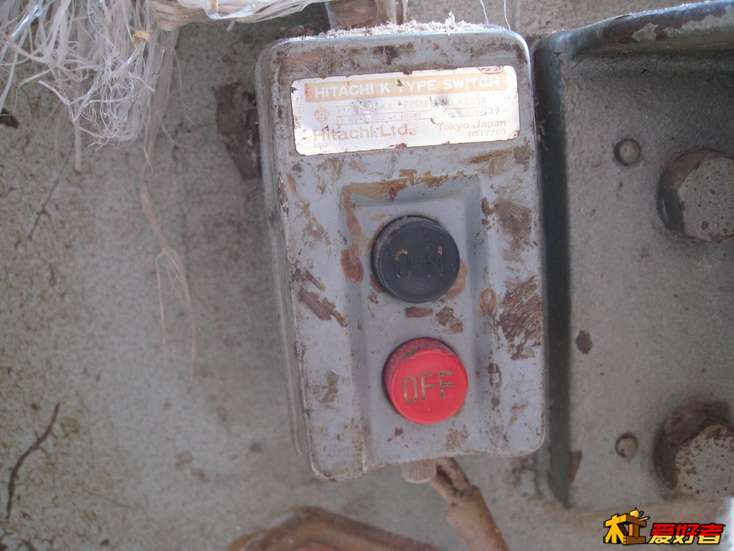

把押扣开关换掉，那形式的开关容易出毛病。

蝎子王123

多少米米入手的啊

Chihuo2098

gztv008 发表于 2014-5-31 23:44
单边靠山原来是早就有的，怪不得牧田也这样设计，

老机器基本都是单边靠山，而且多数那靠山只有一半长只到锯轴那里，应该是防止根据片之间夹木料反弹。老东西都做工扎实用料足，单边靠山精度完全不是问题，另一方面靠山短一截也有些关系

ebay上见过太多类似结构的老台锯了，一般人家里没太大空间不合适，而且都是台面升降倾斜不如现代结构合理

长乐小木匠

东西是不错 但还是抵制日货:lol

电戏

很难遇到的超骨灰级古董台锯

258456

这玩意还可以服役50年
