楼主: 1924流浪猫

[锯] 仿工匠内构台锯完工

 火.. [复制链接]
发表于 2014-5-23 20:15:04 | 显示全部楼层
我也构思过用玻化砖做台面,你居然已经用上了。你的靠山系统牢固吗?
回复 支持 反对

使用道具 举报

发表于 2014-5-23 20:26:18 | 显示全部楼层
靠山系统做的很不错,我一直想动手做,不过没那技术,只有羡慕了
回复 支持 反对

使用道具 举报

发表于 2014-5-23 20:29:56 | 显示全部楼层
太牛了 太有才了   我拿小金刚换  呵呵   楼主这种这份制作设计所有全程工序 可以等同于几台 金刚成品锯价值了
: g( o6 U5 H8 \) M; ]$ G: e6 l3 q
回复 支持 反对

使用道具 举报

发表于 2014-5-23 20:39:30 | 显示全部楼层
太强了,努力消化中
回复 支持 反对

使用道具 举报

发表于 2014-5-23 20:47:49 | 显示全部楼层
对楼主的敬仰之情,如滔滔江水绵延不绝,你真是太强了
回复 支持 反对

使用道具 举报

发表于 2014-5-23 21:19:58 | 显示全部楼层
强大,如果有天楼主进军机械制造,销量刚刚的
回复 支持 反对

使用道具 举报

发表于 2014-5-23 21:47:34 | 显示全部楼层
有图纸吗?有的话能分享下吗?特别是45度的那套弧形滑槽不知道尺寸多少?
回复 支持 反对

使用道具 举报

发表于 2014-5-23 22:05:27 | 显示全部楼层
有史以来最强自制台锯
回复 支持 反对

使用道具 举报

发表于 2014-5-23 22:08:17 | 显示全部楼层
楼主太强了!请问楼主,斜切是如何固定的?角度锁定?
; A# Q; d- [( ?. x! n
回复 支持 反对

使用道具 举报

发表于 2014-5-23 22:21:26 | 显示全部楼层
楼主用的多大的锯片?
( S& k0 N7 _3 W: b- Q
回复 支持 反对

使用道具 举报

 楼主| 发表于 2014-5-23 22:42:02 | 显示全部楼层
vikilin 发表于 2014-5-23 20:15
. w5 U  c" K& ?; S8 G; p我也构思过用玻化砖做台面,你居然已经用上了。你的靠山系统牢固吗?
! F5 L; |4 q$ G2 D4 ?# M
玻化砖做台面好处有几个:表面光滑摩擦系数底、表面平整,基本上合格的玻化砖两块光面合在一起是没有缝隙的。最后,市场上玻化砖花色很多,还可挑自己喜欢的颜色及花纹,彰显个性!!/ q+ y- \  `1 Y$ m  c( y
3 y2 M6 l4 g0 H, `

' z, t& I1 D5 ~2 L9 q; B不利的就是一点:脆,容易裂。我是用云石胶在砖的背面粘上木板来规避。不过在使用中还要注意不能被硬的东西敲到。
" w9 t9 j4 z+ h3 @+ T& f8 h8 d
% ]! n# ~3 e, `& j2 {0 o' z2 T至于靠山,由于有结实的副轨(40*40,4毫米壁厚方钢),主轨锁紧后副轨卡片也压紧在副轨上,用力摇才看到一点点晃动。对于木工来说可以是纹丝不动了。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2014-5-23 22:50:02 | 显示全部楼层
pk3000lc 发表于 2014-5-23 21:47 " s, i2 V/ A9 @: o" x$ _+ s: Q% g
有图纸吗?有的话能分享下吗?特别是45度的那套弧形滑槽不知道尺寸多少?
1 Z$ x/ X( C5 G" z$ \8 R

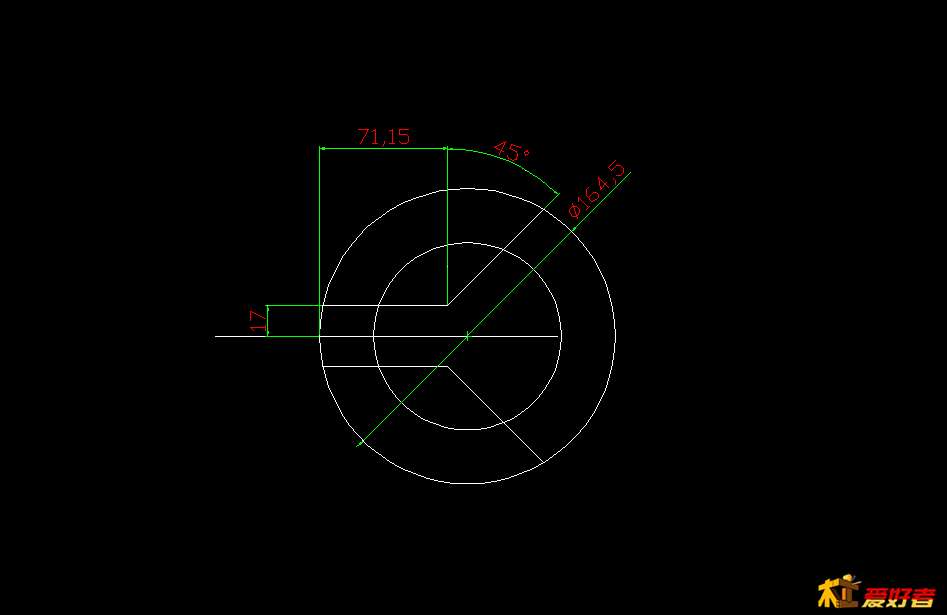

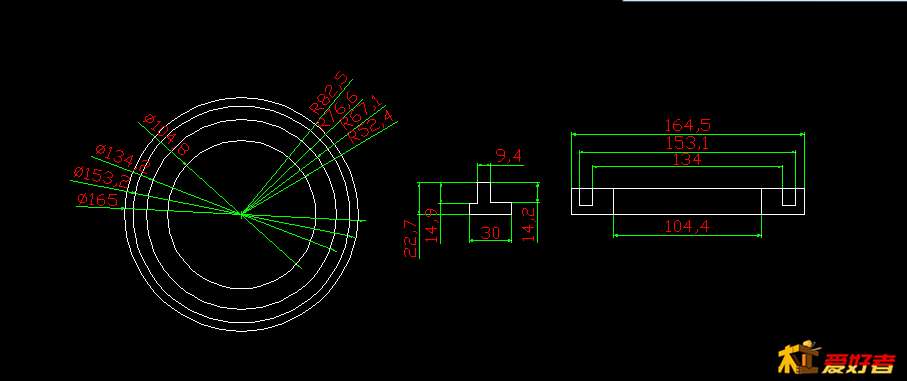

斜切的图纸
回复 支持 反对

使用道具 举报

发表于 2014-5-23 23:44:33 | 显示全部楼层
问问 楼主 靠山手柄 锁定的那个是 怎么弄的 可以详细点吗  还有 金田锯片 怎么样好用吗
回复 支持 反对

使用道具 举报

发表于 2014-5-24 00:11:07 | 显示全部楼层
小弟也有个问题想请教!你的锯片升降系统,当你调高或低的时候是不是会影响到您的电机皮带松紧问题呀!因为看您的结构电机和升降系统是分开的!
回复 支持 反对

使用道具 举报

 楼主| 发表于 2014-5-24 00:12:46 | 显示全部楼层
雕刻机迷 发表于 2014-5-23 23:44
+ k0 w: e7 Y( T. L* \9 `问问 楼主 靠山手柄 锁定的那个是 怎么弄的 可以详细点吗  还有 金田锯片 怎么样好用吗
' f! u% f# H( G0 K% F! o# K$ Y2 E

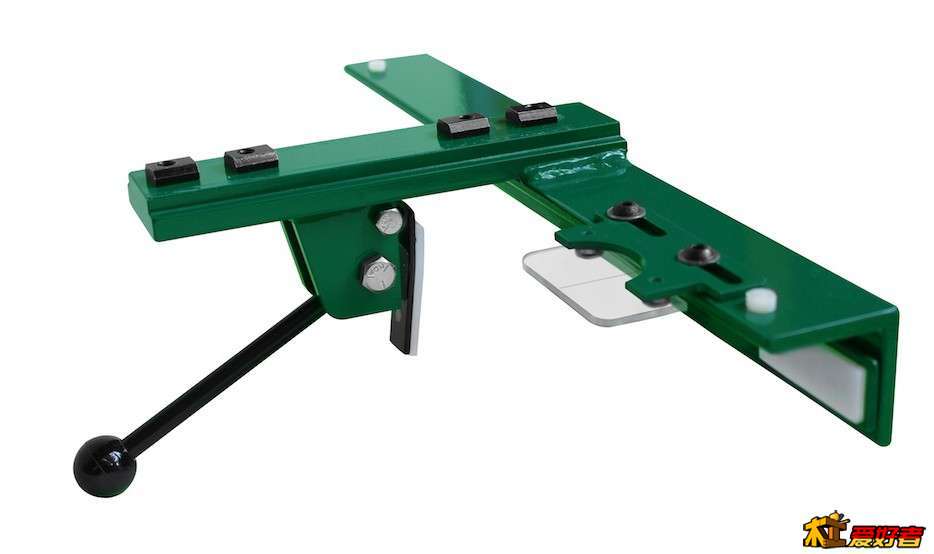

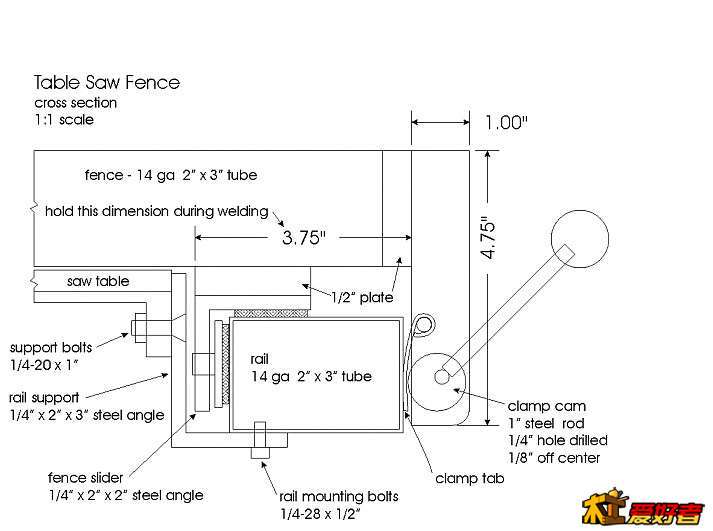

T型靠山锁定机构,这几张图可以说明清楚了
; O$ f9 f- D1 k3 Q0 n% S' ^! \
! N3 M* P. i8 T6 o. b, ?  K# {至于金田锯片,还没有感觉
回复 支持 反对

使用道具 举报
