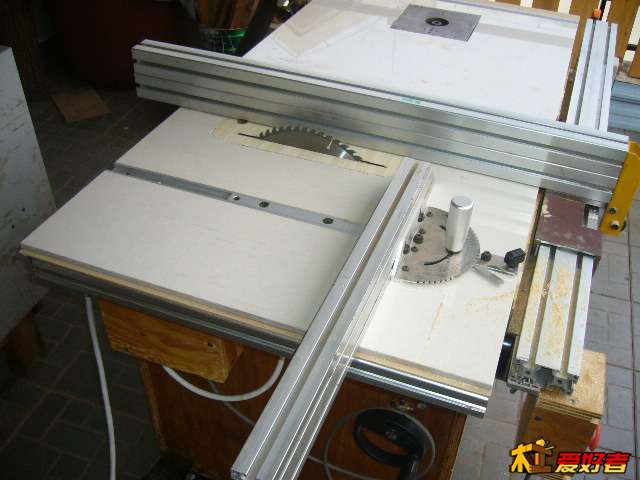

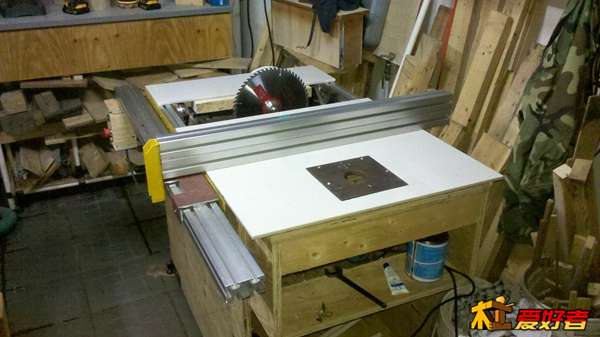

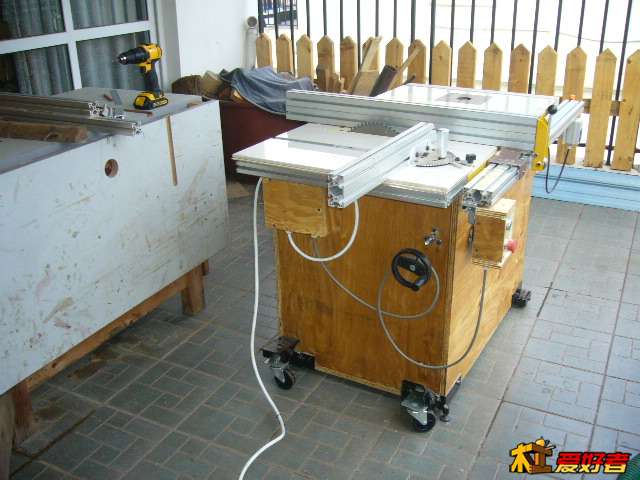

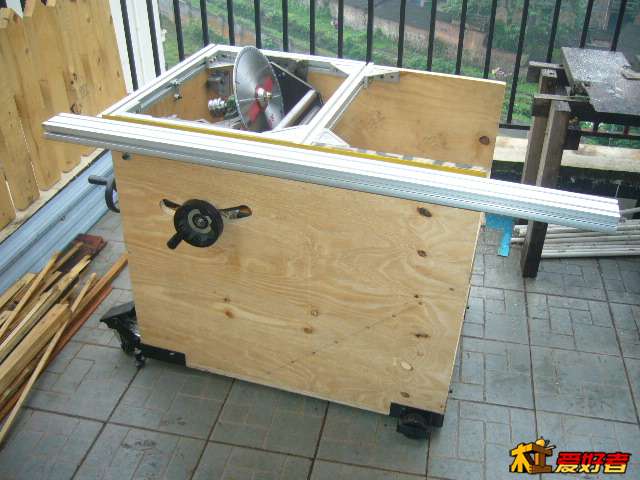

仿工匠内构台锯完工

1924流浪猫 · 发表于 2014-5-23 00:18:22

本帖最后由 1924流浪猫于 2014-5-23 01:06 编辑

之前发过一贴，简单介绍了未完工状态的台锯。

这次整理重发完工后的状态。

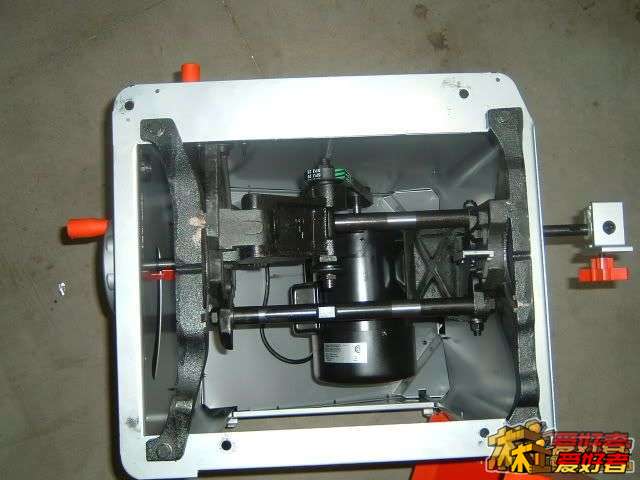

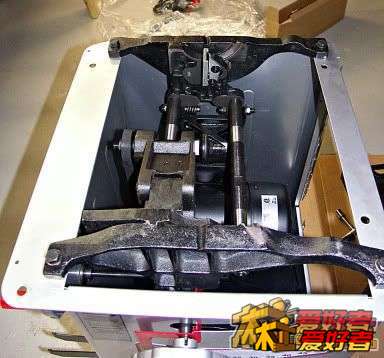

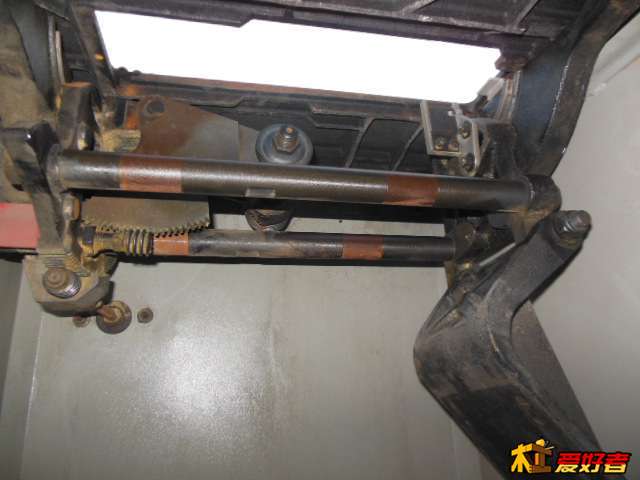

根据我自己的加工条件，选择工匠的内构，相对较简单。

比较好实现上下及角度斜切功能。

1924流浪猫 · 发表于 2014-5-23 00:27:01

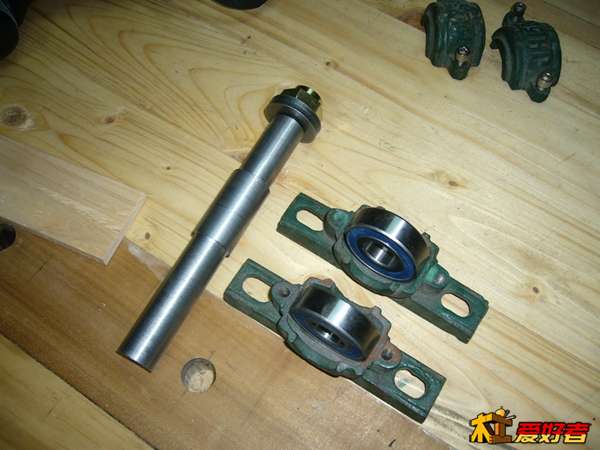

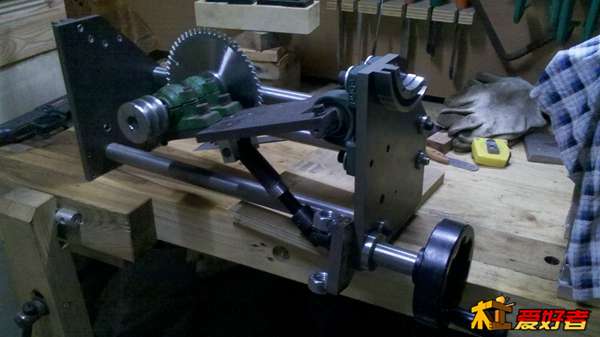

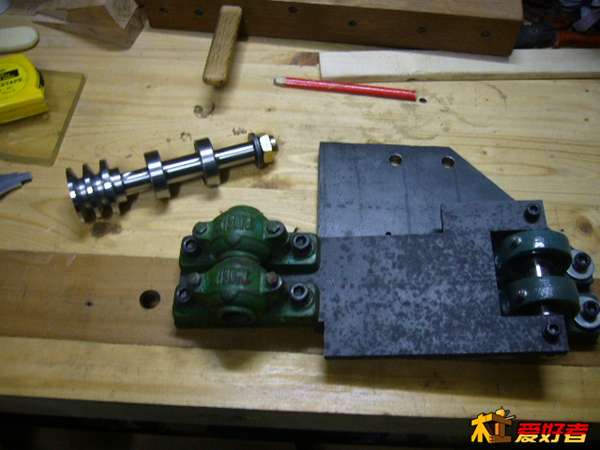

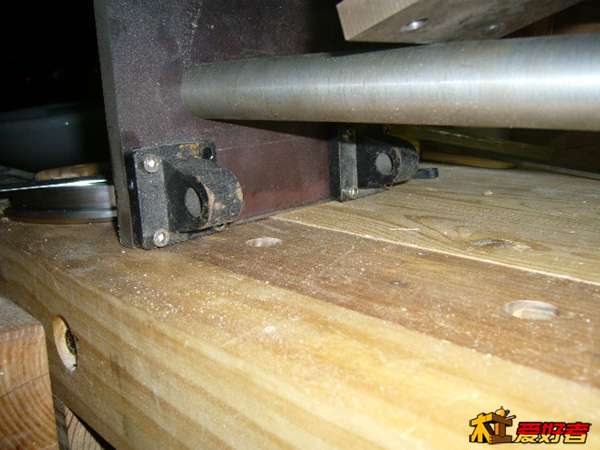

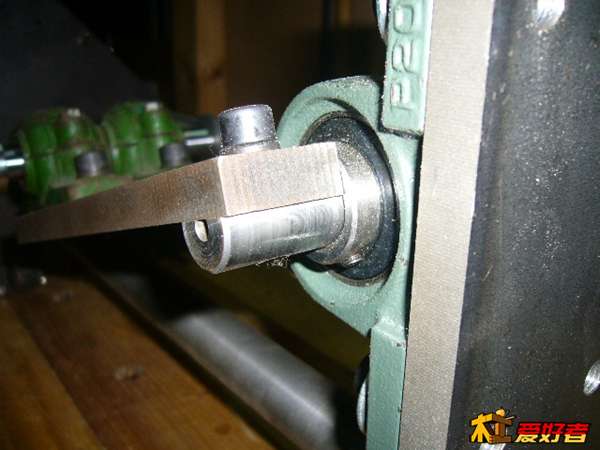

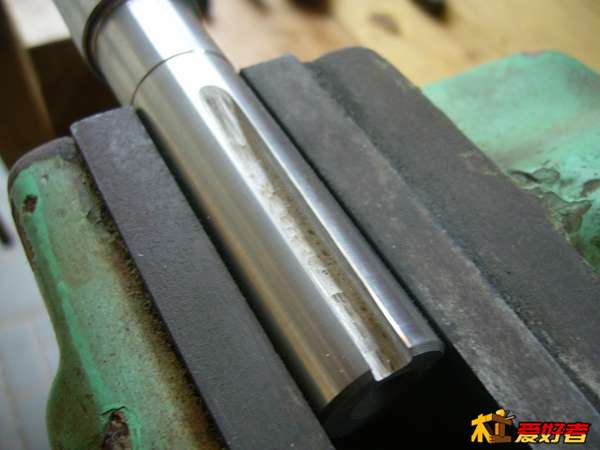

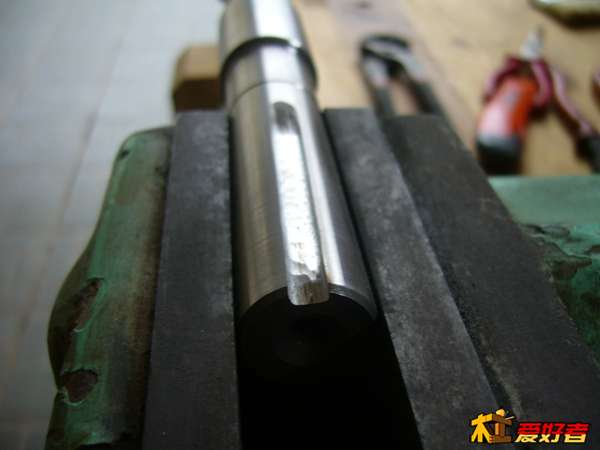

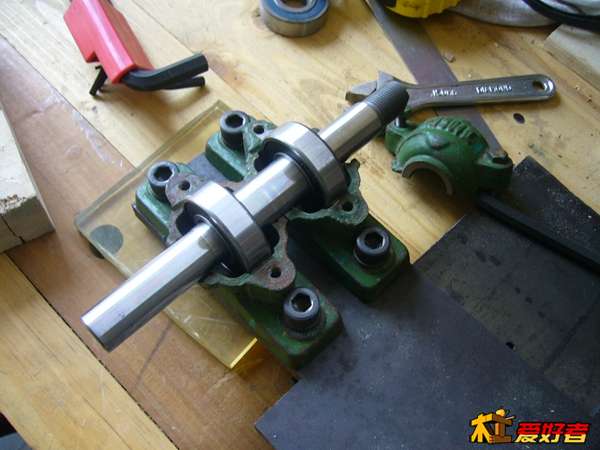

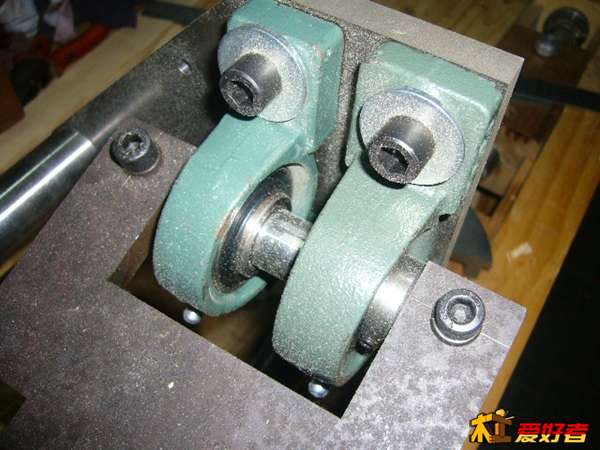

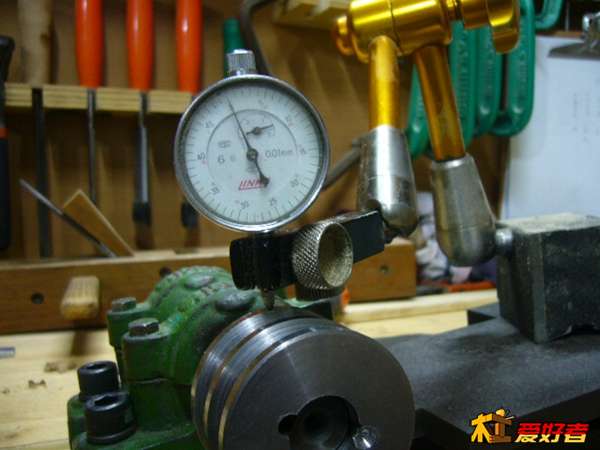

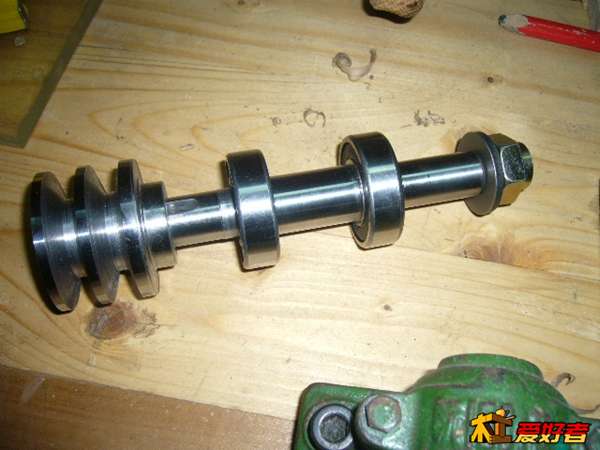

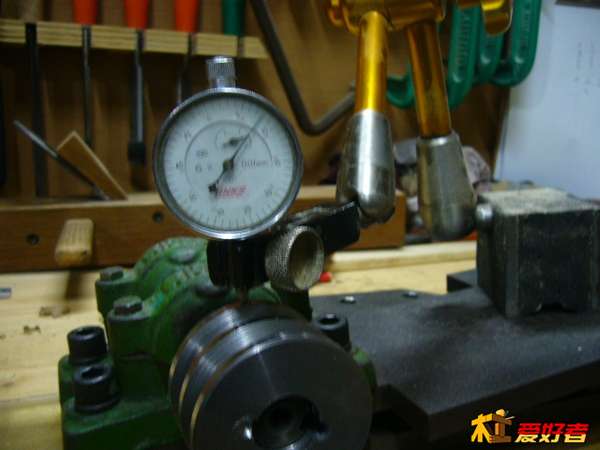

台锯从锯轴开始

1924流浪猫 · 发表于 2014-5-23 00:31:33

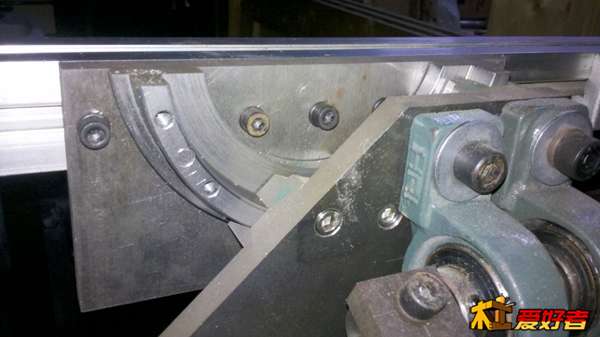

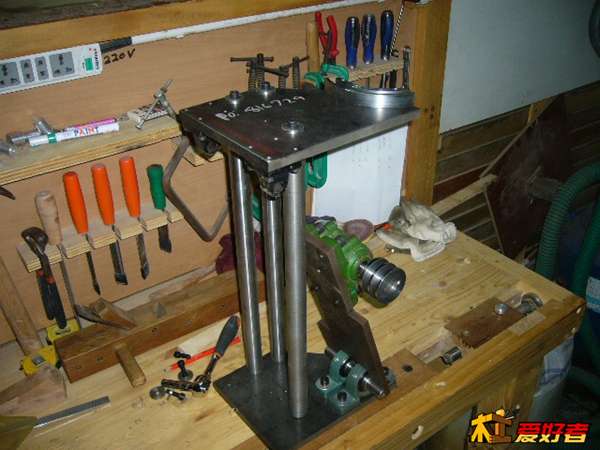

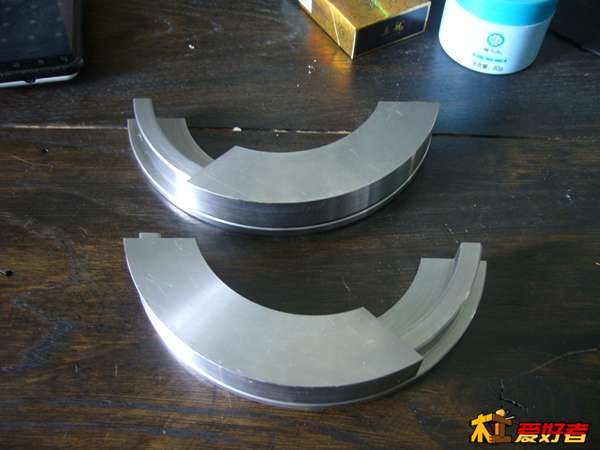

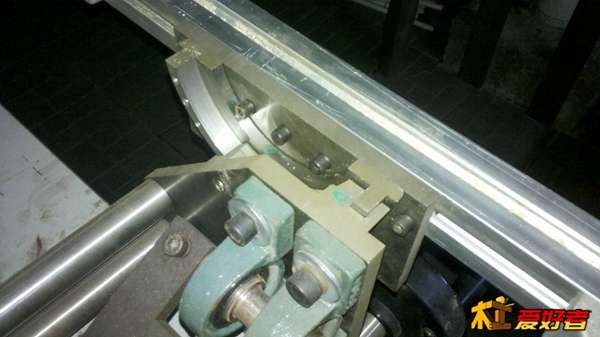

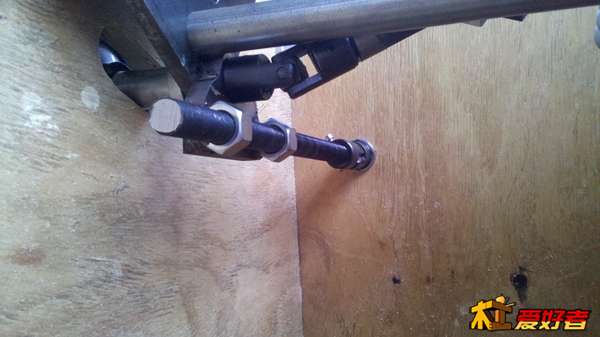

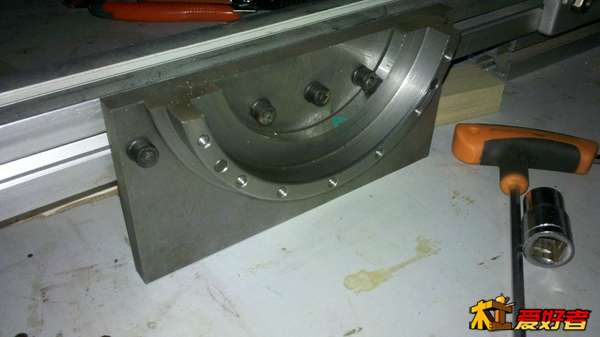

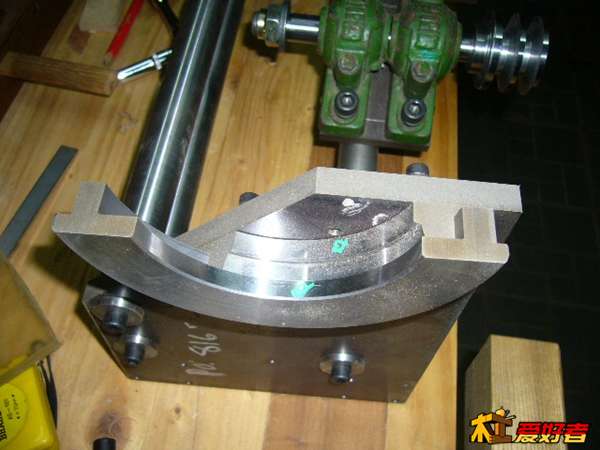

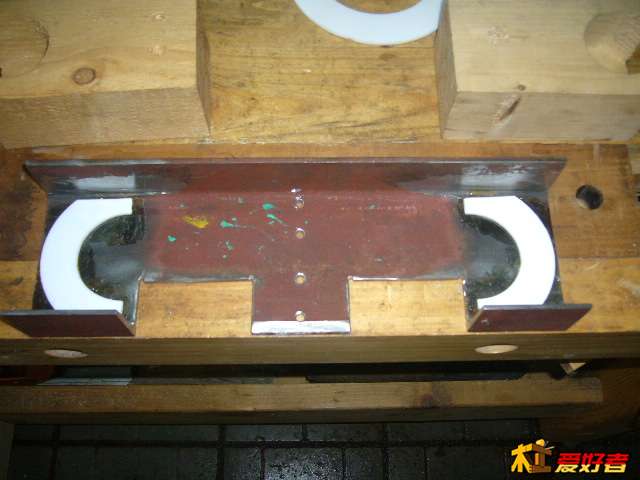

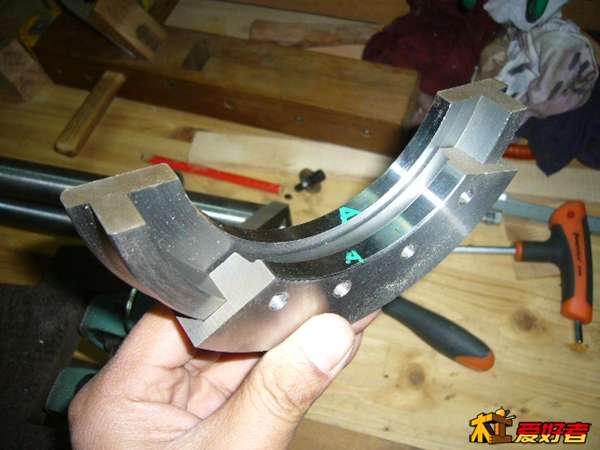

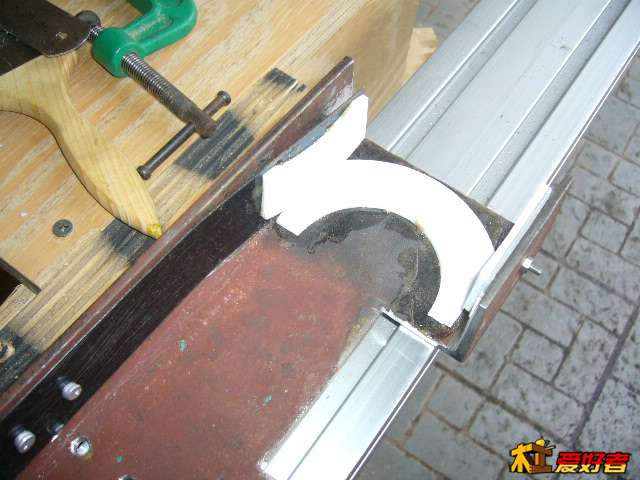

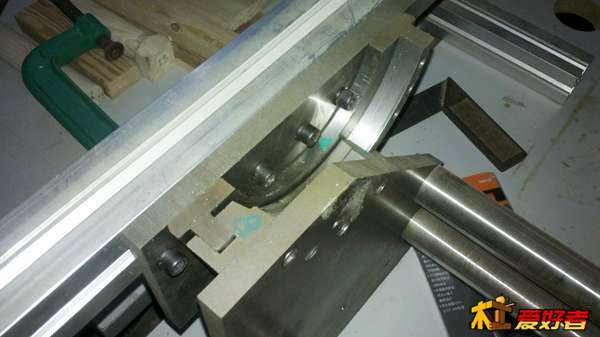

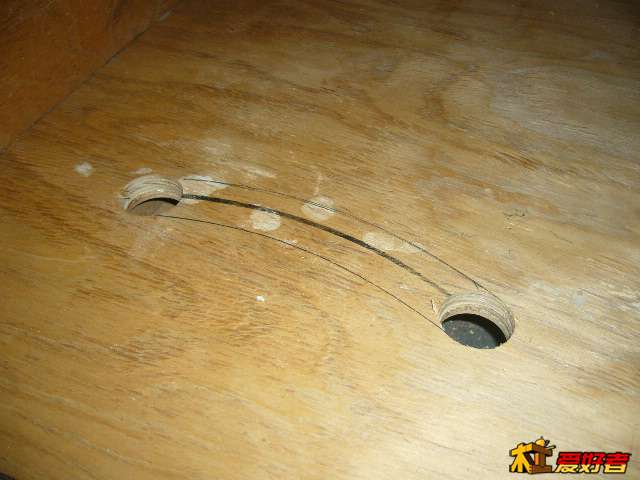

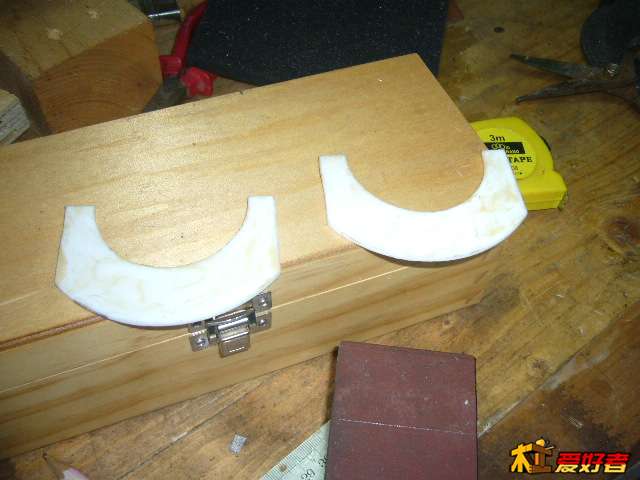

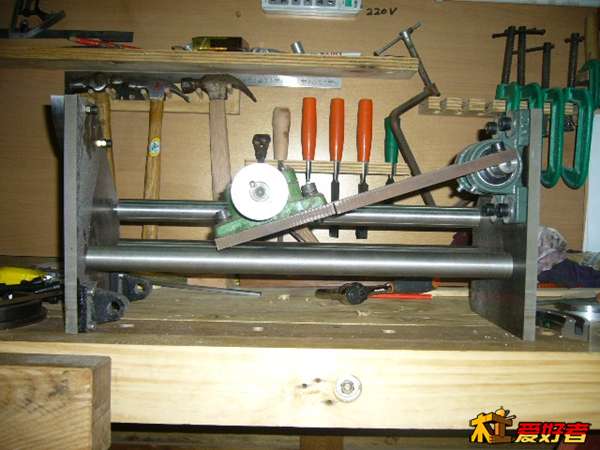

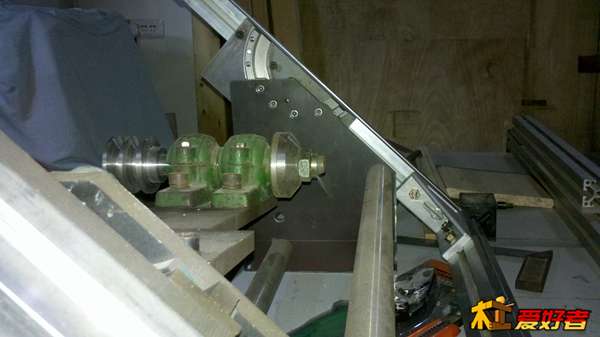

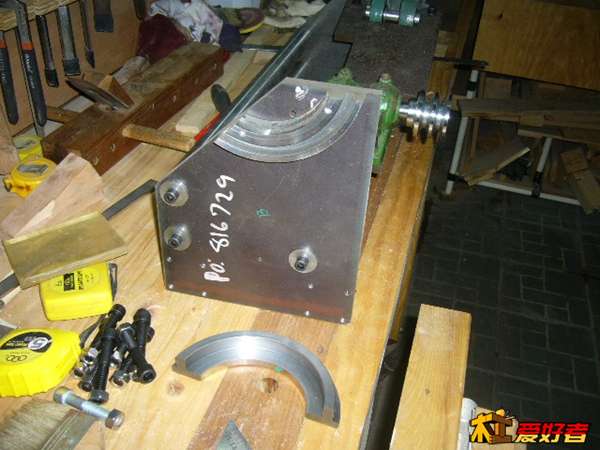

斜切导轨

1924流浪猫 · 发表于 2014-5-23 00:37:10

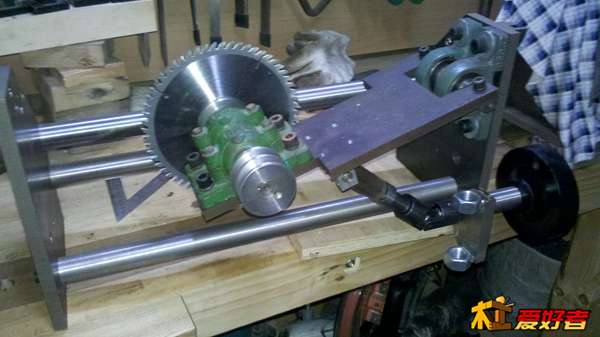

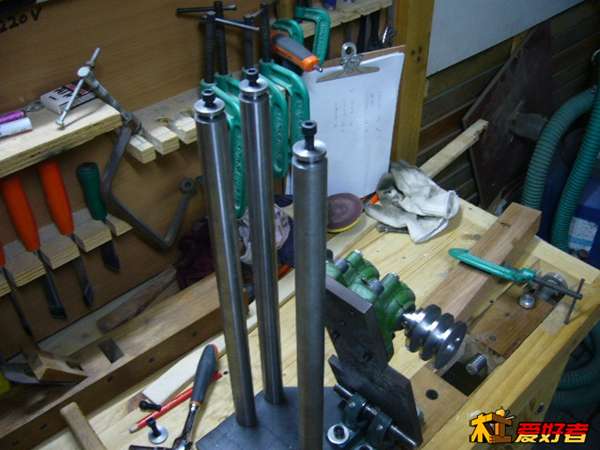

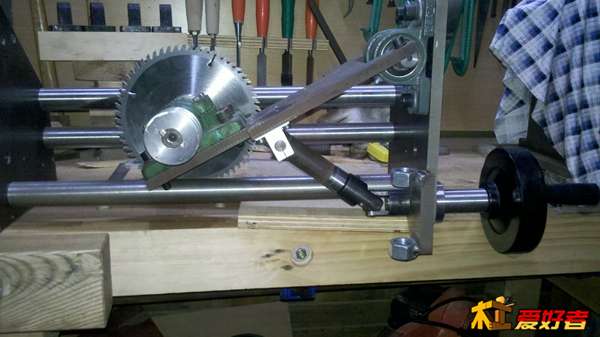

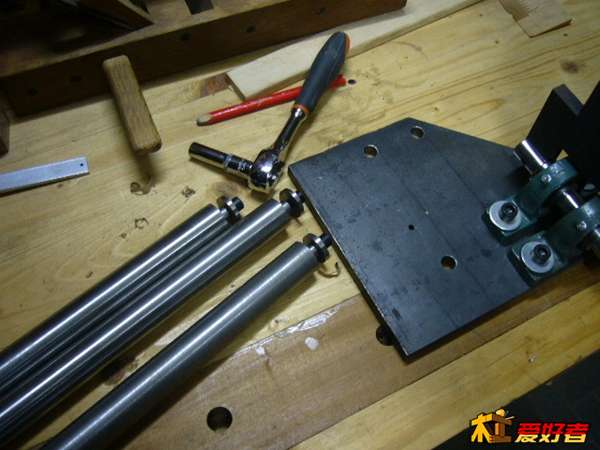

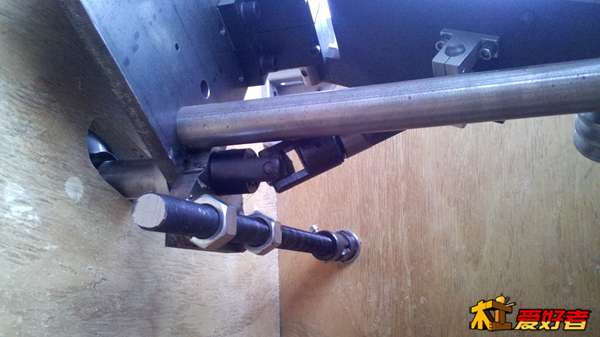

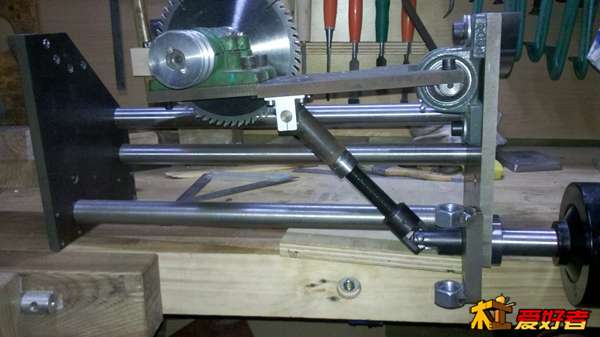

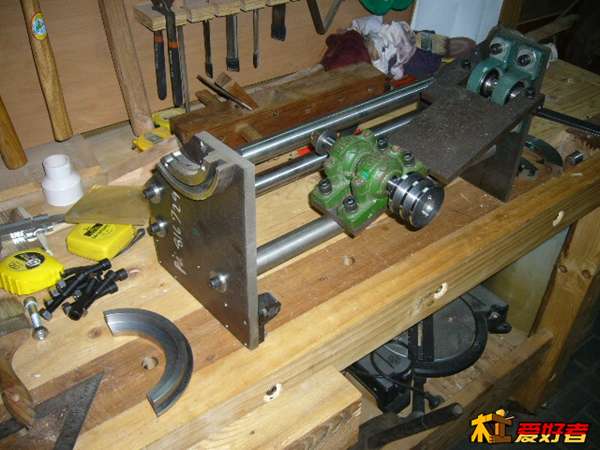

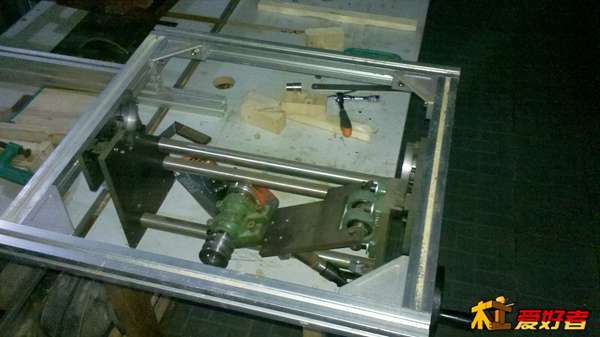

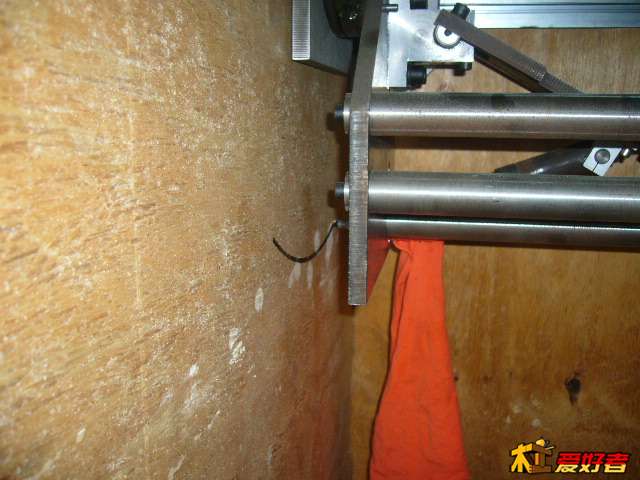

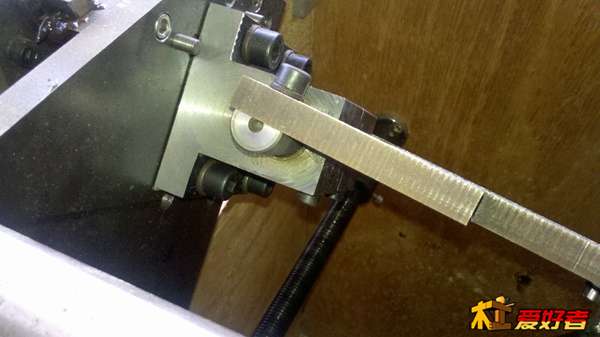

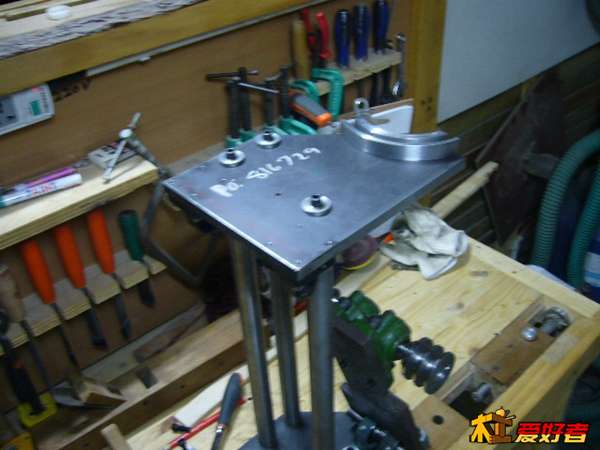

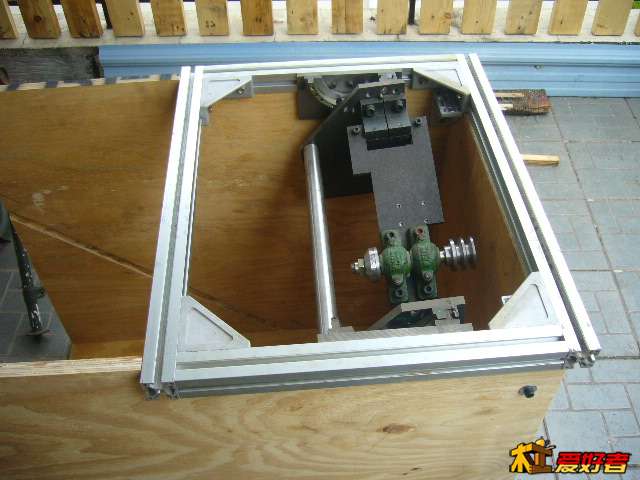

试装内构·····

严丝合缝 · 发表于 2014-5-23 01:08:32

这个东西很牛，造价不底的说。可惜啊，这个结构强度还是稍微差一点的，比起整体铸铁的架子，这个结构对于倾斜后的巨大扭力还是稍显不足滴。

楼主的做工的确是太牛了。闪亮的很

1924流浪猫 · 发表于 2014-5-23 01:12:35

本帖最后由 1924流浪猫于 2014-5-23 01:58 编辑

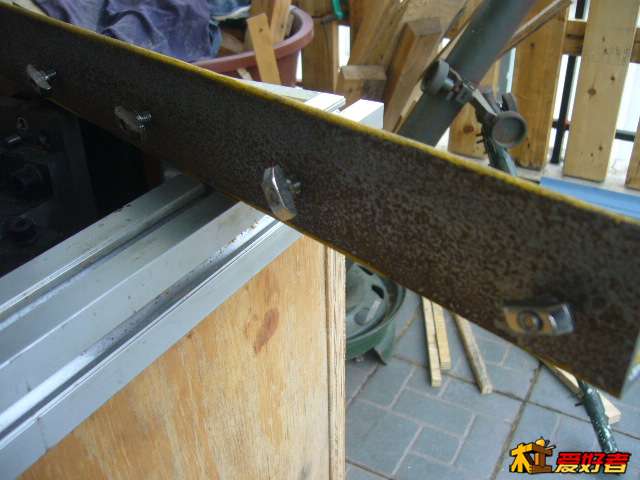

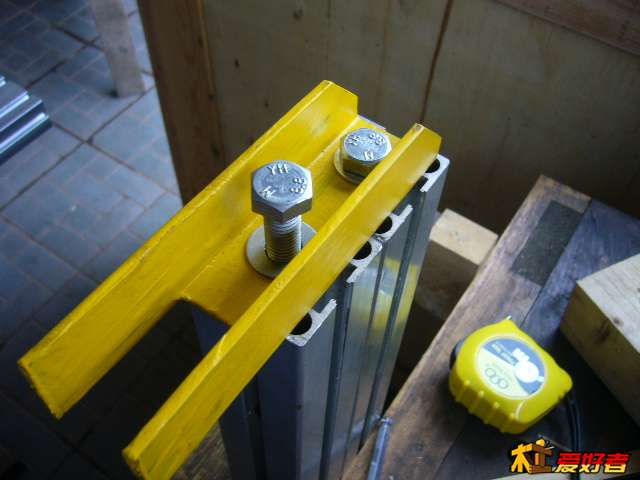

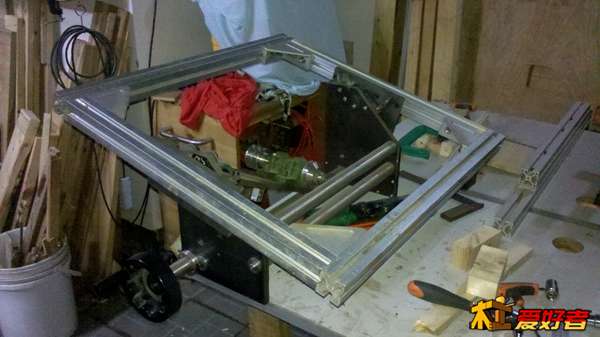

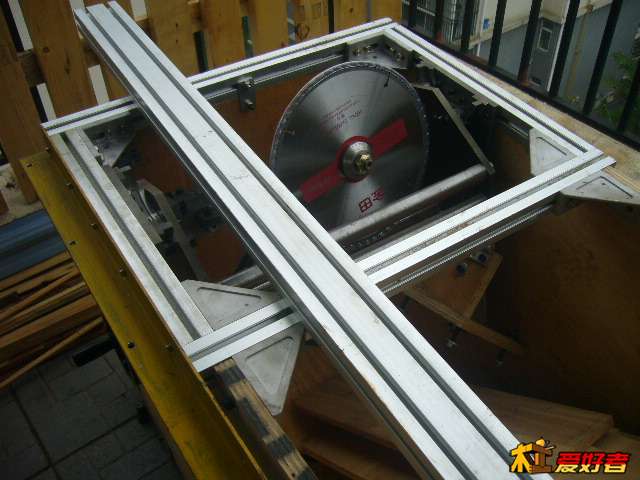

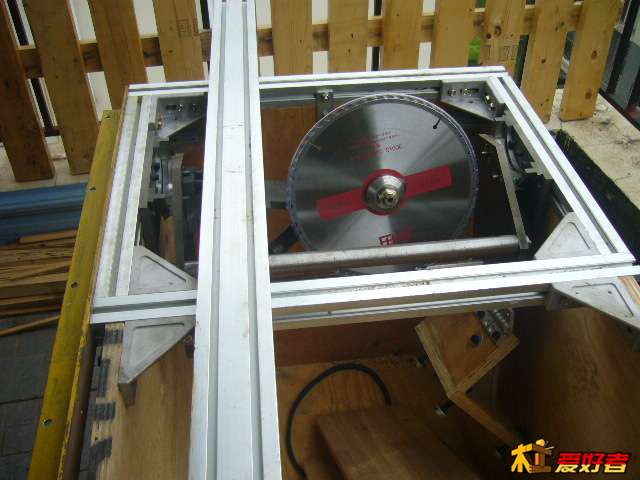

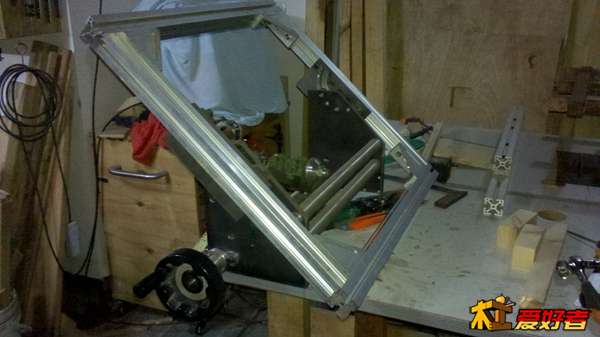

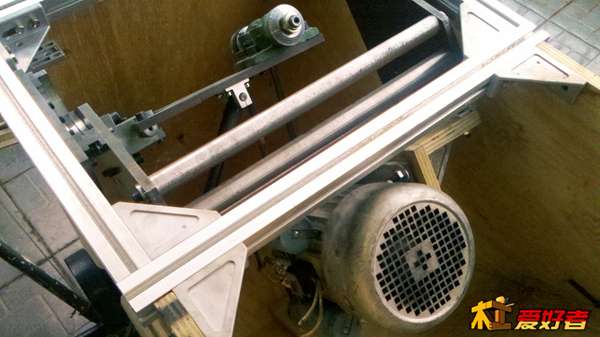

铝型材内构框架

1924流浪猫 · 发表于 2014-5-23 01:24:32

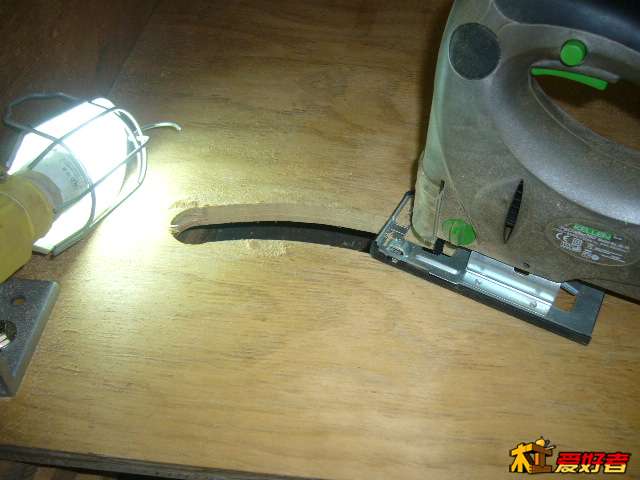

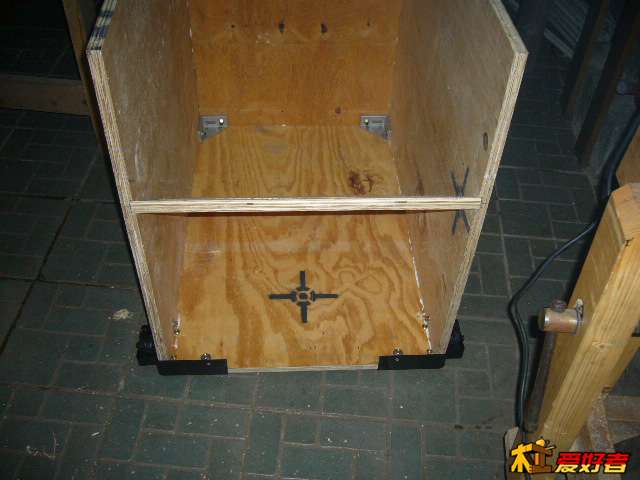

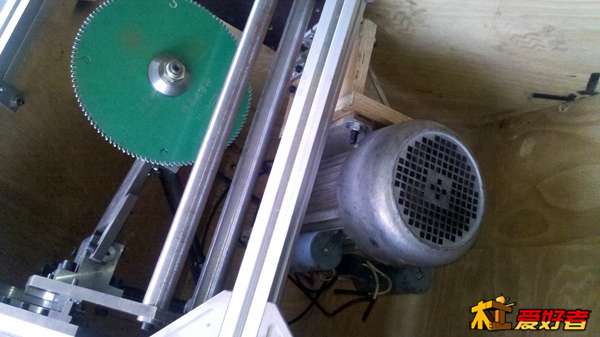

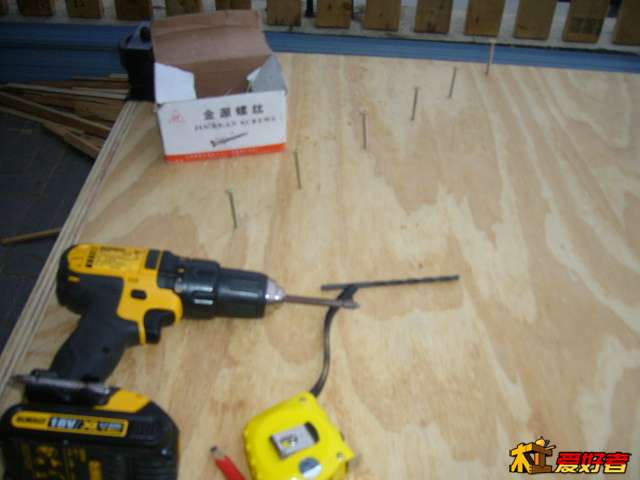

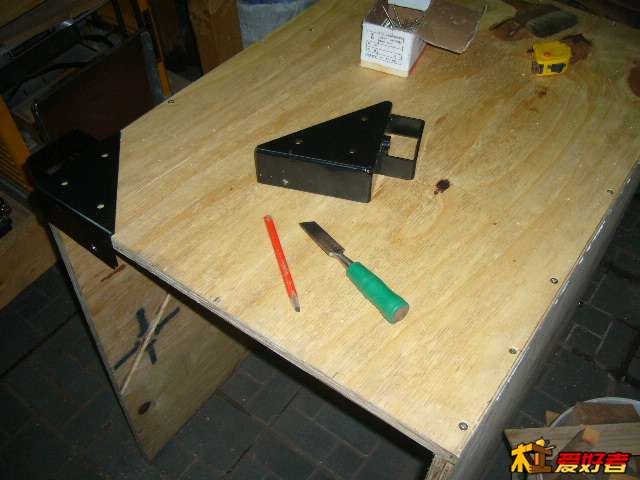

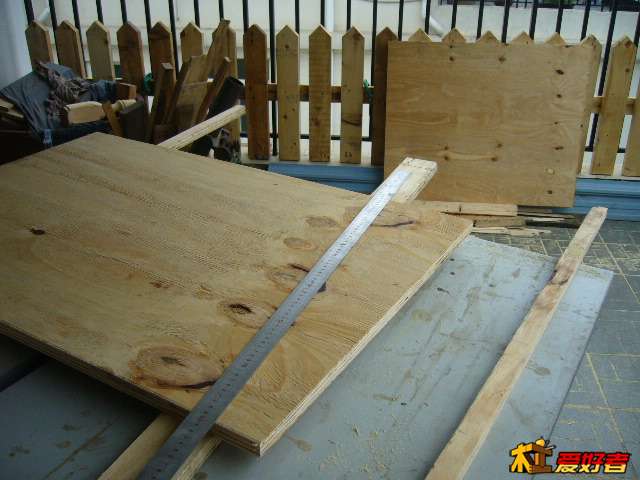

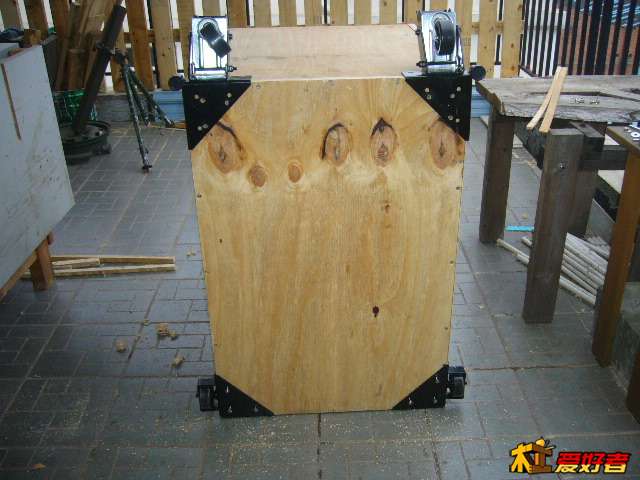

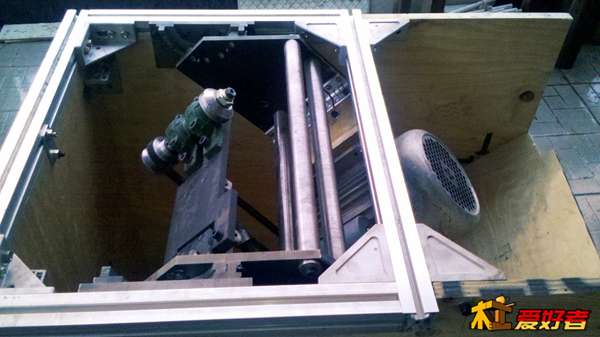

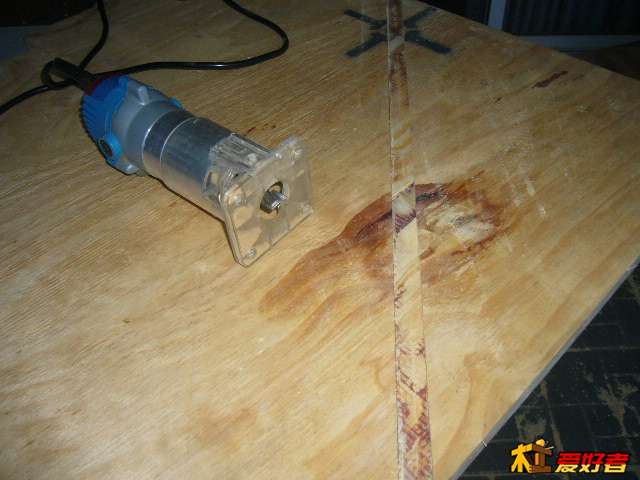

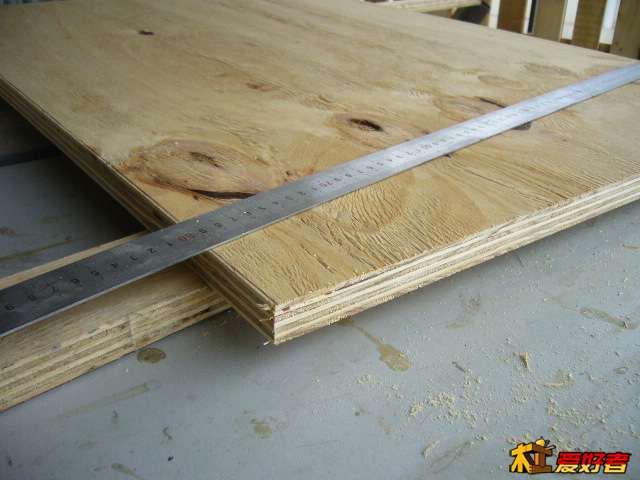

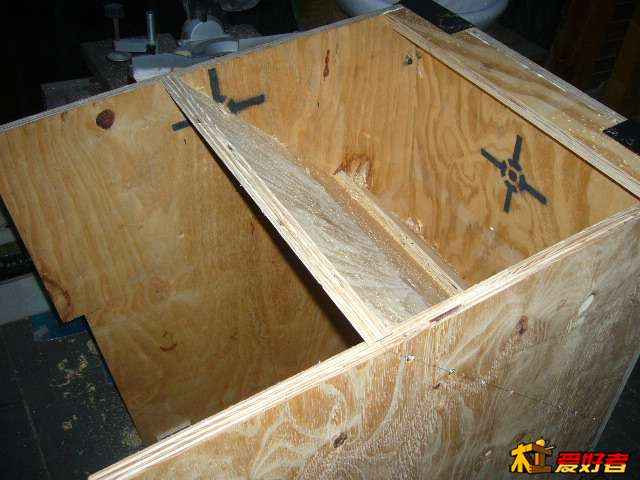

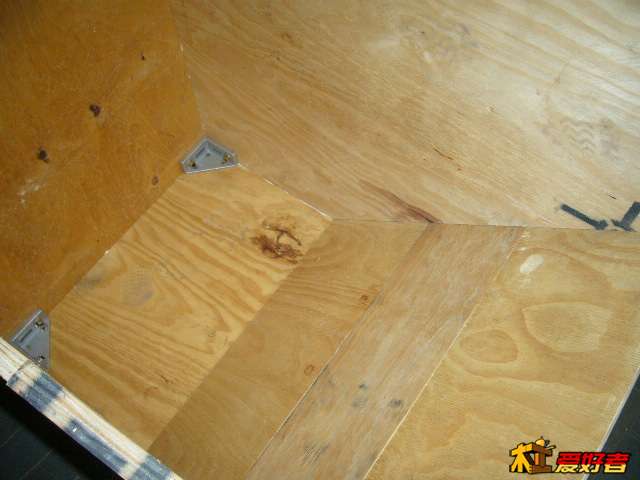

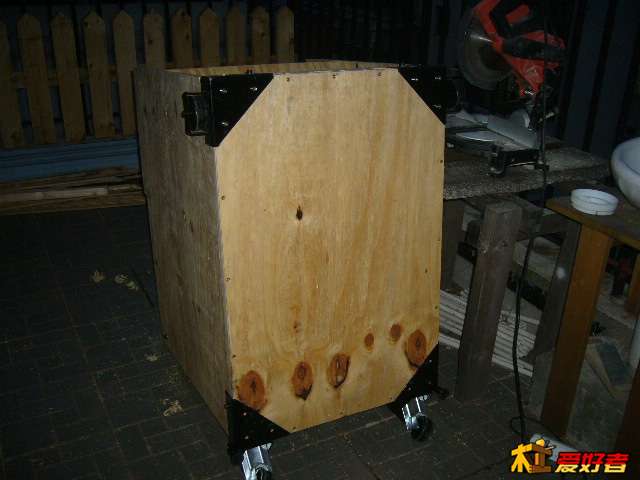

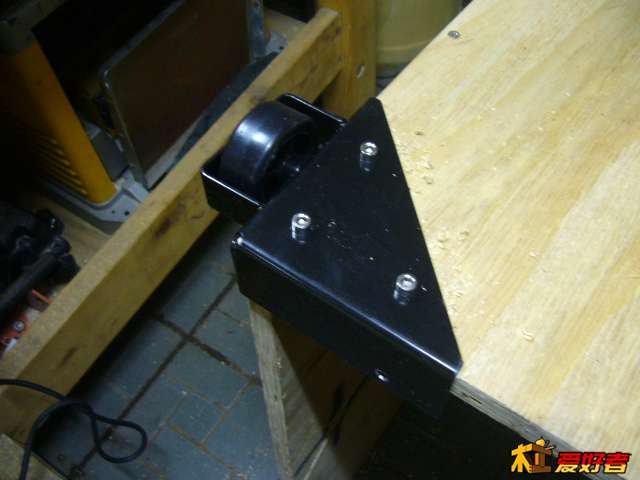

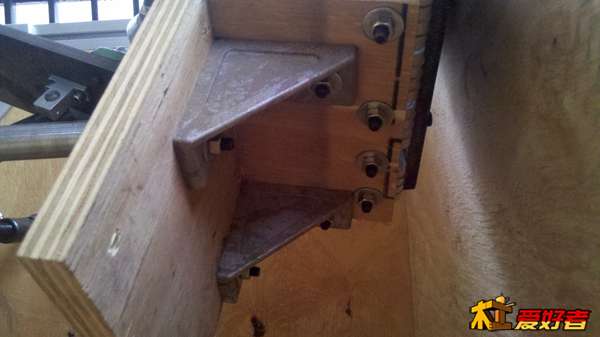

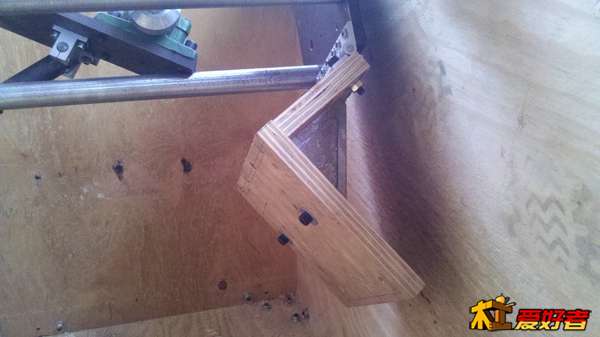

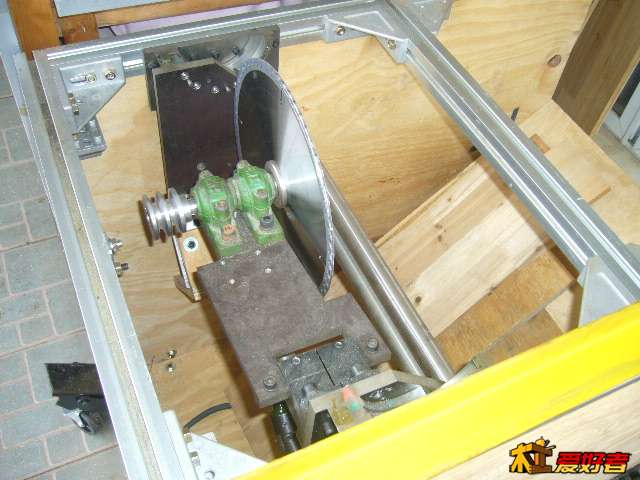

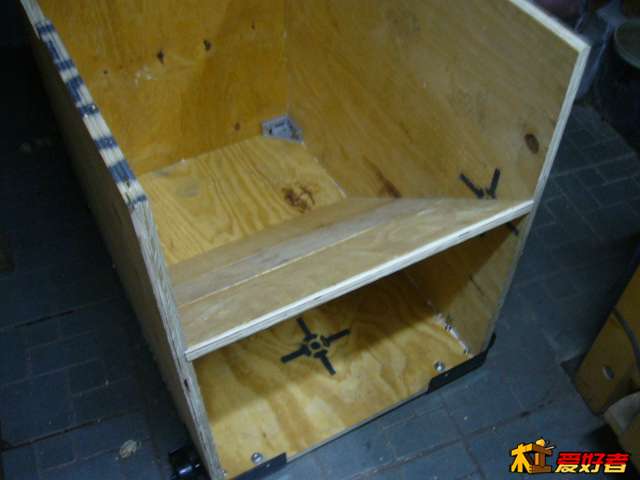

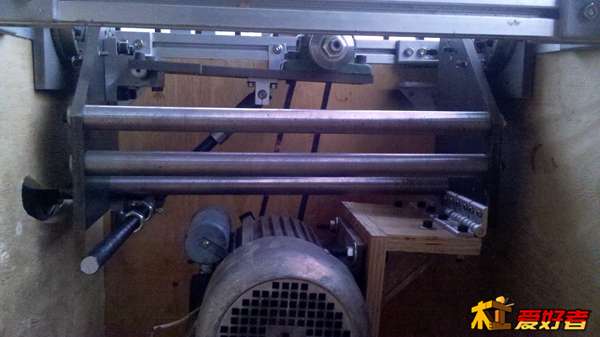

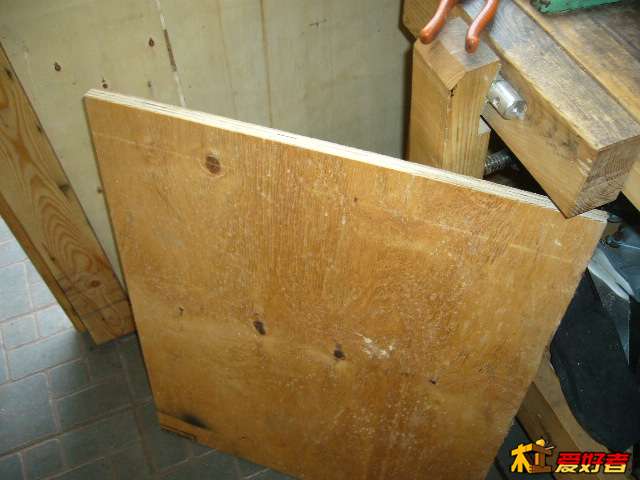

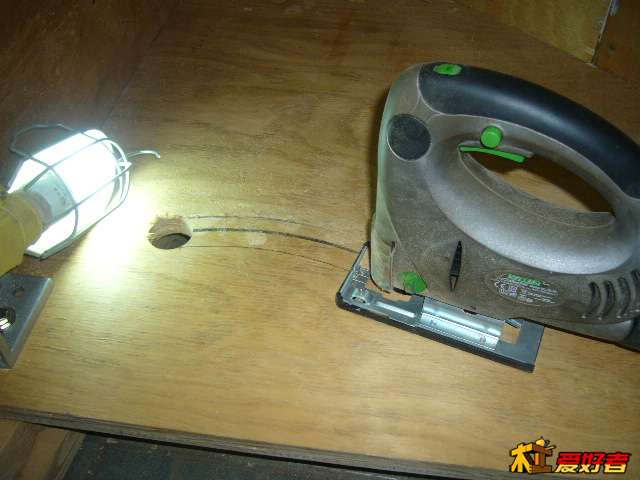

内构基本完成，开始做箱体

1924流浪猫 · 发表于 2014-5-23 01:33:11

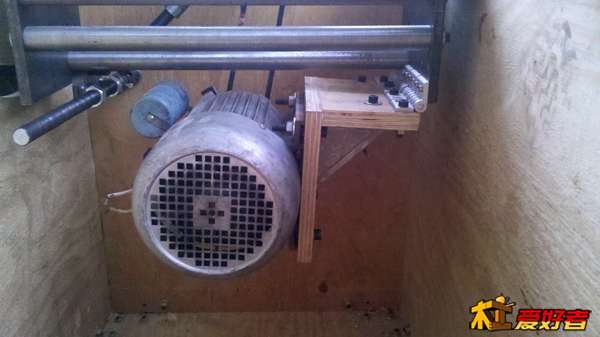

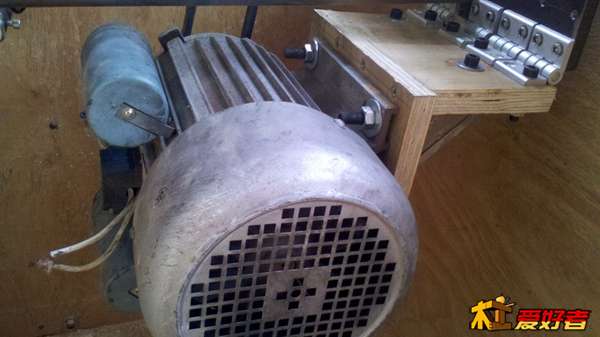

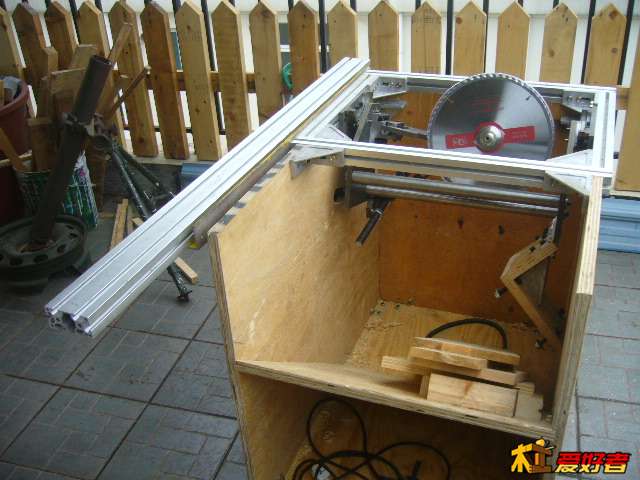

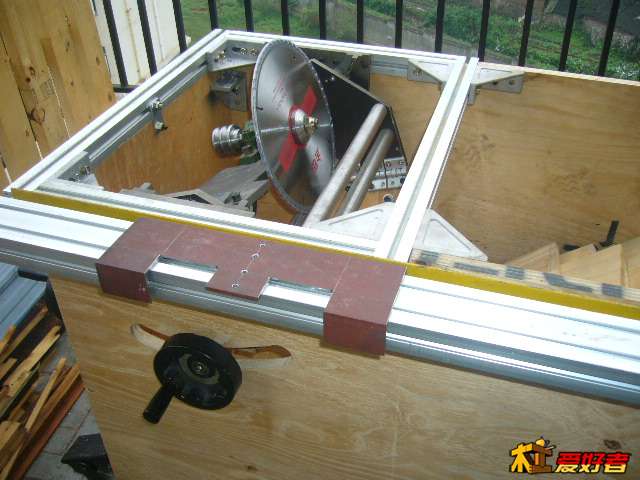

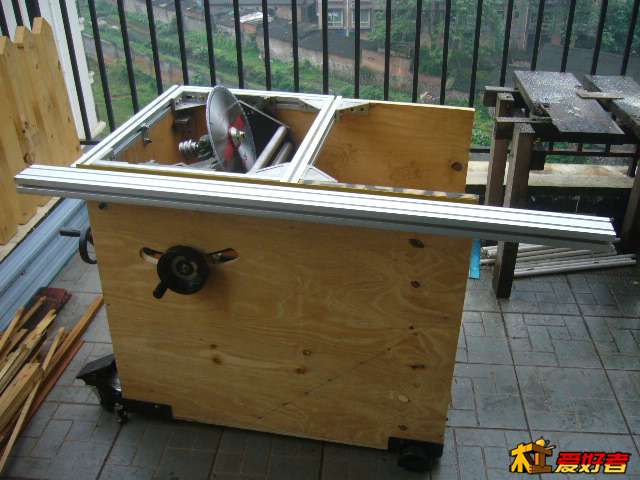

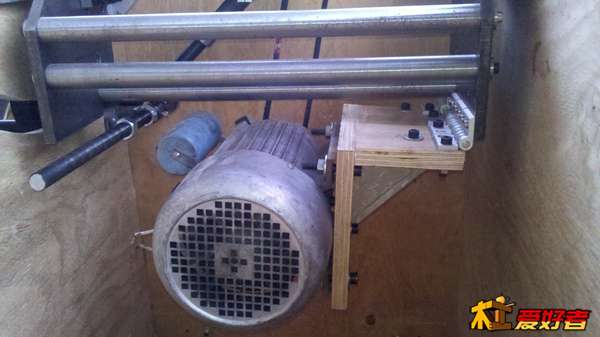

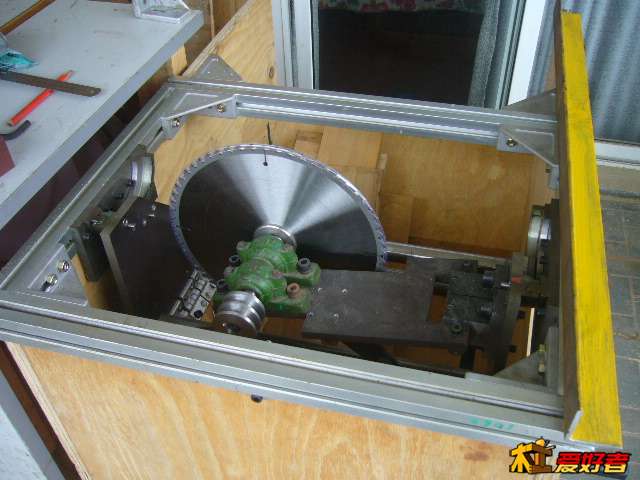

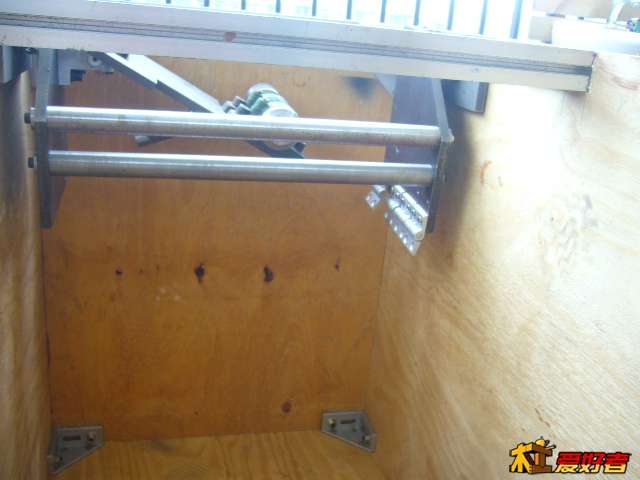

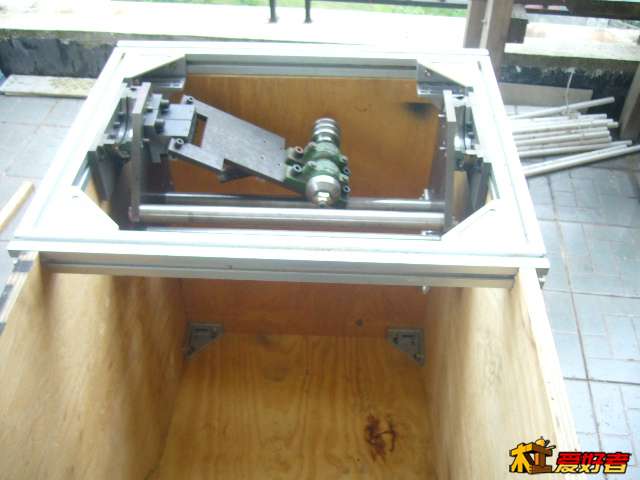

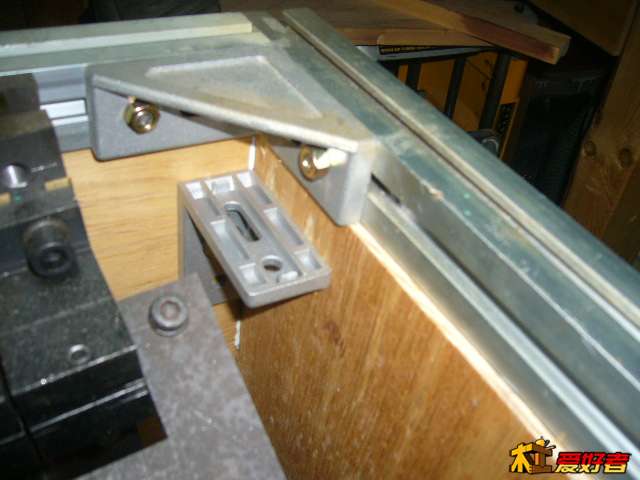

内构与箱体结合

gztv008 · 发表于 2014-5-23 01:41:45

本帖最后由 gztv008 于 2014-5-23 01:43 编辑

建议用光轴做靠山的滑轨，两边的那种，靠山最好不要单边固定的

1924流浪猫 · 发表于 2014-5-23 01:47:49

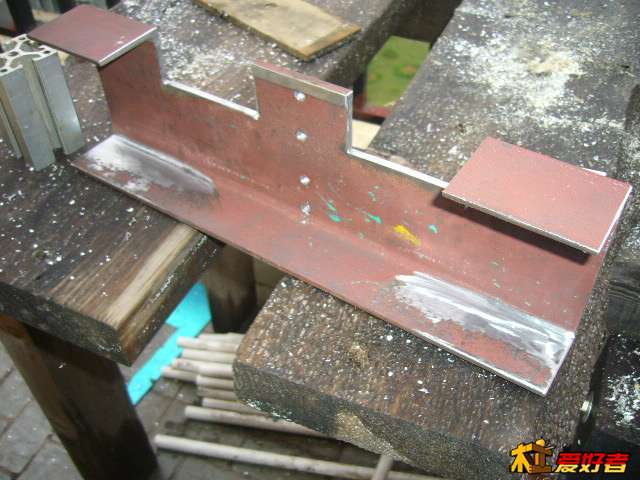

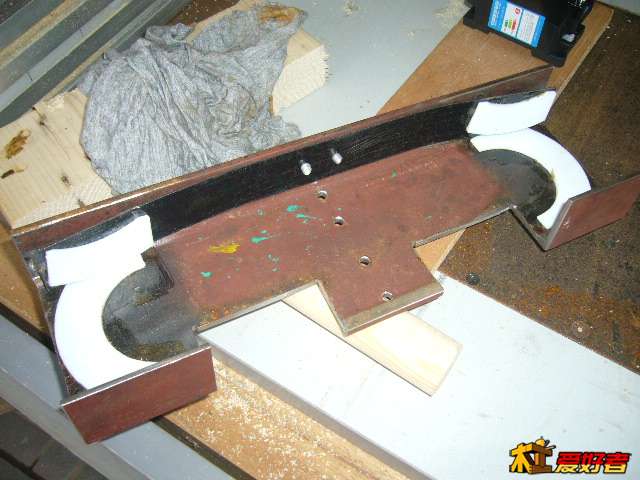

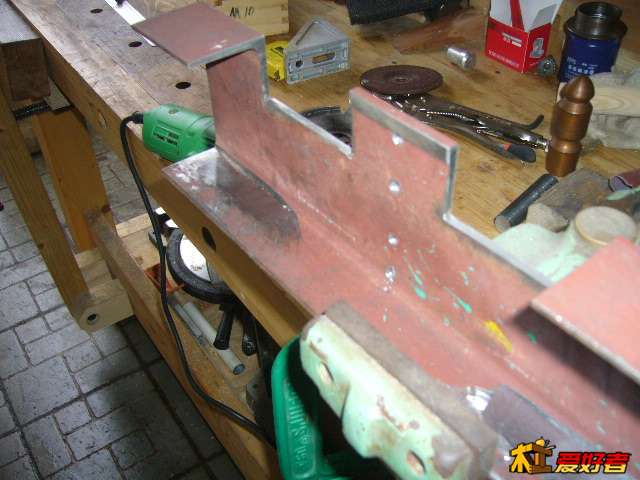

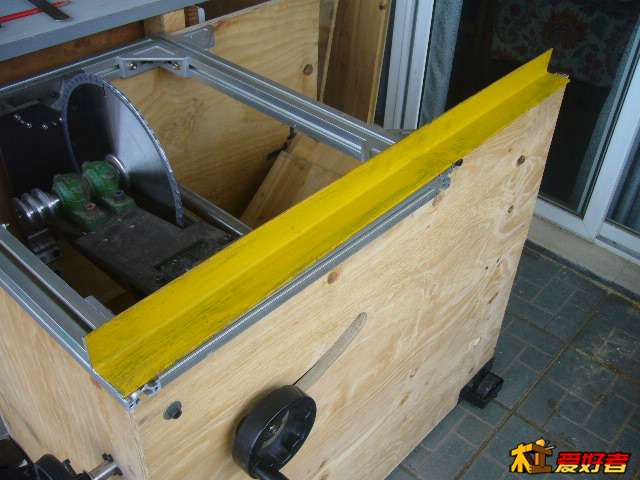

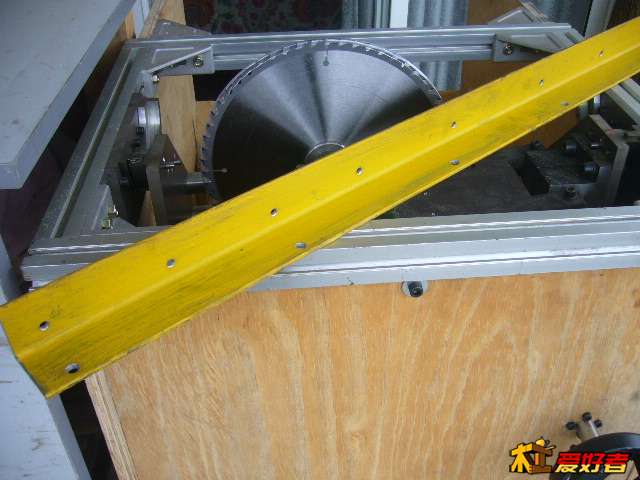

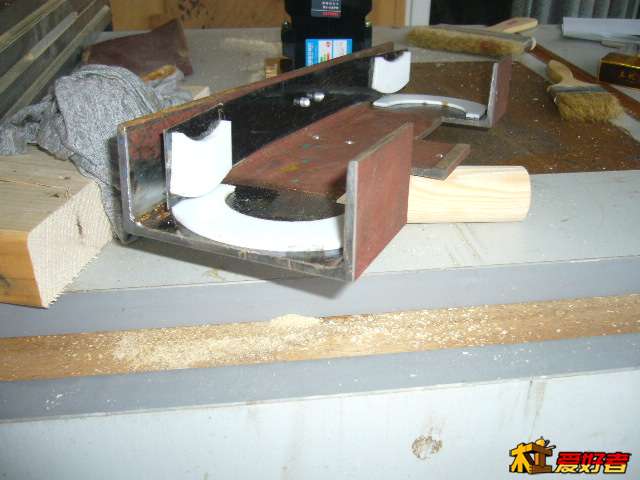

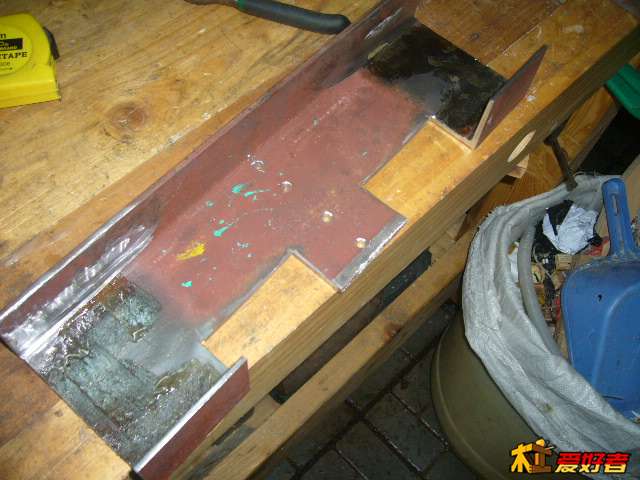

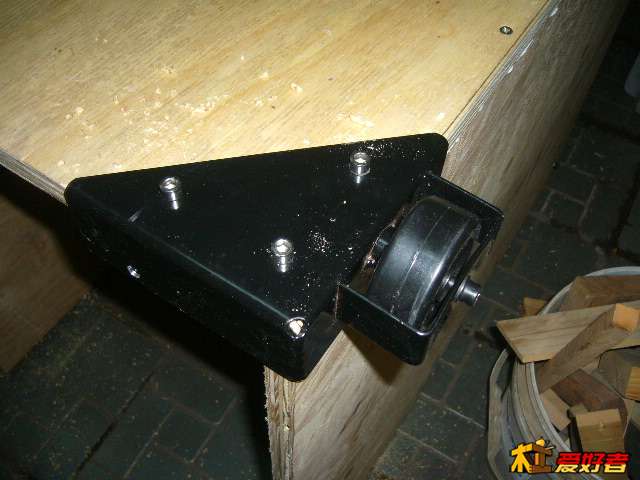

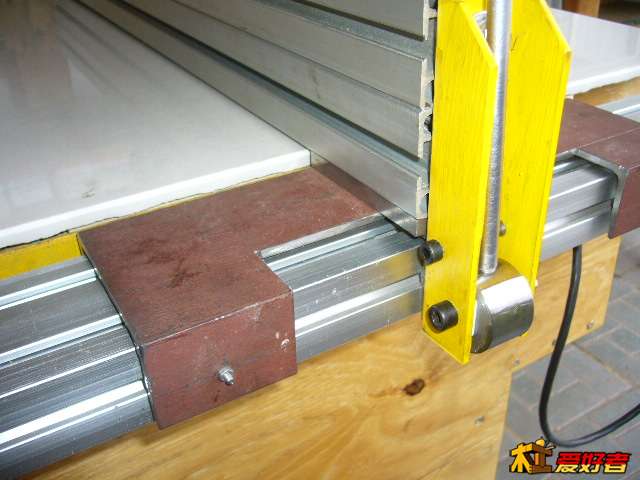

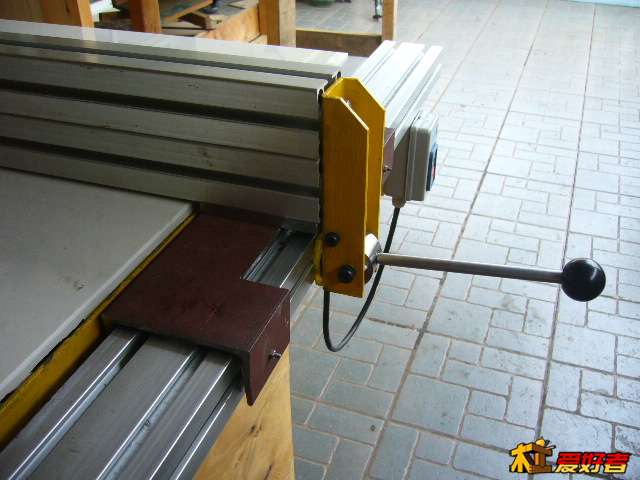

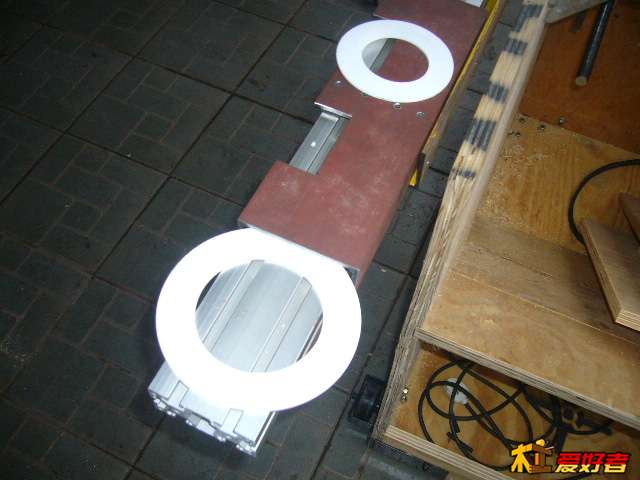

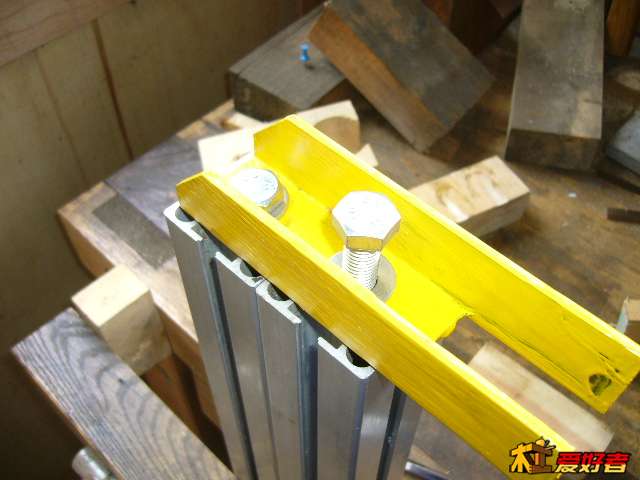

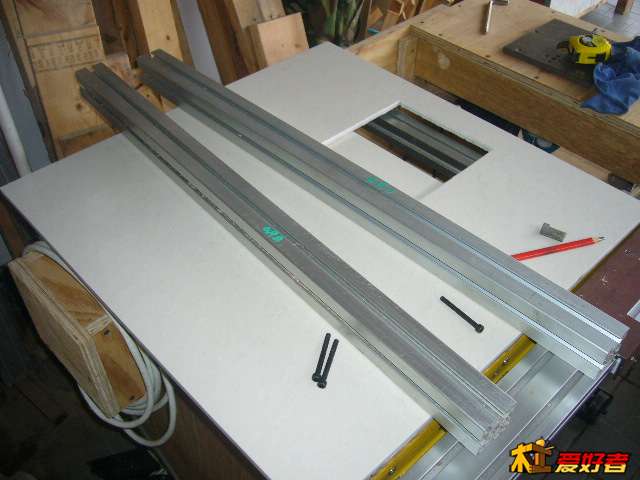

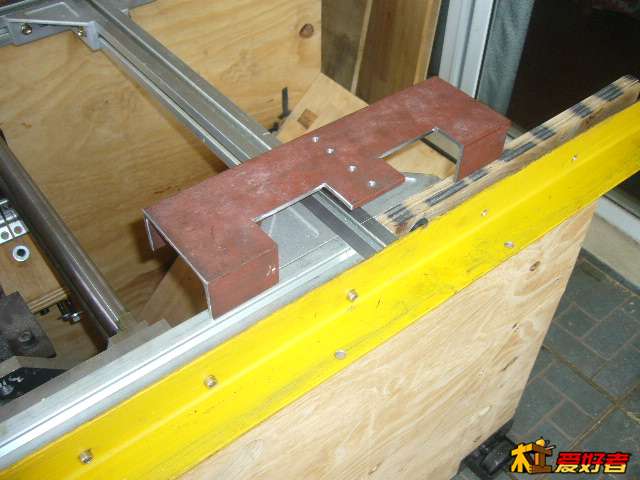

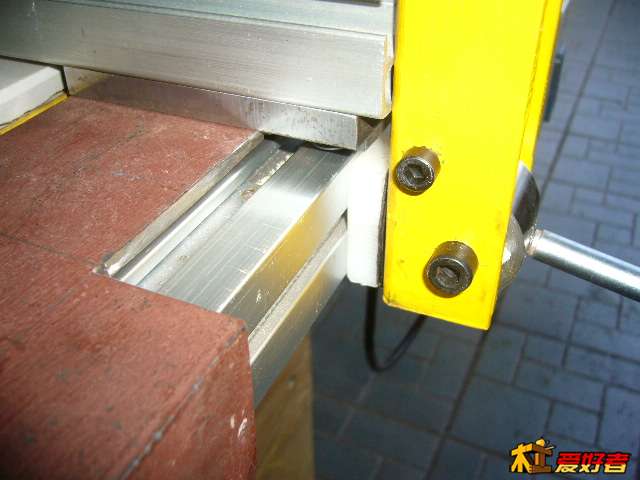

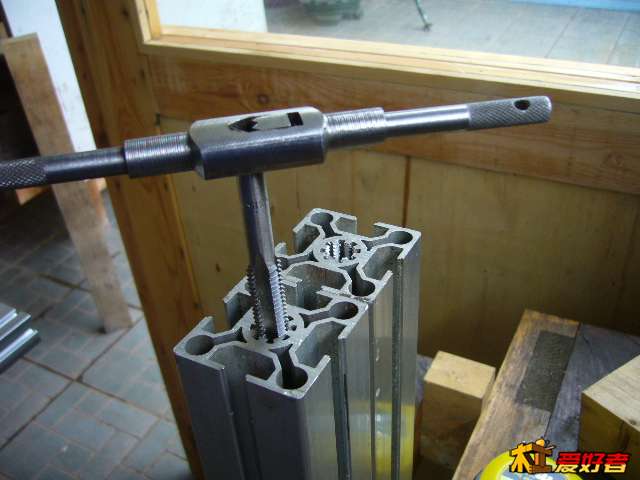

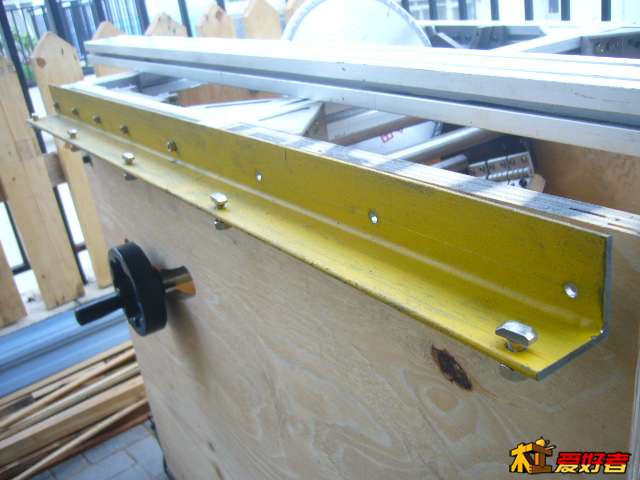

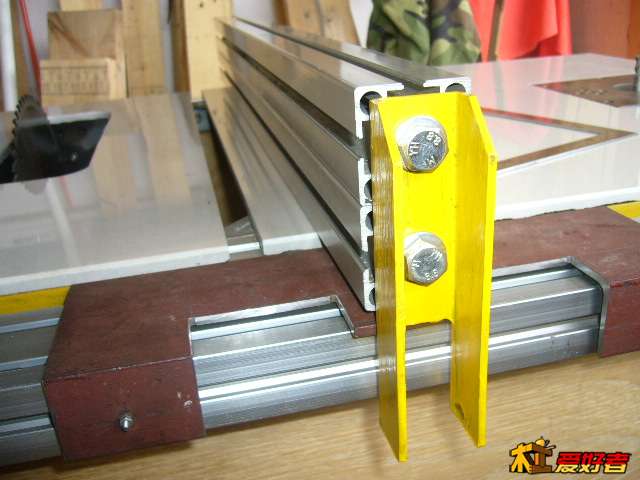

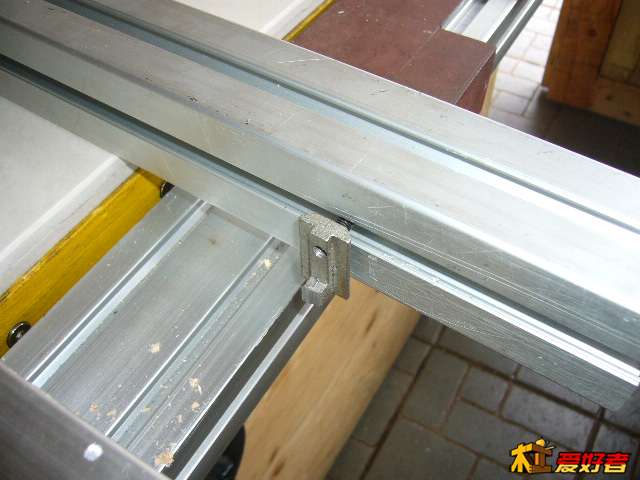

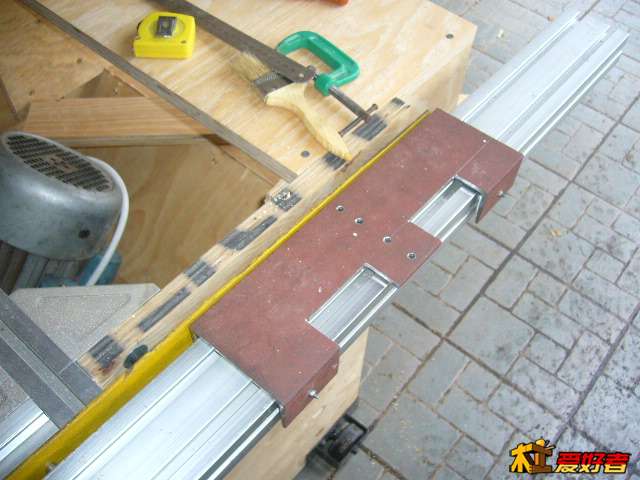

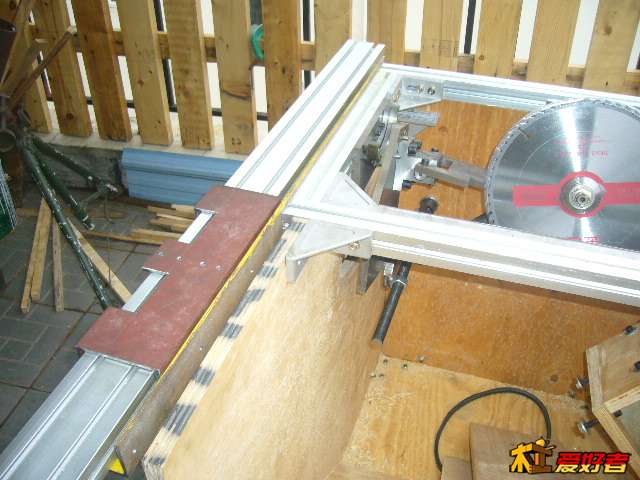

做靠山·······

宝宝哥 · 发表于 2014-5-23 01:58:16

希望量产给广大木友

zsm999999 · 发表于 2014-5-23 01:59:34

太漂亮了，等试机报告!

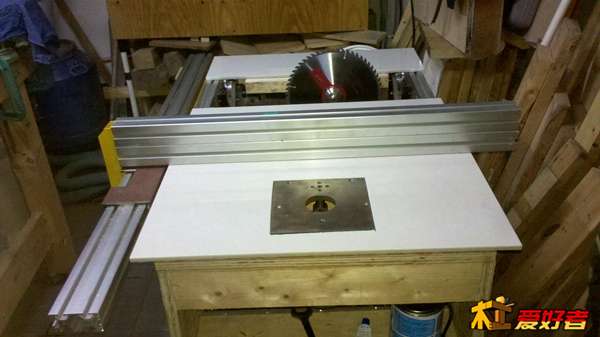

1924流浪猫 · 发表于 2014-5-23 02:07:01

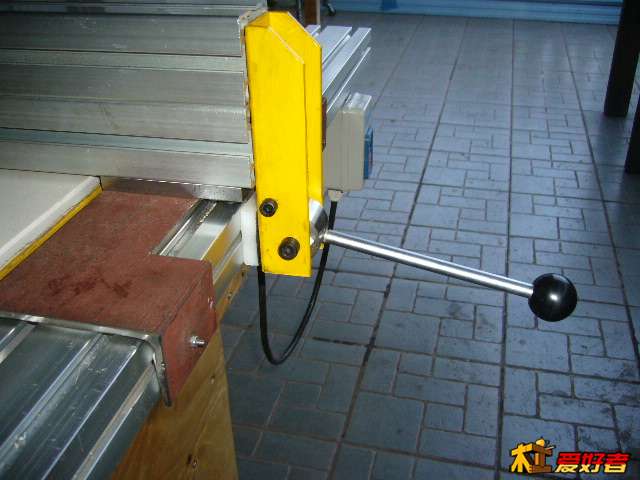

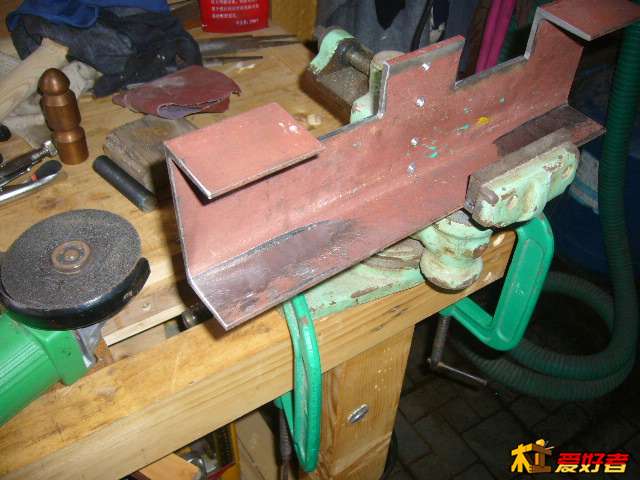

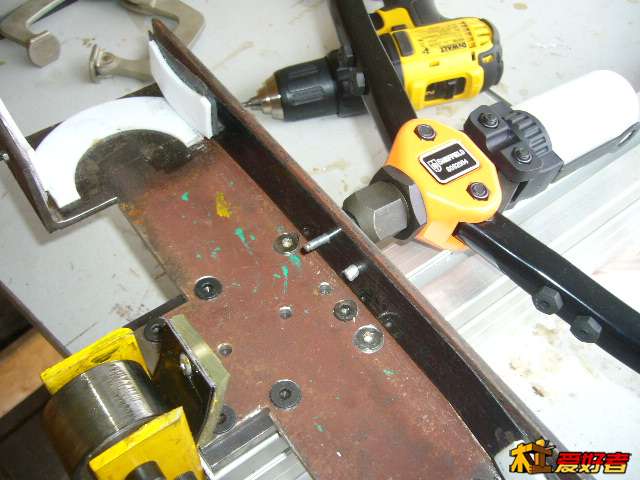

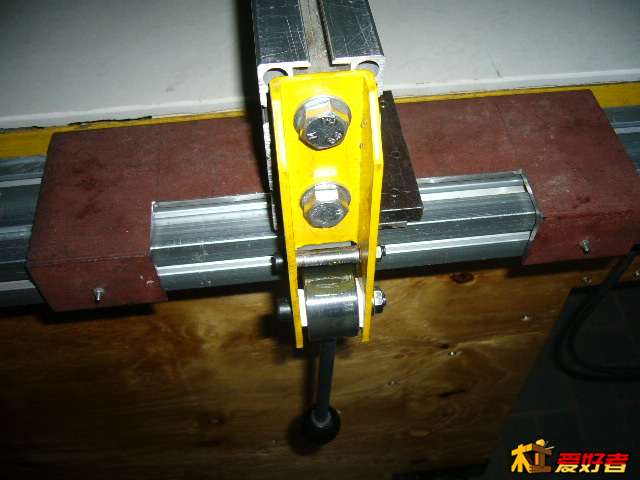

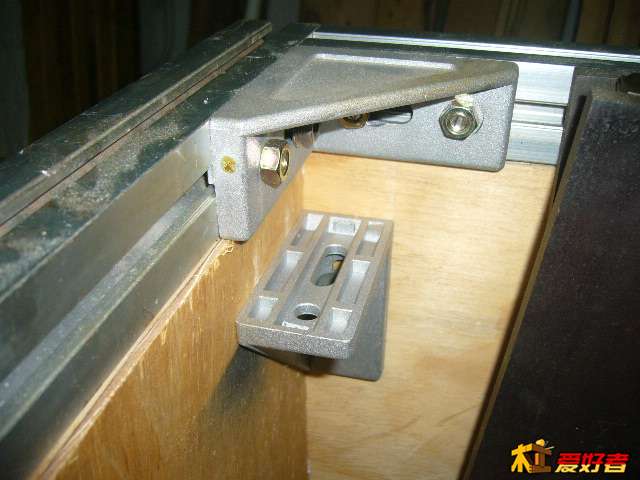

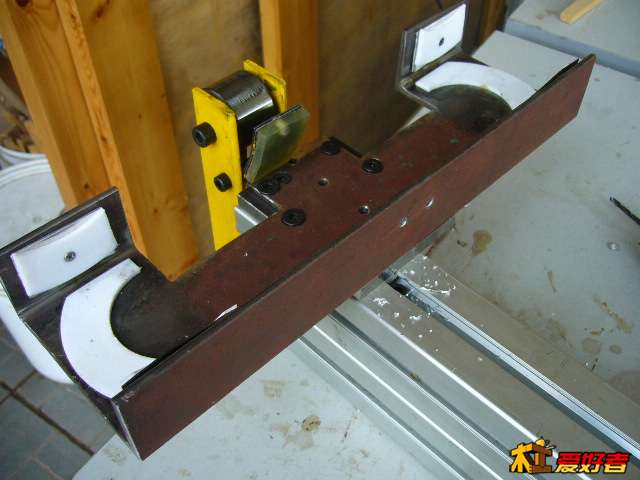

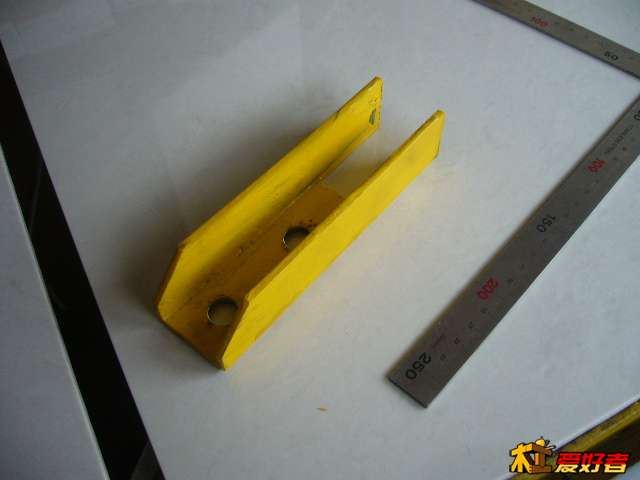

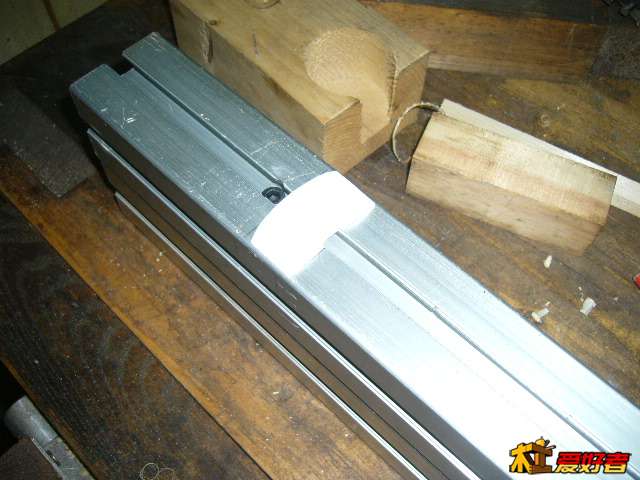

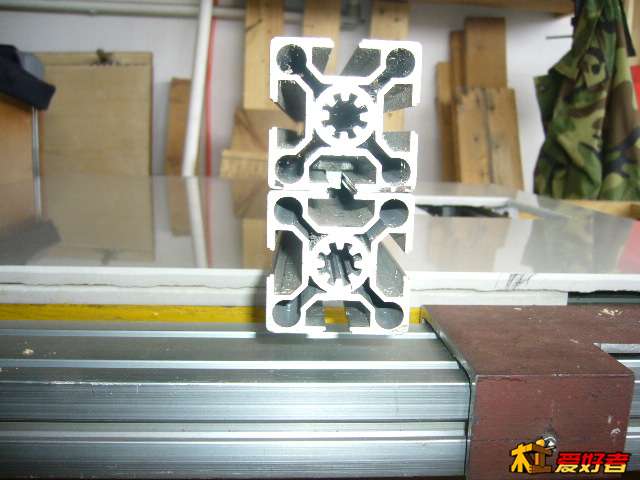

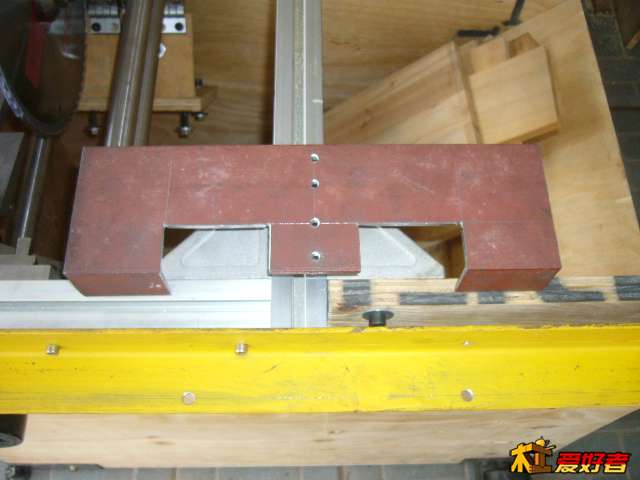

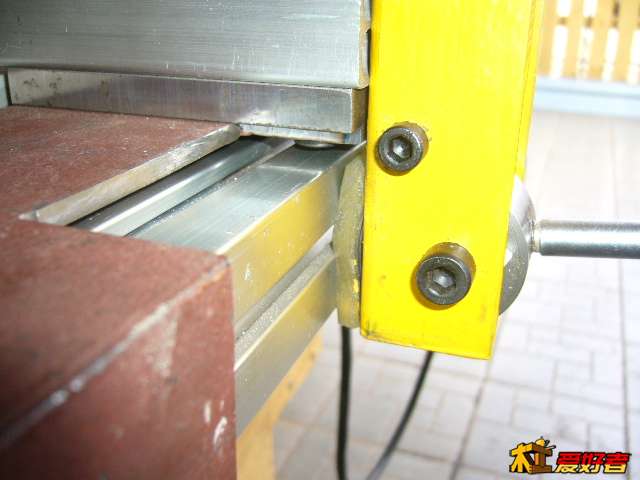

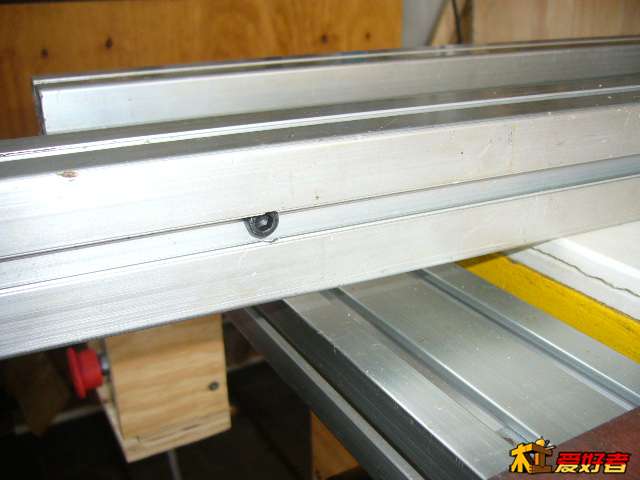

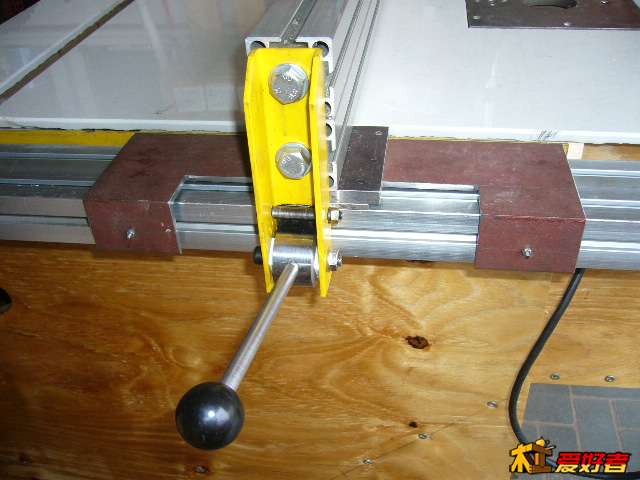

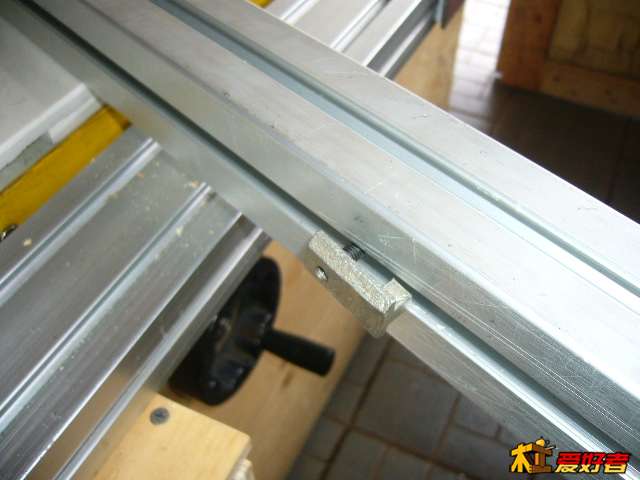

继续靠山·············

1924流浪猫 · 发表于 2014-5-23 02:13:47

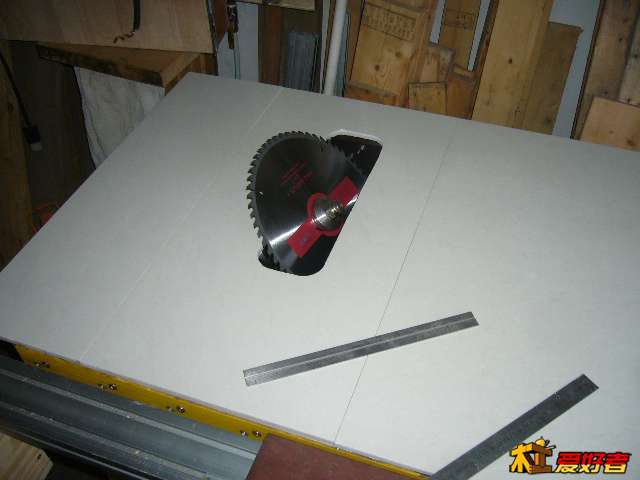

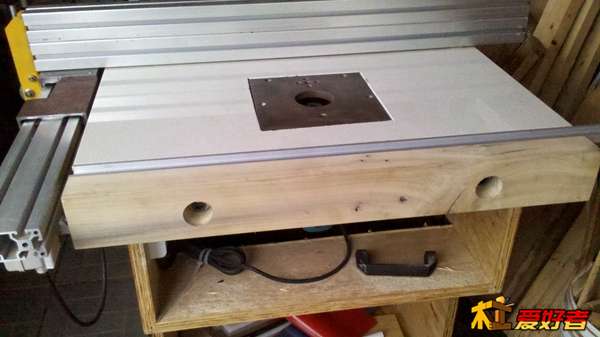

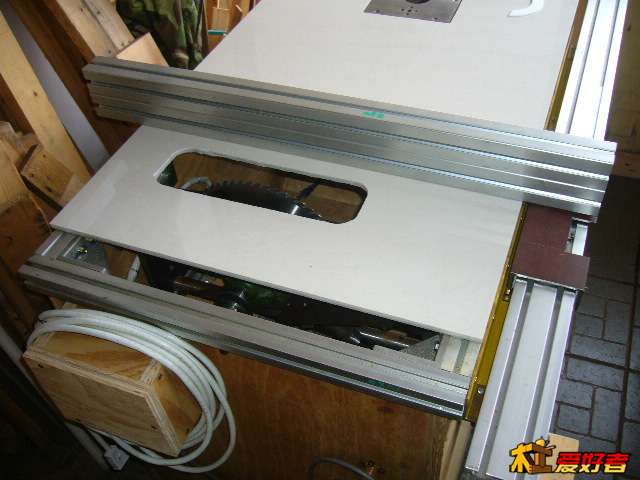

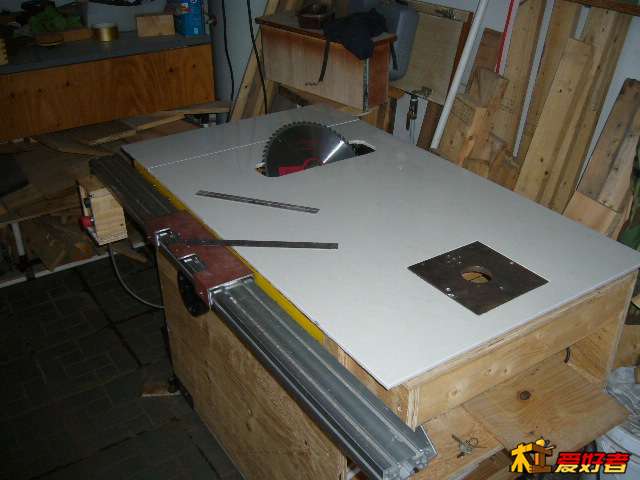

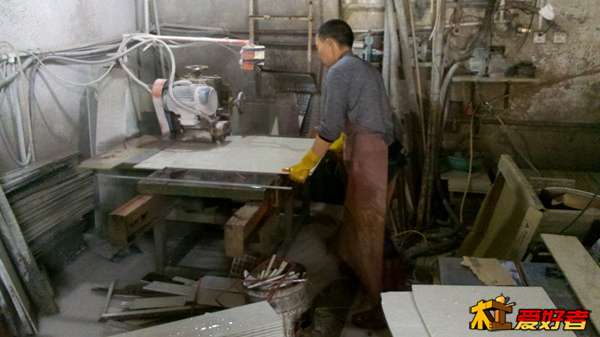

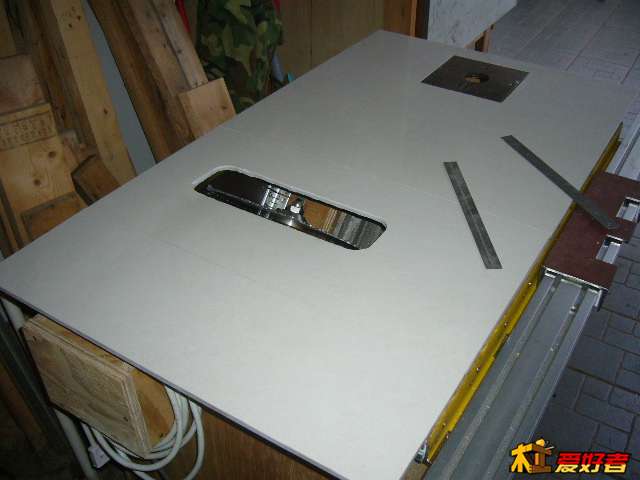

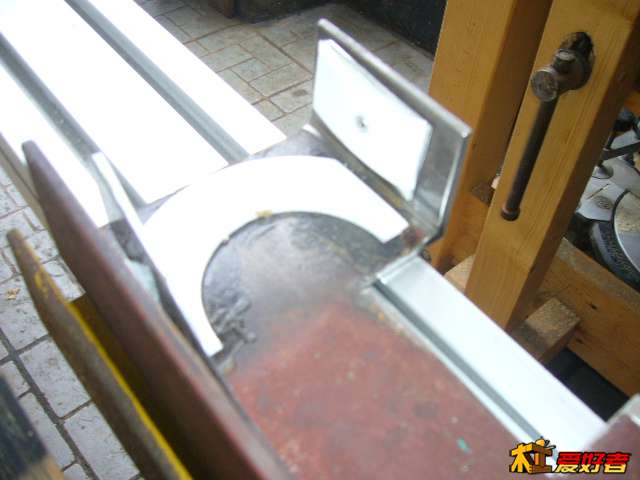

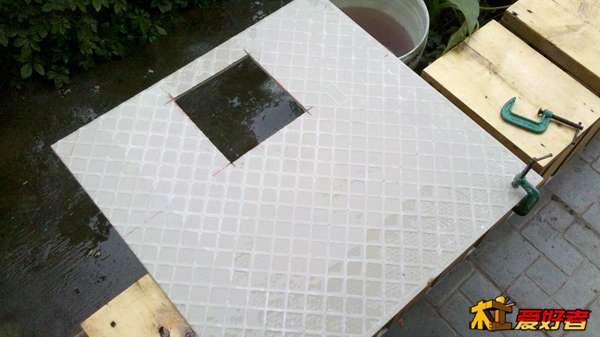

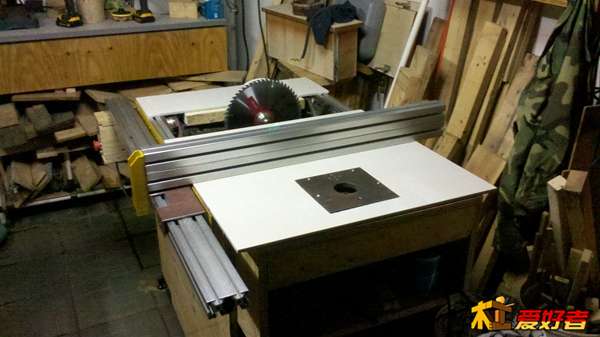

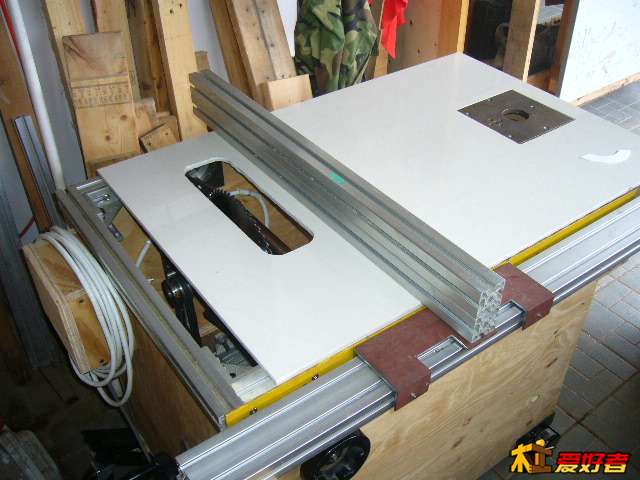

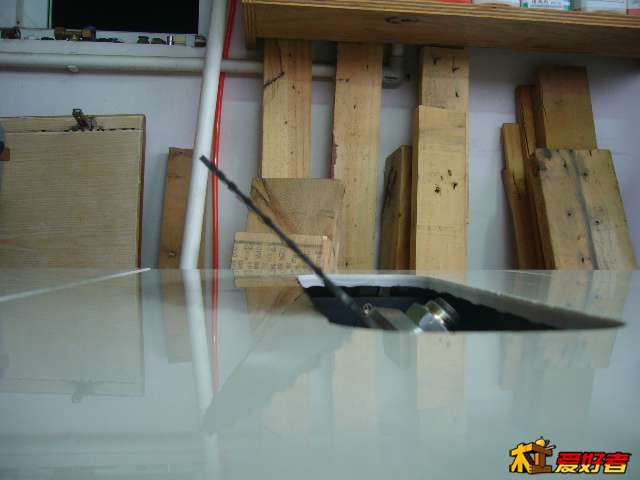

台面选用玻化地砖，看中的是他表面光滑，平整度高。

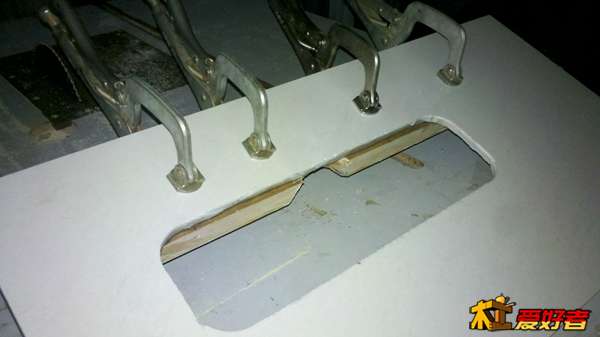

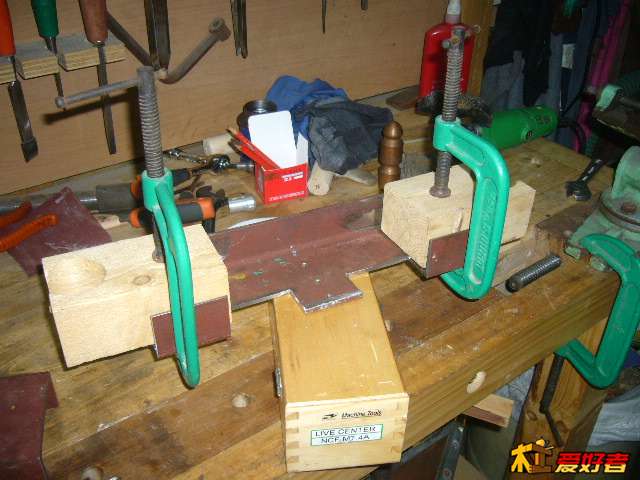

脆的弱点用背面粘木板的方法补强

1924流浪猫 · 发表于 2014-5-23 02:16:47

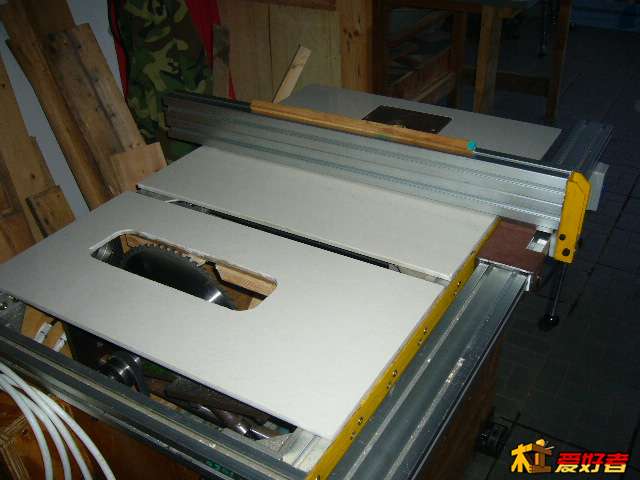

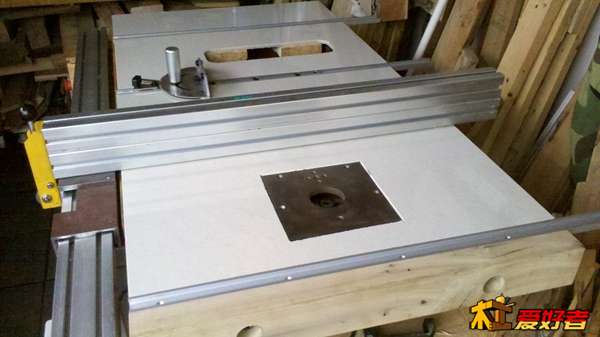

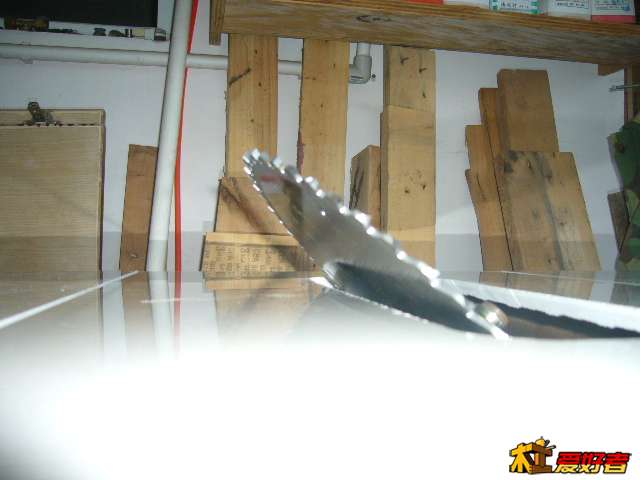

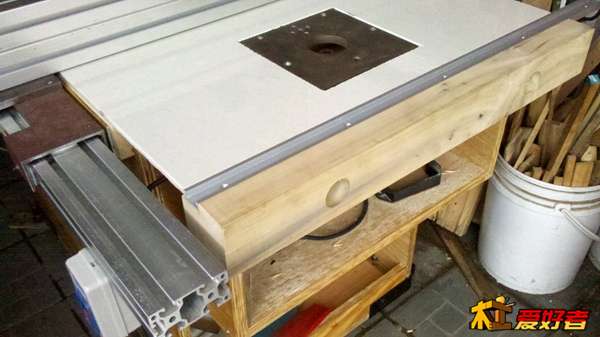

继续台面·········
