 楼主| 发表于 2014-5-18 23:34:46 | 显示全部楼层

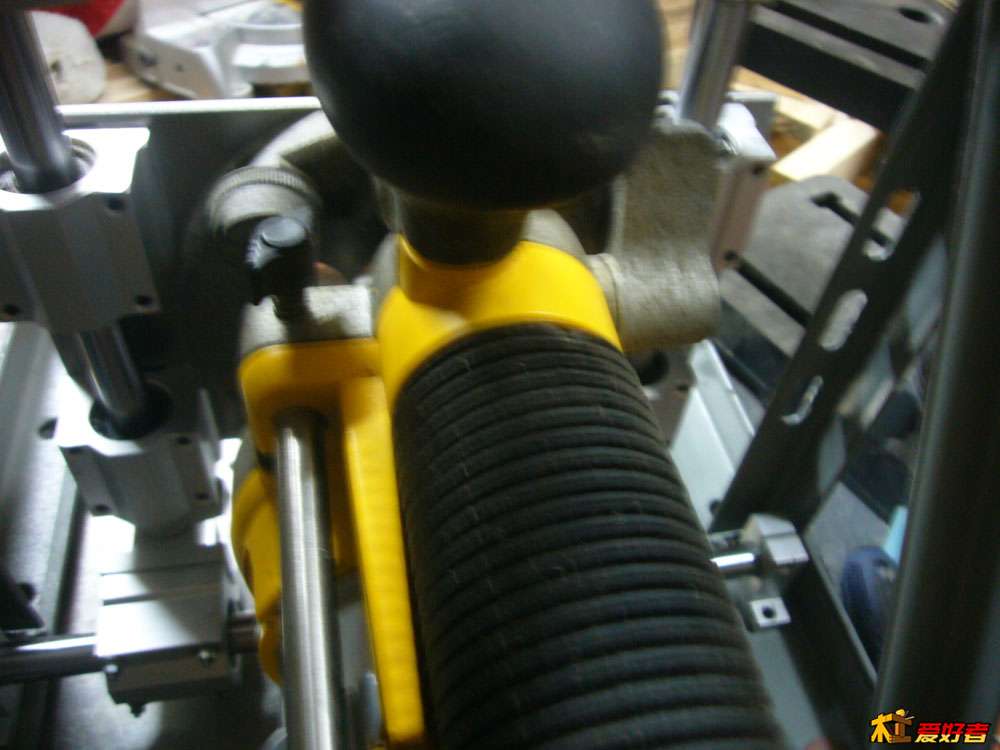

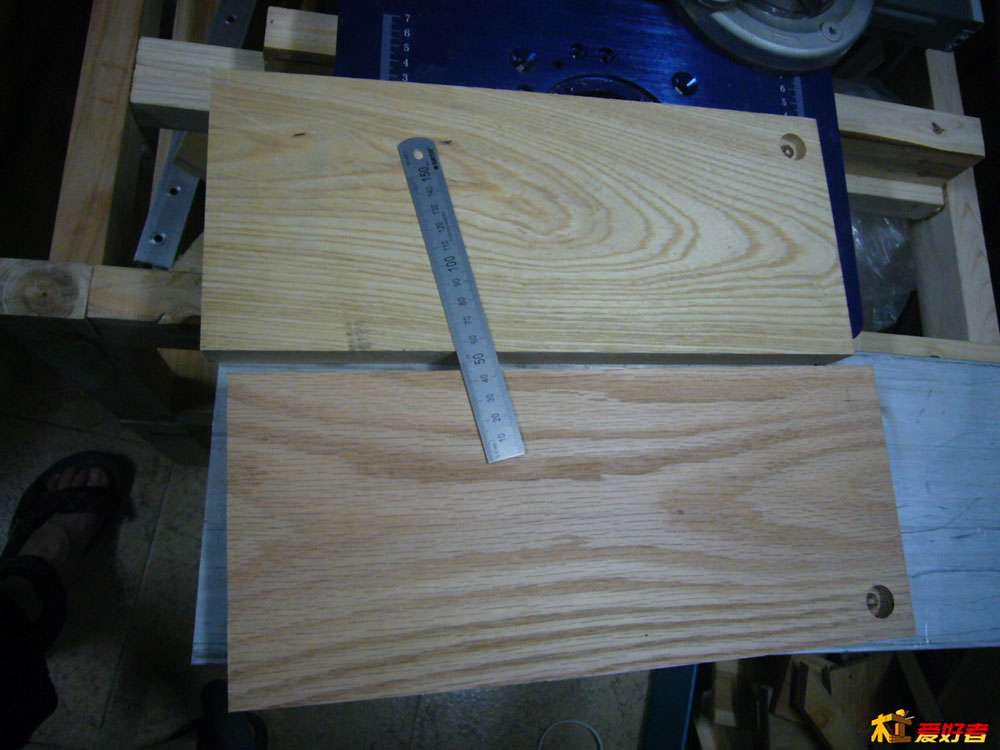

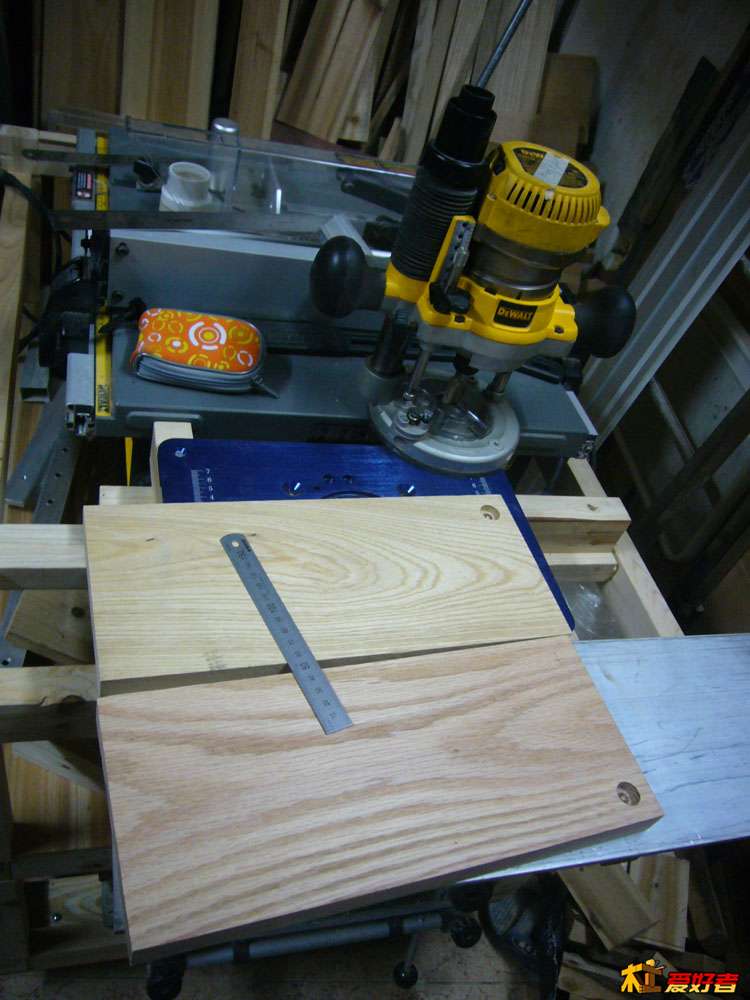

第三天,补上装好雕刻机的图片,之后选了2快脚料,一块红橡,一块水曲柳做平台的托板,用压刨压过的木板顺滑如丝,雕刻机压了个洞藏住机架上突出的螺丝头。6 p( @7 ^3 H6 e  W* d3 _8 o$ c
P1080884.JPG P1080885.JPG P1080886.JPG P1080887.JPG P1080888.JPG P1080889.JPG P1080890.JPG P1080892.JPG P1080891.JPG ! F! r; y; [' P0 S" A  S5 P
  q, ^5 p) I1 l, B: o( L
连续中: L+ ]0 z: a; ?7 ~4 J; z
回复 支持 反对

使用道具 举报

发表于 2014-5-20 20:35:59 | 显示全部楼层
顶一下,东西不错,就是感觉越来越复杂,还要加升降装置
回复 支持 反对

使用道具 举报

发表于 2014-5-20 23:29:54 | 显示全部楼层
顶,期待中。。。。有升降吗,能详细讲解一下升降吗,我也打算搞一个
回复 支持 反对

使用道具 举报

发表于 2014-5-20 23:36:31 | 显示全部楼层
求光轴尺寸,和滑块尺寸,还有支撑杆尺寸。。。。我买的滑块和支撑架螺丝孔对不上,求教啊
回复 支持 反对

使用道具 举报

 楼主| 发表于 2014-5-20 23:37:32 | 显示全部楼层
永恒的爱 发表于 2014-5-20 23:29
4 S3 s1 G9 }/ n7 E: h顶,期待中。。。。有升降吗,能详细讲解一下升降吗,我也打算搞一个

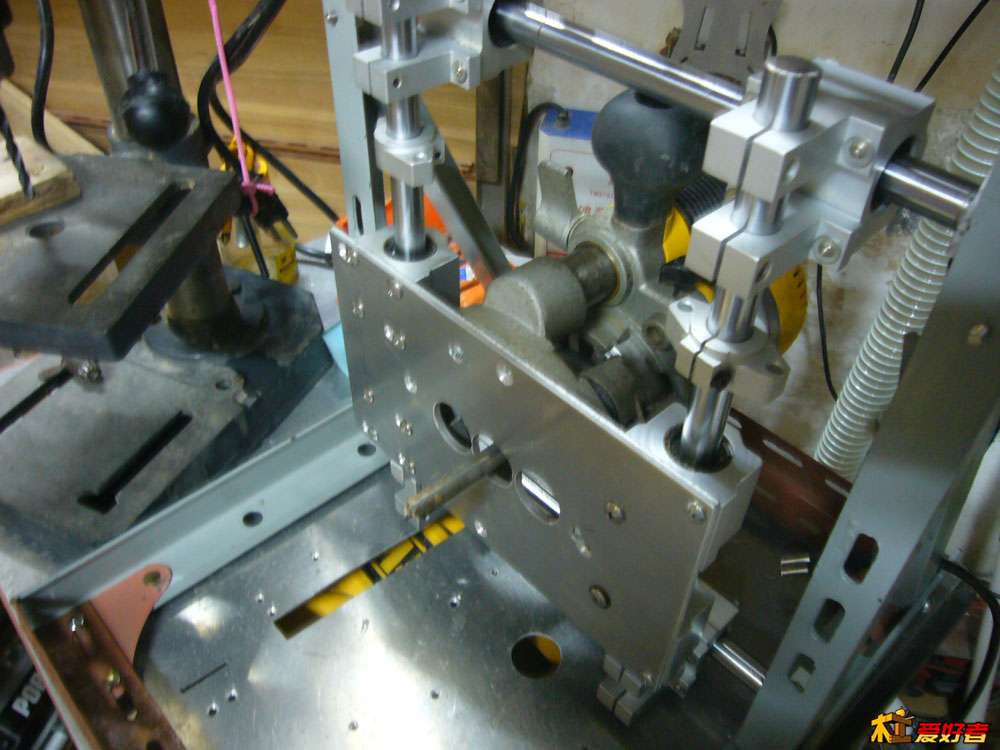

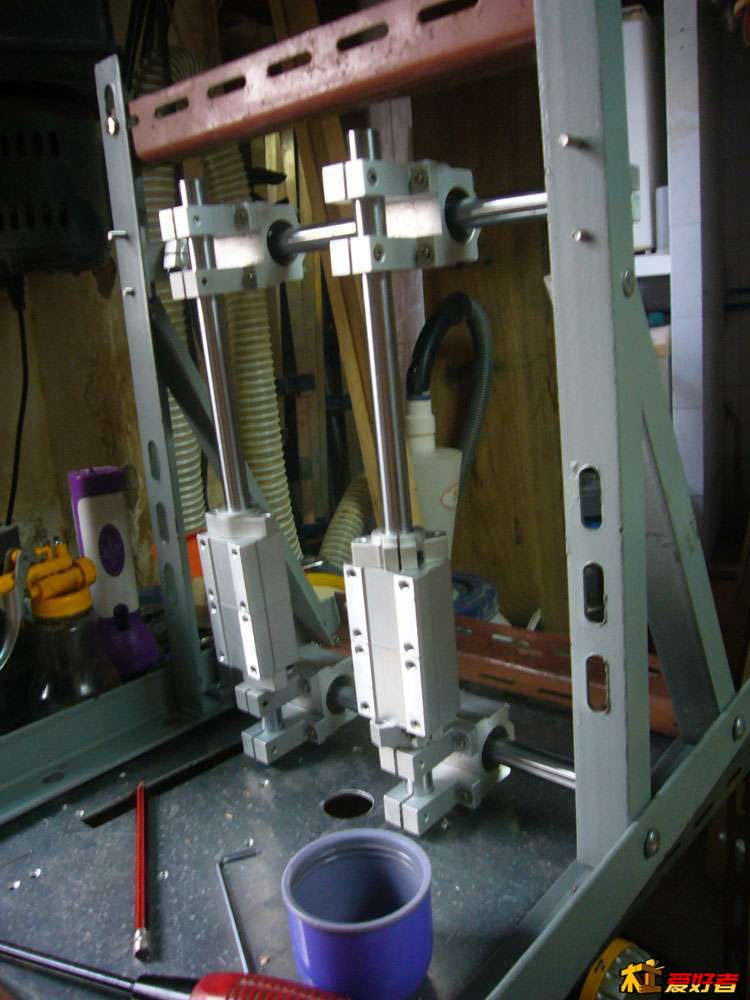

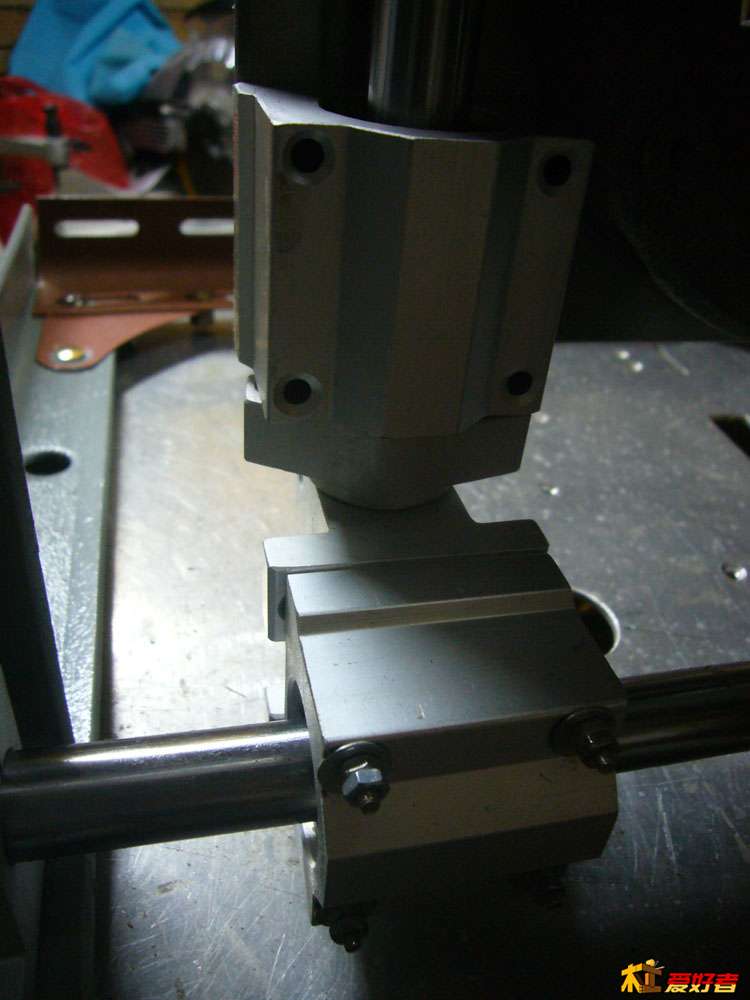

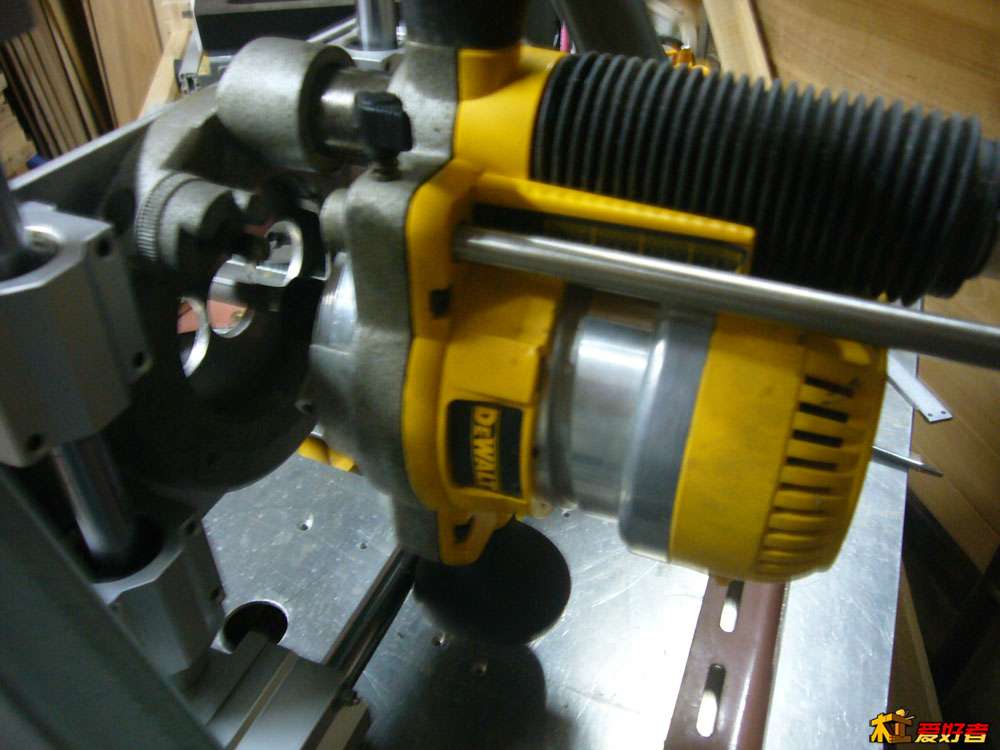

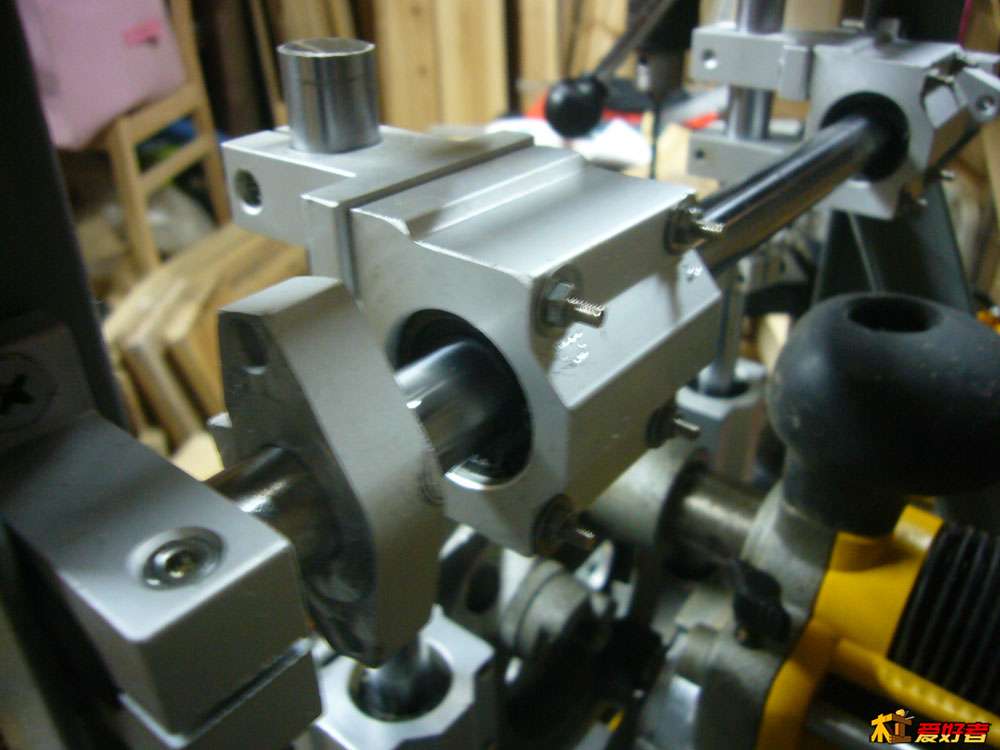

( E' I* @- V2 l这侧装是3轴的,dw618的下压座为z轴,下图就是井字形的光轴,为x和y轴
) w0 d3 ?& B2 ^7 ^
4 G1 ]  H% g! t5 Y9 j 233305oy81aq391ynnzq16.jpg 224844zsys9n9yt84tnhsk.jpg
8 r4 S" R+ A# o2 W: @- V( t5 ^* i  \
回复 支持 反对

使用道具 举报

发表于 2014-5-21 00:15:37 | 显示全部楼层
持续关注中,顶。
回复 支持 反对

使用道具 举报

发表于 2014-5-21 08:19:41 | 显示全部楼层
感觉将x轴的定位块放在两滑块中间(现在是放在外侧)可以增加x轴行程。
( H0 `) P/ [$ r6 D9 r: p5 Y+ \; j! a

评分

参与人数 1刨花 +8 收起 理由
gztv008 + 8 也考虑过,但担心空间不够,光轴下面有铝板

查看全部评分

回复 支持 反对

使用道具 举报

发表于 2014-5-21 15:55:53 | 显示全部楼层
等待楼主的最后成品。观望中。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2014-5-21 23:56:11 | 显示全部楼层
本帖最后由 gztv008 于 2014-5-22 00:00 编辑 ) m  s9 Z5 ^( N8 L9 d/ `

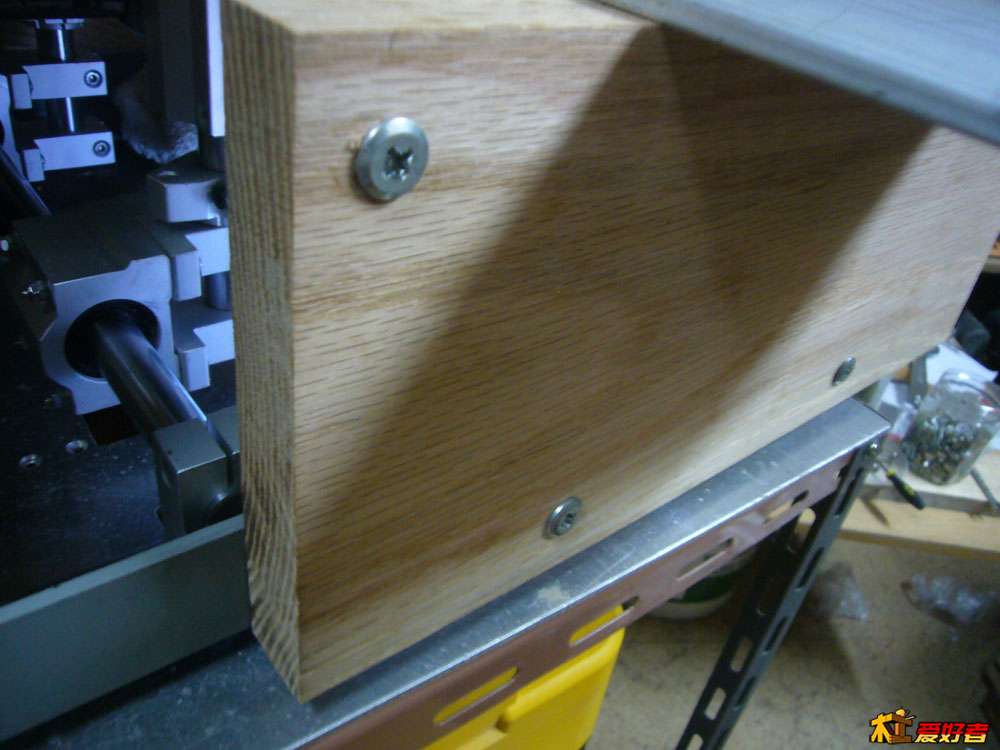

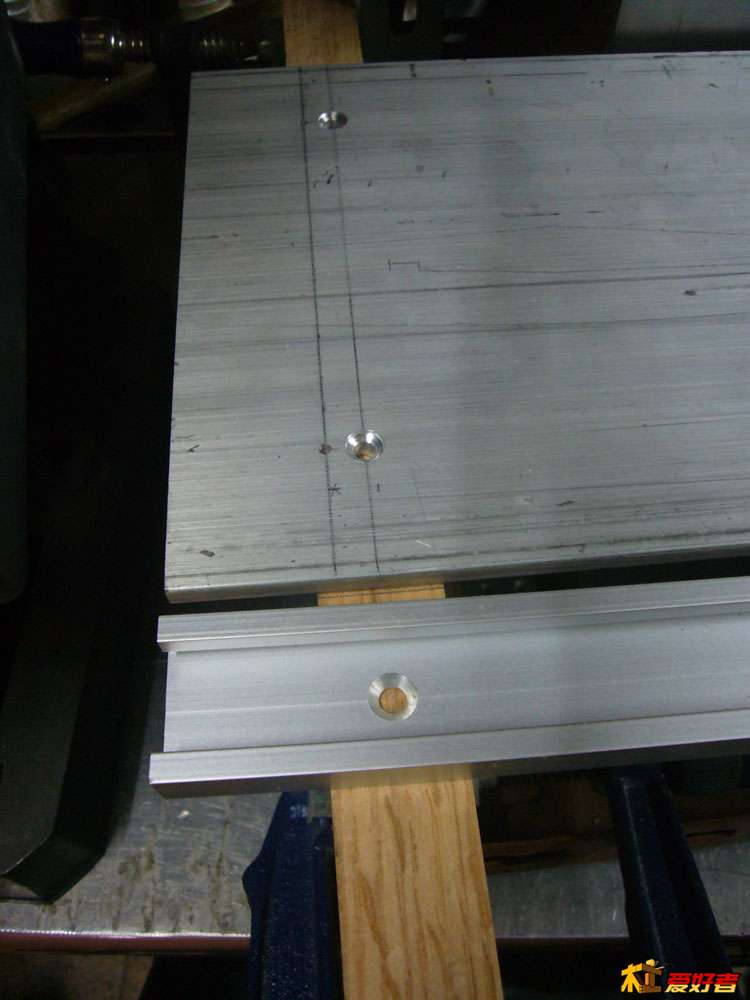

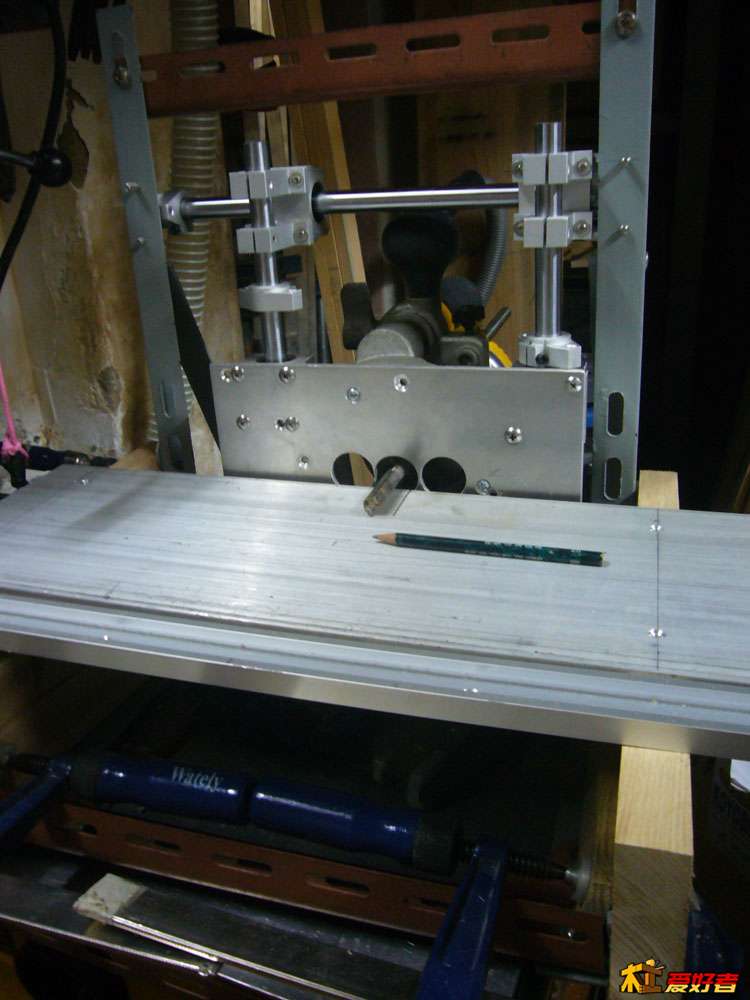

& ?% ~% j) G7 N1 b第四天:安装平台,这个平台侧面是2块26mm的木板,红橡和水曲柳,上面是5mm的铝板,铝板旁边是滑槽。6 n0 x8 I0 ]% M
P1080899.JPG P1080900.JPG P1080898.JPG P1080896.JPG
2 G4 I/ ]2 u, a! k1 I# s* J8 f
3 z- j2 l/ J2 u7 D& K# C+ Q$ Z# c& x! |; w

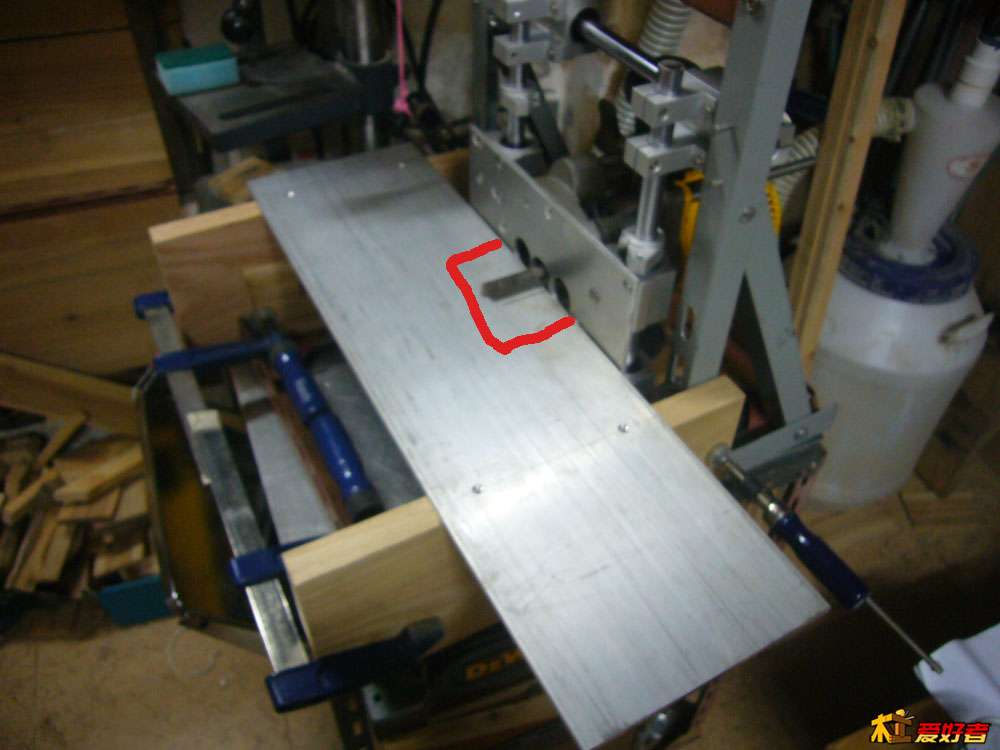

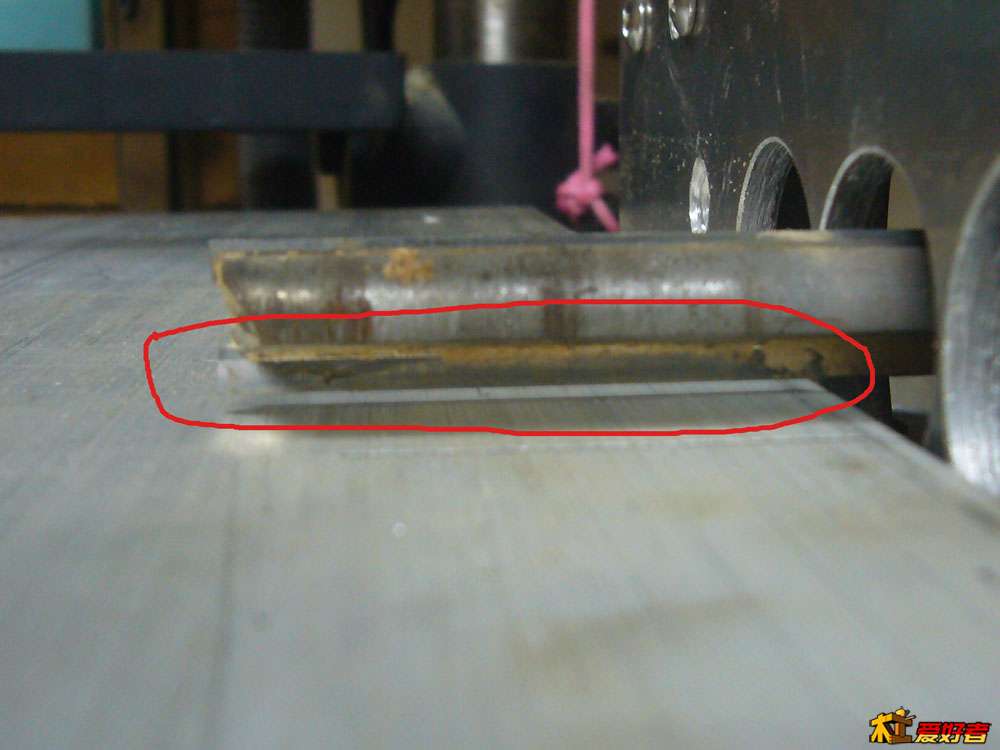

铝板距离雕刻机的底板是5mm,因为雕刻机要左右来回滑动,所以铝板的平面要平行于x轴的光轴,我是这样对位的,通过长直刀沿x轴运动来测量,x轴的起止点到铝板的距离。8 N) ]+ S4 D- E3 P) O; F
9 w/ U4 g5 T, E& i/ i- v1 ~  l+ Y+ [4 ]8 ]' H, u# r

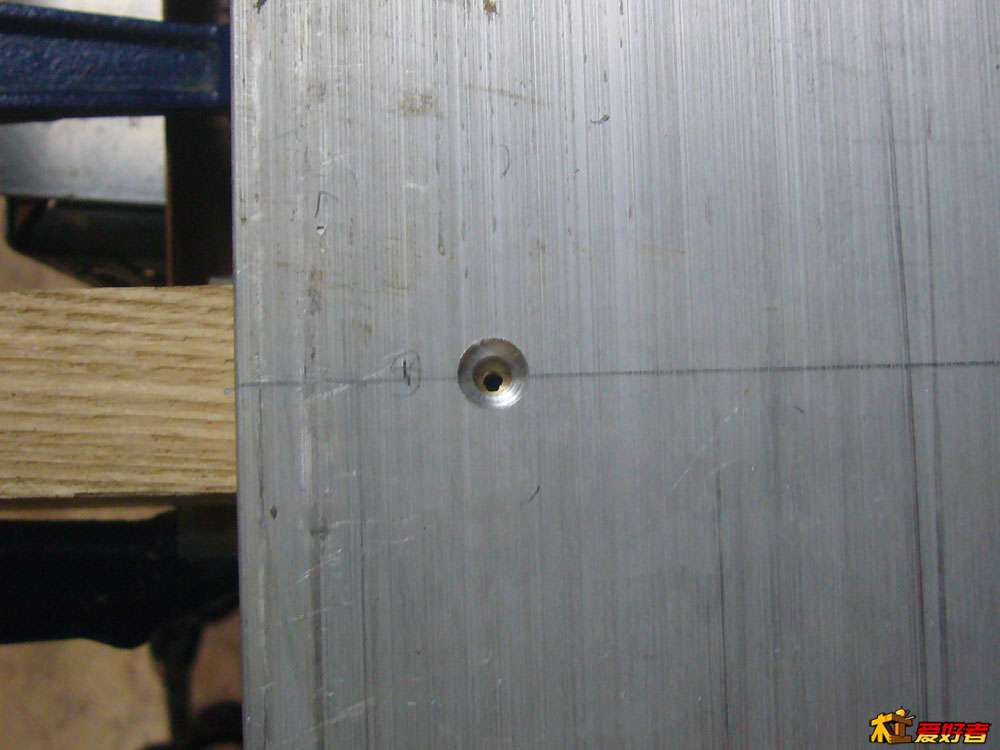

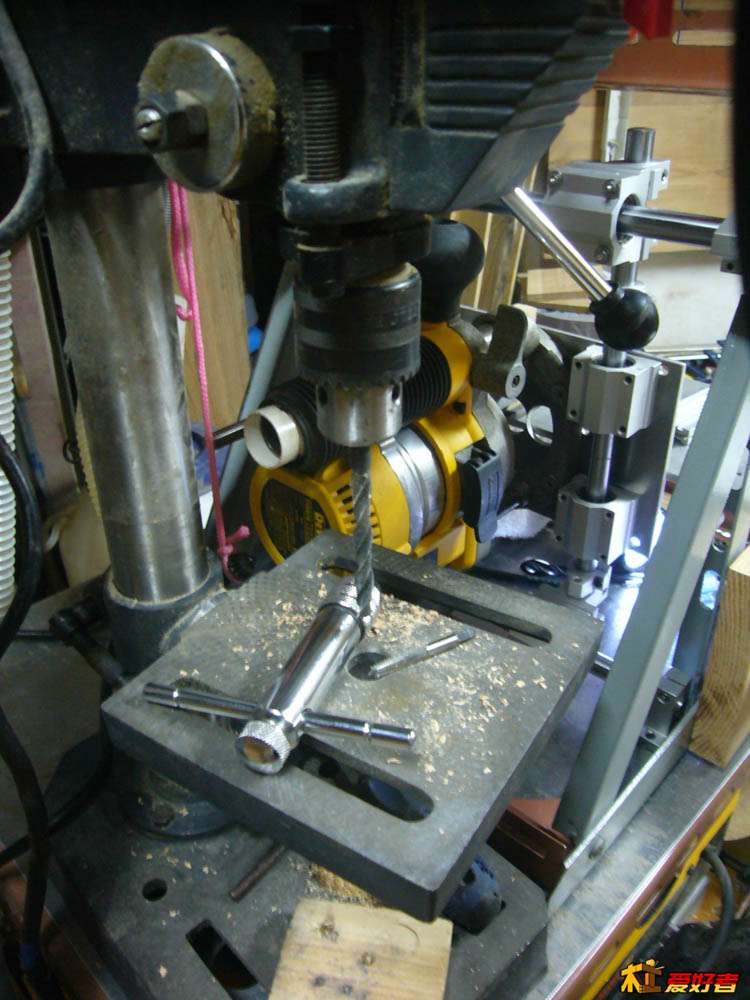

另外铝板也要垂直与雕刻机的底板,这个调整好后,先夹住侧板然后打洞,这里不能用台钻了,只能用手电钻,同样在支架上攻上6mm的丝牙。5 p* b6 o- D  v- d  K: y
P1080901.JPG P1080902.JPG 224901bpicbb3p38srlpre.jpg P1080903.JPG P1080904.JPG
! Y! K! J3 `6 _* Q  h( _( ?
回复 支持 反对

使用道具 举报
