最简单实用的双控、三控灯接线图

kaixinmugong · 发表于 2016-7-3 21:05:58

看看38楼和46楼就好

49城 · 发表于 2016-7-4 06:02:50

我师傅让我这么记，开关与开关间三根线。

kangjun66 · 发表于 2016-7-9 20:56:10

原位置进线原位置出线两个开关之间要三根线，一个位置进线另一个位置出线两个开关之间就用两根线。道理是一样的，只不过是出线位置不同。

丨毁灭丨 · 发表于 2016-7-12 17:52:15

硕龙陆哥发表于 2014-10-25 16:04
. o. c9 H- q J* B D, _这个能双控！

好像能双控。

qinray · 发表于 2016-7-25 13:47:31

看回帖是一种享受

changjie163 · 发表于 2016-7-28 23:49:25

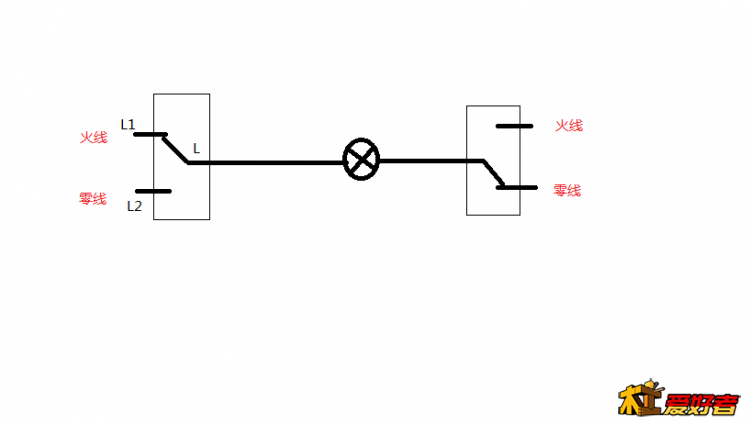

只用一条线就可以了，是的没听错，就一条线，
（在不考滤零线，火线同进一个开关的安全下）双控的电灯都是安装在两个开关的中间，没见过两个开关一起，电灯却在另一边的，现在的开关大部分都带有插座的，所以火线，零线都到开关了。要实现双控，只用一条线连两个开关，中间串个电灯就行了。

sddjy · 发表于 2016-8-17 11:06:05

bg8gfh 发表于 2014-5-16 17:58
' }6 O3 A+ c" J# {) e" y. W复杂了，双控开关之间只要2根线。

双控需要3根线，3控以上需要4根线，少一根，就麻烦了，你懂得，这说明你没有实践过

sddjy · 发表于 2016-8-17 11:07:12

changjie163 发表于 2016-7-28 23:490 v& O# ~8 N6 p
只用一条线就可以了，是的没听错，就一条线，+ h/ z2 B9 n4 x+ j' G2 k4 f
（在不考滤零线，火线同进一个开关的安全下）双控的电灯都是 ...

这是纸上谈兵

sddjy · 发表于 2016-8-17 12:39:48

在照明线路中，使用步仅继电器和自复式按钮开关，可实现多点控制，做到布线简单，节约线材，还可以做到不必改动线路就可任意扩展或改变按钮开关位置，灵活方便

changjie163 · 发表于 2016-8-17 16:05:40

sddjy 发表于 2016-8-17 11:07
# ]3 q7 {4 n9 v) l+ {这是纸上谈兵

都不知道安装多少楼房了

alont · 发表于 2016-9-10 12:57:12

装个几十元的红外感应灯，全部问题解决。全自动感应，手都不要用到，还可用电池。

weiqiud · 发表于 2016-9-11 15:45:24

flyfish19730518 发表于 2014-5-17 12:47% h- ^0 ~, F% L* G
3联就是在双联的基础上串联一个3联开关（双刀双掷开关）。可以无限制添加3+N

萦绕在我脑中的迷团终于解开了，很直观

壁柜专家 · 发表于 2016-10-29 07:42:30

百度一搜多开图片开关之间都是两根线，简单明白。你这个反而复杂，自己画的吧，火线零线都乱画开关居然跑了三根线，你这要是安个4开5开只有你才看的懂你的走线，乱搞。

途中的味道 · 发表于 2016-11-8 04:18:49

下山虎发表于 2014-5-16 20:20
4 l+ A! C, @$ T+ u: \: S9 O: x另火线进开关很危险

从来都是火线进开关好吗？标准就是这样！！！
你电工是体育老师教的吗？

途中的味道 · 发表于 2016-11-8 04:19:36

楼主，电工不过关
