最简单实用的双控、三控灯接线图

时间都哪去了 · 发表于 2014-5-17 17:55:22

当然了，每个开关都能控制灯。。楼主的方法也可行。不过有前提。就是另一个开关没有到灯位的穿线管。只有2个开关之间有连接。那楼主的方法就是唯一可行的。开关之间有3根线。

时间都哪去了 · 发表于 2014-5-17 17:56:52

正常情况就是开关直接2根线。灯位进一个开关。火线进另外一个开关。实现单连双控制。

bg8gfh · 发表于 2014-5-17 19:38:50

火线，零线除了用于插座时，最好不要同时进一个开关，修死你。

兜兜里_~~~~藏着 · 发表于 2014-5-20 22:07:43

每个开关都能控制一个灯的接线图。

烟台小康 · 发表于 2014-5-20 22:36:15

bg8gfh 发表于 2014-5-16 20:00 . d& n) l/ I3 s: l0 M
自己看看，两个开关之间是几根线！

我是电工，好多理论和实践是不一样的，你现在看是二根，可是实际中基本要下三根。实际中我也做过两开关只用一根线的，这样还要实现两地控制。具体情况要具体分析。

烟台小康 · 发表于 2014-5-20 22:41:26

bg8gfh 发表于 2014-5-17 19:38
$ p `/ ^" d" O; b' Q: r9 {火线，零线除了用于插座时，最好不要同时进一个开关，修死你。

我自己家做，我会都进接线盒的。为什么0线不进呢，进就进吧，加装改装都方便。还有一个好处就是这样空中就不用留分线盒。缺点是费线。修死我也愿意。红火兰0，黄绿地。没有什么好怕的。除非你家里天花板上0线满天跑。这样还有个好处是，附近要再加装插座一类的，打开引一个过去就好了。做电工的不怕修。比修电视容易多了，。

bg8gfh · 发表于 2014-5-21 07:17:33

楼上的，语文是体育老师教的吧，我说的是不要进一个开关，不是说进一个接线盒。
我93年开始做电工，现在是电气工程师。

兜兜里_~~~~藏着 · 发表于 2014-5-21 19:35:01

三楼的才是正确的。用两个单刀双掷开关就可以了。

三达 · 发表于 2014-5-23 08:40:41

无知者无畏啊！安全第一，一定要按照科学的方法，否则一定会有教训！

jimmyxie · 发表于 2014-9-13 21:42:27

搞糊涂了。

长尾阿鹊 · 发表于 2014-9-16 10:50:49

学习了，谢谢楼主

miaojz · 发表于 2014-9-16 18:17:03

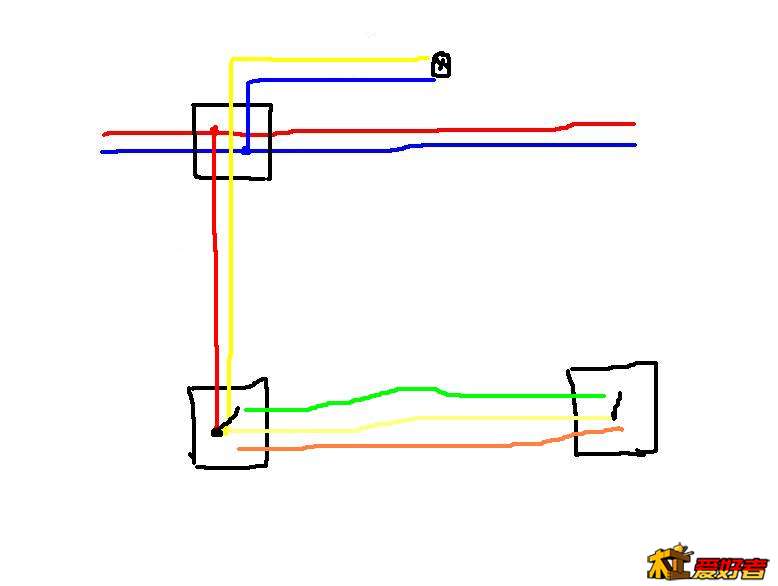

这是实际接线图。
很多双控都是原来的单控改的，在另一处加一个暗盒，穿3根线到原开关即可。

木石的传说 · 发表于 2014-9-16 21:15:40

楼主画的图不规范

tarcy_tw · 发表于 2014-9-17 17:51:56

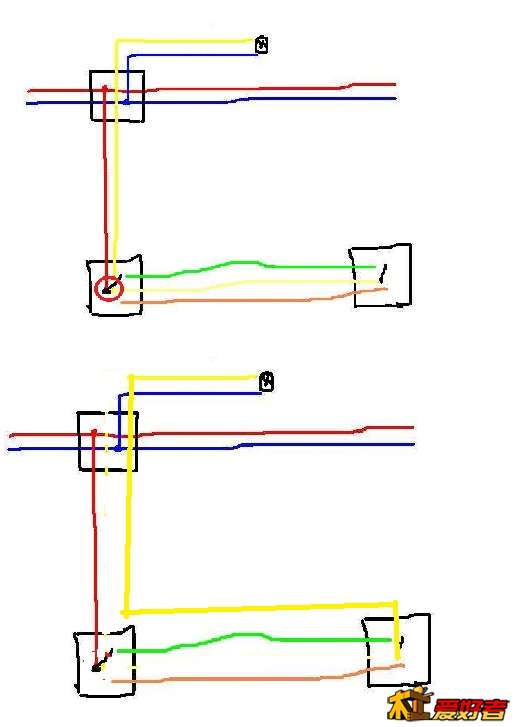

这个图有问题吧，红圈的地方要连接？那开关没用了，如果不连接，不就是3楼画的图吗，只是沿接线盒要走一条线，楼主说的3条线就是下图的那条黄线吧，只是走线，不能进开关的吧！

A木工房 · 发表于 2014-9-17 18:44:50

bg8gfh 发表于 2014-5-16 20:00 : ?" u1 U" A1 f2 d! f
自己看看，两个开关之间是几根线！

不是一样的嘛，你把火线移到右边看看
