自制木工精密小车床 铸铁轨 重型

半拉小工匠

这还是木工吗？只有佩服了！

aylxly

和马老师一样，都是精品，DIY精神十足。顶你。

续缘堂

不错，欣赏了。

liakeng

楼主很牛，车床很强

xmarmand

唉，何等羡慕，何等羡慕啊~~~

qf8901

不错的制作，顶了！

917329225

牛B.顶一个

zhangjiwenwu

这技术，干木工可惜了。专门做车床吧

qwer008008

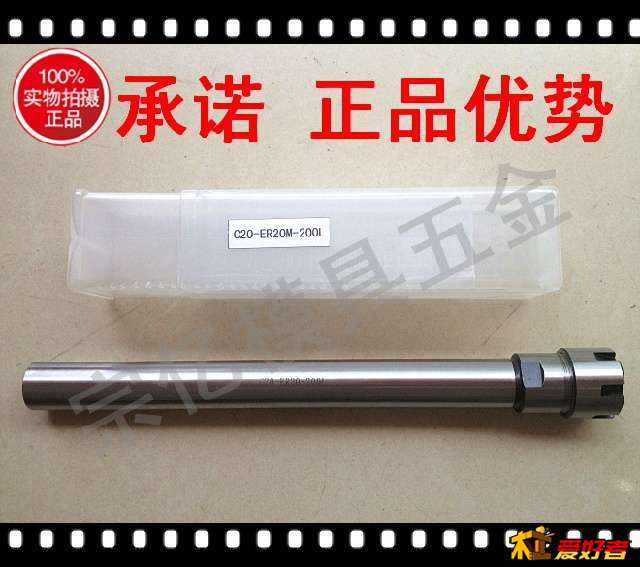

你的ER延长杆，帖子前面型号是C20-ER20M-200
2 x) l8 T/ a9 t. Y, C" C0 S1 O
/ O, A8 o: i  t* y: `- [

1 U) N' p1 H9 S9 L6 I7 S; l
+ m1 g! ~0 v7 i5 ^$ \& {2 i可是后面又变成ER25UM,这是咋回事？还有，你讲的C20-ER25M-200，我找了很久都没找到，能给个链接吗？谢谢！


; `; [! F; H! C) R* ]3 e; W

holyland

qwer008008 发表于 2014-6-15 23:59
# O* `8 J' x3 k你的ER延长杆，帖子前面型号是C20-ER20M-200

不好意思，误导了，那个杆的图片是示意，后来发现也不好改了。
/ g- k; v" `  C4 V. c6 X     杆的型号就是c20 -er25um -200l    ，淘宝一搜就有。
         型号的含义是这样的。
  t+ O/ E) X5 a5 K4 d5 N% a          c20是杆的柄径是20mm，
           er25是夹头的型号，er25最大可以夹16mm的柄，
     um是夹头螺帽的型号，表示是圆形的螺帽，还有A形的是六角形的。                    200表示杆部（不连头部）长200mm。
          买的时候要注意，有条件最好拿着轴承去店里配，这种杆一般是标准的杆径，或者负一两丝，这个在公差允许的范围内。也有人买过发帖说很紧的。
" j" S5 G  e, [    而轴承要求紧配合。比如20mm内径的轴承安装的位置最好是20mm正一两丝这样。   如果杆径是标准的，轴承可以很轻易的套进去，不是很紧，但用手感觉不到间隙。
' O& y1 v$ D  }# W          不过  松点做木工问题也不大，受力时略有震动。
; w& k( ^5 U0 @    网上买可以和店主联系一下，说要装轴承做无动力主轴的，让他帮忙挑一下。
) R& [1 B  {* ?/ N7 ^+ [& Z. w

wsdty

槽钢中间的曹怎么搞的 铣床？

qwer008008

holyland 发表于 2014-6-16 08:14
不好意思，误导了，那个杆的图片是示意，后来发现也不好改了。
     杆的型号就是c20 -er25um -200l     ...

好详细，谢啦

不经意的回眸

轨道很关键啊

8zippo8

好贴留名

174801344

强啊！老哥怎么不买个台钻啊，手电钻很累人的～～
