自制木工精密小车床铸铁轨重型

情。莫离 · 发表于 2014-4-27 12:55:10

不知道那个变频器用着怎么样，我还发愁我的电机是三项电的呢，用变频器后电机扭矩会不会变小啊

holyland · 发表于 2014-4-27 13:00:48

变频器挺好用，但是开起来电机会有尖锐的电磁噪声，变频器的通病了。但是不大。车东西的时候就听不见了
这个变频器是220进，三相220出。 3相电机要改成三角型接法，我测了一下电流，功率没什么损失。不知道你的电机是多大的。用的时候要注意低速时候电机散热。因为低速时散热风扇转速也低。一般专用的变频电机风扇是独立的

皮拖子 · 发表于 2014-4-27 20:27:57

威武。。霸气。。说的就是你~~

.小猫钓鱼 · 发表于 2014-4-27 21:31:26

中国人从不这昂扬

252044894 · 发表于 2014-4-27 23:32:27

好好学习天天向上

DUOMEITI · 发表于 2014-4-28 10:54:26

holyland 发表于 2014-4-27 09:38 ) z3 q T; \* u, D* x& z
看这张图，还有前面的两张，已经很清楚了。
/ i* P2 I1 r( M7 |+ q . M0 {- l6 H8 z1 p& i
转动横杆，那根螺丝就会被上下拉动，调整螺丝位置，杆 ...

很强大，最强大的当属这个，简单实用，但有一个问题就是远端的同心问题怎么接解决，请楼主解释一下。很亲切，因为我在两年前收到一个同样的电机及减速箱，很新，电机很棒轴颈19，电机目前暂时用到自制镂铣机上，声音温和，动力强劲。另外减速箱里有一套非常特别的可以离合的蜗轮蜗杆机构，不知楼主为什么没有提及？合理利用，又将诞生一台非常强大的带微进给功能的铣床。

holyland · 发表于 2014-4-28 14:12:10

DUOMEITI 发表于 2014-4-28 10:54
5 r* u- t7 p/ u很强大，最强大的当属这个，简单实用，但有一个问题就是远端的同心问题怎么接解决，请楼主解释一下。很亲 ...

   远端同心？指尾顶到远端的同心吗？  是这样的
   1、首先两根轨道要平行且在一个平面上。然后装车头箱的时候夹一根检验棒（我用一根磨制过的轴代替），我的图片上也有，垂直和水平打表保证检验棒平行与导轨。这样车头箱就装正了。

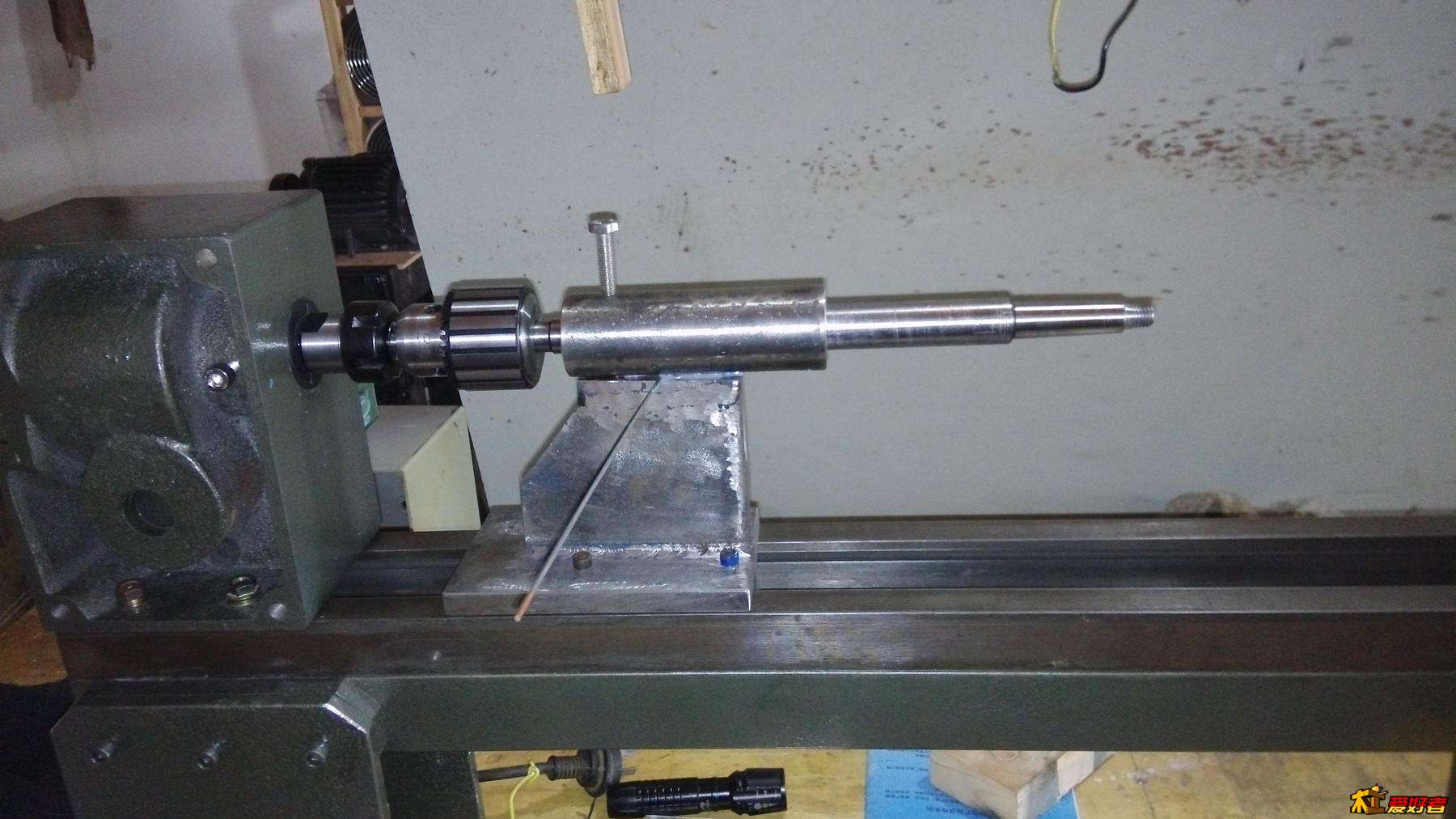

      2、在此前提下就像我图片上那样，在卡盘上加一根钢棒，然后把尾顶装上钻夹头夹住钢棒。这样尾顶轴和套筒就位于卡盘中心线上。如图将尾顶底座推到套筒下面，加ab胶定位后去焊接。这样无论尾顶推到什么地方都位于卡盘中心线上。不过焊接产生了变形，工业机床都是整块铸铁，咱没那条件，也没必要。

后面有两张尾顶收回和伸长对顶尖图也验证了这个，当然误差是有，即使是工业精密机床也存在公差的。

你说的离合机构的孔就是我的主轴孔。做铣床比车床麻烦的多，以我现在的加工条件基本不可能做出有精度的东西。

小黄颡 · 发表于 2014-4-28 18:20:32

本帖最后由小黄颡于 2014-4-28 18:21 编辑

修补轨道，可以用农机胶，它是一种环氧树脂胶，修补机床轨道非常给力。将轨道铁粉掺入其中一种组份混匀，再加另一种组份搅拌，最好事先放在冰箱里冷冻降温一下，然后它会凝固得非常慢，有充分时间来使用。过2～3小时硬化不变形，24小时达到最高强度。另外，可以自制轨道打磨工具的。先用块铝合金铣出两个直角面确定好直线度和角度，在里面小心地贴好砂纸，慢慢打磨，利用长度比来稀释导轨打磨误差，最后可以得到精度非常好的轨道（DIY精神----除了费事精度比机加工的高）

小黄颡 · 发表于 2014-4-28 18:30:24

DUOMEITI 发表于 2014-4-28 10:54 / E9 [* i! Y7 r2 p; R$ S
很强大，最强大的当属这个，简单实用，但有一个问题就是远端的同心问题怎么接解决，请楼主解释一下。很亲 ...

我告诉你一个最强大的远端同心度怎么调的超级简单办法，越远同心度越好，呵呵。N年前，我也热衷于DIY的时候，被找同心度的问题折磨得无以复加。有一天在玩某种玩具的时候，忽然发现激光棒玩具很有意思。给激光榜再加一块小透镜和限制孔，让它在需要找同心的距离上产生一个极小的光点，然后直接把激光棒夹到主轴上，不需要同心，有一定角度最佳。然后让主轴旋转，激光棒的光点在需要找同心的平面上会画出一个圆来。那个圆心就是同心点啦。

青海湖2131 · 发表于 2014-4-28 22:14:24

我也正在做哈哈哈这个必须顶！！！我做铝合金的还在买零件中

dzqbh2 · 发表于 2014-4-29 09:11:02

认真拜读，发现没列支卡盘成本

holyland · 发表于 2014-4-29 12:47:57

dzqbh2 发表于 2014-4-29 09:11
/ ]% l2 x9 h; O( J& X认真拜读，发现没列支卡盘成本

卡盘是做上一个车床时买的160元

情。莫离 · 发表于 2014-4-29 13:04:45

holyland 发表于 2014-4-27 13:00 / p' Q( \) c8 M( e) D8 [" ^
变频器挺好用，但是开起来电机会有尖锐的电磁噪声，变频器的通病了。但是不大。车东西的时候就 ...

唉，我说这两天没看见您回复呢，原来是没看见，我买的是他家那个175元的，算上运费190，我又加了外置调速开关电位器，总共200大元，就等您给回复变频器行不行呢，这下放心了，我的是750瓦的电机，也有一个370瓦的，

holyland · 发表于 2014-4-29 18:18:05

情。莫离发表于 2014-4-29 13:04
( _; _7 S) i( S- Y8 n+ u唉，我说这两天没看见您回复呢，原来是没看见，我买的是他家那个175元的，算上运费190，我又加了外置调速 ...

你买的是750w的吧。上面应该带一个电位器的。不过太小了手感不好，可以去淘宝买个铝合金拉丝的音响用的电位器，就是一个滑动变阻器。
这种变频器输出是三相220v的，把电机改成三角形接法动力要强点。频率可以上到60hz。
不过我的250w电机感觉动力已经很好了，运行稳定很安静。备用的750w电机就没用。

情。莫离 · 发表于 2014-4-29 19:31:17

holyland 发表于 2014-4-29 18:18 ^- d7 n7 n( @7 e% y4 i; E0 v" q
你买的是750w的吧。上面应该带一个电位器的。不过太小了手感不好，可以去淘宝买个铝合金拉丝的音响用的电 ...

嗯，等到了我看看吧，如果不损失功率的话，370，就差不多了，我的皮带轮用的A型皮带，上紧了怕带不动，
