楼主: casper_163

巧用变径套做小床尾座

 火.. [复制链接]
发表于 2014-10-31 09:52:16 | 显示全部楼层
casper_163 发表于 2014-4-22 12:48
$ E3 |) w% b+ k$ n" @这个不难,直柄变径套,内部莫氏锥度,外径是直筒的,并且是整数直径(我这个是莫氏1的,外径20mm).所以 ...
( j) u' k1 G( z- f' Y' T2 |
这个直柄变径套可以做主轴吗?
回复 支持 反对

使用道具 举报

 楼主| 发表于 2014-10-31 09:58:52 | 显示全部楼层
wuyulunbi8090 发表于 2014-10-31 06:48 2 N0 m+ m% m, r- h) {* R
大神  出吗 ? 这么好的手艺完全可以致富啊
2 n% N) P0 P% [. p1 S
谢关注,这个尾座的特色就是自己很容易DIY,自己D一个很简单。
9 i4 p: ~# G: B
回复 支持 反对

使用道具 举报

发表于 2014-10-31 10:41:55 | 显示全部楼层
这小床真精致啊
回复 支持 反对

使用道具 举报

发表于 2014-11-14 22:31:35 | 显示全部楼层
做得不错
回复 支持 反对

使用道具 举报

发表于 2014-11-15 18:00:19 | 显示全部楼层
新手在这里又学习了!
回复 支持 反对

使用道具 举报

发表于 2014-12-16 20:56:43 | 显示全部楼层
利用变径套做尾顶,学习了。
回复 支持 反对

使用道具 举报

发表于 2014-12-30 20:50:34 | 显示全部楼层
钻夹要换成呆顶针怎么换呢,没看到可以退出的部件啊
回复 支持 反对

使用道具 举报

发表于 2014-12-30 21:00:45 | 显示全部楼层
凤凰水晶泪 发表于 2014-12-30 20:50 ( t8 Z0 s$ m5 B" t/ Z/ F
钻夹要换成呆顶针怎么换呢,没看到可以退出的部件啊
7 d; Z8 j7 a) Y/ ^" [
变径套没有蘸火吗,能打得动吗?
回复 支持 反对

使用道具 举报

发表于 2014-12-30 22:53:27 | 显示全部楼层
从材料的做工上,就知道要花不少钱,还弄了小日本的材料
回复 支持 反对

使用道具 举报

发表于 2014-12-30 23:17:08 | 显示全部楼层
楼主的底座导轨哪里买的啊   给力
回复 支持 反对

使用道具 举报

 楼主| 发表于 2014-12-31 00:20:59 | 显示全部楼层
小玩家 发表于 2014-12-30 23:17 9 h3 J" u% F, G3 N
楼主的底座导轨哪里买的啊   给力
' o* ]6 K) X2 M# u
是个日本的桌面小床,主轴、导轨和齿轮完好,中拖板丝杠弯了,尾轴缺失,自己一点点修复的。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2015-1-1 22:13:35 | 显示全部楼层

巧用变径套做小床尾座›升级带进给~!

本帖最后由 casper_163 于 2015-1-2 10:54 编辑 / F' h' T7 s5 ]5 ^. p
* W7 e/ b1 m7 L7 V2 w% h
       新年第一天,更新此贴~!
! @3 {+ l8 o" x" Q, _       当我们尝试抓住时间的尾巴,却总是被无情的甩下好远好远... ..., [2 Y: t6 x- `
: ]' R6 h0 V! U& q
, `6 u( u& c4 B4 F  @这个小尾座算是很给力了,从做好的那天一直用到现在。因为是锁紧不能旋转的,所以一直还想做一个无动力轴做尾顶,恰好前一段时间找到一个适合的小主轴箱,所以业余时间一直忙着每天做一点...
3 v5 w) o. z$ \' H7 i       今天不说这个哈,因为看到玩木兄的帖子,心里一直惦记也想把自己的小尾顶升级成可进给的。今天XF不在家,开工喽,过程不说了,不能把无处下脚的状态给XF留下证据,再者加工过程有设备的木友一定比我了解,没设备呢还真就做不了。主要的过程是把螺丝一端车成10mm的首轮接口,详情可以看玩木兄的帖子。另一端钻4.2mm的孔,然后丝锥顶成5mm螺纹。难度大的是把螺丝顶部用角磨机打成大致的圆柱型,再细车,304的材质还真的够硬,半天开个小口,累人不说主要扰民哈~不敢一直干,干干停停总算弄完了,满屋子铁灰,扫起来黑乎乎的,绝对不能让XF看见,不然再也玩不成了~o(∩_∩)o...,最后那个螺丝尾端钻孔,没想到那么费劲~可以说最后是磨出来的。+ ?/ y8 j  P8 x  J
      可最后的难题还是没有解决,玩木兄的尾顶螺丝和变径套的连接,用了焊接,没有这条件,咋办,冥思苦想啊~
. ]7 P4 ~  h/ @8 g
5 {& J8 ?: P! {. @% H      罗哩罗嗦~上图。

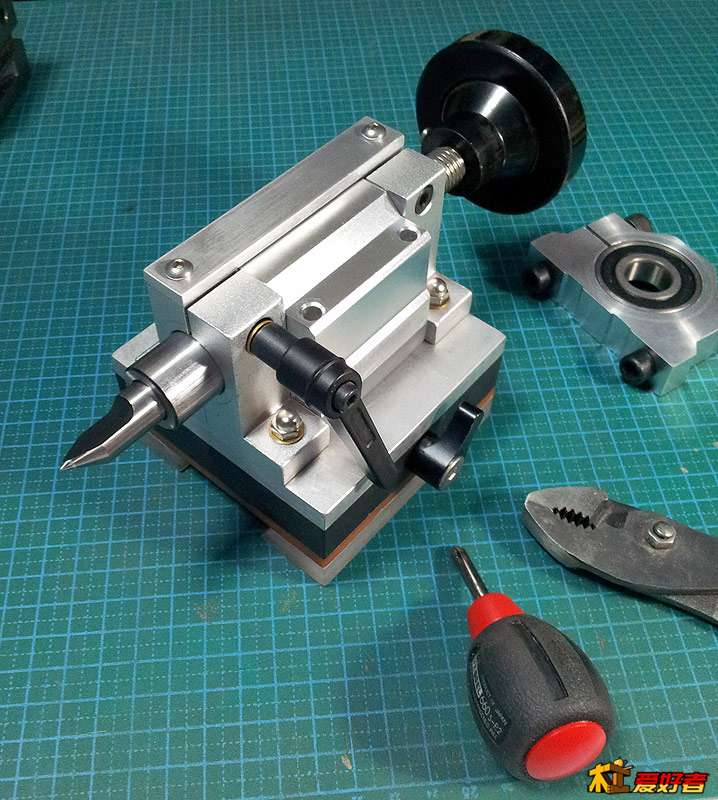

3 J; r$ h* _+ Q IMG_20150101_193907.jpg
  V/ @! ]: Q& h( k/ Y( c$ o感谢玩木兄,再不用像自己做的时候,买来一大堆东西,挨个来尝试。

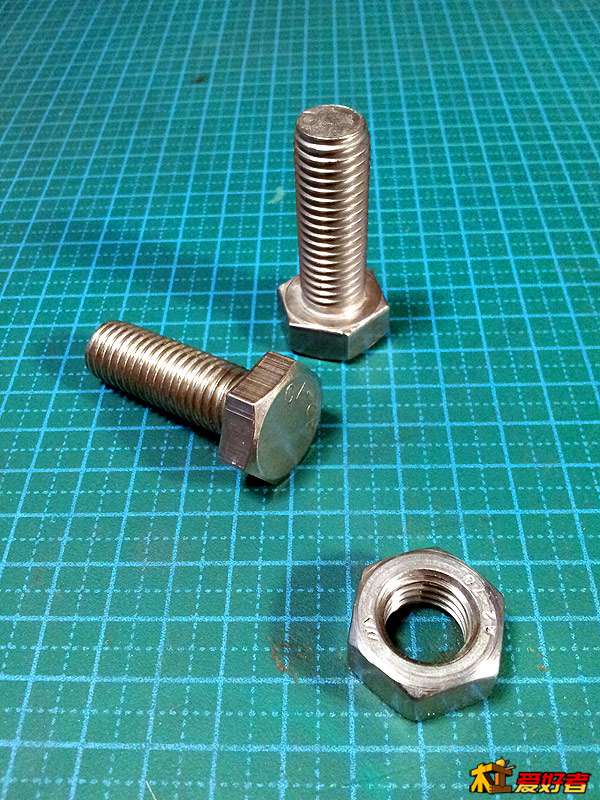

% V+ k9 E9 x( q8 H1 i. Z直接买来40mm长的M14螺丝、螺母。材质:304不锈钢。" v0 r6 V3 U+ r( Z5 l

5 _" H2 B" Z$ U) \3 P0 Q; a5 O IMG_20150101_194946.jpg

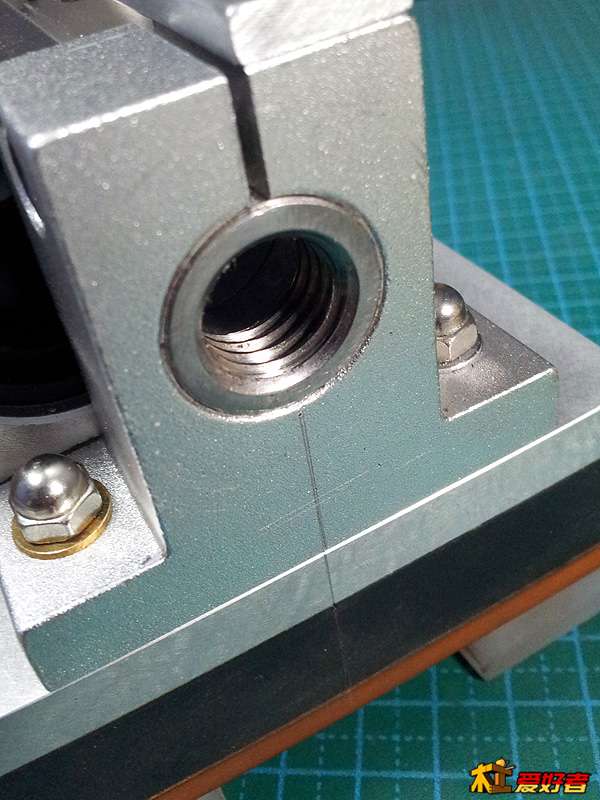

' f9 W% v) H; S/ q螺母用角磨机打成大致形状,上车床细车成外径20mm圆柱。) a# T6 B/ q& X+ a8 u
车了好久,就是套不进去光轴支架,再车一下,艾玛,小了!没办法,垫了一圈砂纸,用台钳夹进去!
; V# {2 c3 Q4 m
$ `- ]% c" _1 W; O9 L IMG_20150101_195158.jpg * E% P& `: B* u9 y  L6 ^/ z7 q

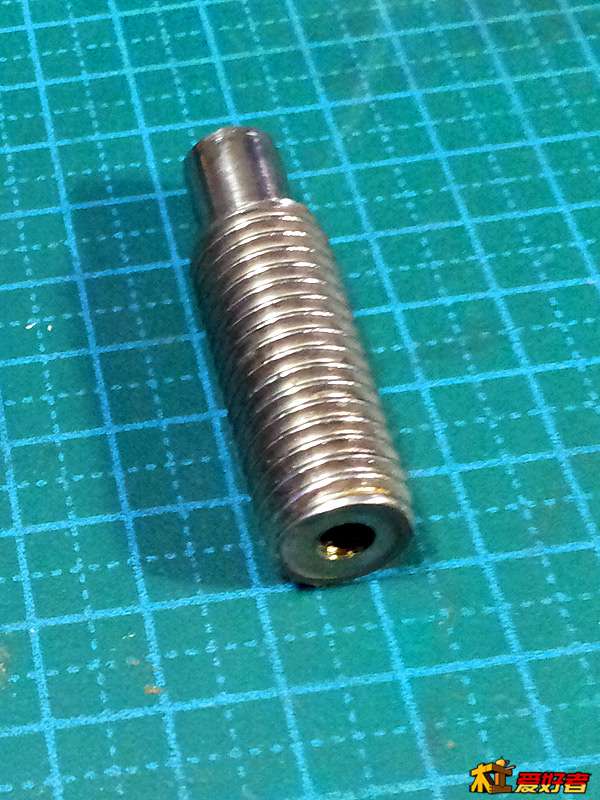

螺丝最后的形状。和玩木兄那个有些不一样,后面解释o(∩_∩)o...
: v. R% |  E# ~
- O8 D- L  O' q6 I  X3 ^. t IMG_20150101_194727.jpg

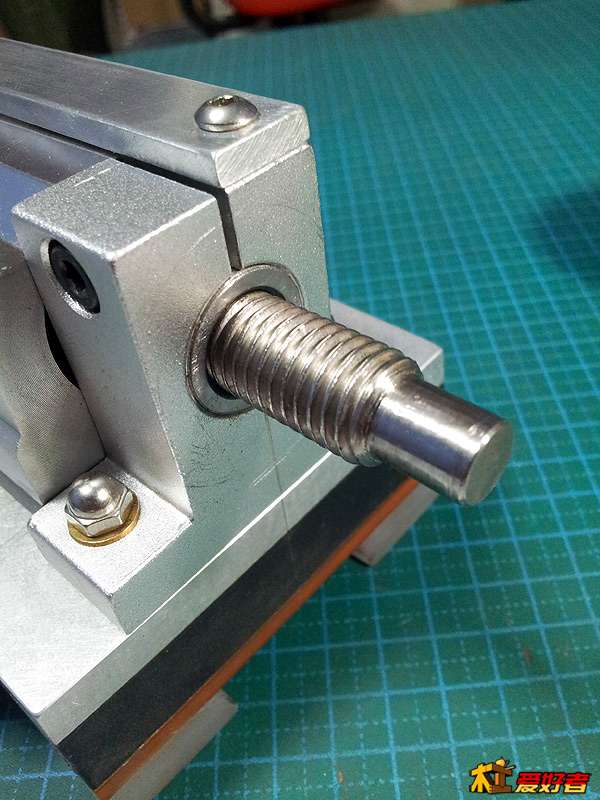

, s4 o1 ]' Z! ~2 T$ ^2 J) U尾部是一样的,放进尾座的情况。末端10mm,套上手轮就完成了。
" E# Z4 D" q& q$ b0 n2 s+ i# g5 b7 C) W1 r8 J
IMG_20150101_195004.jpg ; E- b$ O$ h3 f/ K. C  P1 n0 G0 i

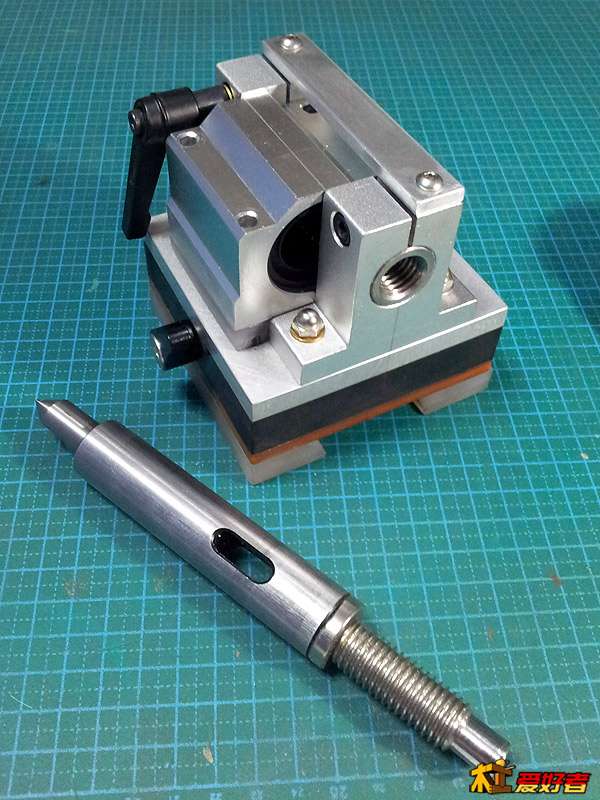

重点在这里。变径杆和尾部螺丝连接状态。这不是一样的吗?有什么不同!
) D+ c" S+ H4 a& w- j5 X1 a
, M  U! X+ H" Z' N# k; |: Q! } IMG_20150101_195102.jpg % Z4 _7 x5 [5 }& Z( q( p  W  H

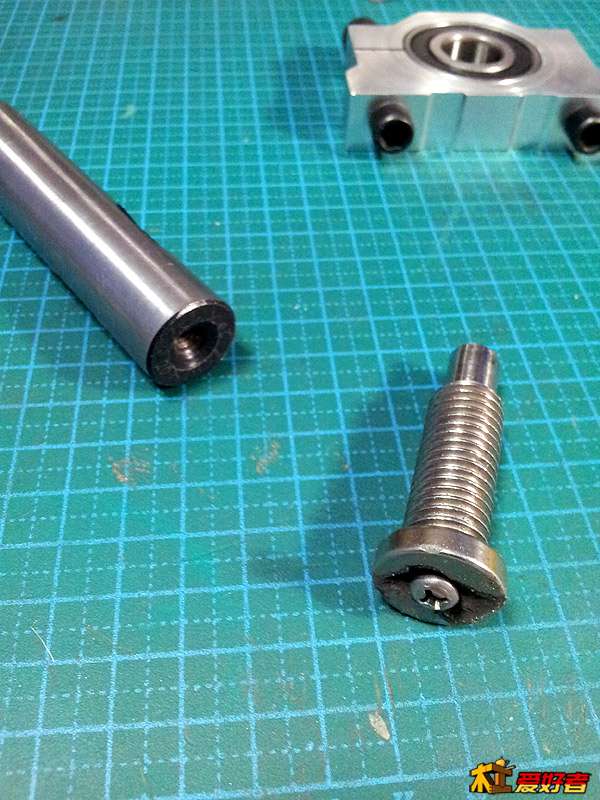

大片一般都是在最后的五分钟才告诉你,谁是凶手!, W7 g% Z! K- l( _% n# ?: o* e
好吧,这个不同的地方。我在螺丝末端开了个5mm螺纹,把一个20mm的圆柱磁铁用5mm螺丝镶在大螺丝的尾部。% i8 F5 o: d; i: I
这样,向前顶的时候自然没问题,螺丝向后旋的时候,变径杆也会被吸住跟着退回,想要拆分时就更加方便了,达成目的。; M4 \3 n" {  Q9 t. M) J
3 V4 w, V7 X. u+ X
总结一下下。
$ G0 ~0 |5 j" j9 D. H9 E1. 事情总有解决的办法。
) Z( P. o4 |* V" A& X2. 不能光靠自己钻牛角尖,要多多看别人的好思路。& i5 Z8 r! Q* D) p0 S8 C6 `9 Q. o
3. 原来小车只干木头,大不了车铝、铜这样好欺负的金属。今天干了不锈钢,只要进刀慢些看来也没问题。7 A& h* c& i5 p. C
4. 新的一年,小床有了两个功能齐全的尾顶,有的玩了。1 P+ z% P# R. a* O! _

. E- |9 H: m% B3 J5 ]$ U( U最后推荐大家几首好听的曲子,久石让的summer, the rain, always with me ,不是一般的好听,就是在这个乐声中,完成了新年的第一个作品,做累了时这音乐就像小溪潺潺,滋润心扉!
5 Q7 G# N/ u7 h9 Q: Z! v  h/ z- |  t- g
0 c# s4 o2 _, k- t0 F5 S! F3 E
0 _/ j  V9 M) \$ h$ p2 f% n  A' p

% C1 Q( g2 t8 X' T7 I! l; ^  c5 P6 |2 Z# e
$ P0 X9 C' J4 r: {

- {- k* m- [2 K, S: g; x6 I/ B7 Y1 x) n$ T4 i$ R$ o. U: H

# L* e* I; a. l* ]! i) j, {6 U8 Y& v/ u- Y8 a8 W

3 J0 B" Q: h4 v% d
4 V# ~7 t, F  s2 b$ S! u; S+ E- O1 ?) w0 X! a  d/ i/ H0 F# H+ L. a
回复 支持 反对

使用道具 举报

发表于 2015-1-10 18:50:03 | 显示全部楼层
有想法,好思维,楼主给个链接,谢了
回复 支持 反对

使用道具 举报

 楼主| 发表于 2015-1-10 20:19:42 | 显示全部楼层
侃大山 发表于 2015-1-10 18:50 8 l6 B0 X) X8 y) ?- K* d: b% d9 ~
有想法,好思维,楼主给个链接,谢了
; [* n+ n( @/ H7 z
您需要什么零件的购买地址呢?6 L% f9 N& \' X, e
回复 支持 反对

使用道具 举报

发表于 2015-1-10 22:25:23 | 显示全部楼层
这个想法独特!
! o9 j" q  c* R轴承座和滑块都是铝的,只有套筒是钢铁的,磁铁自然就紧吸住套筒了,这老哥也能想出来!7 I  r- [4 U. H0 _
佩服!
