巧用变径套做小床尾座

casper_163 · 发表于 2014-4-22 12:48:58

满血复活发表于 2014-4-22 07:22 2 | H( n$ y; I( z& U, {
真的挺难理解的实在是不懂啊

这个不难，直柄变径套，内部莫氏锥度，外径是直筒的，并且是整数直径（我这个是莫氏1的，外径20mm）.所以内部可以配合任何莫氏一号的锥柄，然后就可以通过购买各种模式一号锥柄，但外部配合不同接口的连接杆，来实现不同的功能了，比如说莫氏一号的B12接杆，可以接1-10mm的钻夹头。

myairforce · 发表于 2014-4-22 12:51:49

相当不错晒下活

casper_163 · 发表于 2014-4-22 12:59:01

myairforce 发表于 2014-4-22 12:51 # D' B! d1 W, c. p8 i! O$ _
相当不错晒下活

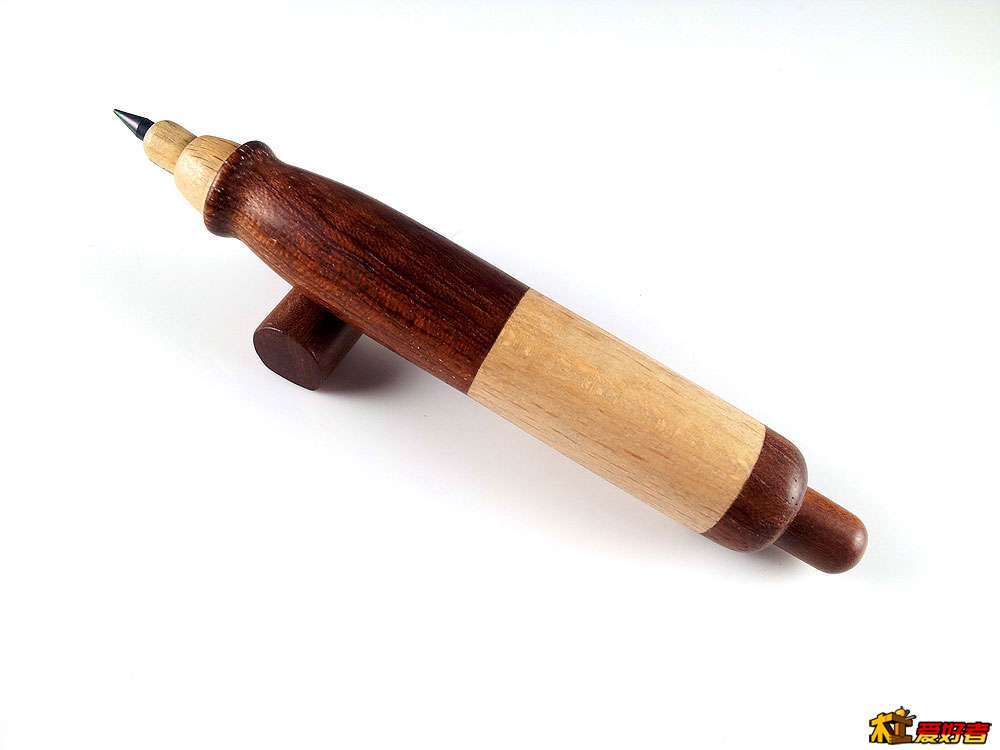

呵呵了~脸红，这个小车入手大半年，刚刚配齐部件，还没来得及用它做东西，不过车床的作品倒是有，上一个以前用6in1玩具做的速写铅笔吧，各位拍砖~

故乡的河 · 发表于 2014-4-22 13:04:19

看得出楼主是一个精益求精的完美主义diyer

直心行者 · 发表于 2014-4-22 14:07:05

原来外径是直筒的。

leigeleigesc · 发表于 2014-4-22 14:07:25

我看上你的小车导轨了哈哈哈

wozihengdao · 发表于 2014-4-22 19:57:19

好实在是好，

乐在其中yzx · 发表于 2014-4-22 20:30:49

你好想问一下变径套套在光轴滑块里，那变径套也旋转了。

张斌 · 发表于 2014-4-22 20:55:10

楼主此车车刀架好了没？上个图看看。

ahsahs · 发表于 2014-4-24 09:17:48

有创意，这些零件投资多少啊

直心行者 · 发表于 2014-4-24 10:03:18

外径直柄内锥莫氏变径套不好找。楼主发个链接吧。

陌尘 · 发表于 2014-4-24 10:23:39

做工很精美啊。。专家级的。。。

casper_163 · 发表于 2014-4-24 13:43:45

ahsahs 发表于 2014-4-24 09:17
) J& u0 ~; m9 D7 w有创意，这些零件投资多少啊

26元 变径套：莫氏1号 - 山东征宙直柄变径套BSS-20XMS1（直径20mm）
钻夹头：1-10mm(B12接口、3/8-24螺纹接口）
莫氏1号的B12接口钻夹头连接杆
莫氏1号的3/8-24英制螺纹接口钻夹头连接杆
莫氏1号呆顶尖
2.60元 可调位紧定手柄：M4*25
6.00元X2=12元 20mm光轴支架
11元 20mm直线滑块
螺丝及螺帽。

直接成本：26+6X2+11+2.6=51.60元
没有加上其它的莫氏接杆成本（这个根据个人需要增加，一般在10-30元），螺丝和垫高的铝块都是已有的材料，没有列入成本。

青丘生 · 发表于 2014-4-26 09:26:52

有想法，好思维，楼主给个链接，谢了！

yellow000 · 发表于 2014-4-26 14:52:38

变径套及可调位紧定手柄麻烦楼主发个链接
