自制超级自藕变压器(完工图）

俺是个老实人

真的不知道应该上些什么过程图.绕制环形自藕变压器其实是一个非常简单的过程,不过再简单还是需要有一定专业知识或实践经验的人方可,电这个东西安全第一.
4 U) P- {9 i! h3 Y7 A1 J简单叙述一下.
7 c, R6 H6 y) z$ R5 o1\做一梭子(线拐子),长度通常30~60CM,根据你的绕线的多少来决定.将漆包线绕在这个梭子上.
2\铁芯用绝缘材料包裹2到5层之后,用线梭子反复穿过环形铁芯,内圆部分线要排密实,不要重叠,外圆排列成等间距,绕完一层后用绝缘材料将绕组包裹一层,再开始绕第二层,以此类推,完成整个绕制.过程非常简单.主要在于设计计算上.木友若需要可帮忙计算.
0 B) w# N2 H  v3 B3、线径越粗绕制难度就越大，主要是不容易绕紧，手工绕制尽量做平整就行了，做好层间绝缘才是安全稳定运行的保障。

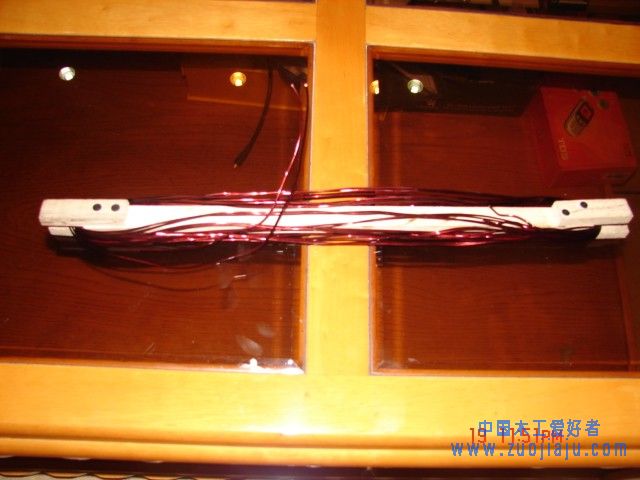

0 ^7 ?$ L2 R# `1 x; v附一个临时做的线梭子.

[ 本帖最后由 俺是个老实人 于 2008-12-24 21:11 编辑 ]

totobo

顶！！！！！！！！！！！！！！！！

知秋

仔细看了一遍贴子,原来还有这么多说道呢

和尚爱潘婷

连线梭子都比我的好,我的就是夹板条做的!

zw1zw1zw

我有个大铁芯，以前是个电焊机，铜线被人拆了，铁芯没人要。我捡回来了。应该是个漏磁铁芯，被人说的，俺不懂。尺寸巨大，被俺使用化整为零大法化了。硅钢片都在，重量超过50斤。都是矩形硅钢片组合而成的。不知道能用否？

俺是个老实人

原帖由 zw1zw1zw 于 2008-12-20 11:38 发表
我有个大铁芯，以前是个电焊机，铜线被人拆了，铁芯没人要。我捡回来了。应该是个漏磁铁芯，被人说的，俺不懂。尺寸巨大，被俺使用化整为零大法化了。硅钢片都在，重量超过50斤。都是矩形硅钢片组合而成的。不知道能 ...

太大就不适合一般应用了,主要是做成的变压器漏磁太大,交流哼声也大,损耗也大,就得不偿失了.

[ 本帖最后由 俺是个老实人 于 2008-12-20 20:03 编辑 ]

俺是个老实人

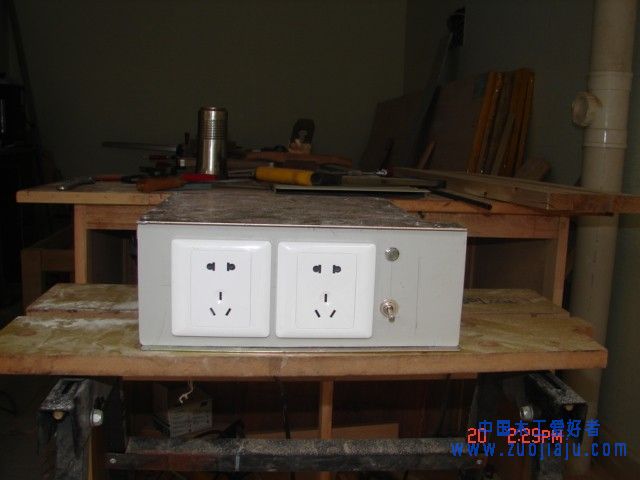

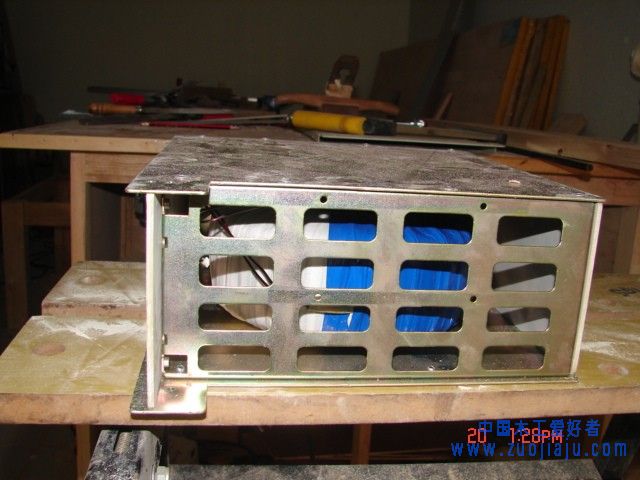

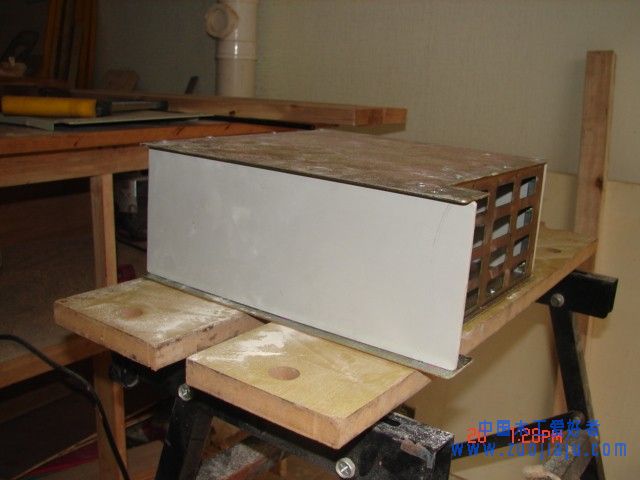

今天顺利完成,采用了一个废弃的模块机箱,简单地装上前后面板就OK了.输出插座不理想,今后有合适的再更换,后面面接有一欧式插口,经过变换专供压刨和台刨使用.

- M! u; T$ @1 F4 i7 b' }  P[ 本帖最后由 俺是个老实人 于 2008-12-20 19:57 编辑 ]

和尚爱潘婷

够用就行不要无畏追求越大越好!2000w-5000w就行了!不然LZ说的损耗也大,就得不偿失了

和尚爱潘婷

外壳不错!再加个空气开关或者漏电开关这样防短路过载!

俺是个老实人

原帖由 和尚爱潘婷 于 2008-12-20 19:36 发表
外壳不错!再加个空气开关或者漏电开关这样防短路过载!

谢谢,提醒得不错,明天就办!

俺是个老实人

原帖由 和尚爱潘婷 于 2008-12-20 19:33 发表
够用就行不要无畏追求越大越好!2000w-5000w就行了!不然LZ说的损耗也大,就得不偿失了

是的,其实我这个铁芯大了点,直径15CM的比较适合木工用.

libing6189

好好的很

俺是个老实人

记得坛子上有位牛木匠等几位谈过换了大变压器后的感受,的确如此,今天我用压刨,台刨均使用这个变压器,感觉机器加工木料时较之前更加轻松自如.有这类工作电流15A以上工具的朋友需要关注这个问题.特别是台刨和压刨!

来自深山

不管理论了，争来争去我也看不懂，老实人您这东西用一年后，我那个3000W的铝可能也差不多了，到时向您讨教如何做。
这样做法是不是不错？？？

俺是个老实人

原帖由 来自深山 于 2008-12-21 22:54 发表
* g! A- D5 |% |不管理论了，争来争去我也看不懂，老实人您这东西用一年后，我那个3000W的铝可能也差不多了，到时向您讨教如何做。
这样做法是不是不错？？？" /> " /> " />

没任何问题!
