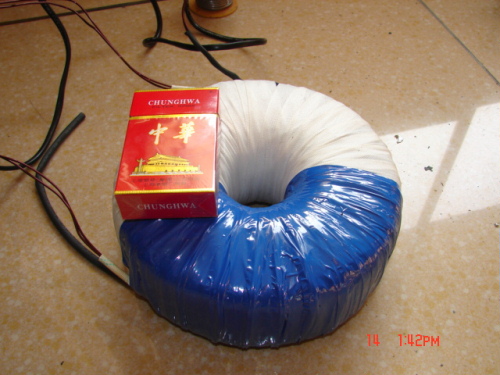

俺说的超级是指铁芯足够大，少见，足以做一只5KW自藕变压器。绕组容量俺没做那么大，确实用不了太大功率。
成本构成：

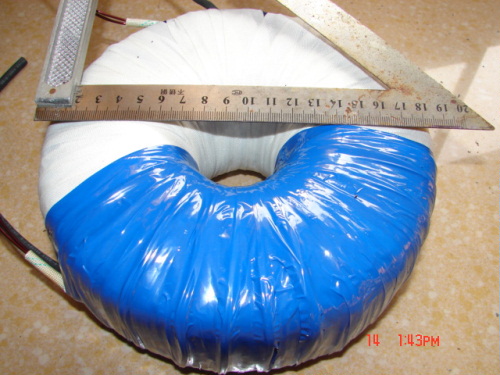

1、直径18CM，截面积32平方厘米铁芯一只，重量8.5KG，价格100元.确实贵了点，但大铁芯不好搞。
2、铜芯漆包线直径1.5MM，2.6KG 125元，采用双线并绕，等效于2.2直径漆包线（线径超过2.0手工很难绕好），漆包线目前单价便宜多了，47元一公斤，在今年上半年要65元一公斤。
3、热缩布带2圈 5元。
4、绝缘胶带1.5圈，特别感谢和尚与潘婷友情赞助若干胶带和热缩管，邮费10元。
小计：240元,最后还得考虑外壳，开关，指示灯，插座等等，成本应该超过300元，所以自制除了在性能上能够得到保证外，自制的成本还是比较高的。想想许多木友花100多元买只铝芯线的变压器还是值了。
花费时间：一天。
变比接近2：1，具体为原线圈：256匝，副线圈124匝（我宿舍区有专变，电压长期在235~240之间，所以副线圈少绕了几圈）
输出功率：大于3.5KW
空载电流：86MA(测试方法，在初级回路加一只开关，电源接通后想办法将数字万用表的表笔固定接在开关的两端，然后再断开开关测量，不可以先串联万用表再合开关！，否则有极大的浪涌电流会损坏你的万用表）
本站原因导致图片暂时上不了。
关于自藕变压器的有关知识与大家交流了N次。
需再次明确几个问题。
1、自藕变压器绝对是一种安全、高效的电压变换器，特别在大功率上的优势是隔离式变压器无法替代的。工具并不需要与电网隔离，这应该是大家能够达成的共识。
2、自藕式变压器的输出功率（同等铁芯截面积的情况下）是隔离的2倍。简单的讲一只500W的隔离变压器铁芯如果拿来做自藕变压器，则输出功率可以做到1000W，原因：二者的传导方式不一样。
3、铝芯线变压器就一定容易烧坏吗？答案是否定的。变压器的质量由多重因素决定，烧坏的原因通常是线间绝缘，超负荷运行等因素，这些问题在铜芯线仍然存在。
4、铝芯线变压器的问题在那里呢？电阻较大，且小厂家在绕制的选料上没有放大线经，导致输出电压在带负载运行时电压下降太多，影响动力，同时线圈上的压降增加，导致线圈发热量加大，温度升高容易导致绝缘材料老化，引起线间绝缘下降，从而烧坏。因此购买铝芯线变压器时功率容量至少要放大2倍才能保证稳定运行。
5、不喜欢铝芯线的做铜芯线的成本我给了大家一个参考成本，供大家购买时参考。一般爱好者选择铝芯的也是一种不错的选择，注意的是功率尽量买3000W的，万一坏了，得到一个大铁芯你也不亏啊
[ 本帖最后由 俺是个老实人 于 2008-12-20 19:36 编辑 ] |
-
-
|
