免漆板衣-帽-鞋综合柜制作过程

木工XUETU

a为什么 发表于 2014-5-7 23:15
5 ~  l% m6 M* }8 ?' J封边的问题我也很纠结，我们这全部是用卡边条封边，我觉得不好看。现在网上有卖带胶的封边条，我就是纠结到 ...

0 {. n1 w5 E, O( E9 Q9 F3 ]: p       U形卡边条我们这边也有用的，我也对它很抵触。我楼上做柜子用的它。 装修工喜欢用这东西，他们追求的是经济利益：干一天赚多少？怎么快怎么来。
   其实有好的带胶封条，用起来会方便不少的。建议用电熨斗烫压封边，中间需要垫上纸张，绝不可以直接接触，温度好像是调到“丝麻档”？可能是最高档的下一档，我平时不烫衣服，所以印象不深，自己试一下就知道了。热风枪没用过，感觉不会好用的。

木工XUETU

7 Q- U9 e. ?1 x+ v( ~- K4 n3 y& f

纯属巧合 发表于 2014-5-7 23:19
嗯，作为初学勇气是不够的，说得很好，给了我们初学新手的温馨提示，喜欢看您的帖子，有工艺，有智慧，还 ...

7 X+ T. V% B$ k; `5 v
" a7 h# i) i+ G; j( \  M6 u- U      朋友这么晚给你回复真的不好意思，谢谢您的支持！希望你能天天进步！
6 D/ W6 J& r( T1 I4 _# J   借此机会，我再聊几句吧。
   与“勇气”有关的这句话可能会伤到一些初学新手的自尊心，类似的话我以前可能在别人的帖子里也说过。俗话说得好：忠言逆耳利于行。有些人能理解，有些人就理解不了，可能就此和你就有了结怨。但我还是要忠告那些各方面掌握的都不太足的木工爱好者新人，你不要只是表面看到那些老手发帖展示他的作品，好像很过瘾很荣耀的样子，就急于自己也出作品。你看不到的东西有多少？他也不是生来就什么都会做的，“一口吃不成个胖子”这句话大家都能理解，相比这个来说道理完全是一样的。
3 i$ ^) e1 b  y% ~0 I' w% ^   工具需要积累，知识和技术经验同样如此。喜欢动手的人必定也是善于学习实践的人，而且一般是从小的时候就已如此，并不是像你一样从认识《木工爱好者论坛》时才开始重视的。就拿我来说吧：即使现在，无论走到哪里，看到他们有安装制作的，在时间及其他条件方便的时候总会过去看一下，有时候也会主动和他们插话聊几句。学东西要会学，要抓住关键，要搞懂这样做的道理，知其然还要知其所以然。假如你能经常这样约束自己做到这一点，那他下面没干的步骤，你都该能替他猜个差不多出来才对，有时候想出比他还多的方法都不稀奇！其实很多技术的掌握是不需要坐到教室里，老师手把手的教几天。看一看就会做（但不是所有的技术），这不是信口胡吹。学过的东西要能记得牢，并以此往外、往深里扩展，就是所谓的举一反三。你要会思考会分析，关键是脑子里要有自己的东西。很多没做过的事情第一次去做就非得要出错？一定要搞得无法收拾吗？错！这情形并不是适合所有人的。论坛里有多少好的作品都是一次就成功的，他们为什么没把它做砸了？因为他们具备做成功它的一切必备条件！
; \8 H" X& W" t7 U   初学新手可就完全不同了,因为你和他们比较欠缺的太多，所以很多事情（难度相对大一点的）想要一次成功自然十分困难。当然这是正常的，不需为此过多的懊恼。你可以欣赏他们中的某人或者某几人，以他们为学习的榜样。但是对你来说更重要的是从现在起要虚心、用心，正确地学习各方面应该掌握的知识（杂一点也不是错，呵呵）！否则你混到老可能都还是一个出不了师的学徒！
   又说多了，呵呵。

木工XUETU

靖花阁月 发表于 2014-5-8 22:51
您能再详细的讲一下，怎么处理三胺板背面崩边的问题吗，有几个关键的字没看明白，谢谢啊

- [# T- D* a" h: R" ]  o' E
. T+ S6 H0 c7 t   不太专业的台锯（包括锯片）锯割免漆面的板子容易产生崩边，这是比较正常的一种现象。因为圆锯片加工板材的方式导致了板材反正面接受锯割的方式完全不同：正面是锯齿从上往下切削，三聚氰胺面层是垫在下面的基板上面，被往下切割的，所以切口是比较光滑干净的不容易崩边。反面正好相反锯齿是锯透基板后，又往下切透下面的三聚氰胺面层，此时面层下面再也没有依托物的支撑，自然就容易崩边。

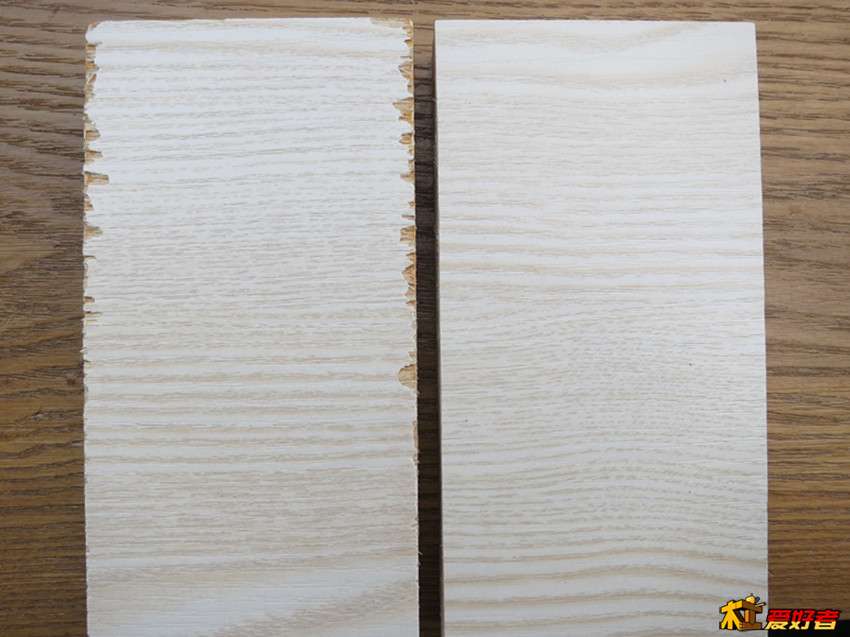

* a; d, _* Y9 G/ O   下面的图片是斜切锯锯断的同一块免漆板的两块，只是方向是一正一反。当然这种锯的加工方式比起台锯来说，所造成的崩边程度要大的太多，道理其实是一样的。
0 l' h' H: k( S% b$ c6 G
# b, P+ r- c2 j! ^# o& K      专业加工贴面板的工业台锯是下面也带一个小锯片的，也就是说加工一张板子时，是上下两个锯片几乎同时开的这道缝隙，自然就是两面光，不会崩边的。我是用的雕刻机加直刀从侧面铣削，同时作用到两个贴面层，对于上下两个面来说加工形式几乎是没有区别的，加工方式是横向高速小量切削，自然就不会崩边的。
2 i4 {0 q5 R& K6 r$ a0 F
" h. X& P: y% F  w' R

木工XUETU

靖花阁月 发表于 2014-5-8 22:54
那么您说，用什么样的板材最柜子好一点那？

        回复有点晚不好意思啊朋友。
   其实板子在某些方面是各有优缺点的。相对来说用胶多一些，人造成分多一点的板材环保性差点（这又有正规企业和作坊小厂的区别），代表产品颗粒板贴面板、多层板贴面板，实木贴面板（大家俗称的生态板，就是我做柜子的这种板）等。化工原料少一些的实木板材（直拼板和指接板公道的讲应属于实木一类的）环保性在做好柜子之前相对好一些，做好之后还要看最终表面的处理涂料，一般大部分人的做法是上油漆，油漆又有环保程度不同的区别。平整度保持方面如果没有特别的潮湿考验，基本都不会有变形的问题。
" L+ [$ S, I) @; e   我说的这种板子赶不上颗粒板好，指的是贴面里面的木材过于松软，导致预埋尼龙螺母，偏心轮孔等受力的部位，相比来说不太抗拉挤。因为我已经装修好的房子里定做的是颗粒贴面板的橱柜，从板材自身强度上来说要优于生态板的，因为板材切面有颗粒空间，所以它的封皮粘贴牢固度也是优于生态板的。
4 D8 a8 C/ i! {, Q   所以说哪种板子更好一些，只有根据你的需要决定了，呵呵。
+ \) s% i4 _: k! F" o4 M

小阳~

自己动手做的安心，放心

木工XUETU

小阳~ 发表于 2014-5-13 09:40
: A( K# _0 h. b2 A4 @8 W" V自己动手做的安心，放心

! c' J! S8 ~* T" e
此话完全正确，呵呵。自己干图的就是这个。

寒号的兔子

谢谢楼主

木工XUETU

寒号的兔子 发表于 2014-5-16 19:26
谢谢楼主

请不要客气，欢迎交流。

八神庵

关注楼主了，真想去实地学习下

kingzlq

粘封边条要用易溶胶吗?用其它的有没有

木工XUETU

八神庵 发表于 2014-5-20 15:26
关注楼主了，真想去实地学习下

老乡多谢关注。很基本的装修而已，帖子上足以看明白了，呵呵。

木工XUETU

kingzlq 发表于 2014-5-21 21:06
: O" a) _% i5 o& Z  \粘封边条要用易溶胶吗?用其它的有没有

% e; J7 g# D" `: k. r) P' p3 J有直接扣那种扁U型条的封边条（里面一般还要上玻璃胶），好处是即使木材崩边也露不出来，只是有糊弄人的感觉，呵呵。上面的帖子回复里曾提过它。
- `! Z- X9 S% h' j6 n- z再就是用万能胶粘，这种结合方式几年（随万能胶的质量不同而定）之后就会酥化裂开，我前面雕刻机加装的那块灰色的颗粒板倒装台面就是一例，封边现在已经全部被我撕掉了。
/ I( R; J% e% h! D5 S" K& L

wjgqu

看了能的帖子，受益颇多，我是刚学这行，家里要装修，也实在不想给现在的游击木工做，谢谢您这么详细的传授

jiege52881

跟帖   学习

木工XUETU

wjgqu 发表于 2014-5-24 13:29
  g( q* B' c: p* Q看了能的帖子，受益颇多，我是刚学这行，家里要装修，也实在不想给现在的游击木工做，谢谢您这么详细的传授

% f2 |- o9 \, ^& o# A) q/ O2 k有条件可以自己干，只是这活真的有些脏和累，要有充分的心理准备啊，经常交流啊。
