木工XUETU · 发表于 2014-4-5 20:32:08

本帖最后由木工XUETU 于 2014-4-6 10:45 编辑

爱茶人发表于 2014-4-5 20:24 # P& Y9 Z* e7 ?) R2 T2 C: C* Z
开板的时候，误差感觉是可控的，但组装的时候，总有些许遗憾4 v m. @/ Q. \7 |$ C

' j5 d9 `# }3 e: @* y靠山相对确实可靠得多，而且一人就可以操 ...

是的用简陋的工具干出精品活真的不容易。在机器已定的前提下，要想最大限度的出好活，只有十二分的用心，把各工序中的误差减到最低，把人这方面的潜力最大限度的发挥出来，以弥补工具的不足。

木工XUETU · 发表于 2014-4-5 21:59:41

本帖最后由木工XUETU 于 2014-4-5 23:36 编辑

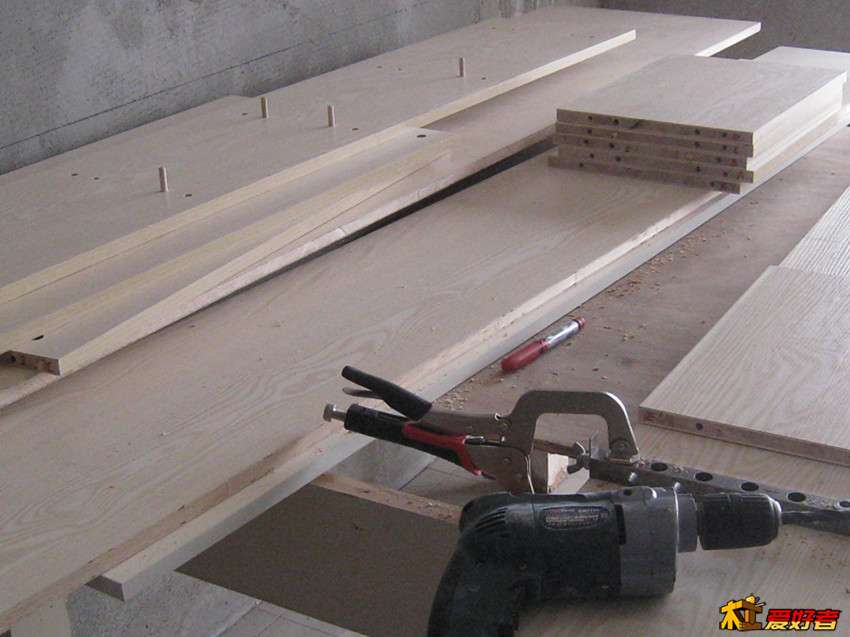

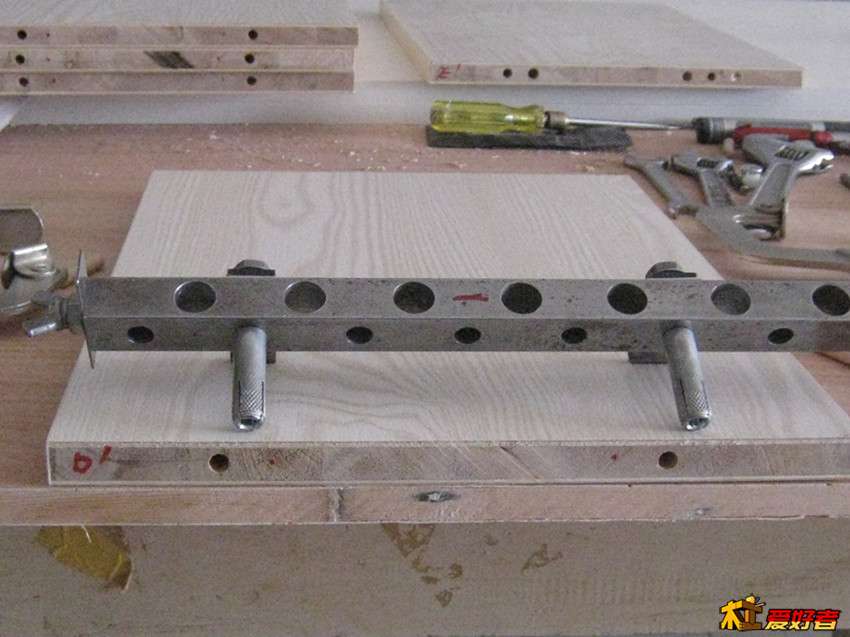

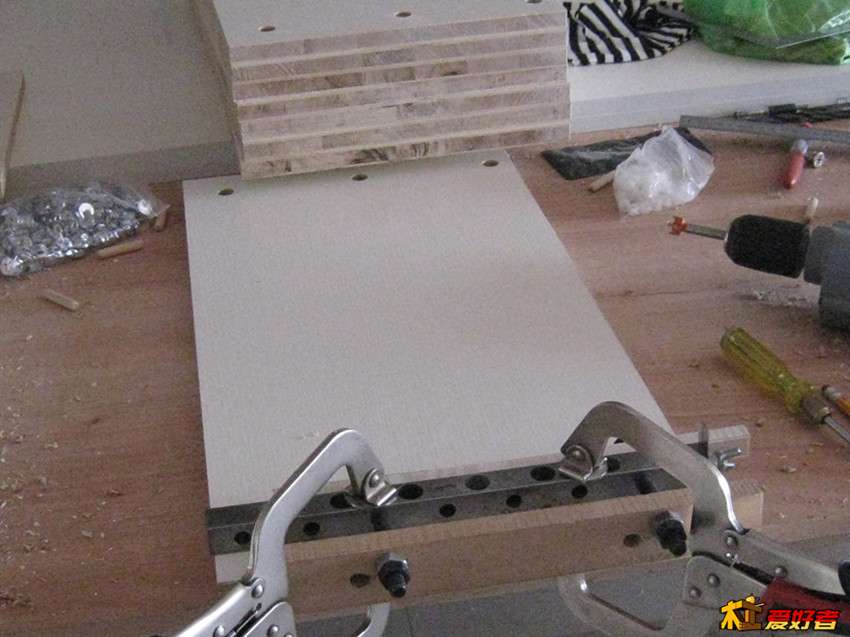

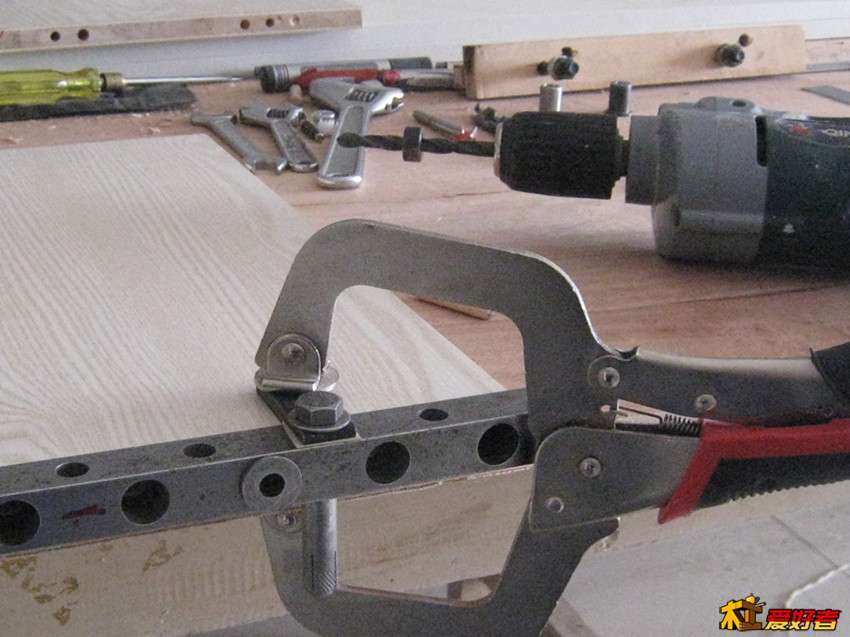

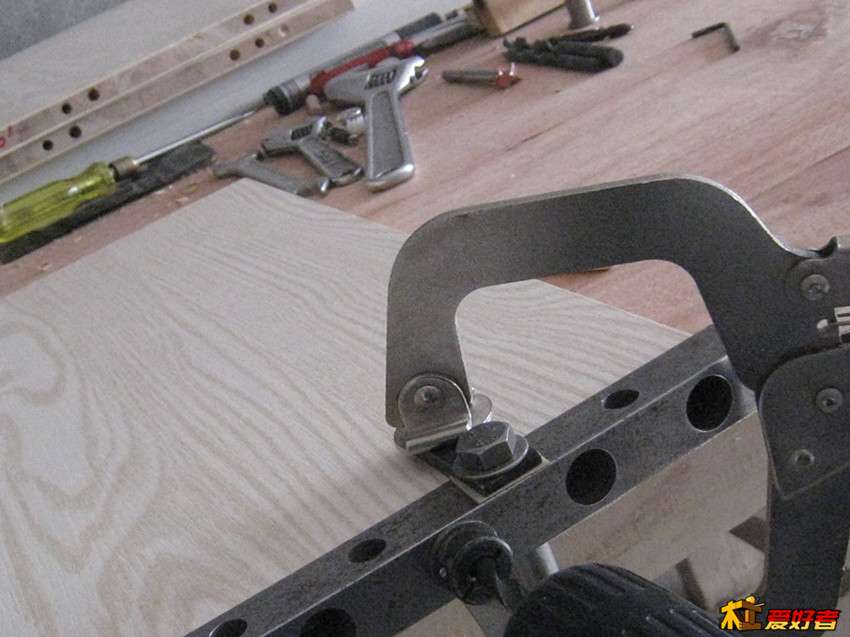

封完边皮，下一步就是钻孔。需借助辅助开孔定位器，其它配套工具：平口大力钳2把、7、8、10毫米钻头各一支，15毫米合金头开孔器一支，相适应的钻深限位环若干。

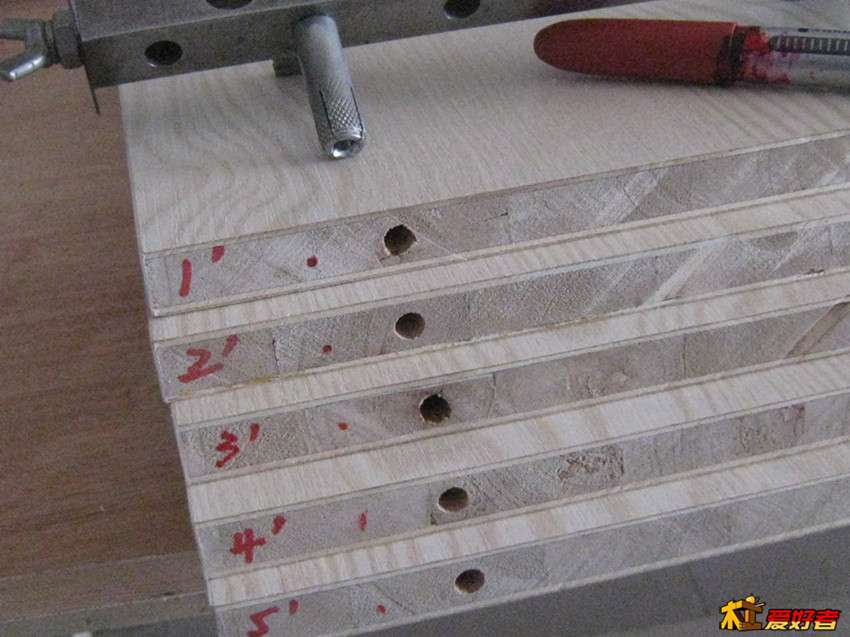

首先是横向隔板打孔：8毫米的是圆木榫定位孔，7毫米的是收紧螺丝孔， 15毫米的是偏心轮收紧孔。特别注意：7毫米和15毫米孔最终是联通的，应该先打15的大孔，再打7毫米的小孔，因为15毫米开孔钻头是带中心定位针的，顺序打反的话，大孔是打不好的。


免漆板芯板是梧桐木的质地疏松钻出的孔不大圆

木工XUETU · 发表于 2014-4-5 22:28:33

本帖最后由木工XUETU 于 2014-4-6 12:54 编辑

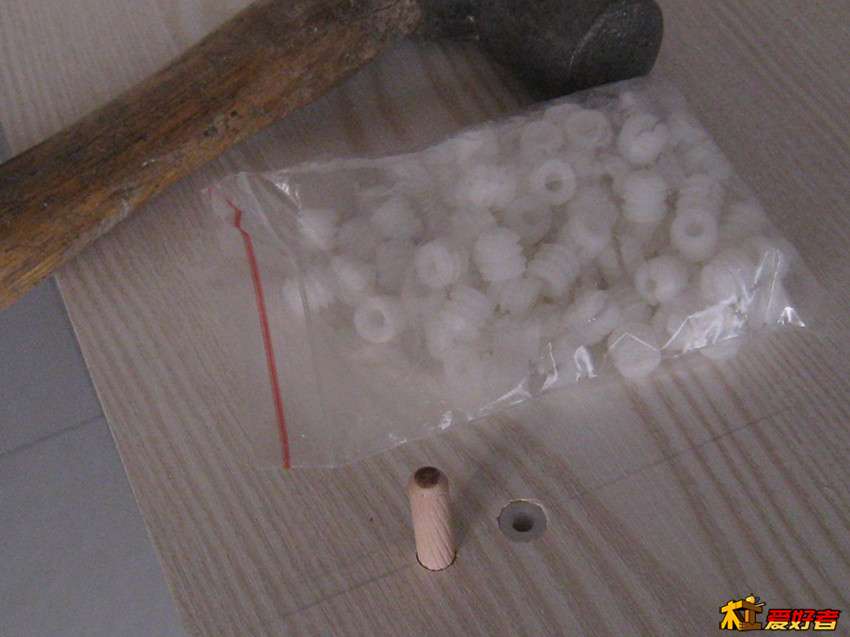

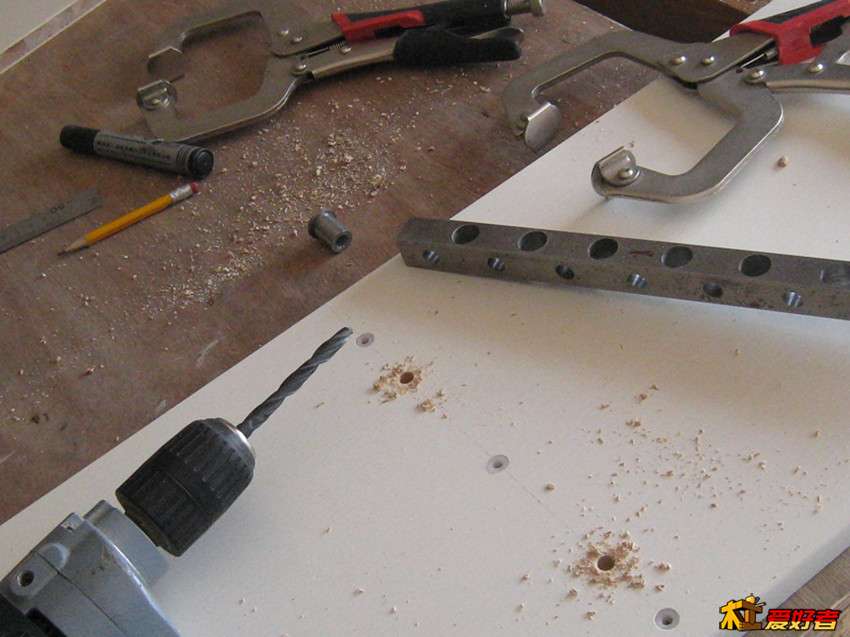

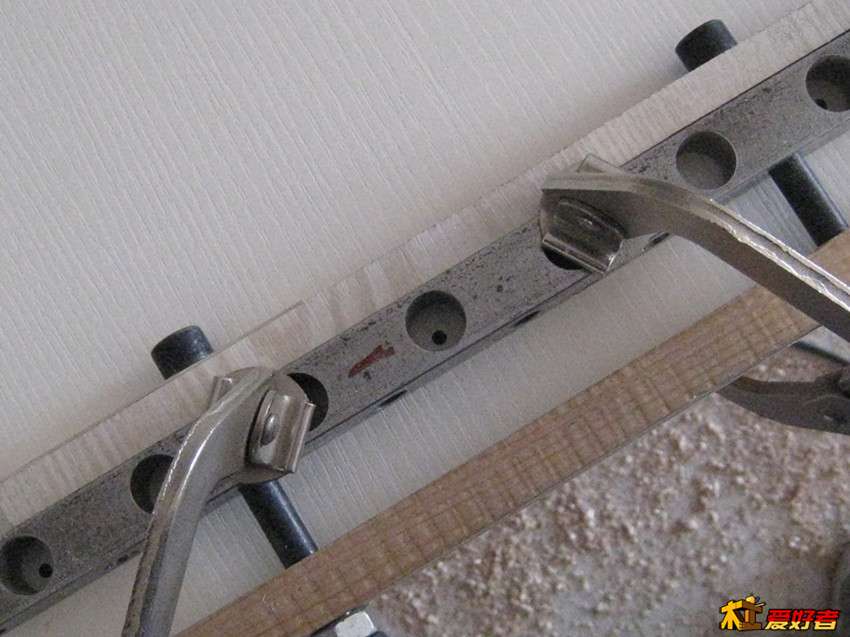

再打竖向山板的孔。有10毫米尼龙螺母预埋孔，8毫米圆木榫定位孔。定位孔一般是打浅孔要低于板子厚度（不能打通木板）。特殊情况除外，我这次做的柜子，中间的竖板就是钻的定位通孔，一托二。

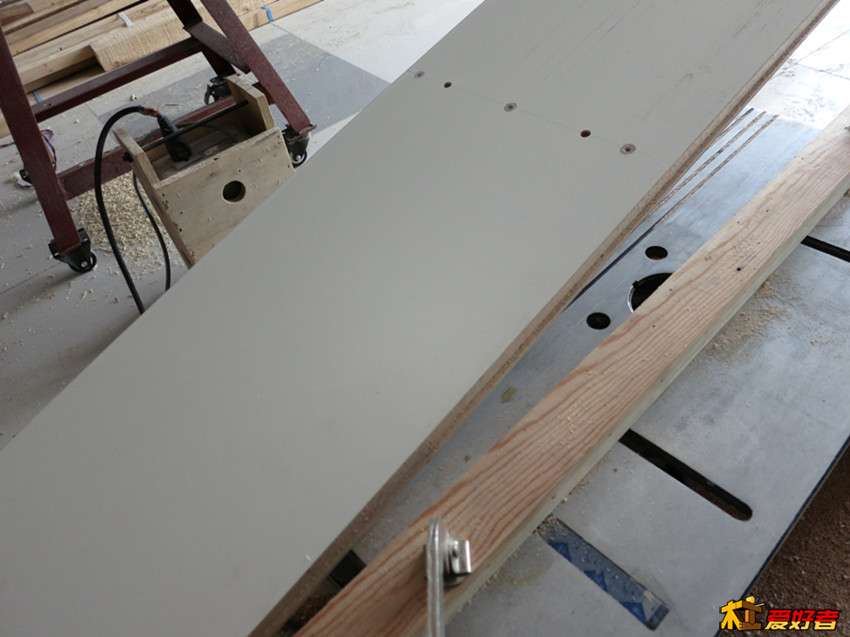

山板钻孔

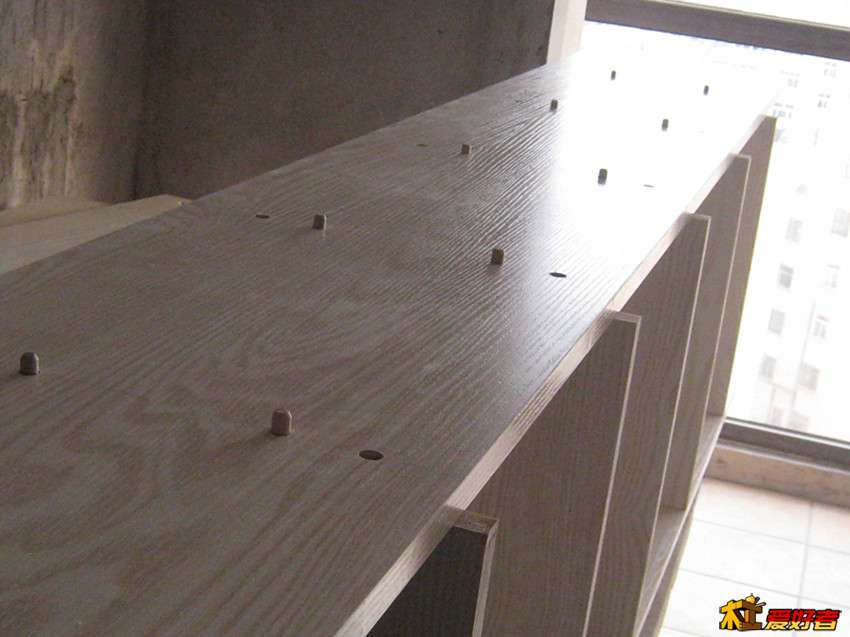

圆木榫一托二

木工XUETU · 发表于 2014-4-5 22:59:07

本帖最后由木工XUETU 于 2014-4-5 23:01 编辑

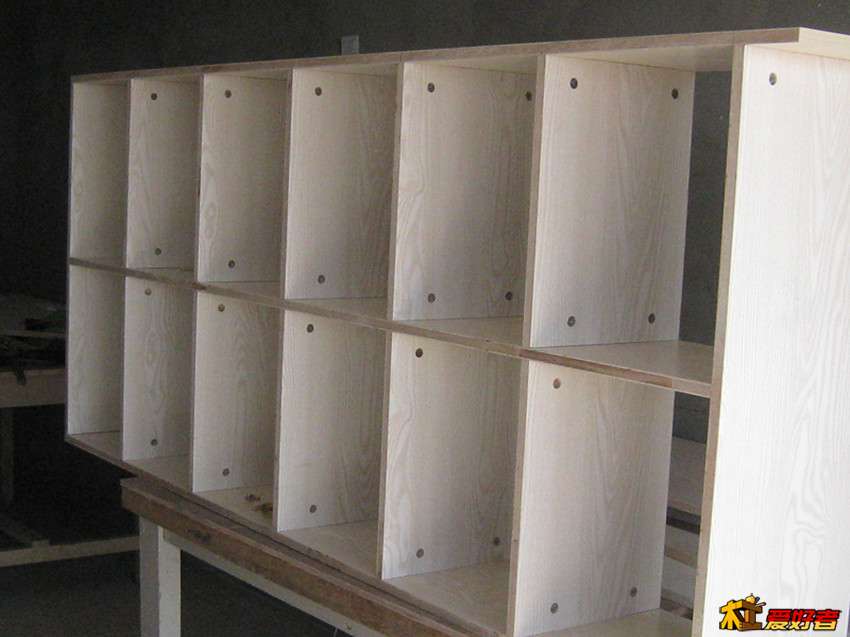

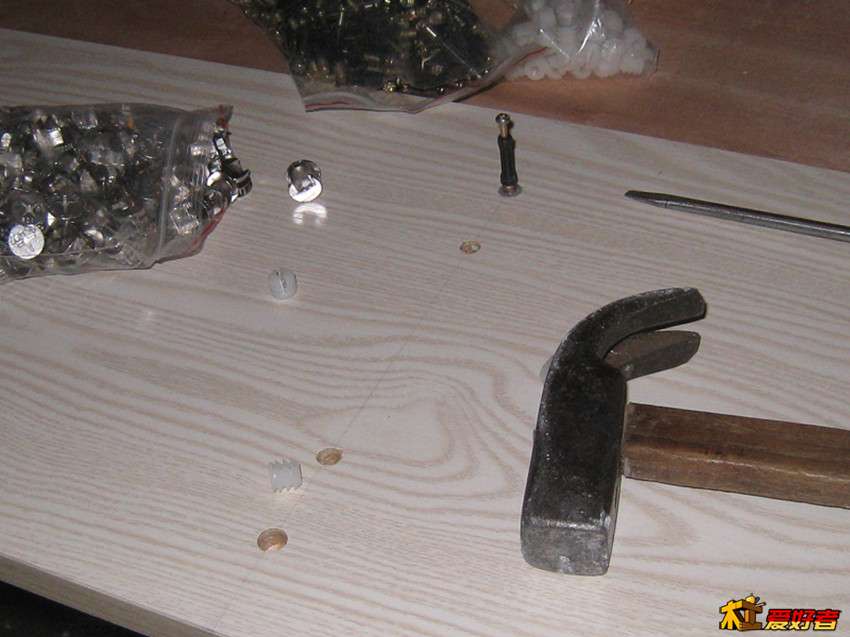

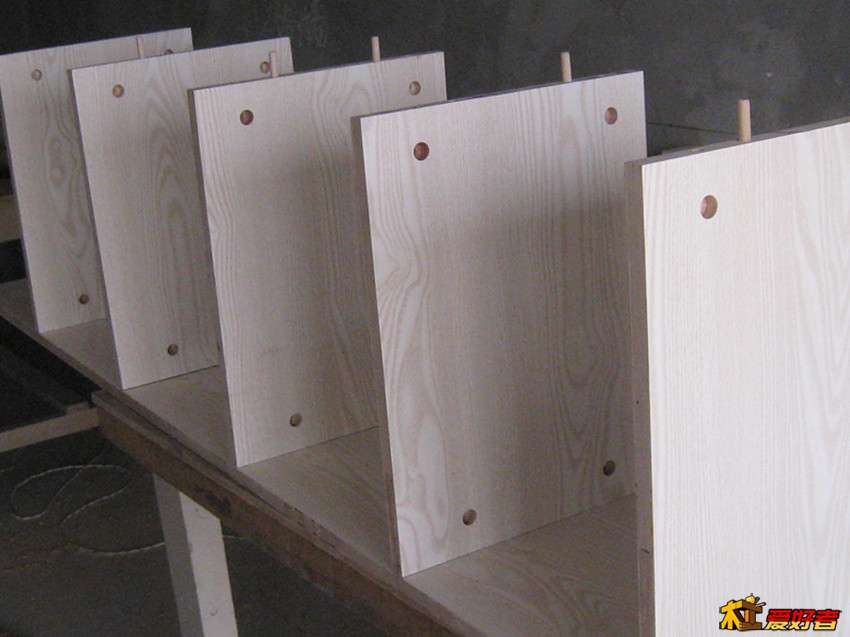

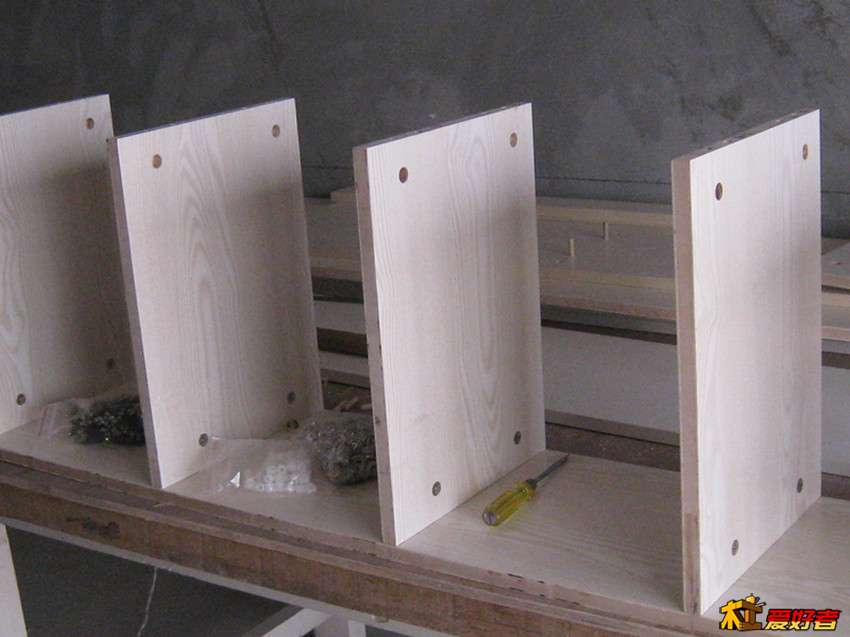

安装连接件、预埋件等，柜体空格部分试组装。

金辉实木家具 · 发表于 2014-4-5 23:06:03

这木料不好，不如直接用直拼板

来自:Android客户端

木工XUETU · 发表于 2014-4-5 23:09:34

金辉实木家具发表于 2014-4-5 23:06 ; `% @6 _& w5 o
这木料不好，不如直接用直拼板3 K0 ~6 o$ u) }8 t$ @+ ^1 _( M

+ Z% @: _$ ^0 L# t3 c; ^来自:Android客户端

木料确实不咋地，很软的。卖家告诉是柳桉的，我怎么看也是梧桐木的。其实真的赶不上好的颗粒板。

木工XUETU · 发表于 2014-4-6 13:04:42

本帖最后由木工XUETU 于 2014-4-6 13:25 编辑

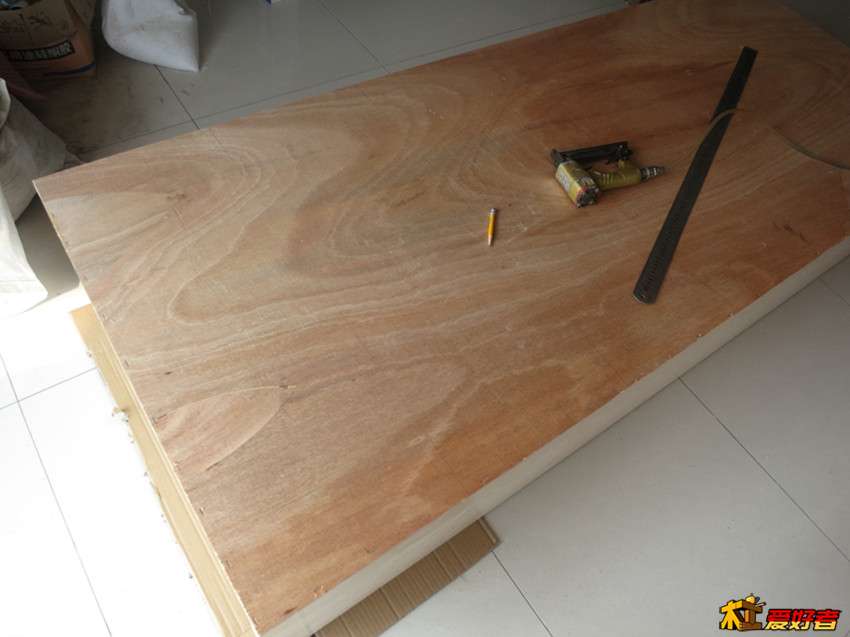

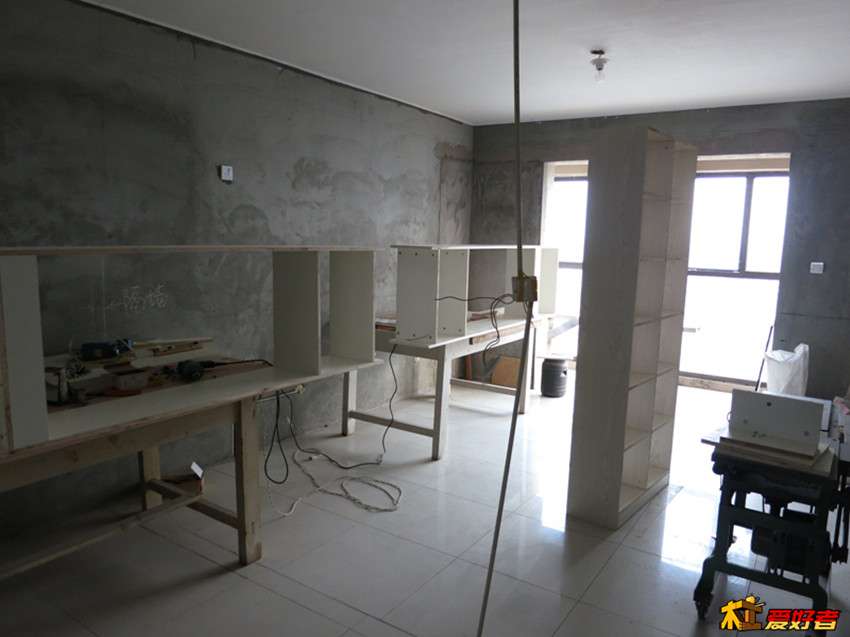

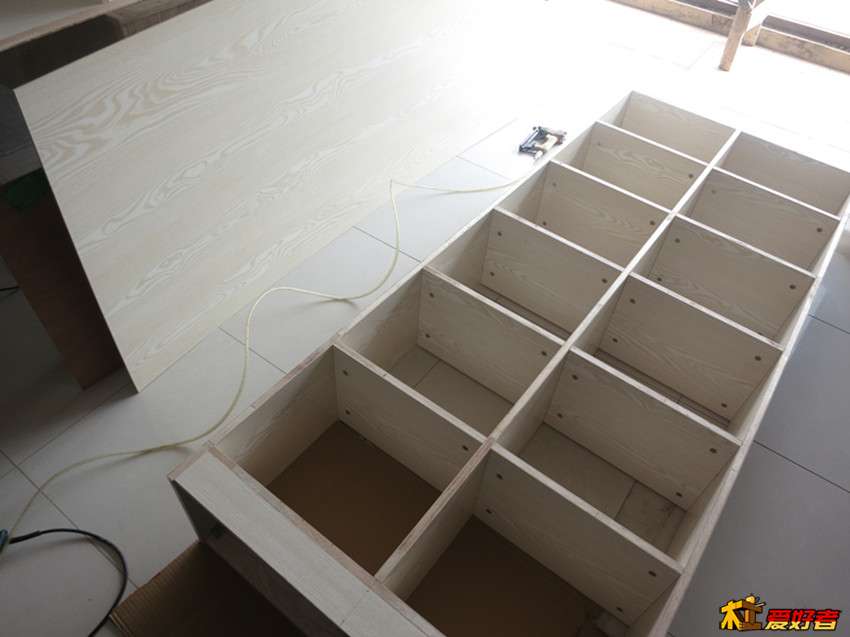

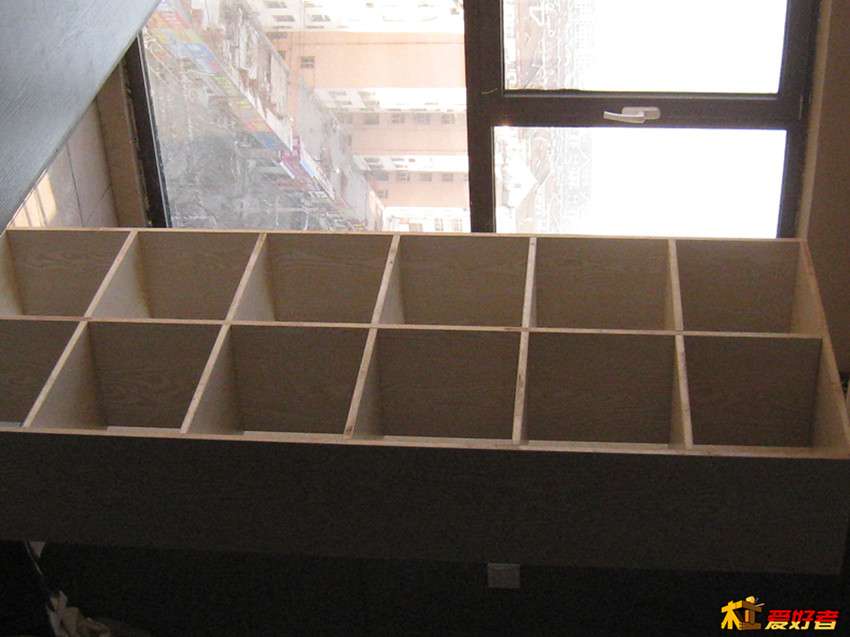

柜子双列空格结构组装完成。为了柜子更结实，所以背板和柜子是一样宽的。又因为这部分柜体最终是夹在里面的，背板侧边是看不到的。用码钉直接钉装。

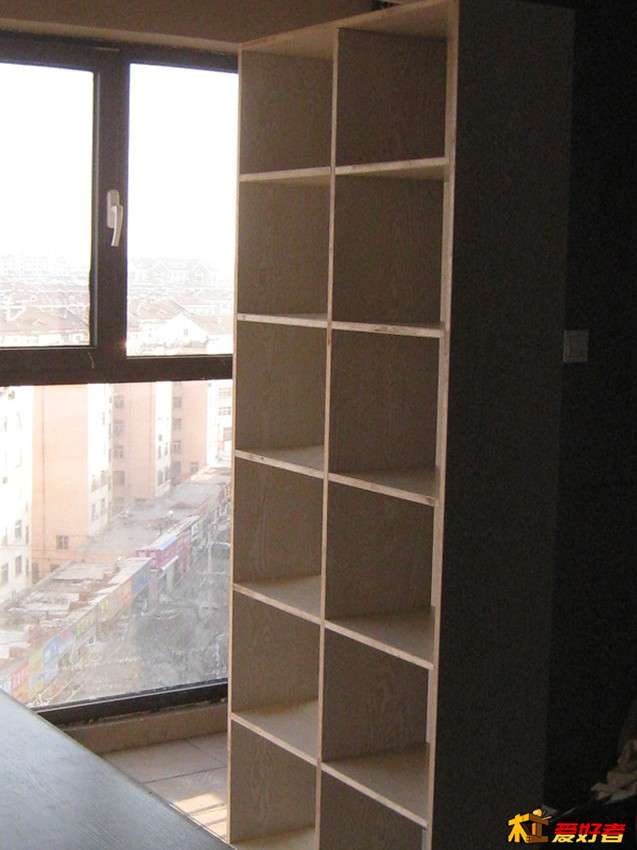

站立效果

后背朝上

划好钉装线

撒哈拉森林 · 发表于 2014-4-6 14:20:13

老兄活儿真细致,千万留神地面啊,可别砸伤.等待结果!

木工XUETU · 发表于 2014-4-6 14:27:23

本帖最后由木工XUETU 于 2014-4-7 00:11 编辑

撒哈拉森林发表于 2014-4-6 14:20
; _3 S0 c1 R1 @" S! m0 T# p老兄活儿真细致,千万留神地面啊,可别砸伤.等待结果!

看到柜子薄了，呵呵，进户走廊用没办法的。但是肯定倒不了的，提前早就有所准备的。最后三件是连接在一起的，两面是衣柜把这部分夹在中间。

木工XUETU · 发表于 2014-4-6 19:36:32

本帖最后由木工XUETU 于 2014-4-6 19:47 编辑

衣柜部分制作。单体里面共三个空，中间是挂衣服的，下面可以放鞋。

山板开半槽用倒装雕刻机

铣后效果

拧黑螺丝的那块板子是将来钉挂衣钩的地方

两个衣柜框架

山板开槽后和横隔板是一平的

木工XUETU · 发表于 2014-4-6 22:58:29

本帖最后由木工XUETU 于 2014-4-7 00:15 编辑

其中一个衣柜背板后上格，开了个长方形的洞。这样将来不需要挪动柜子的情况下可以操作嵌在墙上的电源开关

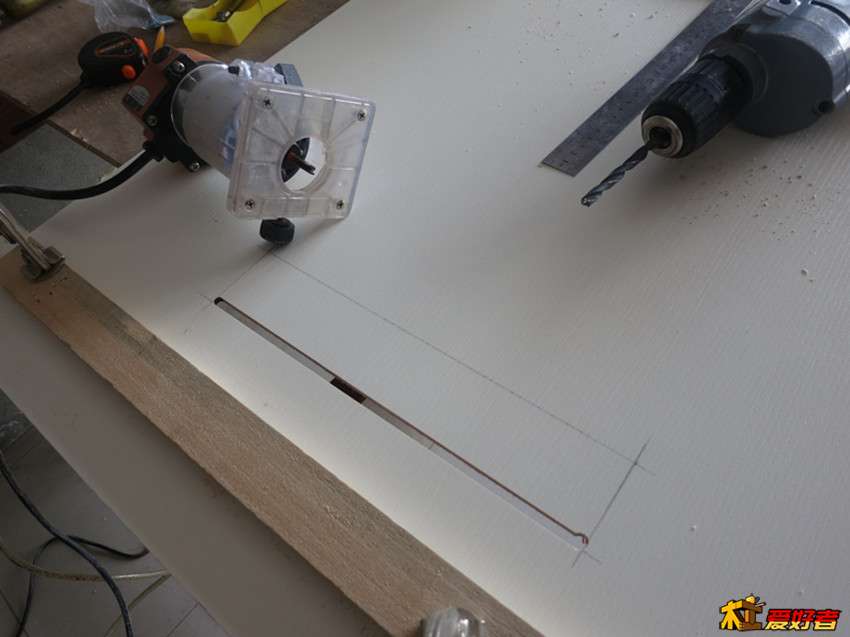

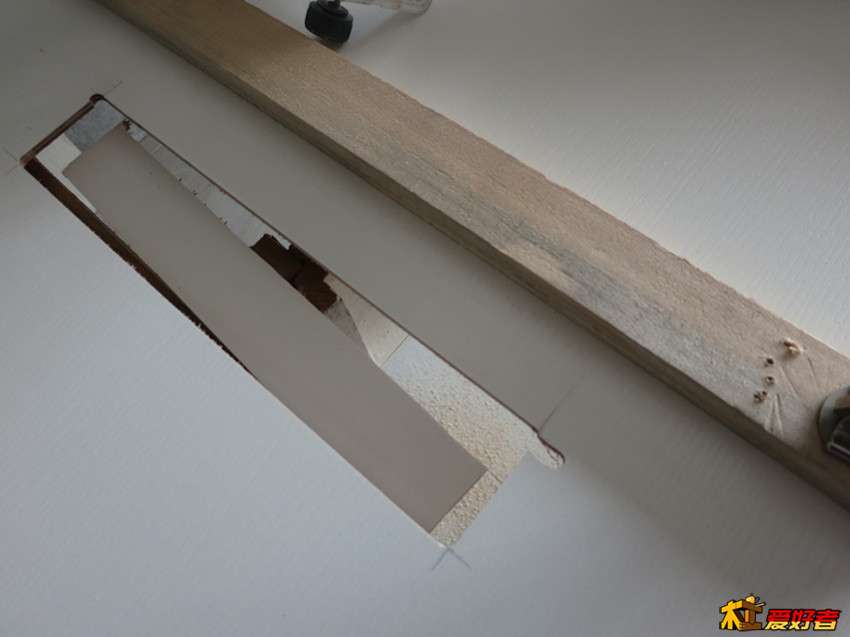

画方形框钻第一个眼，上靠尺下修边机铣削。注意应该钻比铣刀直径大的孔，而且四个角都要钻孔，否则启动修边机的瞬间容易碰刀跑歪。呵呵，这都是不该出现的错误，请大家制作时注意避免。

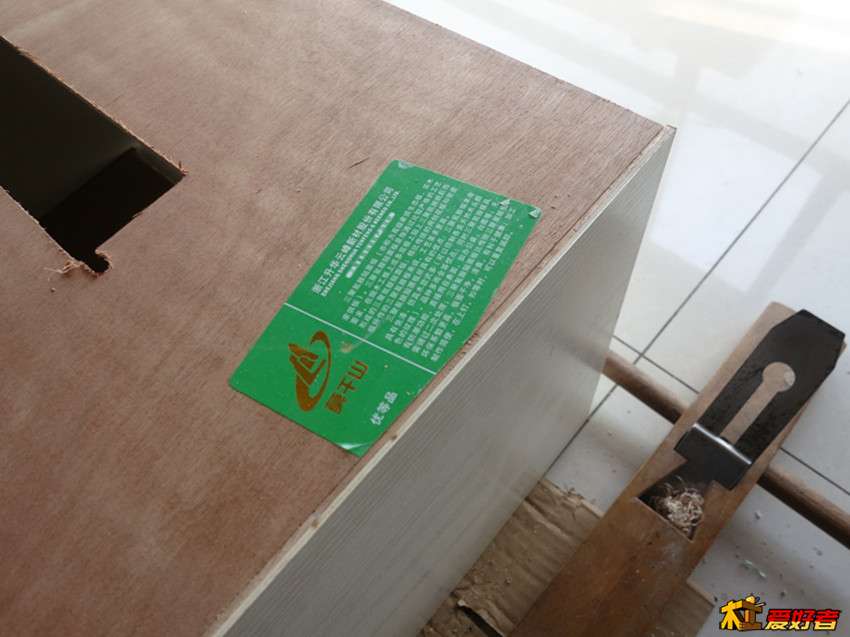

背板放槽内，上端稍有些紧，推刨修一下，然后严丝合缝啊，呵呵


木工XUETU · 发表于 2014-4-6 23:20:50

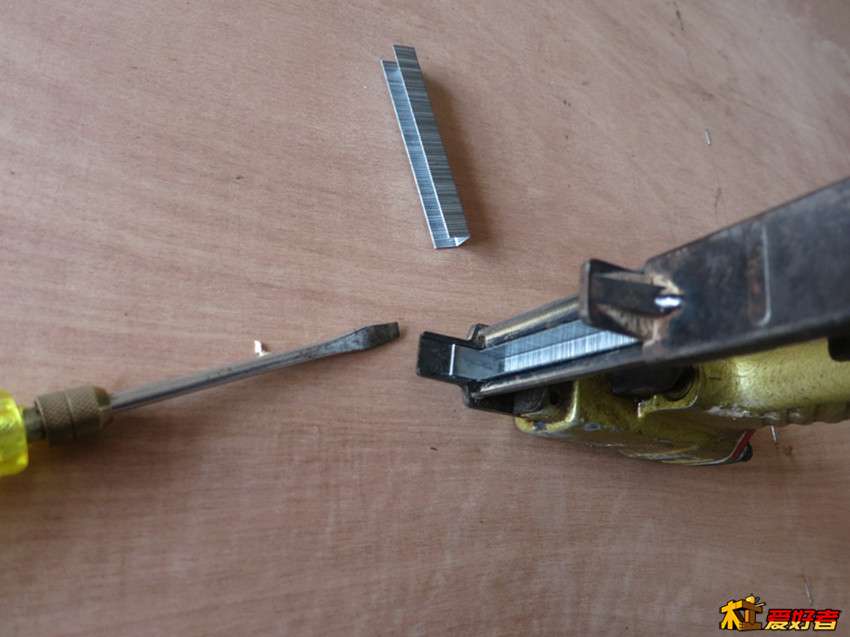

那把旧码钉枪钉到大概一半的时候罢工了。枪针回不去了，需要用螺丝刀捅进去才可以放一枪，呵呵。连发变成了单发，好累啊。

yiwangxi1117 · 发表于 2014-4-7 10:25:46

楼主做的真是精益求精，严丝合缝。用的都是三合一连接？

木工XUETU · 发表于 2014-4-7 10:32:18

本帖最后由木工XUETU 于 2014-4-8 09:19 编辑

yiwangxi1117 发表于 2014-4-7 10:25 6 r; E2 ^/ N* s+ |, \
楼主做的真是精益求精，严丝合缝。用的都是三合一连接？

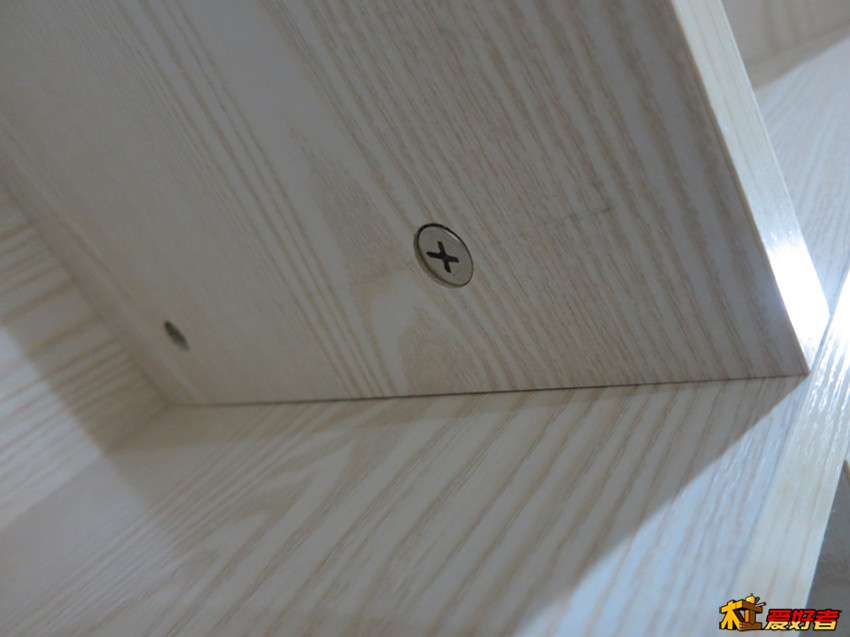

呵呵，朋友多谢夸奖，不完美的地方也不少。第一次做这种类型的柜子，只能这样了。是用的三合一连接件固定的。

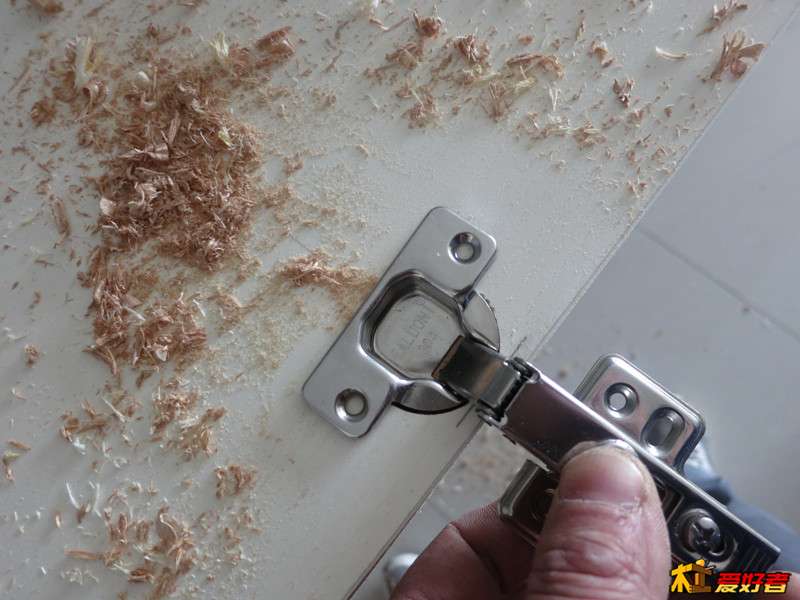

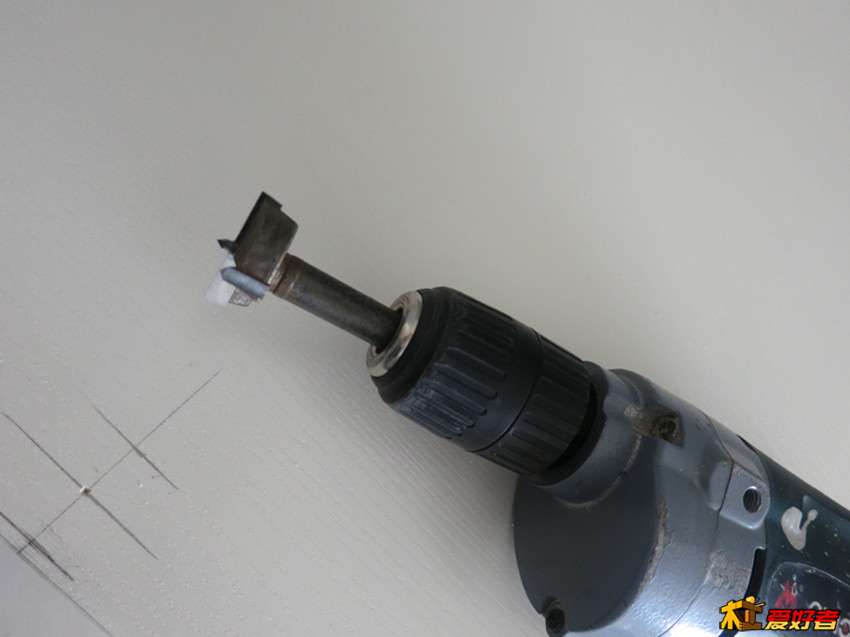

衣柜铰链的安装。
注意：手电钻容易钻坏（合金开孔器定位针 如果赶到下面的木材接缝上，容易跳刀），尽量使用台钻加靠山钻孔，这样钻孔质量有保障。

木工XUETU · 发表于 2014-4-7 21:49:02

本帖最后由木工XUETU 于 2014-4-8 21:30 编辑

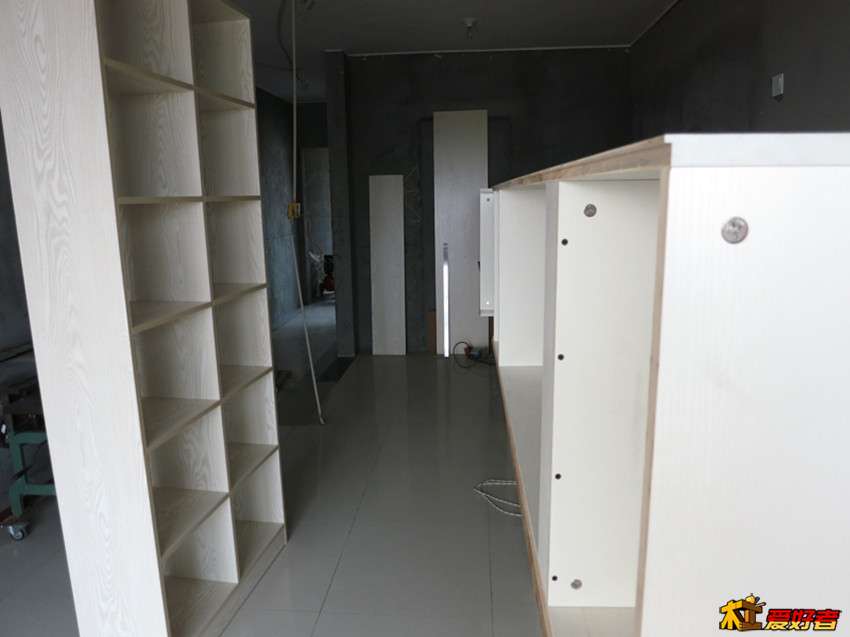

今天终于把柜子搬到走廊里了，前面提到板材买来时有横向弯曲，最后组装后导致一些地方形成比较明显的缝隙，很是遗憾，糟蹋我的成果！所以说板材不平的话不能有做好家具以后就能变平的奢望，谨记！！！不平的板子不能买！！！

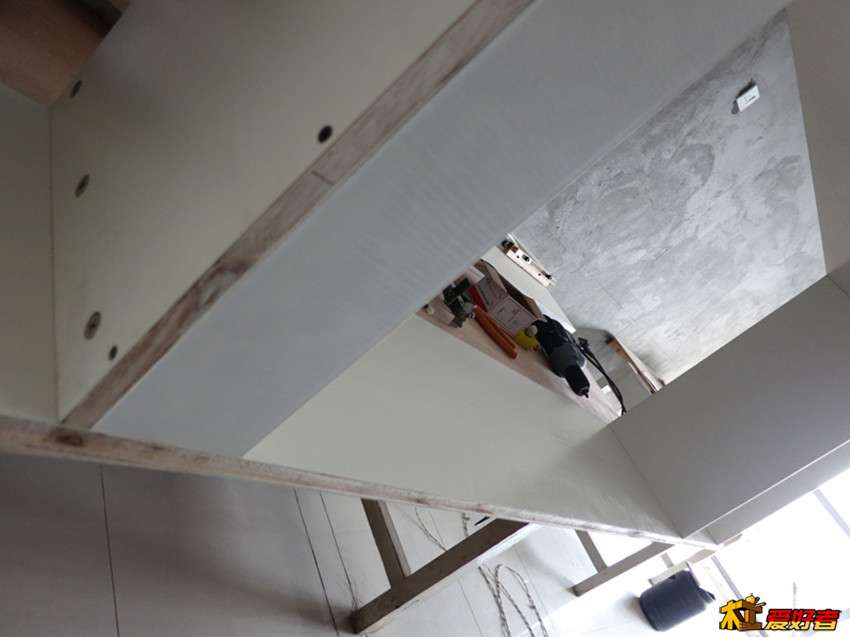

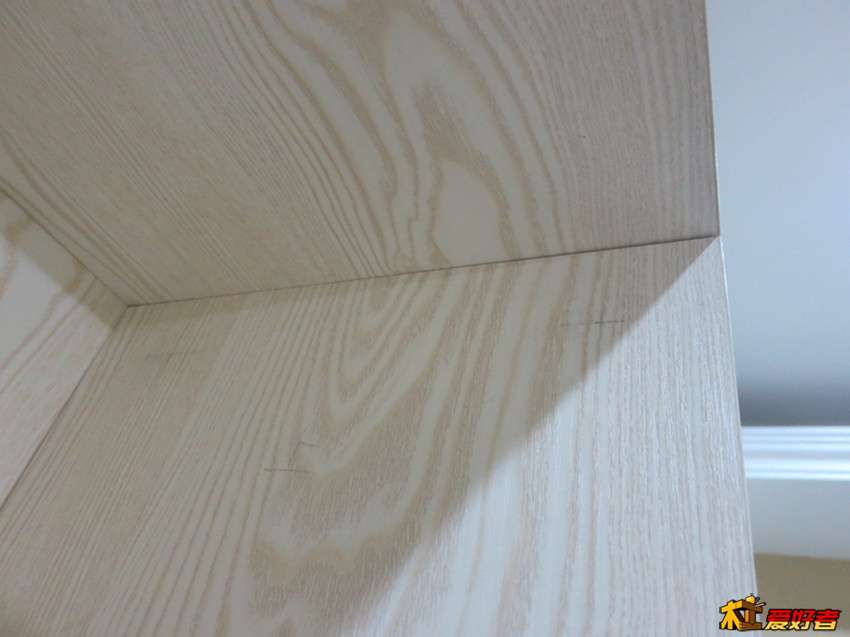

顶板弯曲，立板两头显缝隙

顶板弯曲，立板前后两头有缝隙

立板弯曲，横隔板中间显缝隙

立板弯曲，横隔板中间显缝隙

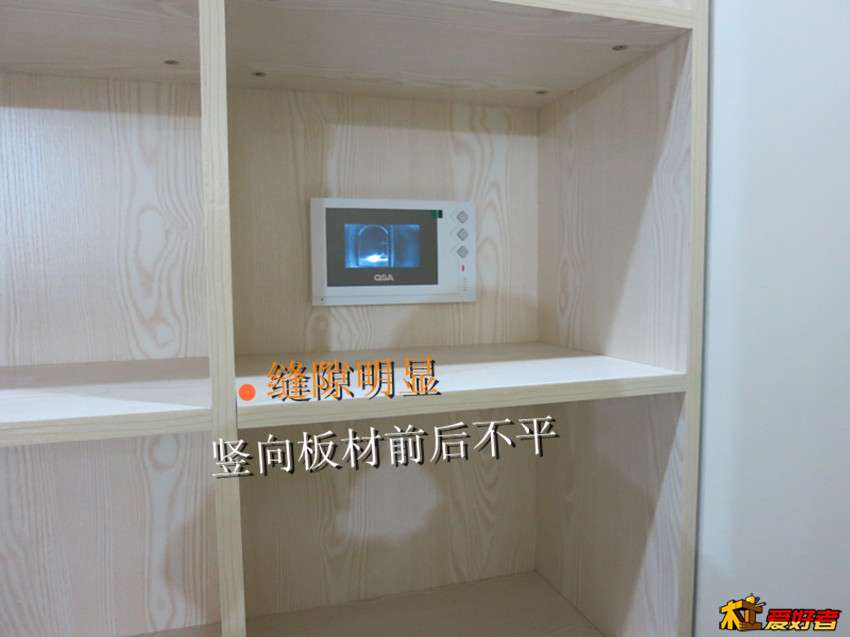

对讲系统直接后背板开孔固定。
这块前面有缝隙的板子和上图那块横搁板，是左右对应的。缝隙正好是互补关系；你有我无，你无我有。

没办法，是弯曲的山板造成的。

对讲操作系统直接开孔固定到后背板上
