自制台锯

lvchunlin · 发表于 2014-5-12 12:21:15

上来看看有没有动静

树叶开心 · 发表于 2014-5-13 19:57:47

day 17

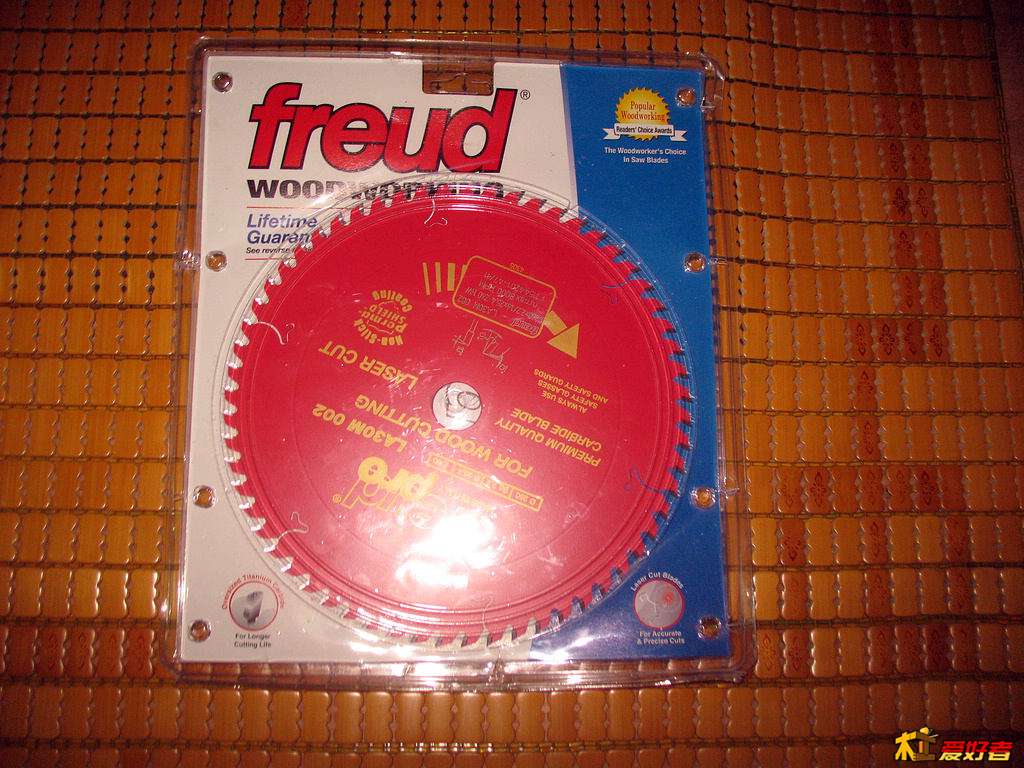

两天不到，锯片到手，买了才后悔，60t的，早知道买48T的燕尾型的了。

不知真伪，包装先保留，下次换个商家买，对比一下。

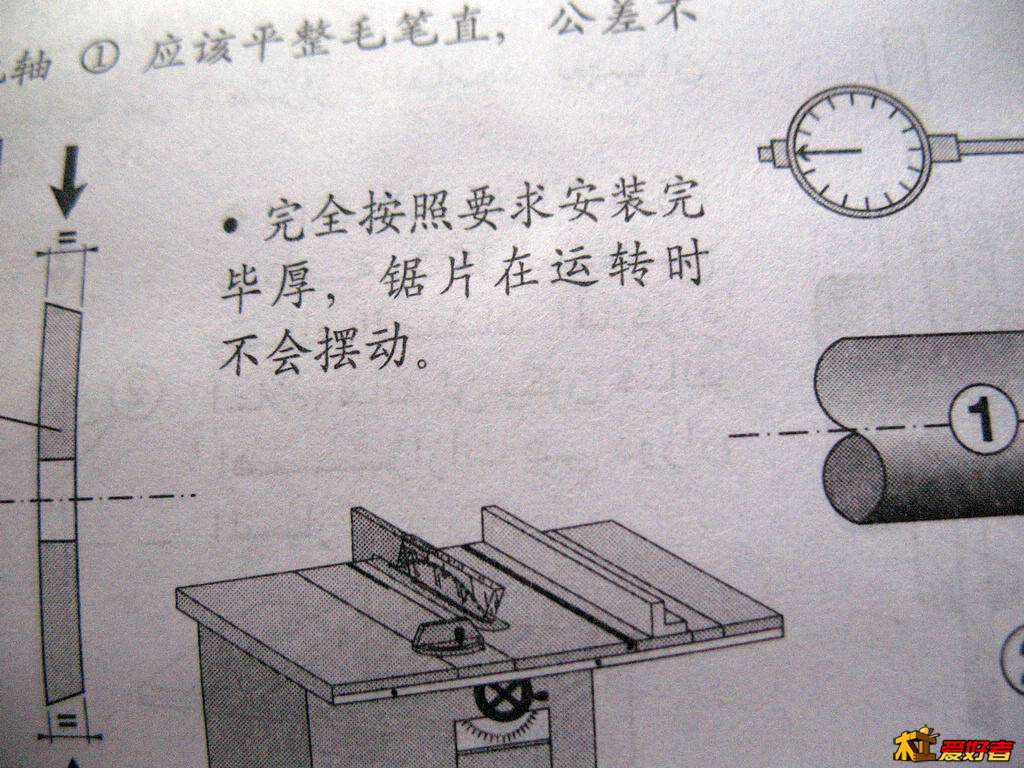

看说明书，觉得有点悬，居然那么明显的错别字。

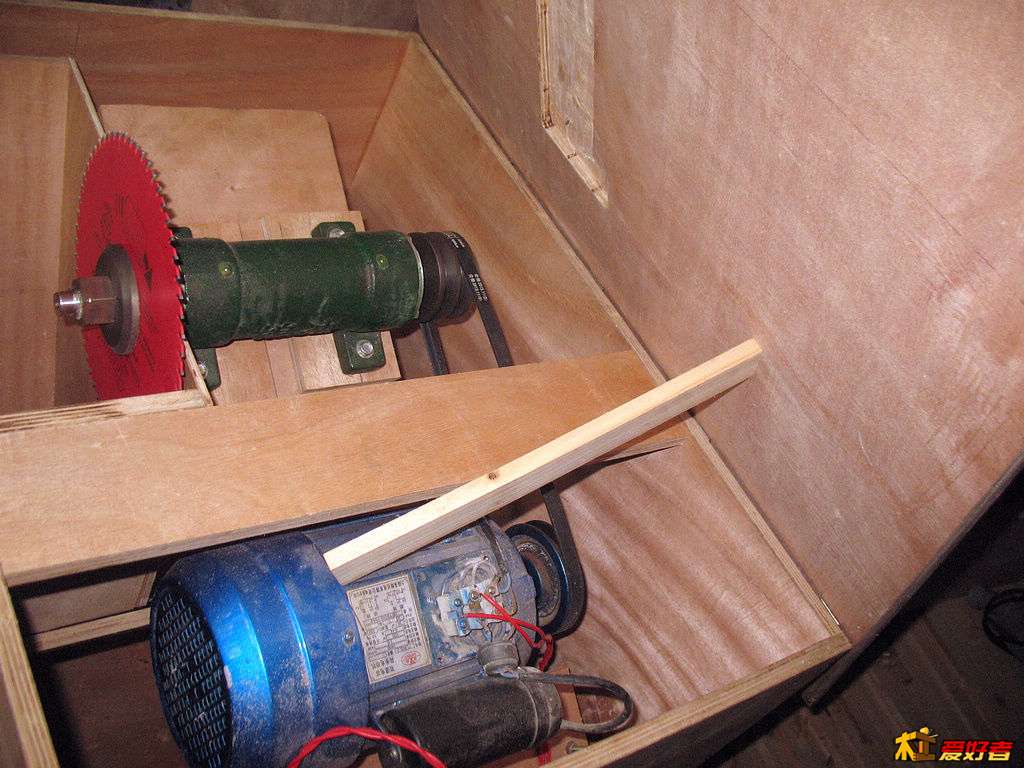

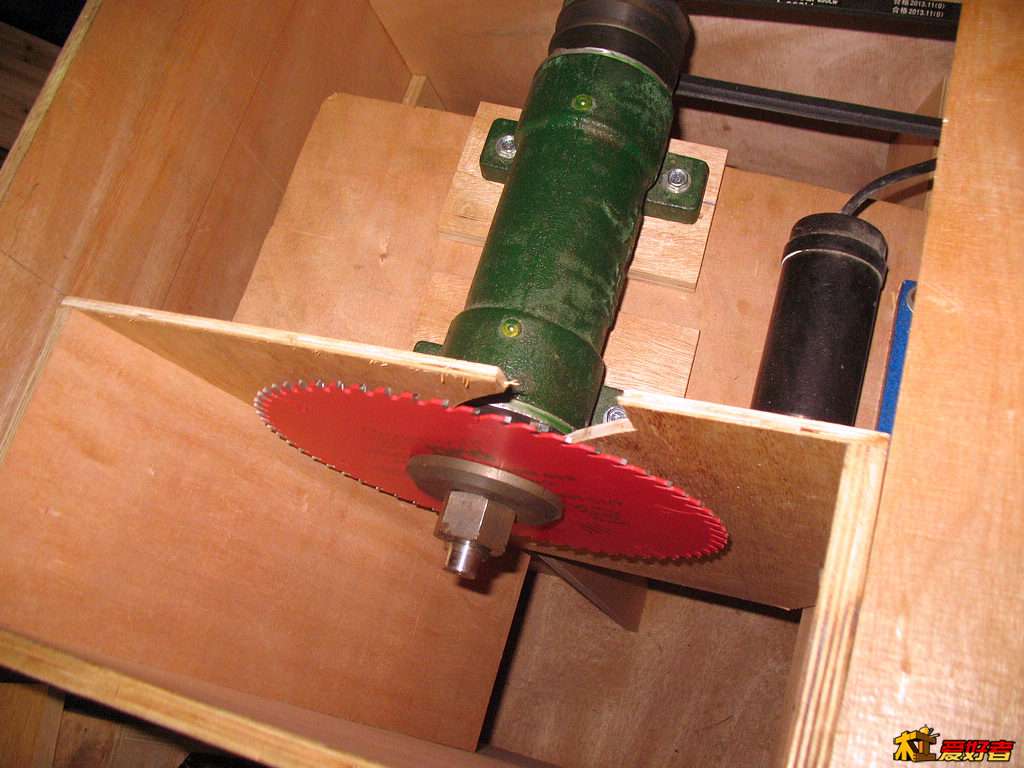

装好，试运行，风声很锐利。

树叶开心 · 发表于 2014-5-13 20:07:11

day18-19

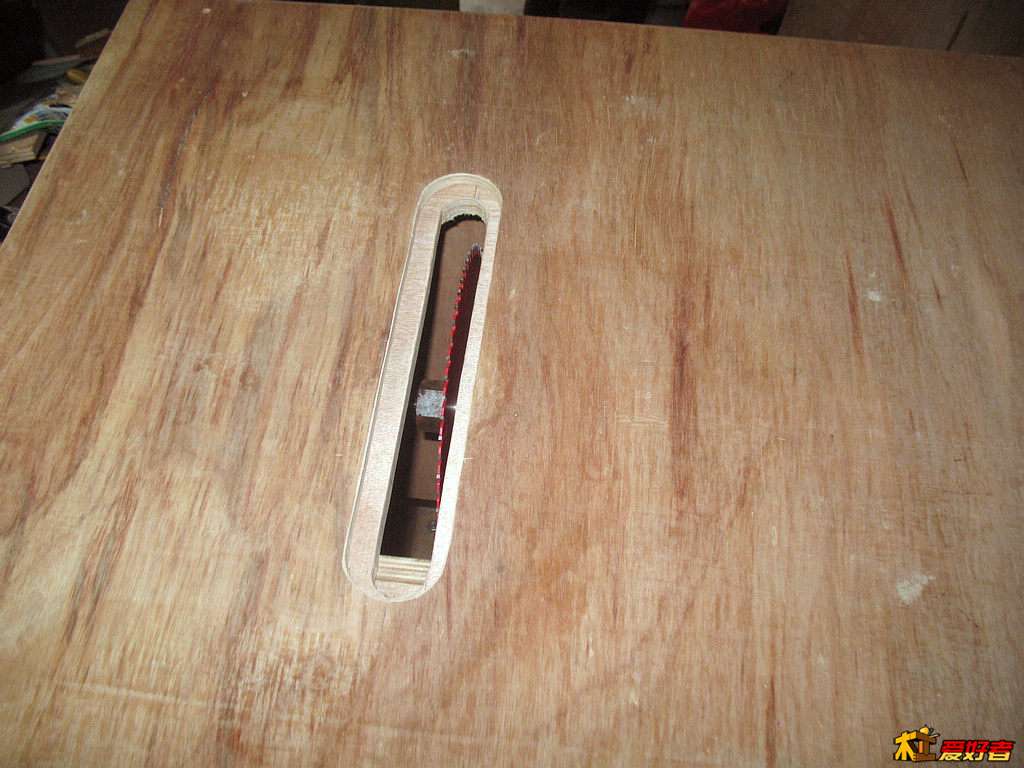

弄了个15mm台面底板，80*90cm的，材料不够长，将就了，本来是要80*100的。

弄个12mm（实测大约10.6mm厚）的台面板，80*100cm的，这样加上2mm的环氧板，和下底板的落差是12.7mm，你懂的，吴新导槽厚度12.8mm

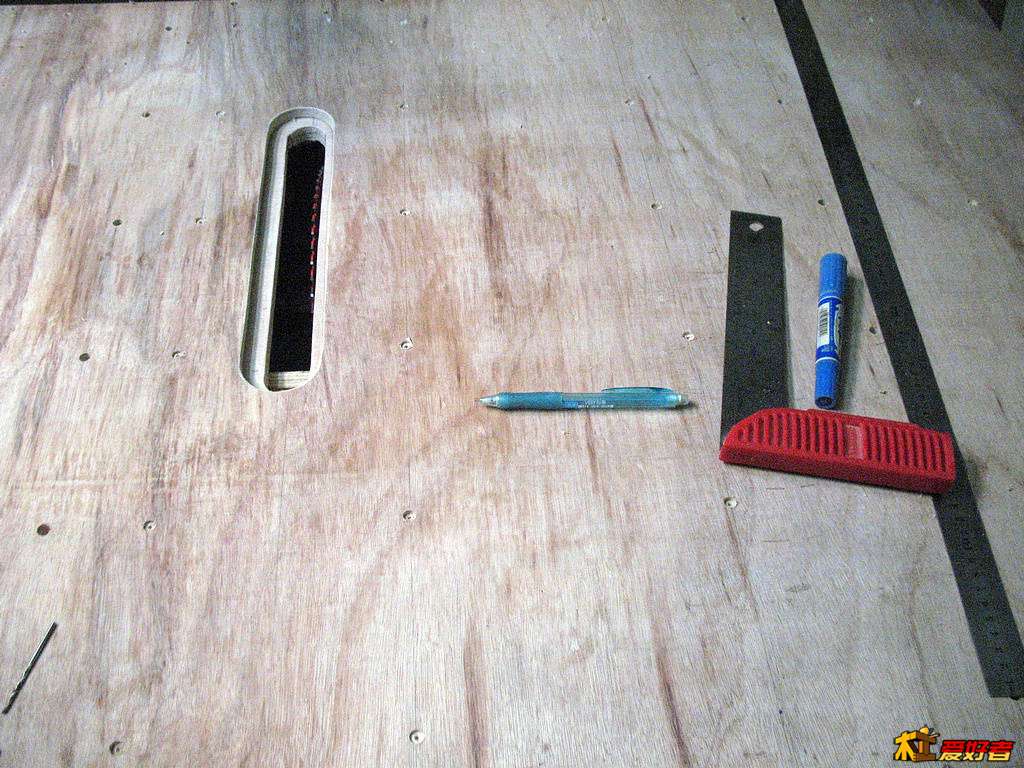

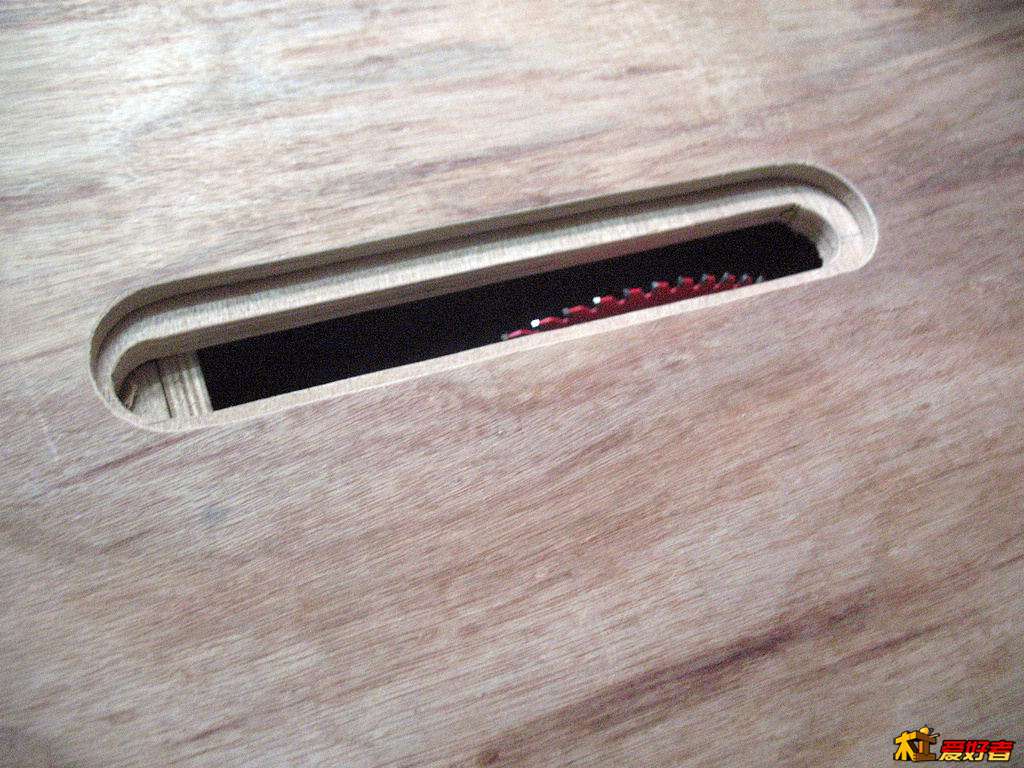

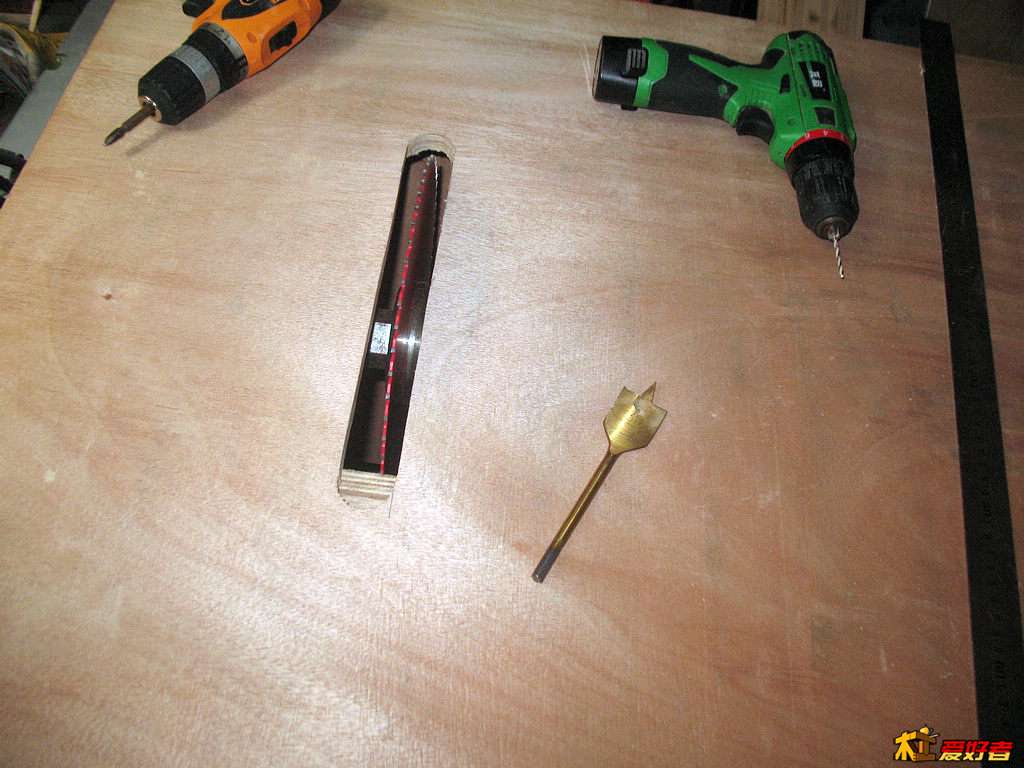

为了以后可能上dado，先留好盖板的位置。不然两层粘合就不好弄盖板的缺口了。

钻孔那个辛苦。。。

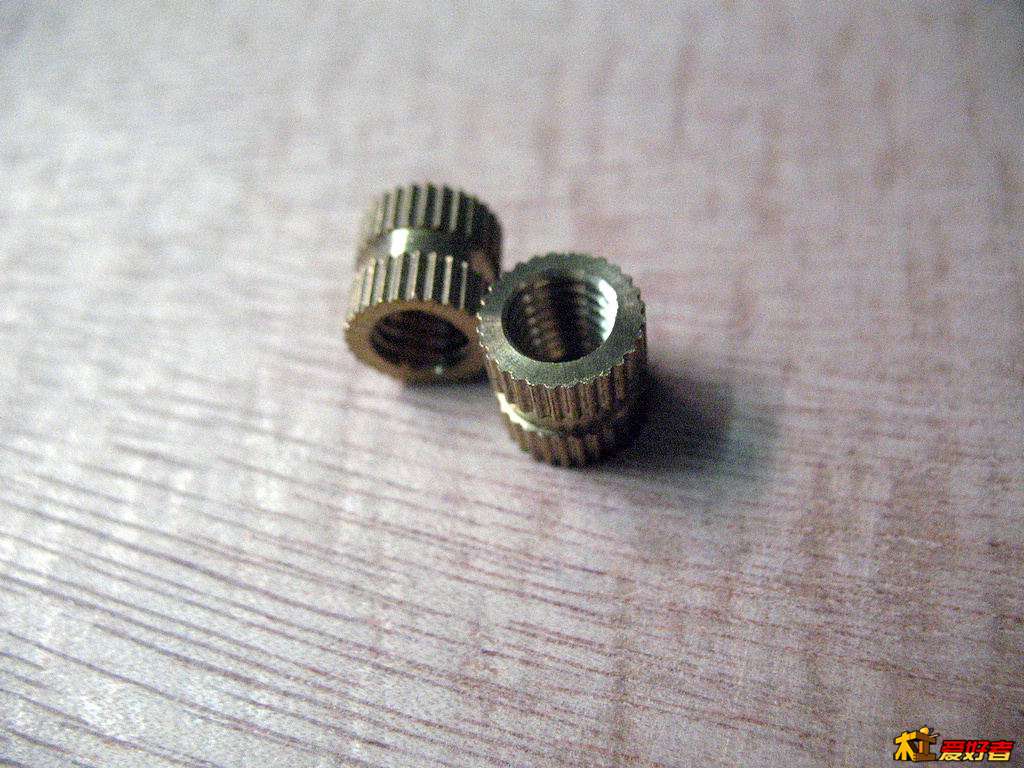

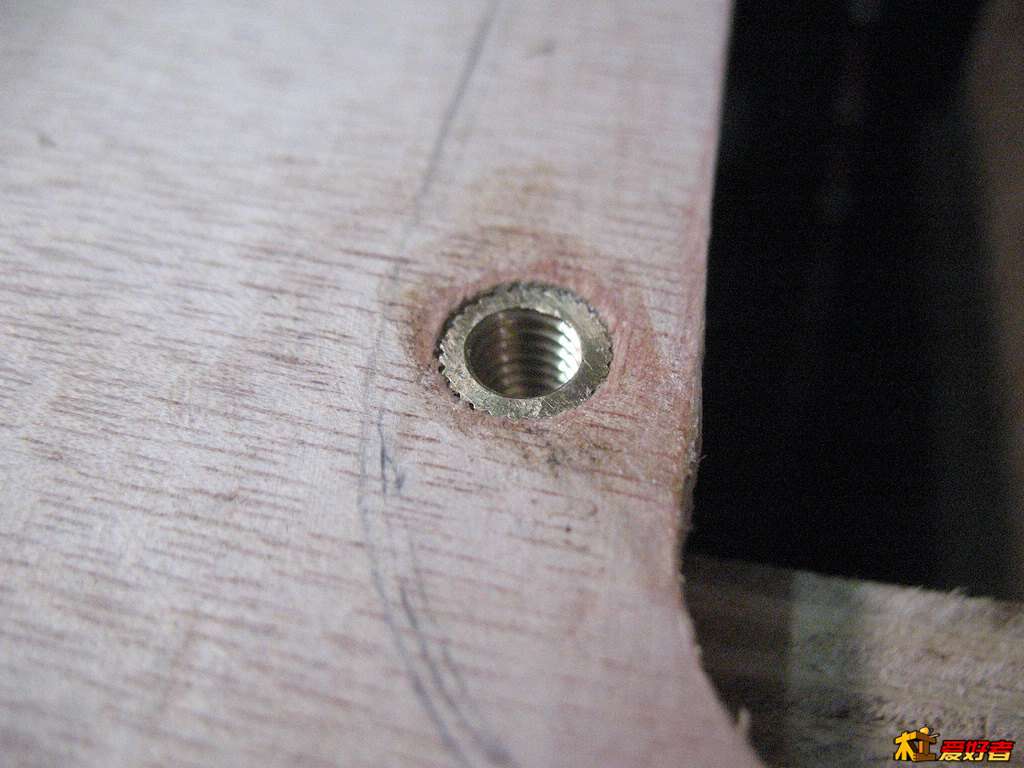

M6螺纹嵌入件

AB胶，砸进通孔

为了锯深不损失太大，底板准备削去10mm，其实如果像小台锯一样直接镂空，靠环氧板遮蔽，锯高可以接近80mm，不过怕强度不够，还是损失一些锯高算了。

树叶开心 · 发表于 2014-5-13 20:10:19

day20

底板削了一层，装好

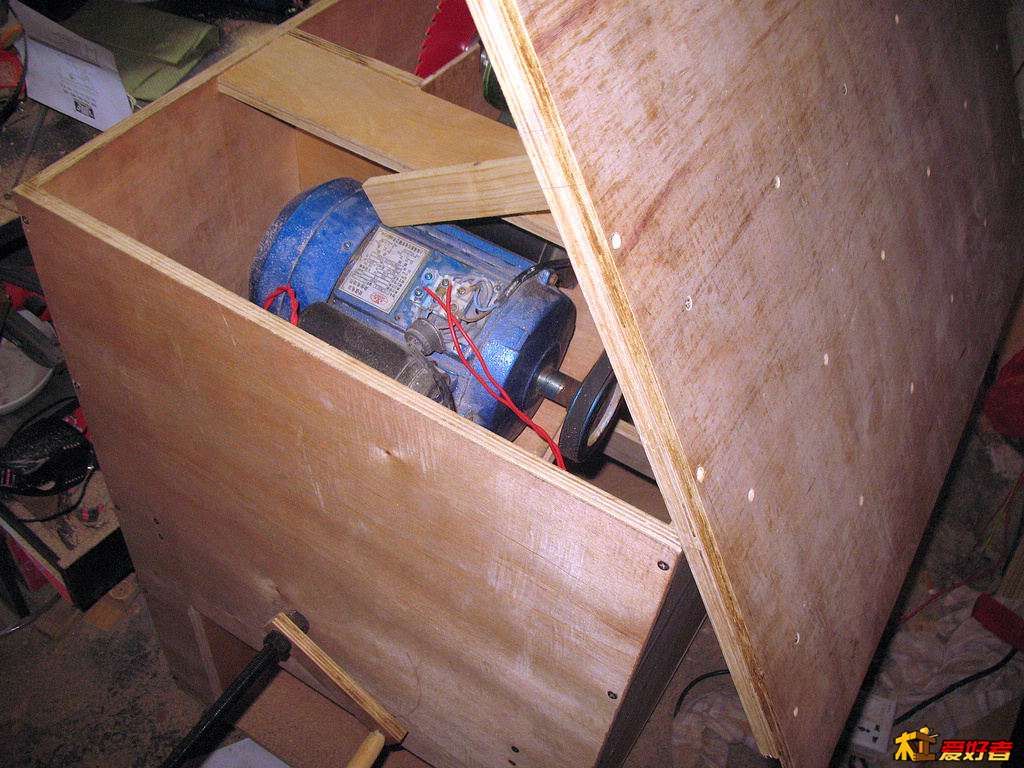

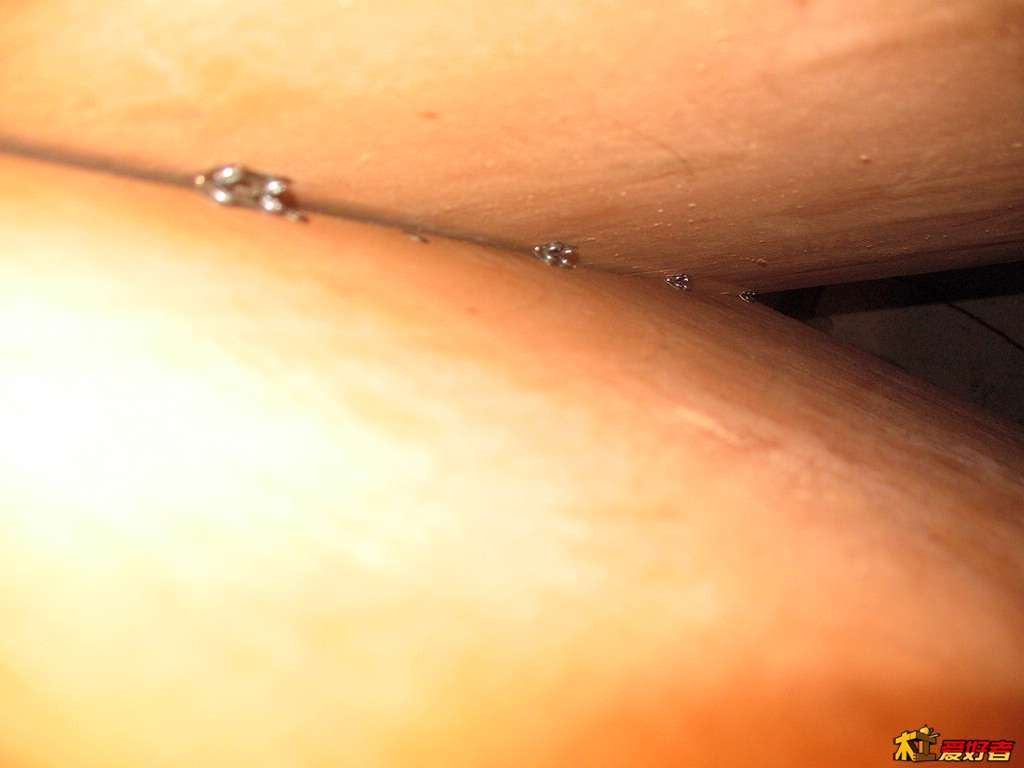

5个很小的合页连接

可以大概打开到80度，这样宽度大约不超过70cm，能出入普通的房门。

树叶开心 · 发表于 2014-5-13 20:21:09

day21-22

80*100*0.2cm环氧板，20/kg，3.5kg，￥70
整整两天，反复钻孔定位，上螺丝，有些螺丝孔是要把底下木板和箱体结合的，上面的环氧板必须对准开透孔。。。
完了修边刀修边，居然连修边刀的主体都被它磨出凹槽了。

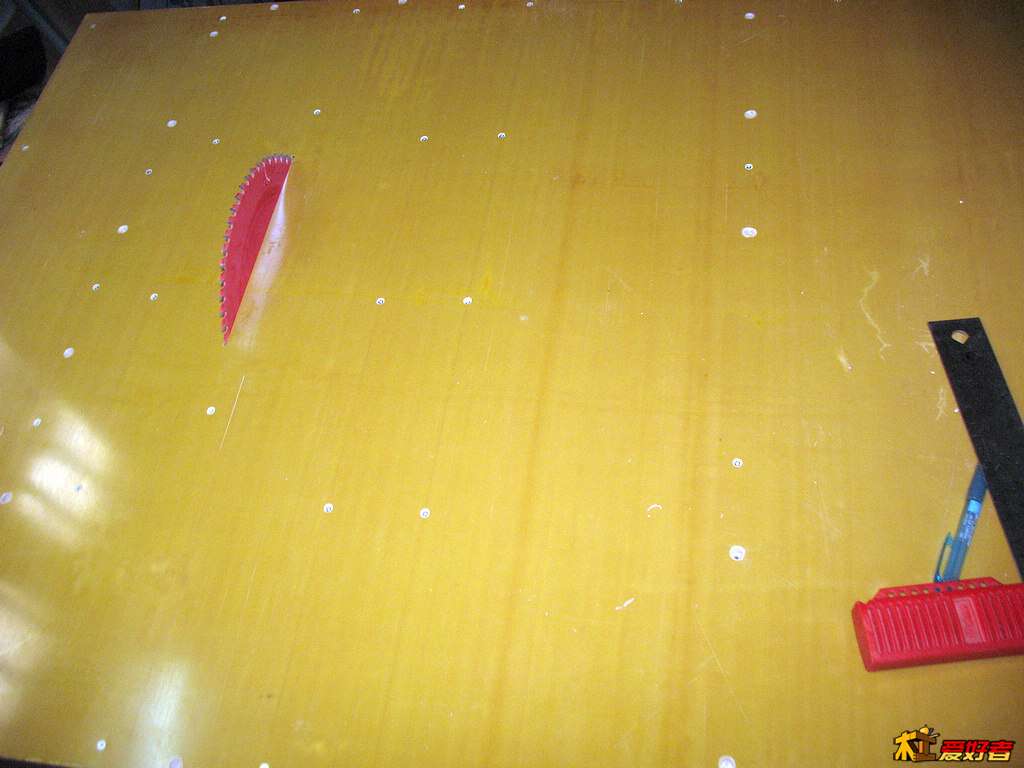

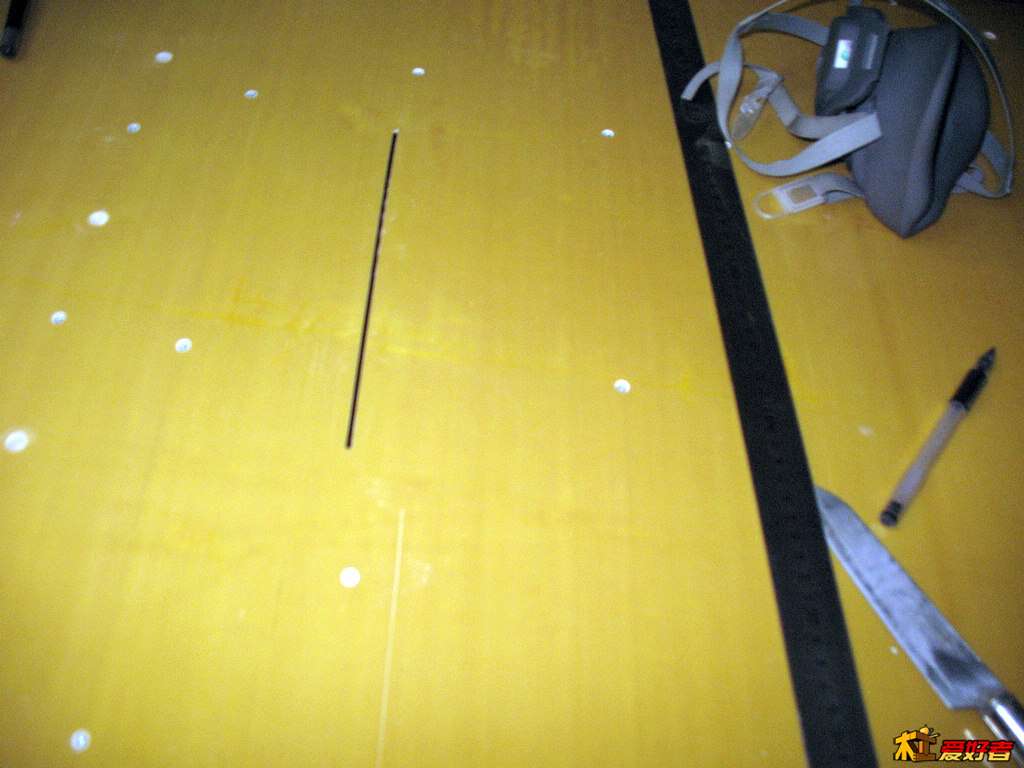

锯片升起的时候，我怕玻纤粉尘飞得太厉害，弄了个纸箱扣在锯缝处，完了居然几乎没有粉尘溢出，大部兜在锯子内部了，只有很少的白色粉末射流的痕迹。

锯高只有63mm了，比预计的68mm少了一些，怕锯轴刮蹭到底板，没敢升满。

收到最低可以在玻纤板下面2cm

树叶开心 · 发表于 2014-5-13 20:32:26

day23

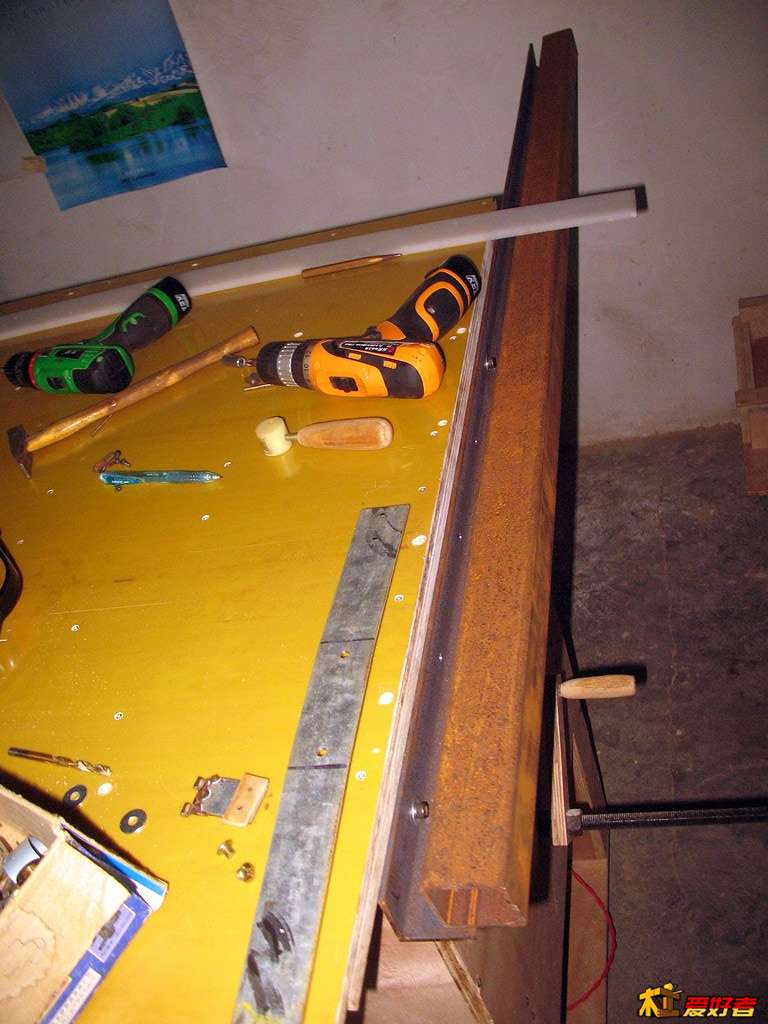

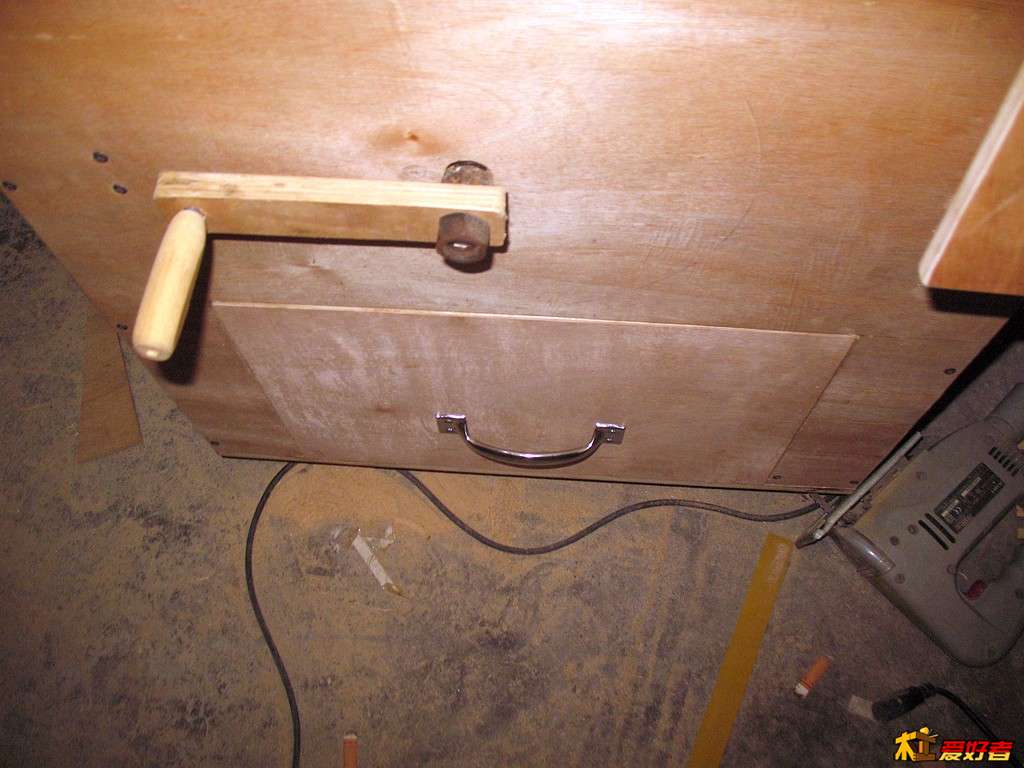

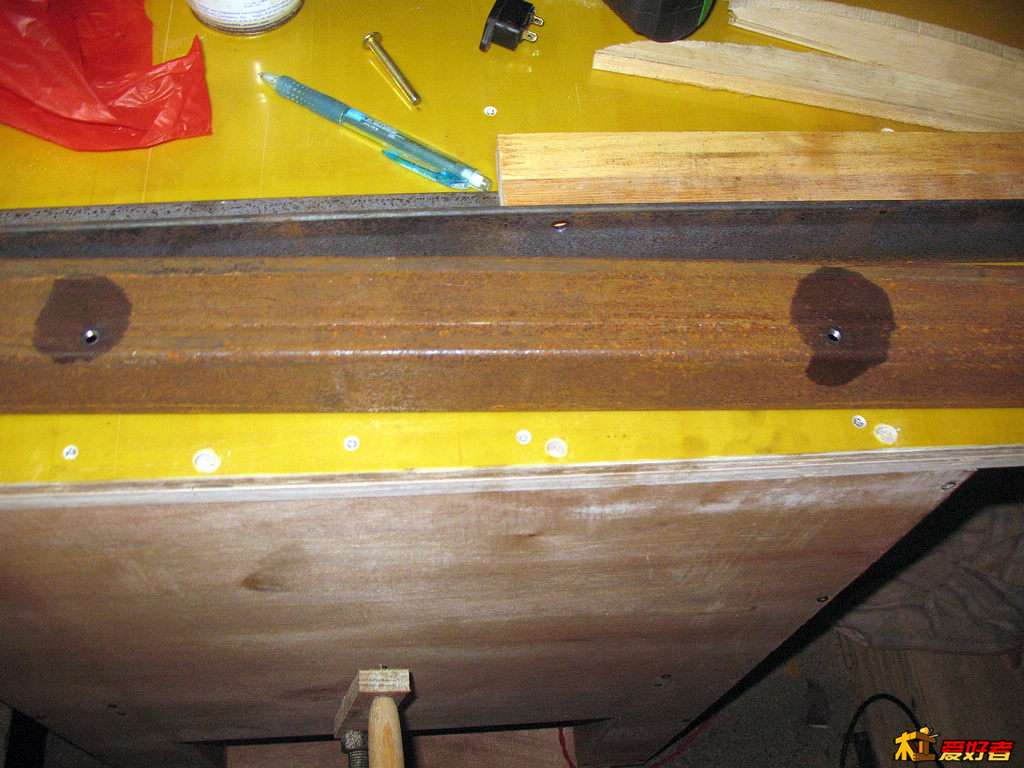

50角铁隔30cm钻8mm的孔，下方的是升降摇杆，因为机芯极重，摇杆需要大概半斤力才能摇动，所以就不用做手轮了，因为它不可能因摇杆自身的重量导致螺杆旋转，偷懒才是本色。
小台锯因为机芯轻，用一根牙签破开两半，拿着其中一半的一头，另一头去拨手轮都能转动，不得已才做成手轮，如果是摇杆的话，根本会因自身的重量而无法停留在水平位置。

50方通在对应位置钻5mm的孔
一个人在1.6m长的工件上钻孔实在不容易，中间的还好，两端的差点没折磨死我。

wd40加丝锥绞手手工攻丝，M6的，以前都是充电钻攻丝，自从断了一回丝锥以后，小心了，用手以很慢的速度攻，还好，没断。于是今天就过去了。

liok · 发表于 2014-5-14 10:02:49

本帖最后由 liok 于 2014-5-14 10:09 编辑

兄弟,加了你Q了,不见回应,你有空的话打我电话吧,我去你那学习一下,我已经在短信里给你电话了,谢谢.呵呵，加一句，我住玉柴这边。

liok · 发表于 2014-5-14 10:08:24

目前我准备倒装台锯,正在备料中,正在为靠山伤脑筋,不知道是上光轴好还是做方管T型靠山好.平直精度高的方管不好找,不平整,担心整出来的靠山精度不高。光轴的成本又太贵，而且滑块跟光轴的配合不知道紧密度如何，心里没底，纠结中。。。。。。。。

树叶开心 · 发表于 2014-5-22 18:20:30

停工了几天，戒烟，头晕一直睡，而且头皮痛，咽喉痛，牙龈肿。熬了6天牙龈一直肿，无奈买包烟，所有症状消失。。。

树叶开心 · 发表于 2014-5-22 18:21:29

day24

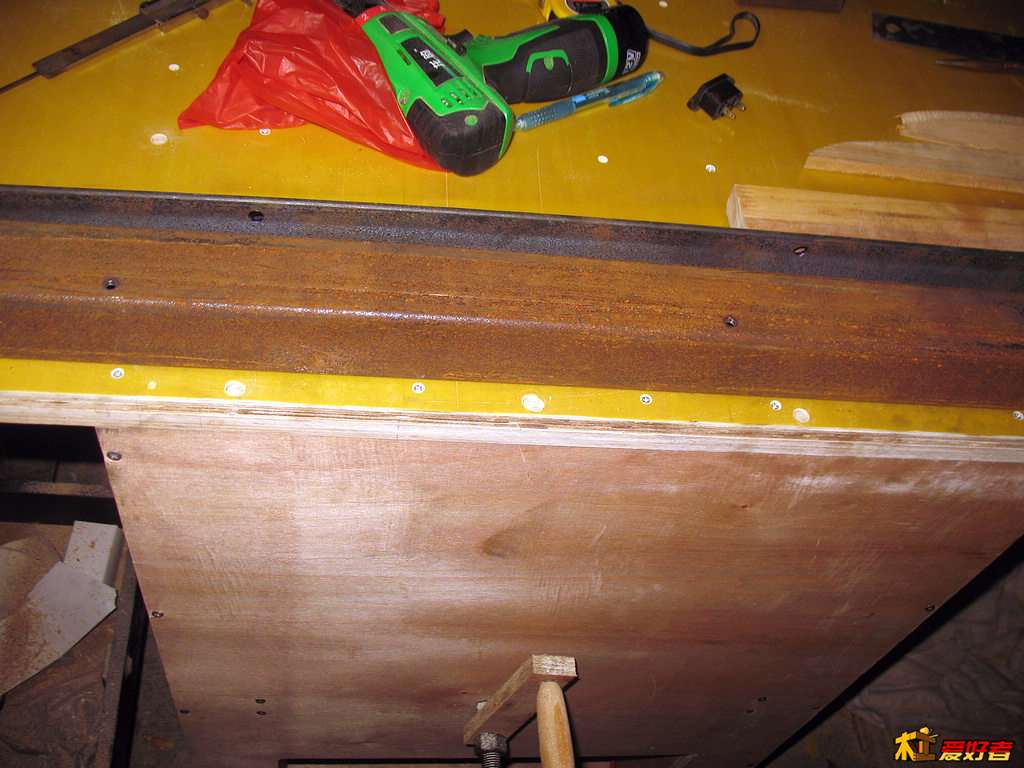

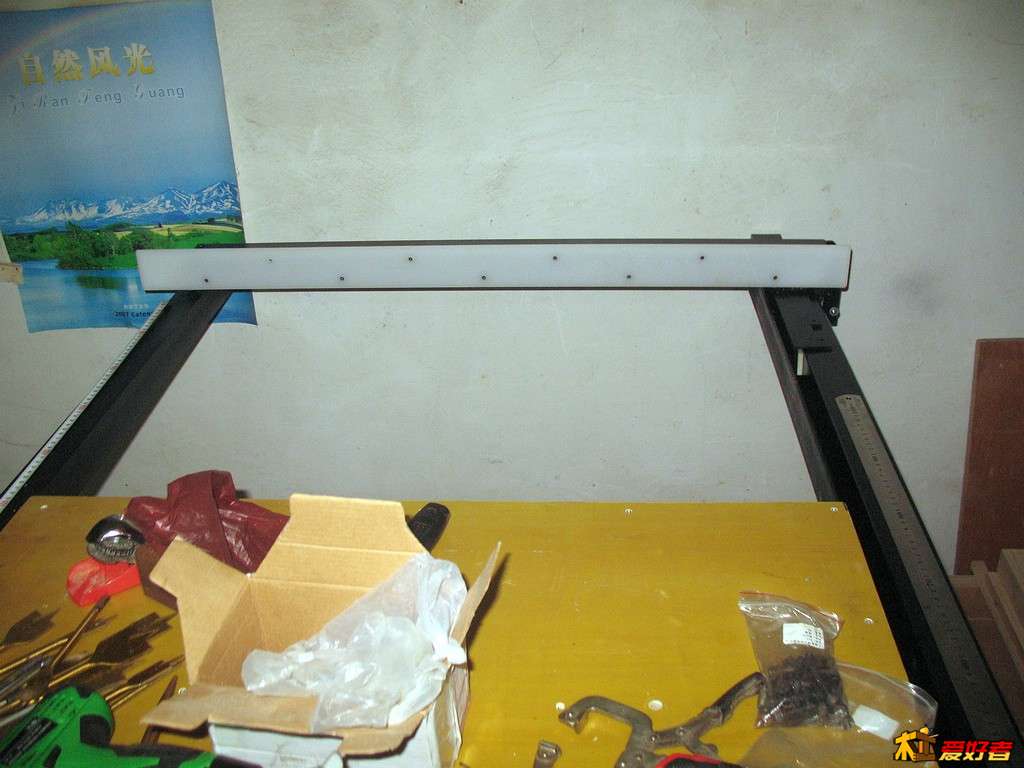

试装靠山导轨

树叶开心 · 发表于 2014-5-22 18:23:09

本帖最后由树叶开心于 2014-5-22 18:24 编辑

day25、26

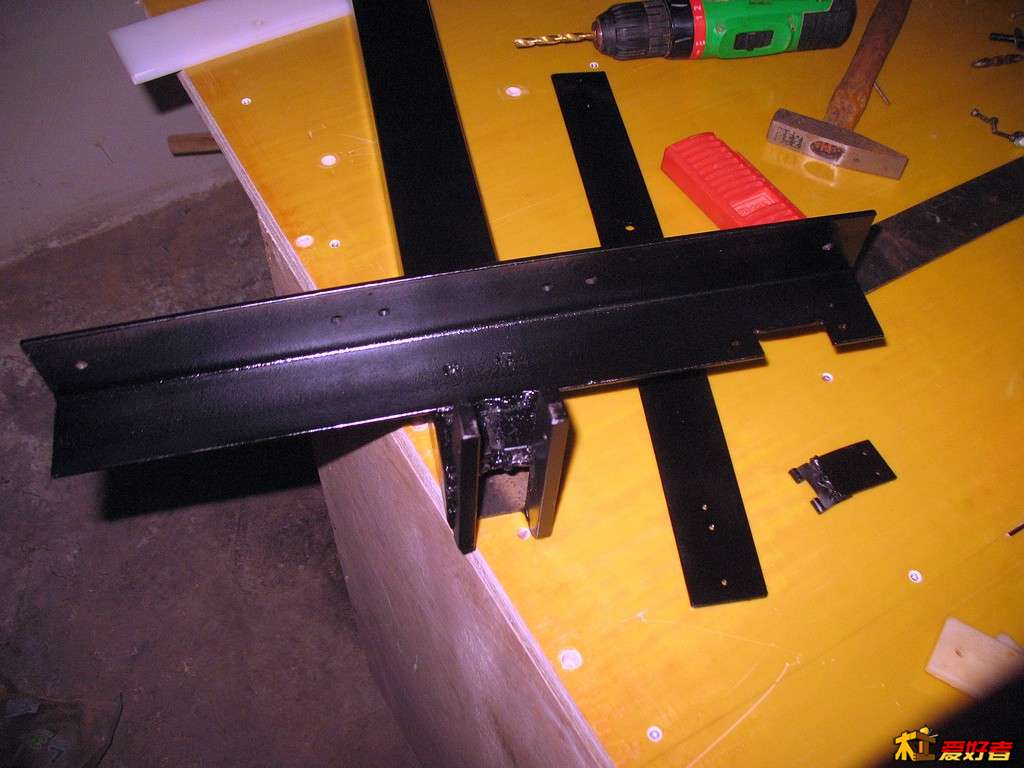

打磨去锈兼喷漆黑化，买的自喷漆，估错用量，用一瓶买一瓶，跑了3次，一共用了4瓶。

装上看看

树叶开心 · 发表于 2014-5-22 18:31:41

day27

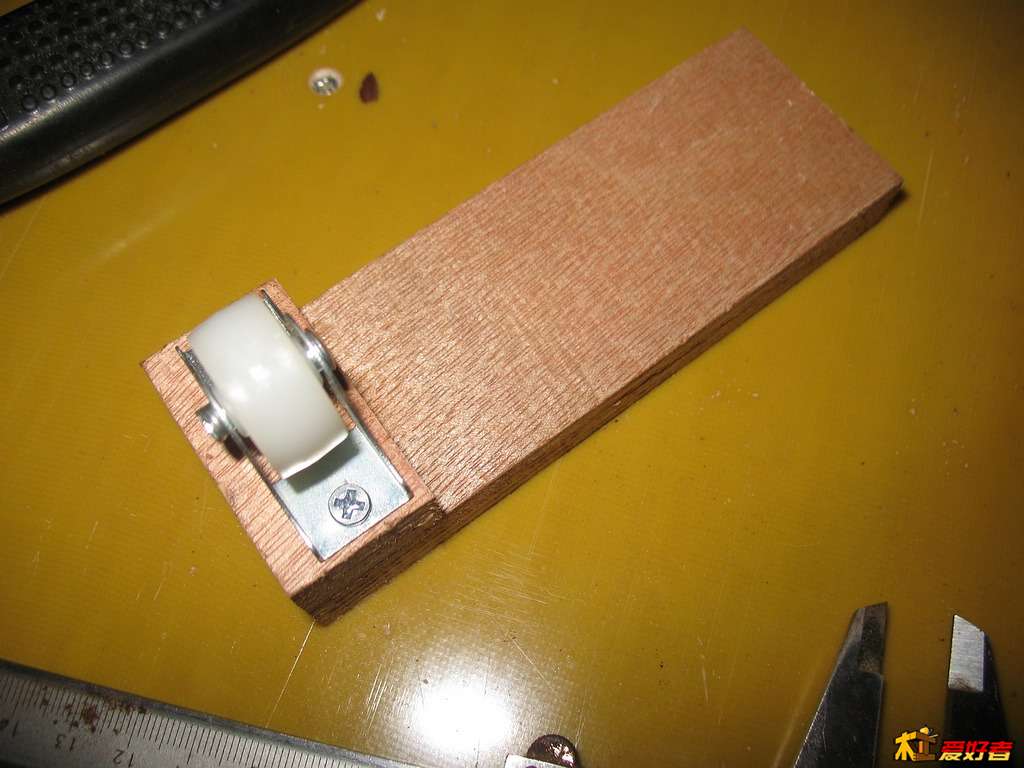

用1寸尼龙轮做靠山远端支撑，本来打算用轴承的，但手头上没有多余的角钢了，不好安装，只好用木头。

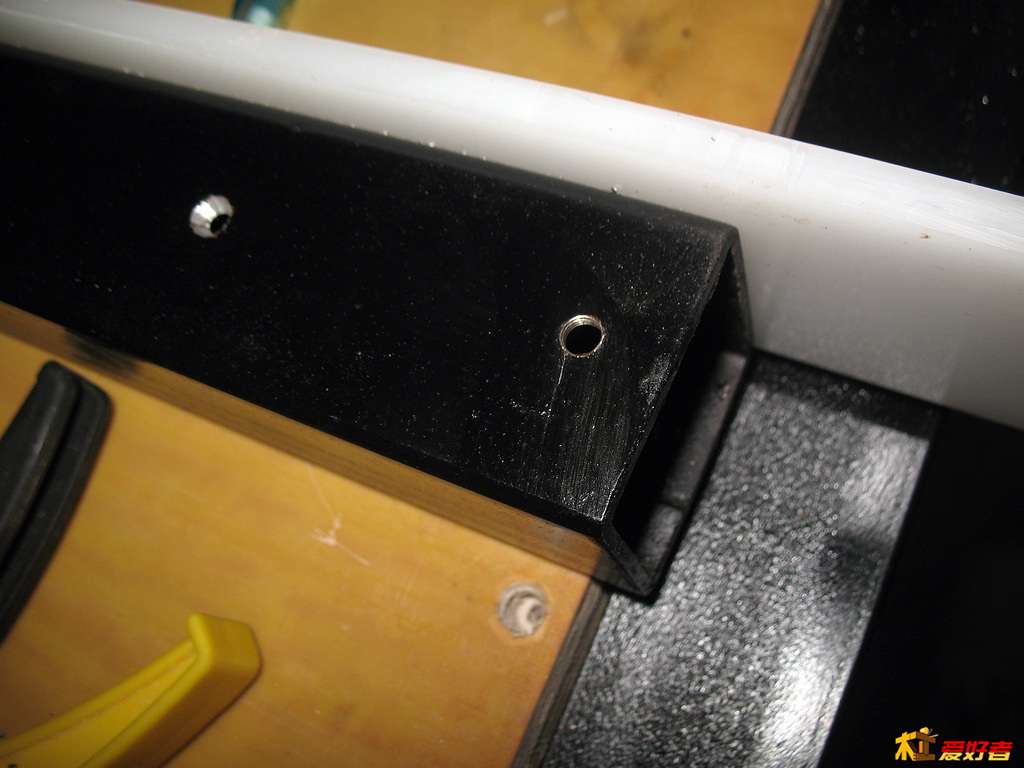

靠山远端沉孔和螺纹孔

装上以后，通过M6螺栓调节靠山离台面高度。

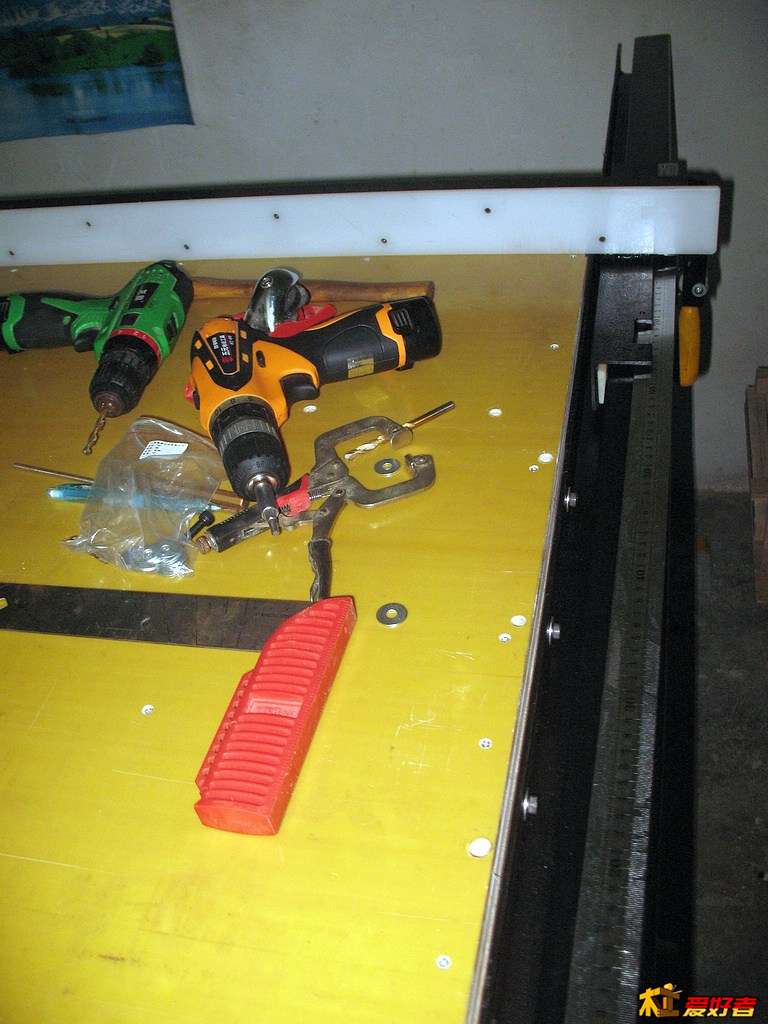

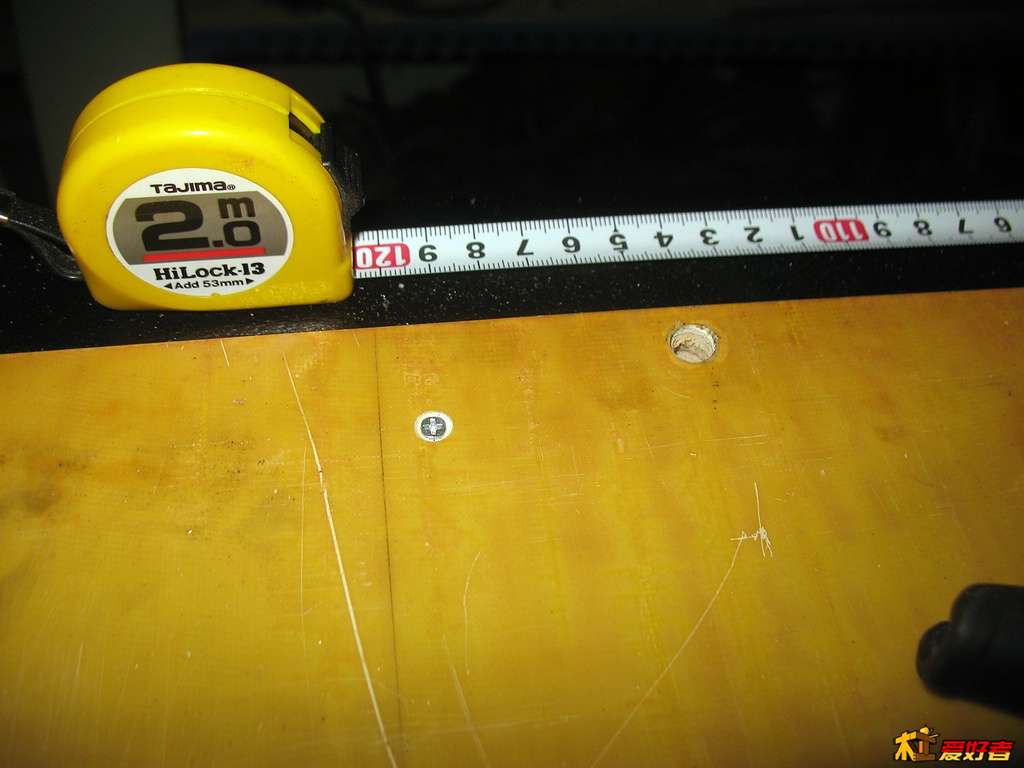

拉到最远

离锯缝1201mm，理论上可以对开大板，不过没弄分料刀之前我再不开大板了。

5*1*0.6cm尼龙，做靠山垂直调节用的，靠山焊接的时候有些变形，所以一块厚一块薄。

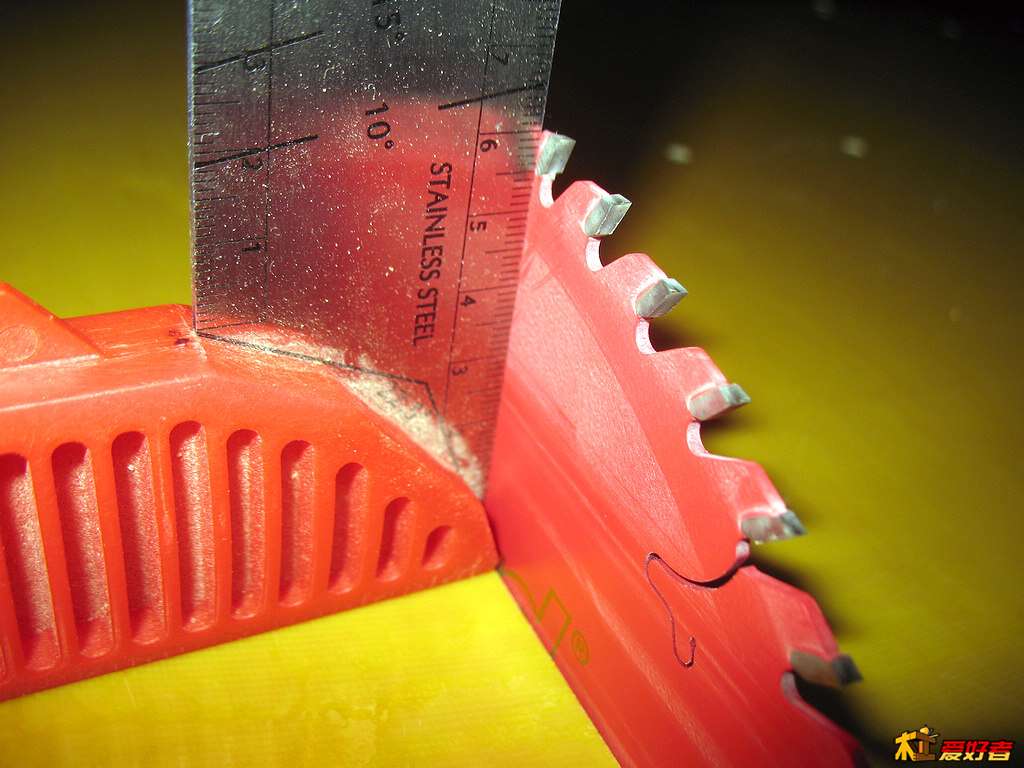

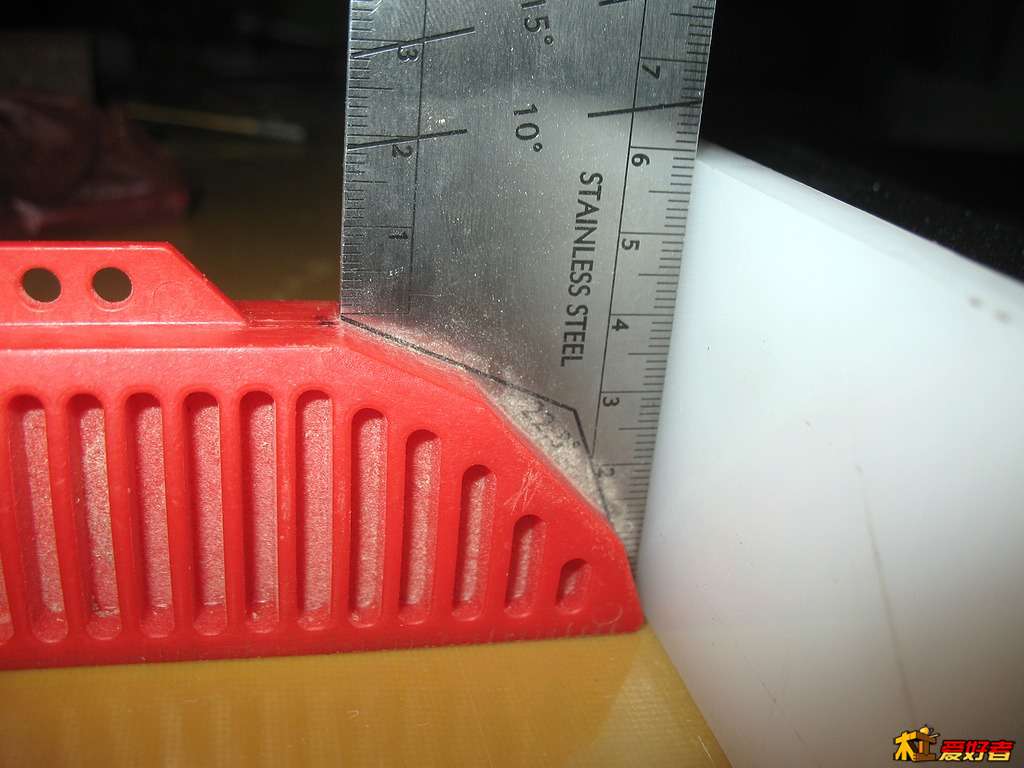

调好垂直

右边的这样了

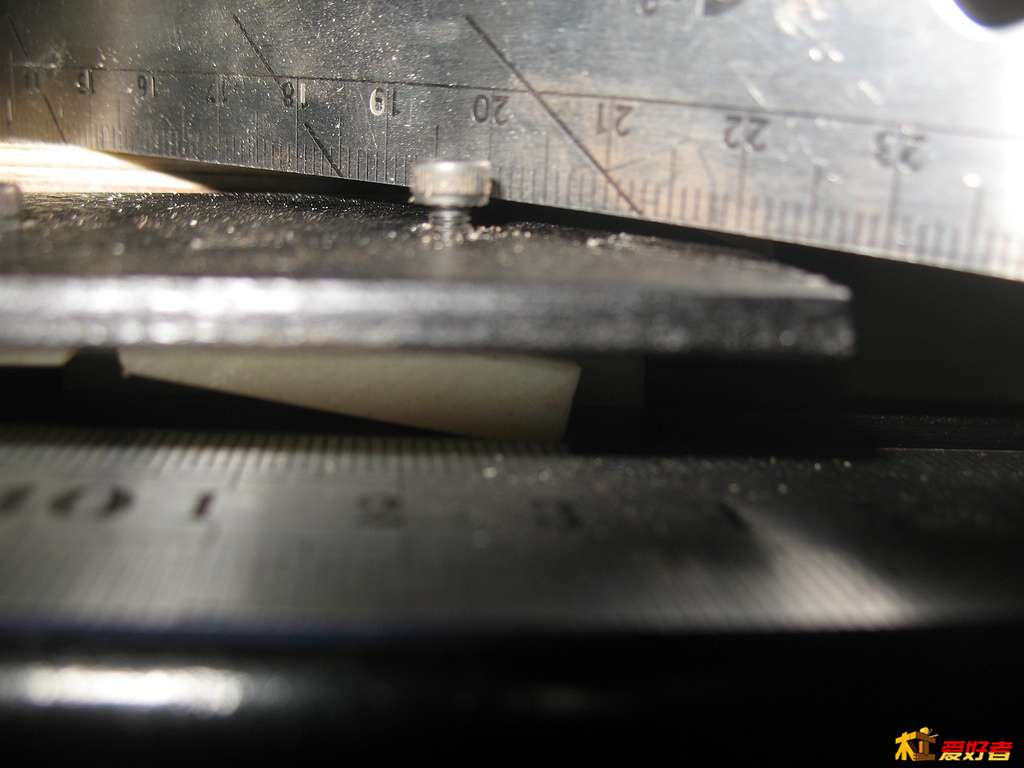

右边螺丝高出了台面，不过不影响，右边没任何用处，换机米螺丝可以低于台面。左边很低，离标尺不足3mm，这个有点难搞。

树叶开心 · 发表于 2014-5-25 23:00:21

day 28-29

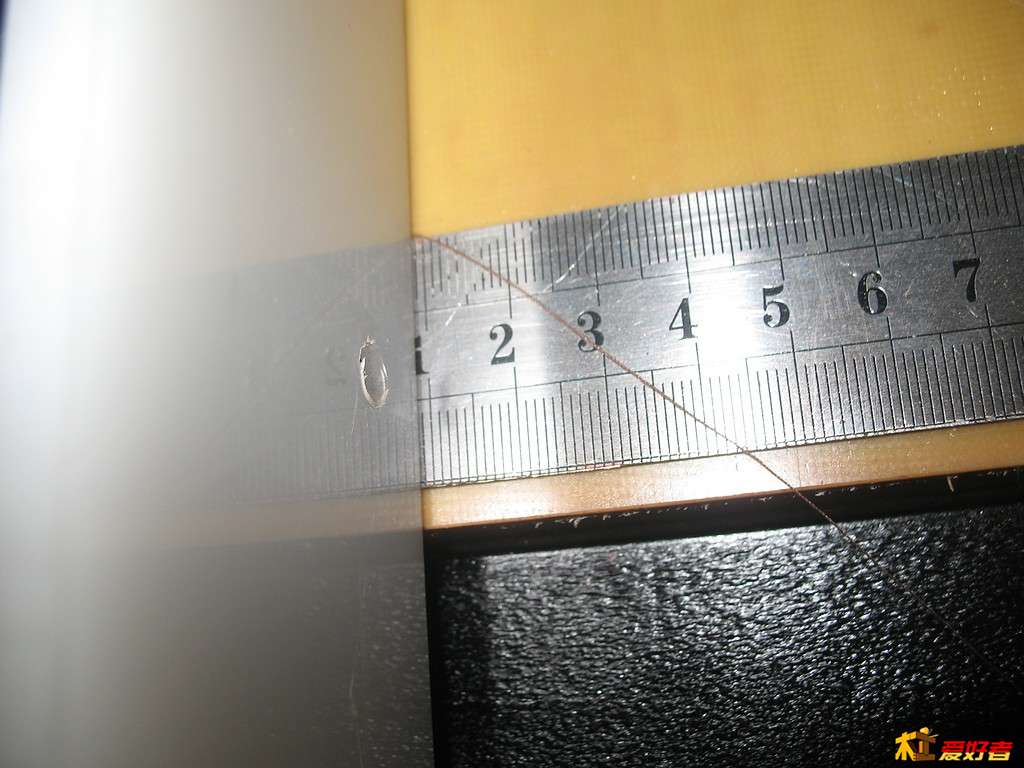

发现做靠山的方通和角铁强度还是不太够，最远端横向施加5公斤的拉力。

最远端产生了大约1.2mm的偏移，那么靠山中部应该就是0.6mm的偏移。

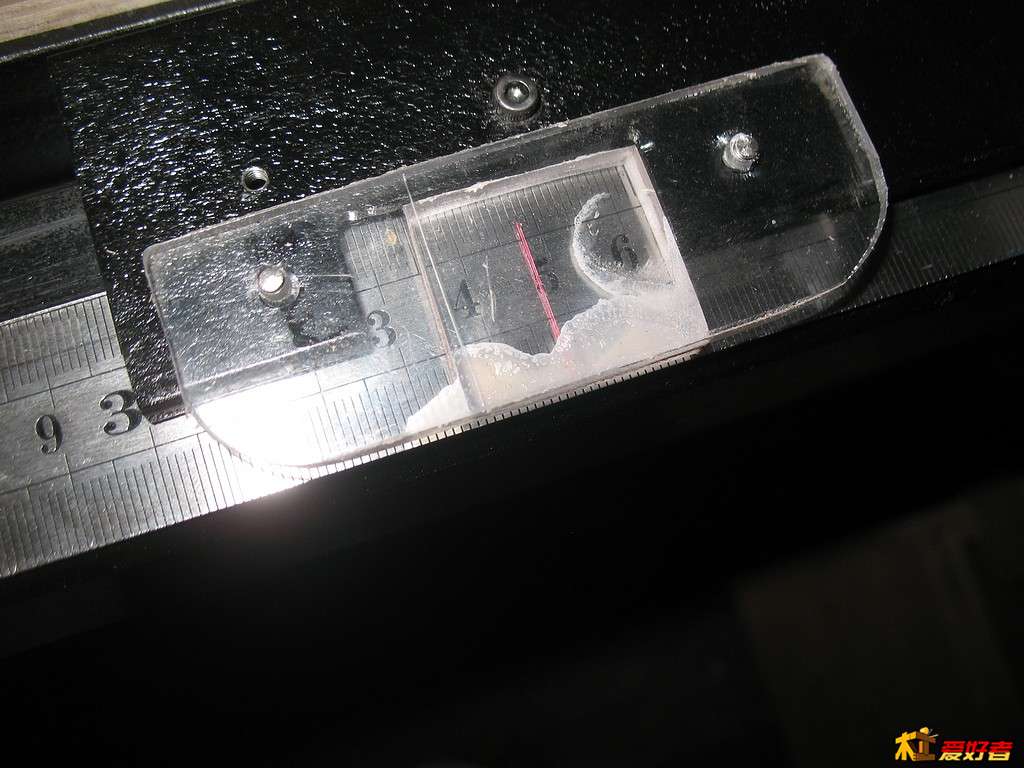

双层厚度的有机玻璃指针，叠加粘贴的时候胶水渗进去了，难看死了，有时间再重新做过。

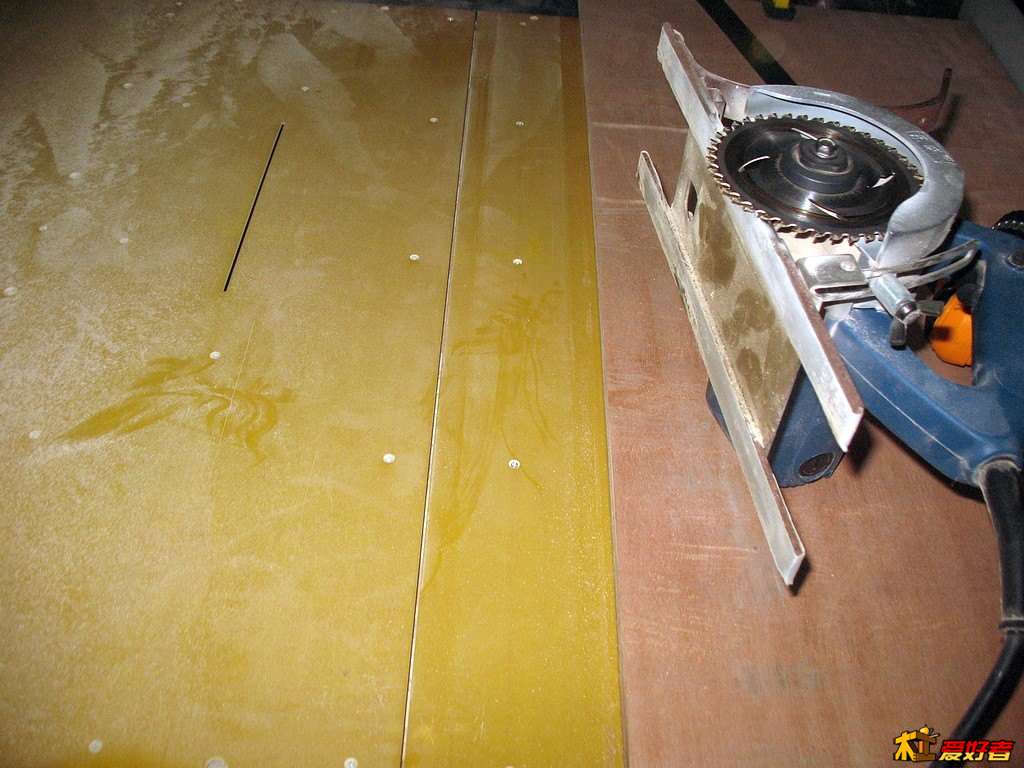

靠山都调节好以后，垫个木板，台面锯一刀，差一丝锯透第一层的夹板。

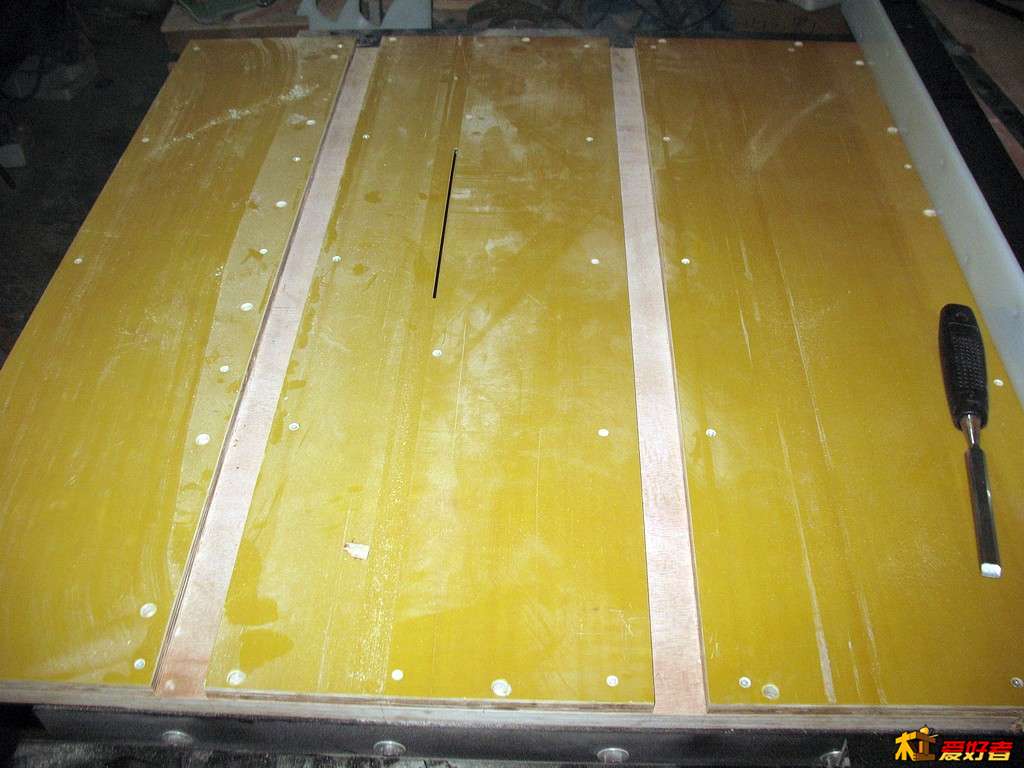

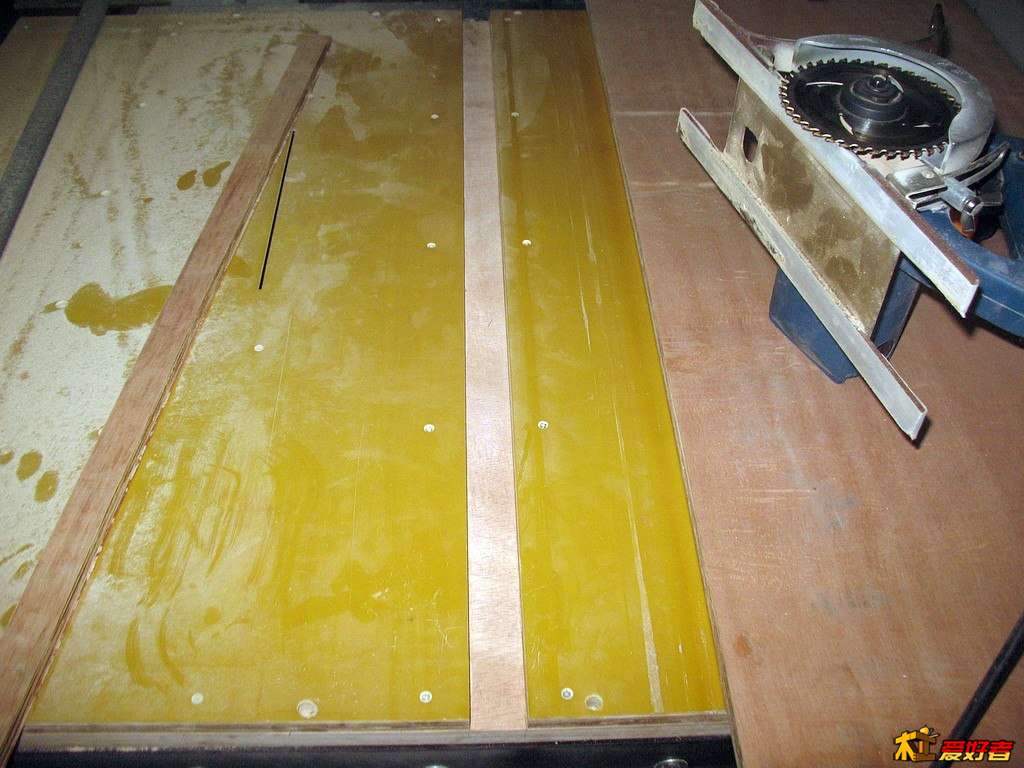

再锯一刀，槽宽30mm，用美工刀顺锯缝划几下，板子就下来了，当初粘贴的时候特地在两个滑槽的位置留了8cm的宽度没有上胶水。

锯另一个滑槽，差点31mm，留一丝余量给调节平行度。

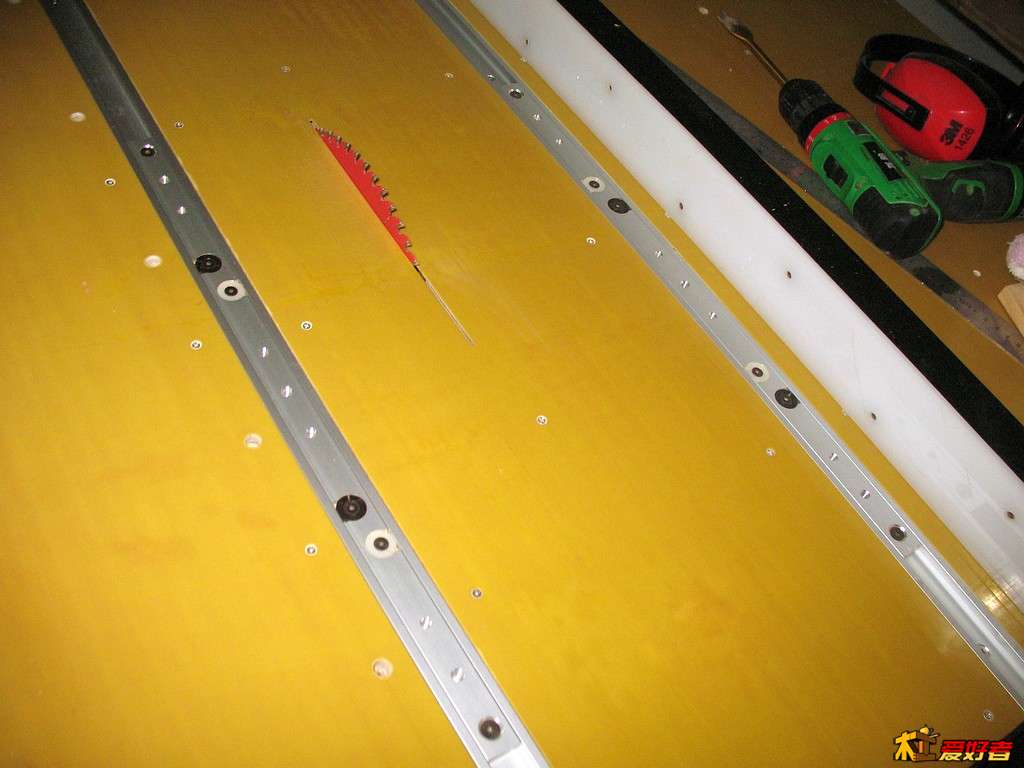

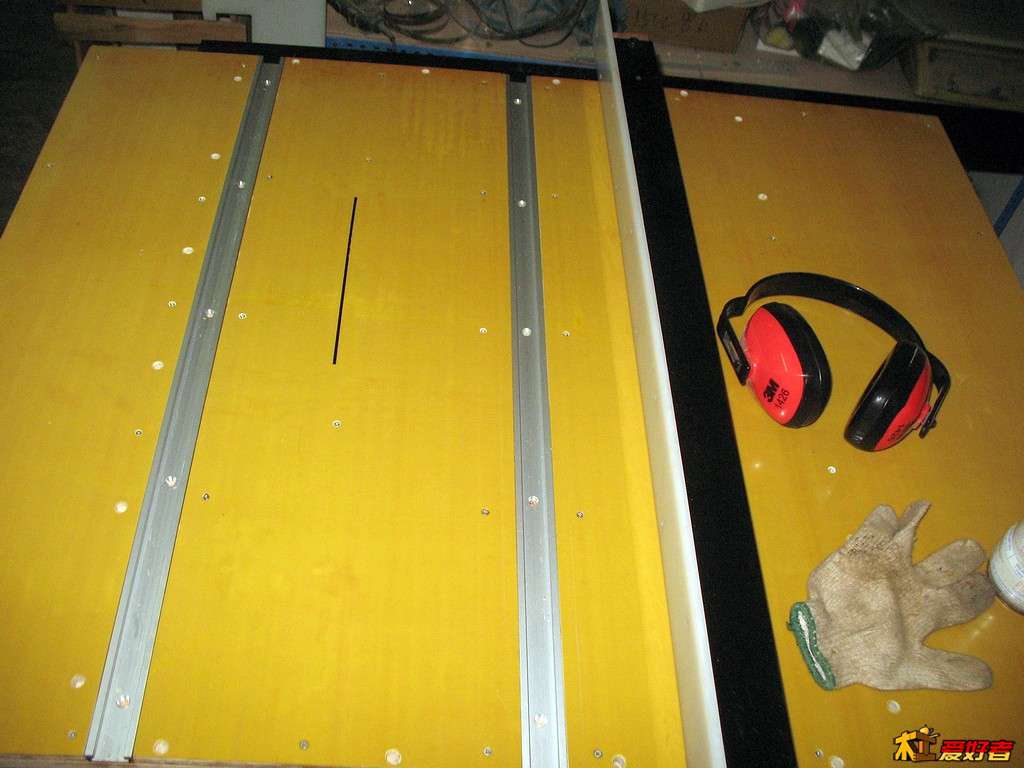

30mm的槽有点紧，打磨了一个多小时才放下铝槽。

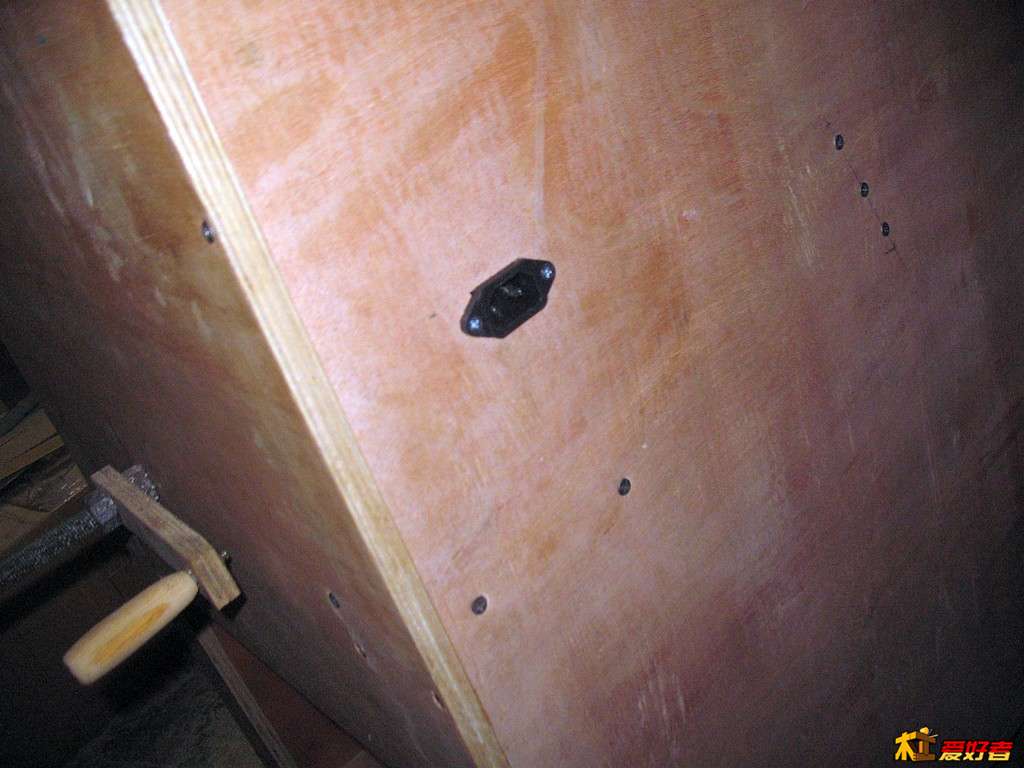

侧面装插座

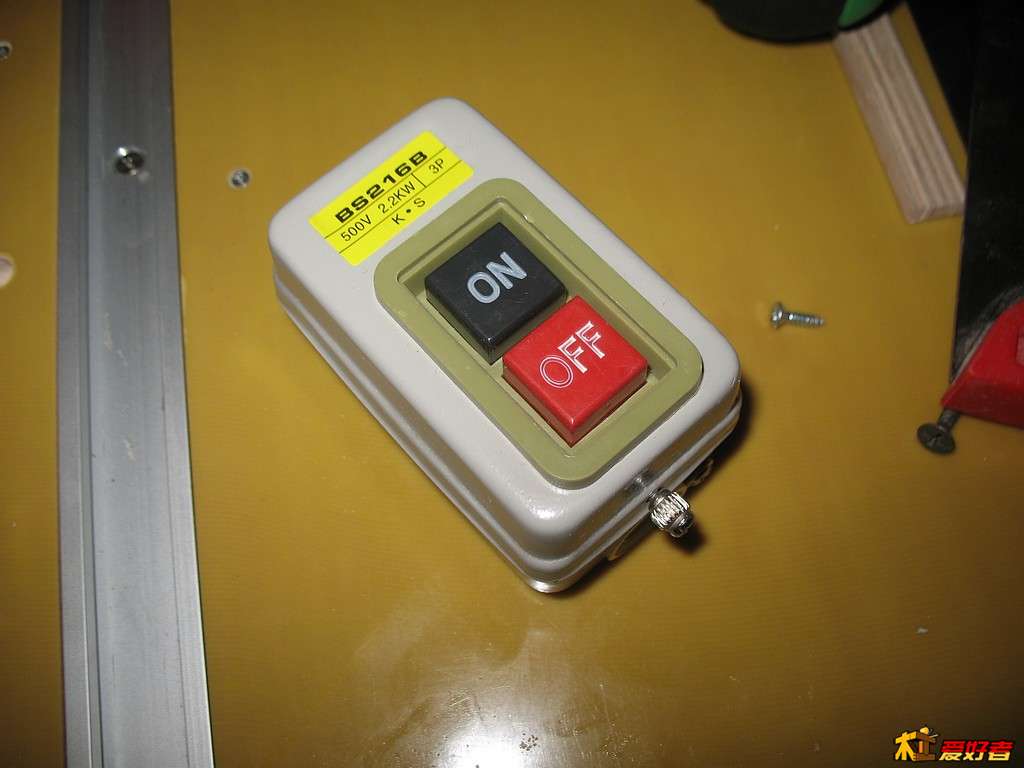

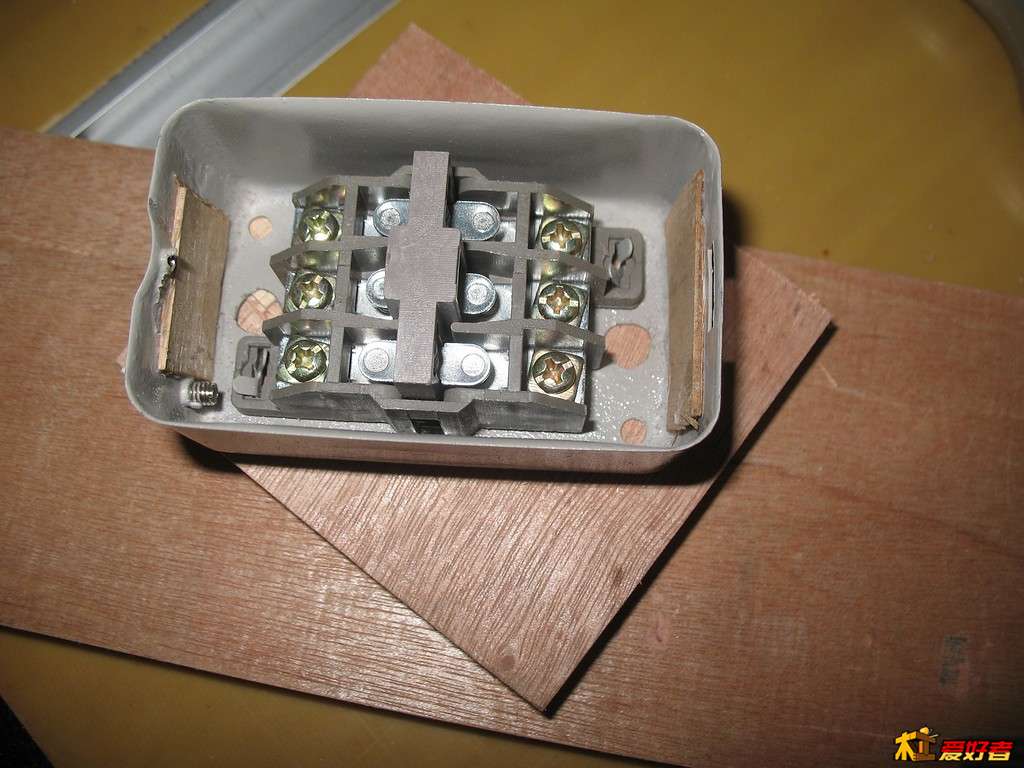

质量很一般的扣押开关，连运费算下来8块钱一个好像。

两端用木片粘住，不给灰尘进来，底板开孔走线

502粘的，不知道顶得多久。

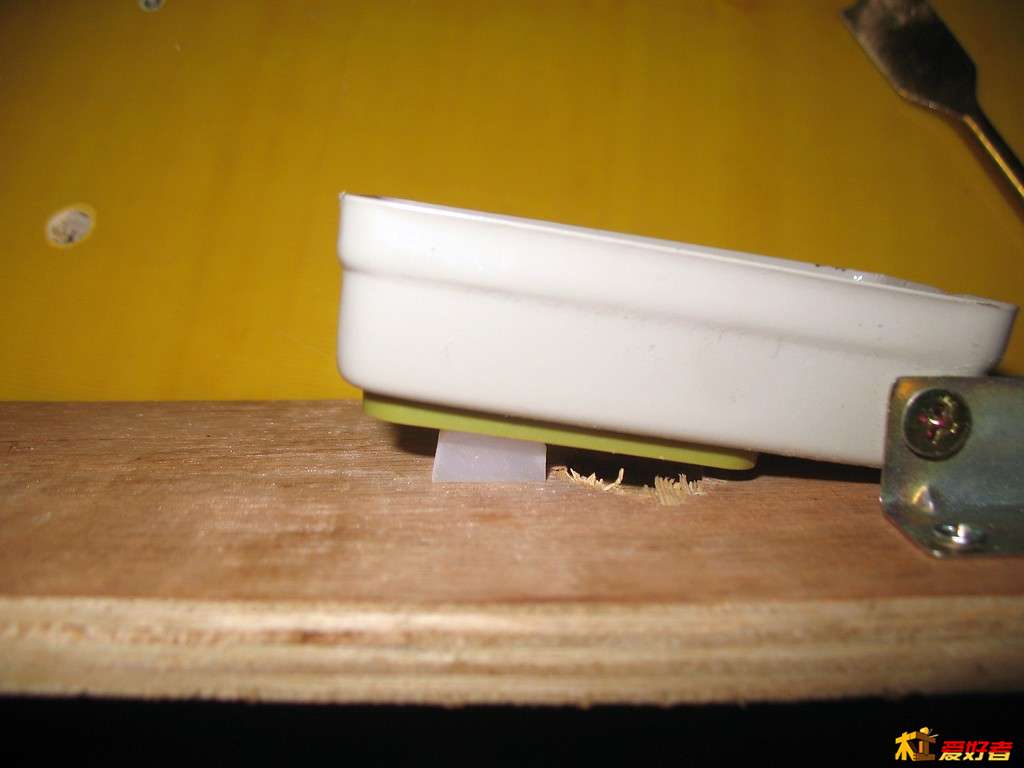

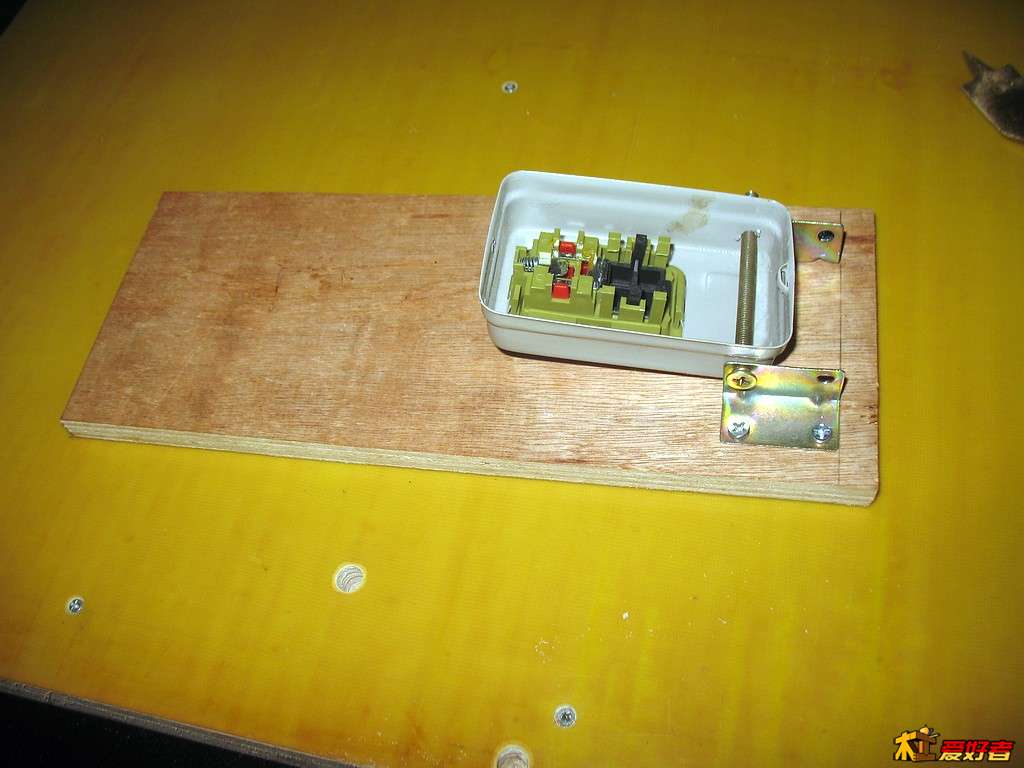

盖子也钻孔，做个铰链。

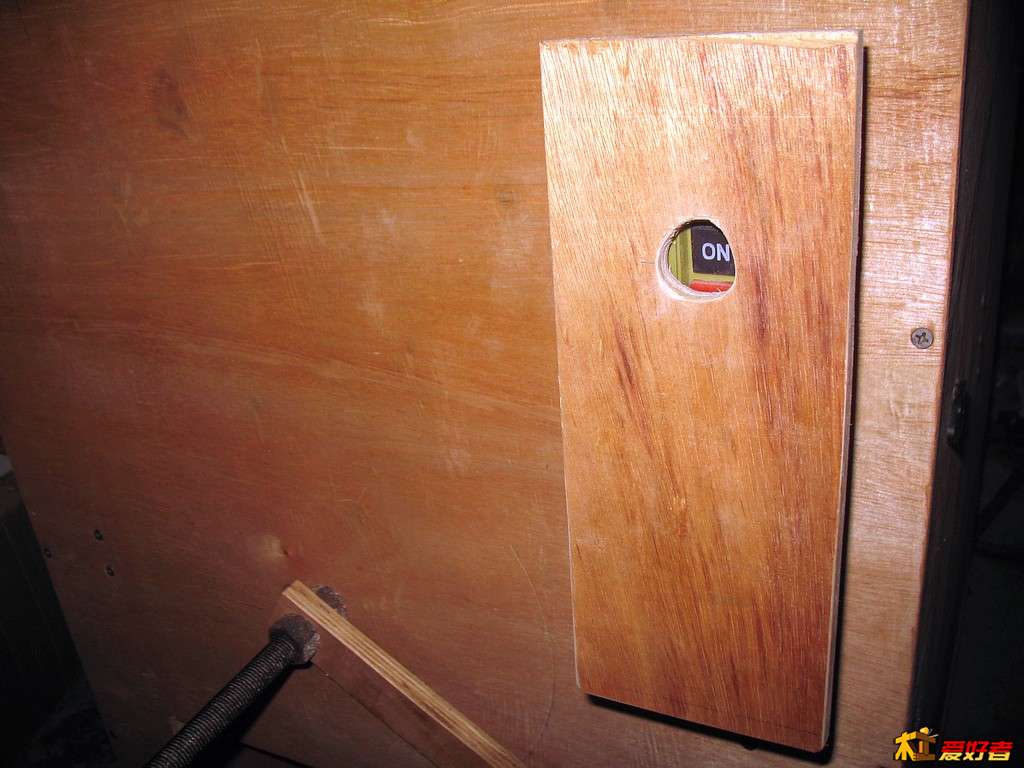

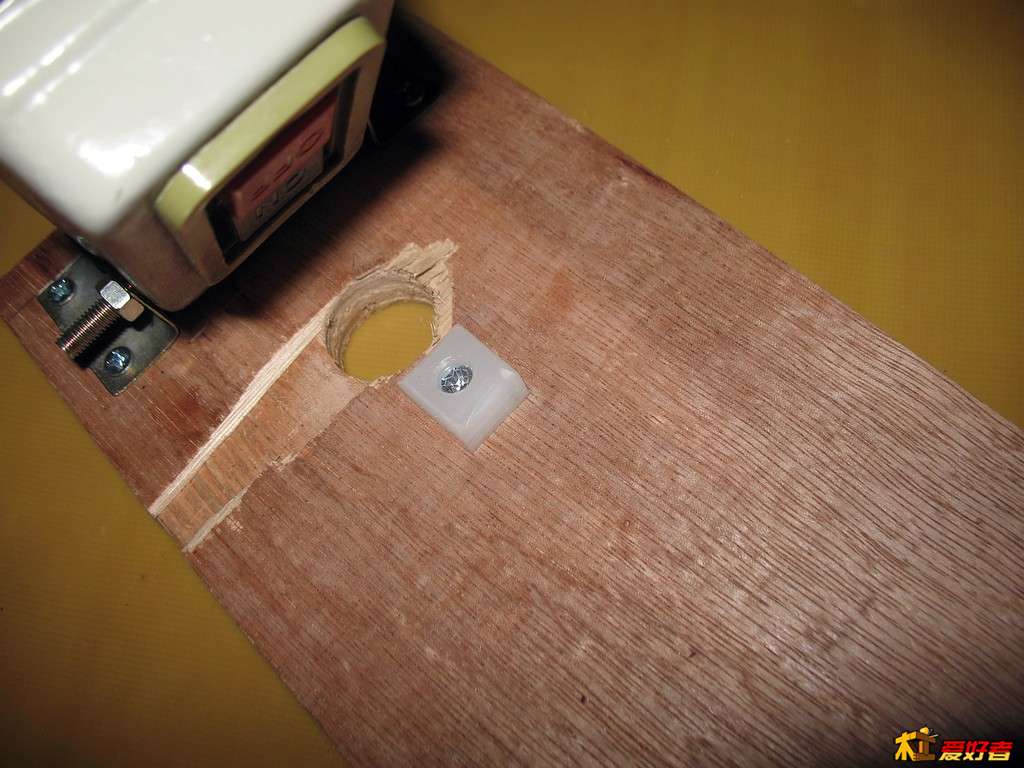

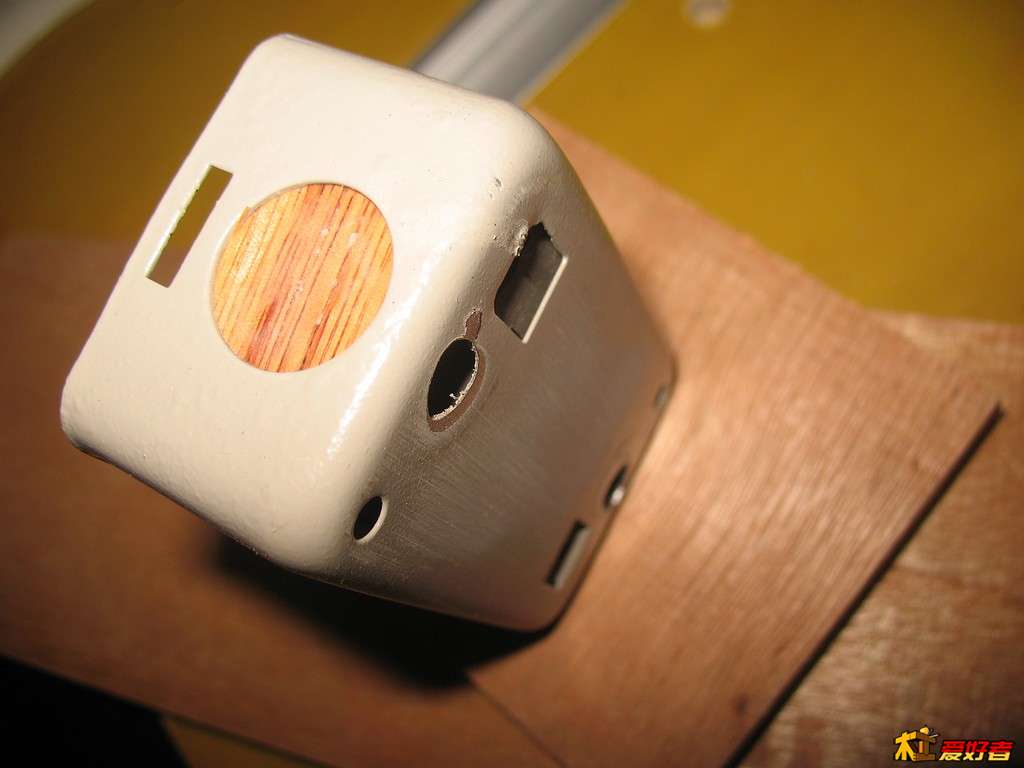

开了个20mm孔给开关的。

发现孔太小，手工扩孔，结果不太圆了。效果很好，从膝盖到大腿随便一处地方一碰就停。

翻出了两条日式滑条，买了到现在没用过，不知道做什么用呢。

驴次郎 · 发表于 2014-5-25 23:37:16

我也要动工了，连木工桌一起做

树叶开心 · 发表于 2014-5-27 12:09:08

day30

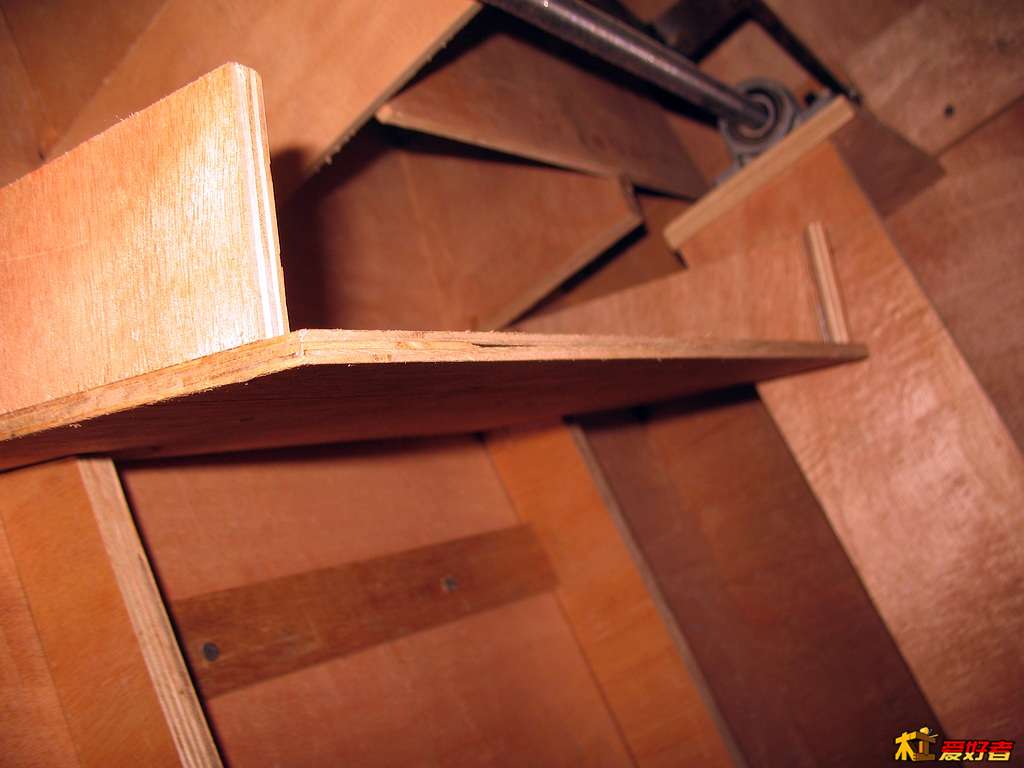

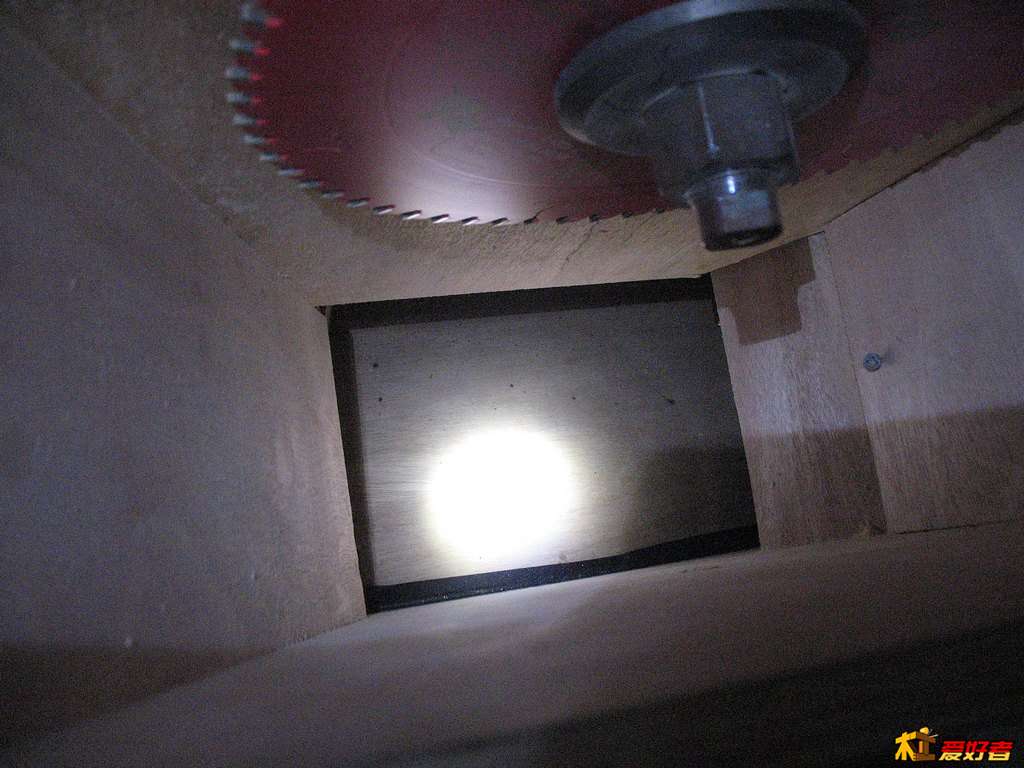

做了个斜斗，没想到放不进去，又拆成两部分，弄进去了再装好。

理论上大部分的木屑会顺着这里流到下方的抽屉，具体还有待验证。

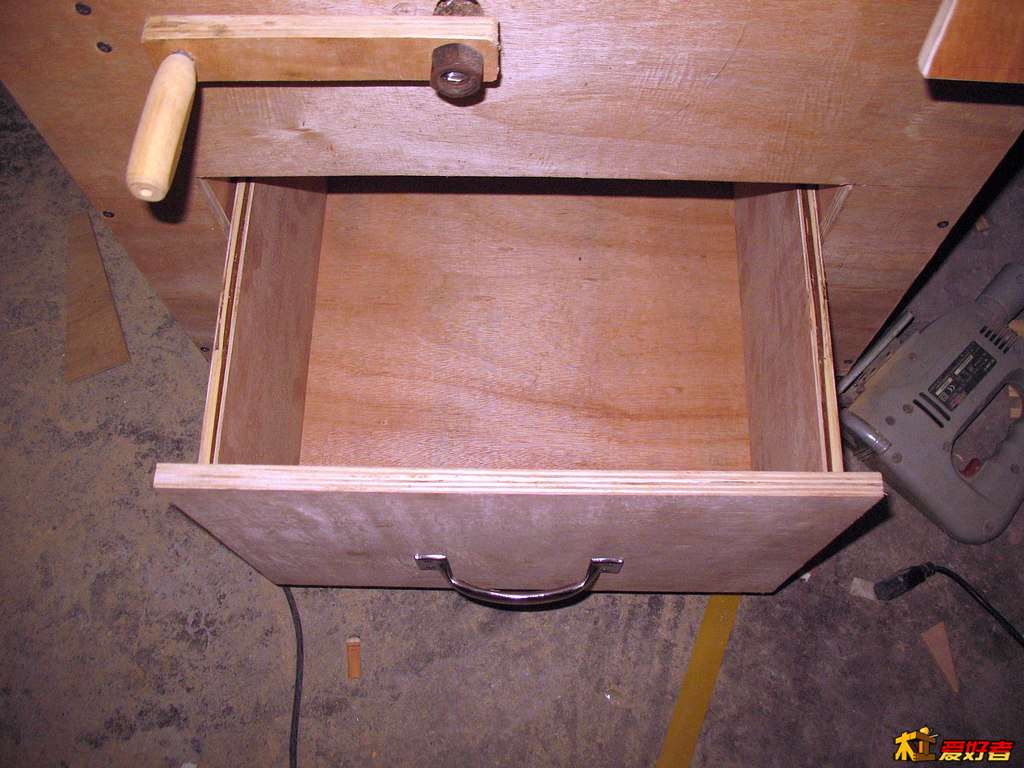

22cm高的抽屉，有效容积48L

基本算完工了，就差一个副台面。
