自制台锯

lvchunlin

树叶开心 发表于 2014-3-27 20:01
我简单画了个偏心轮的示意图,希望对你有所帮助.

; E& [! t7 b. J6 z+ _看着简单，真正做好，确实没那么简单。

依木缘

好看是一方面，关键实用啊。

lvchunlin

今天更新不？

晨光万达2

谢谢你的资料 我试试，关注你的制作中

树叶开心

0 m) `4 w: \4 y% j/ xday5
* ], L2 P& ?6 t% K5 [
9 b9 H: G5 Q4 {- k昨晚通宵想方案，原来出过好几个垂直升降的方案，四光轴四加长滑块的，成本大概200左右，或者双燕尾拖板的，成本大概也这么多，优点也不少，稳定，并且分料刀容易弄。不过垂直升降最大的问题在如果用螺杆的话，全部50多斤的重量靠个螺杆垂直支撑，不敢悬空了，必须落地，这样一来底下就不太好弄装锯末的抽屉了，而且成本稍微高了点儿。

又回到原点了，原来是考虑过单轴铰链的方式，当时的锯子设计纵深才600，没法实现分料刀随动，现在因为靠山900长，这样可以把台面纵深放宽到800了，刚好是地板砖的尺寸。为了安装靠山的角铁，箱体必须和台面同样深度,所以箱体也是内空750是有的，这么一来，单轴铰链的方式又成为了可能，连夜模拟。

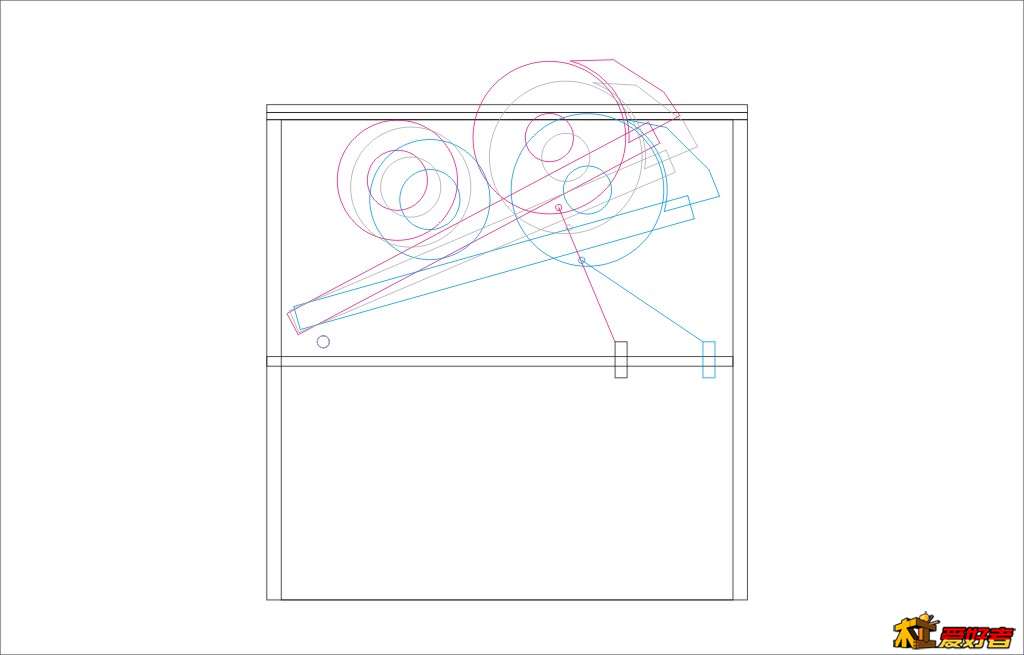

2 c+ G; x5 X3 Z草图大师画着累，这种简单的模拟足够计算角度和距离了。CorelDraw画的。。。


6 l6 u! C7 M( Q9 m# M- T3 m. [3 u% z
大部分时候随动，最大锯高70mm的时候高出锯片2mm，锯高小于6mm的时候分料刀就没有作用了，应该够用了。
这种升降方式我做过3台了，精度还可以的，轴够长精度就好了，而且这种方式很省成本，预计不足100就可以搞定。

& C6 d3 }$ ?6 W  M# s+ S

1 R/ y2 J) q' P4 R下午起床，弄两片杉木粘起来（唉，没材料就这样了）开孔灌AB胶装上偏心轮。
1 j7 \$ Y5 C+ T8 l" d

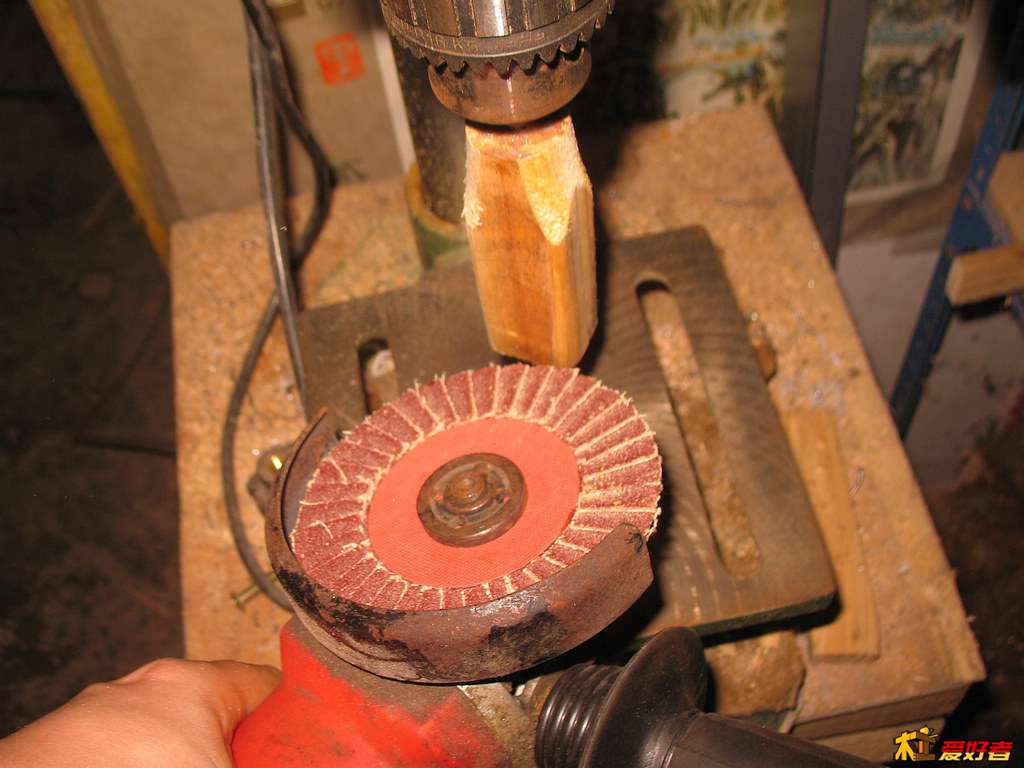

二十分钟后上台钻，角磨机加百叶轮伺候。
7 I4 d% z4 v* a8 K% X

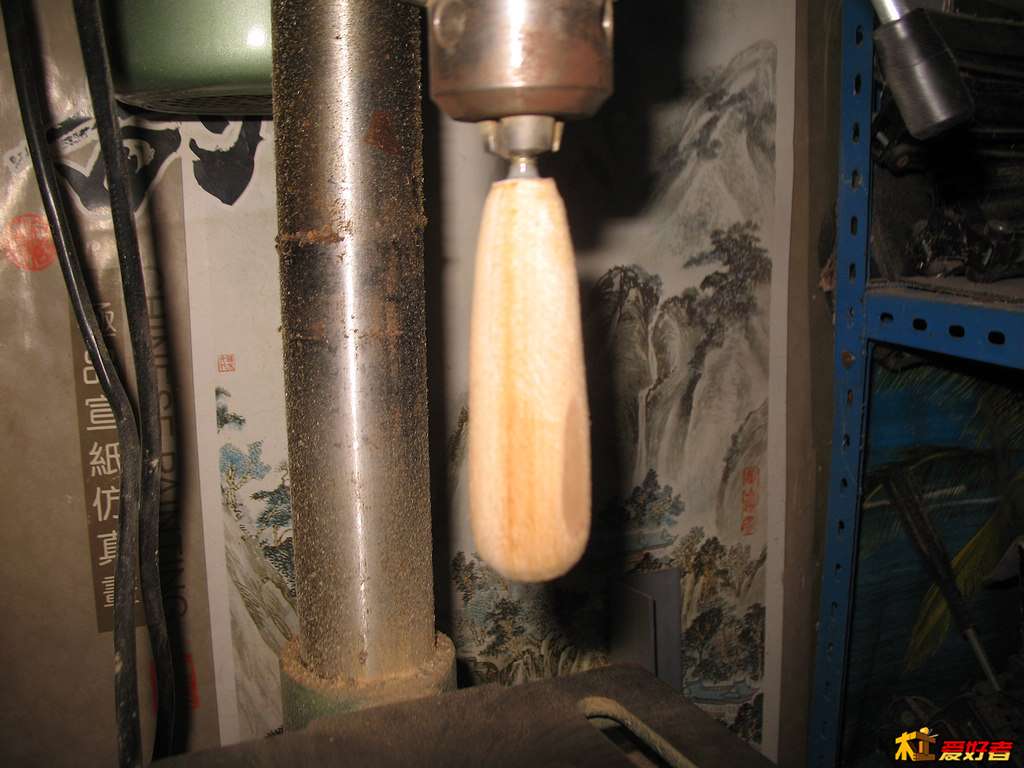

大形状出来了，相机好像微距出问题了，经常没法聚焦，或者对焦到别的地方。

0 G7 p+ r# L4 e7 m6 L  h$ v  M

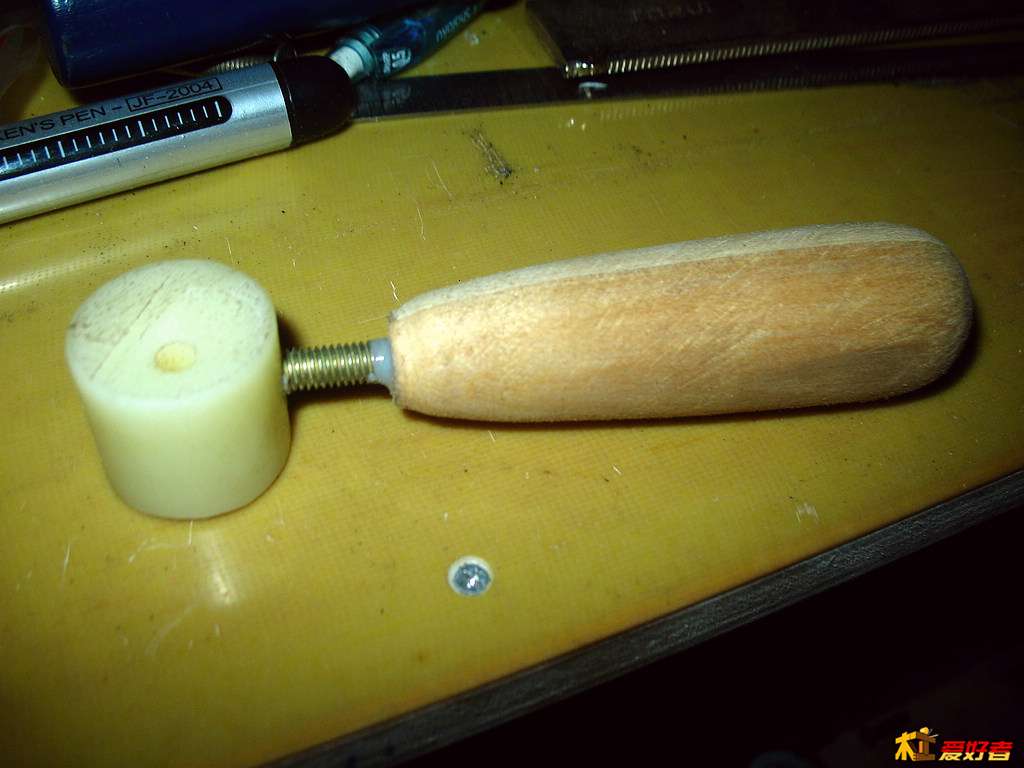

大致打磨以后装好就这样了，这张全手动的，对焦还是对远了几个厘米。
1 T  Q, S) ?: g1 Z7 A# N往后几天可能没法更新了，都是些打磨除锈的工作，有些配件还要在网上买，估计得四五天以后才到。


7 l+ j/ h' g. S3 @0 @

你的样子

木工桌快做好了，现在正在想怎么倒装呢
0 ~- i: |2 r2 n. ^( G# F7 _我基本工太差，什么叫铰链升降呀，用哪些东西配件呀，请指点

树叶开心

你的样子 发表于 2014-3-31 13:16
木工桌快做好了，现在正在想怎么倒装呢
! E* s. f; ?: u* ?5 Y& r我基本工太差，什么叫铰链升降呀，用哪些东西配件呀，请指点

4 W. C2 J2 w$ `& V请参考我的另一个帖子 自制小台锯 ，结构差不多的。

lvchunlin

树叶开心 发表于 2014-3-31 13:42
' I. W. S0 T: v0 u请参考我的另一个帖子 自制小台锯 ，结构差不多的。

/ U! g6 y0 f/ R* g' I) U' v. P) J分料刀实际厚度2.5mm，应该没事，锯片是2.2的，锯口肯定大于2.2。

lvchunlin

lvchunlin 发表于 2014-4-2 17:36
# I4 L' V- x6 M6 y" k$ j. P分料刀实际厚度2.5mm，应该没事，锯片是2.2的，锯口肯定大于2.2。

你的东西都到了吗？什么时候开工？
4 _  h) I, X0 a6 M1 J4 }& v* e- z" F$ e8 \

树叶开心

lvchunlin 发表于 2014-4-2 18:55
你的东西都到了吗？什么时候开工？

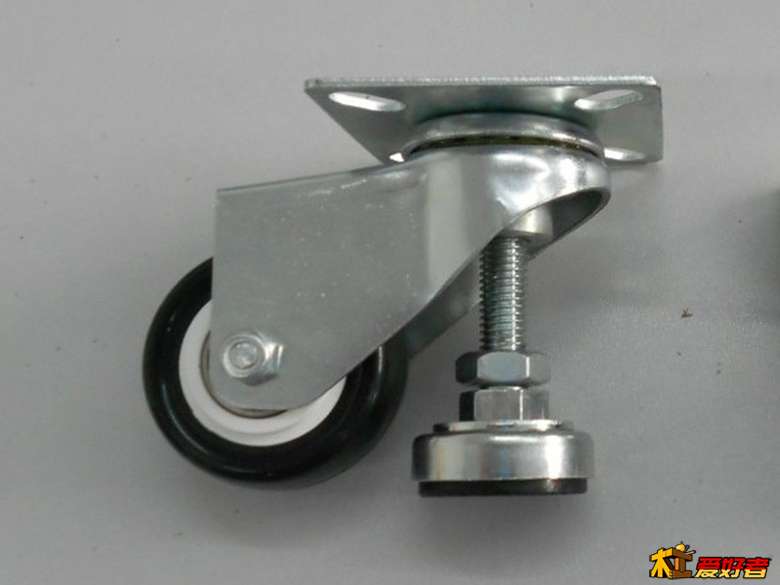

都到了，今天最后的包裹脚轮到了，看着非常好，带脚的脚轮。开工还得等两天，朋友搬了一台服务器来给我弄。
7 p( X" P2 E, L9 [6 h* y4 p% W- b8 n
# n: u2 `' |* q: R

lvchunlin

树叶开心 发表于 2014-4-2 20:50
8 e9 w9 b: B/ p. f8 q都到了，今天最后的包裹脚轮到了，看着非常好，带脚的脚轮。开工还得等两天，朋友搬了一台服务器来给我弄 ...

' h$ S; F$ g5 u/ [* C期待！
8 `5 z. z& G8 u" w9 D% Y, F今天又手痒了，买了个WORX 18V电圆锯，原来的声音太大，在家里弄怕邻居投诉。
. C5 V  H7 w- C
顺道买了个开关电源，接上线，也不用担心没电了。
0 c0 d9 k+ C* G# K2 F
7 g6 m. C# S) i! Z+ u# A又花450.

树叶开心

lvchunlin 发表于 2014-4-2 21:12
/ c: W: [8 \. y- p9 L+ |期待！
: g& F. `2 K' w8 X" [" p& l. C今天又手痒了，买了个WORX 18V电圆锯，原来的声音太大，在家里弄怕邻居投诉。

4 O( f: f# B+ m* B3 k我也是怕被投诉，所以还在犹豫内部的框架是木板还是方通。。。加工铁件的噪音实在太大了。

透明光

树叶开心 发表于 2014-4-2 21:16
我也是怕被投诉，所以还在犹豫内部的框架是木板还是方通。。。加工铁件的噪音实在太大了。

, h- T: v: M; t6 {. }. z# T; n成本，我最关心，告诉我！一共花多少！！

树叶开心

透明光 发表于 2014-4-2 21:44
成本，我最关心，告诉我！一共花多少！！

! b5 T" `6 b8 L3 ?0 p' d3 h4 c没做完谁也不知道。。。

半老学童

期待楼主大作，先顶了。
