从菜鸟到工匠，从设想到成品

瘦马 · 发表于 2014-5-15 14:05:16

到目前的失败完全是设计问题。除了汽撑的角度外，床脚的设计考虑不周，造成面板不能整体收到柜子里面，所以决定推到重来。
今天设计了新的配件，在网上找了一家加工不锈钢的，委外制作不锈钢配件。
木工部分自己动手。主要是把原来的两扇推拉门改成一大一小翻版门。

瘦马 · 发表于 2014-5-15 14:08:16

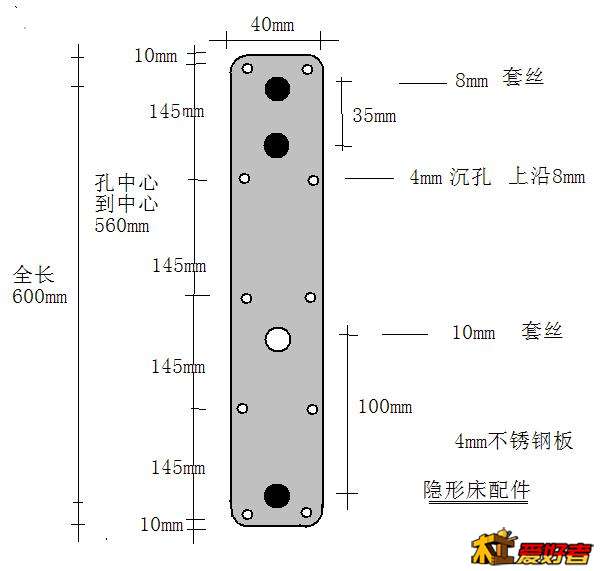

提供给厂家的配件加工示意图。不会用绘图软件，使用微软的画图做的。图形比例不对，图中数字为准。

瘦马 · 发表于 2014-5-18 21:41:33

这几天等配件，开始做木工活。先看看我的电圆锯。

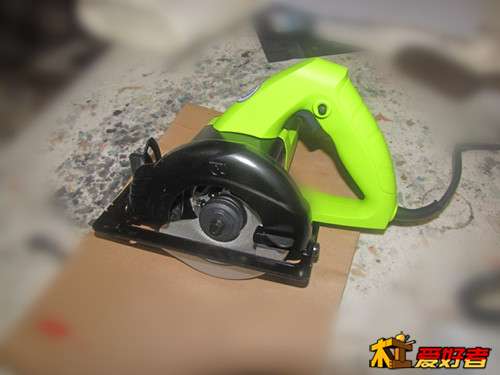

上海鸽牌，4寸电圆锯。比较小巧，好操作。
配的木工锯片遇到木头里面的枪钉居然也给锯掉了，而锯齿似乎没有损伤，出乎预料。

瘦马 · 发表于 2014-5-18 21:48:44

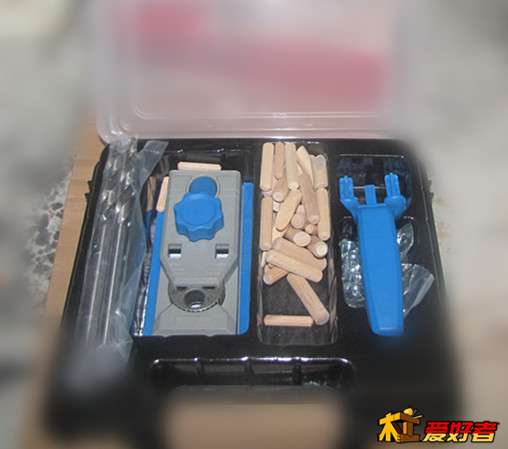

我的斜孔定位器。使用100mm台阶钻头。还可以给垂直孔定位。
但是使用中发现掉铁屑严重，怀疑套管不是钢材或者不是很好的钢材制作的。

瘦马 · 发表于 2014-5-18 22:11:53

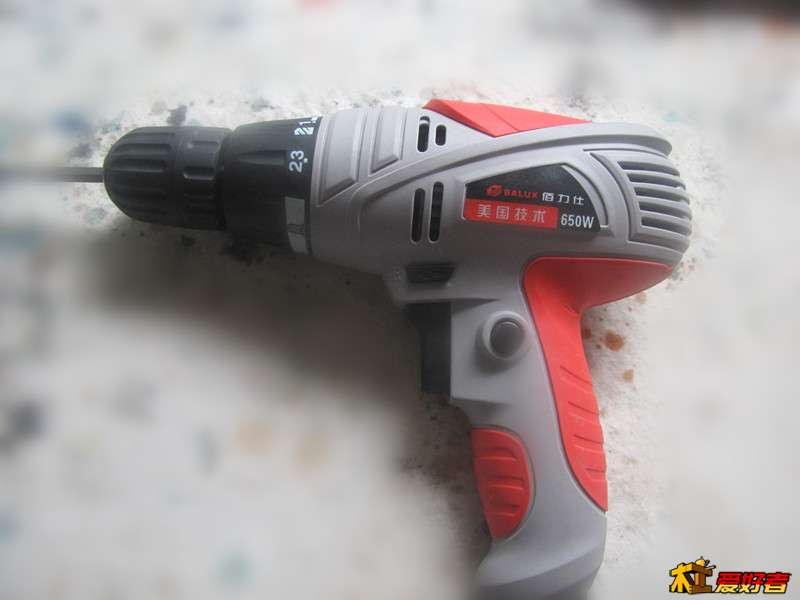

220v
电批。最基本的功能：调扭力，正反转，电钻。

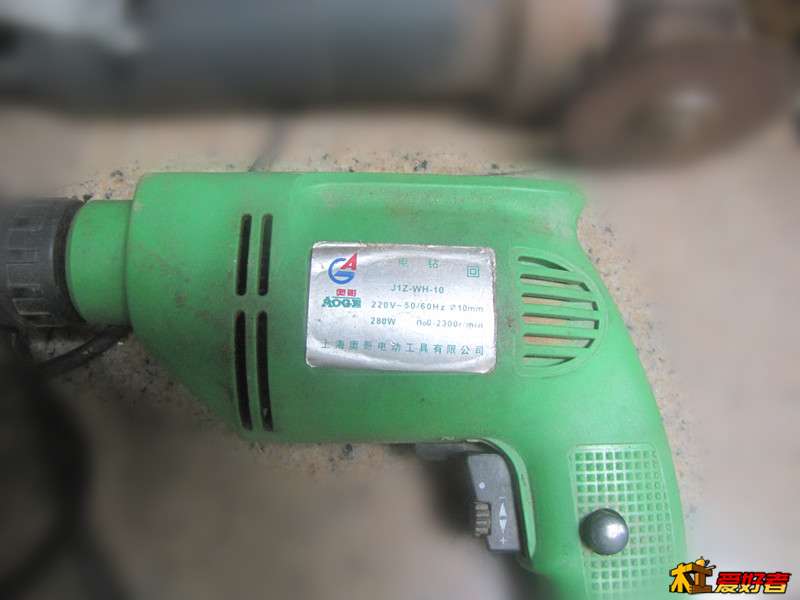

这个电钻是几年前百安居搞活动60多元买的。用它钻斜孔十多个就冒烟了。好在新买的电批有电钻功能，没有影响干活。

瘦马 · 发表于 2014-5-18 22:19:33

任务是把用了十年的立柜推拉门改造成隐形床的面板。

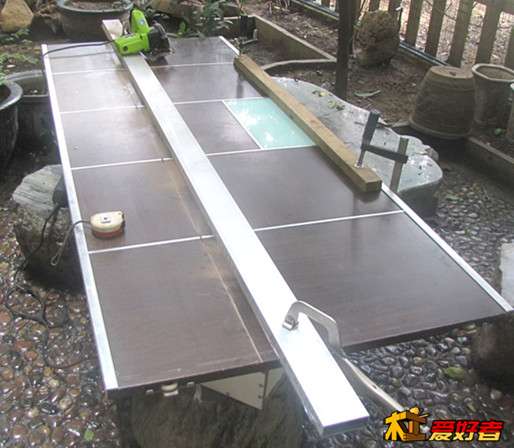

把其中一块肢解，拼接到另一块上。这是用铝合金方管做靠山，用电圆锯下料。f夹固定面板在石桌上。大力夹固定靠山。使用过程中很稳定，保障了锯路的精度。

瘦马 · 发表于 2014-5-18 22:25:18

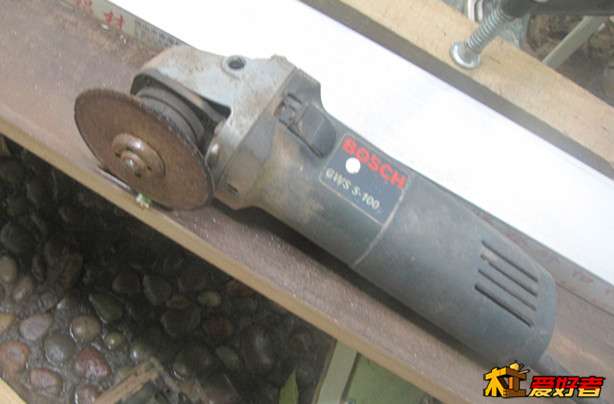

因为原来的柜门上有铝合金装饰条，用电圆锯开料前，先按量好的划线用角磨机把铝合金先切断。博世角磨机十多年前家里装修时买的。这次使用中也坏了。拿到市场上立等维修，是开关坏了，换了一个开关总成，15元。

瘦马 · 发表于 2014-5-18 22:29:49

第一锯顺利完成，误差大约在1mm左右。第二锯再锯掉5mm。这是角磨机切铝合金的痕迹。

瘦马 · 发表于 2014-5-18 22:35:08

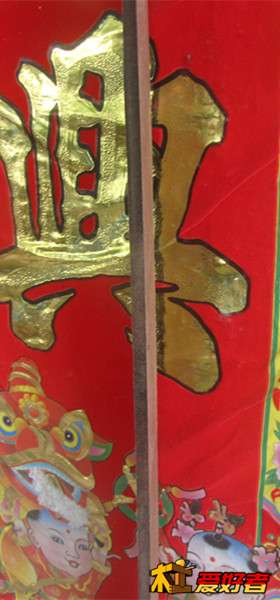

由于只有5mm宽，量的时候比较认真，锯的比较仔细，锯出来的5mm宽2米长的条，几乎没有误差。因为我的卡尺不是数显的，再加上我是老花眼，所以看不出误差。我是很满意了。

瘦马 · 发表于 2014-5-18 22:40:55

用斜孔定位器打斜孔。650w的功率，打高密板很轻松。就是拔出钻头的时候有铁屑带出，怀疑定位器的定位管钢火不好，经不住钻杆摩擦，时间长了定位精度可能受影响。

瘦马 · 发表于 2014-5-18 22:47:35

正干的起劲，老天不作美突然下起雨来，急忙收拾东西，停工。
顺便就秀一秀我的玉石木工桌吧。

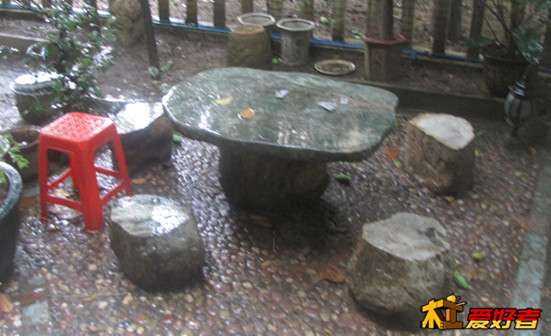

这是十年前买的福建九龙壁也叫龙江玉石桌凳，还没有做木工桌之前就当作临时木工桌了。够稳重，就是矮了些。

茶根SJD · 发表于 2014-5-20 21:39:20

瘦马发表于 2014-5-15 14:05
2 g# k d) R; q' a" p* @ k# C到目前的失败完全是设计问题。除了汽撑的角度外，床脚的设计考虑不周，造成面板不能整体收到柜子里面，所以 ...

等待隐形床的成功，持续关注

来自:IOS客户端
北京市海淀区翠微路 16号

46354251 · 发表于 2014-5-25 20:25:10

又来了~~

瘦马 · 发表于 2014-5-26 23:58:32

还没有进度，最近忙，没时间搞。下月继续。

cf0219 · 发表于 2014-5-27 21:59:02

瘦马发表于 2014-5-15 14:05 8 u" l& t V3 f" r* C# c
到目前的失败完全是设计问题。除了汽撑的角度外，床脚的设计考虑不周，造成面板不能整体收到柜子里面，所以 ...

期待楼主成功
