岩石碱 发表于 2014-3-13 19:31
* M- x6 @- K6 C- I  P羡慕    工具强大

见笑了，没什么工具，正在订购一些必须的廉价工具。
) D, z$ n( p" C7 S今天到的还有一个斜孔定位器，也是弄得我头痛。不是大家常用的那个吴老板的版本，是另一家148元的，稍贵了一点，原因在于吴老板的钻头和别人的不通用，另外还多一个直孔定位功能。不知道卖方是不是神的只做出口，弄个外文说明书糊弄俺，搞得俺头大。根本弄不清楚怎么使用。问了售后也是一问三不知。说是今天拍个视频。不知道拍了没有，等会去看看。
  A7 J/ n5 A0 o7 ?) [6 Z9 U2 n7 Y

岩石碱

瘦马 发表于 2014-3-13 19:42
见笑了，没什么工具，正在订购一些必须的廉价工具。
今天到的还有一个斜孔定位器，也是弄得我头痛。不是 ...

不但强大而且全，况且根据你回帖的速度，又发现你电脑玩的杠杠的，输入速度也羡慕，赞一个！加油！！！

瘦马

岩石碱 发表于 2014-3-13 19:52
不但强大而且全，况且根据你回帖的速度，又发现你电脑玩的杠杠的，输入速度也羡慕，赞一个！加油！！！

* {9 k* Q. v/ [: g! ^* E! c卖定位器商家很牛呀，人家说没时间拍使用方法的视频，让我退货。你瞧瞧这就是中国的商人。
首先，商品没有中文说明书，即便你是做出口的就没有想到要内销？搞个中文说明书就那么难吗？电子版也可以啊！
第二，他们说不用分板子厚薄都一样。我把吴老板的使用说明和示意图发给他们看，证明斜孔定位器是分板子厚薄并且可以调整的，他们只是“嗯”了一下。你能仿造人家的产品，为什么就不能学习人家的服务呢？
第三，发现问题不是积极地去解决而是敷衍，应付不过去就让你退货了事。商家对所有的客户都是这样的态度怎么可能生意兴隆达三江呢？
" Z: m- _# u" e8 m/ Q  z我是一气之下退货就退货，要了地址，准备寄回去。
4 e4 t2 K  e; Y* a) F0 V( g7 m4 R! @今早想想，那个斜孔定位器其实应该是可以调整的（上面有标尺，可以抽动，可以固定，这都是原设计者为调整而备的），只是卖家不懂而已。等有空仔细琢磨一下应该可以弄明白怎么调整。退去还的我出邮费。免了吧。

瘦马

瘦马 发表于 2014-3-14 09:46
- w* p- [8 w- z卖定位器商家很牛呀，人家说没时间拍使用方法的视频，让我退货。你瞧瞧这就是中国的商人。
首先，商品没 ...

- D7 r2 W- y- o7 c6 u我不退了就是海阔天空了。{:1_196:}
6 d7 `4 q% r7 k! G! y2 H, {还有那个汽撑我也海阔天空了，准备用千斤顶压回去。{:1_205:}

liu40545

高手啊。

* d1 J) e5 S) Z' h/ z来自:Android客户端

瘦马

liu40545 发表于 2014-3-14 12:01
高手啊。
" J4 r9 z. D. J. c
  L( l; J/ _& U& z来自:Android客户端

过奖。还没有动手呢。{:1_215:}
7 l, j8 ]9 a* Z( z- ^8 b% ]2 w- @

瘦马

只是潜水还是不行的，刚一出手就知道还有很多东西没有学到。
( Z; a+ S/ x- Z* [; C" @第一次买轴承就买错了。想当然的确定尺寸，买了一对15mm内径的带座轴承，准备用作隐形床的铰链。买的时候看到10mm和15mm的价格只差几块钱，决定那可保守点买个大的。所以下单买了15mm的。接下来买轴杆，悲剧了，居然买不到15mm的，除非买15mm的光轴来加工。网上找了几天，还没有着落，15mm的轴承却到货了。这时候也弄明白了，原来国内的一些规格都是套英制的规格，换算成公制，所以，我想用15mm的塞打螺丝做轴杆就成了不可能完成的任务，因为英制的换算成公制后，只有14、16mm的，就是没有15mm的。好在卖家好说话，同意换一对给我，我出邮费。等于花20元学费知道了车工的东西要先弄清楚英制的尺寸，再套成公制。
- ^$ I, _9 F6 l$ l# P这不今天买的雕刻机到了，网上说的12mm的夹头，拿到手用卡尺一卡是12.7mm的，也就是英制二分之一的。问卖家，卖家还说是国标，没有问题的。好在卖家的刀头也是照此办理，说是12mm的，卡出来的尺寸也是12.7mm。

瘦马

准备工作做的差不多了，材料也采购完毕。开始进入设计。
目前还查不到比较详细的隐形床图纸，可以百度到的也不太适合。
7 v' f: Q! n  o! y& m3 d8 @从没有接触过的，只是网上看过视频，怎么设计？
我觉得应该从汽撑入手。因为这是个可变的东西，如果尺寸有误可能造成汽撑无用甚至起到反作用。
在网上买的汽撑，标称80公斤，总长800mm，活塞杆行程360mm。
- O) }9 z. [2 M" C2 B. B- n, d测量一下家里的商品床高度，床帮300mm，长1920mm。
; b1 g9 n; m0 F2 t6 B按照以上已知数据，来确定隐形床主要的设计尺寸。

瘦马

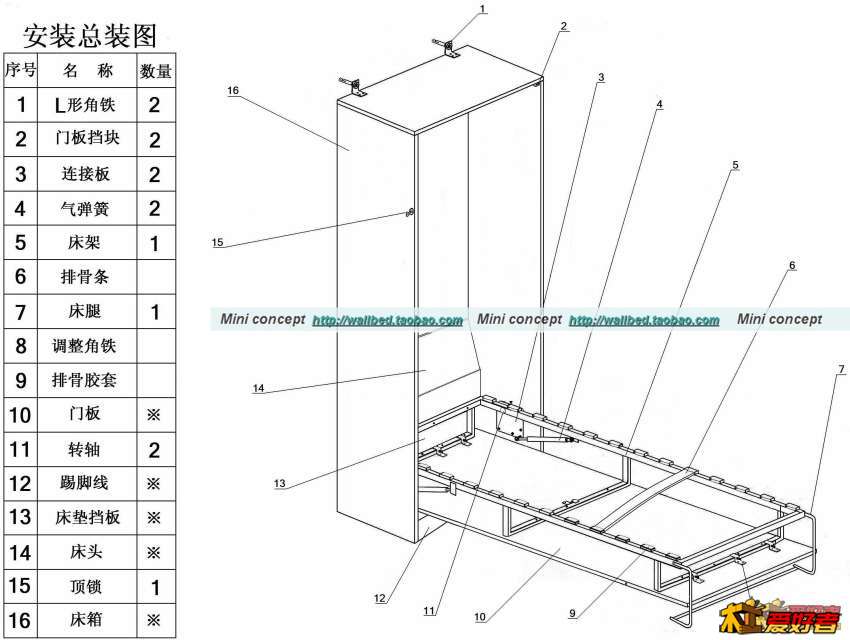

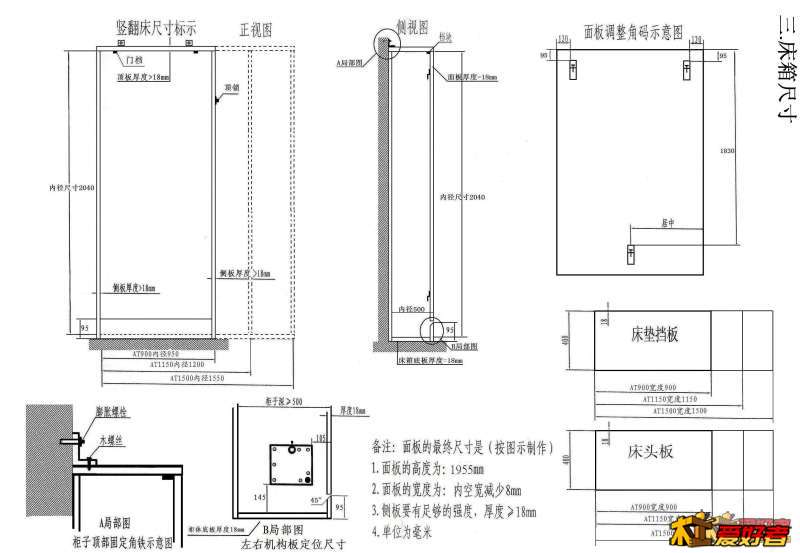

  `. }* S- T  z1 ~这是网上能查到的隐形床图纸。
; }$ W2 O, E+ @* Q& F
' r- B% N8 B. Y* b& p: H# ?! t
' L; f  i* \7 I
这些图纸是厂家定型产品的安装图，并没有提供关键部位的数据。
例如隐形床活动轴以及汽撑的数据。


! A- ]: W8 I; Q, F5 m# y

瘦马

汽撑的位置也和多数隐形床产品不同。俺也觉得放在下面并不是最好。
不采用这样的汽撑位置，其有限的机构板数据也变得毫无意义。
1 |4 L. j. e6 e6 x按照自己的想法来做，就要自己设计了。
& [) F, n8 Y, d/ s6 {! @: G

瘦马

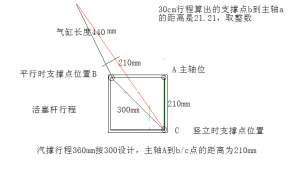

+ d6 N/ D$ E! ?( ?8 P7 ?汽撑数据反推算出主轴位置和汽撑位置。
5 ]- h+ J, L7 A1 h7 s; p, m因为汽撑行程360mm，保守一点按300mm行程计算。
1 K9 ]% f+ r7 n. Y4 j把汽撑行程作为一个直角的斜边，计算出等长的两个直边。
6 s) Y+ W' n/ m: W& S1 b俺文革时候正好上中学，数学课是烧锅炉的工宣队老师傅上的。唯一涉及的几何知识大约是告诉同学们给锅炉添煤的时候，铁锹挥动的角度，并且不涉及数字，是老师傅在讲台上表演添煤的动作。
如今要俺设计隐形床，计算什么角度，捣鼓什么勾股定理之类的，还真有点为难。
$ R" i! ~% ]4 X: k. D好在俺看过电影《青年鲁班》，想起电影里没有文化的老师傅说的放大样，在地板上用尺子一量，大概是210mm。
为了保险，又给儿子发个短信，令其计算。算出来的结果是212.1mm。
如此，主轴和汽撑的数字关系就这样确定了。
/ {4 G) ?, z6 Z1 V. ~! ?& V不知道是不是这样算的？还请各位师傅指教。

瘦马

5 S5 H! w! I% H楼上图纸小了点，重发一次。
2 s8 _" f6 z1 E+ ~请数学好的给看看。

瘦马

今天开始为动工做准备。先做一个移动配电盘。
计划在这个配电盘上，有带触电保护的总开关，然后分为两路调压，一路是固体调压，并联电压表，可以显示调压的情况，这路作为主要的电源，有两个插座，用一个带有两种状态的脚踏开关来控制，一个插座脚踏实现通断，一个插座处于常闭状态，脚踩开关关闭，起到急停的作用；
另一路是可控硅调压作为备用。
第三路是软启动，内有一个软启动电路，大约延时2秒，主要为以后的倒装台锯准备。
& Y* `7 r8 Y/ u/ {

瘦马

为什么做这个配电盘？主要是适合业余木工使用，虽然陆续购置了几种电动工具，但是由于场地有限，作业不多，没有必要每个电动工具都配一套调压、软启动、急停开关等配电设施。有一个功能比较齐全配电盘，那个工具都可以用。这样就比较经济实用。除了木工，还要兼顾电器维修，建筑物维护等。这个配电盘是必不可少的。
