求助：请老师指点为什么我的限位开关不起作用？

买猪蹄

zdkj 发表于 2014-1-27 00:01
$ ~8 p; K; b# `) t2 w  V4 z! F( a/ x对，还有一点。你的XYZ三轴六个限位开关是两两并联还是两两串联？如果是并联开关不能用常闭触点；如果是串 ...

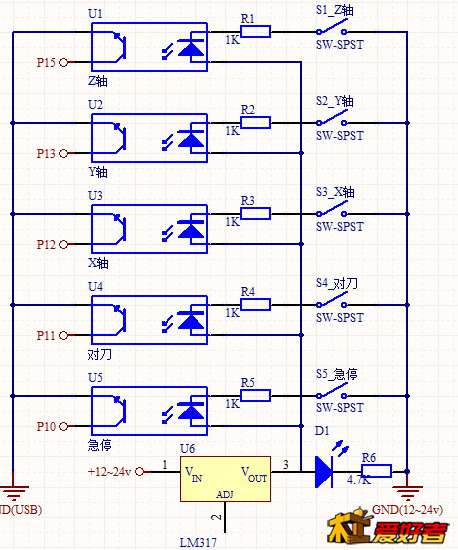

早上上班没事，把板子带去研究了一下，顺便粗画了张制动接口的电路，才恍然大悟

点亮光耦的电源和USB不是一路，是那对12-24v的供电，因为没有用到主轴的脉宽调速所以就没上，那个光耦根本没动作，晚上补一下试试看。看来我这个板子制动是Active Low没错了。至于为什么急停的口接USB外壳会动作，只能解释为那个光耦过敏哈哈。原来制动的原理很简单，就是将并口10、11、12、13、15口电位拉低，通过Mach3控制电机制动，这个是要配合着软件来的，原先以为是接口板直接控制。asxcde3朋友的限位口坏了，照这样看就很好修了，如果是和我一样的光耦隔离的，多半是光耦烧了，如果是直接连接的话，直接测电位，检查上拉电阻方面是否有问题。

zdkj

买猪蹄 发表于 2014-1-27 12:25
早上上班没事，把板子带去研究了一下，顺便粗画了张制动接口的电路，才恍然大悟
# n9 Q( U5 v1 u
5 ]( t9 U3 S6 B5 U1 }, l点亮光耦的电源和USB不 ...

/ A- ?  S) w4 X  e' y4 P这么看来是用隔离电源的形式了，我的板子有跳线，可用单路也可用双路

asxcde3

买猪蹄 发表于 2014-1-27 12:25
: h5 U7 e9 k. i' V/ X早上上班没事，把板子带去研究了一下，顺便粗画了张制动接口的电路，才恍然大悟

1 ]) K% D% \( ]9 j4 T点亮光耦的电源和USB不 ...

8 P# Z9 e% r2 H  N/ g我的限位口没有坏，是限位坏了。。。。。。
6 B3 }& C+ V6 c! j

买猪蹄

刚刚把12-24v供电接上，限位终于生效了，哈哈，太激动了。
真是谢谢zdkj 老师及大家的帮忙，太感谢了{:3_149:}

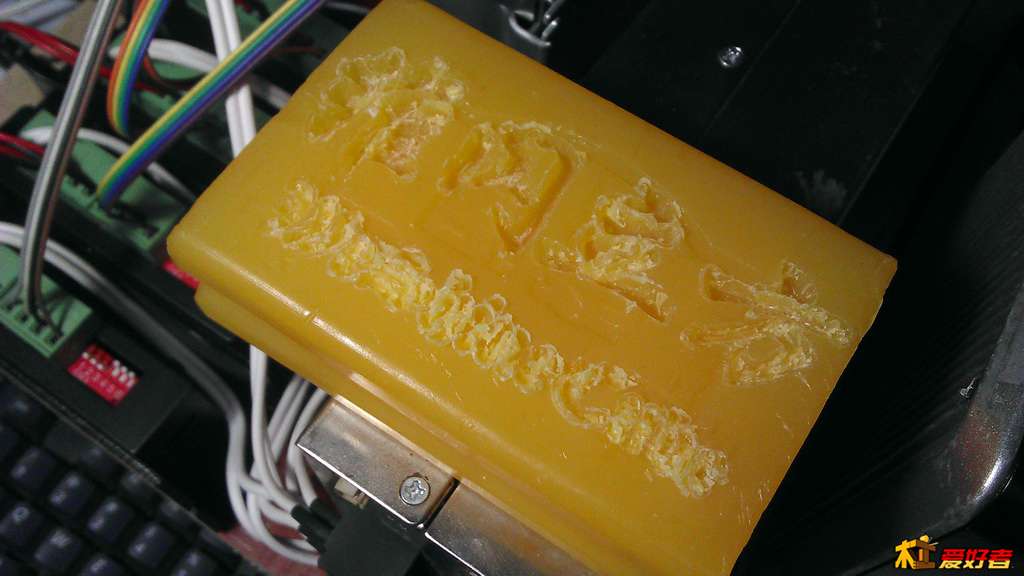

' t5 v8 Z5 |3 {* C2 E; r* I第一次玩这个，怕断刀，又太晚了怕噪音污染，于是随便刻几个字就拿肥皂开刀啦。结果发现肥皂太软又太黏，碎屑和雕件粘在一块儿了，效果真心不理想。不过总算是有个东东出来了，那个兴奋啊~
以后再慢慢研究，请看图：~惨不忍睹  哈哈
9 ~7 u# i+ w2 ~0 N. C
中文还马马虎虎可以看见，英文就是一坨坨~，不过发现肥皂用来给新手玩还真安全，怎么跑都不断刀:vv
9 W4 I. _  B" ?" F. P

zdkj

买猪蹄 发表于 2014-1-27 22:25
刚刚把12-24v供电接上，限位终于生效了，哈哈，太激动了。
( L& ~% o, w. K+ z. U% Z: E/ y/ {真是谢谢zdkj 老师及大家的帮忙，太 ...

# [+ I$ L# q* ?- F; d不敢当老师，没帮上你，反倒学了些知识:lol
0 j& R& I' r/ O. k
9 p8 f/ m! l& o% ^我开始雕刻时，有一次忘记开主轴，铣刀硬生生把铝塑板下切并拉出一个造型{:5_308:}

买猪蹄

zdkj 发表于 2014-1-27 23:09
不敢当老师，没帮上你，反倒学了些知识
8 i- m9 K& {- J, s0 j' t5 v) X
我开始雕刻时，有一次忘记开主轴，铣刀硬生生把铝塑板下切 ...

纯小白一个的我现在只敢雕肥皂，玩木头、塑料、金属之类的还要再学习一下控制多少速度、刀具什么的。还有很多问题要请教，以后还要多多指点哦

47okey

还真的D肥皂了:lol

W.X.Q

高手很多啊

天策将军

俺是 土的掉渣  的路过 帮顶

tom651104

看下并口线，是不是真正的DB25的，就是25芯的，有些并口线里面没有25芯，少了10，11，12，13，15脚的线，说以限位无效，我就碰到过。
$ d" Q' n( X# s* j0 U$ |# `8 e

买猪蹄

tom651104 发表于 2014-6-22 17:52
看下并口线，是不是真正的DB25的，就是25芯的，有些并口线里面没有25芯，少了10，11，12，13，15脚的线，说 ...

谢谢提醒，问题已经解决了哈
3 t2 V- u6 p% y2 W/ E

babylu200661

高手如云

xgxgxgxn

对小白很有用 比如我

永新

npn限位常闭可以串联吗？
  _' ]( n0 X1 c9 j

m77060739

没有设置好，我也不会
