求助：请老师指点为什么我的限位开关不起作用？

买猪蹄

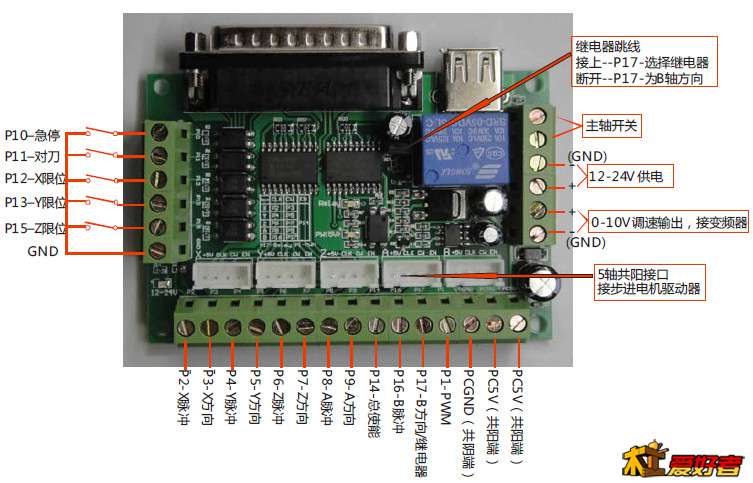

如题，昨天刚刚完成的3040 机器，用的是Mach3，接口板如图，接好了3个轴的限位开关，手动控制各个轴的移动，直至触发限位开关，步进电机不会停止继续运行。是怎么回事啊？接口板有问题吗？请老师指教。

zdkj

在MACH3 的设置——端口\针脚——输入信号XYZ+-里，把你的12、13、15端口加进去，根据你限位开关是常开还是常闭，选择相应的低电平有效还是高电平有效

hypermill

zdkj 发表于 2014-1-26 18:00
在MACH3 的设置——端口\针脚——输入信号XYZ+-里，把你的12、13、15端口加进去，根据你限位开关是常开还是 ...

正解！如果是四轴及以下的的机器，建议用USBCNC或维宏，Mach3比较难侍候，并口的容易受干扰，并口的挑主板，设置也麻烦些。马3的用845 865老主板比较稳定。

asxcde3

你好，昨天我也遇到限位的问题，我估计你是常开和常闭没接对，我就是常开，我给接常闭了。。。。。。。

买猪蹄

zdkj 发表于 2014-1-26 18:00
在MACH3 的设置——端口\针脚——输入信号XYZ+-里，把你的12、13、15端口加进去，根据你限位开关是常开还是 ...

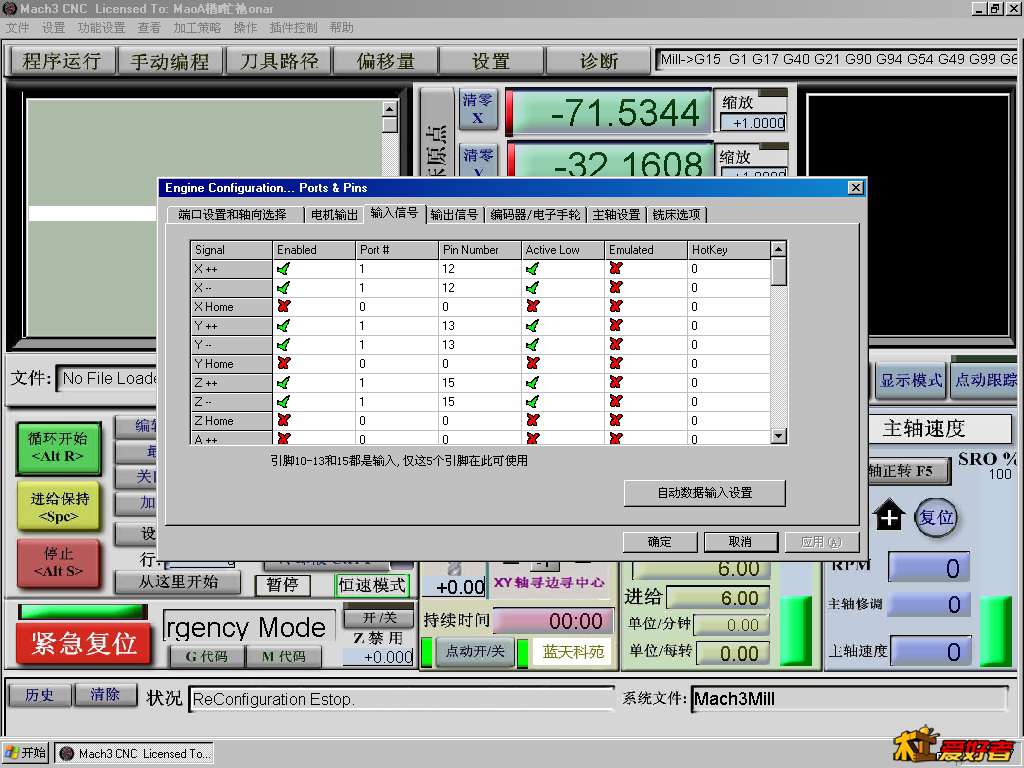

端口设置好了的：

可是没有效果。

买猪蹄

asxcde3 发表于 2014-1-26 21:29
你好，昨天我也遇到限位的问题，我估计你是常开和常闭没接对，我就是常开，我给接常闭了。。。。。。。

常闭也试过了，不行，如果是常闭接成常开应该是动不了吧

shiantian

从你这图上看，是不是急停有问题？

买猪蹄

shiantian 发表于 2014-1-26 22:11
从你这图上看，是不是急停有问题？

是的，急停也有问题，不过我把急停直接接到USB外壳，就行了

zdkj

买猪蹄 发表于 2014-1-26 22:02
端口设置好了的：

可是没有效果。

线接错了吧？不论是限位还是急停，每组线两根中的其中一根都要接旁边的GND接口上。或者你的限位开关三脚，你没接COM脚，用了NC、NO两脚？

买猪蹄

zdkj 发表于 2014-1-26 22:30
线接错了吧？不论是限位还是急停，每组线两根中的其中一根都要接旁边的GND接口上。或者你的限位开关三脚， ...

线是没有接错的，接完之后还用万用表测试了一下以确保常开常闭引脚，确保每一路都能正确连接。

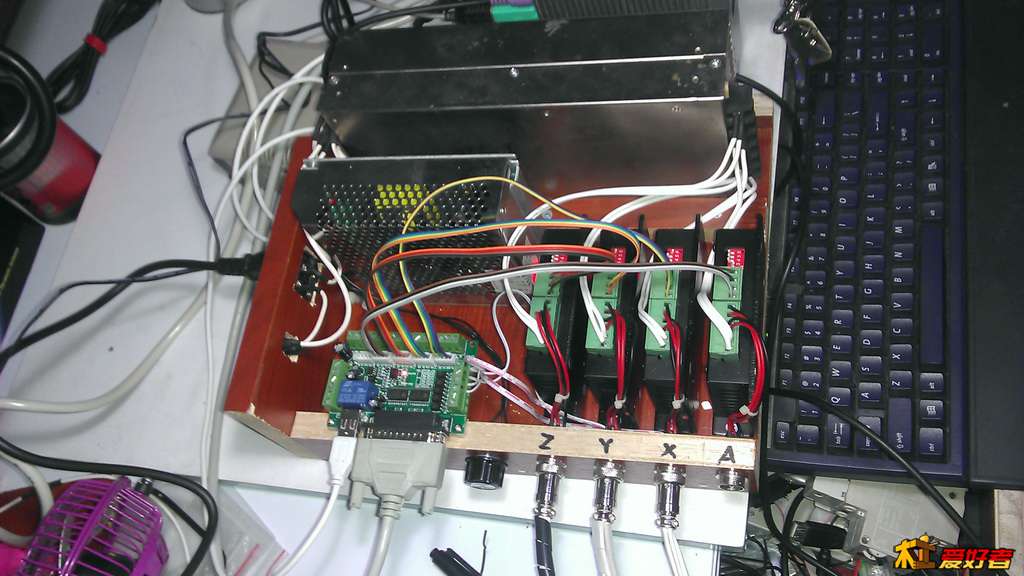

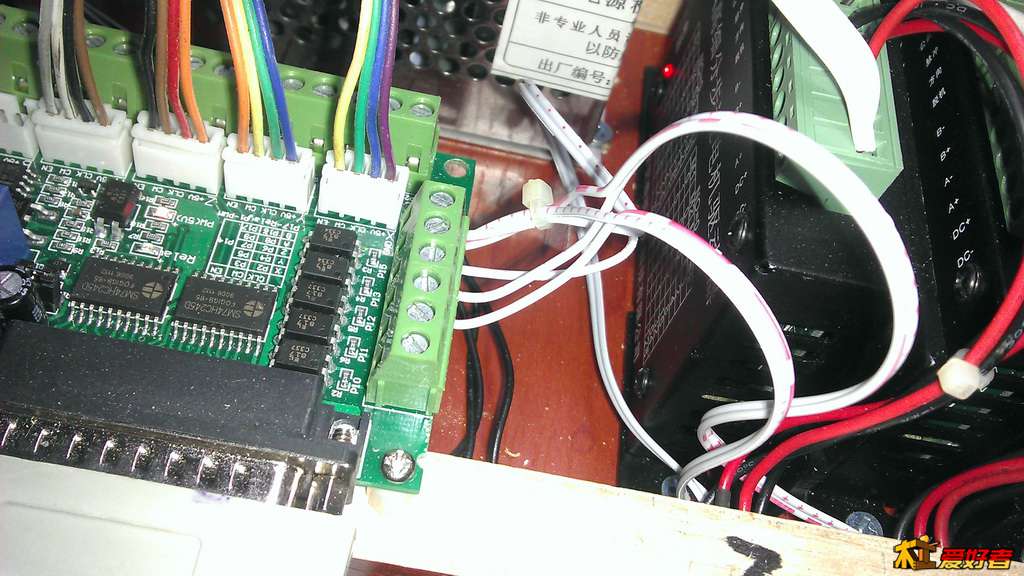

请看图：

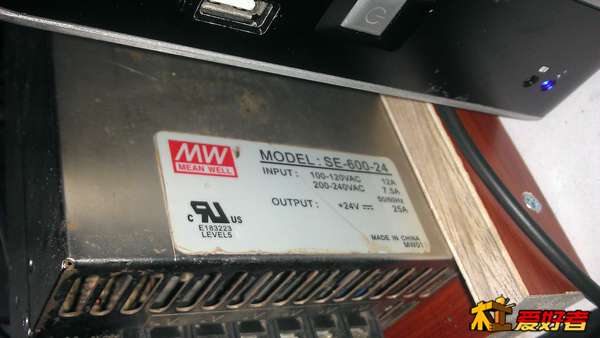

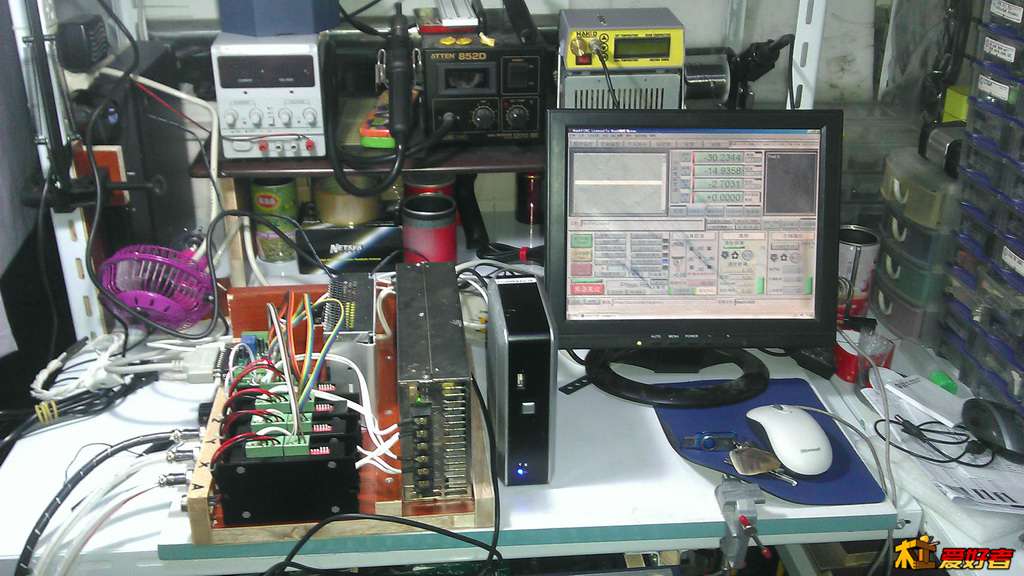

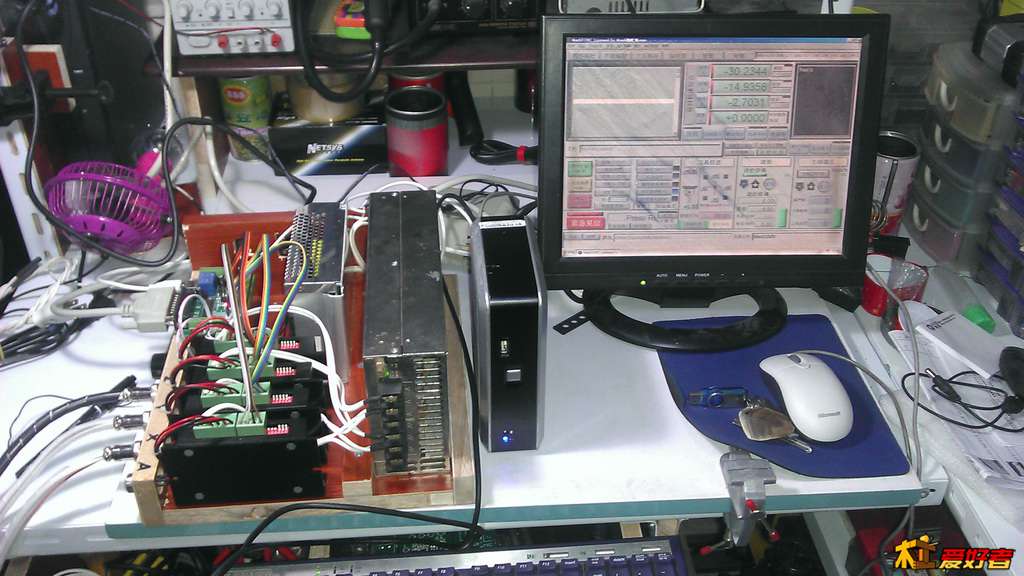

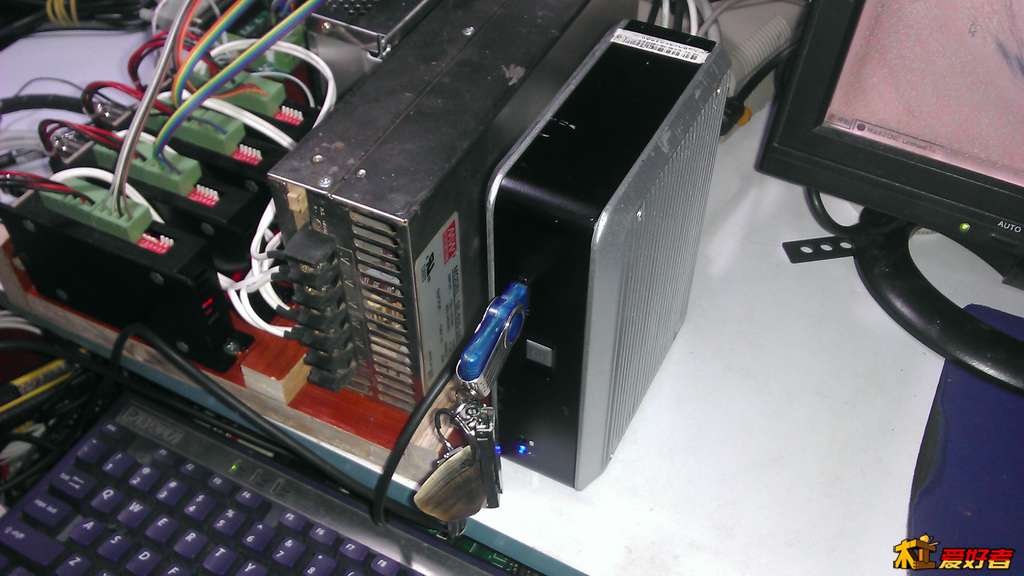

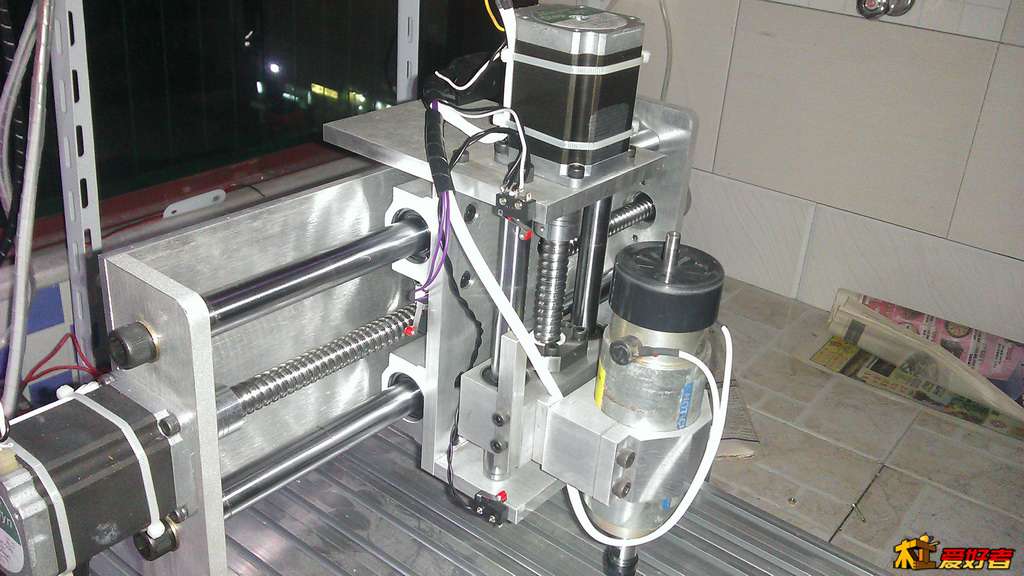

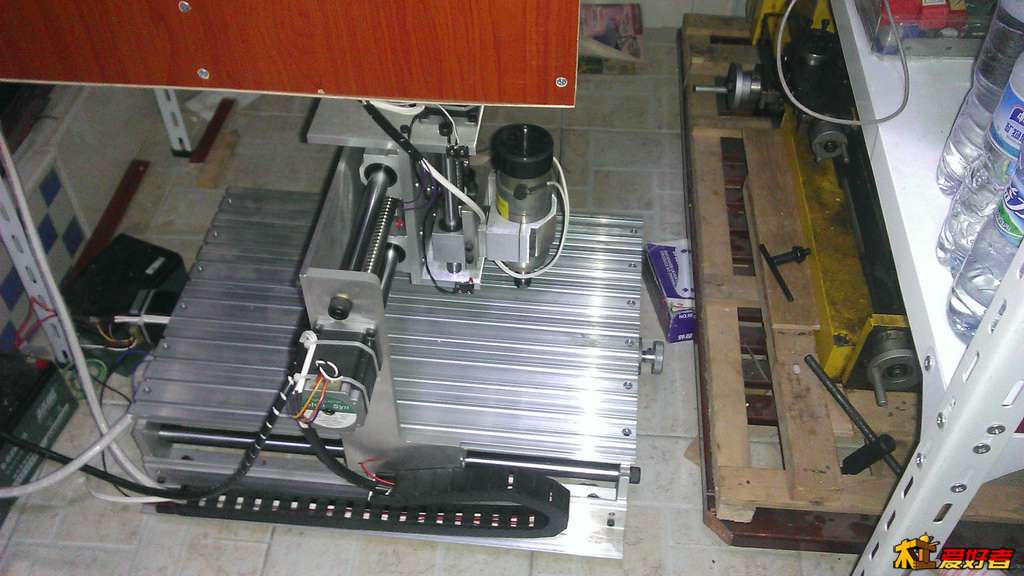

顺便来几张机器的照片：

asxcde3

买猪蹄 发表于 2014-1-26 22:06
常闭也试过了，不行，如果是常闭接成常开应该是动不了吧

你先问问卖控制卡的，要常开的限位还是常闭的，昨天我也弄了一天才弄好限位，我也是新手，拿万用表量下限位，我就是限位根本就是坏的，所以找不到原因，3个接线的地方，com肯定接，限位触动通电那个接线的为常开。接好线打开电控箱，此时控制板的限位灯不亮，用手触碰限位，灯亮，硬件没问题，你在看看mach3的设置，我说的是我的常开限位，你还是先问问卖你卡的，是什么限位

买猪蹄

asxcde3 发表于 2014-1-26 23:02
你先问问卖控制卡的，要常开的限位还是常闭的，昨天我也弄了一天才弄好限位，我也是新手，拿万用表量下限 ...

哎，原卖家都回家过年了，只好明天找个卖同款的问问，我也怀疑我这个接口板限位压根就是坏的。
另我用的是THB7128驱动器，上面的“使能”脚记得店家曾经说过可以不接，我就奇怪了“使能”脚不接居然也能用，莫非使能不起作用了，不知道这个限位出了问题是不是和“使能”脚有关，今天太晚了不折腾了，明天再测试一下限位动作“使能”脚是否有信号。

zdkj

买猪蹄 发表于 2014-1-26 22:55
线是没有接错的，接完之后还用万用表测试了一下以确保常开常闭引脚，确保每一路都能正确连接。
请看图： ...

那你干脆直接在开机时，用导线短接12-GND，看起作用不；如果不起作用，结合你说急停要接USB外壳，那会不会是GND接口有问题？这块板子上的几个GND应该是相同的，如果这个GND坏的接到别的GND上

zdkj

买猪蹄 发表于 2014-1-26 23:15
哎，原卖家都回家过年了，只好明天找个卖同款的问问，我也怀疑我这个接口板限位压根就是坏的。
另我用的 ...

对，还有一点。你的XYZ三轴六个限位开关是两两并联还是两两串联？如果是并联开关不能用常闭触点；如果是串联开关不能选常开触点。这是电路基本原理

美_洋_洋

楼上高手如云啊.....
