2013最后的作品，DIY自制悬臂式电动攻丝机！已上传攻丝图。

村西老张

hrd087 发表于 2014-1-23 12:54
申请删除此贴，不想热脸贴冷屁股

你着急发帖，攻丝机没装台面，为了立着照相，攻丝机放在不能工作的极限位，本来发的图不全，没台面固定，是半成品，根本不能用，引起了网友误会，提点问题，你又说不清，我顶帖帮你打马虎眼，你不懂呀，本来错的就是你。

你却回复说:申请删除此贴，不想热脸贴冷屁股。根着发新帖变相骂人。那我只好按实事做上面的点评。

村西老张

网友一番辛苦把帖子给顶火了，你因自己私利要把帖子全删除，你太有人情味了？

cctvcctv

* E% Z; h1 V# N- r/ Y( L' z9 Z"村西老张  攻丝机没装台面，为了立着照相，攻丝机放在不能工作的极限位，本来发的图不全，没台面固定，是半成品，根本不能用。"
& G" W$ x/ K3 ^( a       楼主设计的这种结构的支架就是这个样子!"村西老张":你没有见到楼主在本帖1楼所展示的这个支架的所有图片吗?这个支架就那么几个机械运动结构件构成的运动机构所以,非常正面的照片显示的支架的结构效果其实与这个支架的结构总装配视图的效果有何区别?!!将这个结构的支架安装在固定工作台面上就能额外的增加这个支架的运动部件在水平方向上的运动行程了吗?!!就不产生运动死点限位了吗?
       楼主对于真诚的给他提出这个支架结构意见的人是非常的不快!所以,就有楼主使用"白"这一类的语言来回应对这个支架提出异议的人!这算什么人呀?!!

村西老张

楼主DIY的工攻丝机主体没有问题，只差一个固定方式，没有台面也可固定在机床等其它台面工作，楼主发帖先把工作原理讲清了，只少说了固定问题。有关极限位置问题，其实也不是问题，在合理的位置使用就行了。

0 ~. e, a% W/ |) [/ @& i8 x$ s. `; I网友提的问题只是个人对此种攻丝机不同看法，提个问题就要发个回复，顶了帖，只要文明发帖和回复，顶帖就好，顶的人多，帖才能火。

# k4 y, E' P$ E6 E9 B( v! E对于楼主不理性回复，老张在46楼已做回复。
3 `+ d) k6 z8 l+ ~

winnerid

请教一下" 简单的说，下压时候，有向下和水平移动的动作产生！！！" 攻丝不是垂直向下就可以了吗? 为什么还要有水平的移动? 谢谢

Raider

我认为楼主的机器没问题。
& Y( m+ t  c& a3 }  z6 y) n1 o
可能有些网友认为这个支架在Z方向运动时， 丝锥是弧线运动。 这样猜测也在所难免， 因为机器在待机时高度很高。 一半攻丝不会在Z方向大规模运动， 大约也就10mm以内， 所以当需要攻牙的高度能使照片中几乎45的的活动臂在大约水平时， 这个弧线几乎是可以忽略不计的。
& ^5 Z6 i& f# n; p; \

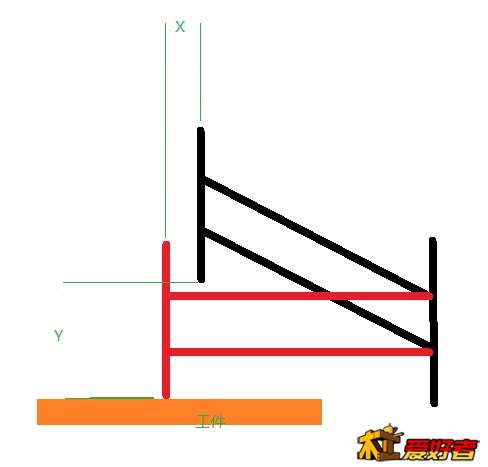

如图， 当Y越小时， X也就越小。 当摇臂红色的接近水平时（红色的）， Z的运动量在小范围内，比如10mm或更小， X的偏移量是非常小的。

3 Z! f, N) h* D7 J$ P# o: ~; l楼主的机器翘那么高， 应该只是取放工件时方便罢了， 不可能从那个高度开始攻牙。
# q& n/ e! |* B5 [

2 r0 F5 c, K* t1 ^% ^

hrd087

winnerid 发表于 2014-3-16 17:54
  W3 P+ w5 M" c0 ^' g/ \1 x4 g, E请教一下" 简单的说，下压时候，有向下和水平移动的动作产生！！！" 攻丝不是垂直向下就可以了吗? 为什么还 ...

; D4 J& F" n/ i4 l9 M8 ]
- J" U" x* p. m

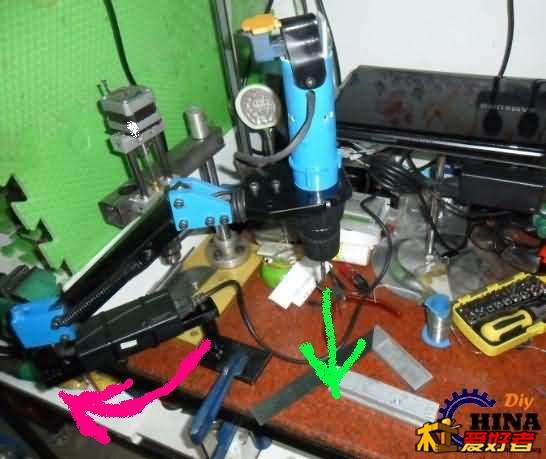

' T) F* y! n: u( x# Y6 f看图，平行四边型一边按（绿色）方向垂直向下，另一边按（粉红色）运动方向往后移动！所以这个结构机头是垂直向下的，而不是大家认为的弧形向下！

hrd087

Raider 发表于 2014-3-16 20:28
- _# d: S4 b8 @3 Y% A- U+ O, `9 I7 U/ \我认为楼主的机器没问题。
( p" ]0 [. |* U0 ?; I$ \4 U
+ c6 |! i; Z4 x3 s可能有些网友认为这个支架在Z方向运动时， 丝锥是弧线运动。 这样猜测也在所难 ...

  a5 }$ m' _% d. }/ X
4 L5 y1 p" ~1 r  t: [

2 K. r( c3 S0 }; s/ ]1 ^# A' y
看图，平行四边型一边按（绿色）方向垂直向下，另一边按（粉红色）运动方向往后移动！所以这个结构机头是垂直向下的，而不是大家认为的弧形向下！

wjmuo

这个结构的确可以垂直丝攻！因为底座有两个旋转结构最下面的可以调节前后距离！上面一个可以调节左右移动！所以下压所产生的多方向移动可以通过！这些变量来中和！只不过机器摆在了极限位置而不是工作位置！

hrd087

wjmuo 发表于 2014-3-16 21:28
这个结构的确可以垂直丝攻！因为底座有两个旋转结构最下面的可以调节前后距离！上面一个可以调节左右移动！ ...

恩，所以我简单的就说了，上下和水平移动，一起产生，这是很成熟的结构，可惜这里很多人不懂。。。

winnerid

Raider 发表于 2014-3-16 20:28
! m* A: X3 f& i: z, k我认为楼主的机器没问题。
# N; B3 \. Z( w5 z
. R6 i. ^( ]; S' l可能有些网友认为这个支架在Z方向运动时， 丝锥是弧线运动。 这样猜测也在所难 ...

$ C: H* {# q0 b. N8 z& O有图就明白了,原来也是有误差啊.这种把悬臂固定,电钻头垂直可以自由活动不可以吗? 这样边攻丝是不是就可以自己下降了?

poren

hrd087 发表于 2014-3-16 20:57
4 S" [: D0 Q$ G! z1 g) C/ U看图，平行四边型一边按（绿色）方向垂直向下，另一边按（粉红色）运动方向往后移动！所以这个结 ...

我理解楼主的心情。

4 c! Q5 B- {5 ~4 a0 R! ?" A8 t其实楼主也不是不愿意听取意见，看看cctvcctv第一个意见的回复，话说的是比较刻薄的，几乎是完全否定了楼主的设计。这样的意见或者建议一般来讲换谁也难以听取或接纳。
7 D/ q7 B% b4 b- m; z, w性格稍强，或脾气稍大一些的人难免不发火，很正常。
3 Q) v6 N2 M( ?* C
不过，楼主争几句就行了，就别往心里去了，该干啥就干啥。何必被他人所累呢。

/ \: t/ r6 C2 w
