2013最后的作品，DIY自制悬臂式电动攻丝机！已上传攻丝图。

hrd087

bland999 发表于 2014-1-20 21:53
有个问题请教楼主，看你这个好象是要接直流电源的，这样是不是也打滑？

8 w. c8 I& x4 V7 `2 n- q电机下面就是扭矩齿轮箱，可以调节打滑的力矩，避免损坏丝锥。

hrd087

直心行者 发表于 2014-1-20 22:00
电机多大的？转速多少呢？ 谢谢！

就是12V的，下面是变速箱和扭矩调节。跟充电钻一样可以变速的啦。

chengfang2134

楼主为啥子生气a，说话温柔点呗，人家只是指出自己的一点疑惑来自: iPhone客户端

学无止境威海

非常不错看看

2020

大家争论的原因应该是这图中机器的角度 如果是按照这张图现在机器的角度下压一定会产生多方向的移动的       可能是图中有两个可以旋转的转轴没有被大家注意到的缘故  白城这个角度拍照片是因为只有这个角度才可以不固定底座自己站立的缘故吧？

hrd087

' l  U. P2 {8 E/ k

2020 发表于 2014-1-21 11:48
大家争论的原因应该是这图中机器的角度 如果是按照这张图现在机器的角度下压一定会产生多方向的移动的      ...

- w3 ~4 W: s% V( i不错，果然找到个聪明人了，下边是可以移动的，当下压时，平行四边形向下，下面横臂水平移动后移，所以机头不会是一弧线，平来就是很简单的机构，可惜上面那位硬是充大神讲的一堆却是显得那么无知。这个角度拍照也是你说的原因。

cctvcctv

hrd087 发表于 2014-1-21 12:51
不错，果然找到个聪明人了，下边是可以移动的，当下压时，平行四边形向下，下面横臂水平移动后移，所以机 ...

3 V+ s  Q9 _" m1 D: G& L# ~9 p自己自制的东西这种加工支架(就是这照片中的这个支架),自己都讲不清楚其各个机构的运动原理,还得让别人来帮你来解释,你觉得自己掌握的机械知识"不白"了吗?
     你制作的这个支架,当所有的运动部件的轴线都共面时,就是呈现这张图片中的这种状态时(20楼的照片),支架在水平方向运动的机构就会出现运动死点,你这支架下面横臂还能水平移动后移到哪里去?就你这照片中的这个支架(20楼的照片),在照片中的这种状态下,你能正常的加工一个已定位的工件攻丝吗?
     这到底誰"白"呀?

hrd087

! J! q3 o- \5 c& M" z4 |% U% L8 A

cctvcctv 发表于 2014-1-21 13:36
  s) u/ ^: V" F9 ~' p/ C9 G* L1 x自己自制的东西这种加工支架(就是这照片中的这个支架),自己都讲不清楚其各个机构的运动原理,还得让别人来 ...

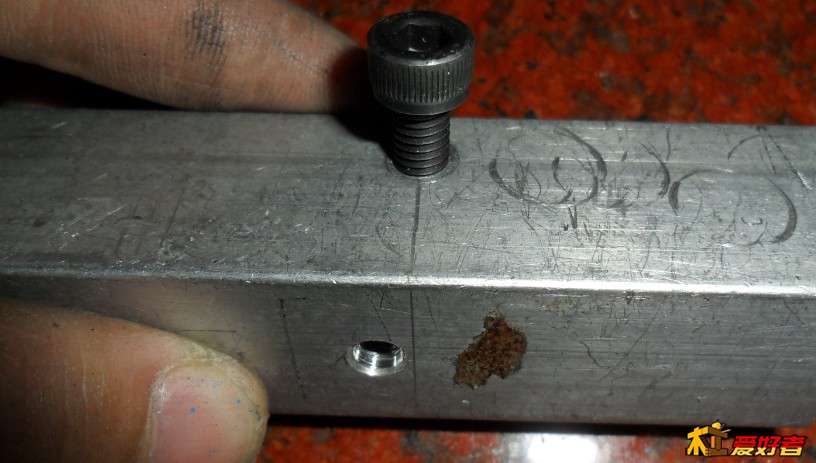

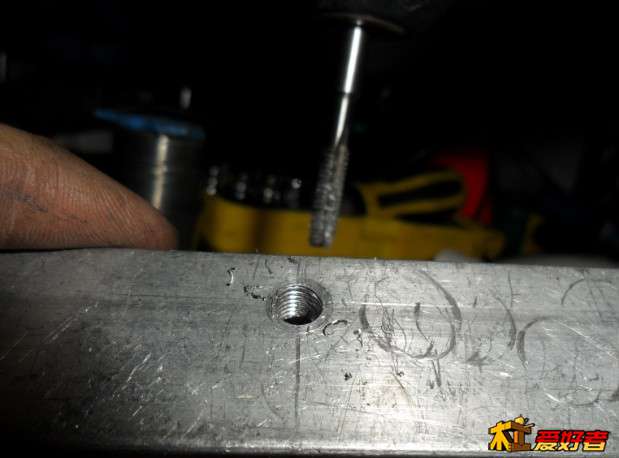

机器攻丝图，M6牙，不和你争辩了，能不能干活你自己看吧，我只是发上来分享下的。你是超级大神，我是超级小白，你满意了吧
+ o: A; T: n$ V
% n/ `! L! r, g/ X: y
3 x6 J* P2 Z- w( |" s

/ ]* ]6 y0 t- V6 m, I

hrd087

chengfang2134 发表于 2014-1-21 00:13
楼主为啥子生气a，说话温柔点呗，人家只是指出自己的一点疑惑

是啊，我不应该和他计较的，已上传攻丝图在首页，事实胜过雄辩嘛。
& @$ j) v- L/ t, n& J5 D8 c

平淡人生梦一场

底座黑色的杆子横过来就可以攻丝了，拍照的图角度不对，那个角度是不行的，楼主要是看的明白我说什么，应该不会认为我在否定他吧？呵呵。

《博》

这个不如直接拿着电钻去攻丝
  \. j' c  e8 N& y9 t& g2 h3 w精度也不行

《博》

人家的气动攻丝机都是两个臂运动，你这才一个，怎么能让丝锥在水平方向上不运动做到垂直向下运动？

hrd087

《博》 发表于 2014-1-22 20:55
: a+ Y) ^2 @, Y# t( v; H人家的气动攻丝机都是两个臂运动，你这才一个，怎么能让丝锥在水平方向上不运动做到垂直向下运动？

白痴马甲

mange0012t

我在DIY论坛好像看到你的帖子了。不记得ID了。呵呵。感谢分享
' X9 [) Z( _5 }9 a9 ]; l

hrd087

mange0012t 发表于 2014-1-22 22:00
我在DIY论坛好像看到你的帖子了。不记得ID了。呵呵。感谢分享

是啊，那边气氛比这里好，我以后都不会在这边发制作贴了。我的ID在哪个论坛都是一样的。
