台锯改造

rourouhh · 发表于 2008-11-14 14:53:26

除了左右限位，还需要把靠山抬离台面一定的距离。

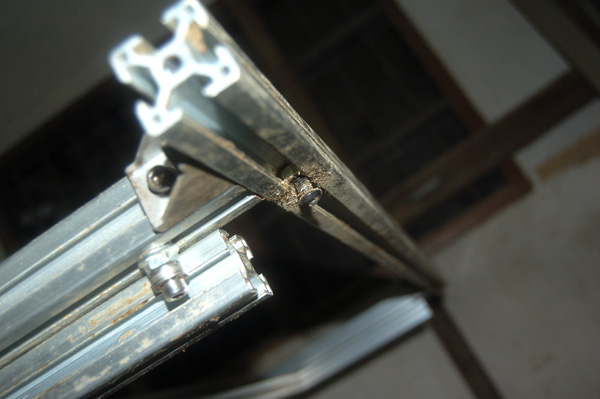

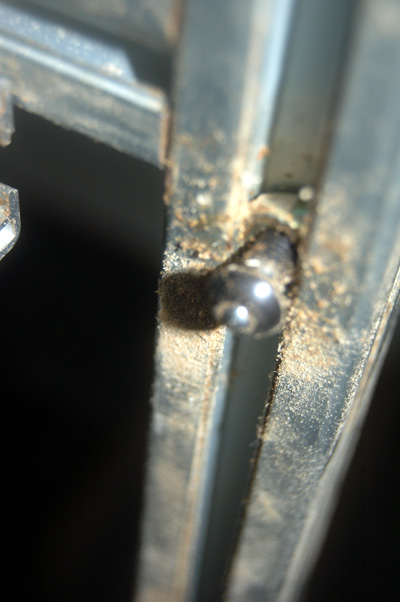

在4个边上使用了4个内六角螺杆，六角的头上嵌入一个滚珠。
就是图中中间的位置。

rourouhh · 发表于 2008-11-14 14:55:49

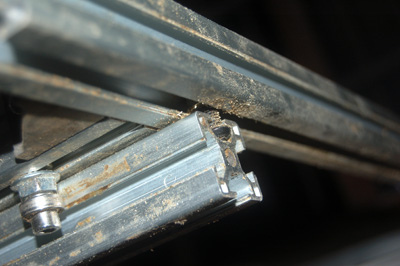

细节

rourouhh · 发表于 2008-11-14 14:57:22

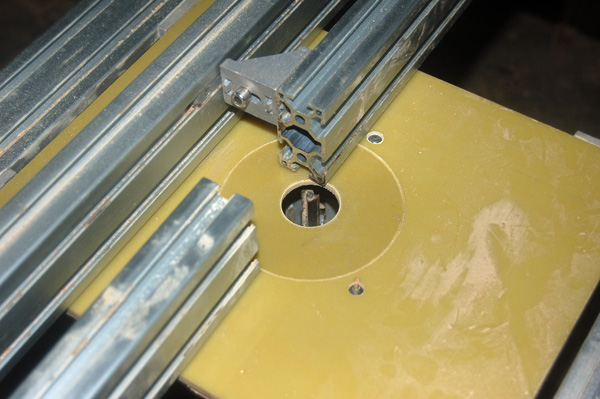

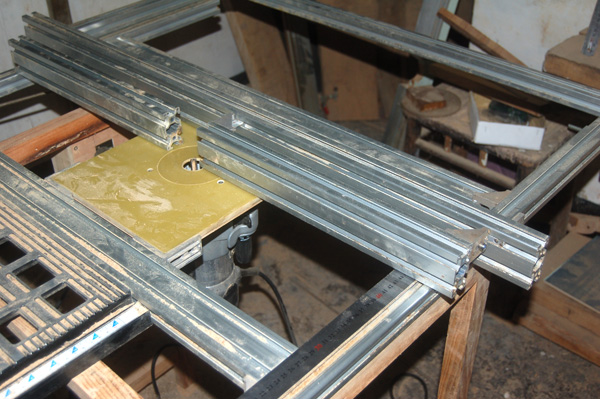

在靠山上加装雕刻机靠山，2截铝型材可以调节

rourouhh · 发表于 2008-11-14 14:58:41

雕刻机靠山

rourouhh · 发表于 2008-11-14 15:00:50

雕刻机靠山

rourouhh · 发表于 2008-11-14 15:02:48

先来露个脸，设计中的第4代靠山，其实整个台锯改造就是为了这

rourouhh · 发表于 2008-11-14 15:06:32

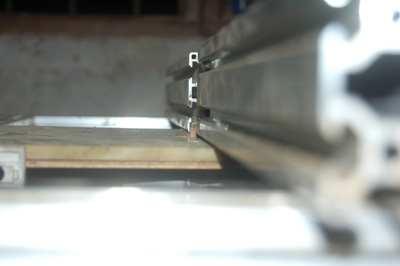

靠山平行效果测试：夹住靠山的远端，使劲掰近端，靠山偏移度在1.5mm以内。所以在靠山移动顺滑的情况下，即使移动靠山的最边缘部分，基本上还是和锯片平行的

rourouhh · 发表于 2008-11-14 15:10:01

靠山部分还没做锁紧装置，还没有好的构想。
整个改造是在不断改进中进行的，不破坏材料和工具的结构就更利于下次改进

来自深山 · 发表于 2008-11-14 16:00:51

除了贵，不美观，其它还好啦。
不比光轴便宜吧。
不过思路却是很开阔。

rourouhh · 发表于 2008-11-14 16:22:06

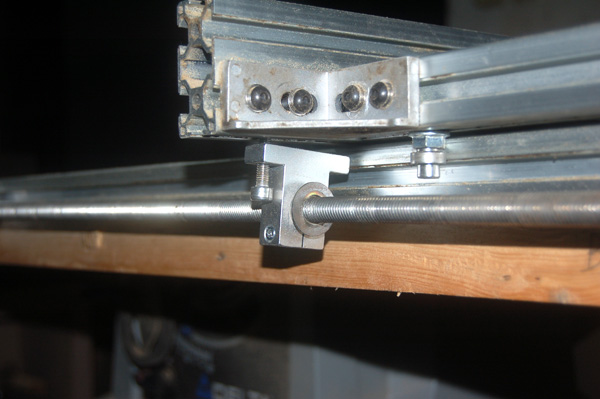

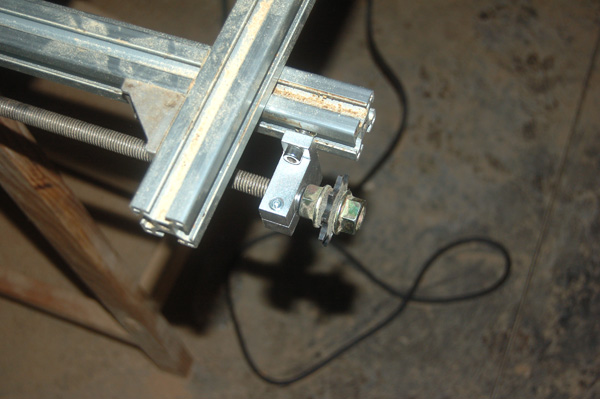

12mm不锈钢丝杆+内12外16的滚针轴承+16MM光轴支座+链轮

rourouhh · 发表于 2008-11-14 16:23:11

12mm螺母把外径磨成16mm以内，装在光轴支座内

rourouhh · 发表于 2008-11-14 16:24:43

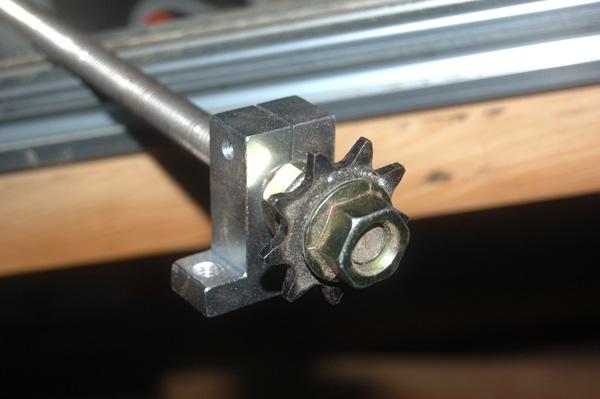

另一头是伞形螺母+支座，一起装到台锯上，

rourouhh · 发表于 2008-11-14 16:28:16

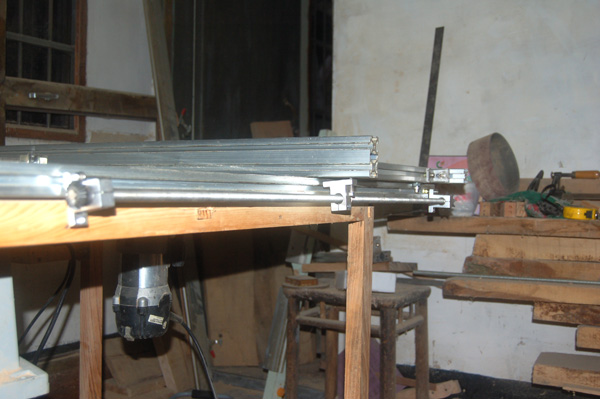

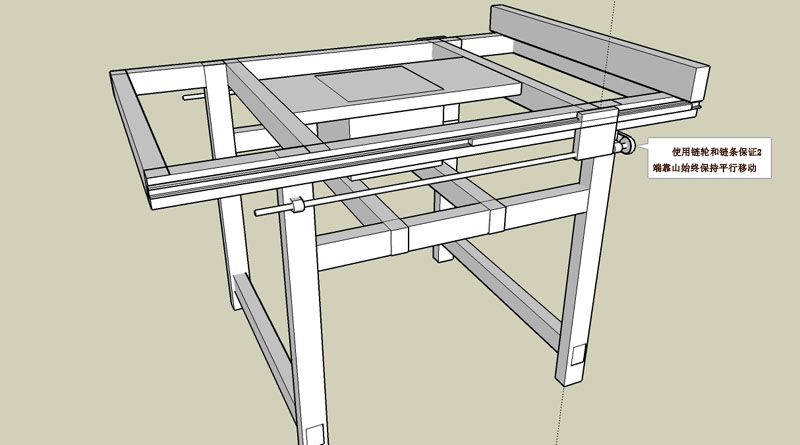

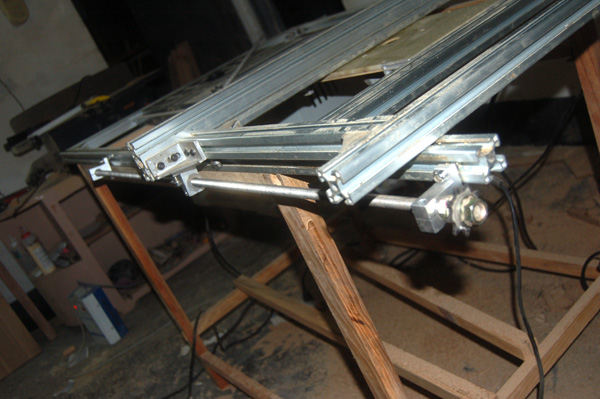

整个设计就是2侧装上2根这种丝杆，通过自行车链条同步转动，使靠山达到完全平移的效果。

rourouhh · 发表于 2008-11-14 16:34:54

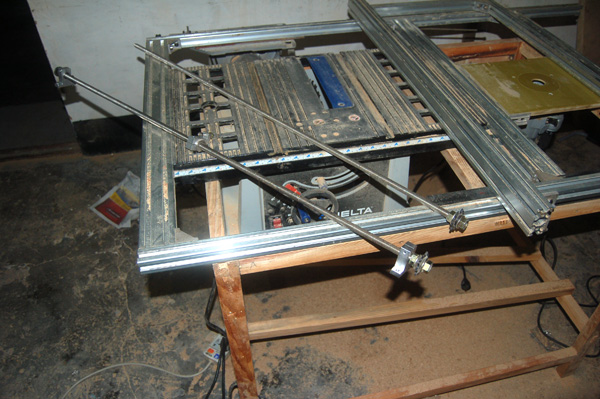

最早设计的样子。
还没想好怎么快速移动靠山，就现在这样因为靠山有40CM宽，所以可以快速在40cm内移动不成问题。

rourouhh · 发表于 2008-11-14 16:38:39

好像都在和光轴作比较，我觉得这样的改造更适合于我，花最少的精力让台锯发挥作用，光轴只是为了靠山的移动。我还需要的是大的台面。
关于花费，铝型材+配件500出头吧
可是整个改造只要几个小时的时间。
