台锯改造

rourouhh · 发表于 2008-11-14 14:03:49

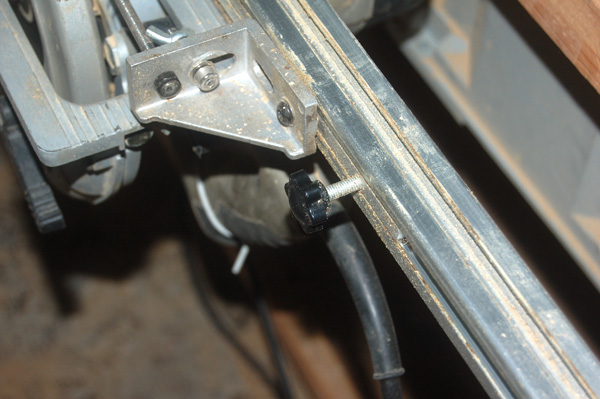

锁定螺杆

rourouhh · 发表于 2008-11-14 14:06:36

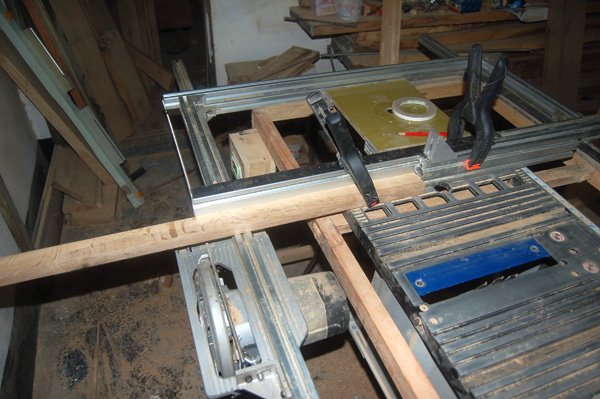

实验切断木条，在靠山上纵向装了60CM的不锈钢直尺

rourouhh · 发表于 2008-11-14 14:08:17

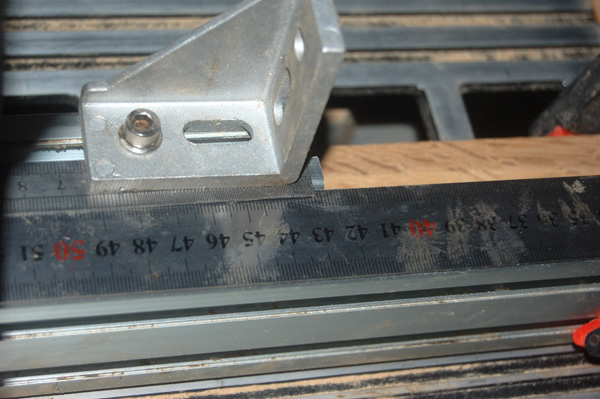

标尺，可以调零

rourouhh · 发表于 2008-11-14 14:09:04

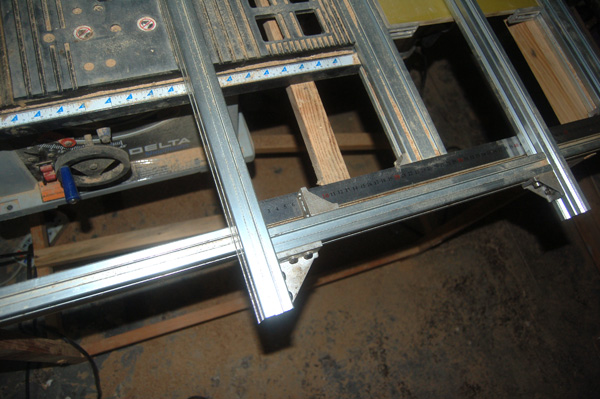

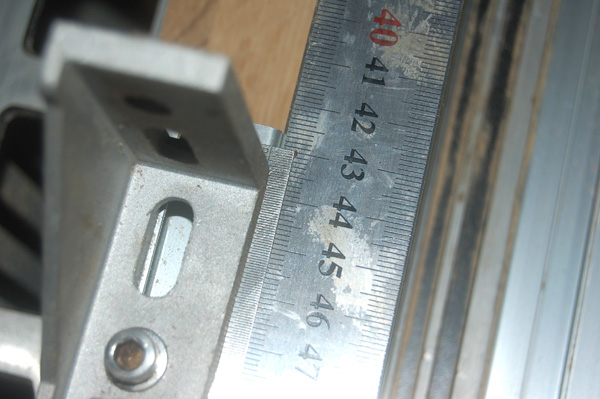

继续标尺

rourouhh · 发表于 2008-11-14 14:11:18

优点：板子找平切直角，园锯能拖多长的距离就能锯多宽的板
缺陷：这样倒装使园锯的锯切高度只有3Cm不到
去喝点水，休息休息，下面介绍靠山部分

zleixz · 发表于 2008-11-14 14:18:00

唉！好好一个台锯给改了！！！！

saoren · 发表于 2008-11-14 14:29:29

这样滑动圆锯的精度怕是不能保证，
说实话，觉得搞繁琐了好像！

rourouhh · 发表于 2008-11-14 14:34:41

原帖由 zleixz 于 2008-11-14 14:18 发表
1 Y Y+ u+ V2 S. I) O$ u+ `* n; U" p唉！好好一个台锯给改了！！！！

这台锯不改，还真不如倒装园锯实在。

rourouhh · 发表于 2008-11-14 14:42:01

原帖由 saoren 于 2008-11-14 14:29 发表 * \! s9 l& B: c
这样滑动圆锯的精度怕是不能保证，
8 O9 ?( d7 S, |% o说实话，觉得搞繁琐了好像！
1 A1 W: q! w/ ? u/ p" />

这个精度对我来说已经很高了
本意只是想给台锯扩一下台面和改造靠山的，但发现园锯滑动是个不错的主意，可以代替滑台的功能。
这个改造好像没有任何难度阿，几乎所有的配件都是网上买的，选用成品铝型材也是因为自己没有金工加工能力。整个改造没有对铝型材，台锯和园锯做任何结构的改动，连一个孔都没打

rourouhh · 发表于 2008-11-14 14:44:48

靠山是个100CM*40CM左右的框形结构。充分利用铝型材平直的特性。

江边 · 发表于 2008-11-14 14:45:55

请问：是台锯、圆锯组合吗？

rourouhh · 发表于 2008-11-14 14:46:41

全貌

rourouhh · 发表于 2008-11-14 14:47:51

原帖由江边于 2008-11-14 14:45 发表 / U3 @/ V9 h/ W/ Y" {
请问：是台锯、圆锯组合吗？

是的，台锯还是发挥其基本功能，园锯滑动来实现滑台的功能

rourouhh · 发表于 2008-11-14 14:49:59

靠山细节，两边一共4个小轴承，限制靠山的左右移位。并且提供移动中的顺滑

rourouhh · 发表于 2008-11-14 14:51:10

左右限位就是靠的轴承
