菜鸟的雕刻机，，写字了

xxooxx · 发表于 2013-12-12 15:48:17

很好{:3_155:}

331582226 · 发表于 2013-12-12 17:05:05

强大，学习

q1251542554 · 发表于 2013-12-12 19:07:21

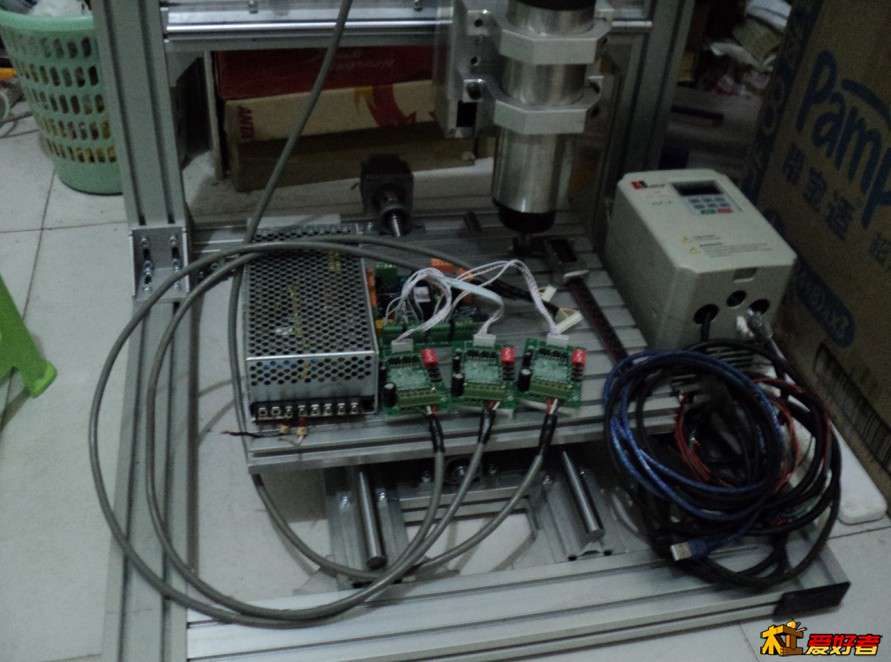

下午吧接线整理了下，线头缠上胶带，虽然这个机器如此的不堪，但我还是要把细节做到位，态度问题

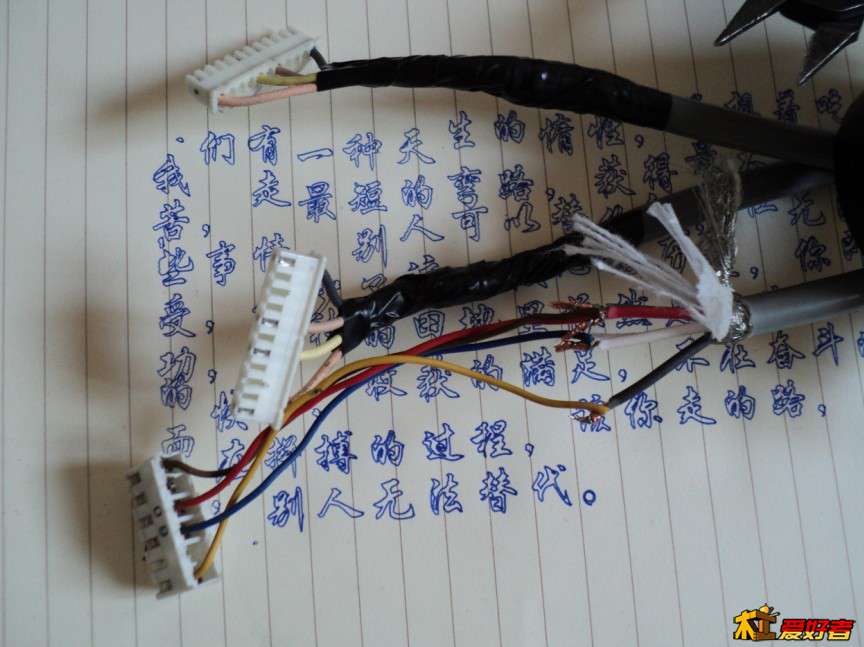

步进连接线是日本富士的四芯屏蔽线，质量超棒，外皮里面一层金属网，金属网里面一层某不知名薄膜，线间还有棉芯
就是有点粗了，

主轴的连接板还没完成，弄了好几次了，都是孔打偏了，小板子上数控划不来，就自己划线打的

过两天完善下，Z轴的方轨滑台要换成廉价的光轴拖板，然后转让掉，因为我不会使用他

西南 · 发表于 2013-12-12 20:24:26

刚才看到一个水贴，原来是楼主高兴发的本子调字。
看了这个贴，感觉楼主厉害啊，怎么不做钢板的那种呢，那样的刚性好。铝型材的应该差很多的吧。

红木915 · 发表于 2013-12-12 20:49:30

学习了

＊开心果＊ · 发表于 2013-12-12 21:12:03

newnew007 发表于 2013-12-11 23:35 ; c! |* i4 a* z4 S* z! E& g
不知小朋友被老师罚抄书，cnc可否帮忙代劳？

天天向上√ · 发表于 2013-12-12 21:16:47

人才啊，佩服佩服

空调扇 · 发表于 2013-12-12 23:03:05

铝材本身是没问题.关键是拼接的地方太多.有条件的话.关键拼接的地方.把它焊死算了

空调扇 · 发表于 2013-12-12 23:22:16

工件平台是怎么做的?没找到这么大的型材.找到最大的是15180,是拼的吗?

q1251542554 · 发表于 2013-12-13 09:06:14

空调扇发表于 2013-12-12 23:03
/ D% u% @ Q; H6 }. |+ @" W铝材本身是没问题.关键是拼接的地方太多.有条件的话.关键拼接的地方.把它焊死算了

拼接的地方最好是用钢板做个加强板进行连接

q1251542554 · 发表于 2013-12-13 09:06:44

空调扇发表于 2013-12-12 23:22 4 P* q( `2 A1 v( Q, q7 z
工件平台是怎么做的?没找到这么大的型材.找到最大的是15180,是拼的吗?

当然没有这样大的咯。都是拼接的，我用的是1590，三排

空调扇 · 发表于 2013-12-13 09:10:18

q1251542554 发表于 2013-12-13 09:06
3 {: R+ x- h& v* I+ g当然没有这样大的咯。都是拼接的，我用的是1590，三排

是用同样面积的铁板做个底衬?那铁板要多厚?

佳飞 · 发表于 2013-12-13 09:11:14

此机没刚性，做做木头还马马虎虎，吃刀量大点都不行

t2930 · 发表于 2013-12-13 09:33:49

佳飞发表于 2013-12-13 09:11 : w' }2 M0 \$ p3 C2 Z
此机没刚性，做做木头还马马虎虎，吃刀量大点都不行

1-200公斤的钢板光轴机你就以为有刚性了吗，机头拉一下几十丝跑掉，悬空的光轴注定没有强的刚性，即使后面的钢板成吨重

t2930 · 发表于 2013-12-13 09:36:05

本帖最后由 t2930 于 2013-12-13 09:41 编辑

q1251542554 发表于 2013-12-12 13:11 2 Z+ [7 g$ E% ]" B/ w8 P f
本地买的，M4的要46元一只，国产的好像是三四块钱

不要这么糟蹋国产丝锥吧，我买的国产丝锥都是1-20块一根呢，你买的是先端丝锥，攻通孔好用，我买的是螺旋丝锥，攻盲孔更利索，攻通孔次于先端丝锥，普通直槽丝锥最不好用排屑不好，国产直槽丝锥也在10元左右，都是按M6来说的
