菜鸟的雕刻机，，写字了

q1251542554

zdkj 发表于 2013-12-12 12:47
2 e; _) ^3 W: m2 @' a完工了啊，还有框式水平仪

6 c) N2 }1 V5 V6 @9 s买不起方尺，拿这个来代替

# t4 Z% ^' W- V2 r6 \据说精度一米两丝

大流行

学习学习

q1251542554

更新
* M9 m* i& C; o, ?5 A; S- D


  ^; M1 J' K% e0 }

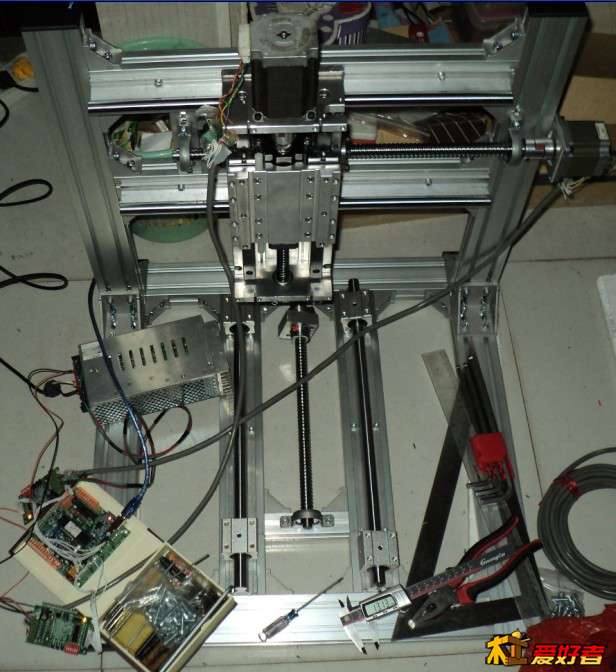

xz轴试车成功，很欣慰~~
接下来的任务就是Y轴与台面的一块连接板，好像也是最后一个零件，奥，不对，z轴滑台与主轴电机的连接板还没做，
自己画线不太准确（工量具限制，需要用到基准平台和高度尺），所以在外面用大雕刻机打了定位孔，然后回来自己用台钻加工

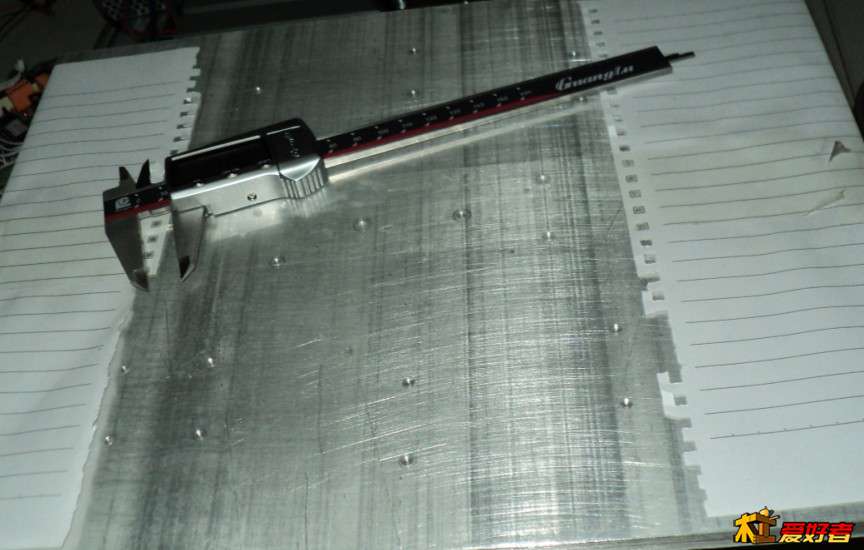

# ]2 \, y6 C  }数控定位的孔是非常准确的，这个板子上有16个通孔，十八个沉孔，没有出现孔位偏差导致螺栓不能装配的情况
0 m0 A" @1 I3 g$ ^9 e- f
1 v; D% z+ S& y" h: K; ?
9 H- ~$ J) G6 E0 O

q1251542554

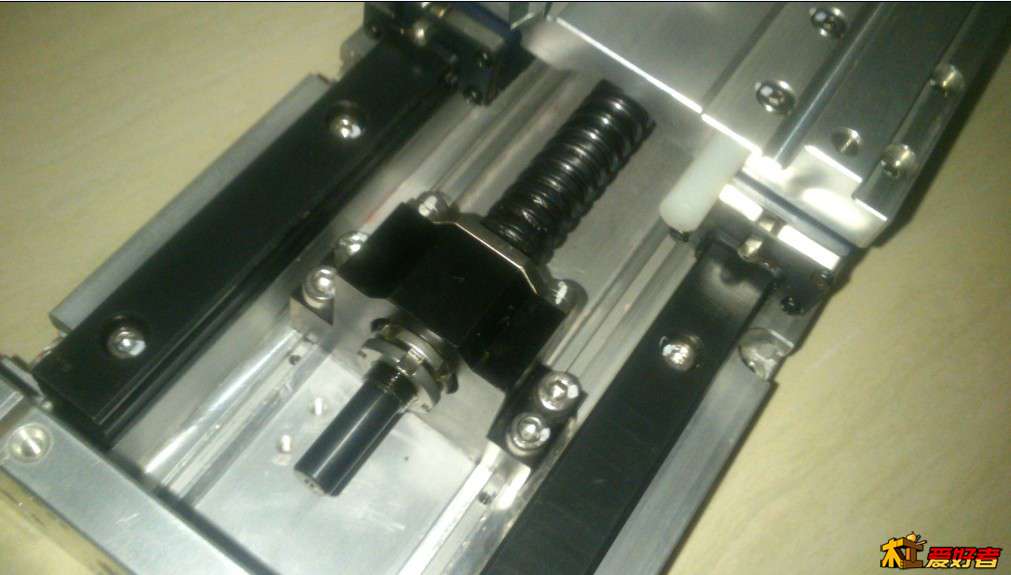

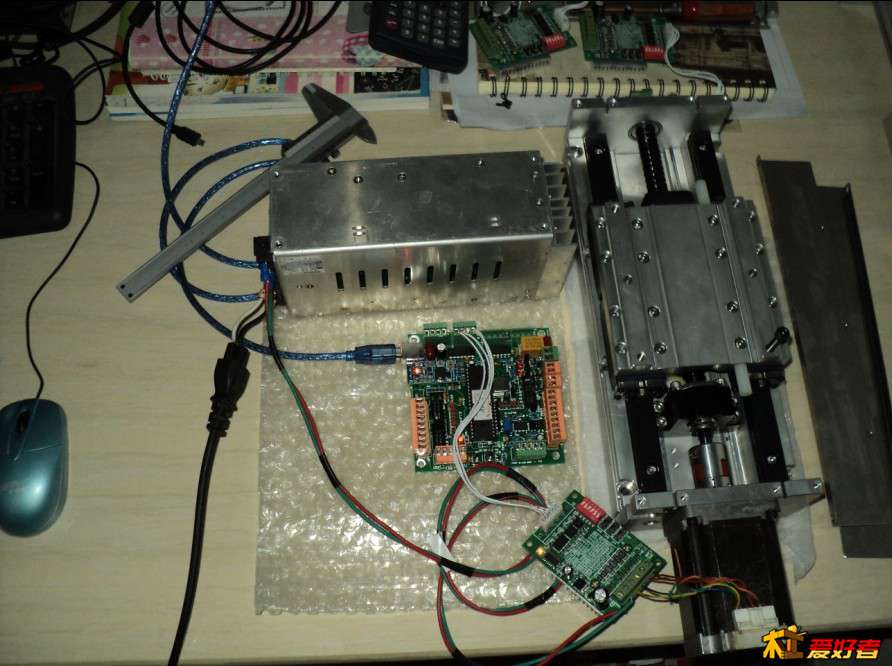

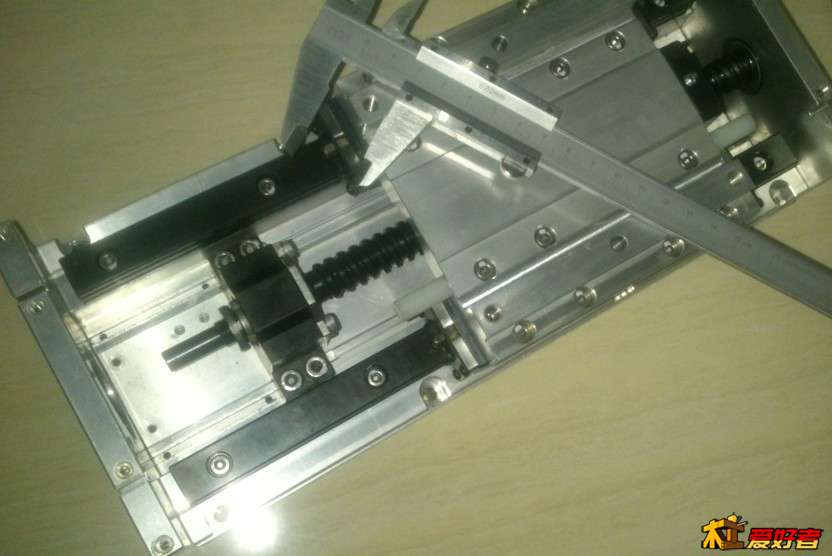

补充两张图片。一张是台钻加工的图片，一张是z轴滑台的调试
/ c9 M2 g0 p& j" u
+ h9 h0 r. O% {; R% E2 T# B
4 j6 T+ |* g* u# ?* f7 i
/ i8 s% B: q0 `
# S6 X& v3 R3 l1 F

q1251542554

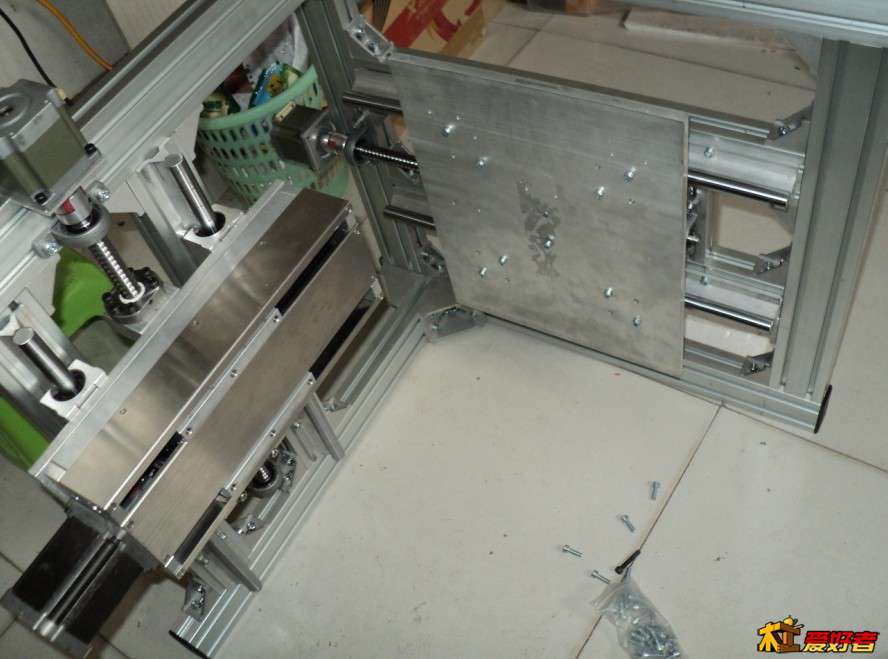

Y轴连接板，试着装了下，等下再打沉孔，噪音很大，不敢放开手脚的干
这个上面要装铝型材的台面，

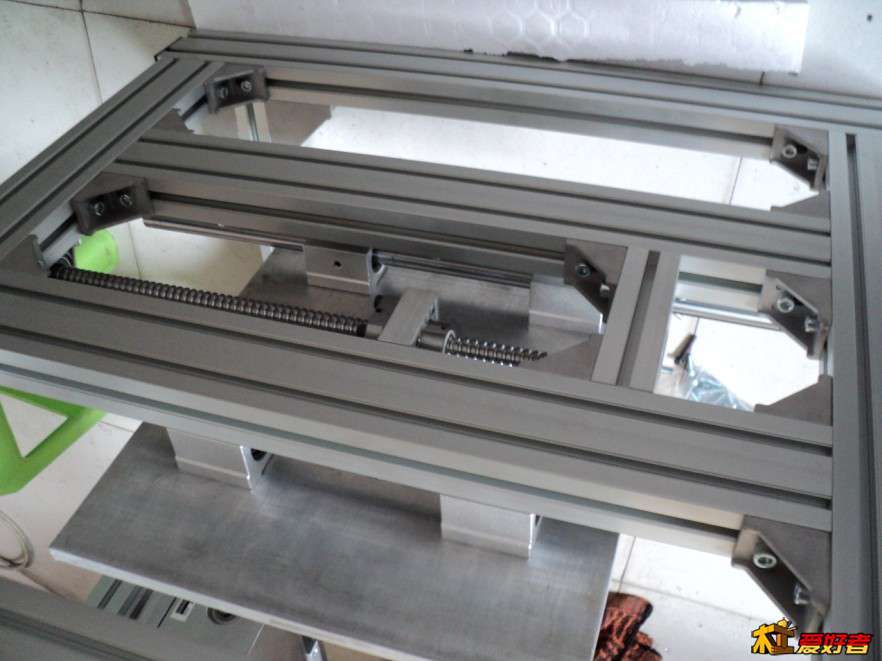

立起来看看~

9 ?" Y- l$ F- x1 l4 D+ r4 e
; q/ W" w5 }: q6 m) t

q1251542554

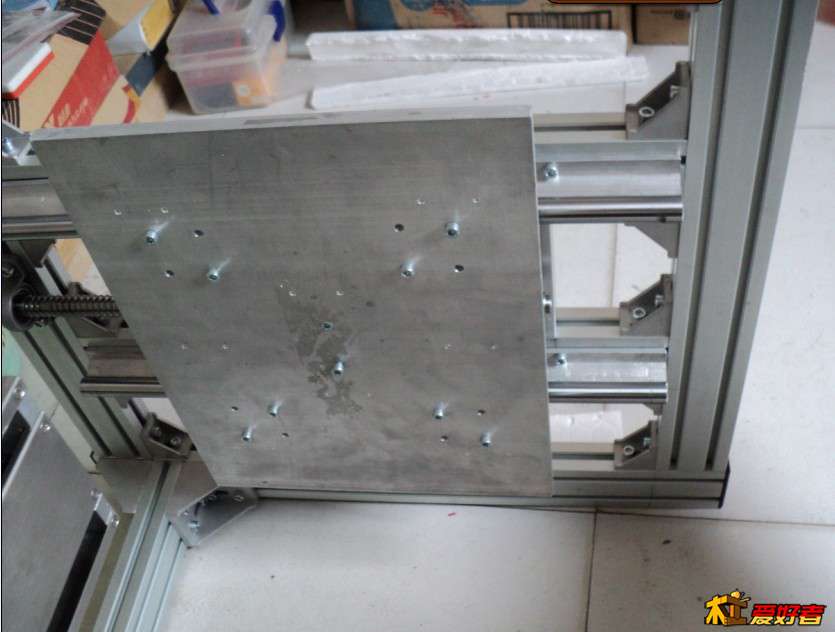

看看背面

4 q) r8 J+ O/ k% l* ?# j

mfq1974

楼主的进口丝锥在哪里买的介绍一下

q1251542554

mfq1974 发表于 2013-12-12 13:10
楼主的进口丝锥在哪里买的介绍一下

本地买的，M4的要46元一只，国产的好像是三四块钱

zdkj

q1251542554 发表于 2013-12-12 12:51
买不起方尺，拿这个来代替

据说精度一米两丝

和大理石方尺价格差不多吧？
( R4 Y) W; v: ?  b
5 E& E) E6 g- j& b& D% O8 g5 ~( z+ B校准一米长的平台能到高低相差两丝，好的框式水平仪是可以做到的

zdkj

q1251542554 发表于 2013-12-12 13:06
看看背面

Z轴是成品滑台？这种防尘设计比较方便

q1251542554

zdkj 发表于 2013-12-12 13:16
Z轴是成品滑台？这种防尘设计比较方便

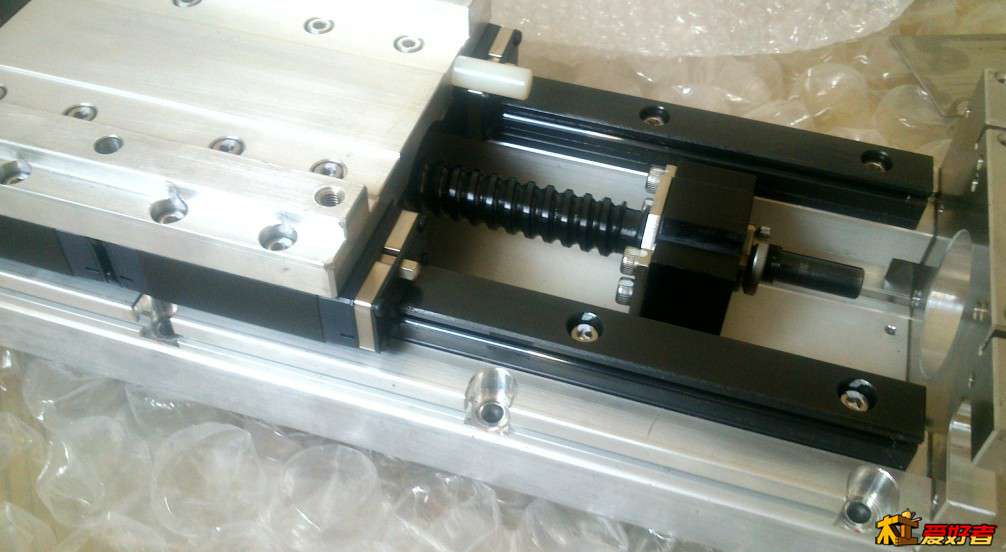

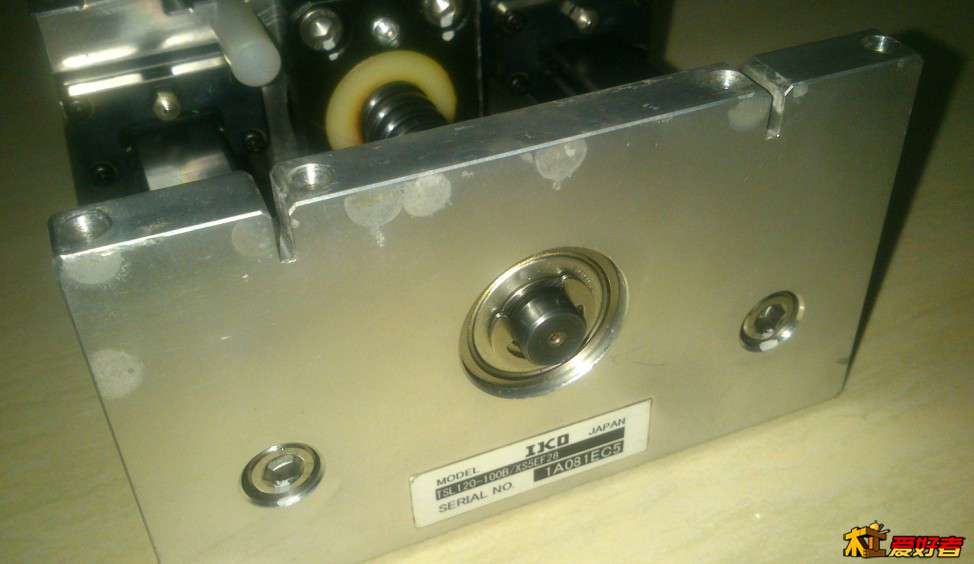

是的，自动化设备拆机，里面的方轨和丝杆尼阻还挺大的，说明状态很好，我拆开后，花了好长时间才装配好，时间全花在拧螺丝上了，反复拆装N次{:1_220:}
1 M( C- e2 T8 u! h
( q+ M$ j/ P1 u1 |+ `
' s* p& w1 l2 N% O2 |' ?+ K: V
/ d, X/ ]2 a2 h9 e
* r2 }& ]( h2 ~" I

q1251542554

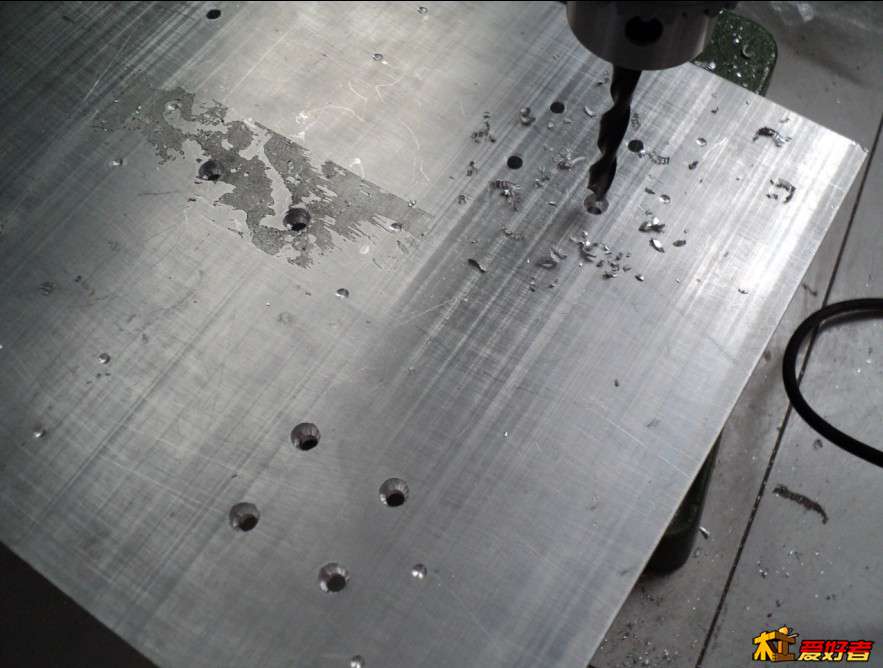

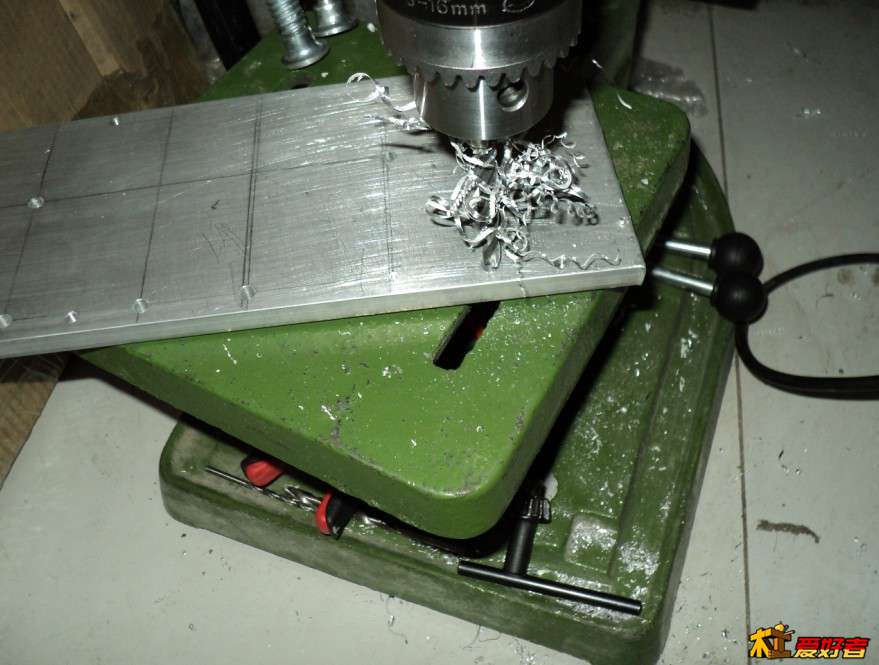

拼命钻孔~~
* A0 g' X- H; `" D; [5 \3 f为了不影响别人，在早上十点钟和下午三点到五点左右加工，楼里没人O(∩_∩)O

5 E/ |1 _% L( k- Q
/ \: c0 u$ f" p; J# @2 y  O

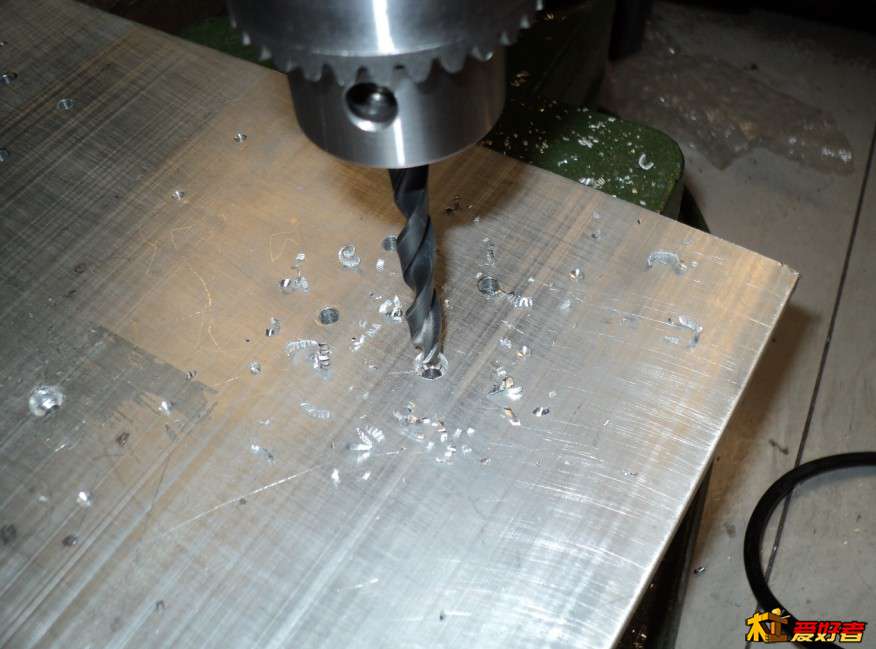

沉孔的声音真的是太大了，台钻是便宜货，钻头也很一般
% i% I: {4 F# E5 j) w

q1251542554

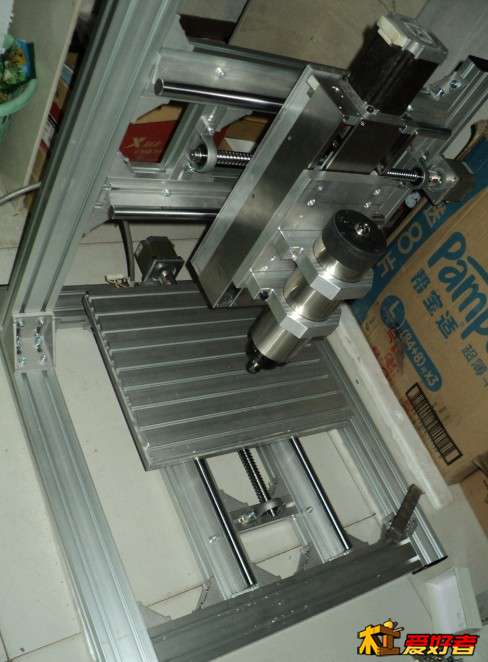

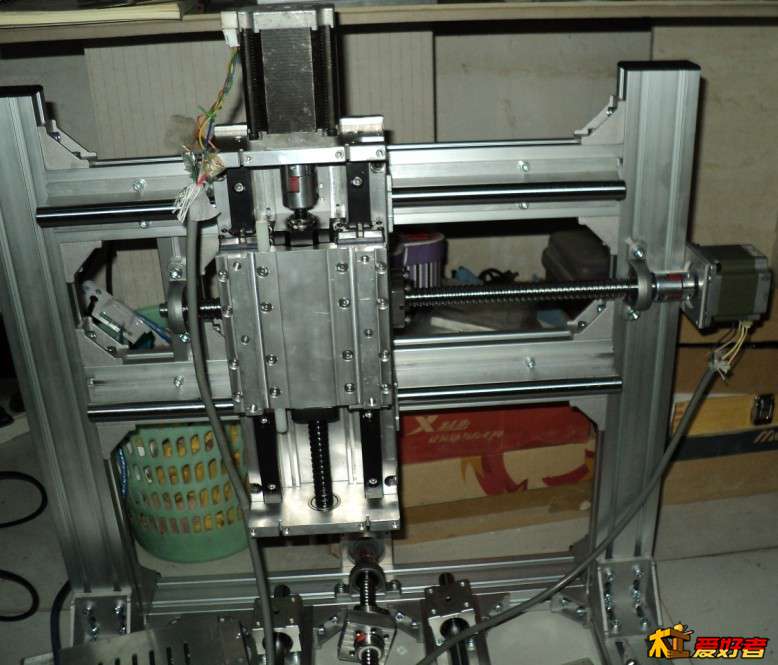

唯一一张整机图片
Z轴安装主轴电机的板子，做了两次，孔位都全部偏了，要换掉重做，等待~·
$ t, x/ T% J& w" s0 o
0 l) |% E/ g2 g- o3 p; Q3 z

zdkj

q1251542554 发表于 2013-12-12 13:19
是的，自动化设备拆机，里面的方轨和丝杆尼阻还挺大的，说明状态很好，我拆开后，花了好长时间才装配好， ...

挺新的，好像都没用过的样子

q1251542554

龙门架还有个支撑，等下找钢板去，；两头弯折，在Y方向支撑龙门架，淘宝45度和135度的角件太贵了，（其实也没多贵只是不想等快递而已~~·）
