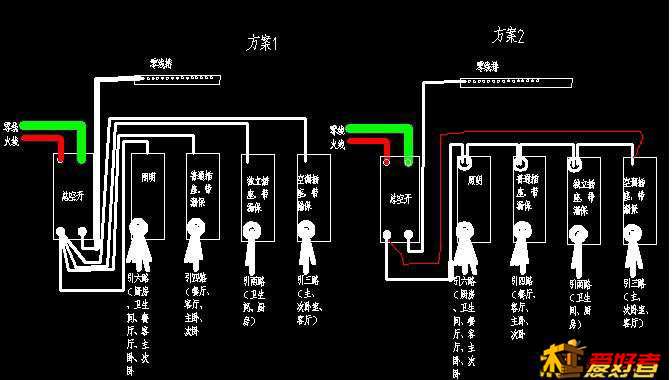

空开接法哪种更标准（方案一，方案二）

platch

就是不懂电工， 看也不懂。

a为什么

用方案1的话假如你后面分了10路线，要接10根线那接的下呀。方案2用稍微大点的线，再说也就那么点长度影响不是很大，最多就跟入户线一样粗了。

mybzy

方案一，二都有缺陷，应该是从总开关下端分出两根线，分开关两个一组跨接

huuj812

tsinfeng 发表于 2013-12-3 13:56
- Y8 V: Q; R4 y2 t0 b. G7 Z/ b前面有个兄弟说供电局的工人用的线怎么…………，如果我是供电局的施工队，我一定也这么干，第一可以降低成 ...

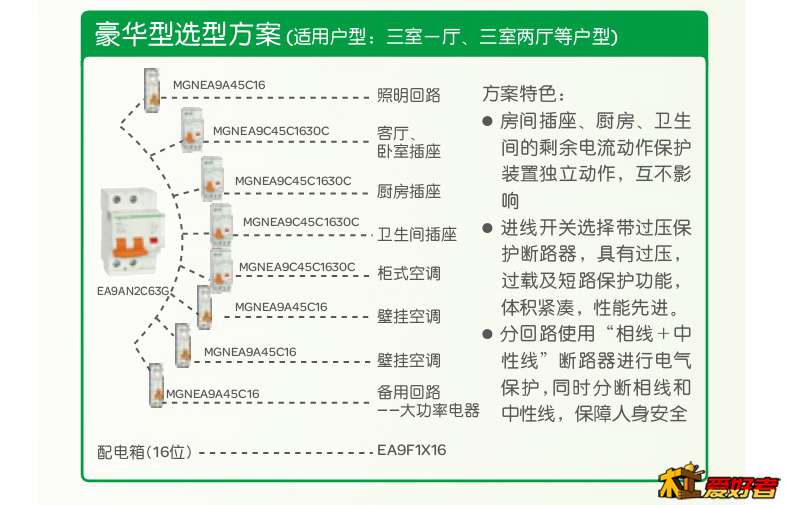

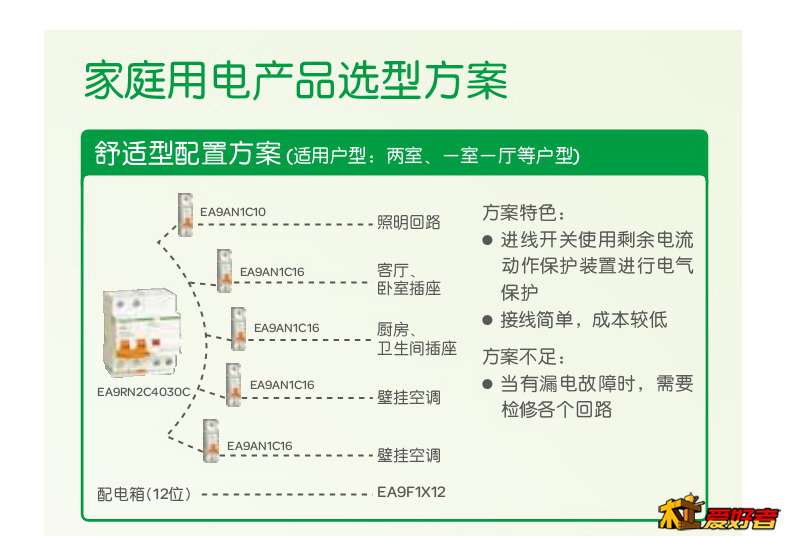

请教师傅大大，那个家装用的断路器，施耐德的ACti9系列和ABB的SH200系列哪个要更好一点呢？？？还有汇流排怎么判断是紫铜的厚度是多少才好呢？？借用下面的图片，按照国标的话，如果不用汇流排，用跳线的方法，以（图二）为例火线和零线该怎么样跳呢？？一次只能跳两个断路器吗？？大大能否画个草图呢？？菜鸟偶感激不尽啊！！谢谢了！！
6 f0 ~4 C+ M" A; s图一


) f* P2 ]; M, d( m. }" d图二

lgt631146582

huuj812 发表于 2013-12-5 18:08
请教师傅大大，那个家装用的断路器，施耐德的ACti9系列和ABB的SH200系列哪个要更好一点呢？？？还有汇流排 ...

l零线不要条，直接从端子排接出来。。火线还是用汇流排，，我今天查看了我们公司的专业高级电工接的空开箱

lgt631146582

mybzy 发表于 2013-12-5 16:44
方案一，二都有缺陷，应该是从总开关下端分出两根线，分开关两个一组跨接

赞同这样接法

lgt631146582

lgt631146582 发表于 2013-12-6 09:37
l零线不要条，直接从端子排接出来。。火线还是用汇流排，，我今天查看了我们公司的专业高级电工接的空开箱 ...

* l' y& @9 R8 P) z不需要啊，以为电箱本身就有零线端子排。。总空开的零线出来接到端子排上，各个分空开的零线就从零线端子排接啊

方正之间

学习了。。。。

savagefish

7 r& I& x. u; O7 Y3 i* g
3 V" b# h# ?' x我看这里基本没有职业电工，汇流排是不错，但造价高。下图是我从方案2给改的，这才是建筑安装电工的作品，不是一般装修电工那二球搞法。

savagefish

专业就是把复杂问题简单化，花最小的代价完成工作。谁要是见过真正的建筑安装电工怎么布线，就不会把家里装修时电管走成那横平竖直的样子货。

r0201112

方案二吧，这样线比较美观，考虑前一个空开过线要能够承载后面空开的电流，容易造成触电的线路最好用带漏保的，例如插座来自: Android客户端

r0201112

方案二吧，这样线比较美观，考虑前一个空开过线要能够承载后面空开的电流，容易造成触电的线路最好用带漏保的，例如插座来自: Android客户端

r0201112

方案二吧，这样线比较美观，考虑前一个空开过线要能够承载后面空开的电流，容易造成触电的线路最好用带漏保的，例如插座来自: Android客户端

lgt631146582

savagefish 发表于 2013-12-24 23:10
- \2 a1 x6 A+ u9 g+ e8 L; s我看这里基本没有职业电工，汇流排是不错，但造价高。下图是我从方案2给改的，这才是建筑安装电工的作品，不 ...

4 ]; J4 u6 L8 _4 f) J  W) Z这样最后一个空开还有两根火线啊，，我原来画的和你加的红线，不打架啊。。

ziyouguojun

6楼的汇流排设计不错,但看着好像是铝夹铜接头啊
