空开接法哪种更标准（方案一，方案二）

osramr

用第二个方案，支持六楼的用汇流排

tmsong99

tsinfeng 发表于 2013-12-2 15:58
5 Y& c* D3 e( _5 ?这是汇流排和浪涌保护器的图片

端子排的零线最爱烧。。
$ ~. ^2 k  s. ?" v3 U

tmsong99

都可以第一个必须压紧上锡，其他孔卡有问题换线麻烦。
建议第二个
5 B- D8 @% }' E5 t5 T一个个跨线的注意跨线直径统一

tmsong99

第二个零线接的不对了控制开关的必须有零线的空开！！
8 U1 g: L! u* `' c1 b3 k3 u就灯的直接到零端子即可。。

知足者

2个图，实质是一样的，图2标准

展翅飞翔

学习了

一把小刀

我选方案2
* ^, F! u6 G  y, A3 U

mf0618

真热闹，6楼正解

xin89376

做箱子，我一直都是用方案2的接法，铜排没用过，铜排应该对工装使用得多，另外跳线就用4平方的线连接就行，因为距离不长，没毕要用太大的线，不信你可以到你楼下看看，你家单元总开关箱里（电表处），电力局做的箱子，里面的跳线也是4平方的。

lhz6974

我用方案一和方案二的混合体!!!!!!!!!18路

lgt631146582

xin89376 发表于 2013-12-2 22:23
5 N3 h0 F8 B$ g# c2 p4 _5 T做箱子，我一直都是用方案2的接法，铜排没用过，铜排应该对工装使用得多，另外跳线就用4平方的线连接就行， ...

4 E4 X' N4 ^; `- t好像是啊，家装很少用汇流排
3 I2 N1 M  e, D  `

lgt631146582

tsinfeng 发表于 2013-12-2 15:51
应用分级开关方式，总空开下来是浪保护器，下来是插座总空开（漏电保护）空调总空开（漏电保护）和照明总空 ...

浪涌保护器的出线与汇流排怎么连接啊，，汇流排没有接点啊

tsinfeng

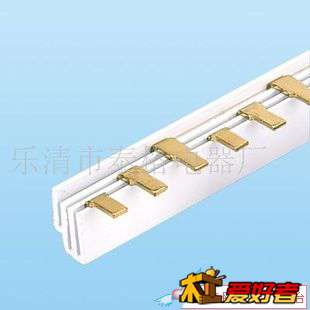

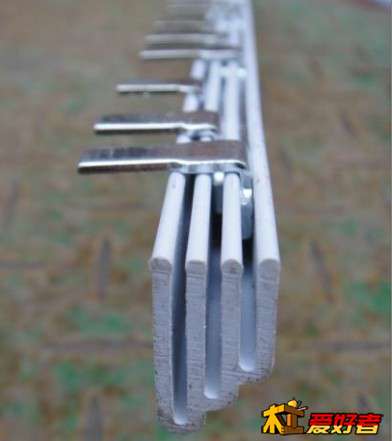

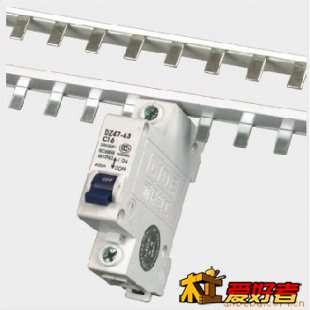

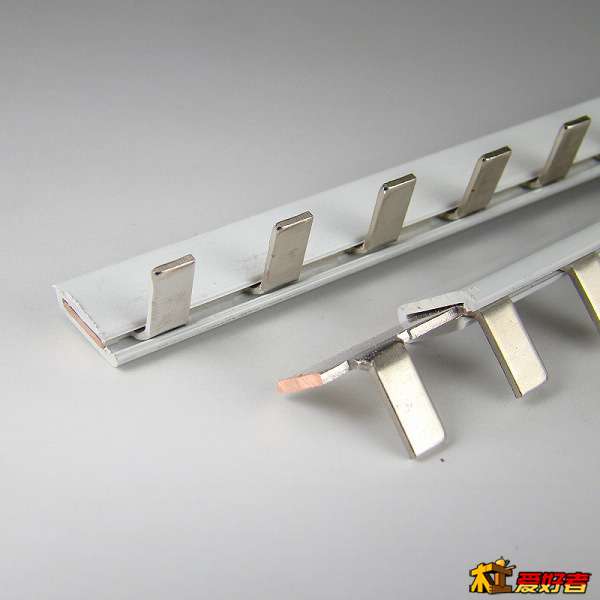

大家可以看看不同样式的汇流排，家装一般用1P和2P的，在电器市场，这东西很便宜。

tsinfeng

现在一般房子交工，在卫生间都有等电位端子，里面是一个铜排，这是因为现在一般使用星形接地，全屋的地线在等电位端子上连着，注意去各屋的地线从那面引，不过一般开发商都引好了。我们只用接就好。配电柜里的地线，只是用于配电柜箱体接地和浪涌保护器接地。一般在停电后空然来电，交流电网电压会不稳定，想想高中时学的电感和电容电路。还有就是有雷雨的天气，虽然你家没招雷，但保不准电网上某个环节被雷击，也说不定感应雷，浪涌保护器就是一个过压保护，当电网输入一个电压浪涌时，他会导通与地线接通，将电排向大地，同时总空开也会因为电流过大而跳断。
    有一年当时我是某单位通信部门主管，是因为停电想着机房有UPS和自动切换开关就没当回事，谁知自动切换开关没自动跳断，那时候还没的浪涌保护器。来电的一瞬间，来了一个高电压，通信光端机的进口电源直接一股青烟。十几万没了，我打开设备外壳，看着糊了的电路板，欲哭无泪。好在后来在通信修理部门一老哥私下帮我处理了。还算圆满。
    所以，还是希望大家一定要高度重视电的问题，千万别凑活。

tsinfeng

前面有个兄弟说供电局的工人用的线怎么…………，如果我是供电局的施工队，我一定也这么干，第一可以降低成本，第二如果用标准很高，多少年也不坏，我哪有活干，哪有饭吃。看一看路边的光缆，乱七八糟，如果做的很好，多少年都不断，敷设光缆的早饿死了。黑幕呀。自己家还是高标准吧，自己要对自己和家人负责吗。
