晋级放一重磅利器-----为卜派690雕刻机加软启动和调速

gztv008

动力无限 发表于 2013-12-1 03:52
　　我可以花30元买来玩一下，但仅用于改其中一台没有调速的手电钻。
3 ^# ~6 s% {8 B& F# @　　看来你的那块电路板确实没有恒 ...

手电钻太小看他了，有690的话或者没有调速的修边机什么的都可以用，不改是用220v的，加电阻才是用110v的
4 ~) ~7 b2 E( l

大星

好帖子，跟进关注中。

RZDR

有意思，这里都快成“电气 电力拖动”讨论版块了 ，哈哈，什么 可控硅过零点调压，电流检查速度（电压）正反馈，恒功率，恒力矩调节。。。 啥的都出现啦，其实就简单改个交直流两用串激电动机，楼主的方案不错的，刀具阻力矩增大，电流变大串联电阻压降变大，运放放大变化电压去控制由另一个运放组成的可控硅触发脉冲形成电路，使可控硅导通角变大，（或许还有时序触发电路过零点触发可控硅单位时间内的导通半波个数，即调节单位时间内平均电压）电压上升，电流加大力矩加大转速回升，电流加大的变化率（趋势）变小，这个变化被检测放大后可控硅控制输出平均电压上升率明显变小（控制函数决定时间大小），很快转速被稳定在某个设定值上了，电流正反馈使串激电机的机械特性变硬是完全可行的！当然要真正有效地实现控制那就是把电机定子 转子绕组分开控制组成为“他激式”控制方式了！（过程大概就这样吧，唉，出学校太久理论都忘地差不多了）

gztv008

鲁班007 发表于 2013-11-25 23:48
# B6 u9 L- ]+ R4 ?5 h1 n撸主：有没有通过这个电路后的波形上一个!另这个电路的链接站短一下可以不？

是的，买零件的时候奸商给了我220k的，我没有看清楚，其实原来的是22k的，用在110v工具的时候，就要改为11k了，没有11k的话，也可以2个22k并联来用

鲁班007

gztv008 发表于 2014-4-29 12:42
是的，买零件的时候奸商给了我220k的，我没有看清楚，其实原来的是22k的，用在110v工具的时候，就要改为1 ...

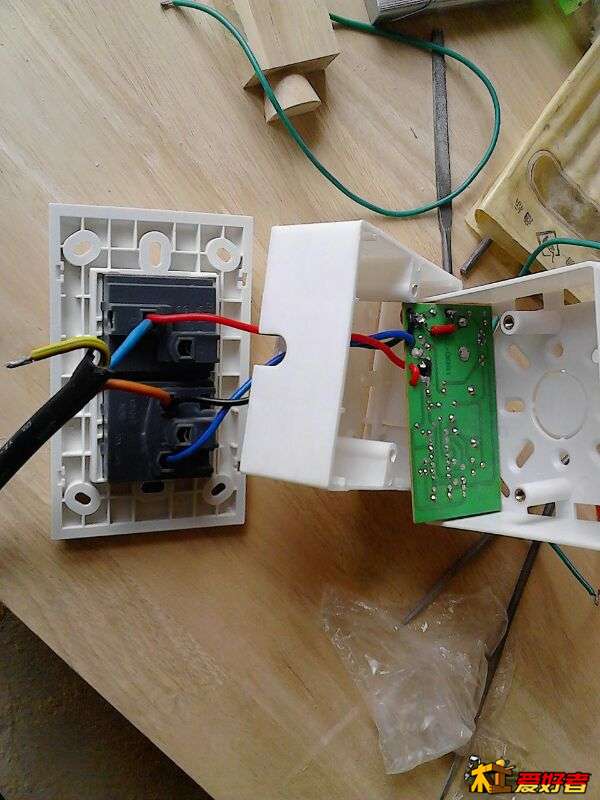

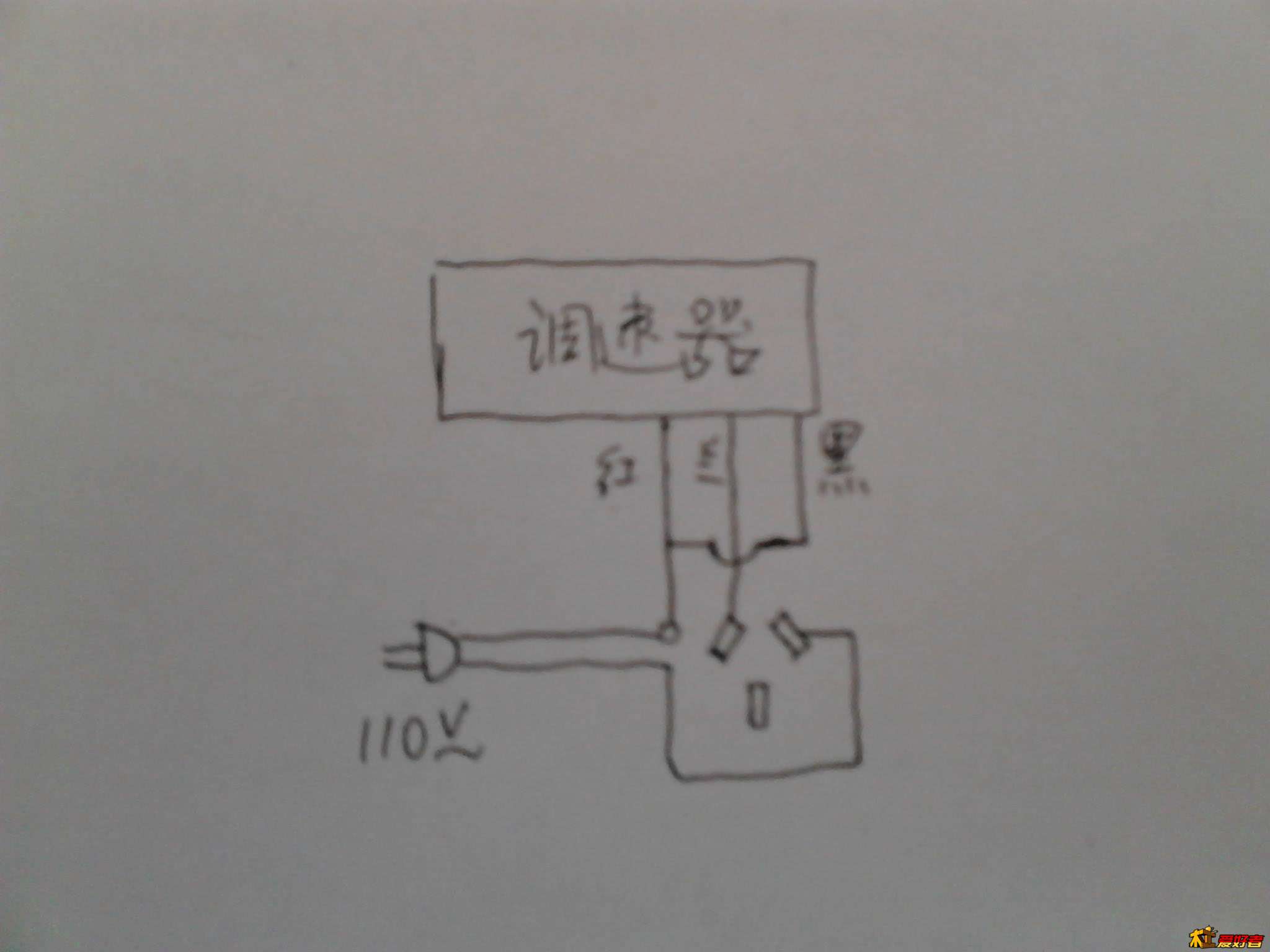

5 u4 D4 H. H2 f" A3 x7 }, V我用换完电阻的该电路做了个外置插座，希望用于卜派7519实现调速功能，但很遗憾，机器不启动。电路接线如下

gztv008

鲁班007 发表于 2014-4-30 10:23
3 Q4 S9 N' x) W我用换完电阻的该电路做了个外置插座，希望用于卜派7519实现调速功能，但很遗憾，机器不启动。电路接线如 ...

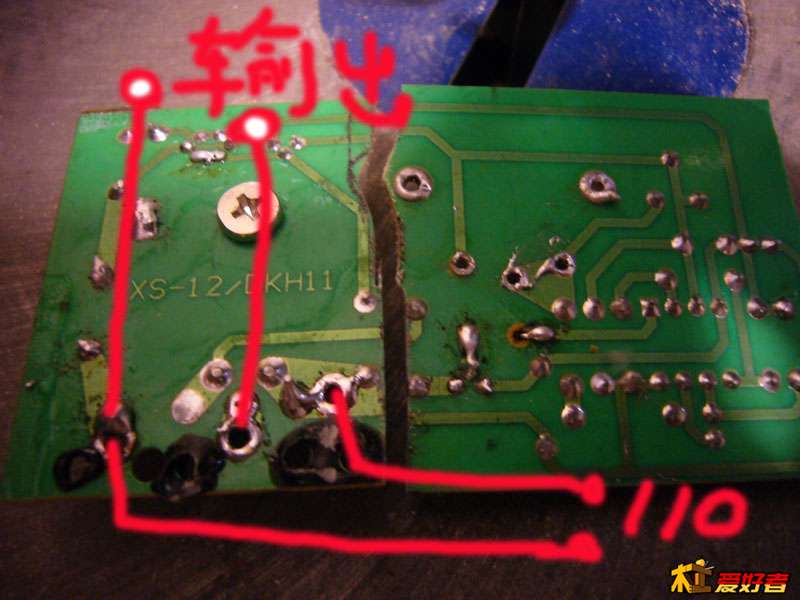

电路是这样接的，另外如果带了软启动的话应该不会影响使用

鲁班007

gztv008 发表于 2014-4-30 12:40
2 j% s1 G, S& f( D电路是这样接的，另外如果带了软启动的话应该不会影响使用

# ^6 n9 J- i6 v3 Y$ l谢谢佛祖回复，晚上试一下，再报告！

鲁班007

鲁班007 发表于 2014-4-30 13:54
8 b# i5 P* ?' I* j) L% ?& d' _谢谢佛祖回复，晚上试一下，再报告！

: l: f0 T& p0 U店家给我的图是黑和红接在雕刻机的开关两个接点，也就是开关闭合后相当于黑红短接！

gztv008

gztv008 发表于 2014-4-30 12:40
: G/ O; T' G" g& v. r2 |电路是这样接的，另外如果带了软启动的话应该不会影响使用

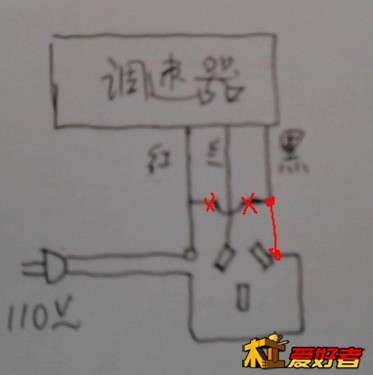

4 s1 t% V/ p  hzh这样接的
0 ?7 [) E5 Q2 |6 e8 K) A; }

haojunyuanwei

当年电工学和电子学都是稀里糊涂，电工学还给放翻，如今后悔，看了二位对话和天书一样一样的

gztv008

马上将卜派雕刻机690变成890 ：http://www.zuojiaju.com/thread-246256-1-1.html

鲁班007

gztv008 发表于 2014-4-30 15:25
5 t( F! Q7 k8 V8 F! b: S2 M/ Vzh这样接的

还不启动啊，难道电路板有问题?
  M1 ~6 G! v  I& I

gztv008

鲁班007 发表于 2014-5-1 13:49
还不启动啊，难道电路板有问题?

如果还是不能启动的话，建议先用电灯泡试验一下，
/ C, e  k5 A9 R$ O
第一，断开并联的电阻，直接进入220v的电压，检查电路板能否带动灯泡，灯泡要钨丝那种，不能是光管等。

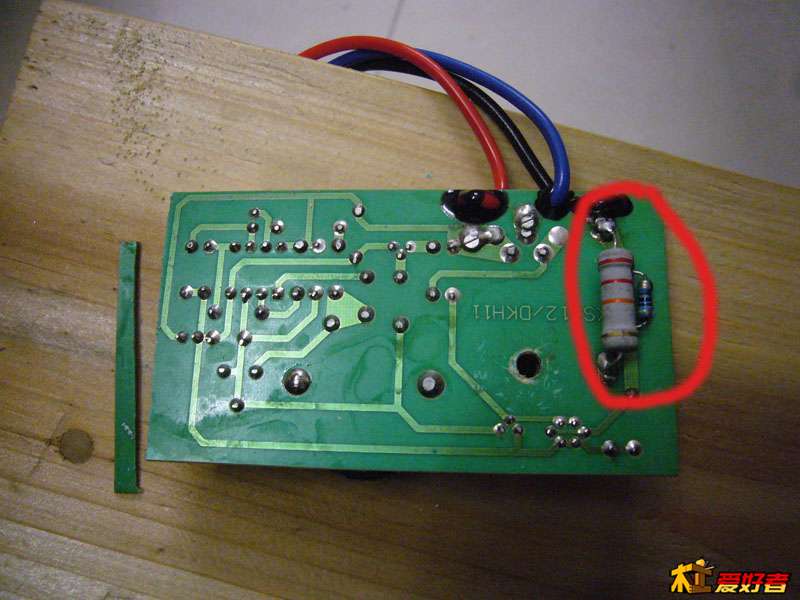

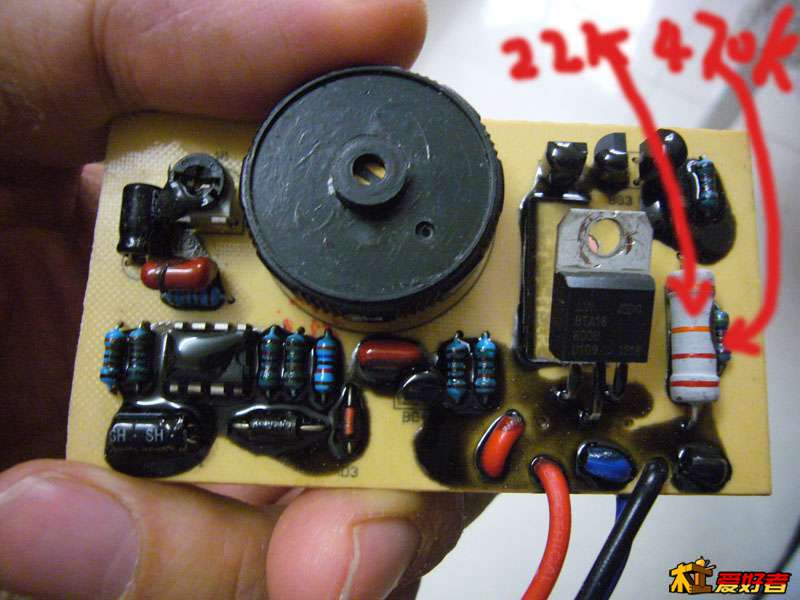

& N7 b) I8 R; U. ~' G, {第二，在电路板没有问题的情况下，接上22k电阻，电阻最好直接骑接在原来的22k电阻上，我看不清楚你的图片，有没焊接错误，另外还有一个470k的电阻，你好像没有并接到
8 \# ^* M) |  [4 c# P: Z
% n5 u, K) {7 c8 f6 e
电线连接应该是对的了，最大的可能是470k没有接。最好先检查一下电路板有没问题，再接2个电阻。应该能成功的，我都改了3个卜派690了。

gztv008

2 \/ q- {. L9 Z9 g$ i( O
22k电阻要2w的，你的太小了，那是供电的电阻
) R' S3 B: b2 z4 R, Y! O* U' |
5 w4 }( }5 Z% J% X# u
6 M/ Q0 q) h5 V5 v8 T9 s

鲁班007

2W22K的在正面，背面的是470K的，都是国产大红袍电阻
