打造一艘游艇送老婆，22尺复古休闲帆船（6月21日更新）

居家男人

能有一条帆船一直以来对我们这些屌丝来说都是那么的遥不可及，进口的少则几十万多则几百万，国产那些粗制滥造的玻璃钢船要价也不便宜，每每看见老外在自己的车库里做船都有一种冲动！
毛主席教导我们没有枪没有炮我们自己造！对于我们这些完全没有航海经验的人来说一个好的设计是必不可少的，再网上找了很多设计，最后选定了这个http://vivierboats.com/albumsen/ ... s/meaban/index.html

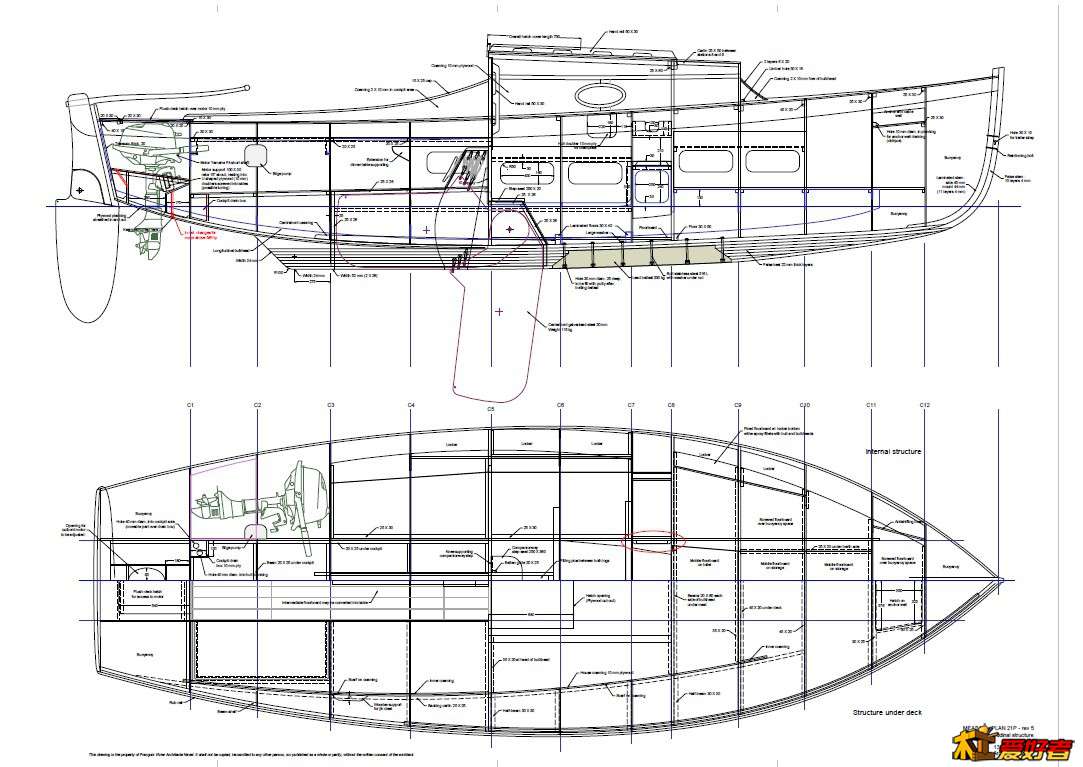

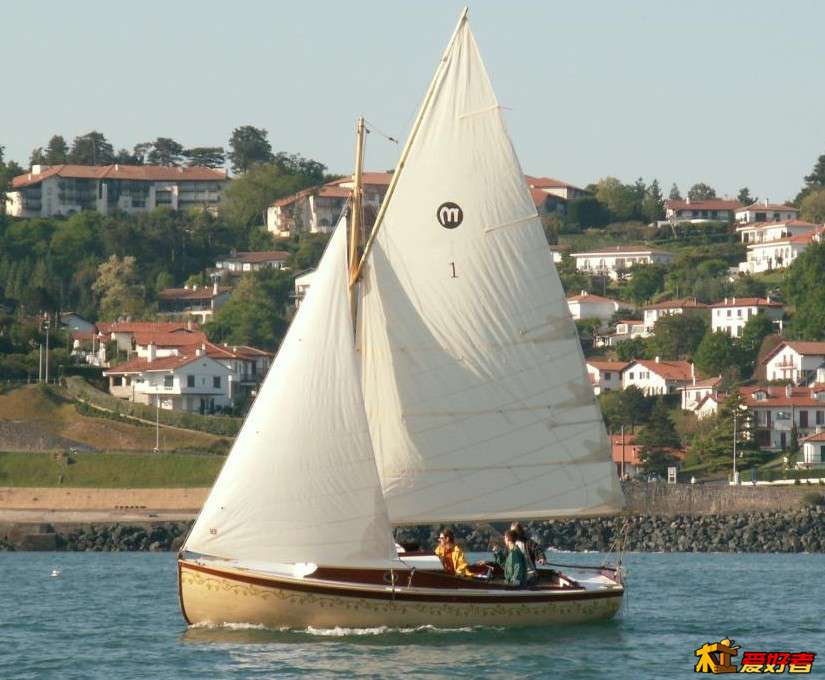

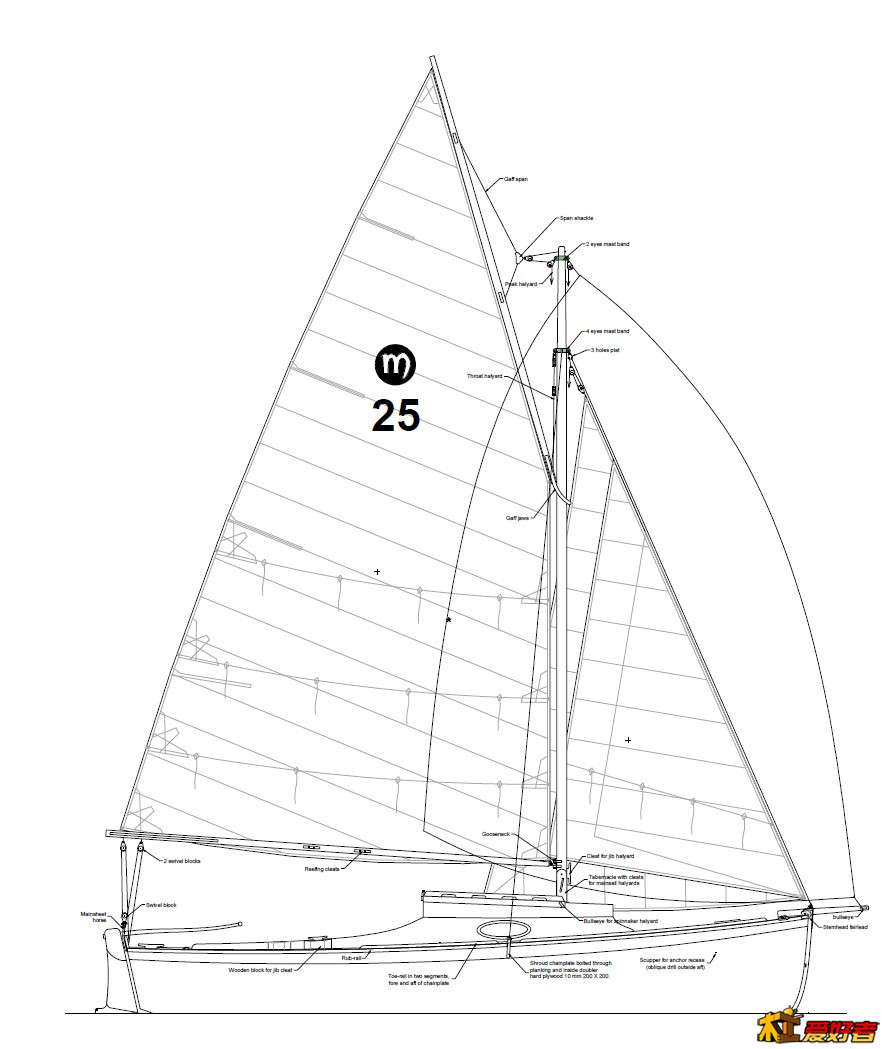

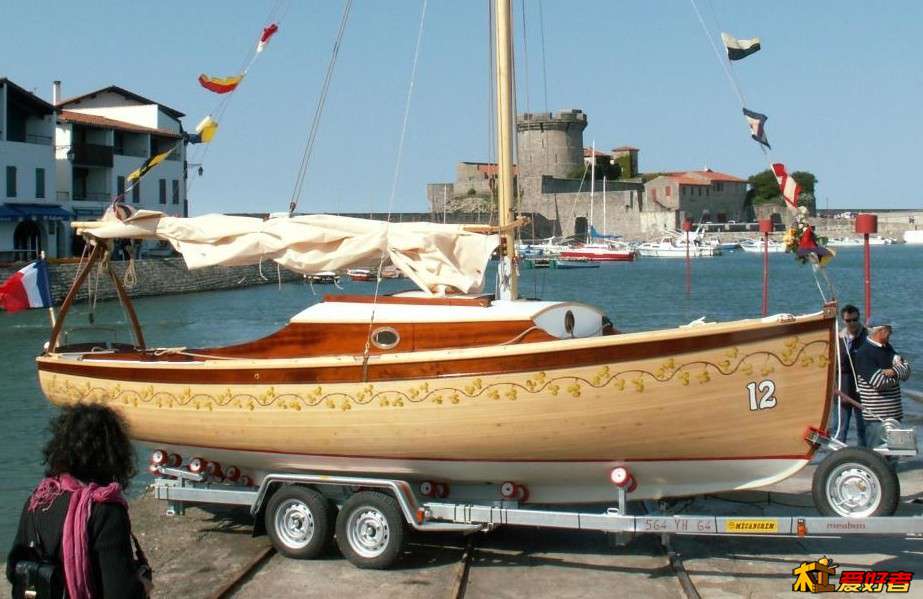

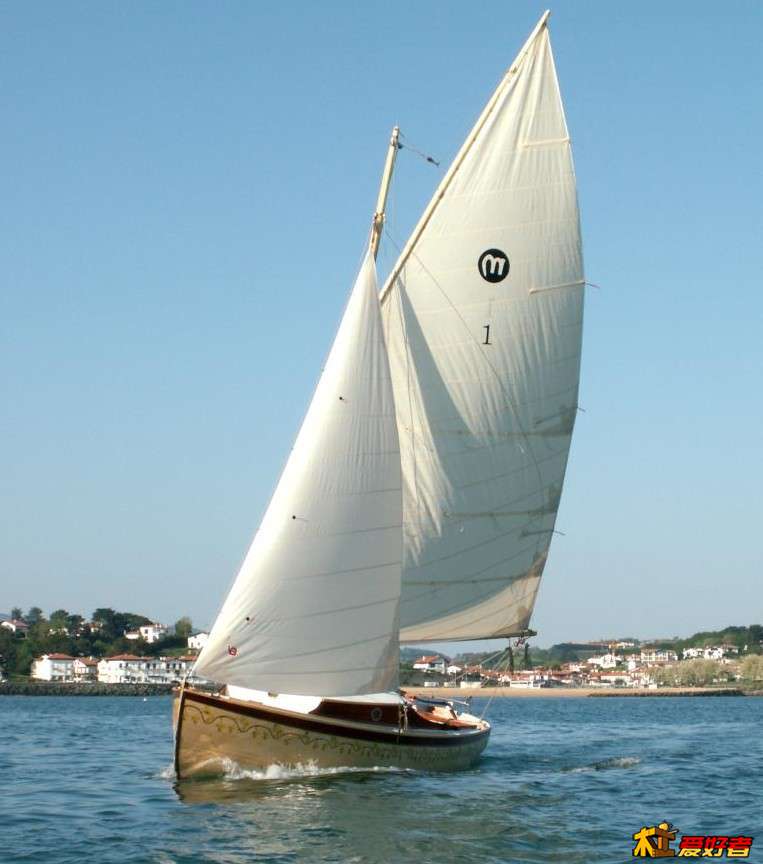

22尺的拖车级复古休闲船Meaban，和设计师联系以后购买了他的全套图纸花了580欧元



这条船的设计很合适我们内河城市

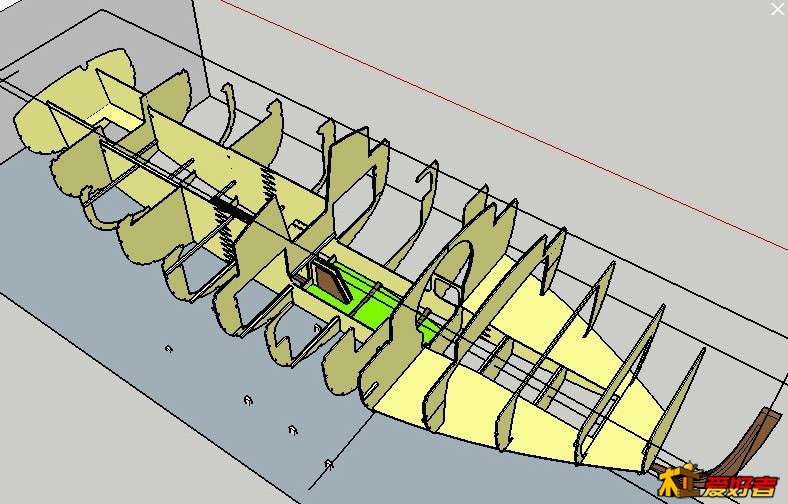

图纸回来以后先在sketchup里面组合一次

开始买材料

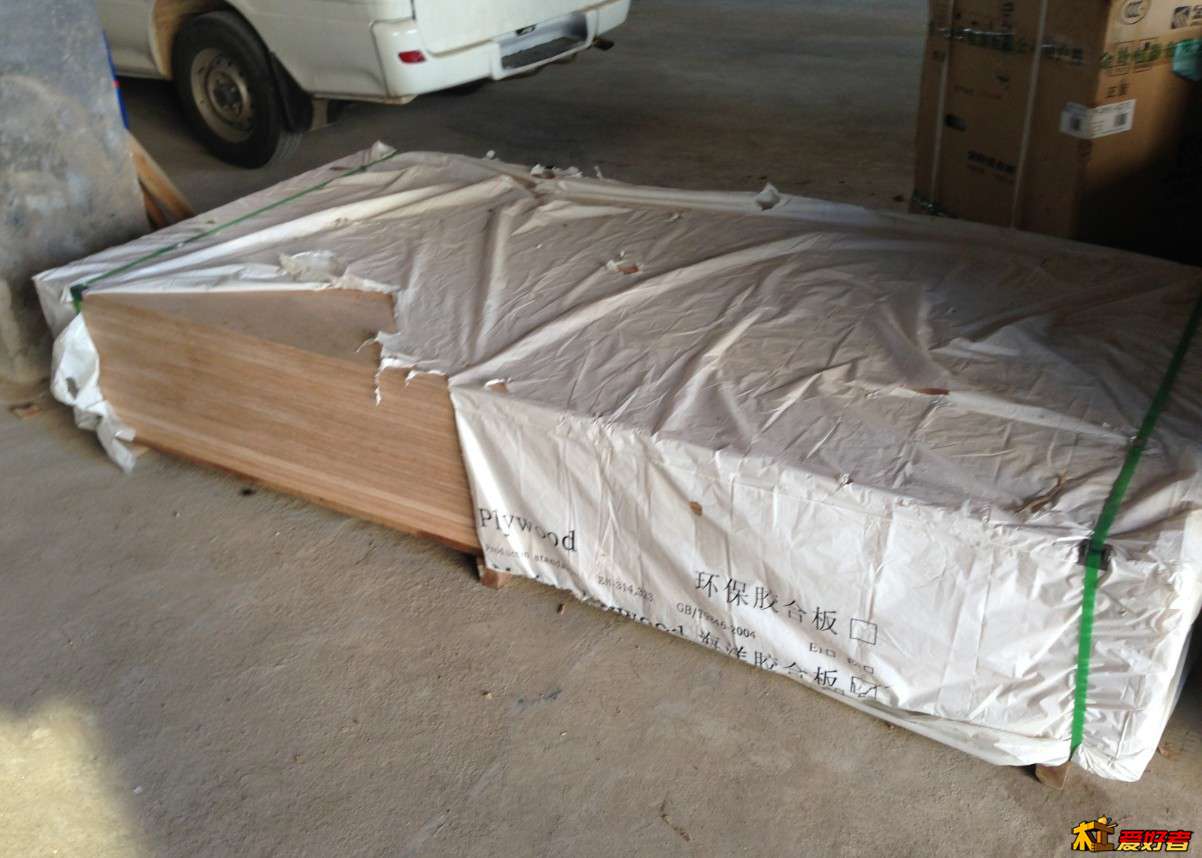

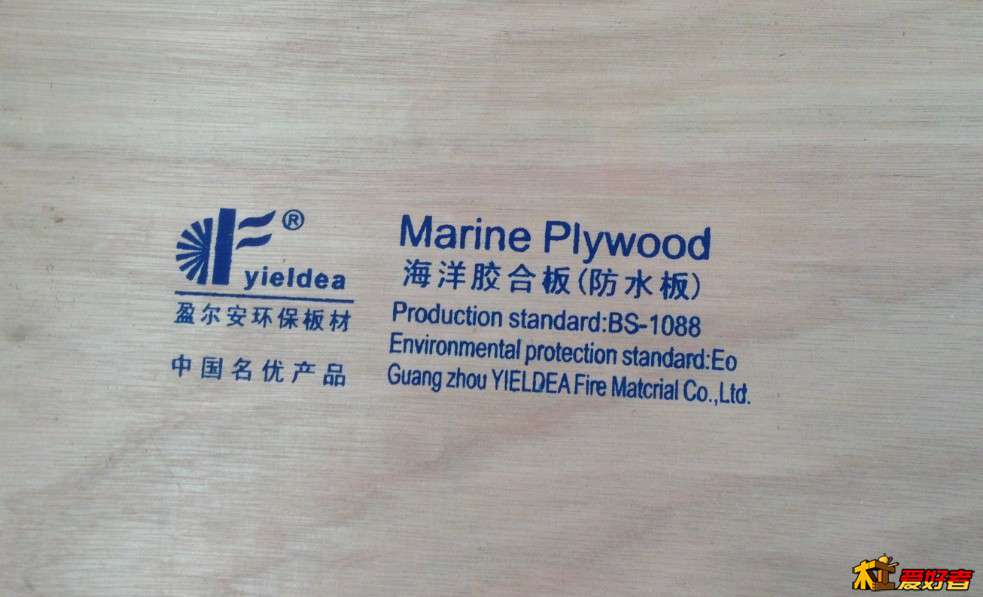

做船专用的海洋板


做桅杆的加拿大红雪衫

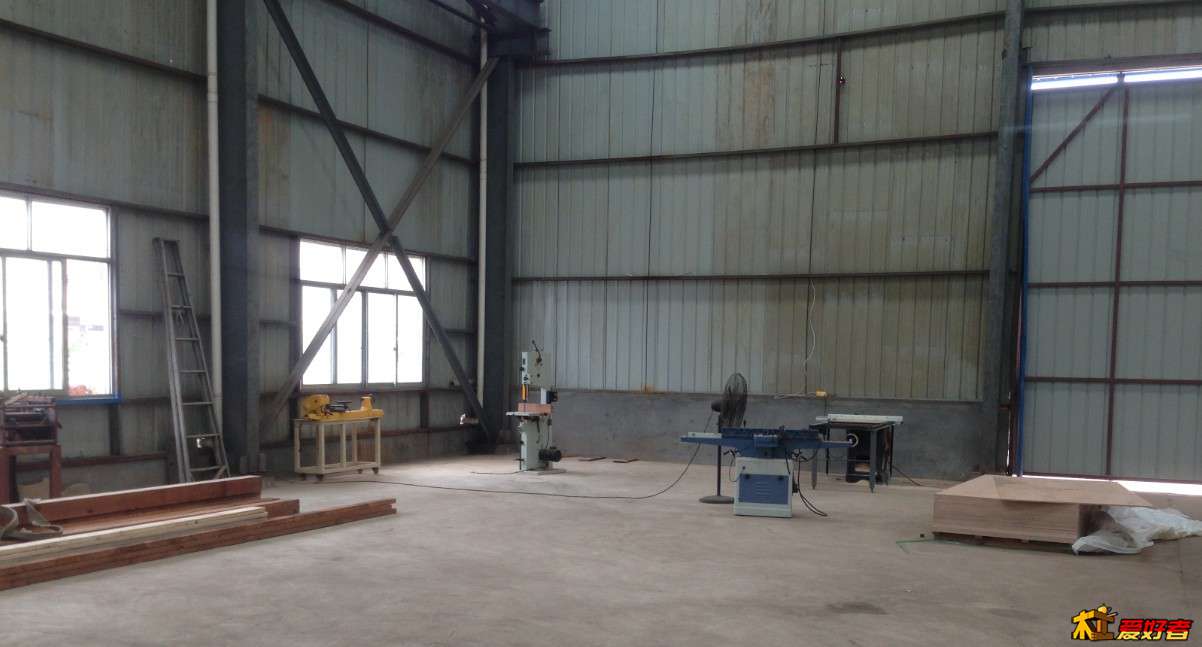

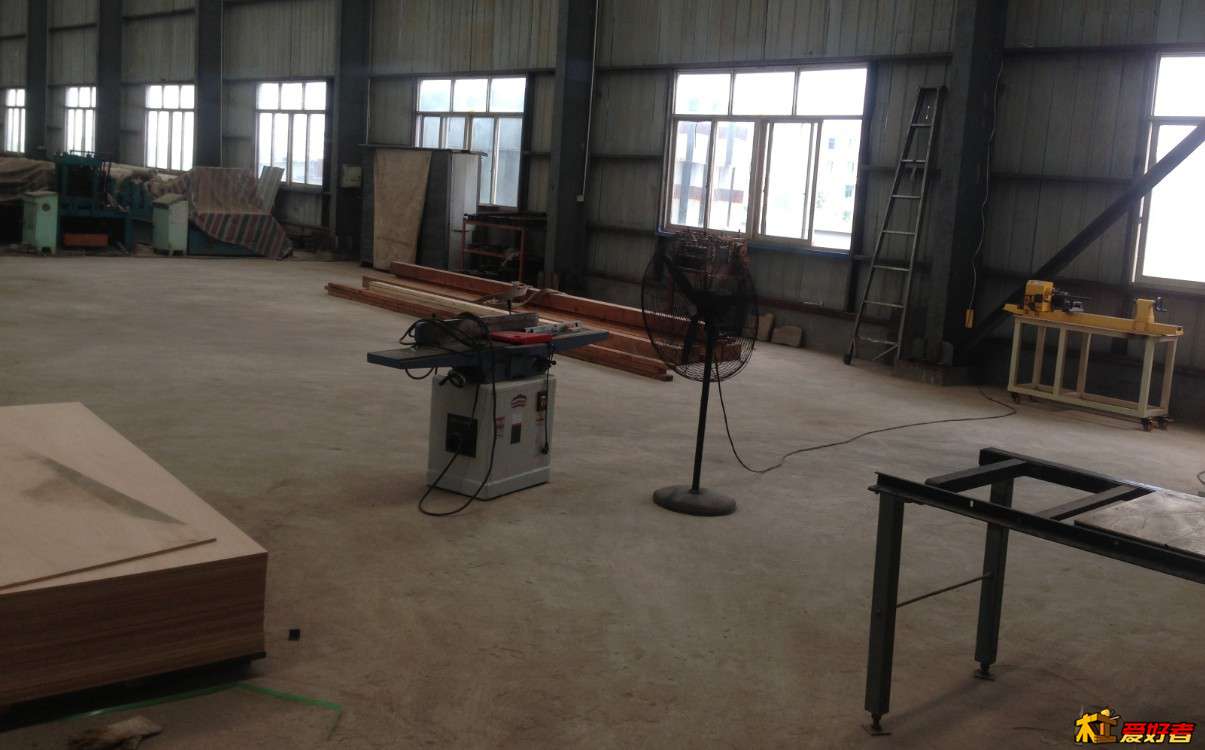

我的木工房太小了放不下这个7米长的大家伙，借朋友的工厂一角做场地

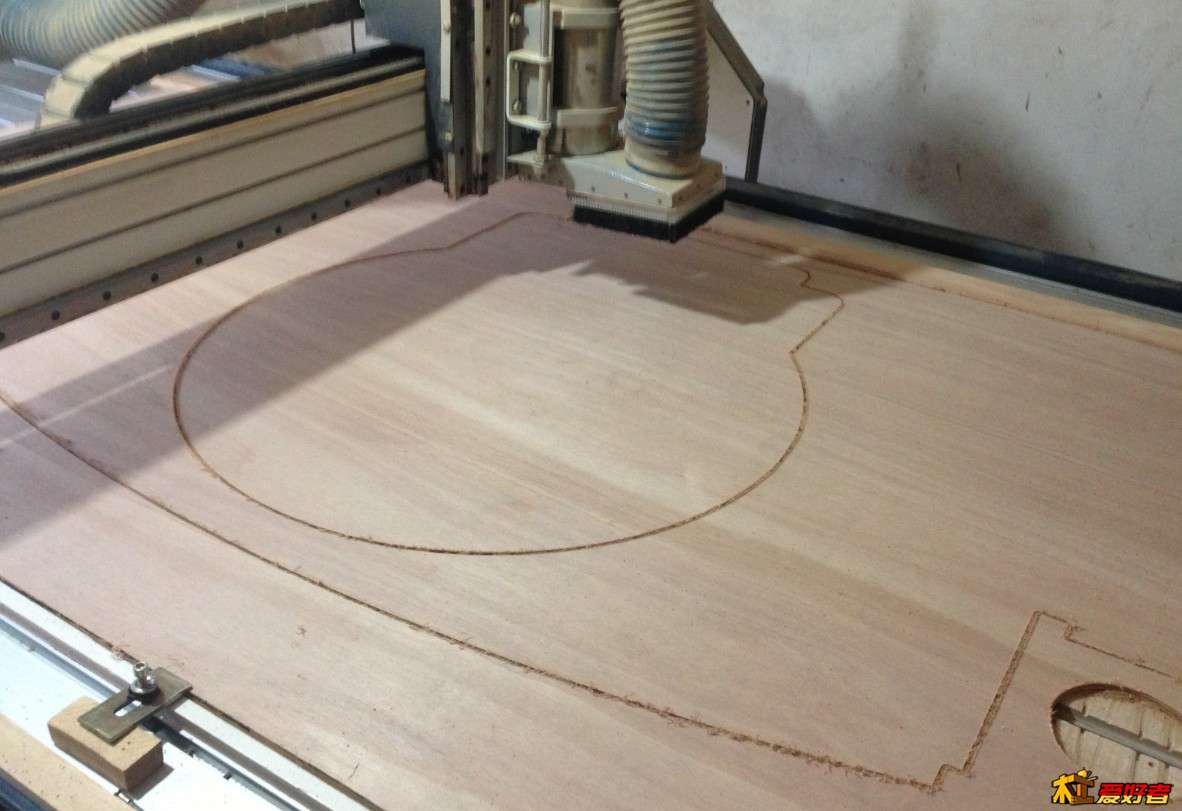

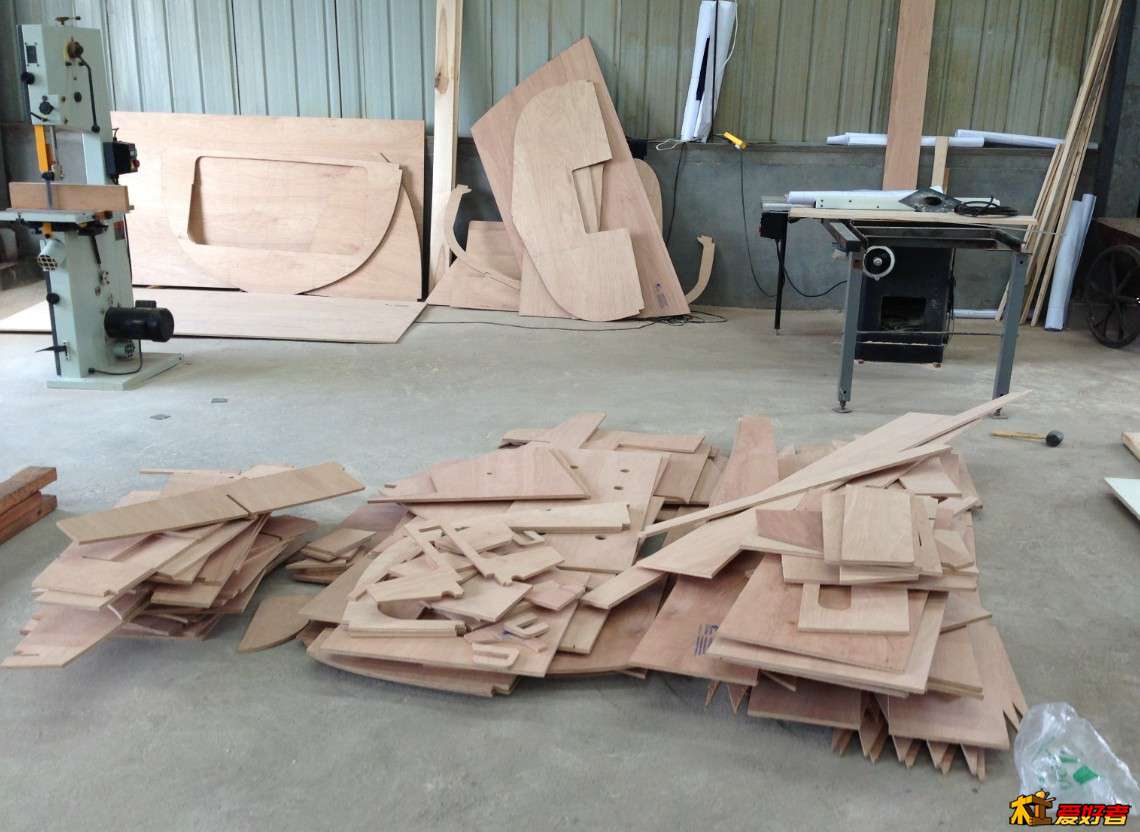

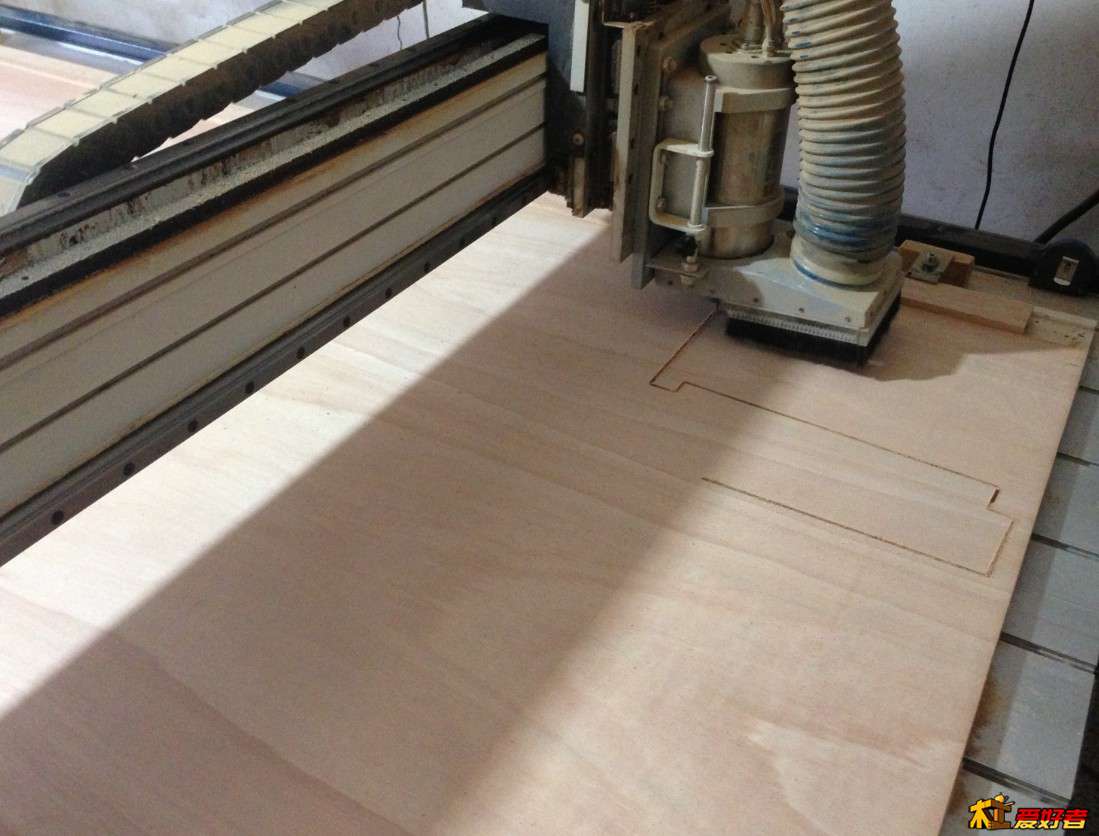

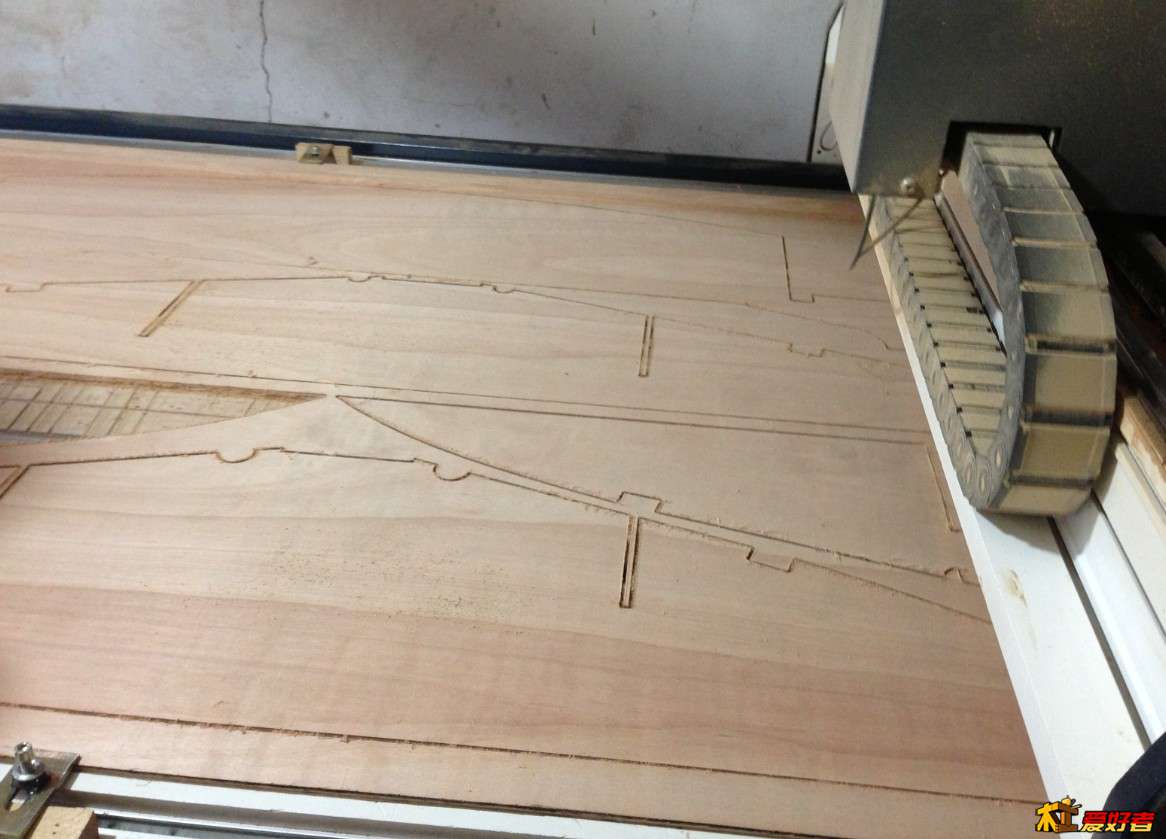

用cnc下料，精确裁板又快又好

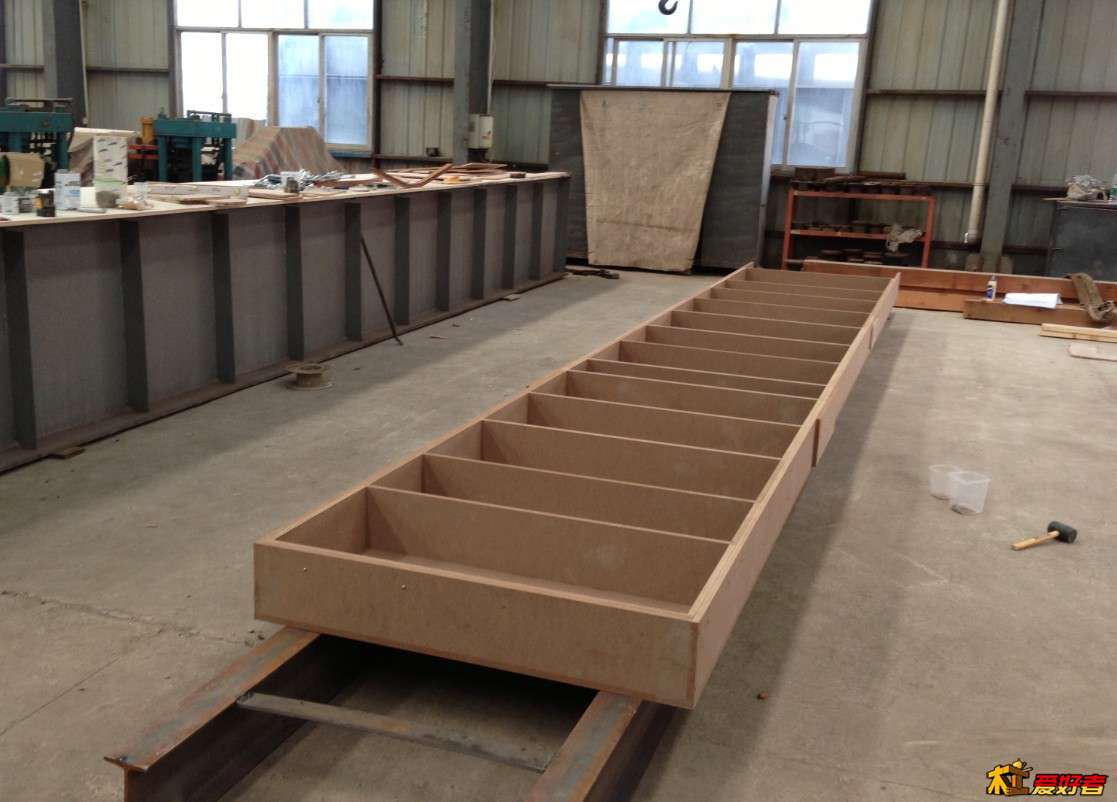

做船架的基准底板



拉线打水平

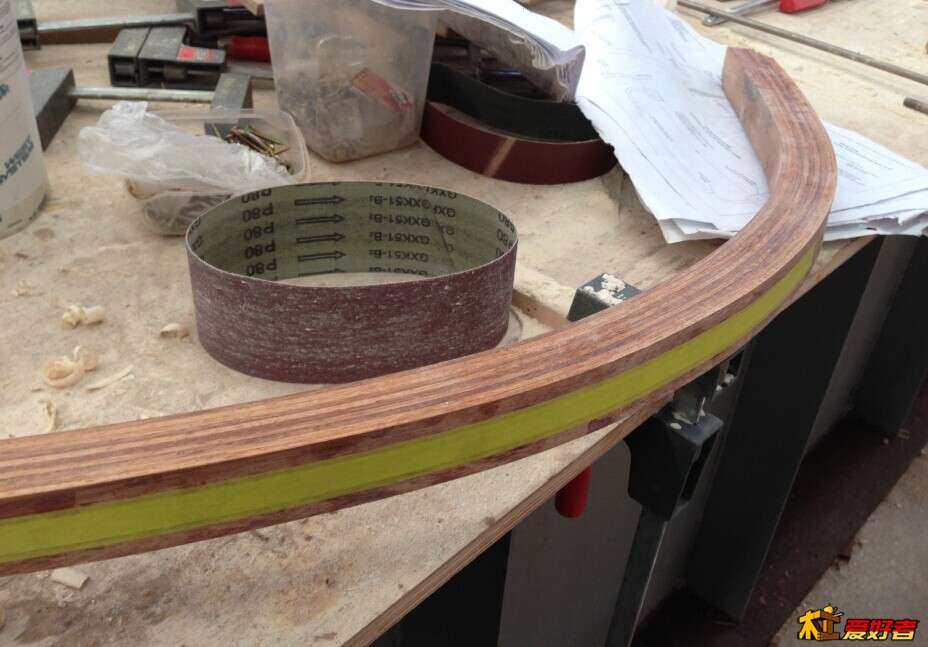

做船头龙骨

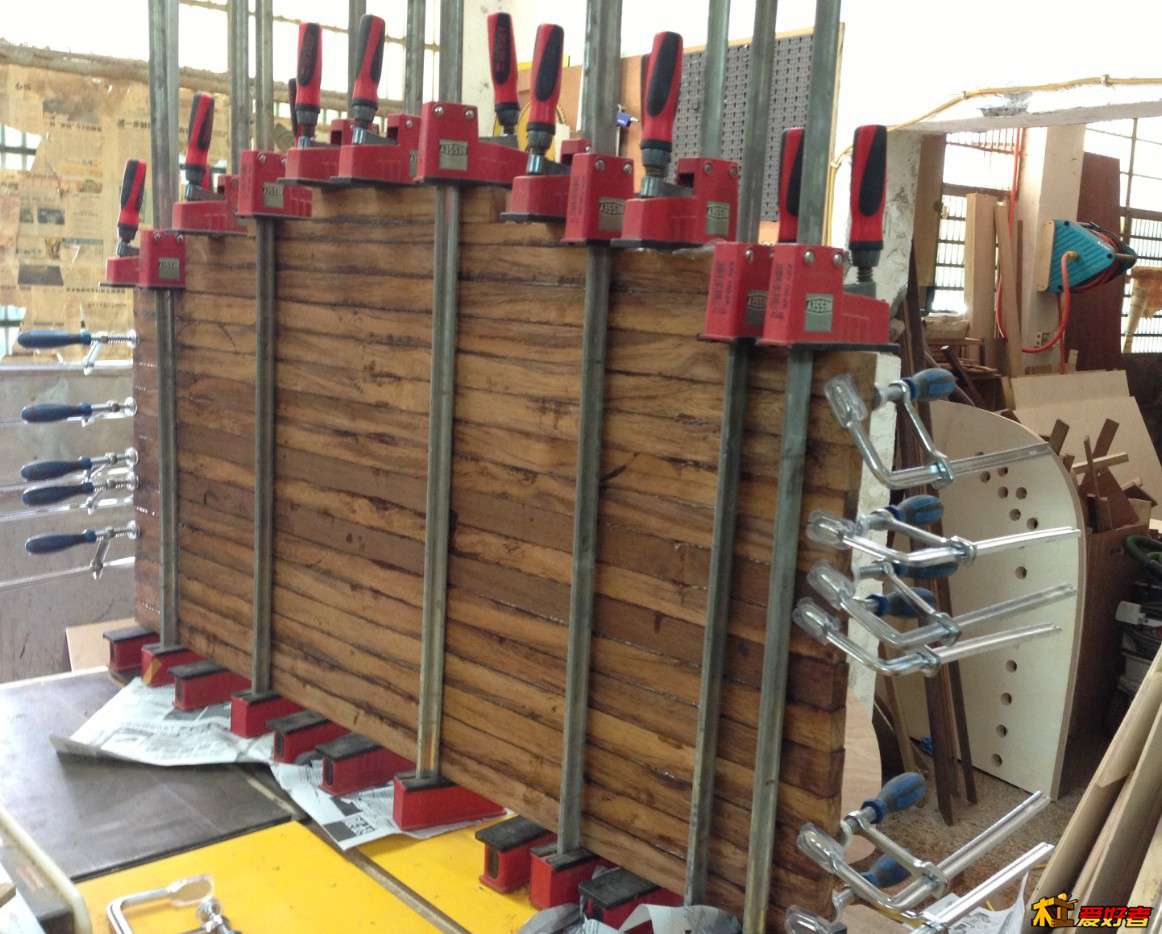

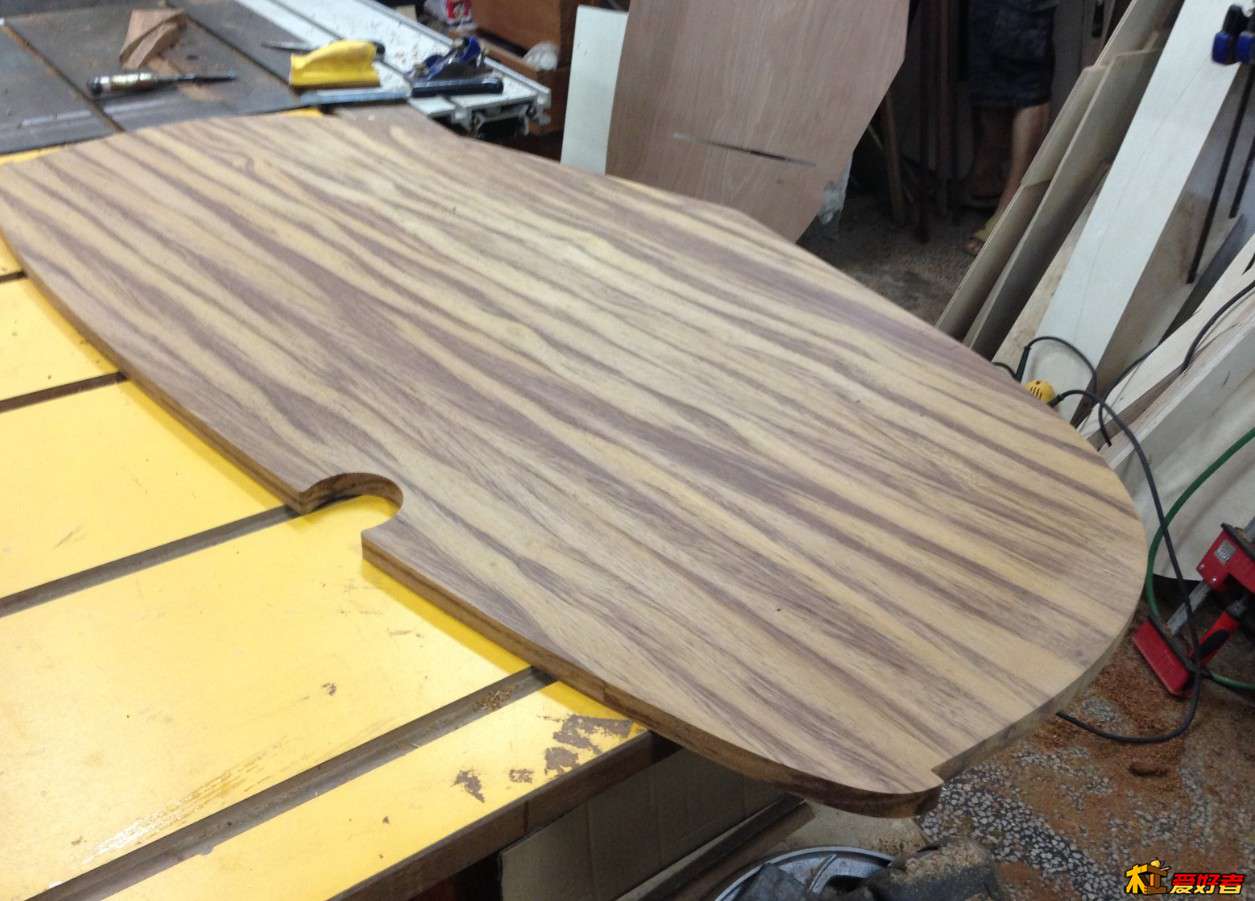

尾板，这个部分的木纹要外露，所以用菠萝格

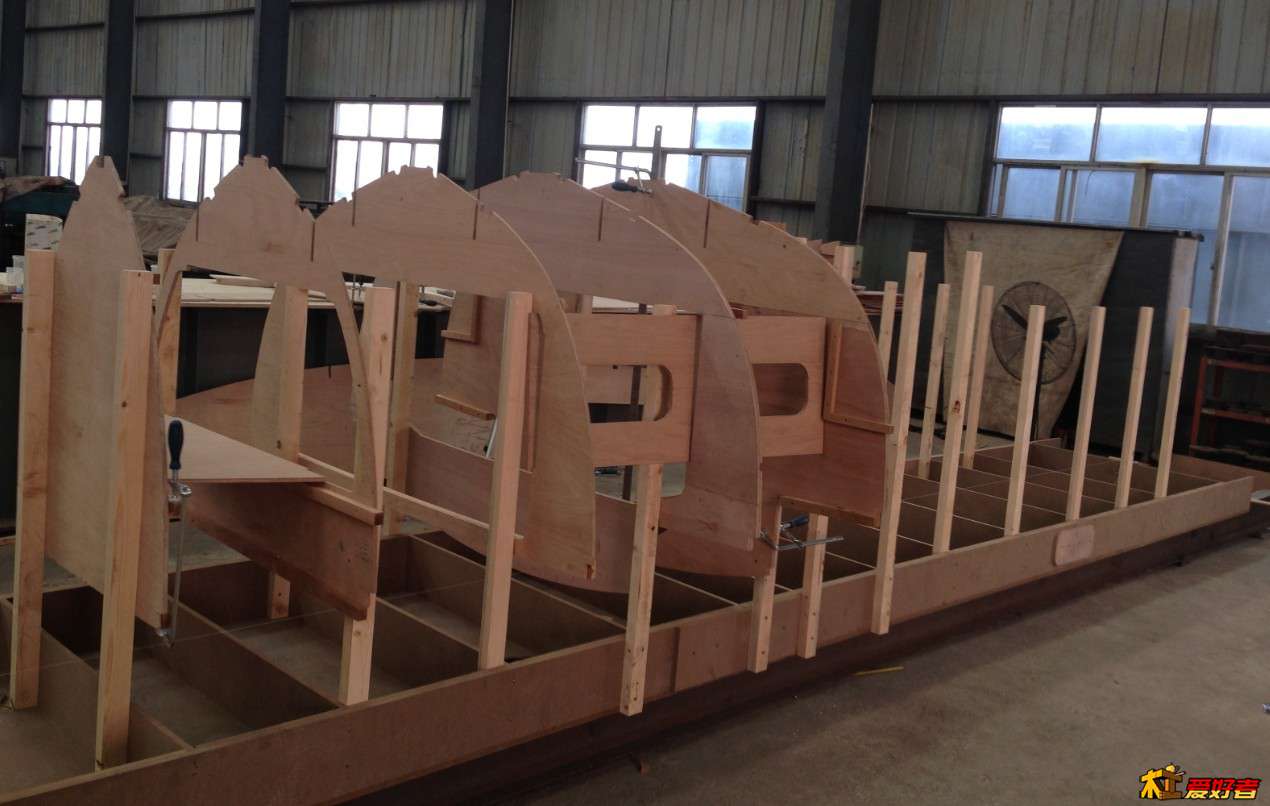

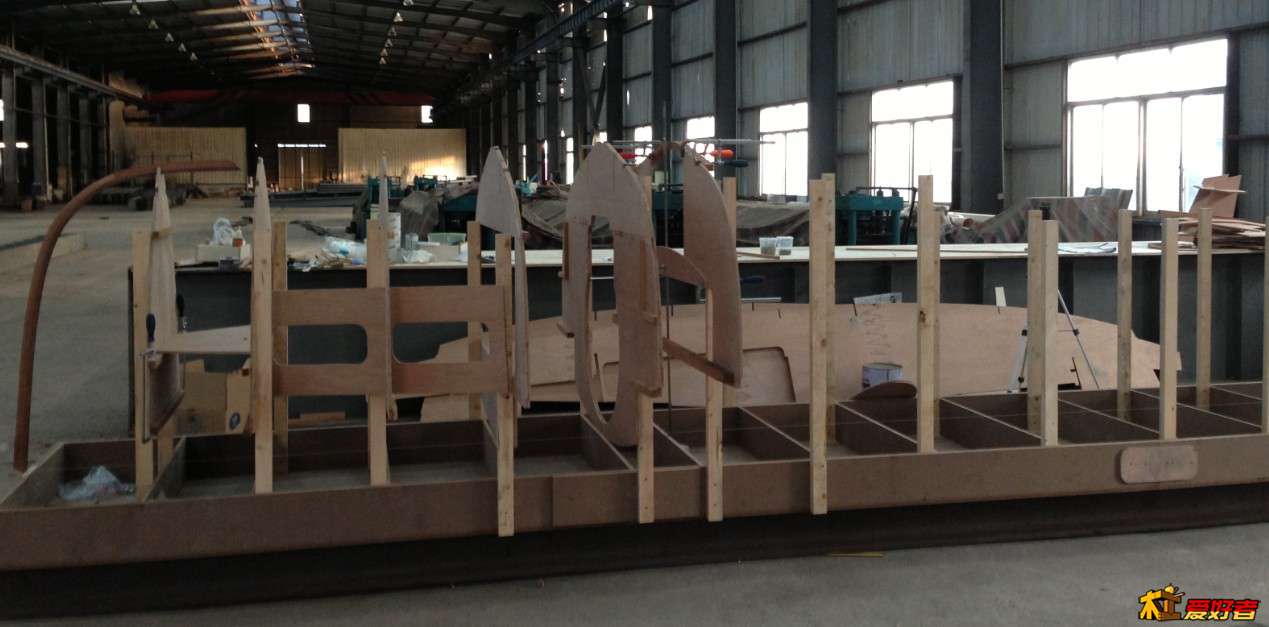

开始放层板




假组定位

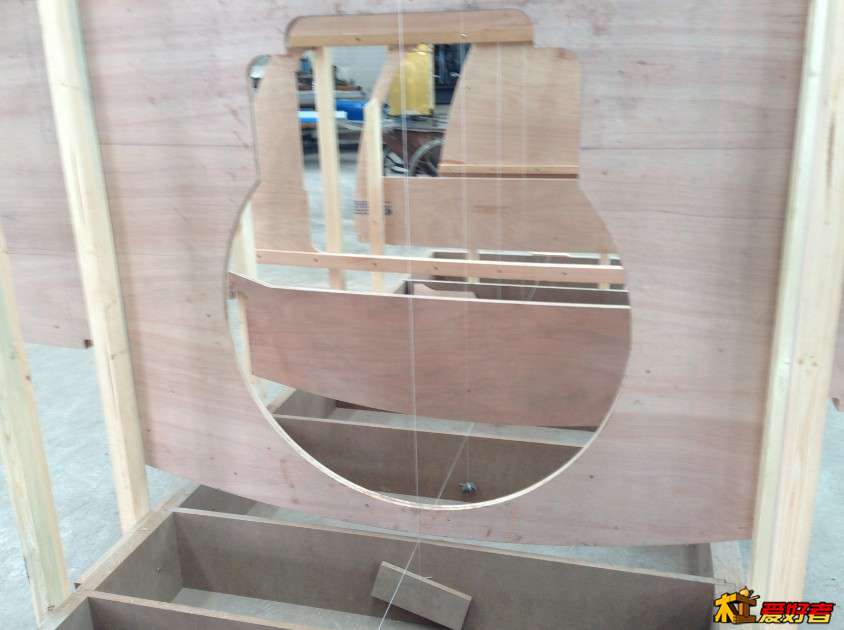

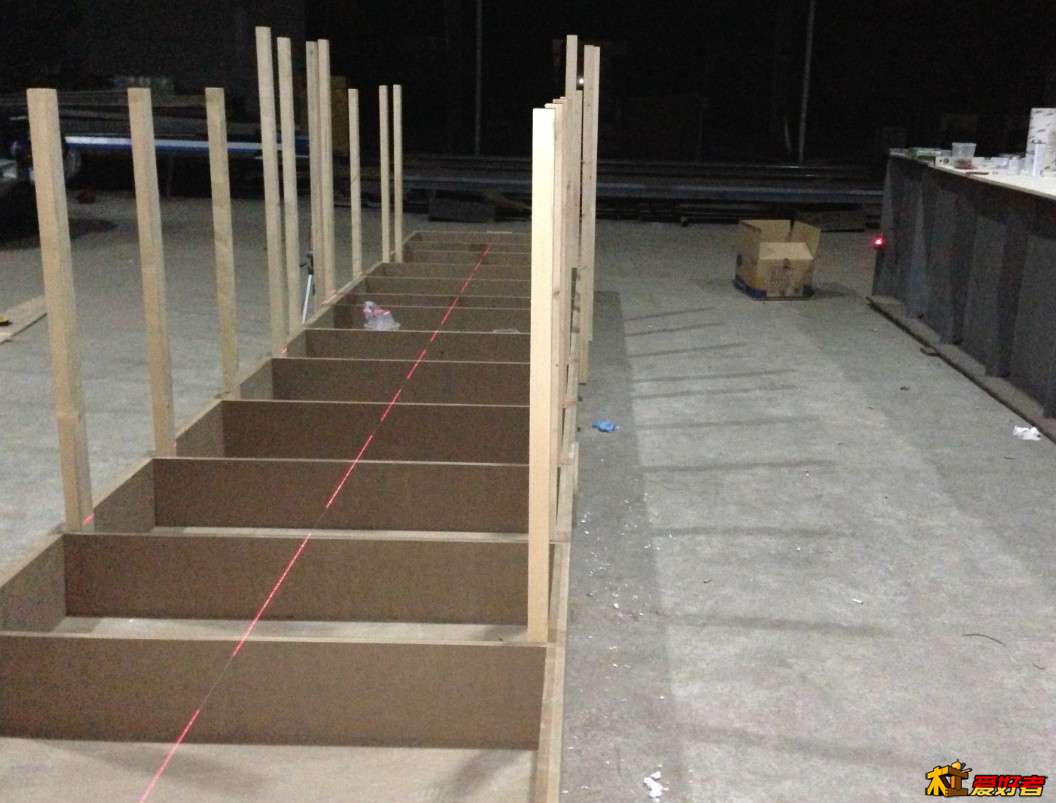

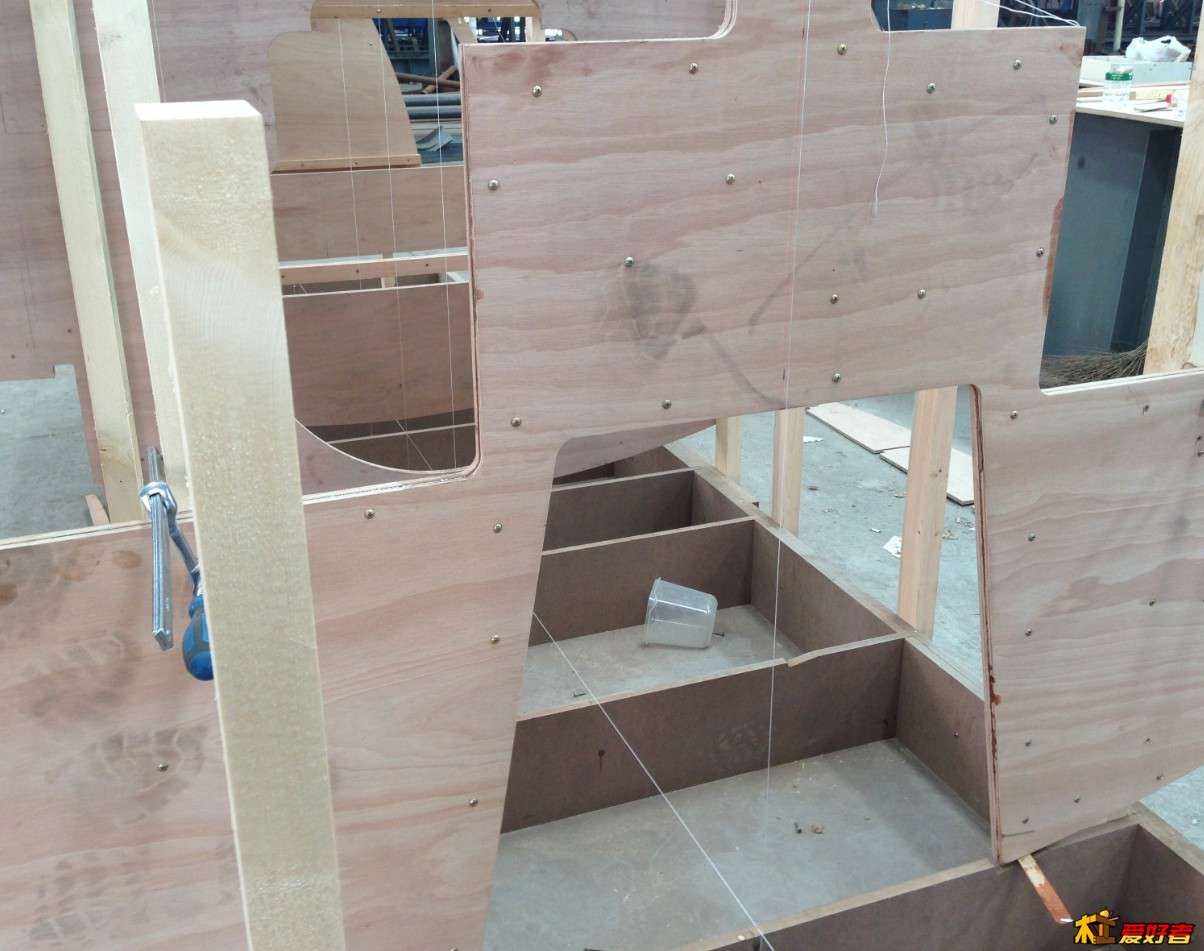

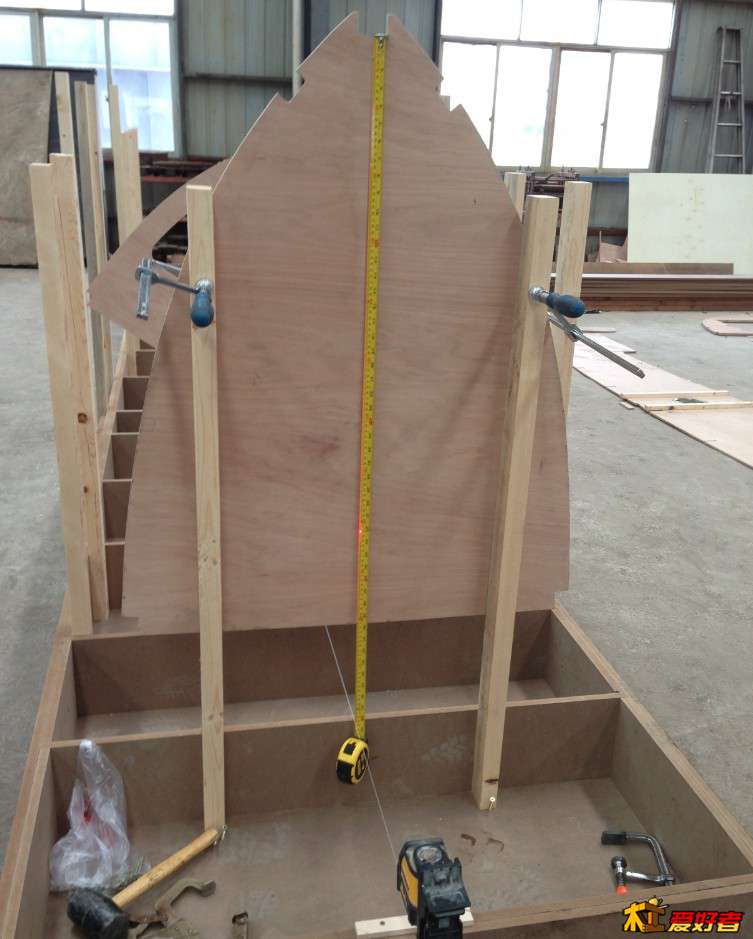

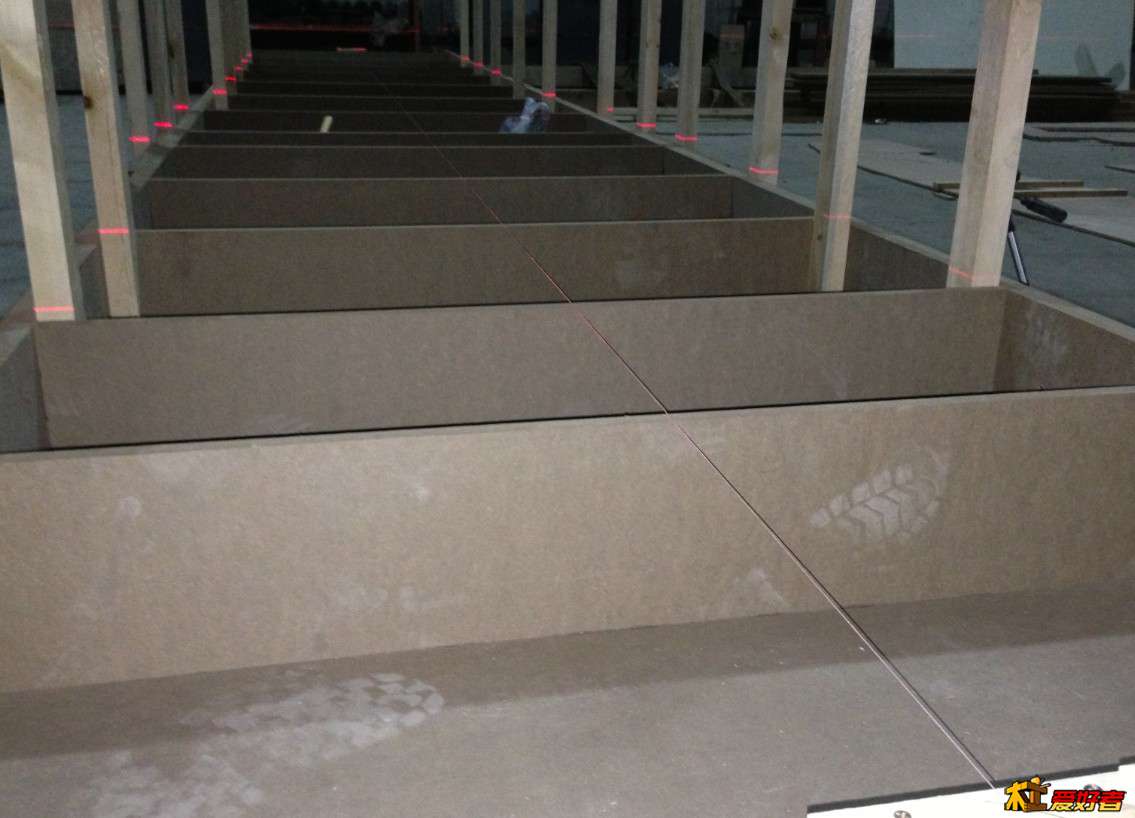

中线位置拉线

正式开胶粘和

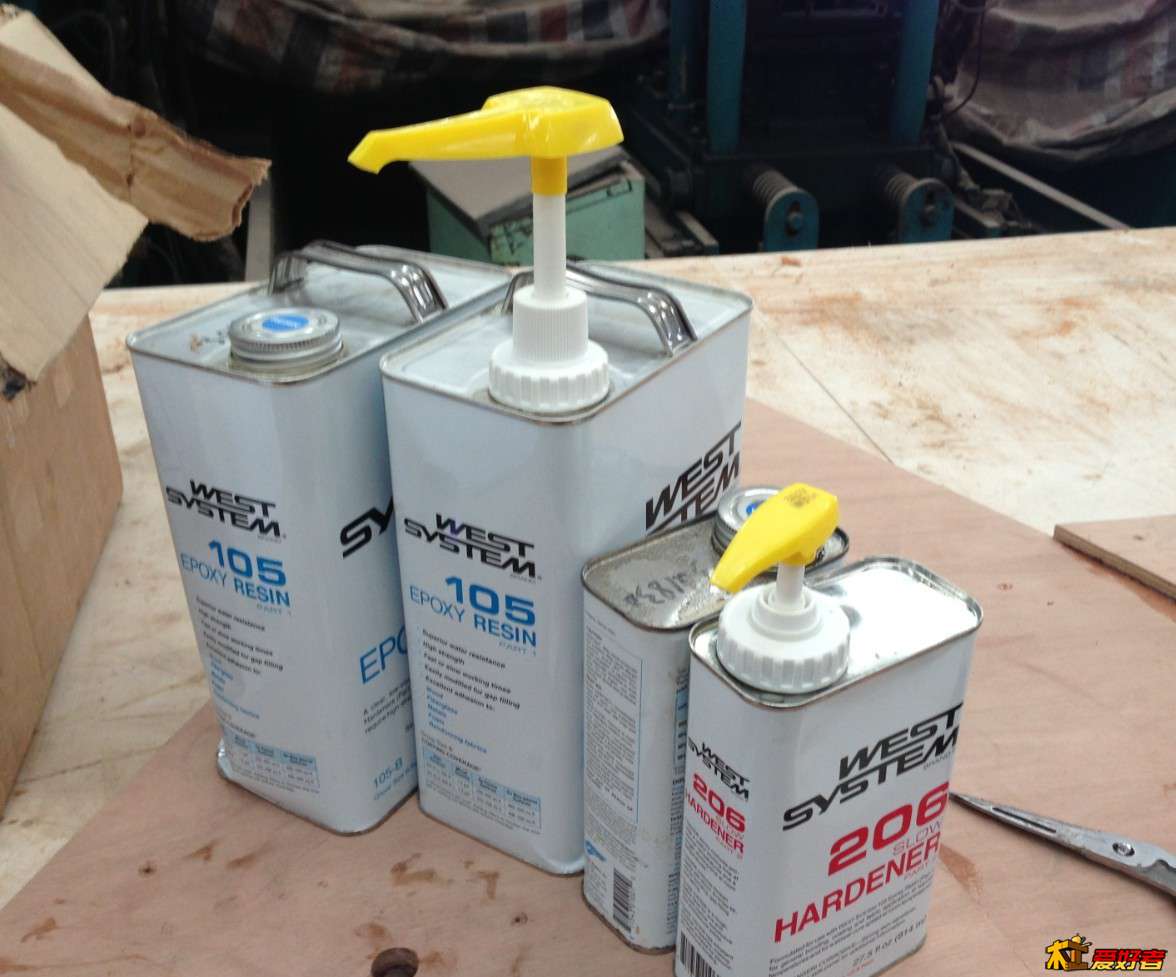

船用胶水，很好用就是好贵

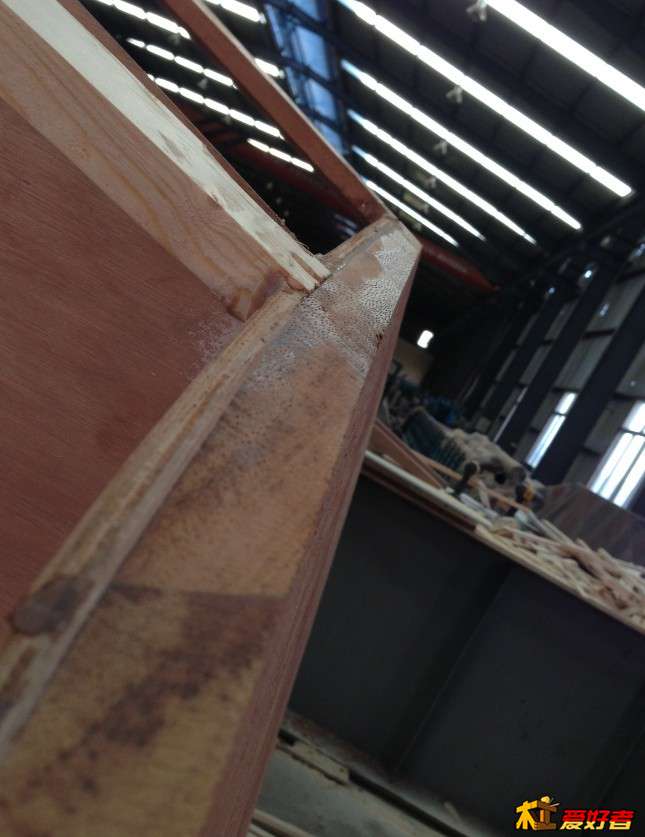

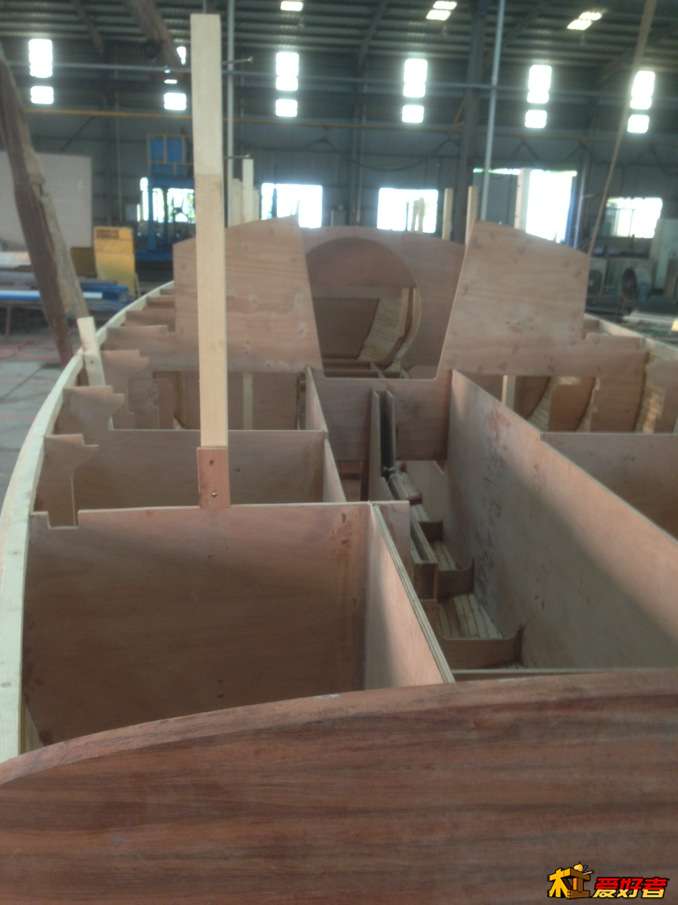

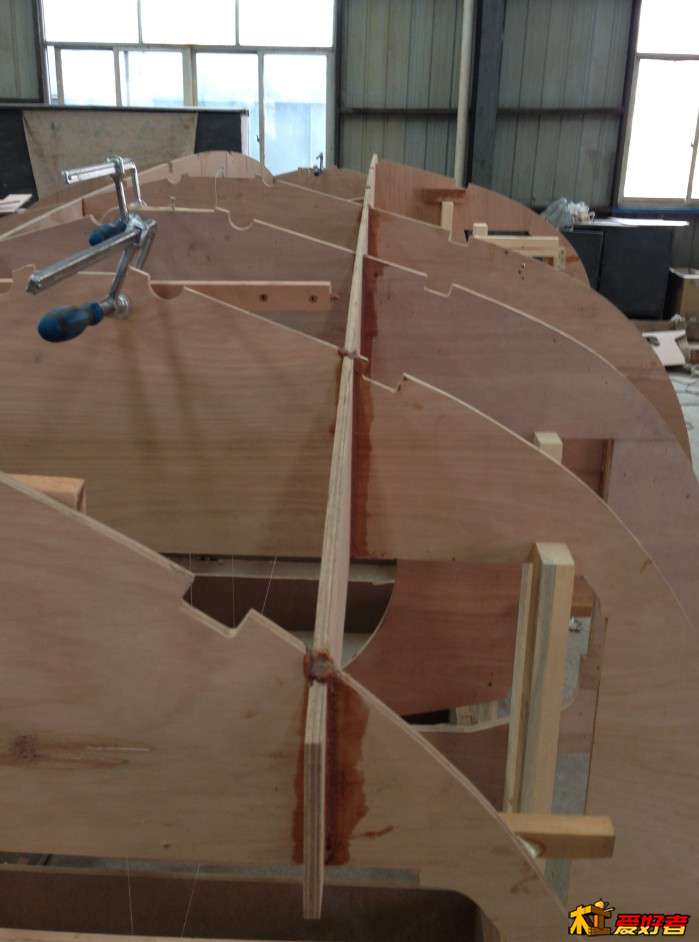

开始做龙骨

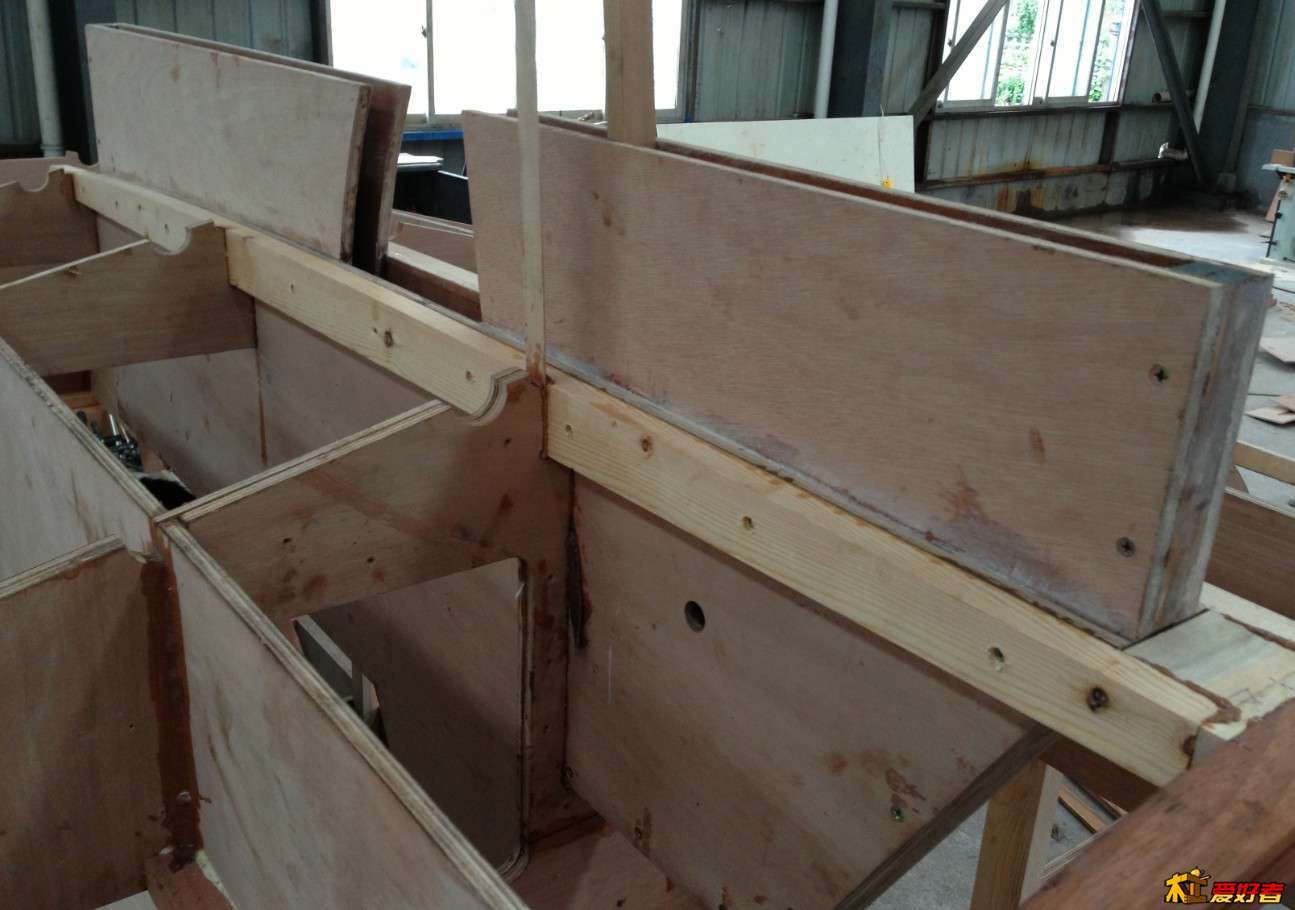

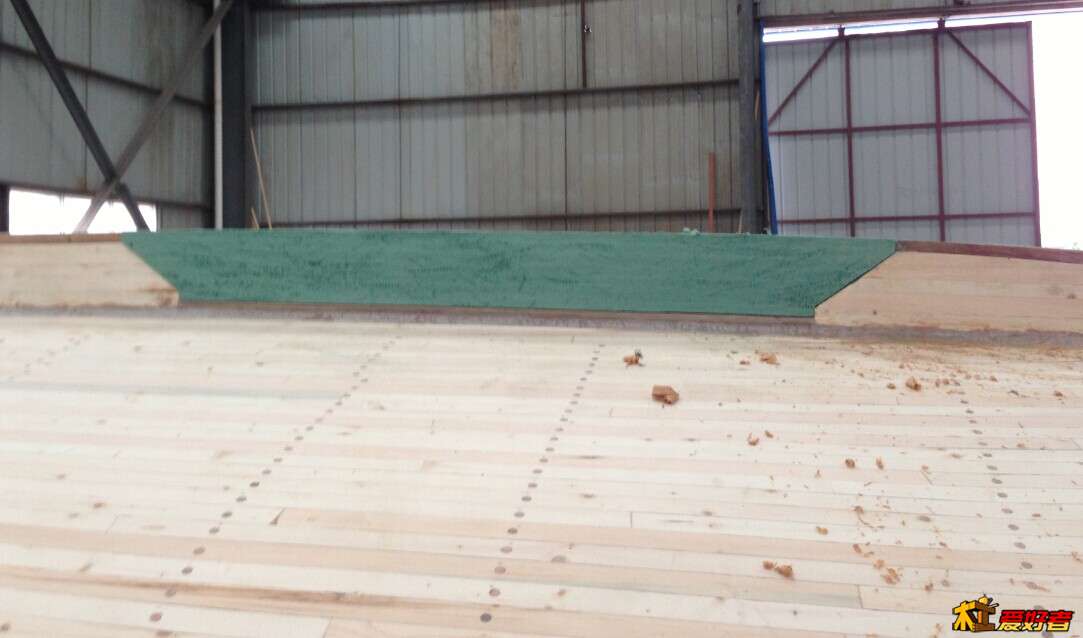

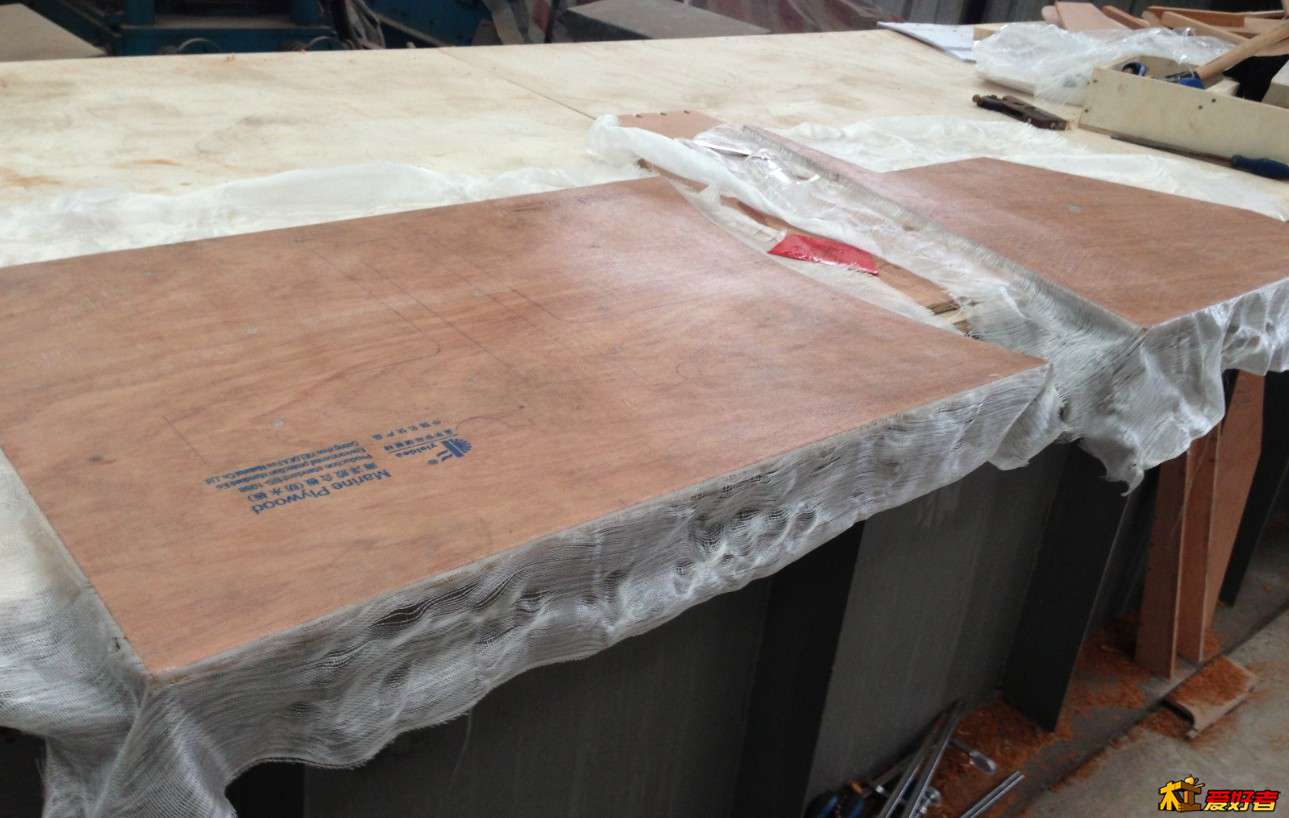

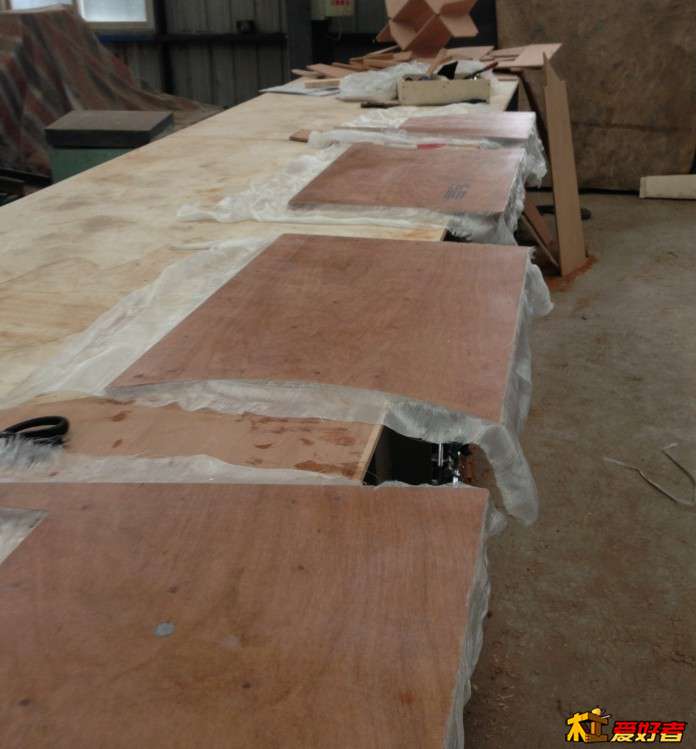

伸缩式分水板的隔水仓，预先先铺一层玻璃钢防水

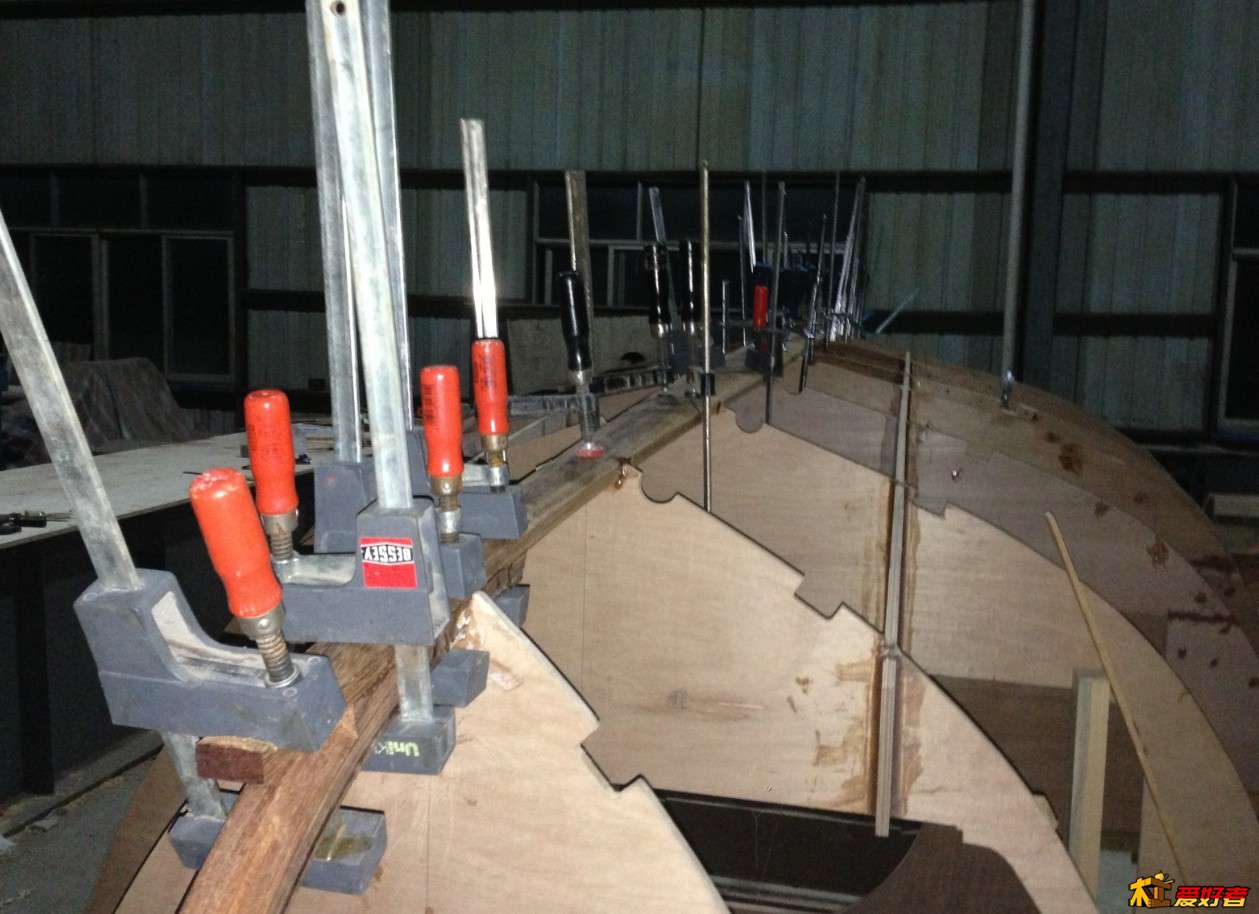

龙骨粘和

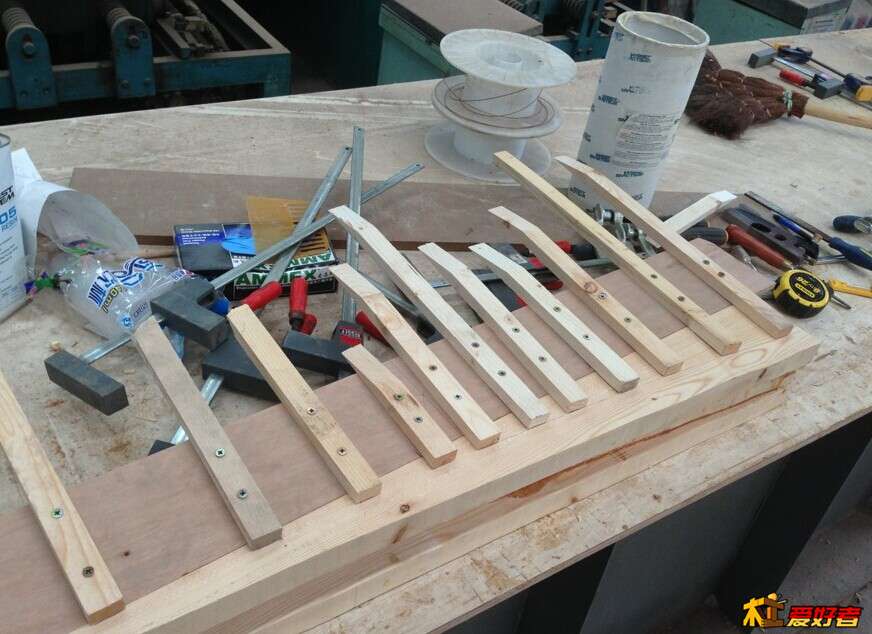

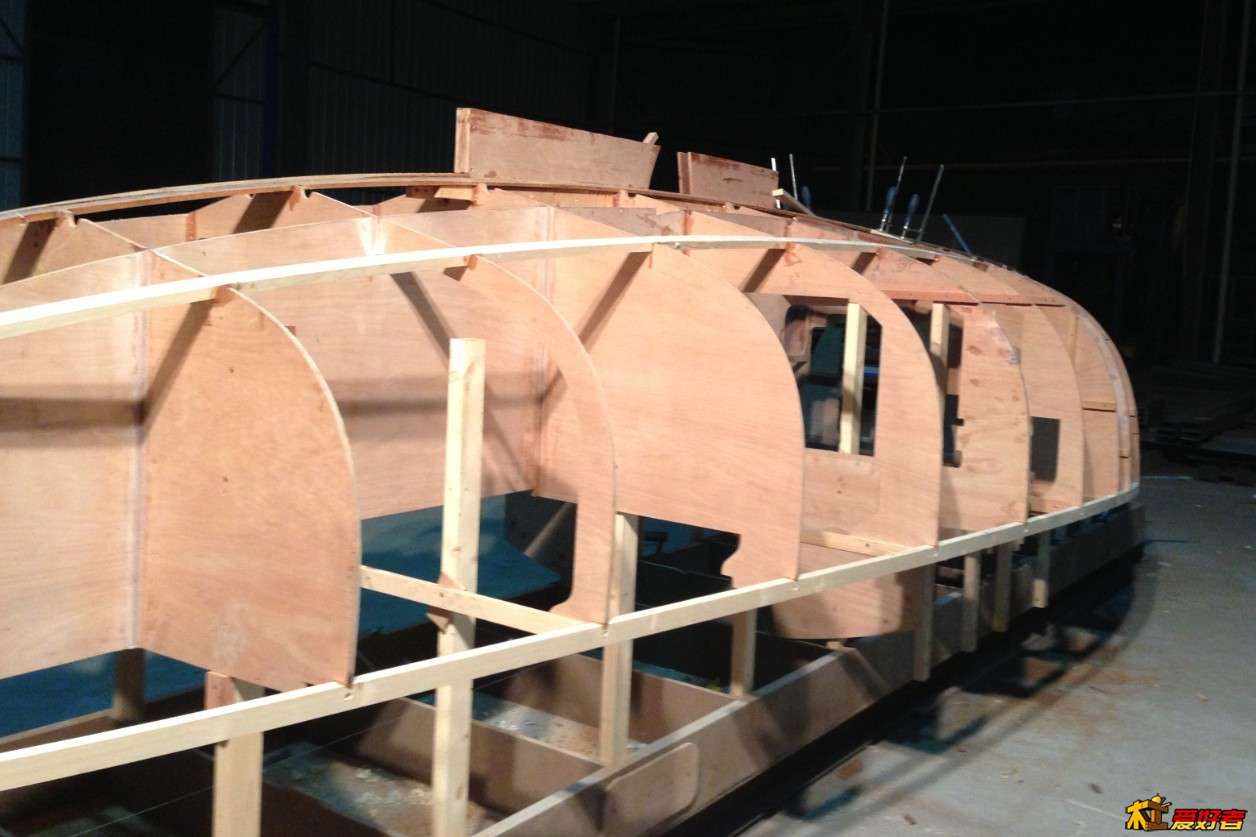

侧面的加强条

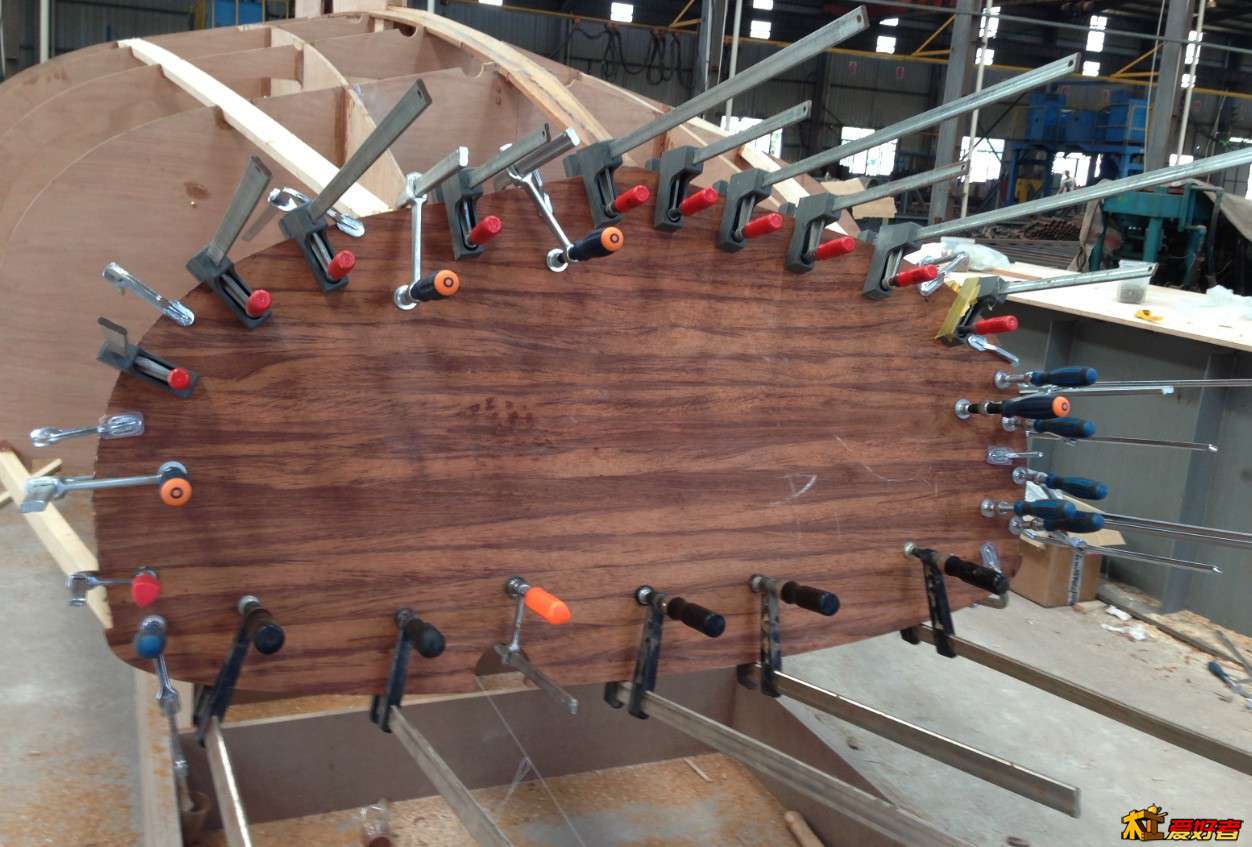

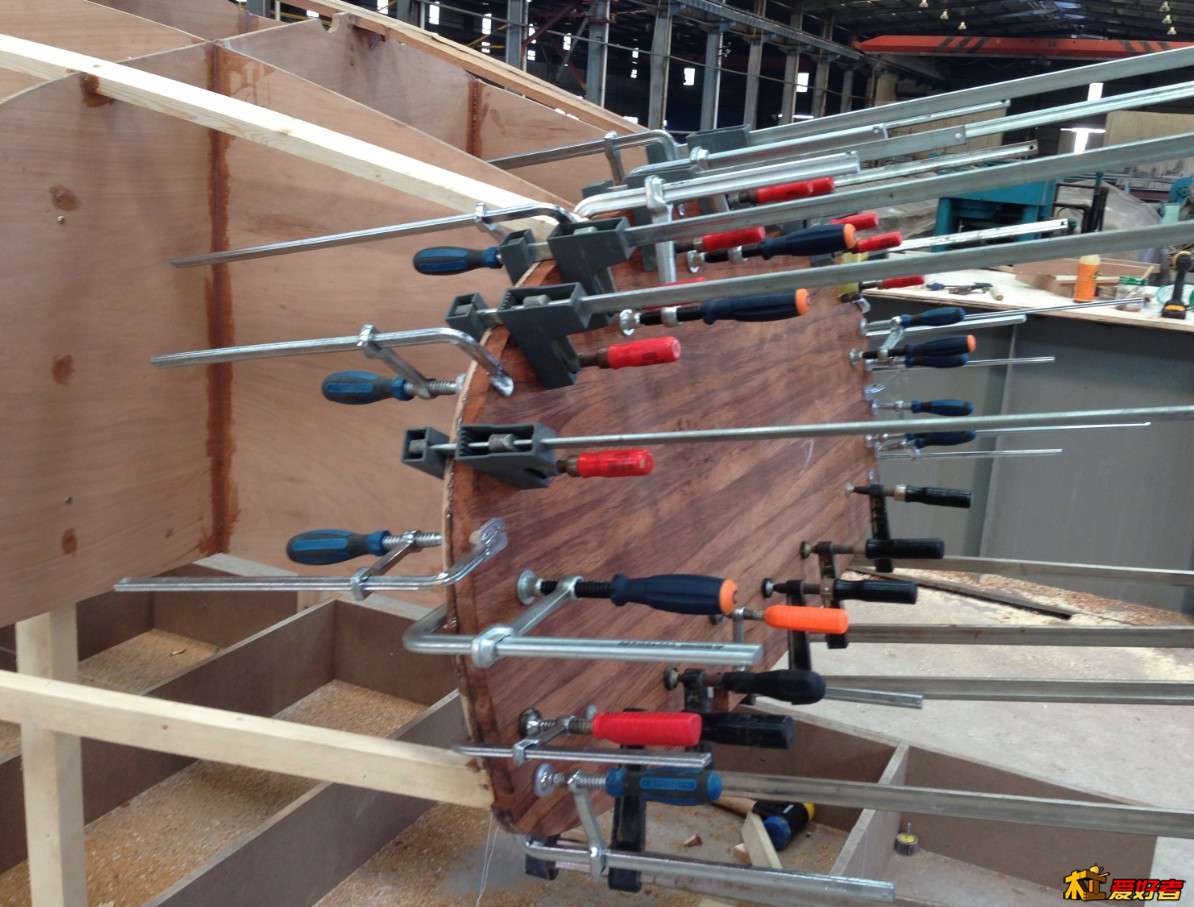

尾板粘和

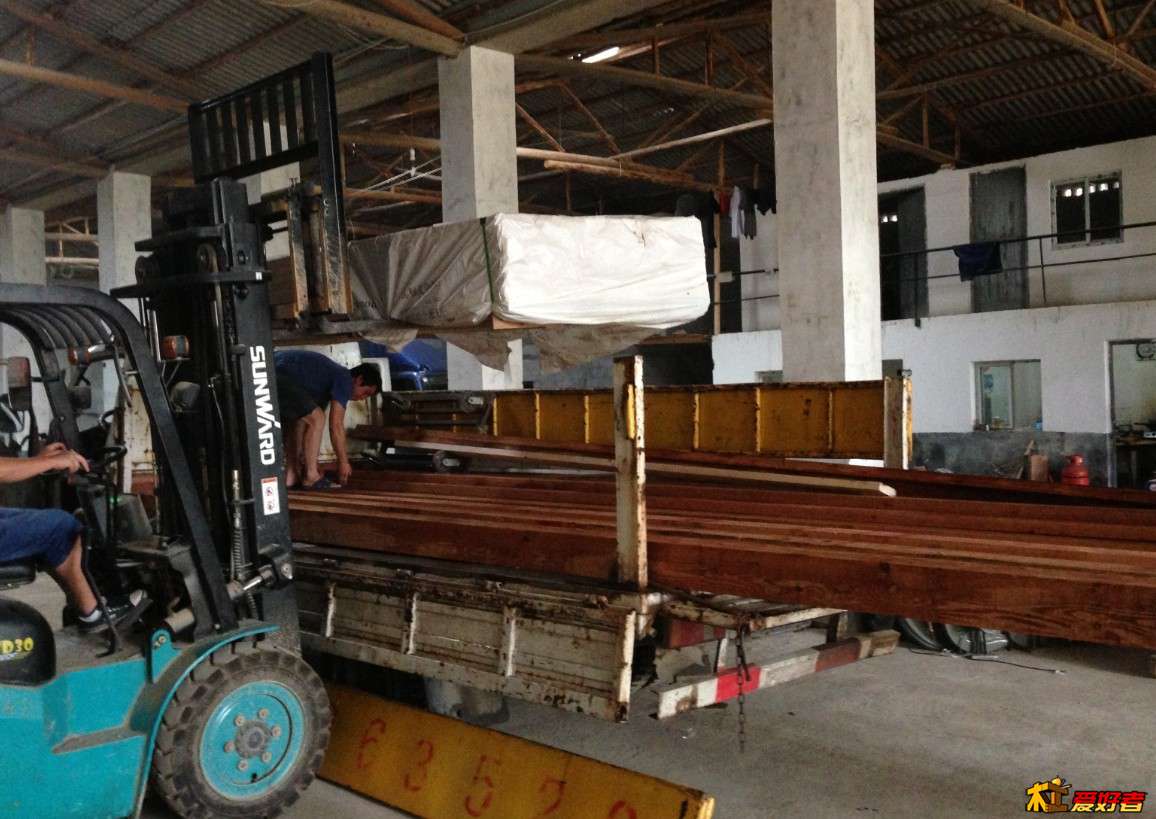

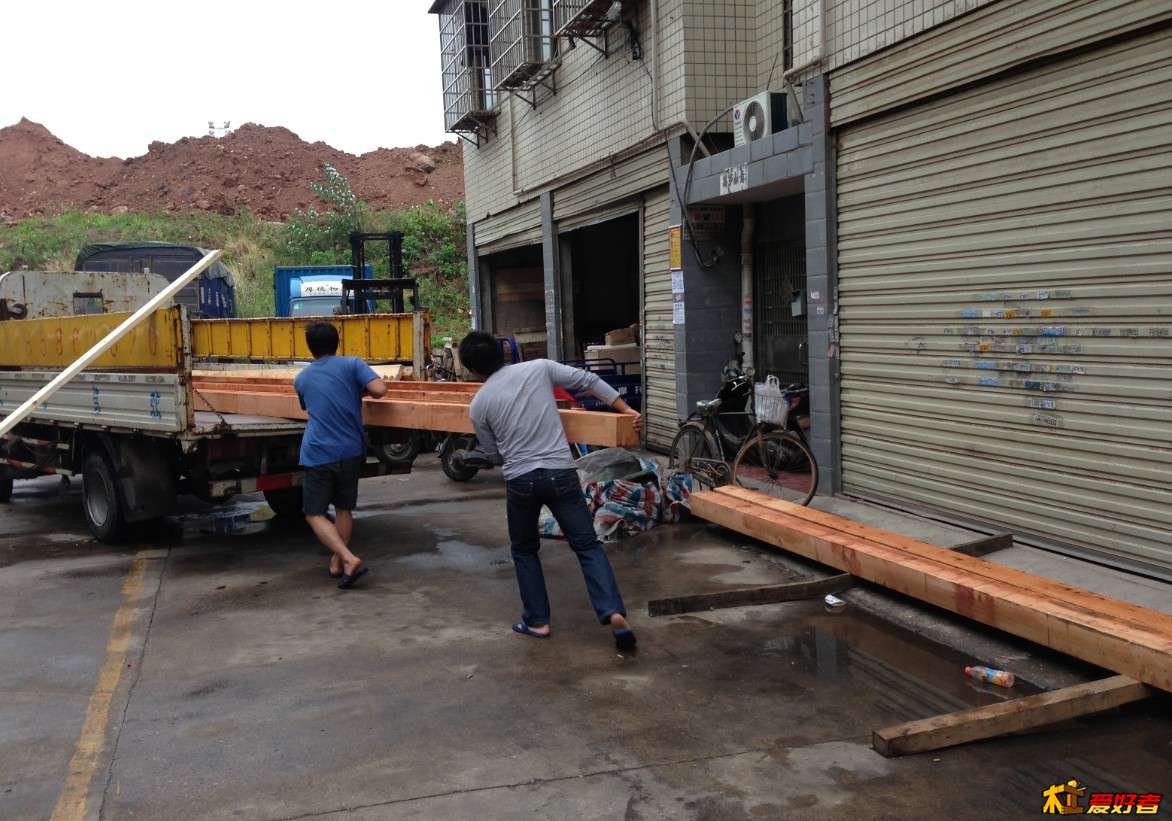

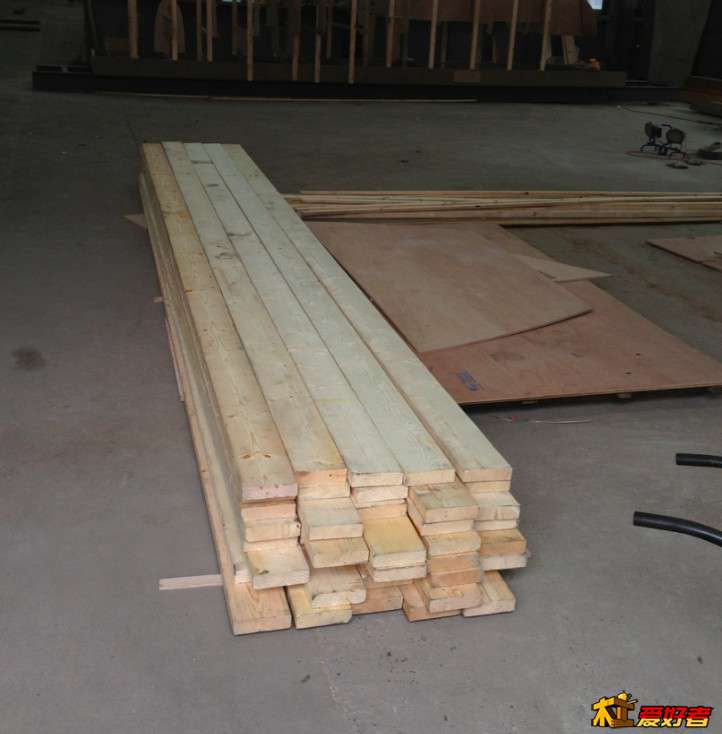

船壳的材料到货了，美国云杉

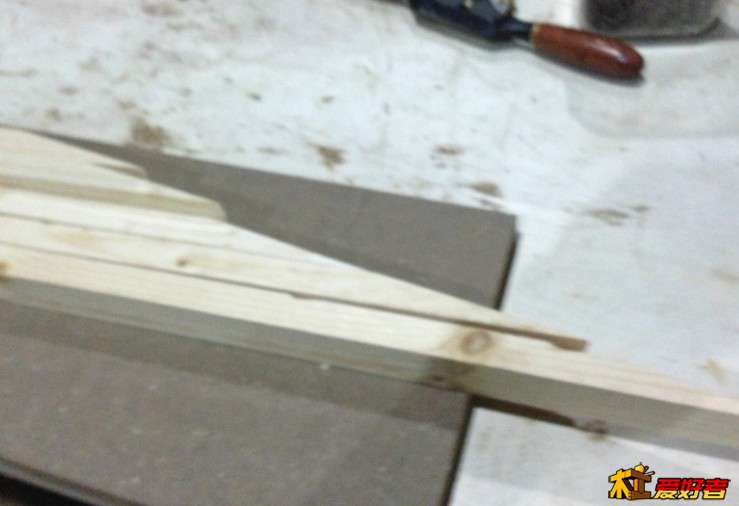

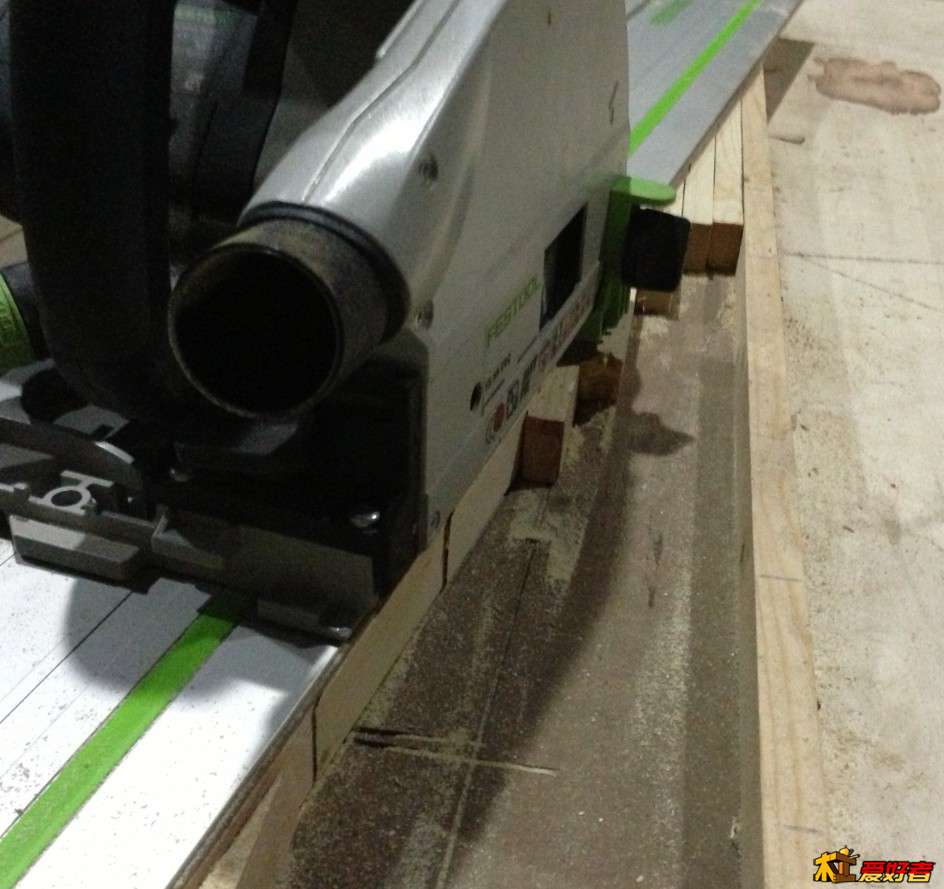

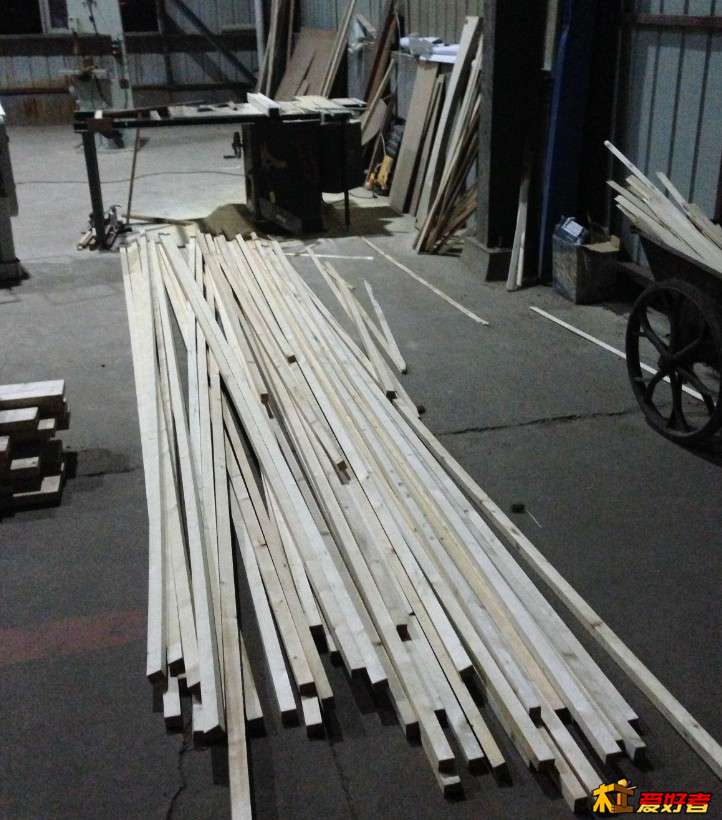

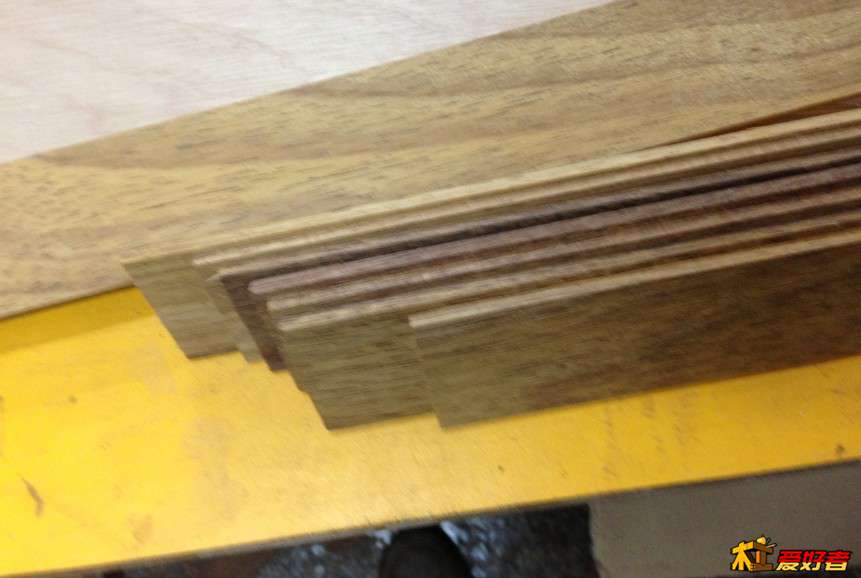

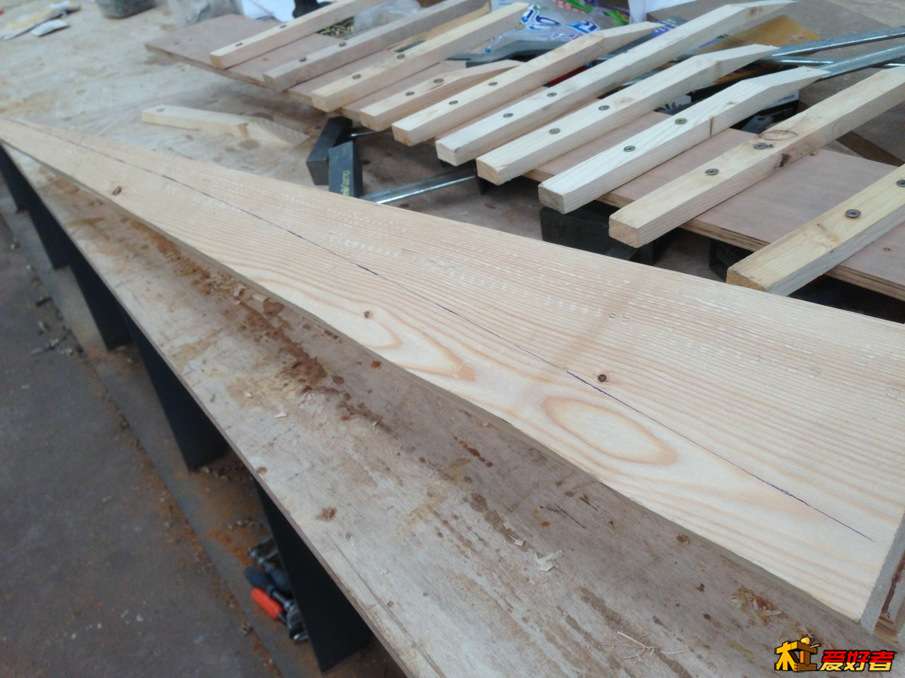

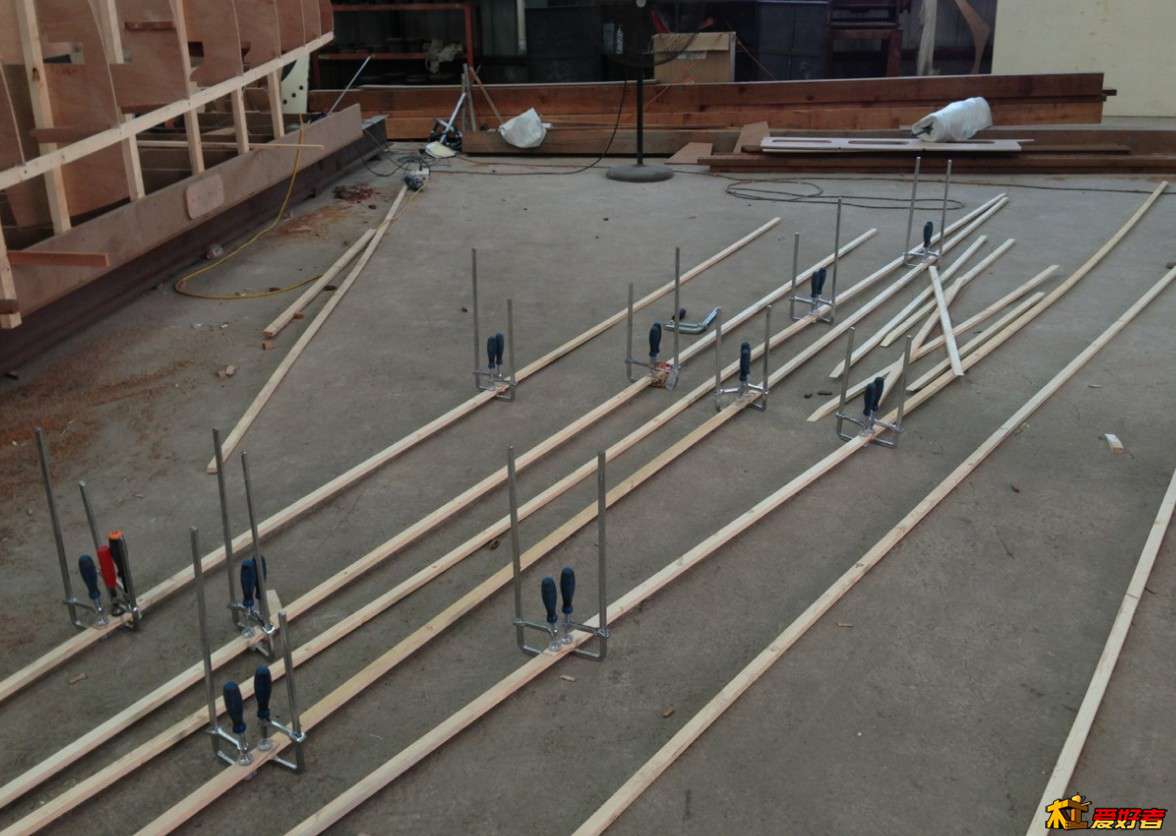

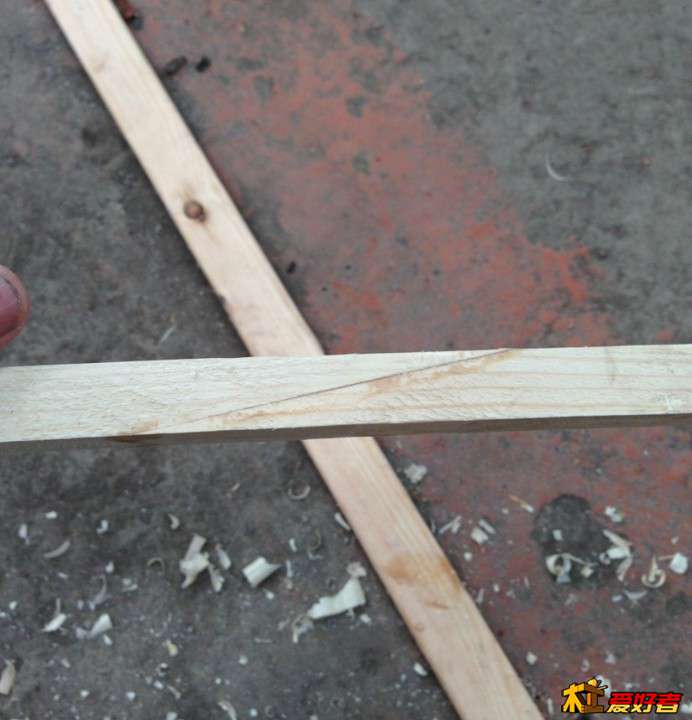

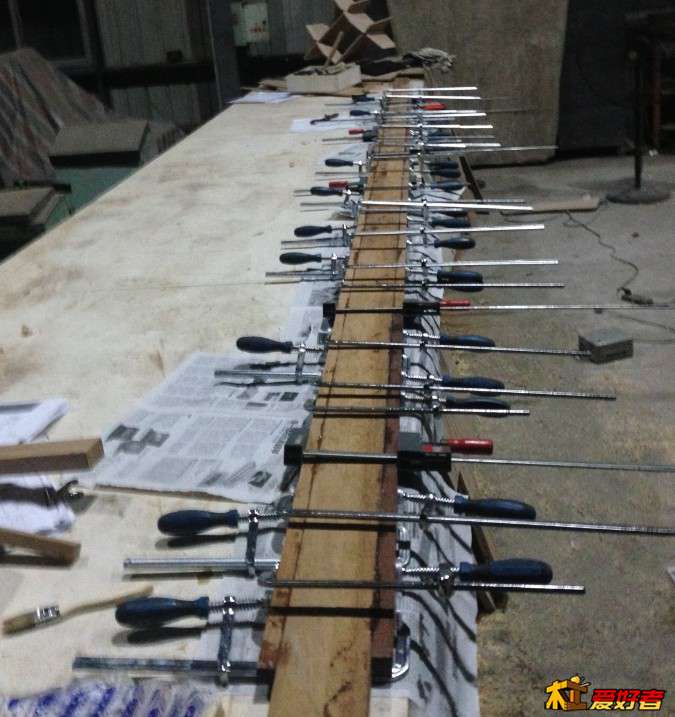

开料，切斜面粘和

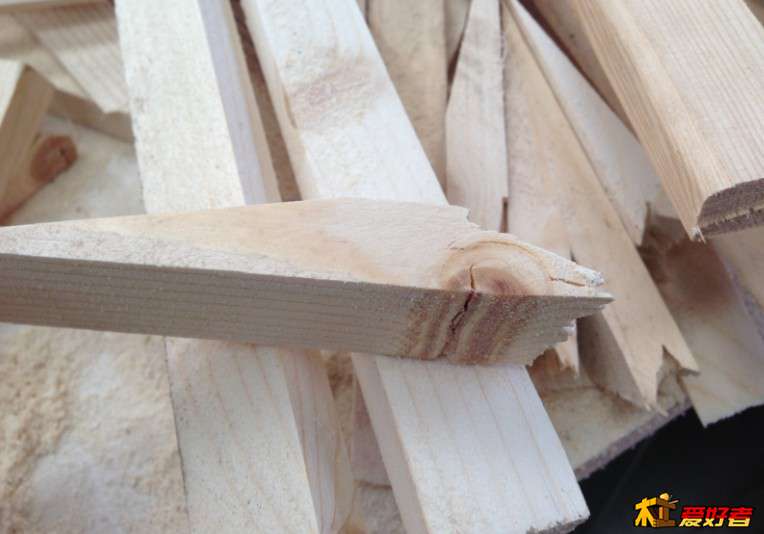

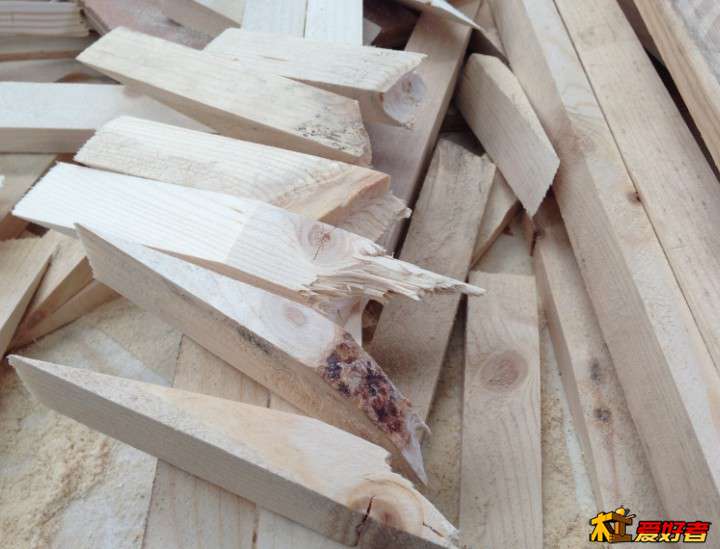

云杉木节很多都要锯掉

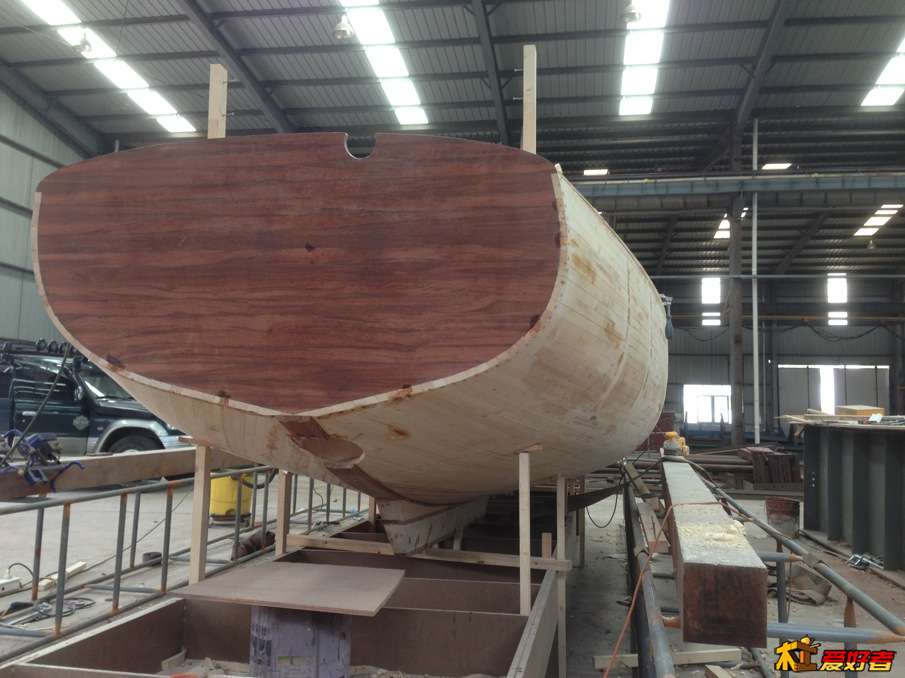

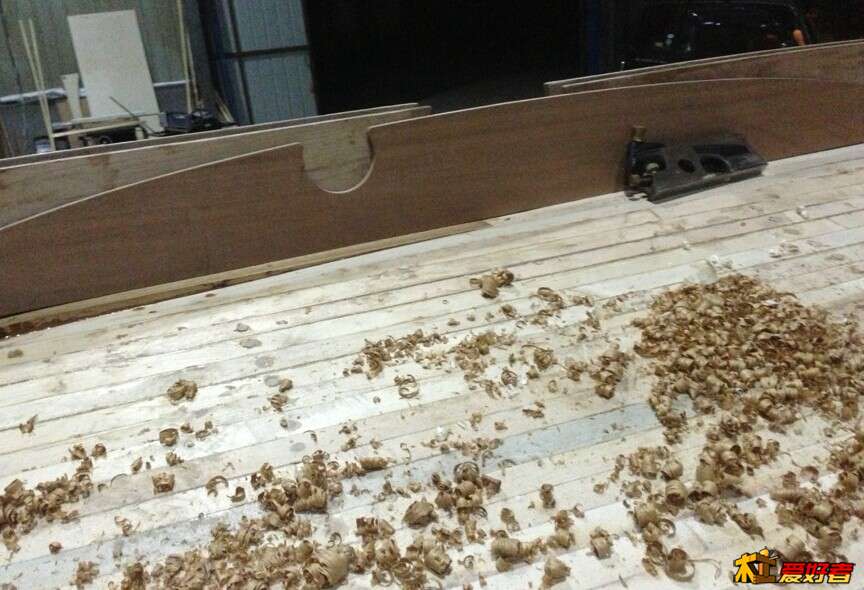

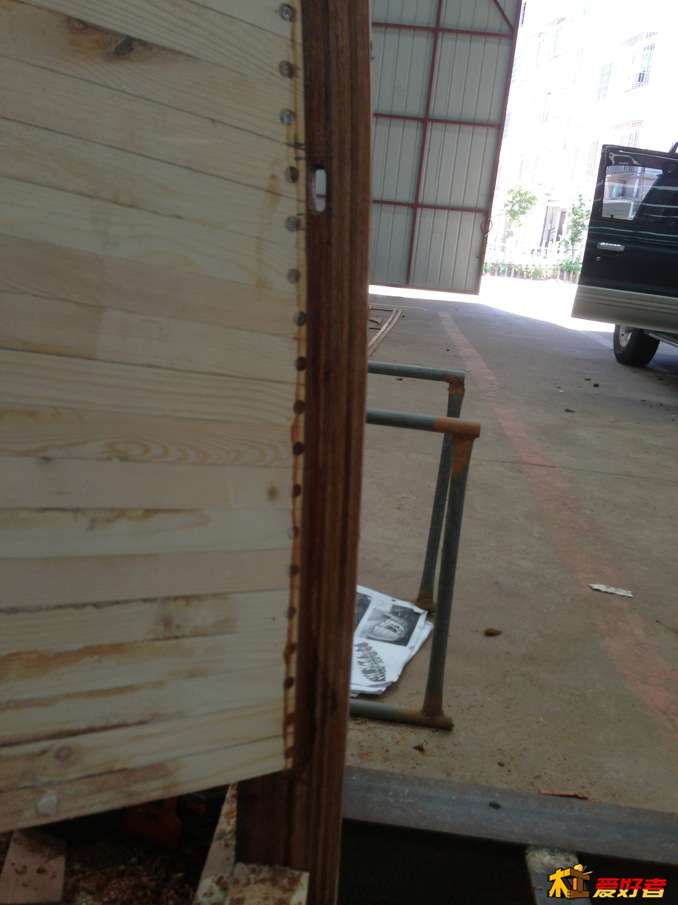

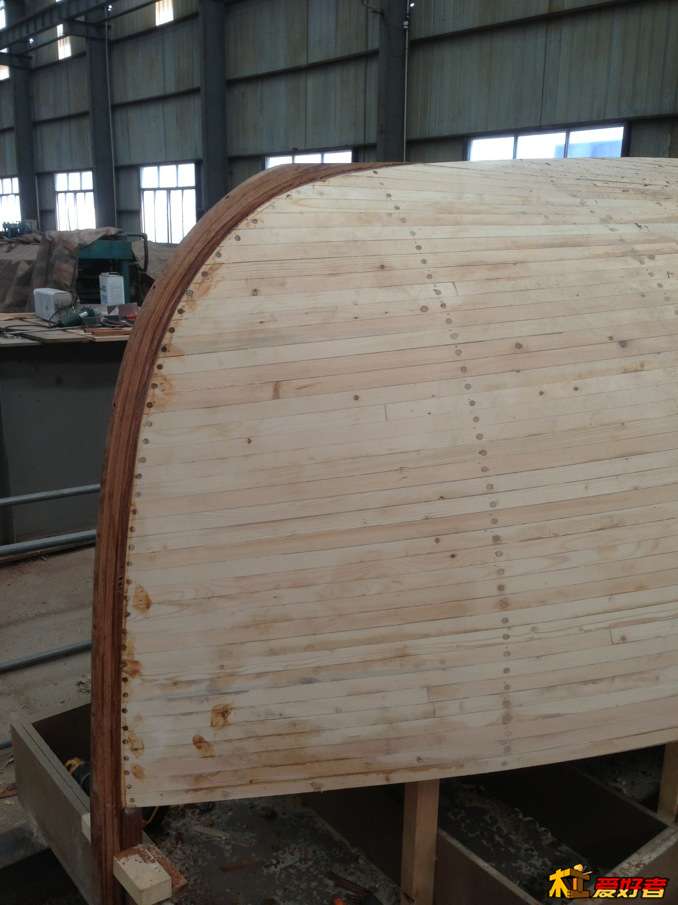

船尾板刨成斜面，配合船体的弧形

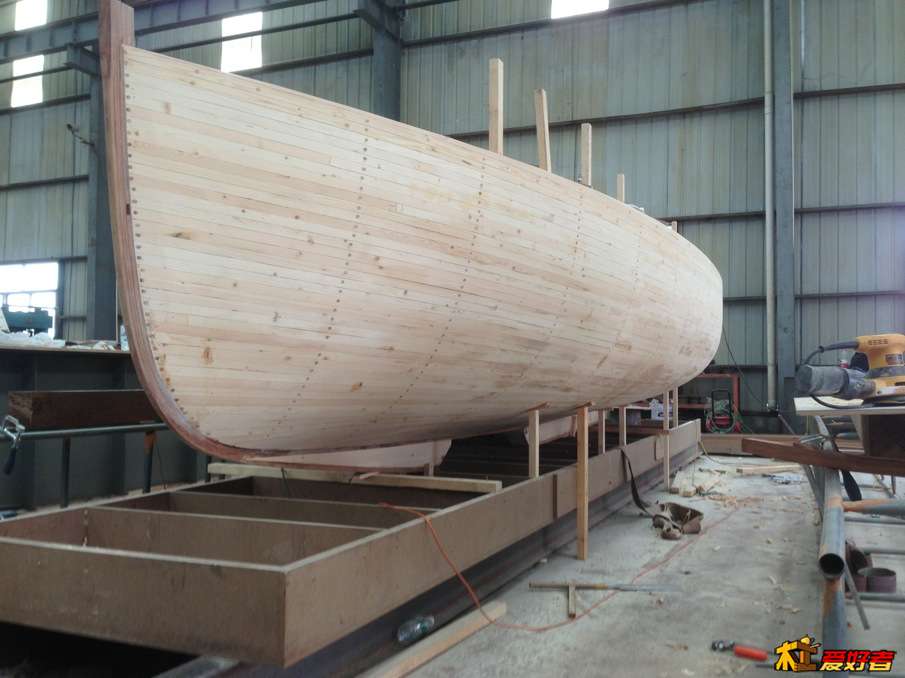

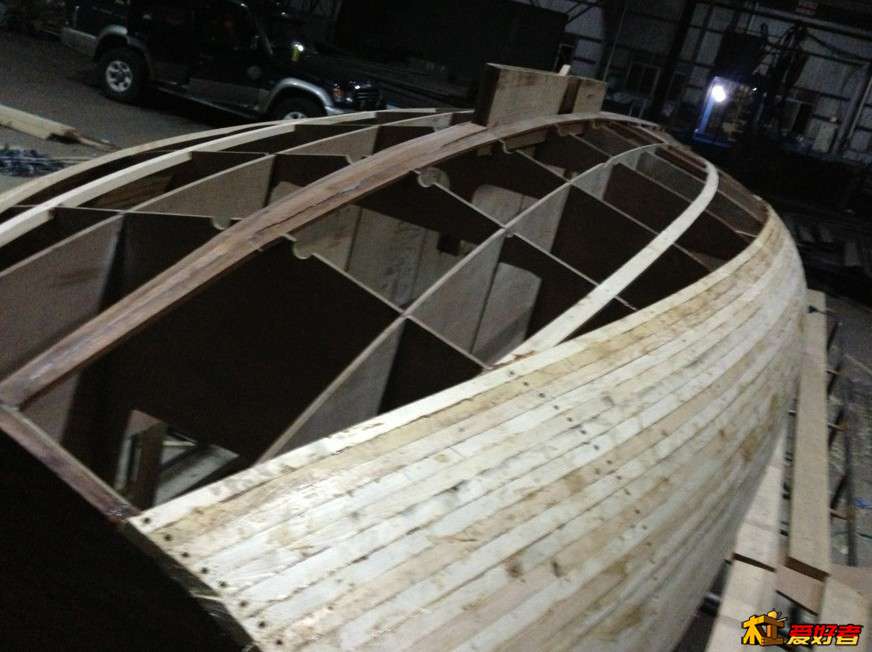

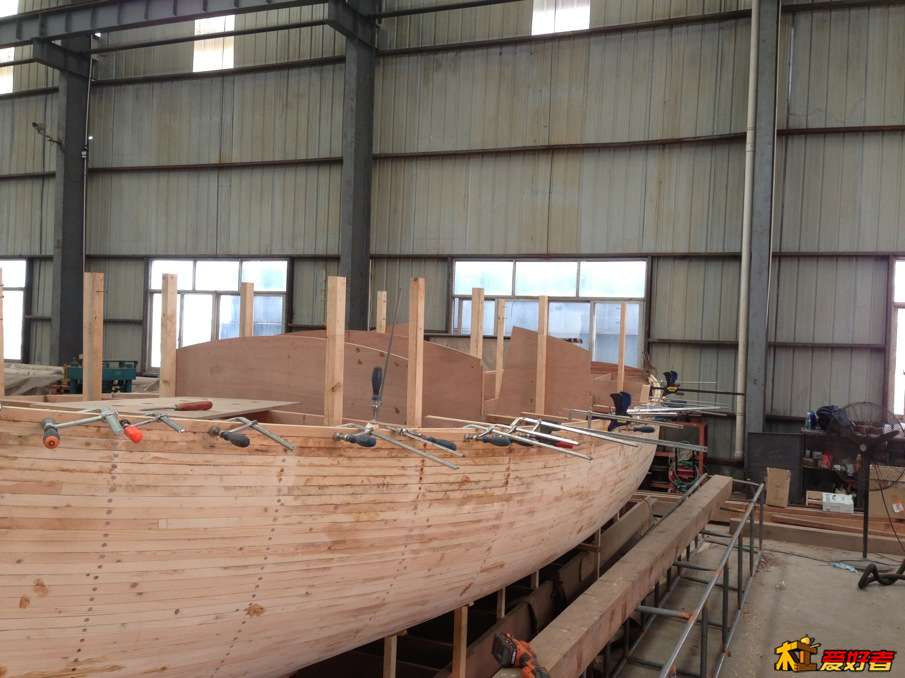

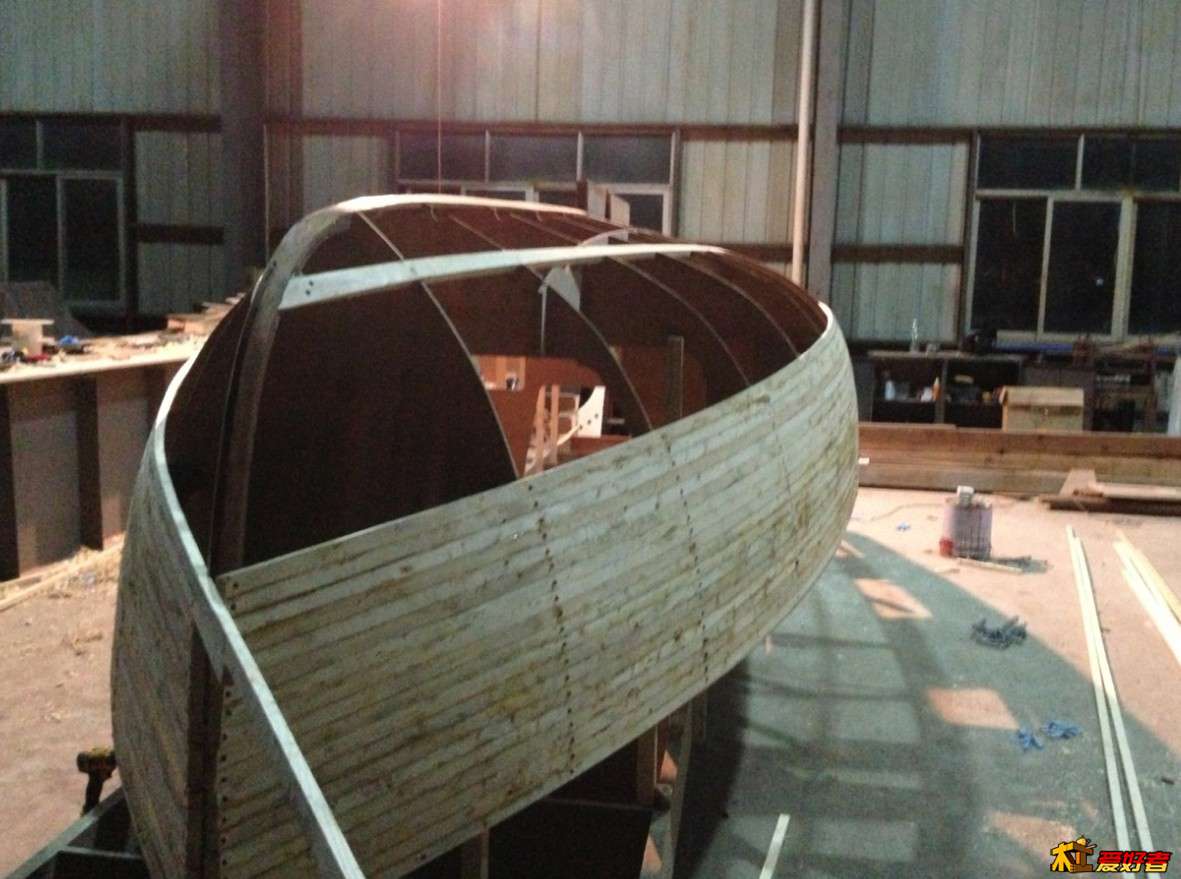

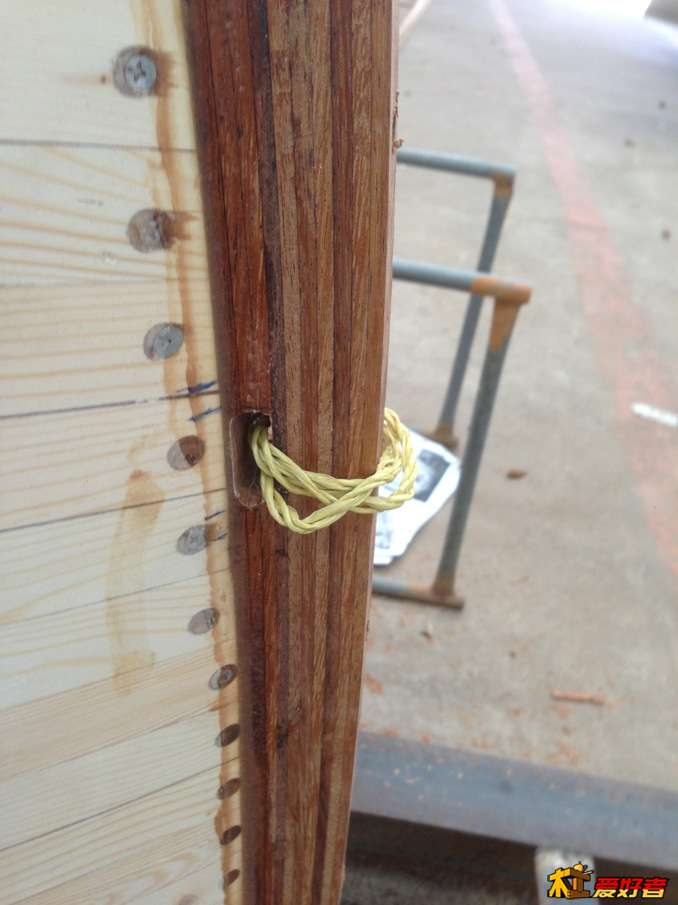

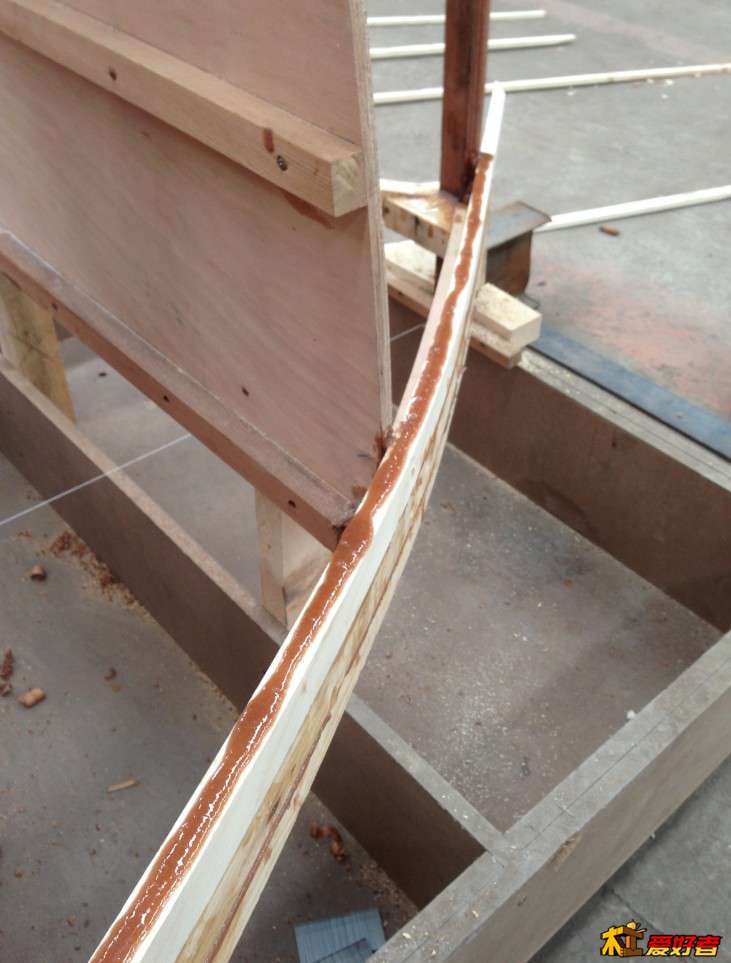

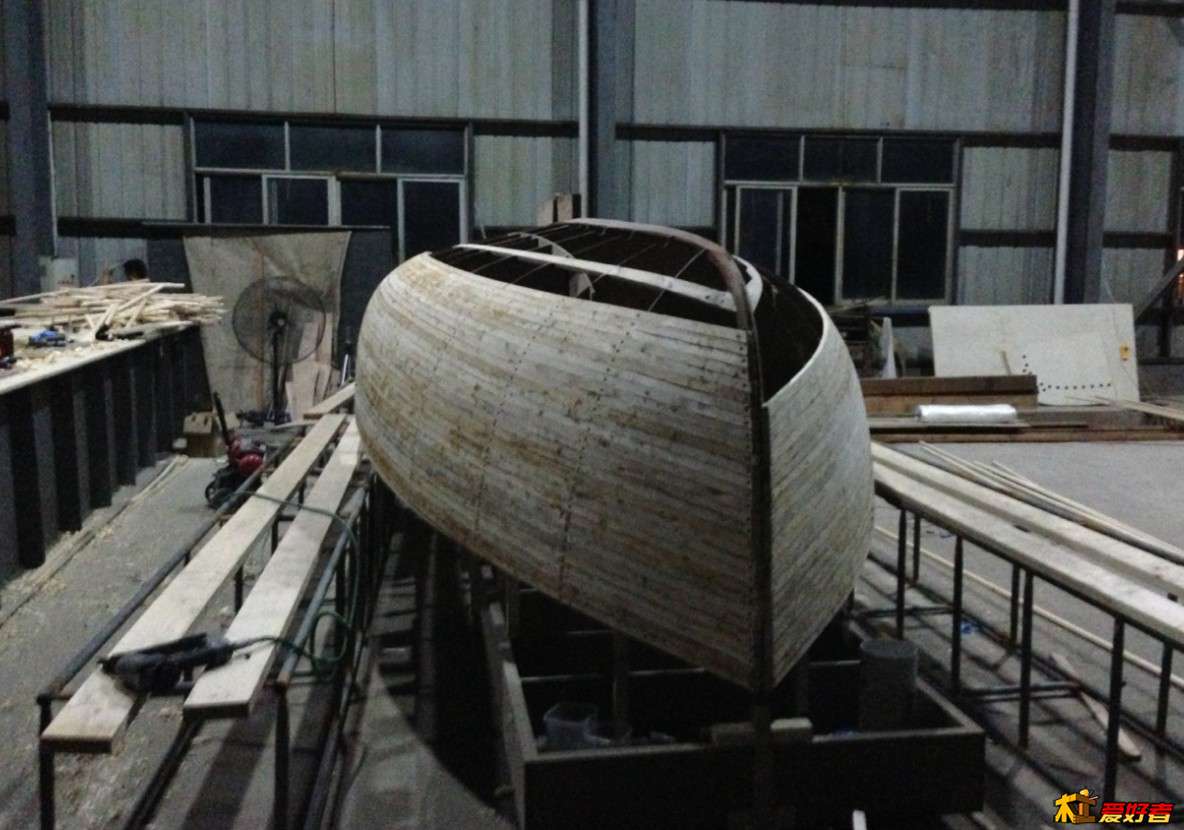

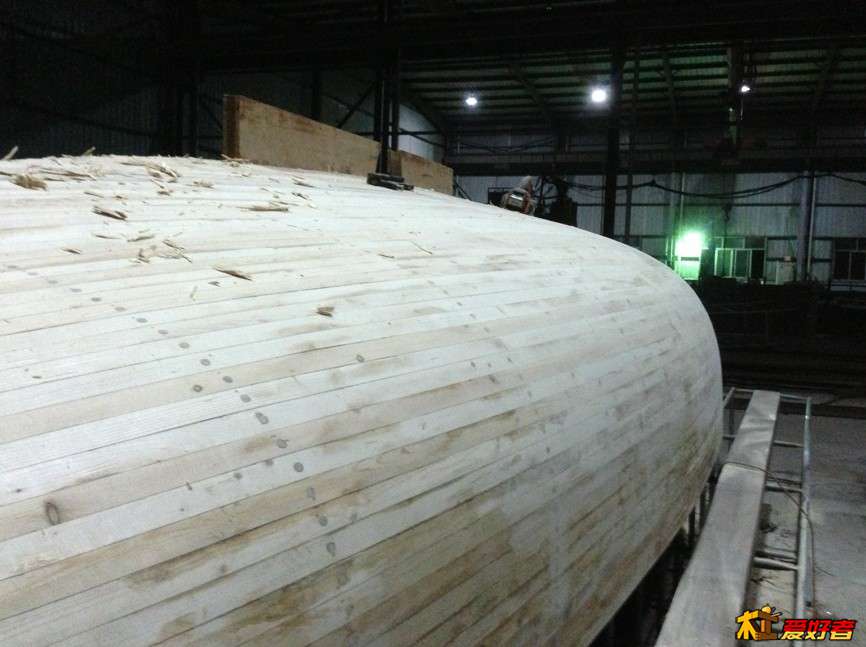

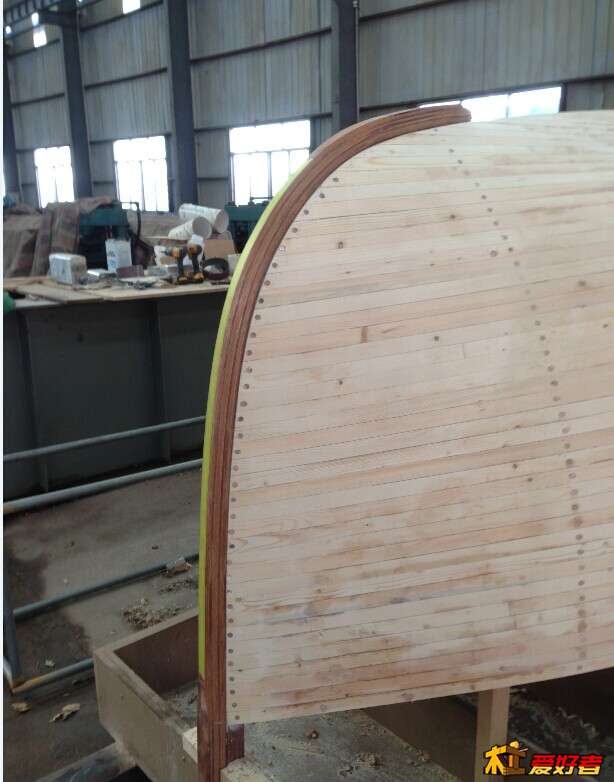

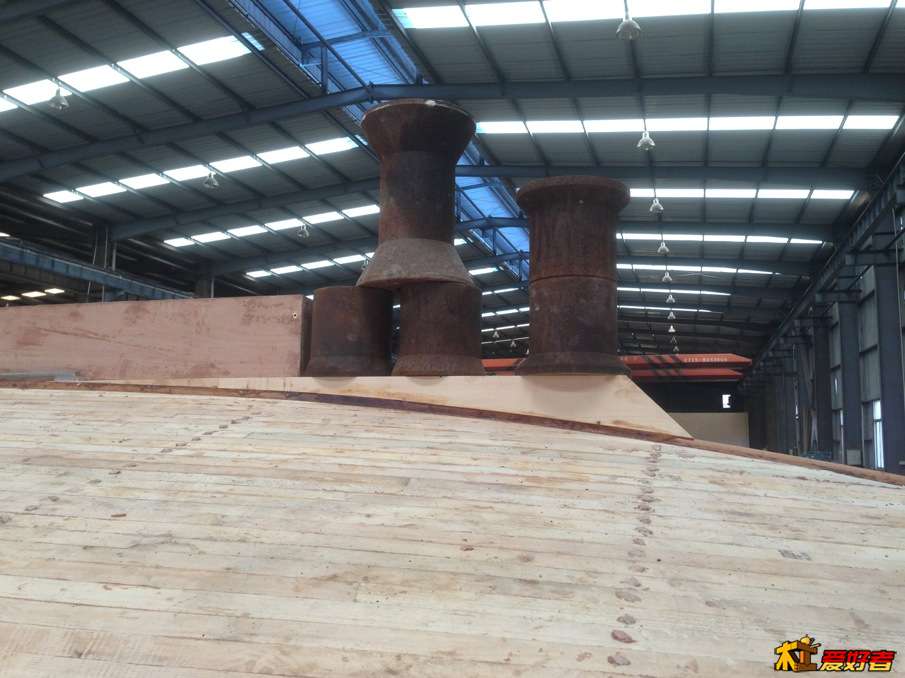

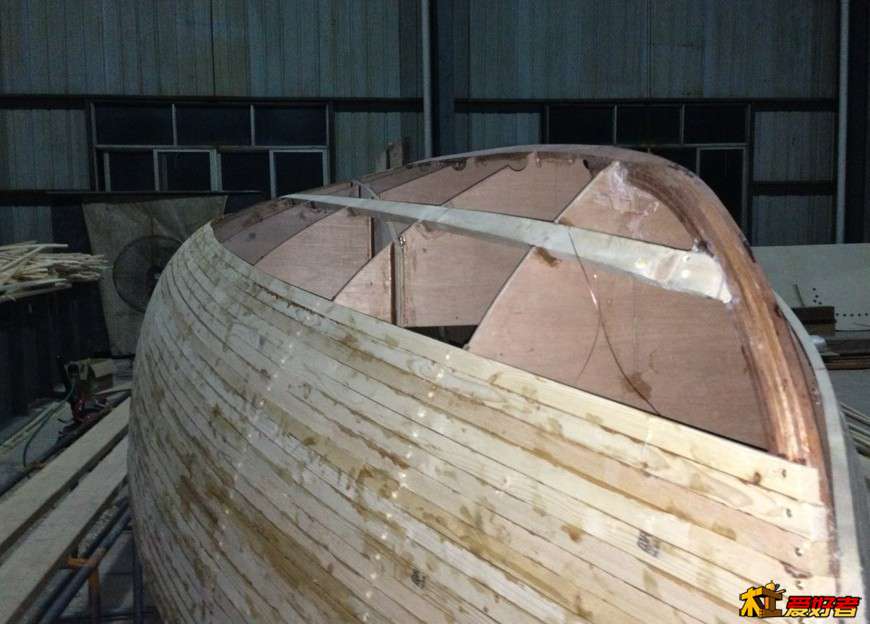

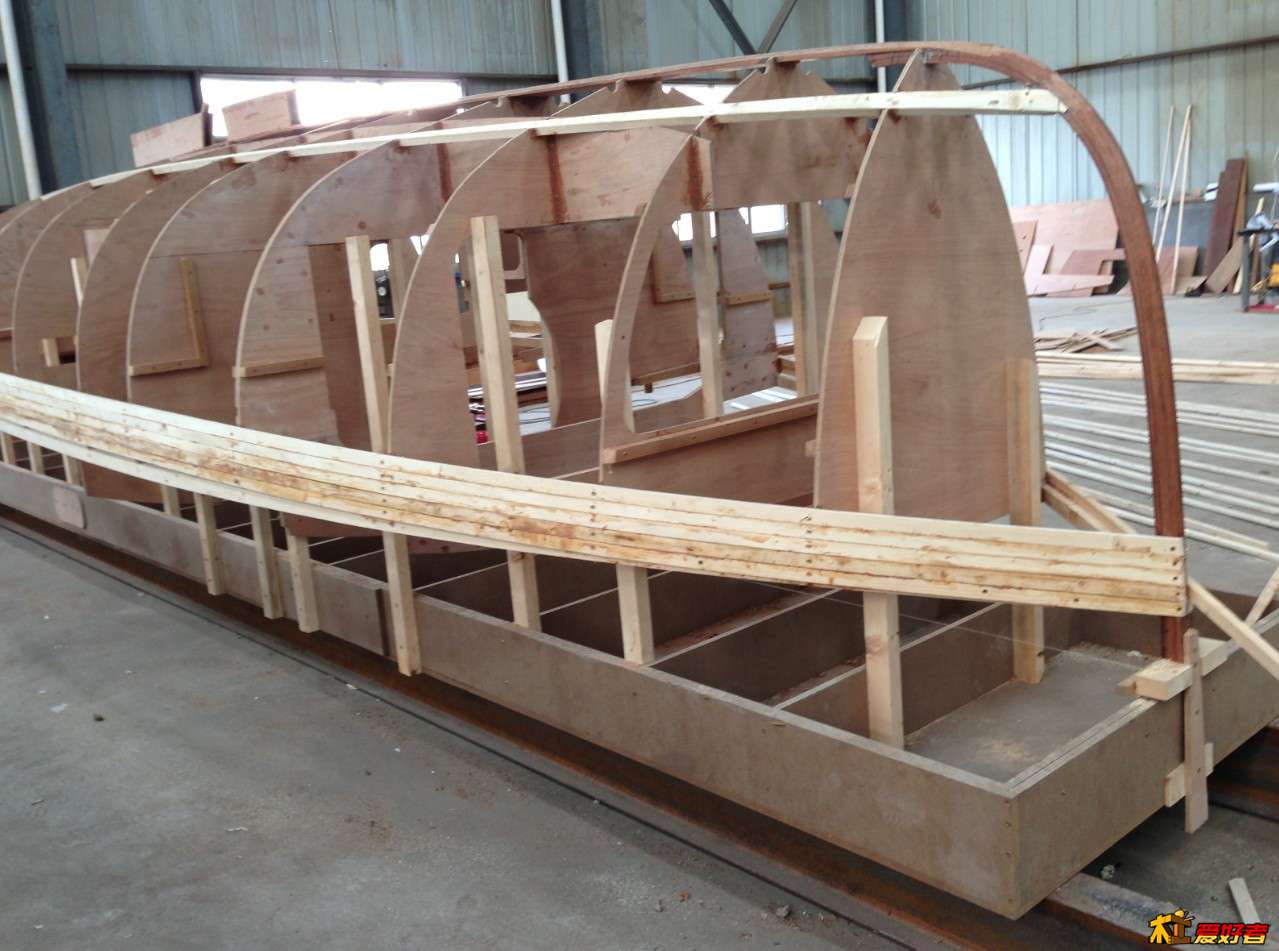

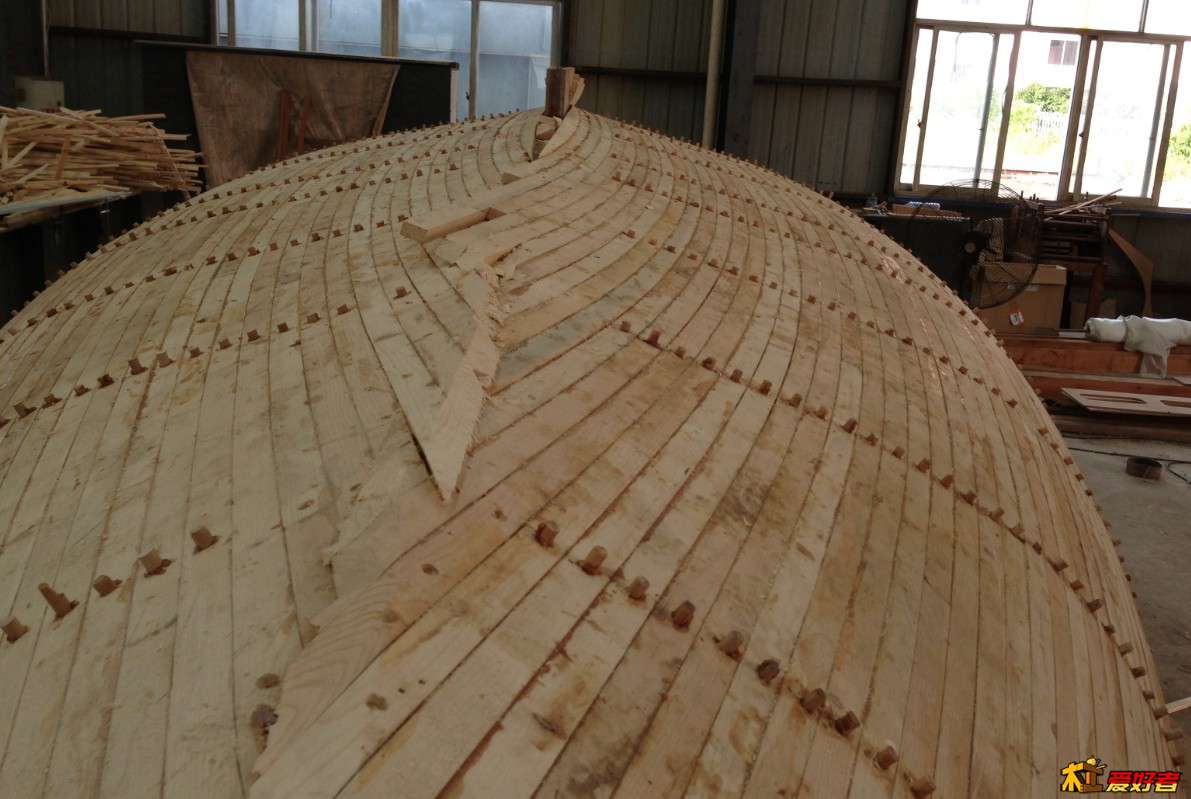

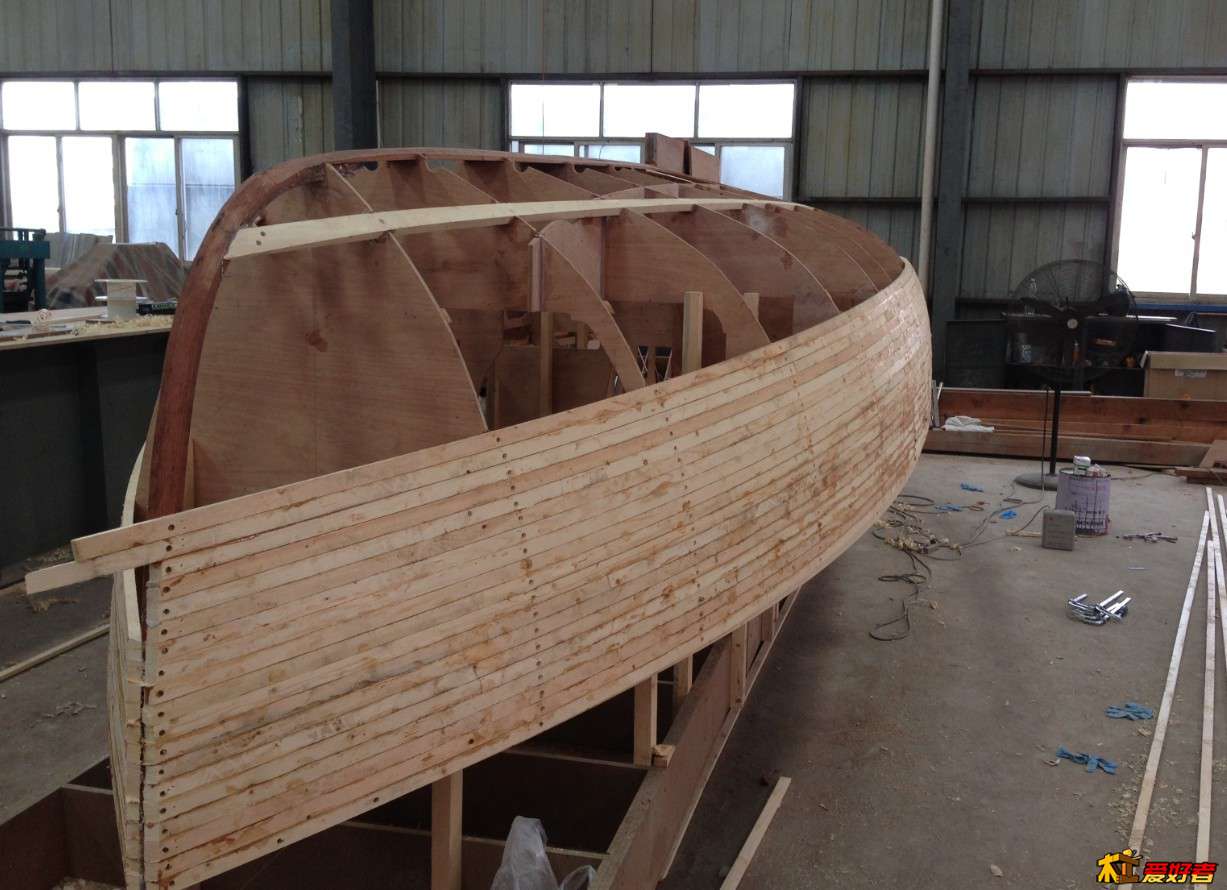

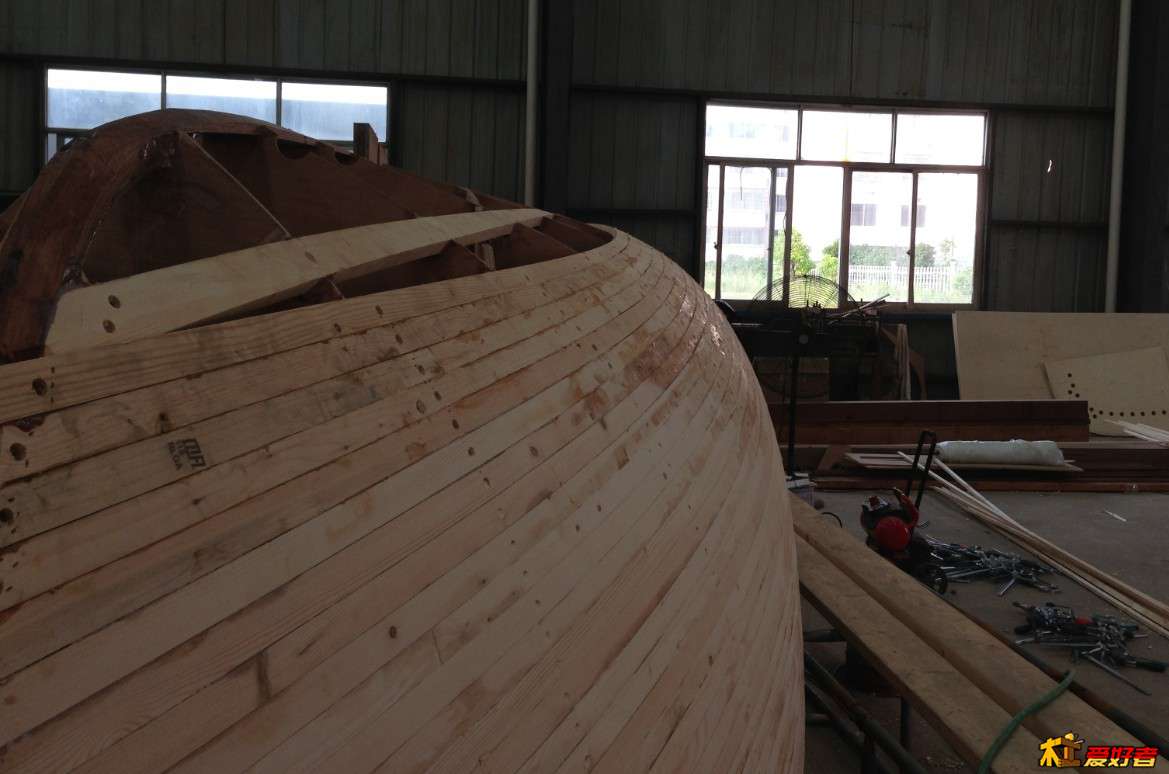

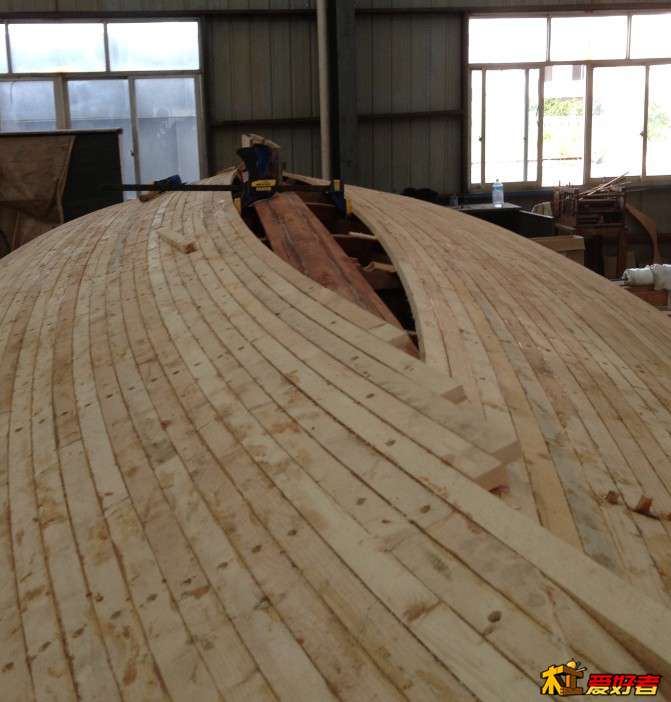

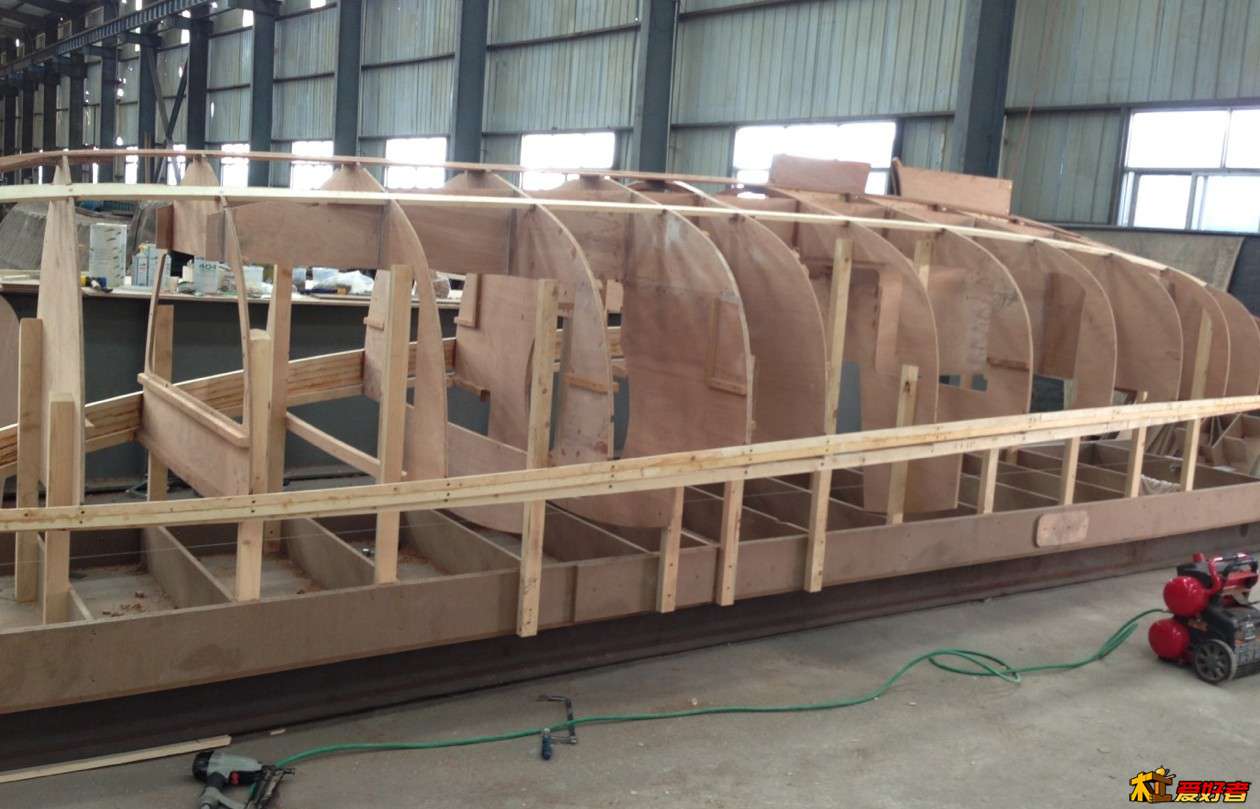

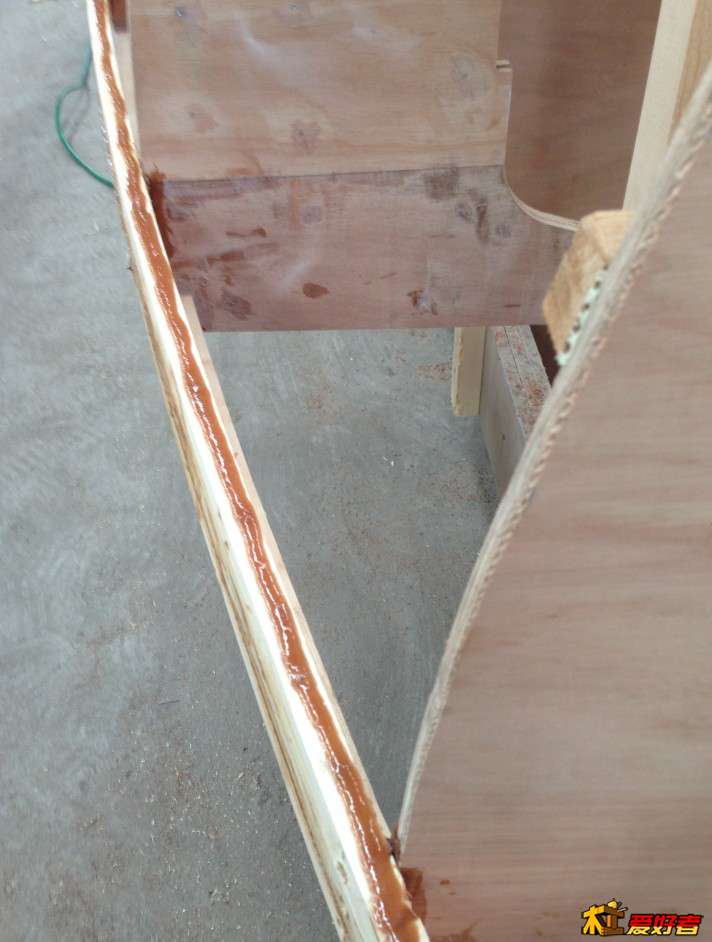

开始蒙船壳木条

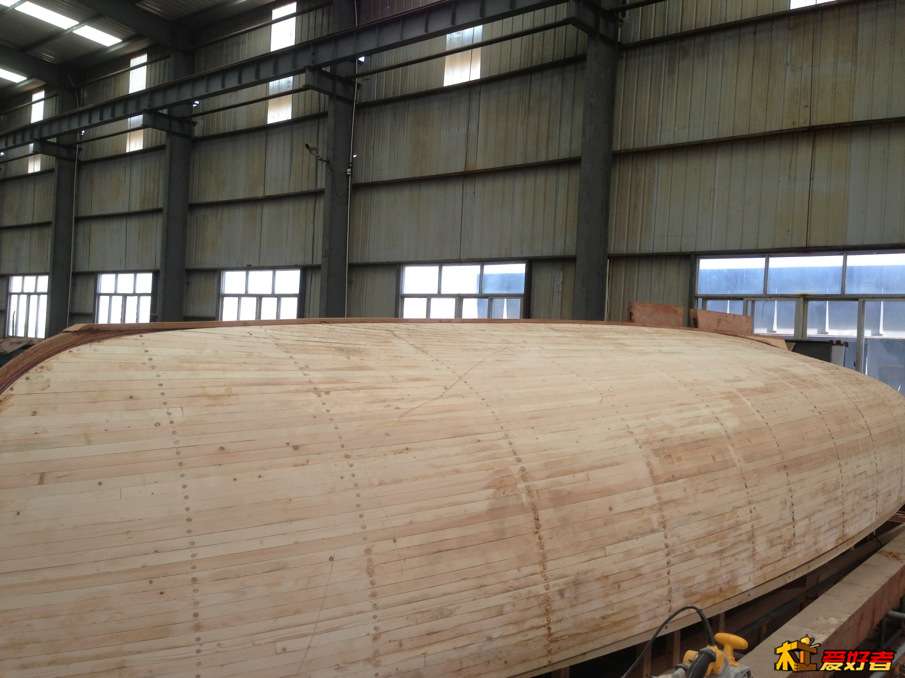

艰难的过程，一天的最好成绩是粘了12根，进度缓慢前后搞了一个多月，还是40多天不下雨的最热的一个夏天

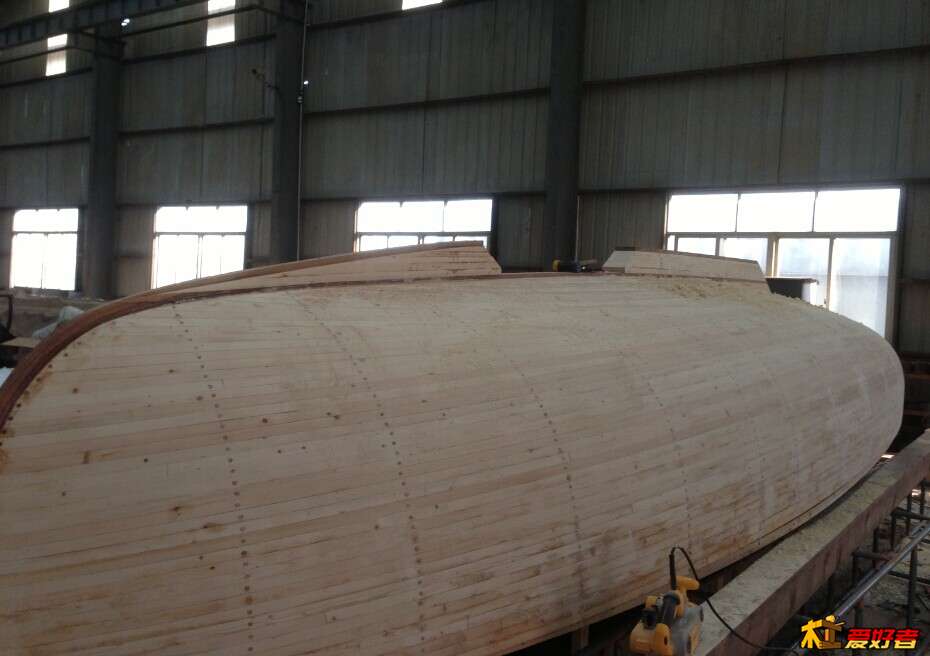

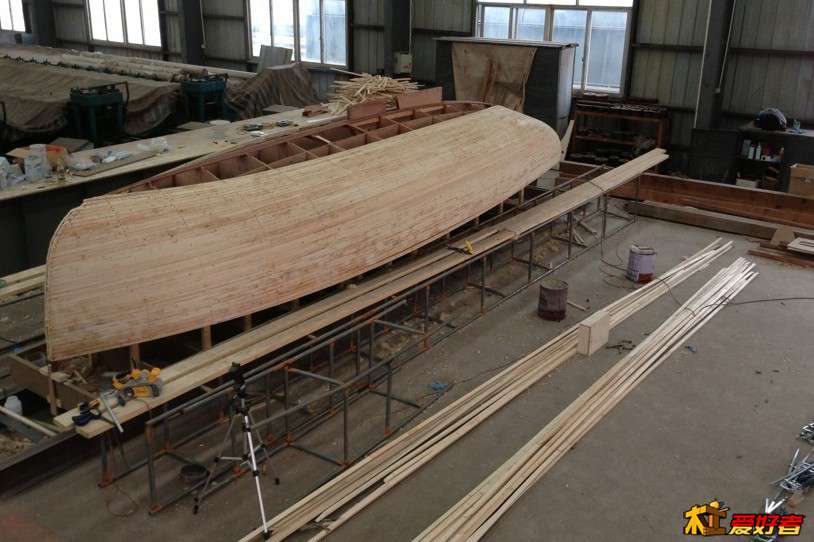

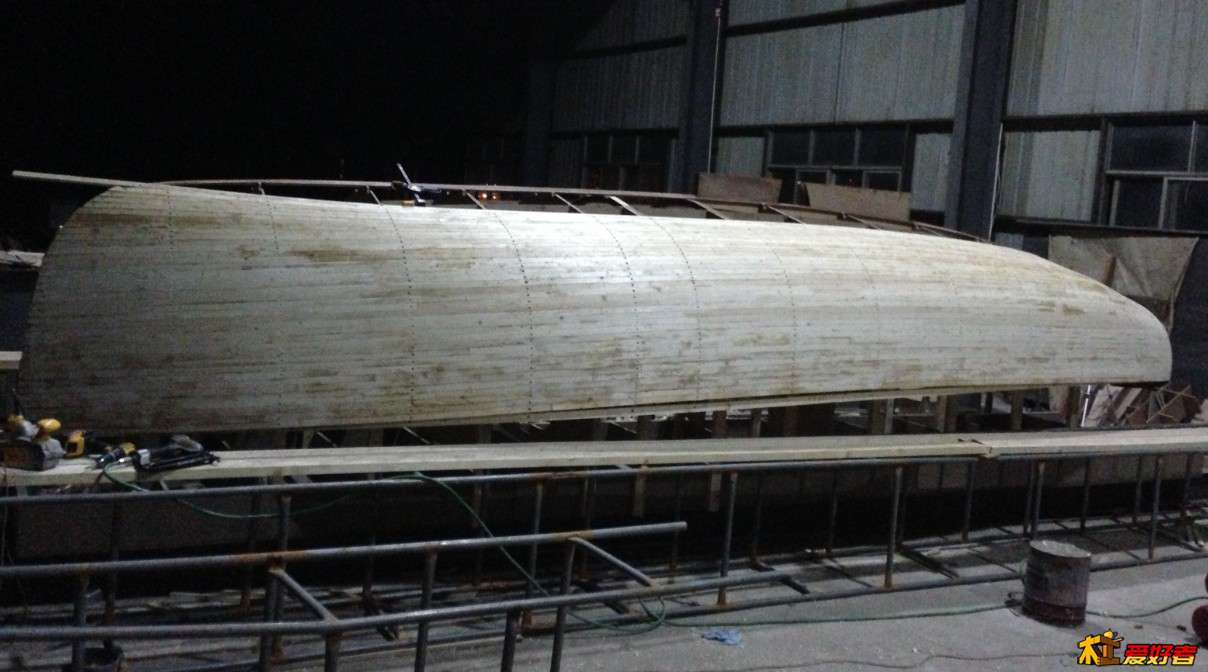

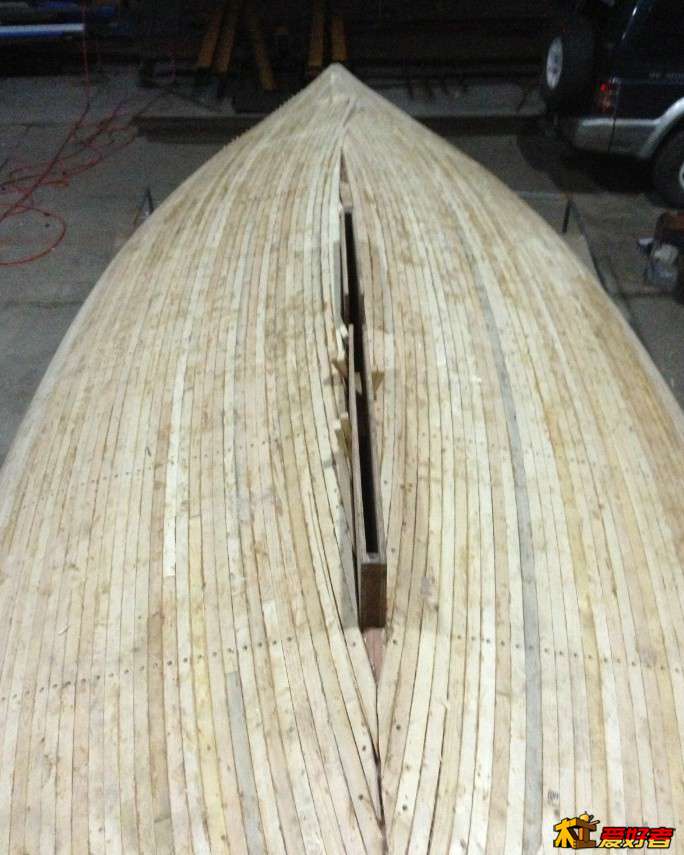

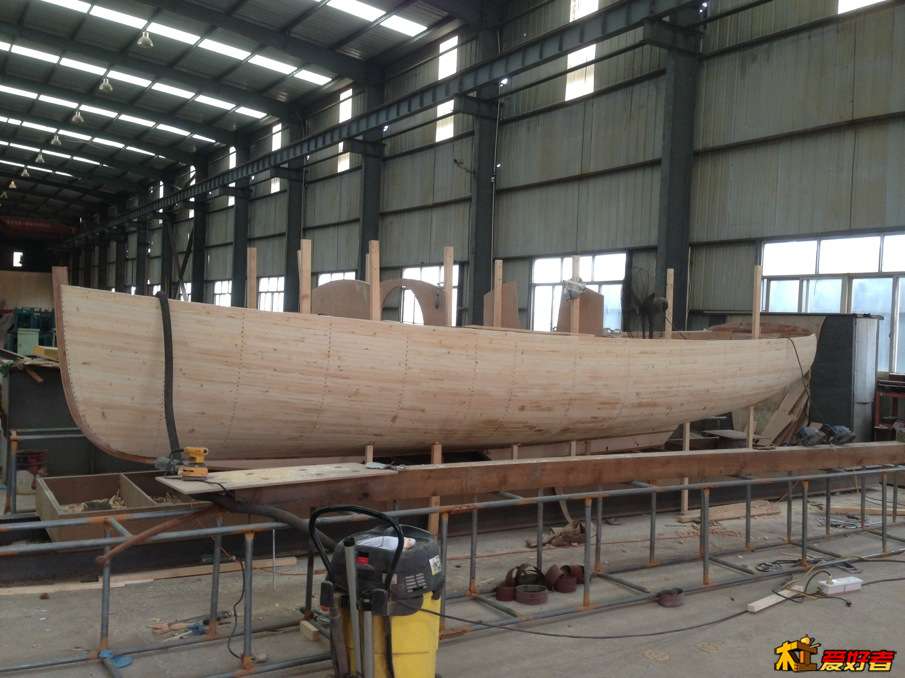

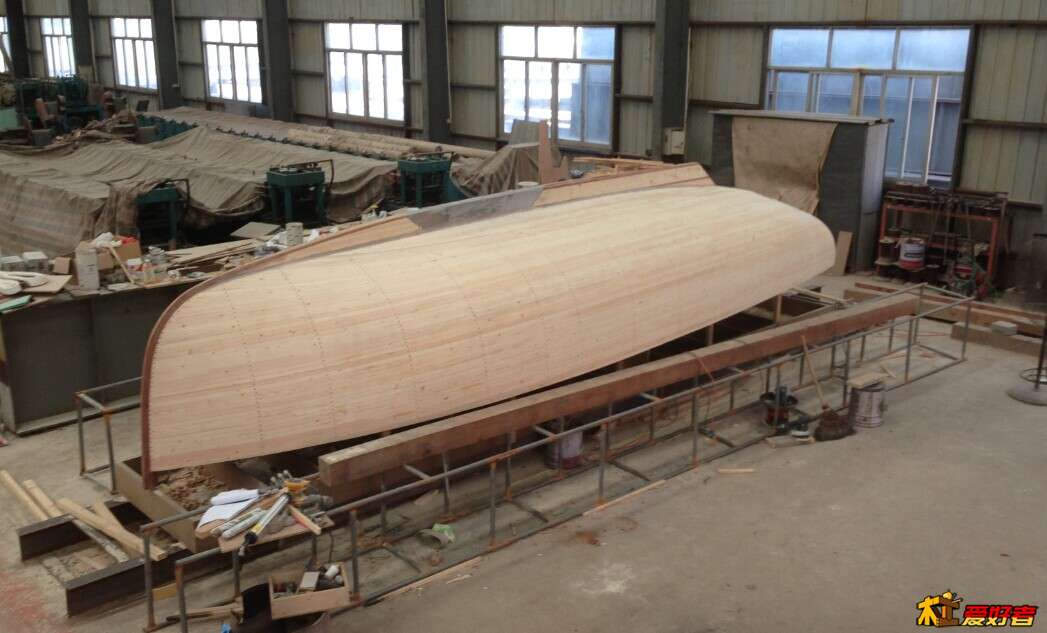

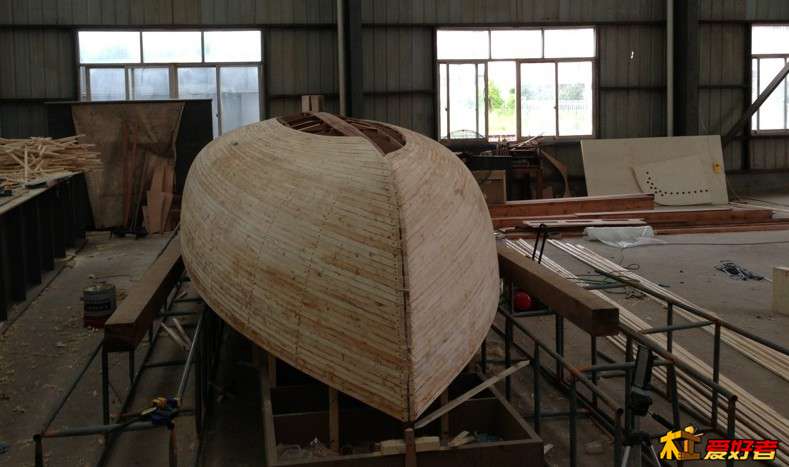

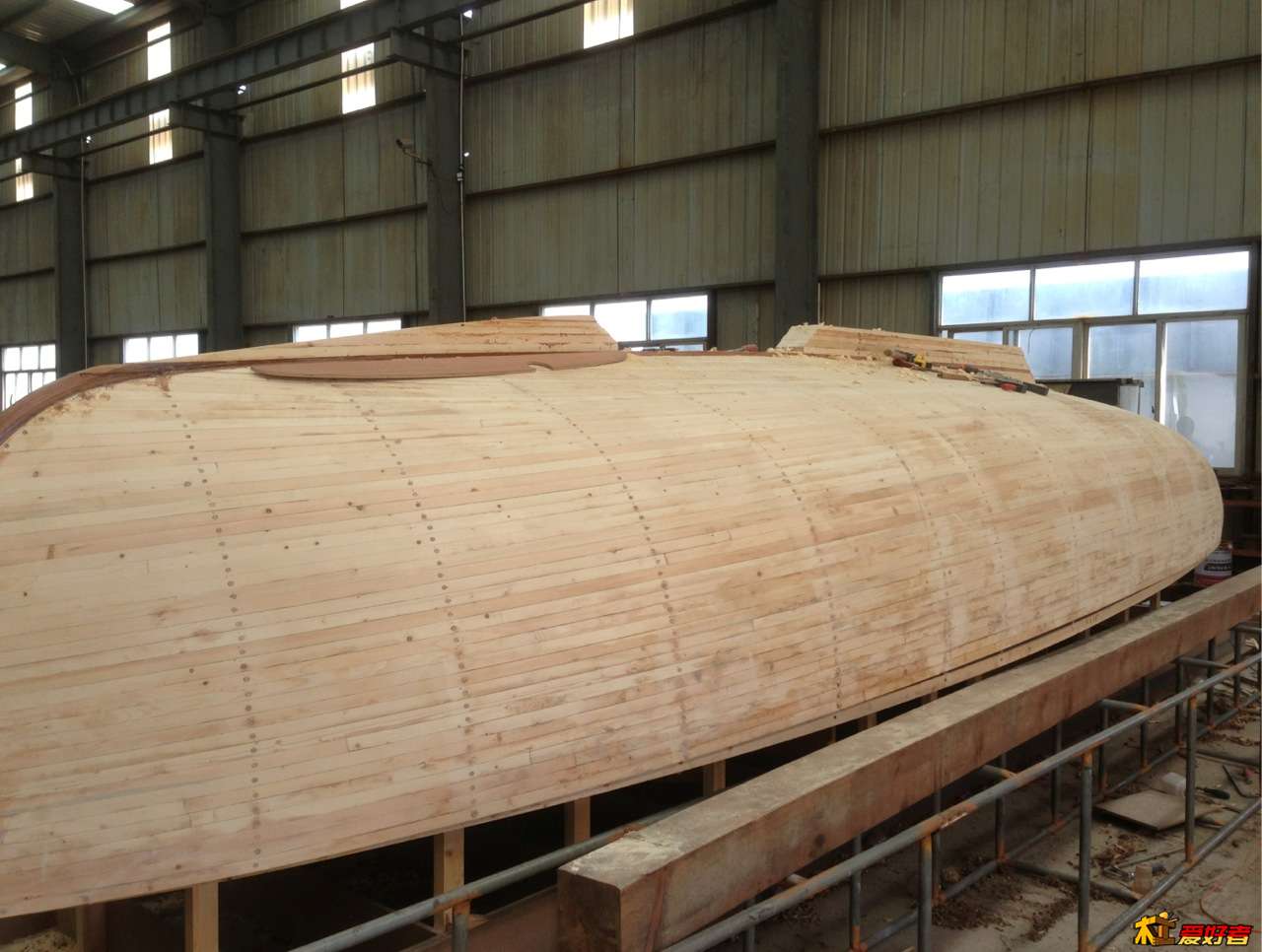

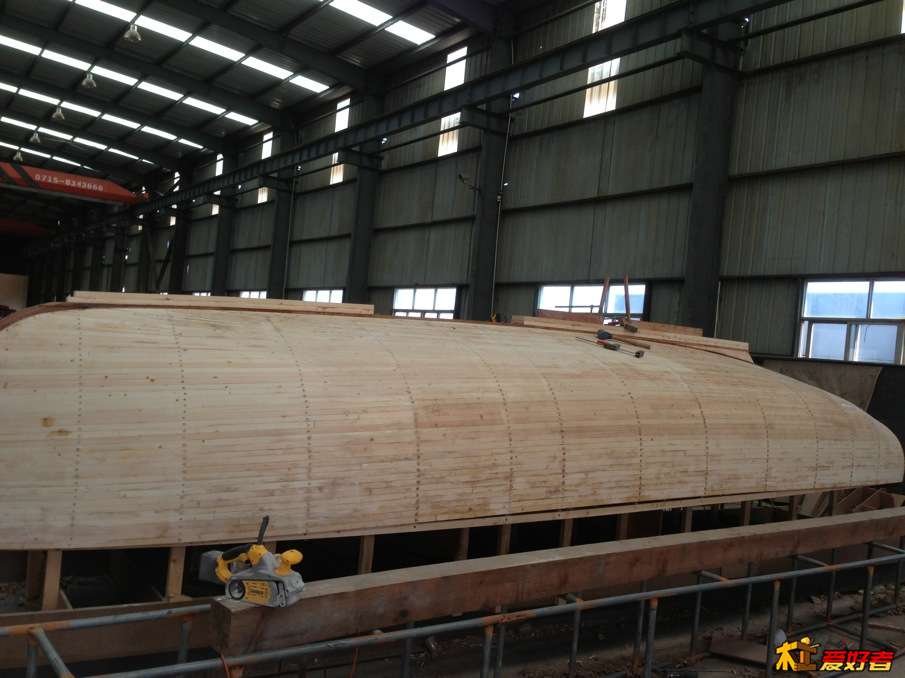

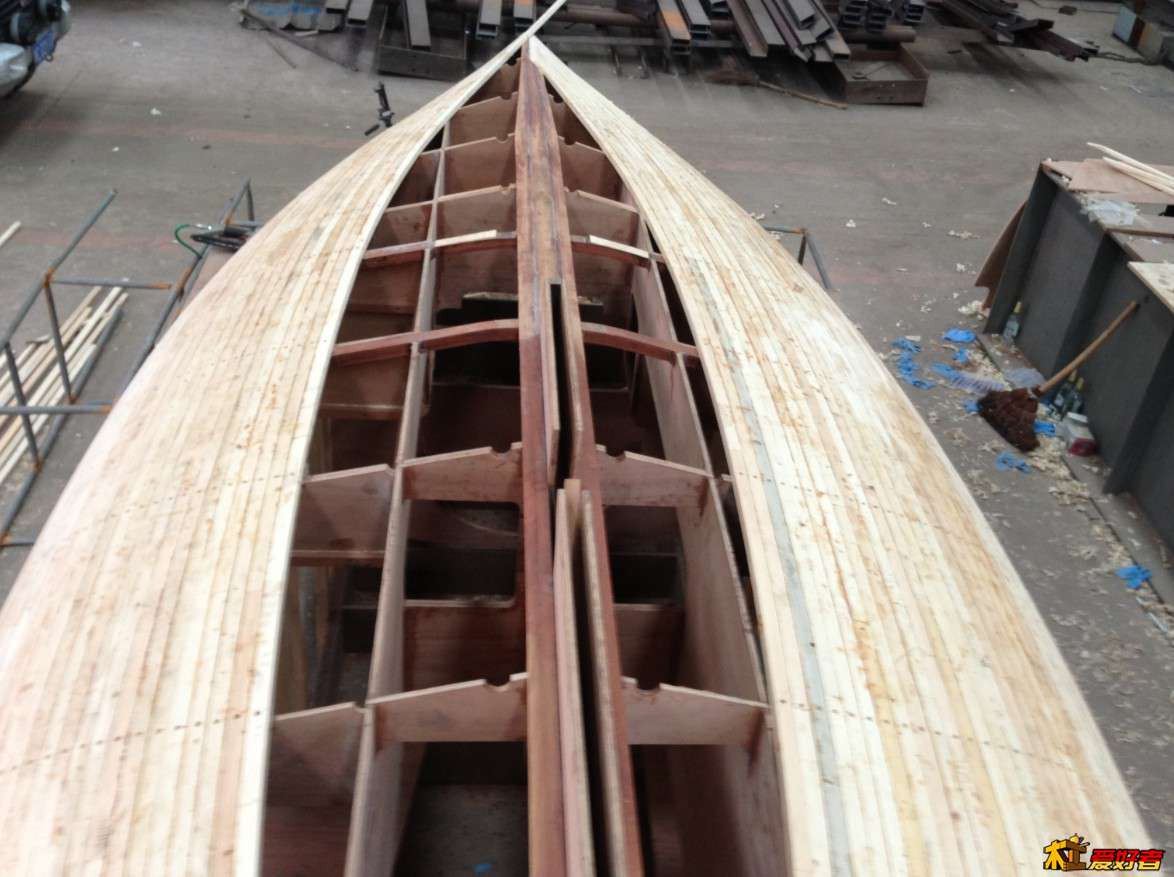

总算快好了，连晚上都有30多度
夏天的晚上一个蚊子都没有，知道为什么吗？

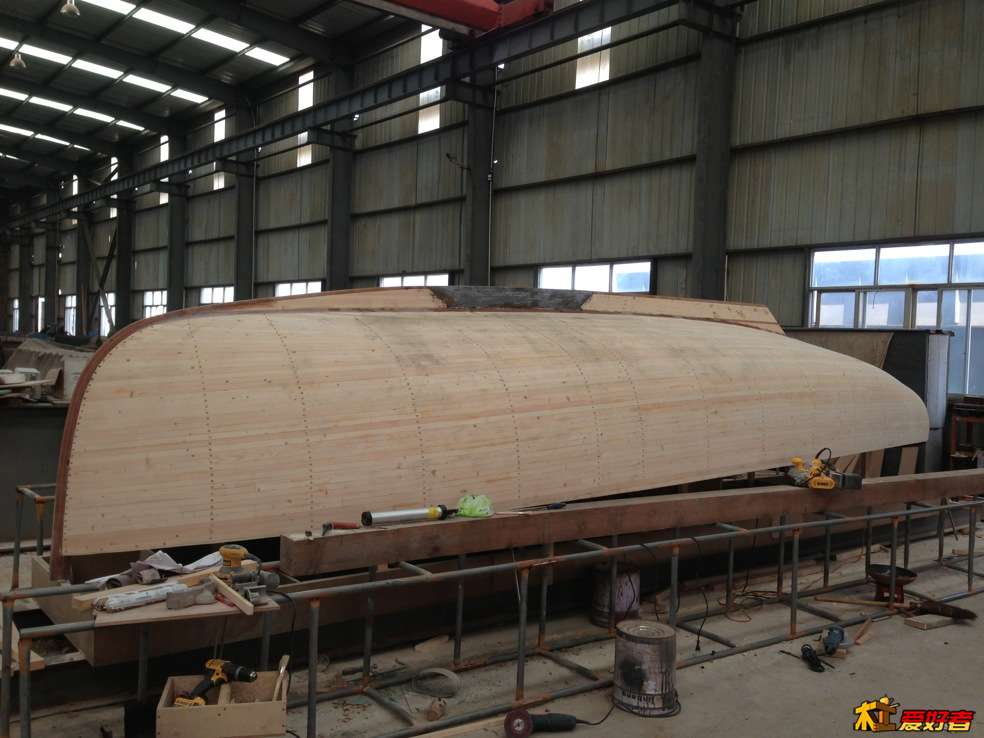

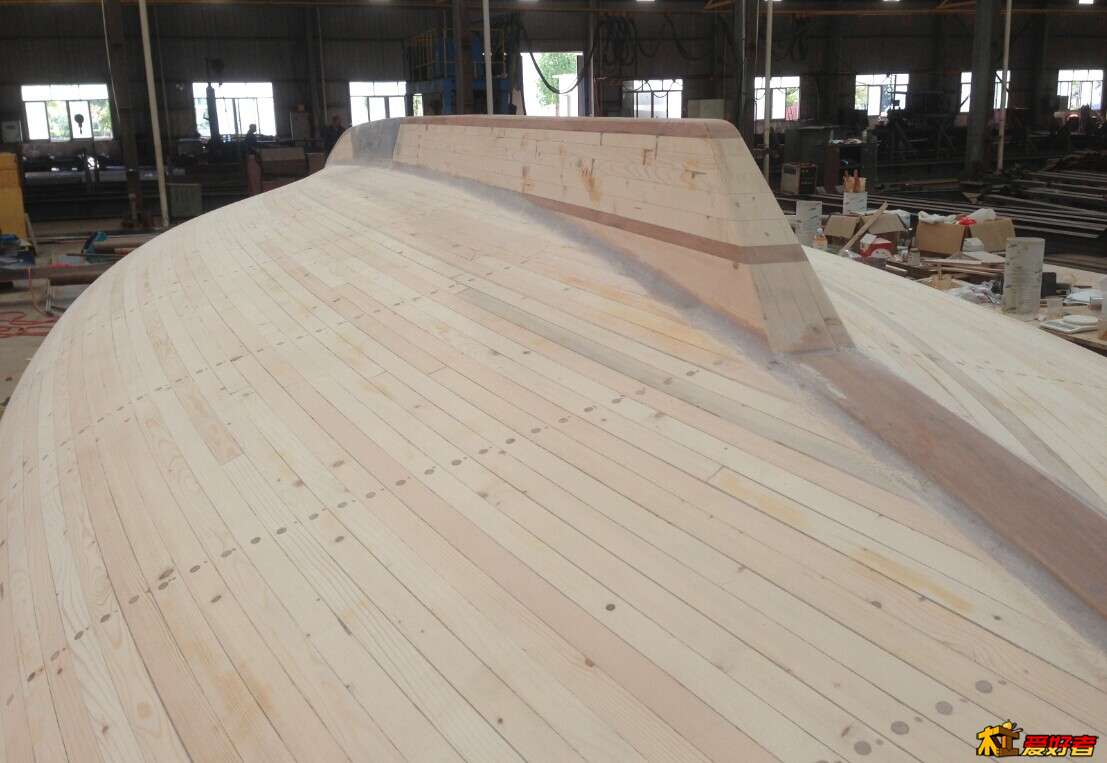

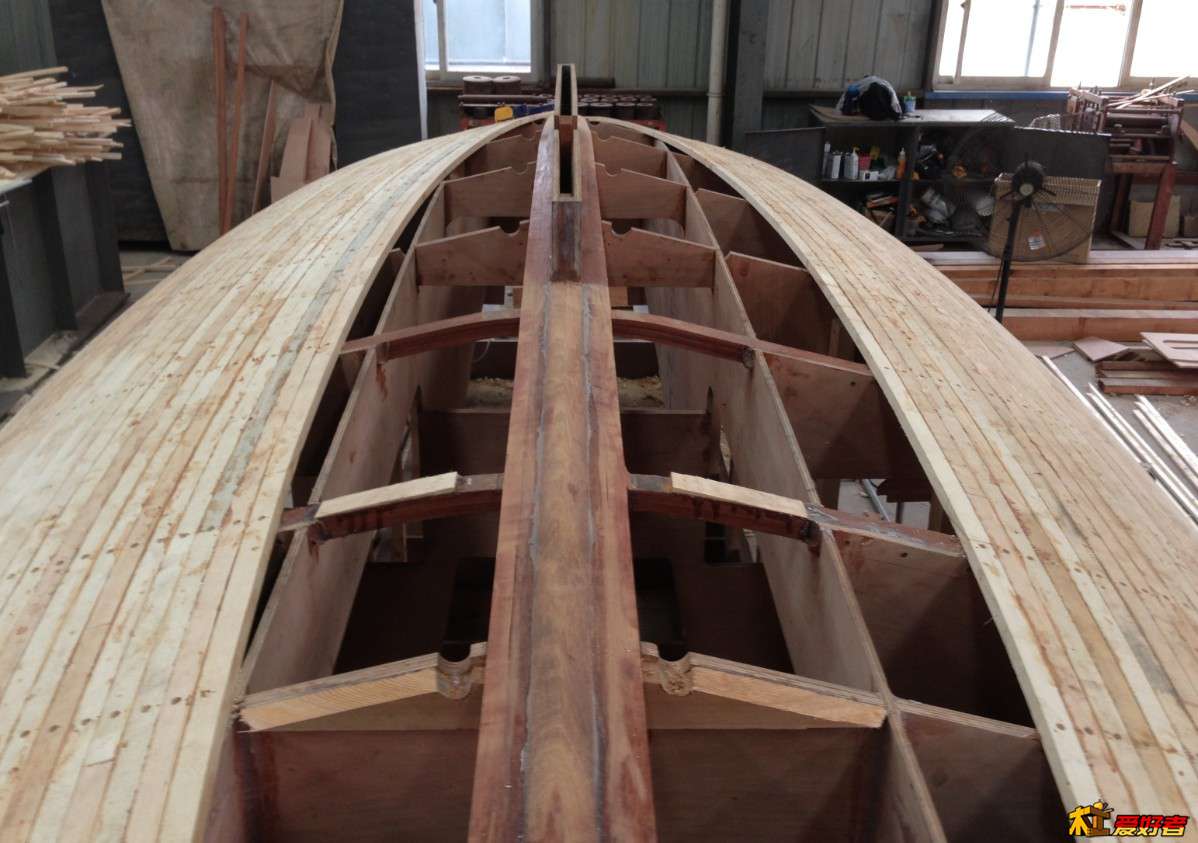

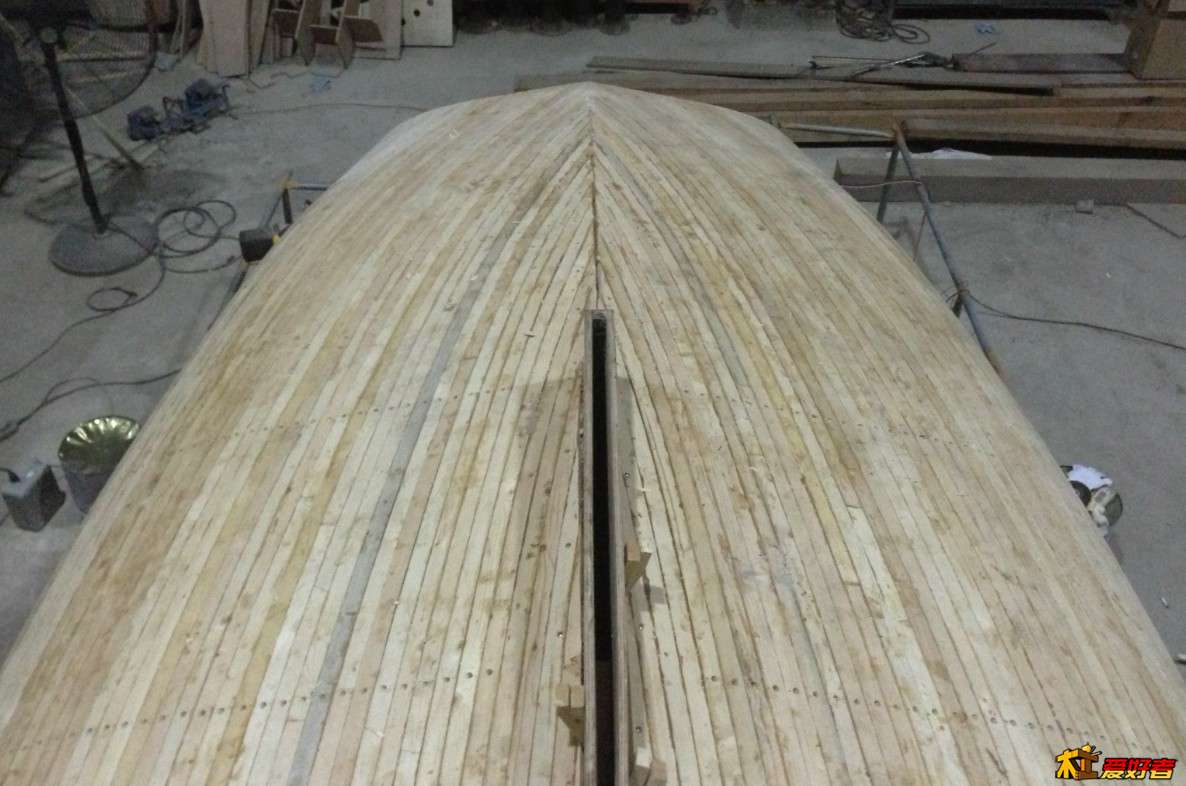

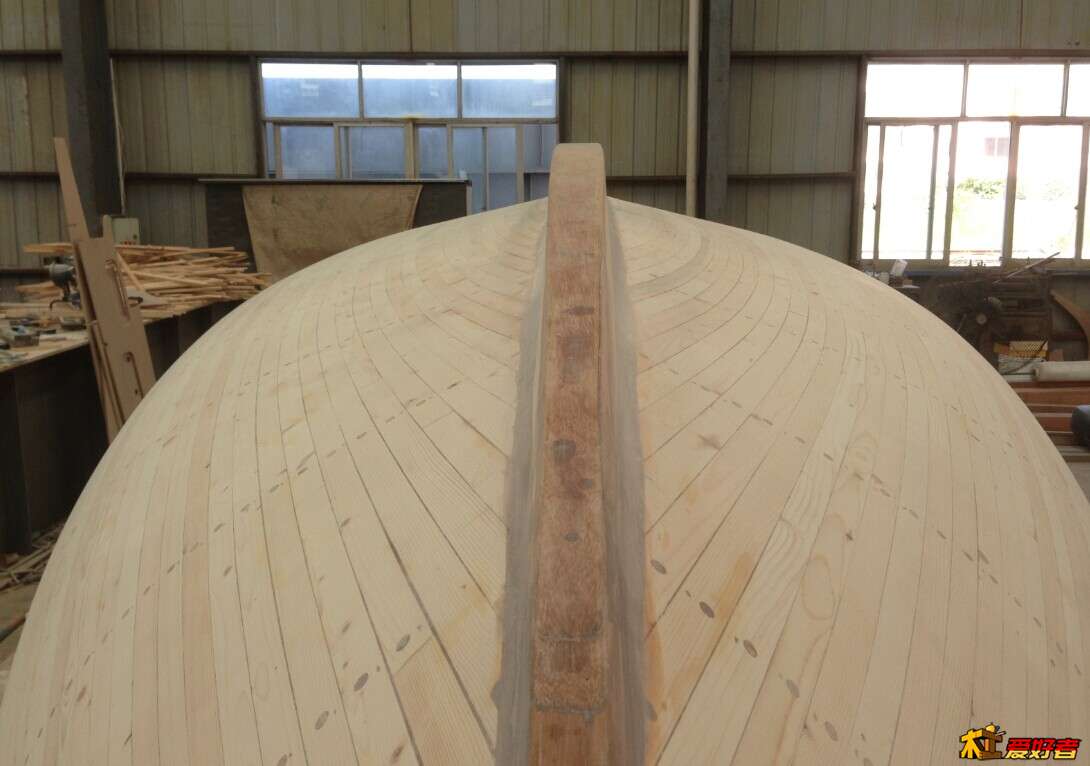

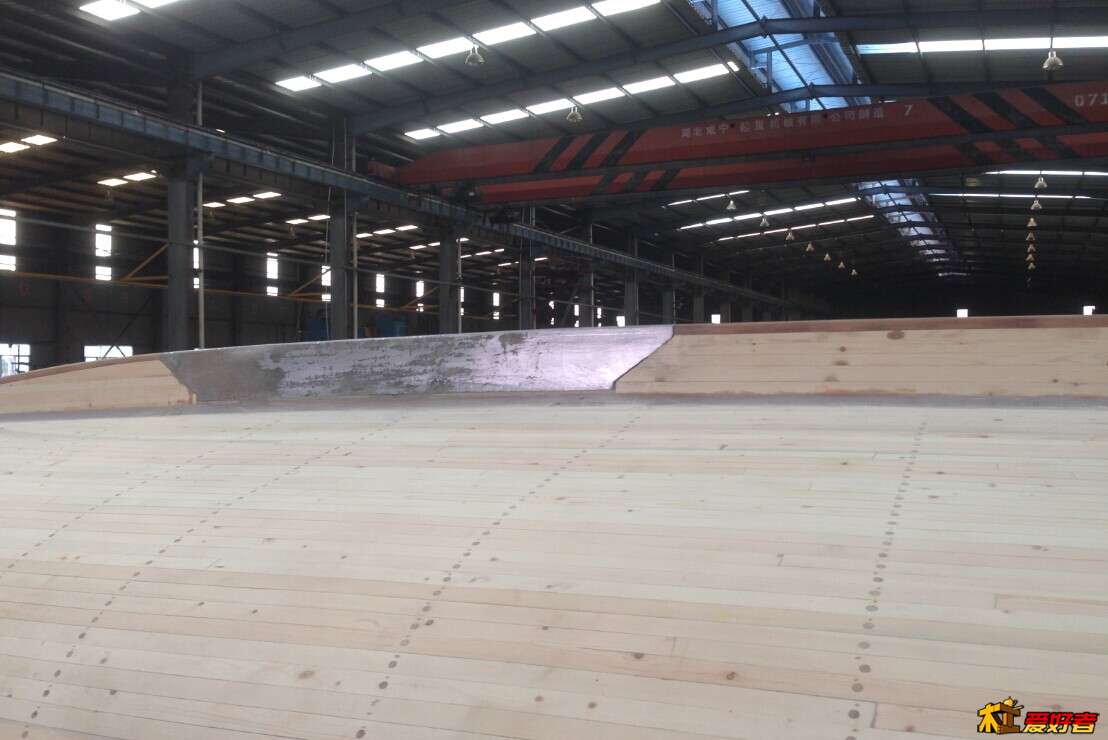

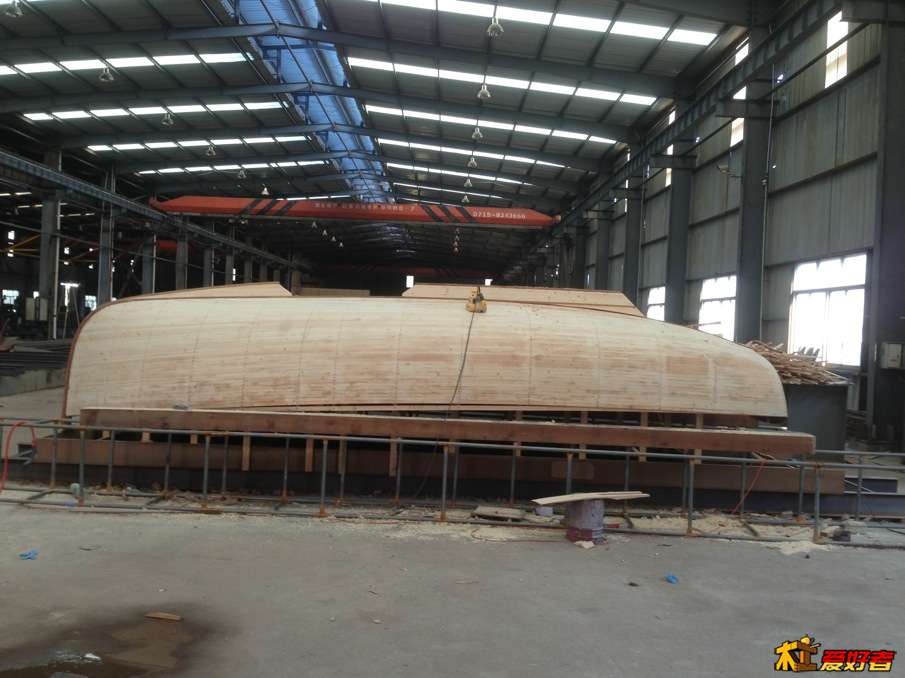

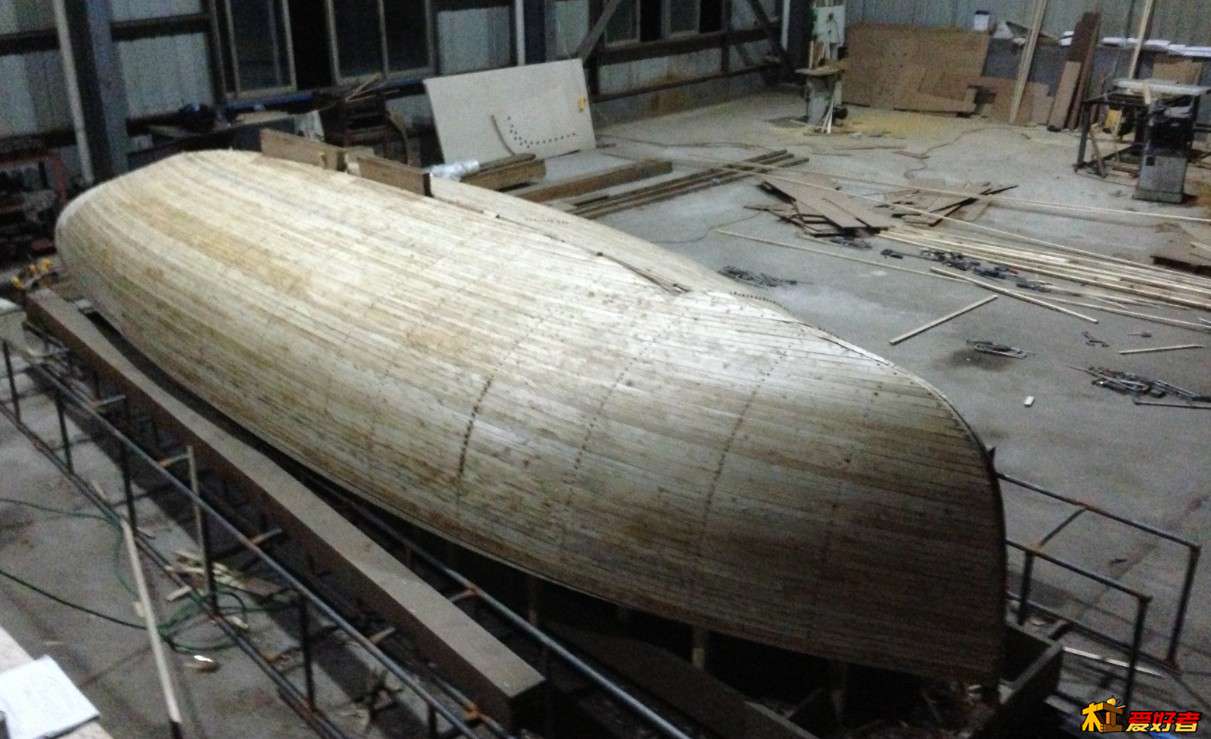

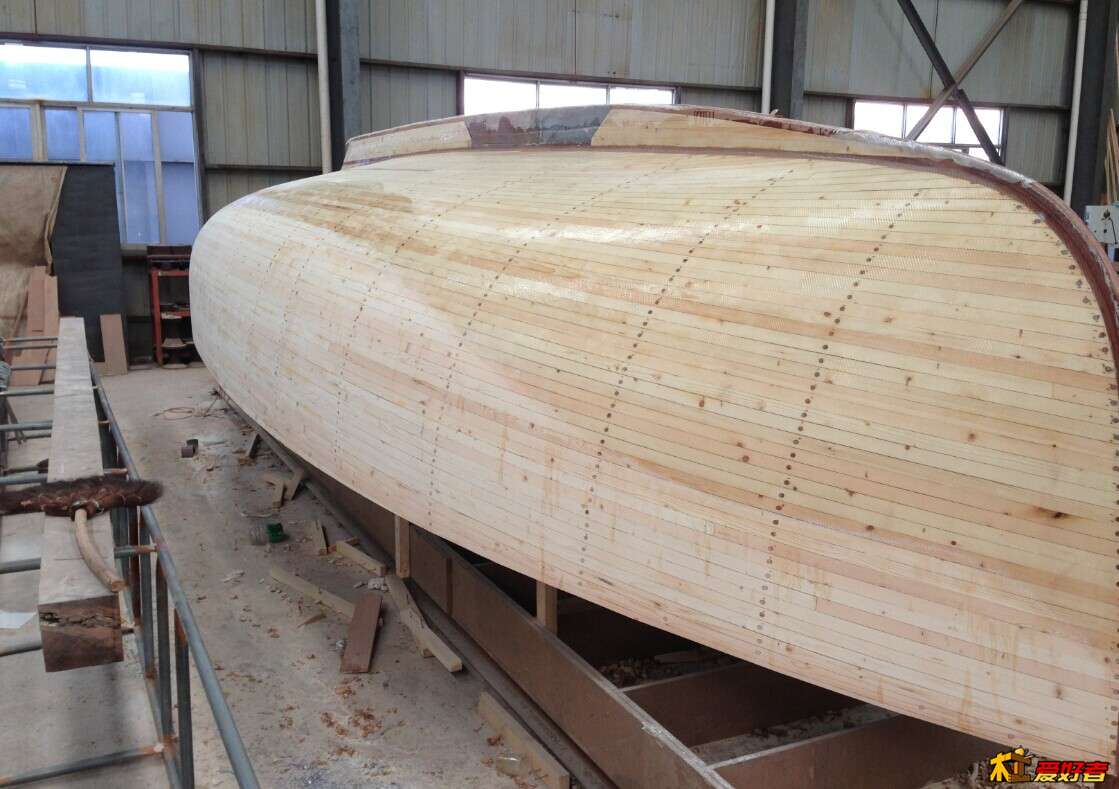

总算是搞完了，开始做外龙骨

居家男人

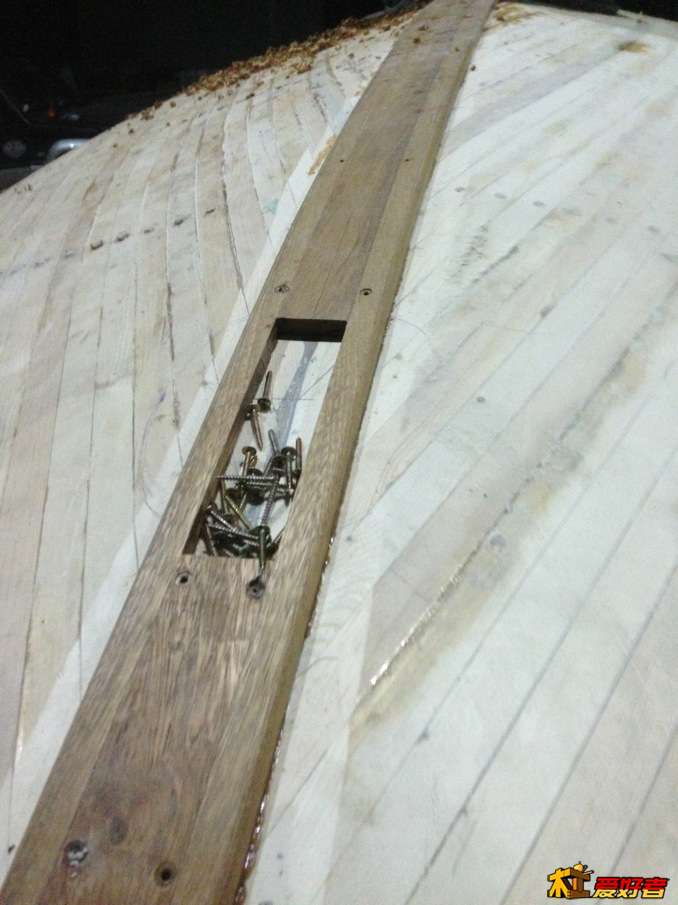

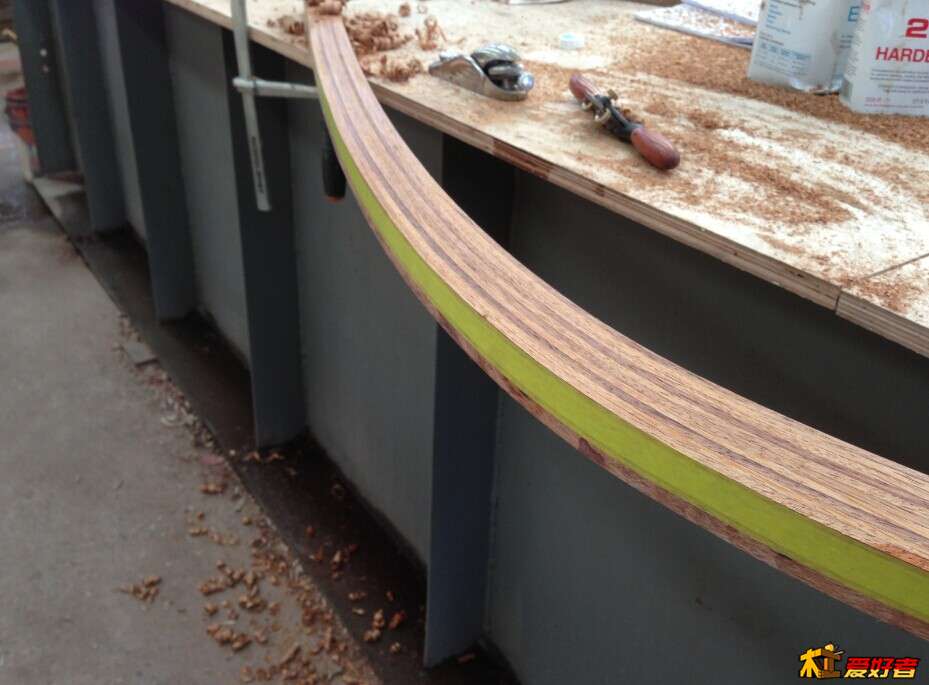

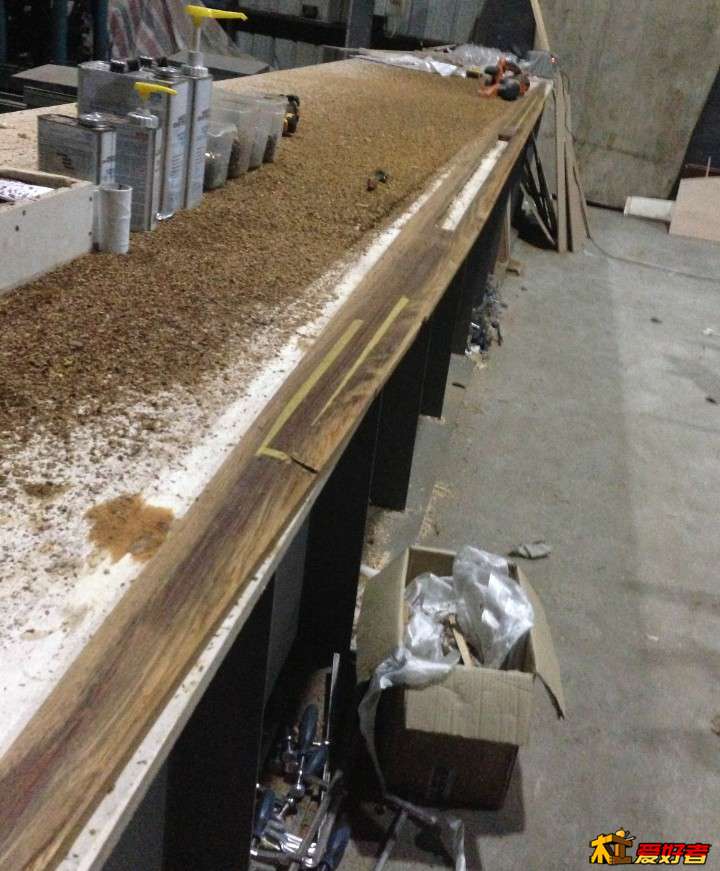

用菠萝格做底部龙骨

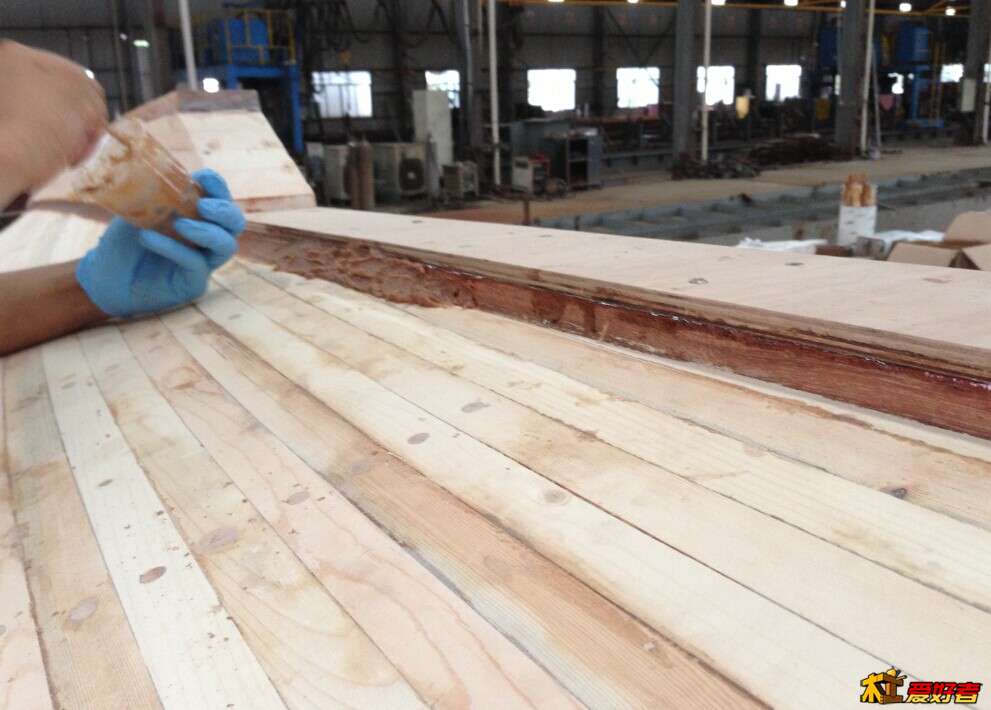

粘合



把尾部刨成平面



定曲面，划线

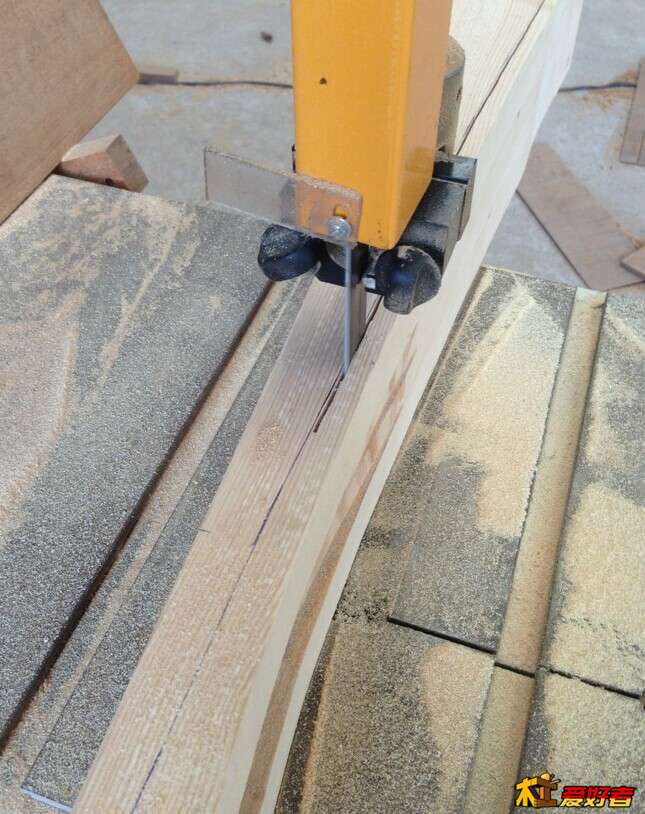

带锯下料


粘合

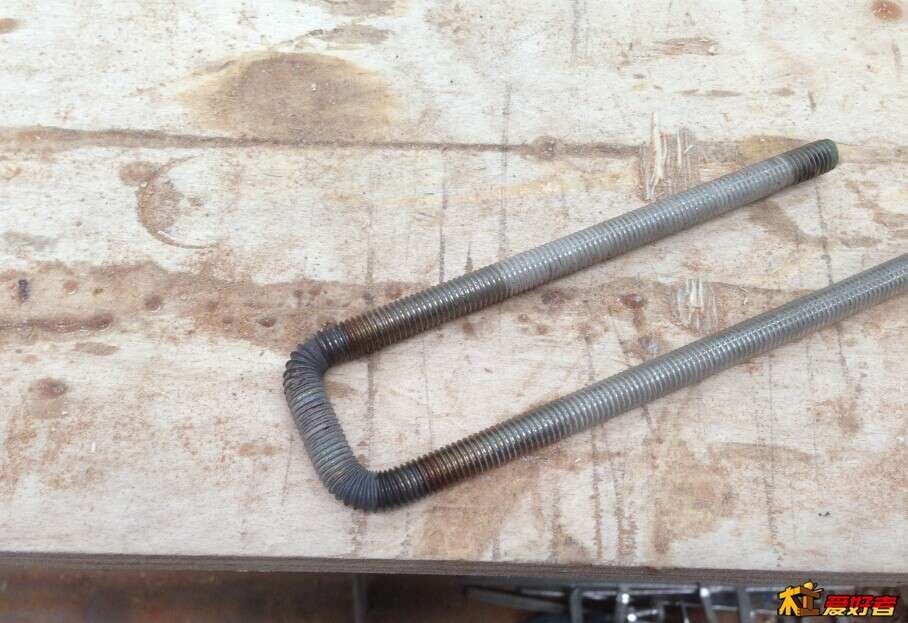

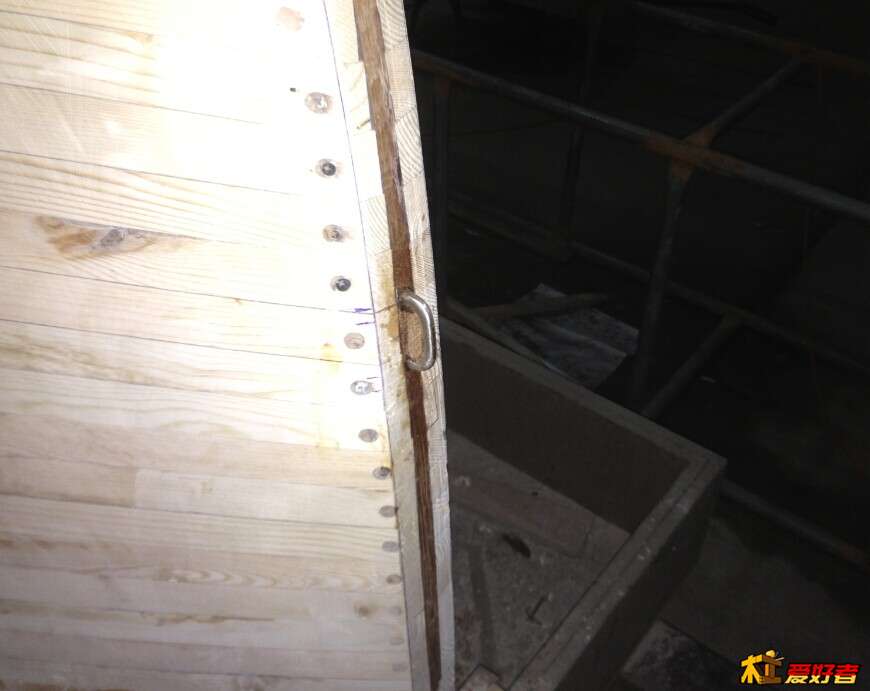

用不锈钢弯的拖船勾

预埋

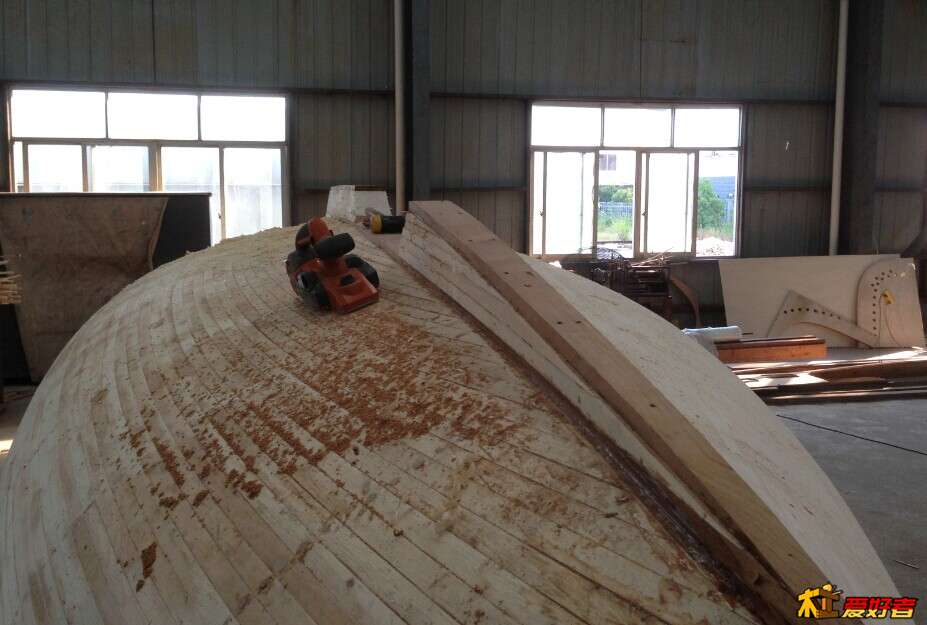

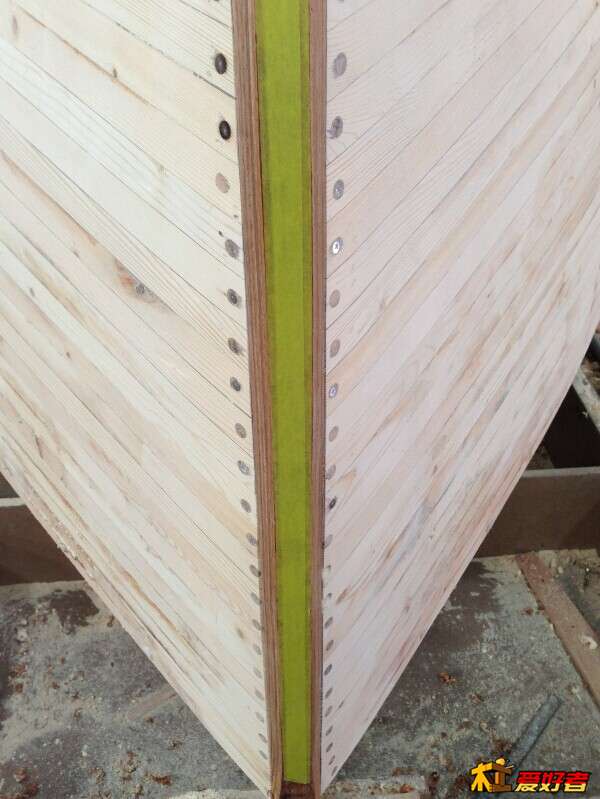

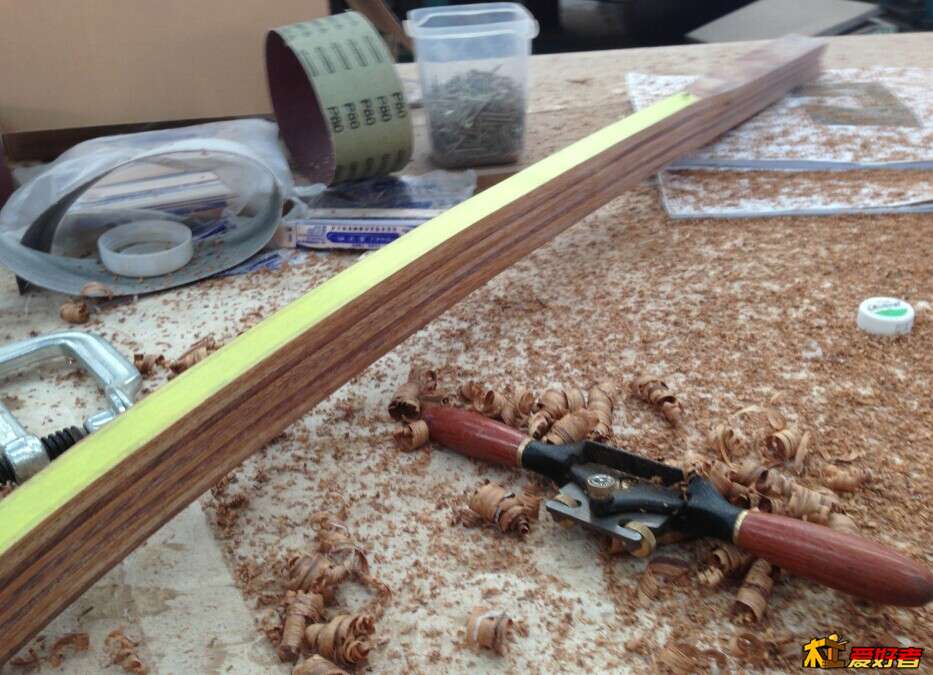

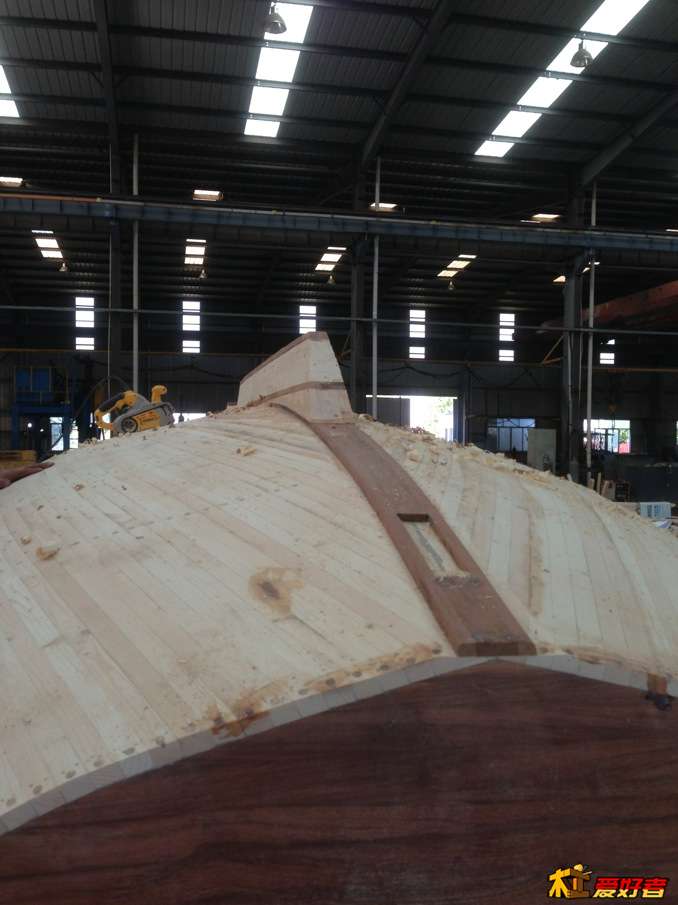

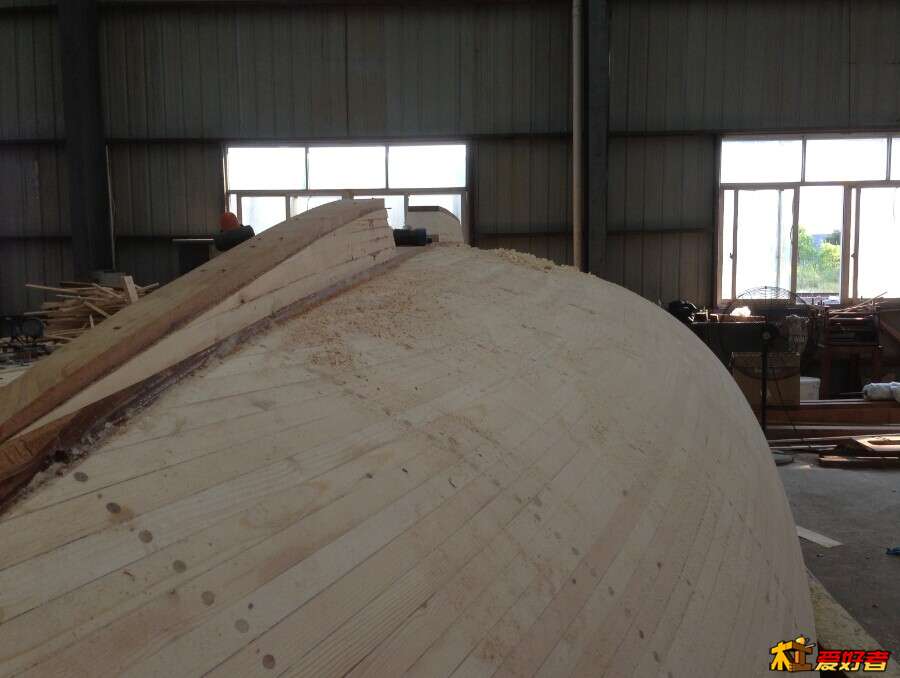

把船首龙骨刨成斜面

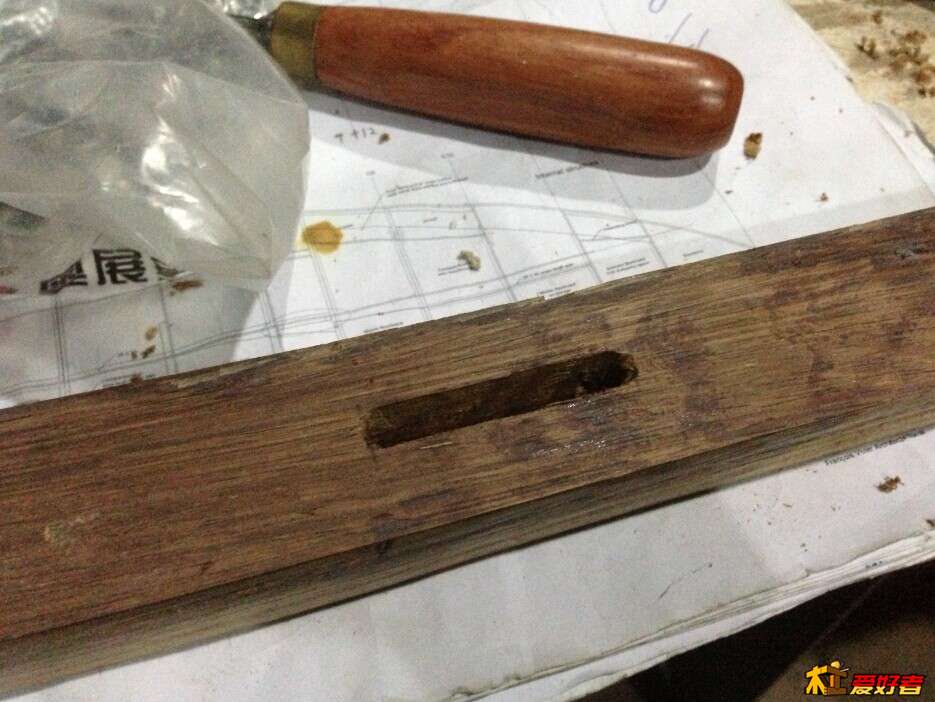

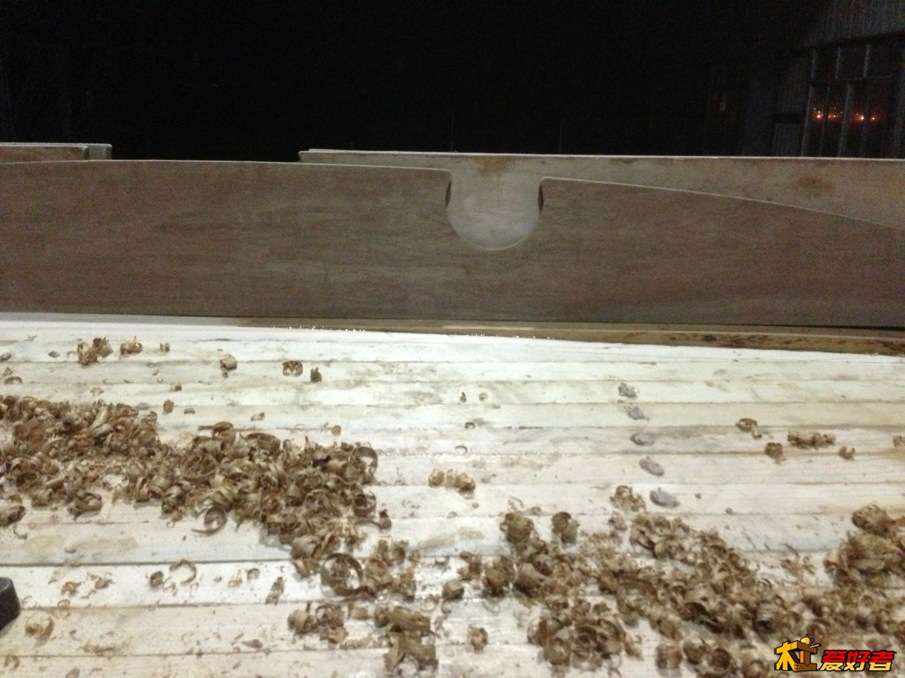

在拖勾位置开槽


试组装

在细修斜面

粘合

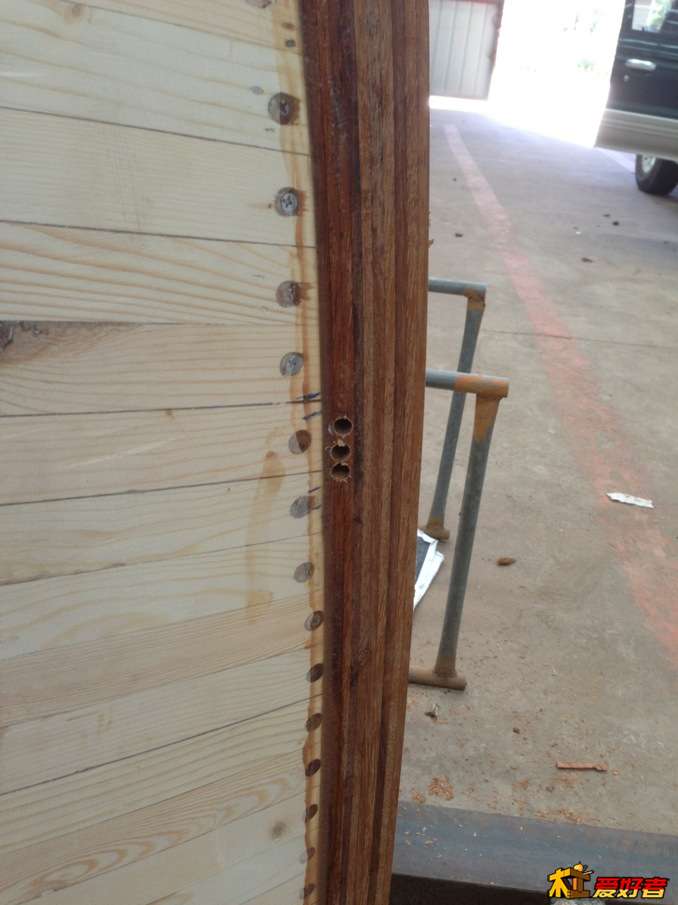

挖拖勾的孔

完成

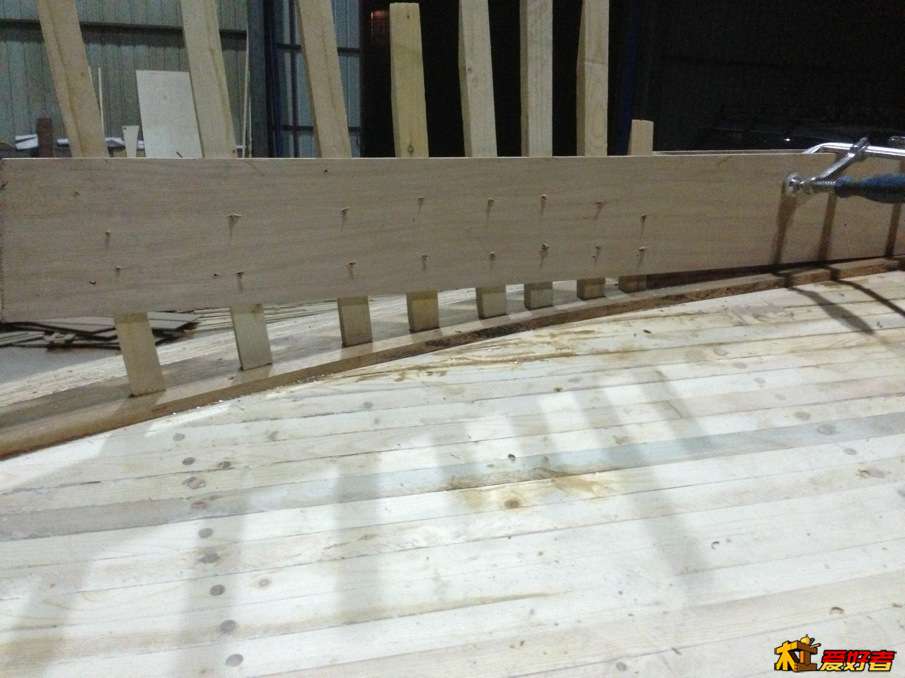

继续叠加龙骨


最外层铺一片菠萝格，增加强度


修整


初步打磨

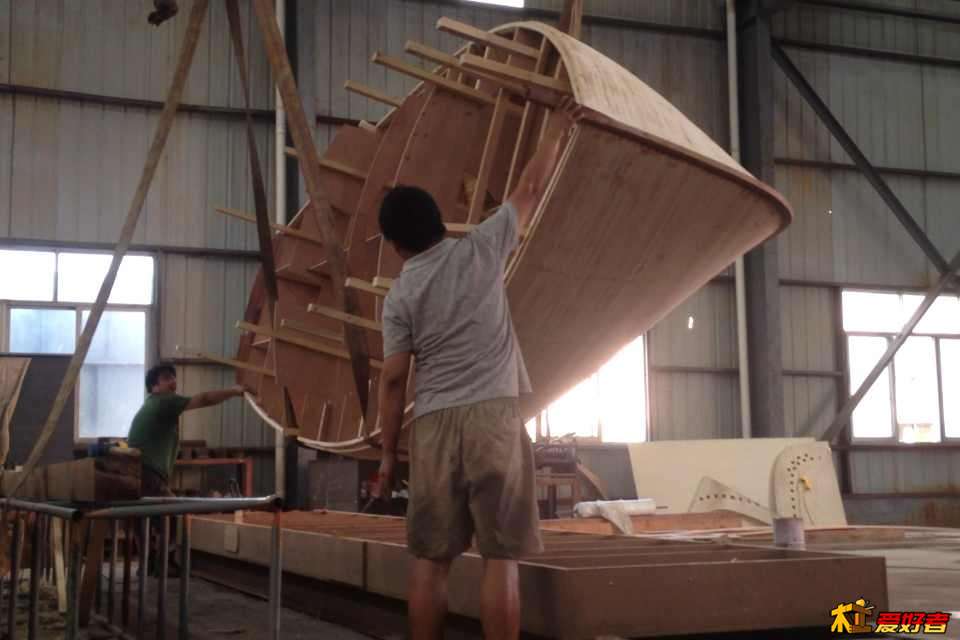

第一次翻边


正着看初步有点气势罗





吊装发动机，重新定位，因为图纸原配是用4p的动力，考虑到我是在江里面玩水有流速把动力加大到15p

发动机仓要重新定位


重新翻过来继续做龙骨，用胶水把根部做出弧形

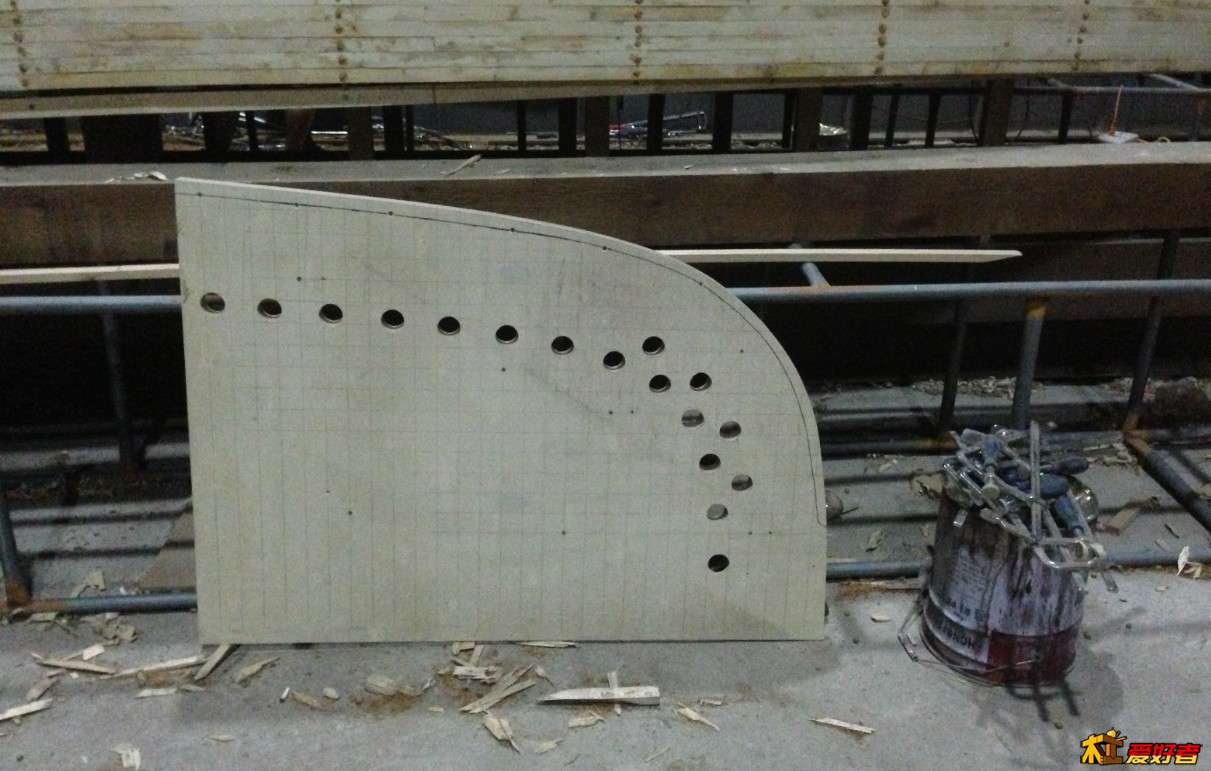

做配重铅块的模型

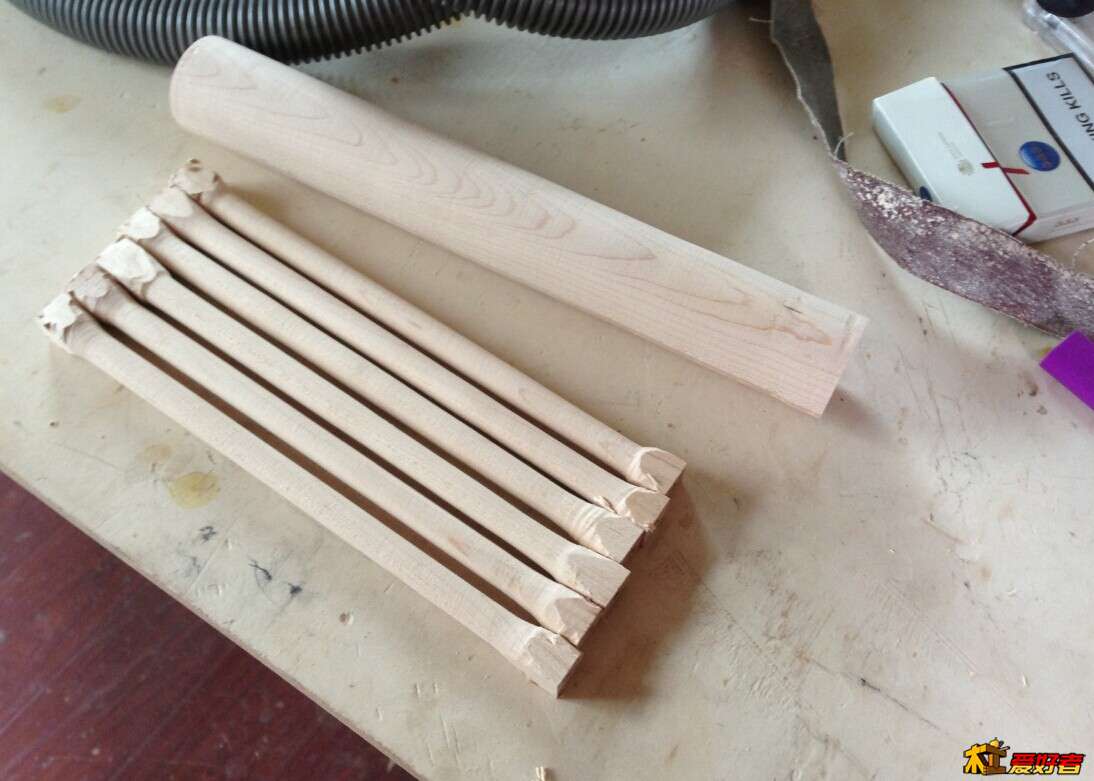

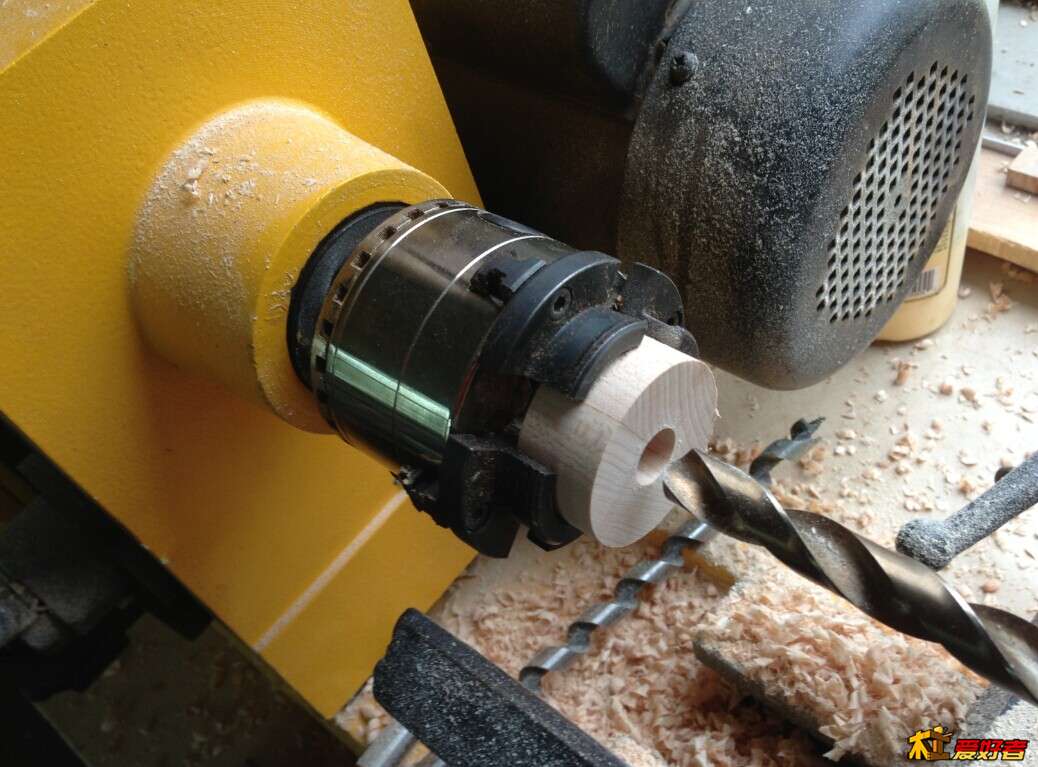

磨具里面预留的螺丝位置，用木头车出来

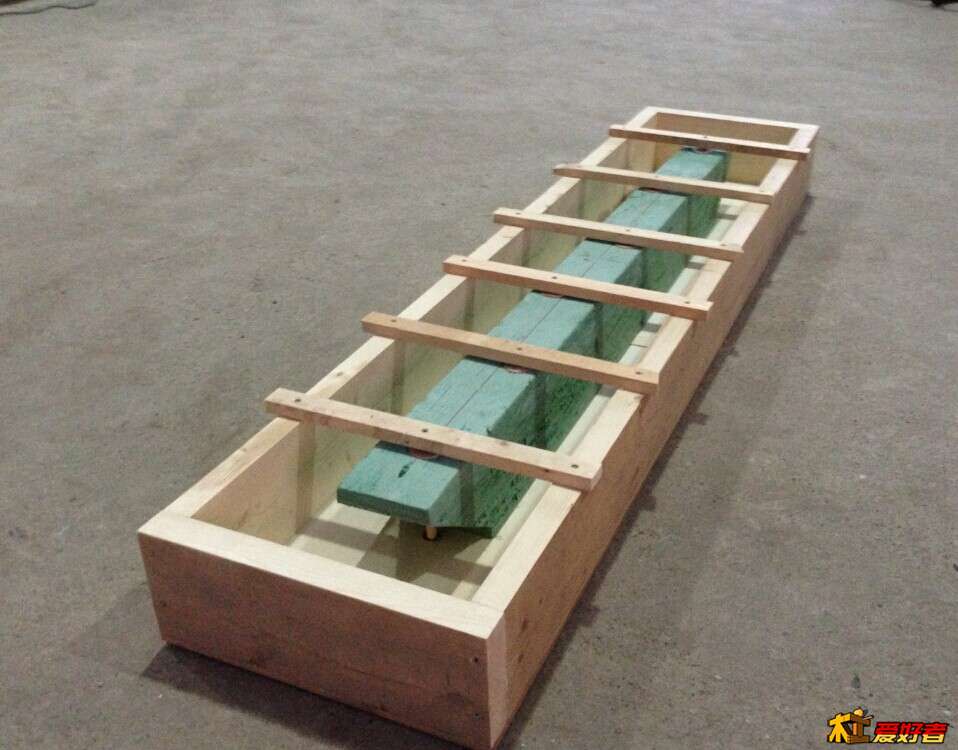

阳模

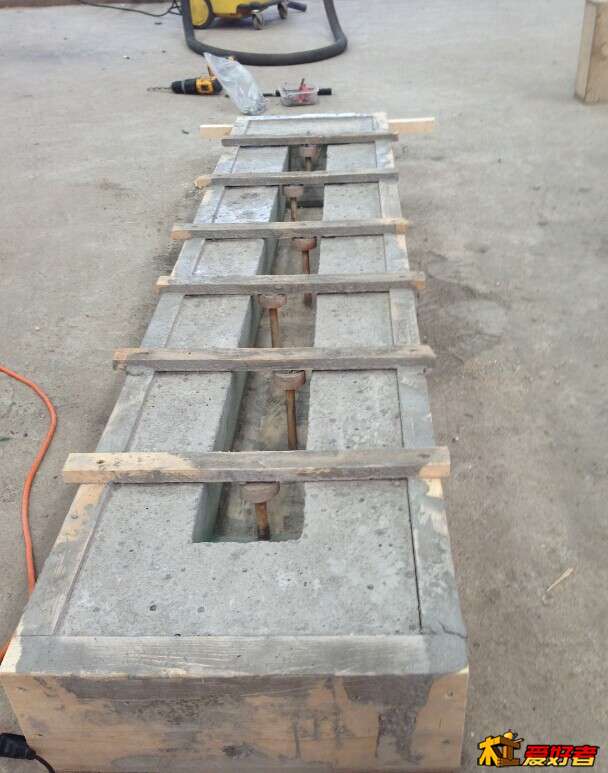

灌上水泥

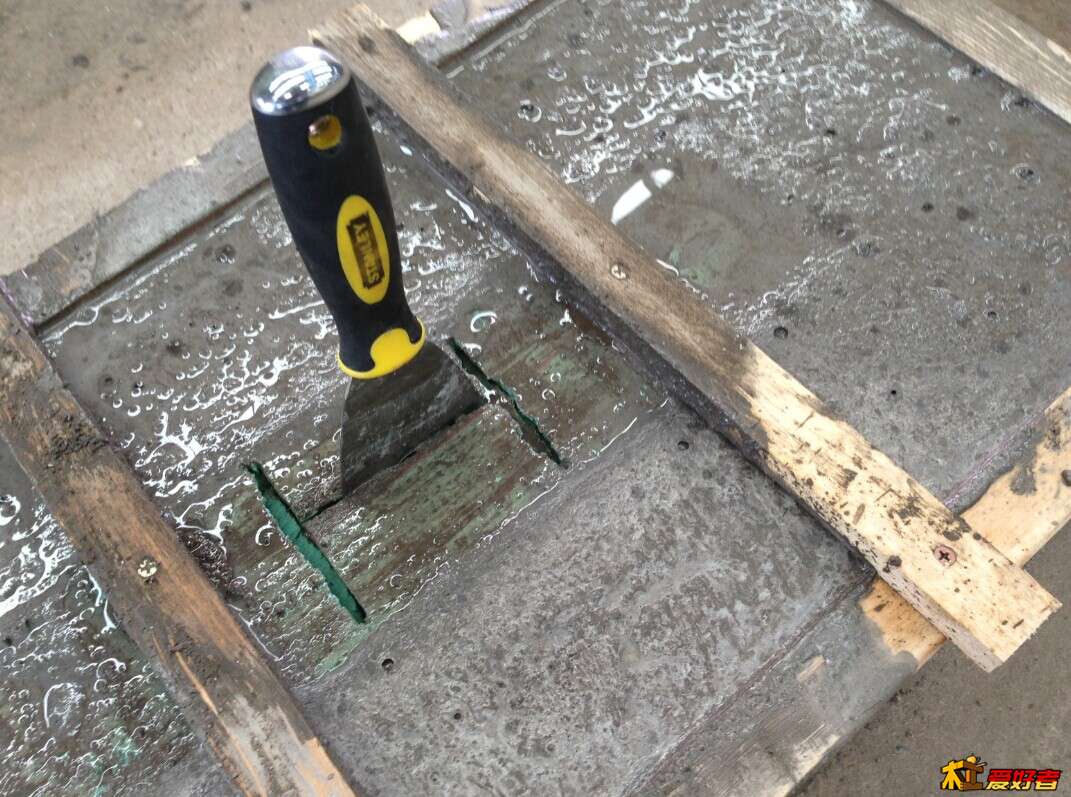

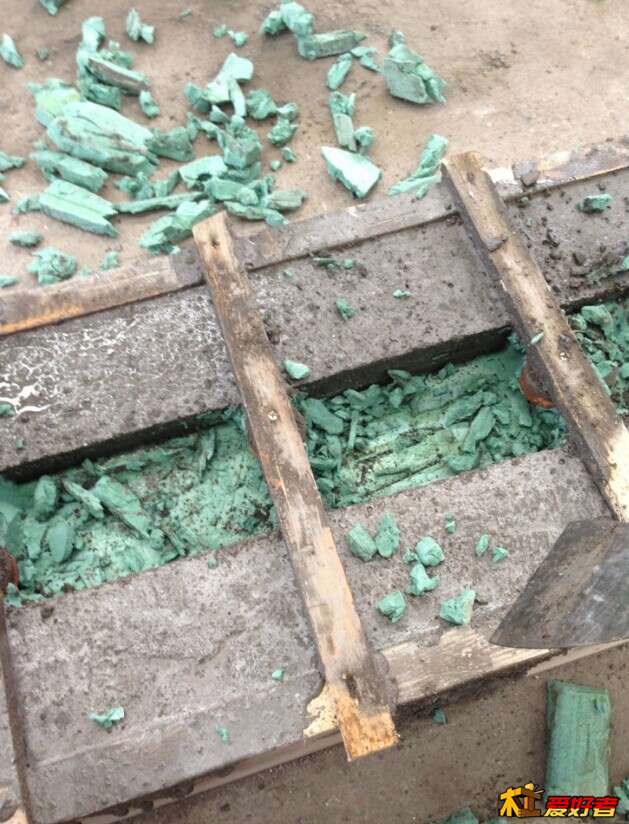

把泡木挖掉

模具做好了

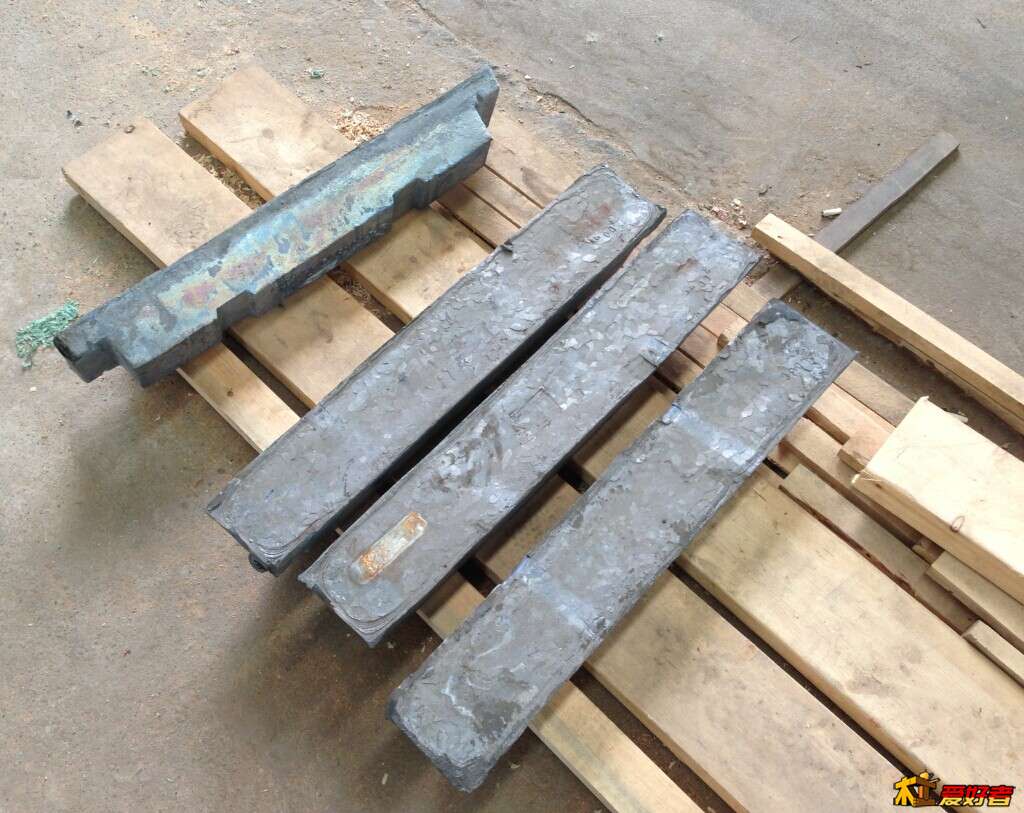

200kg铅块

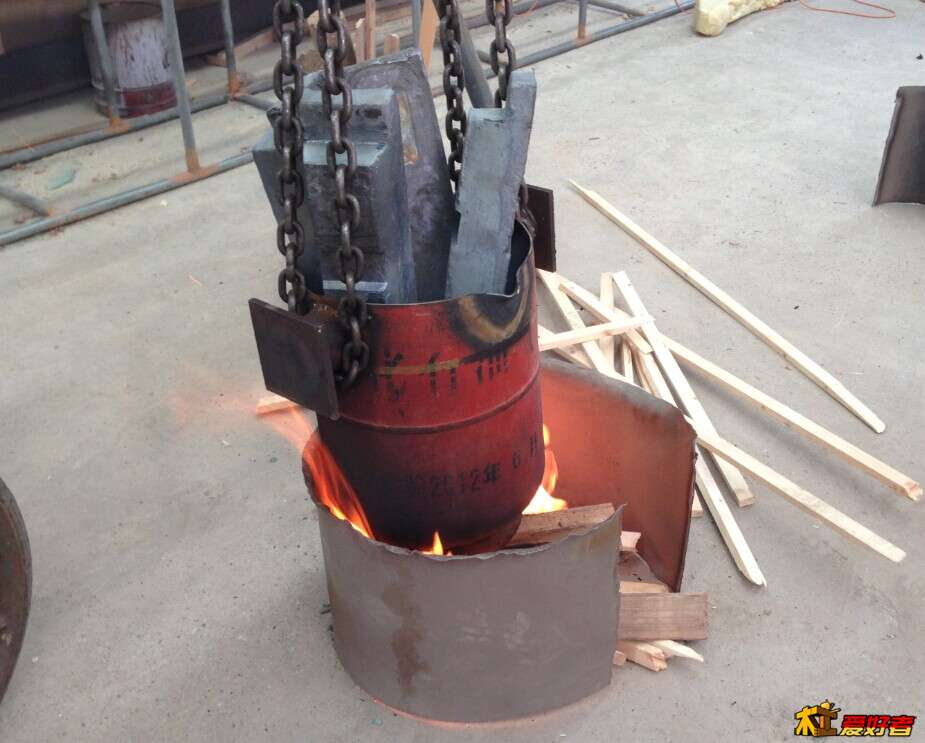

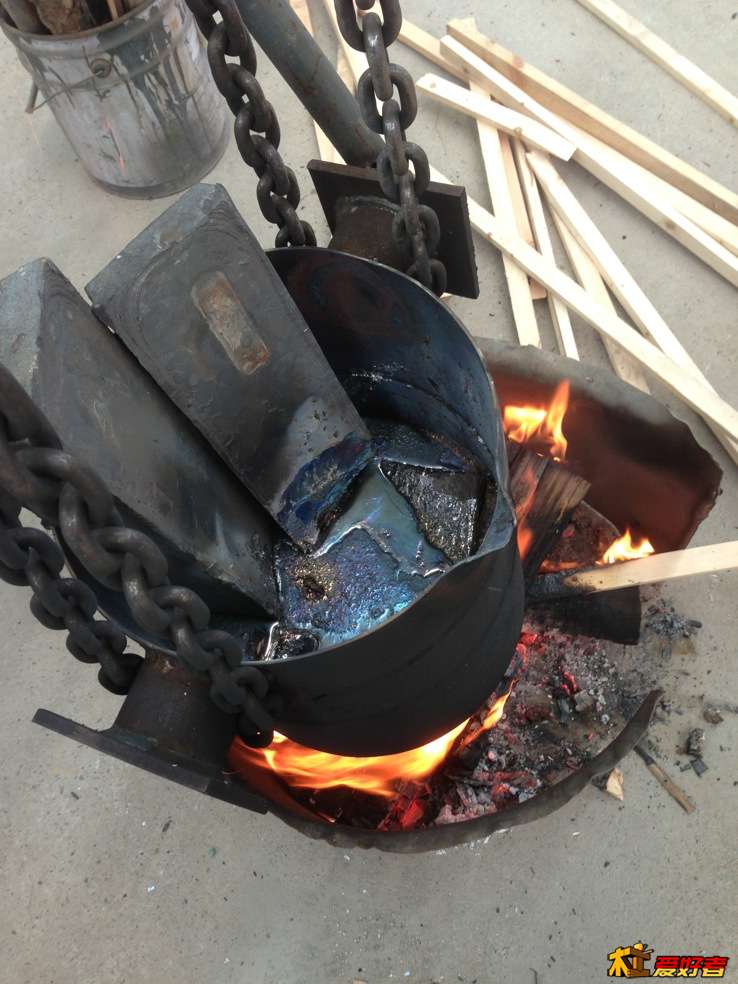

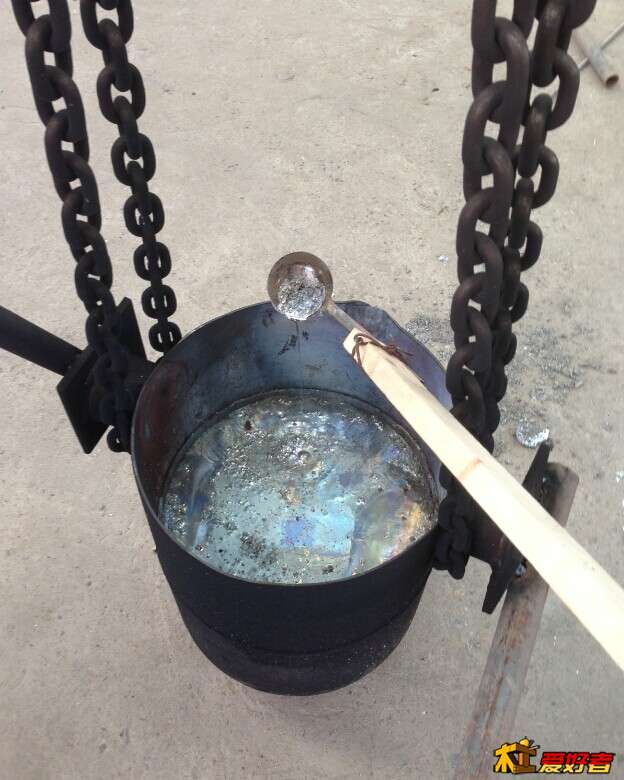

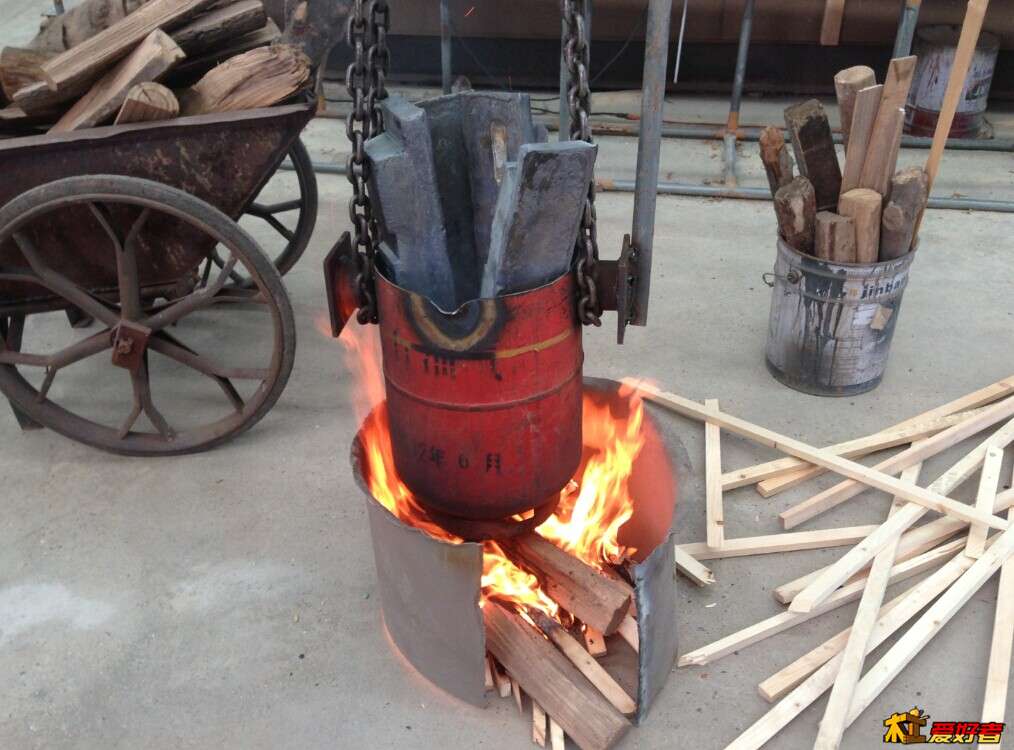

开煮！

去渣滓

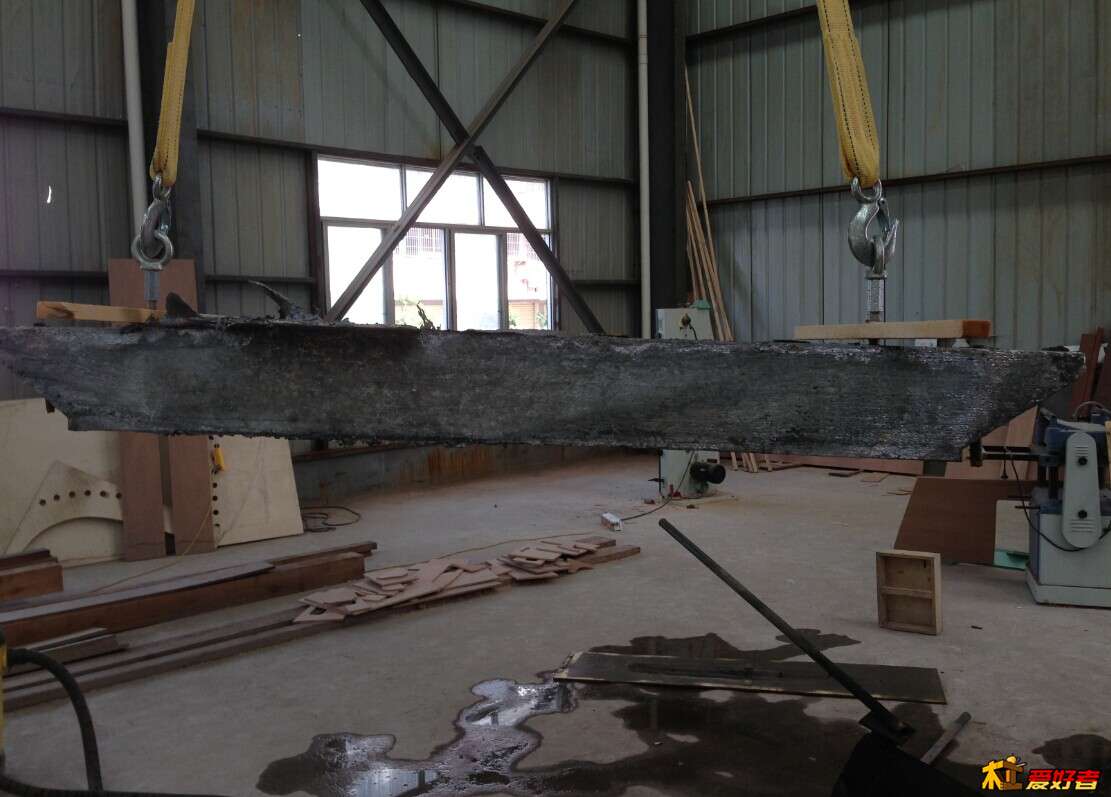

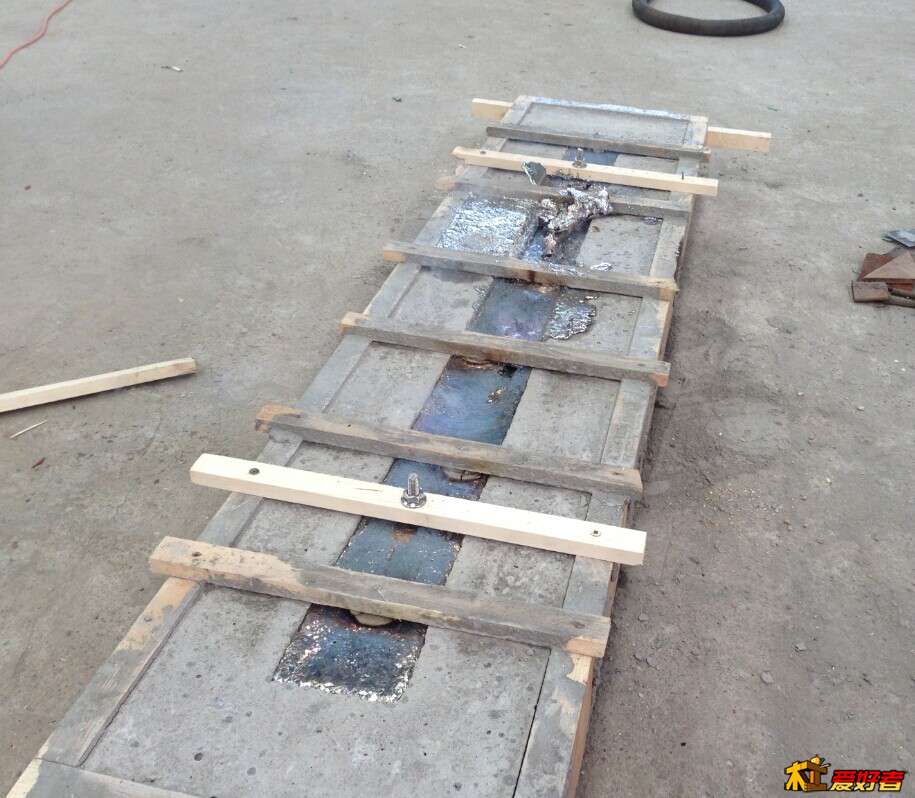

铸造成功






安装，打磨完成






全面打磨完成

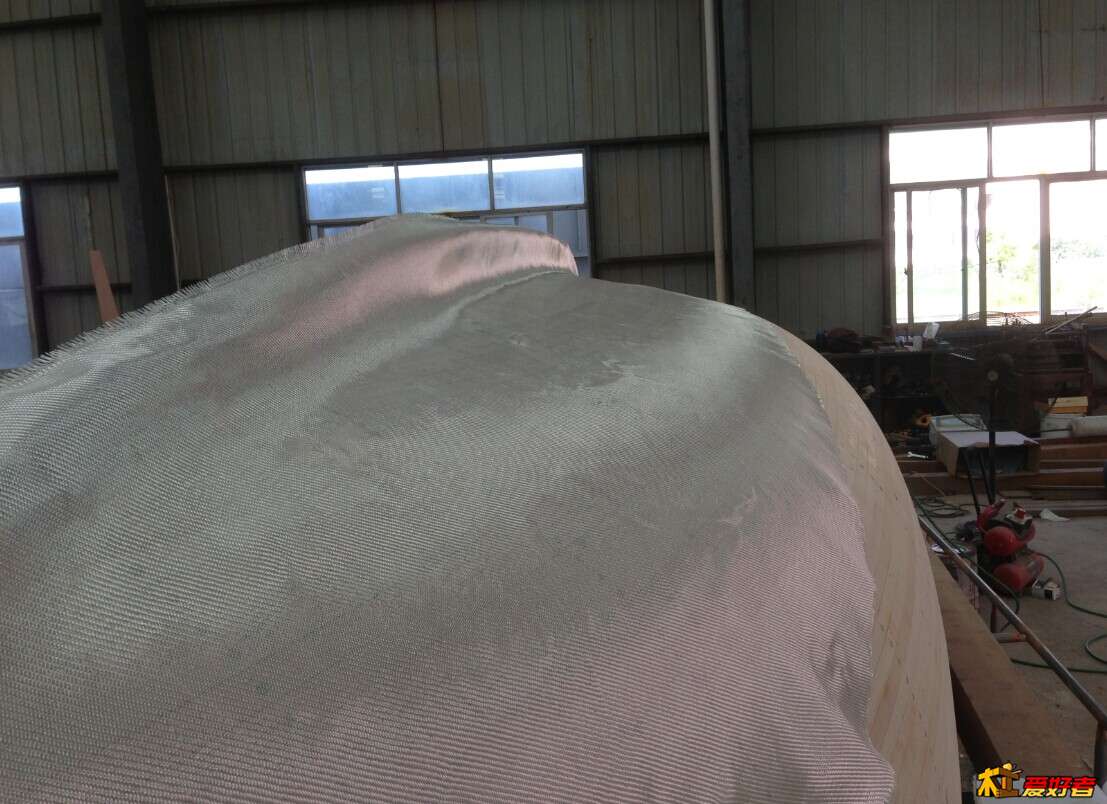

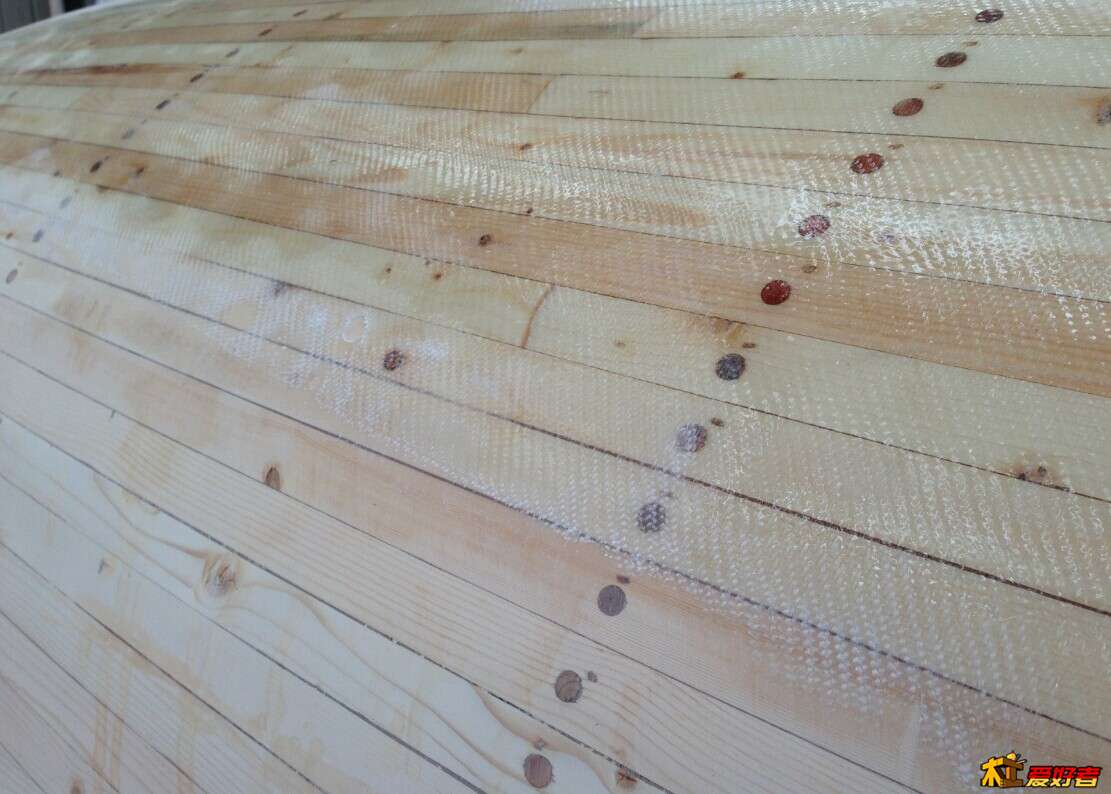

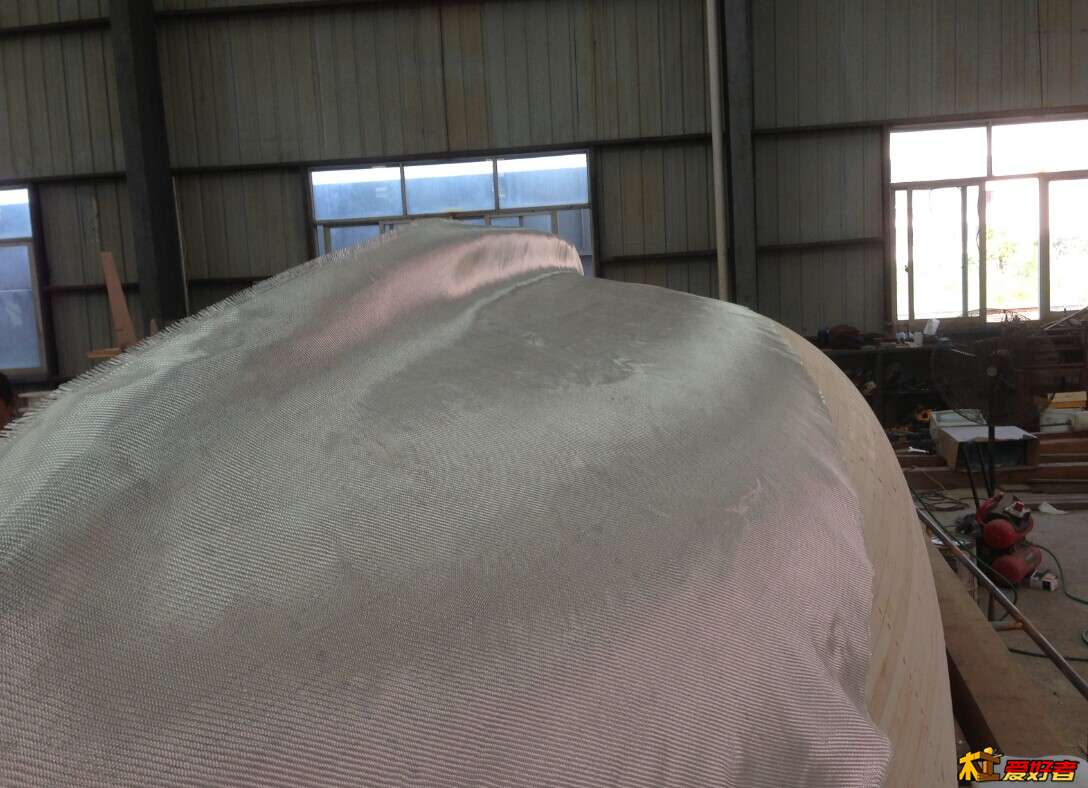

开始铺玻璃钢布

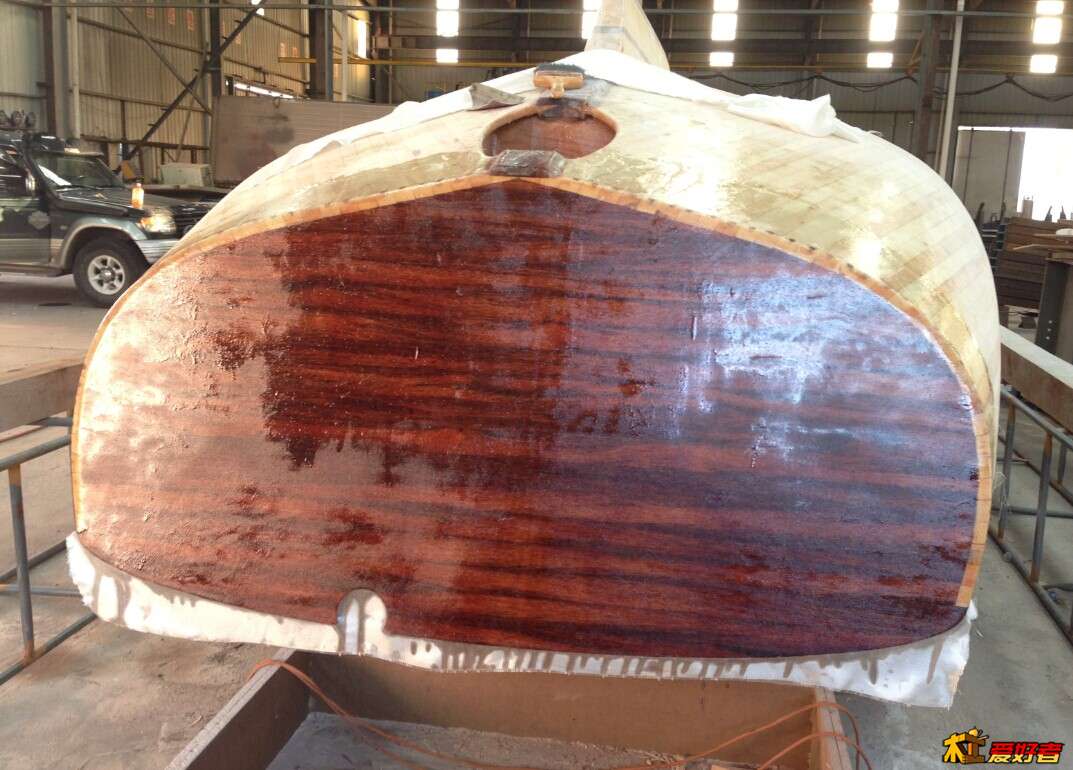

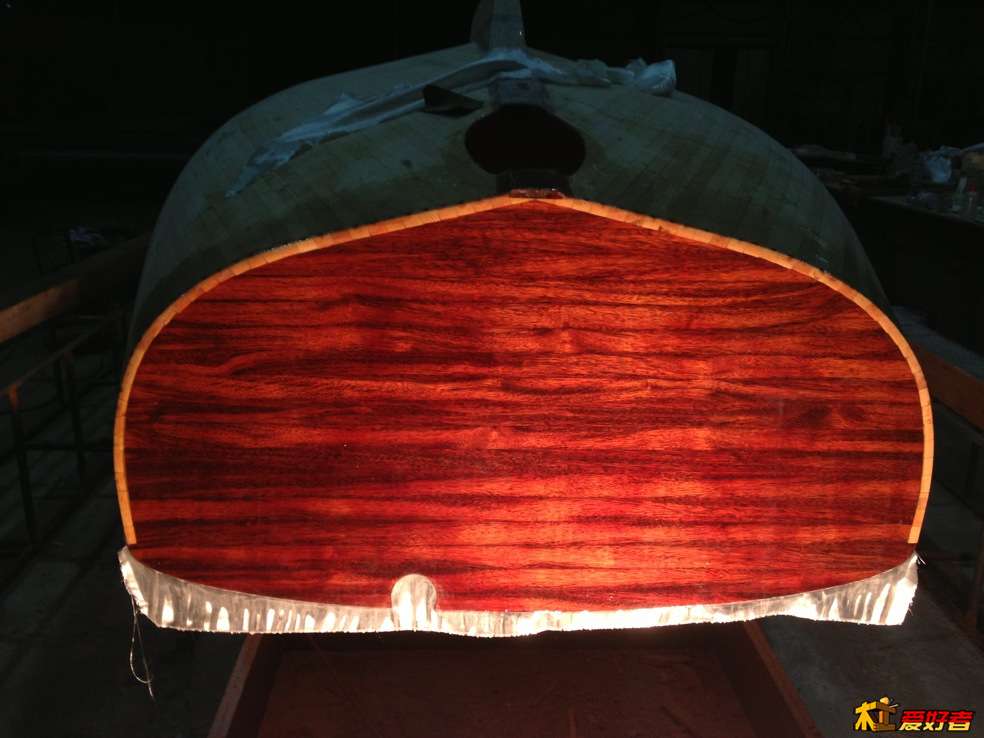

尾部也上了一层薄的

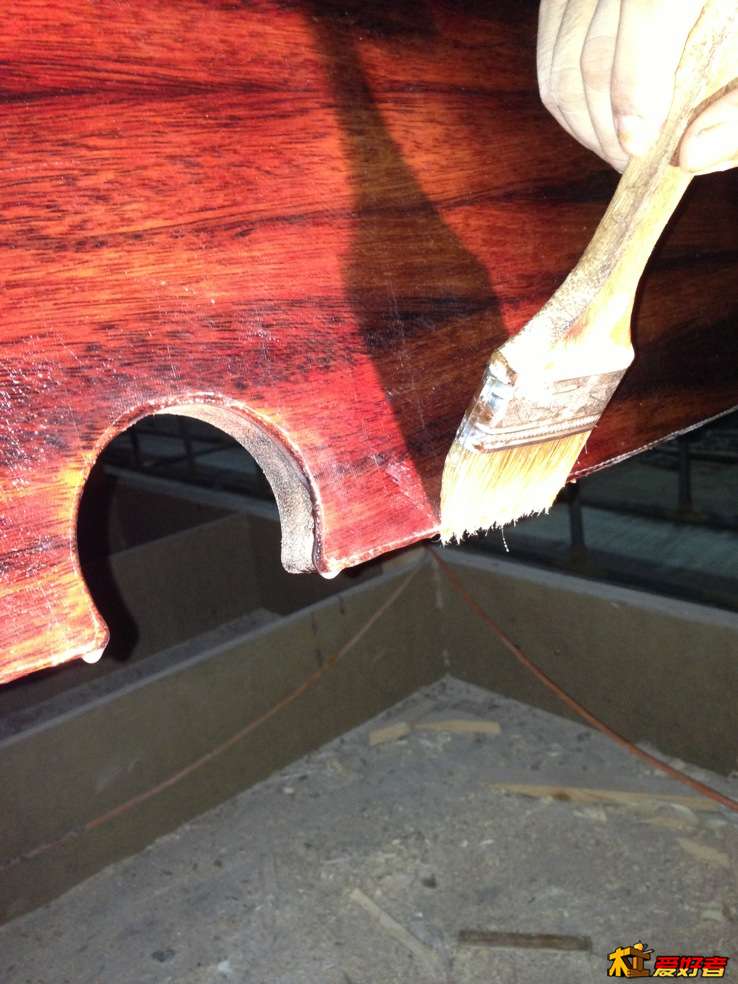

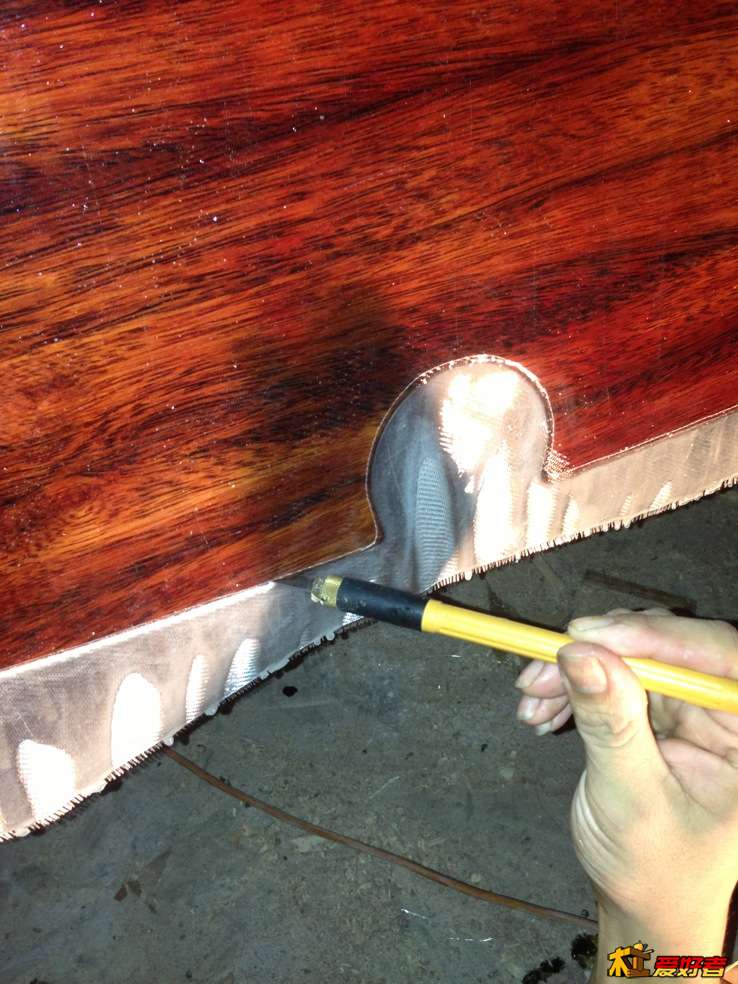

铺好以后完全看不出来，可以漏出来漂亮的木纹



第二层

船用的腻子和油漆好贵啊！

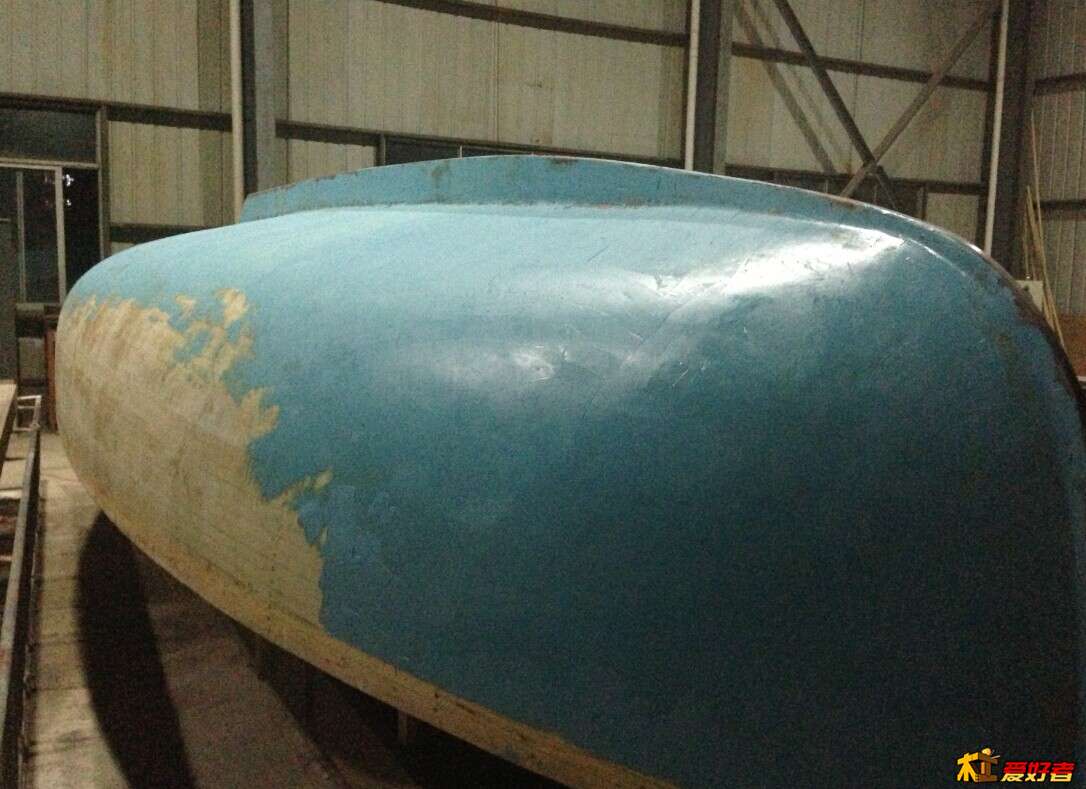

开始上腻子

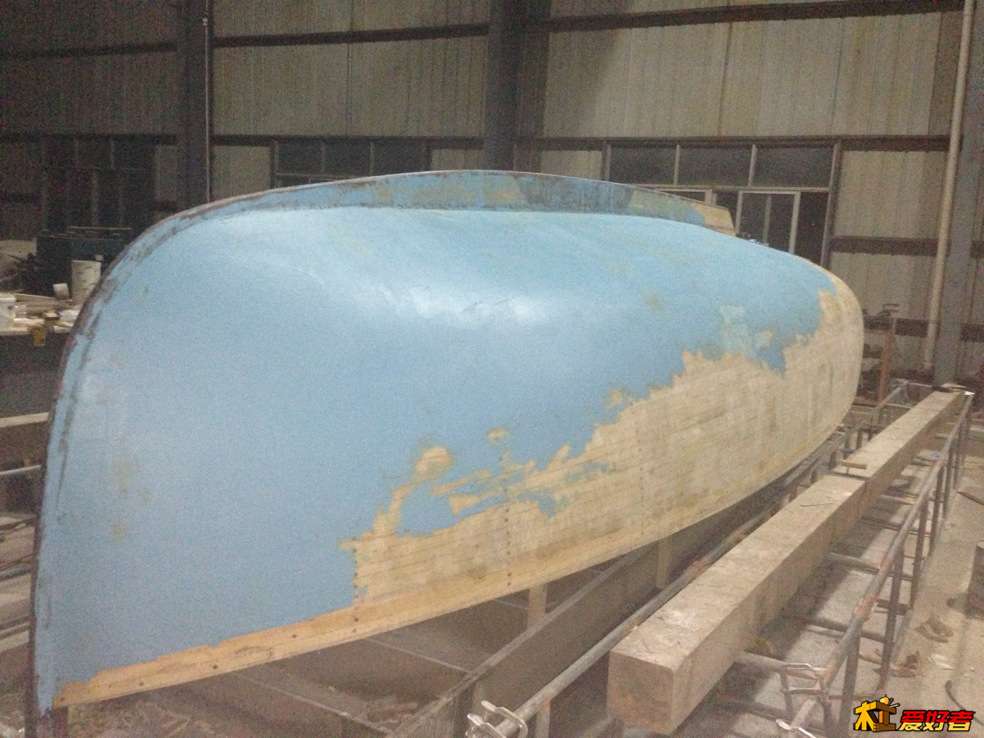

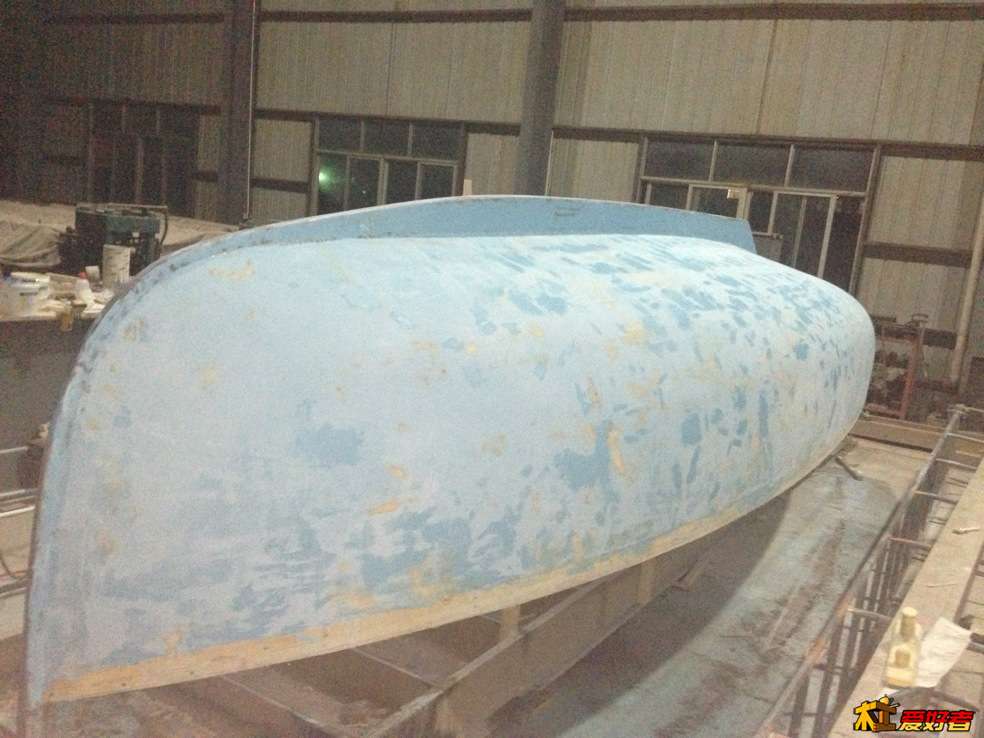

无数遍的磨和补

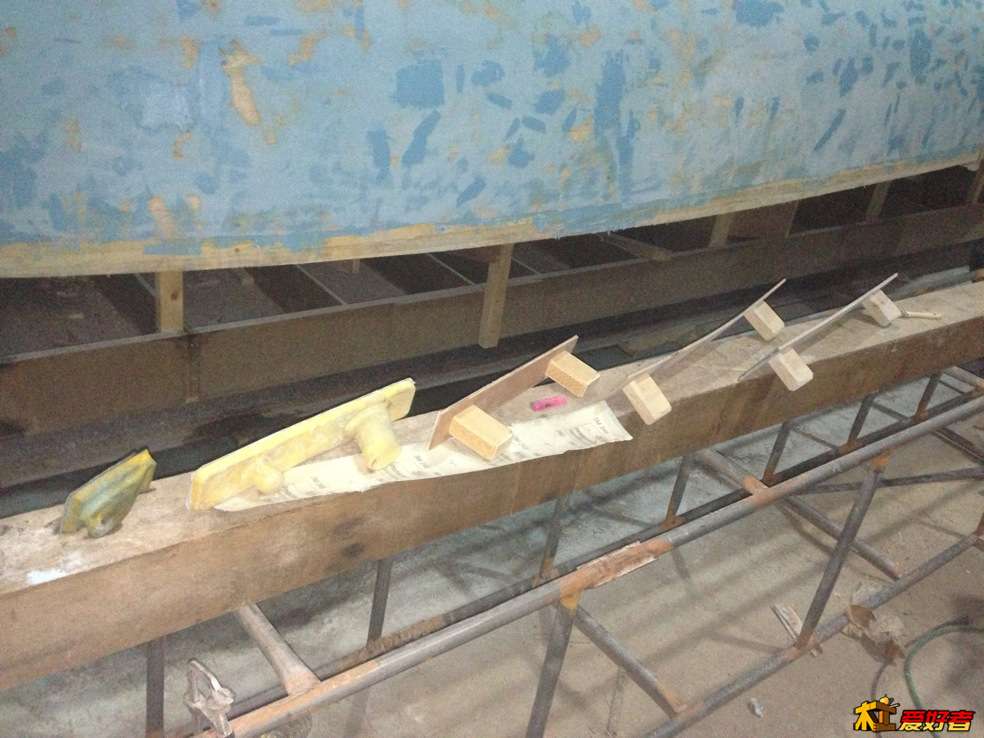

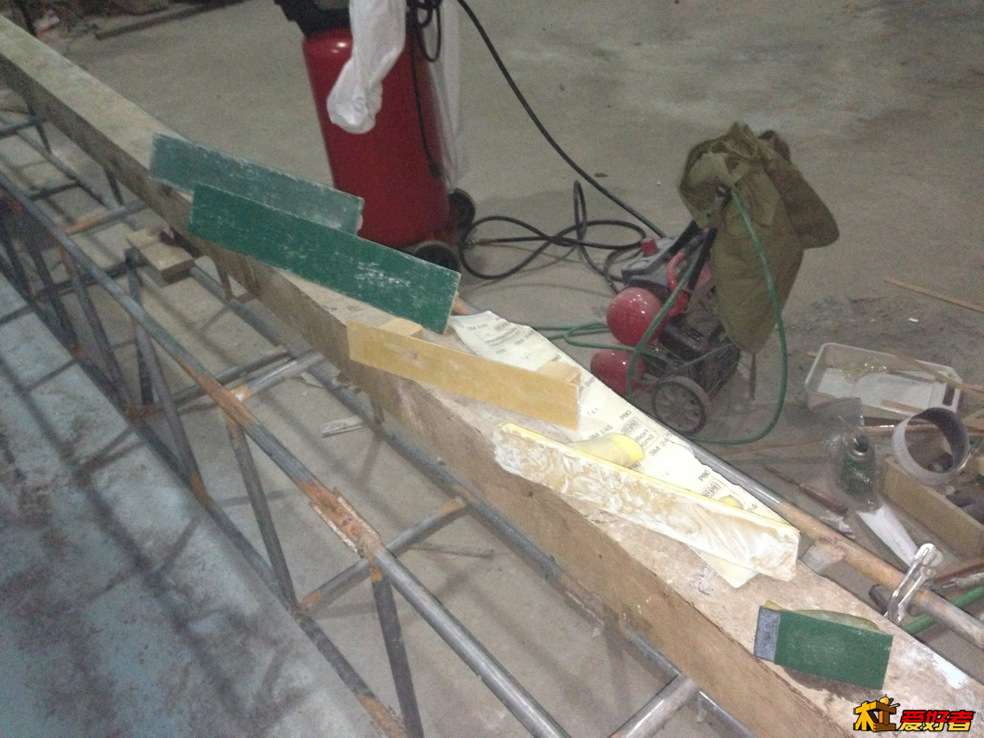

做的打磨板，下面还有一个1米多的

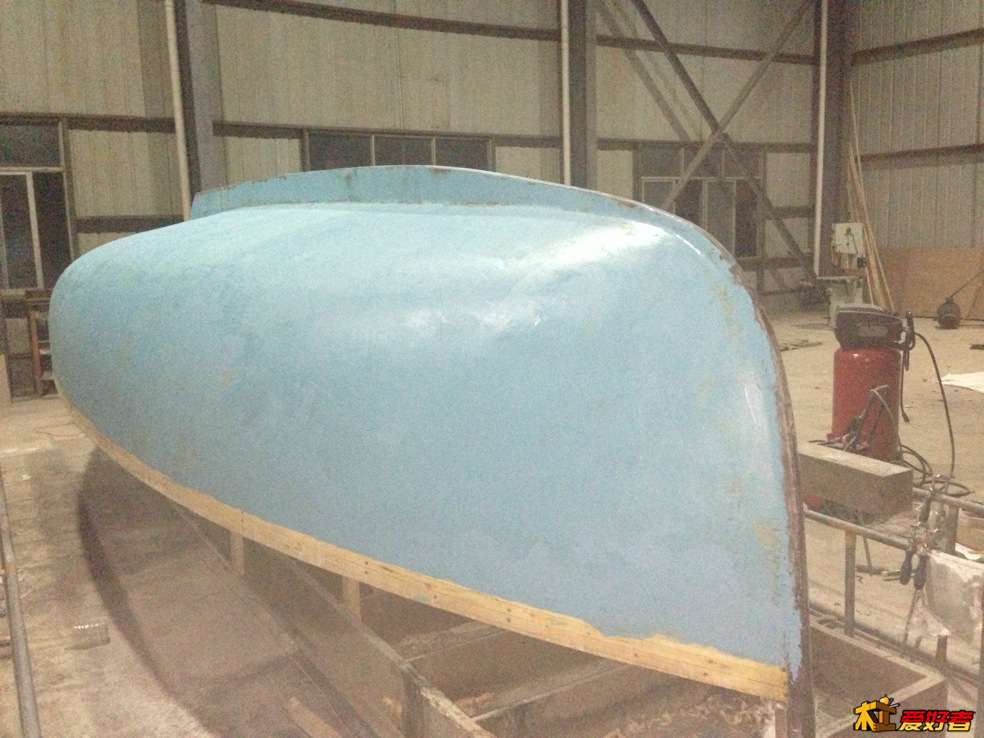

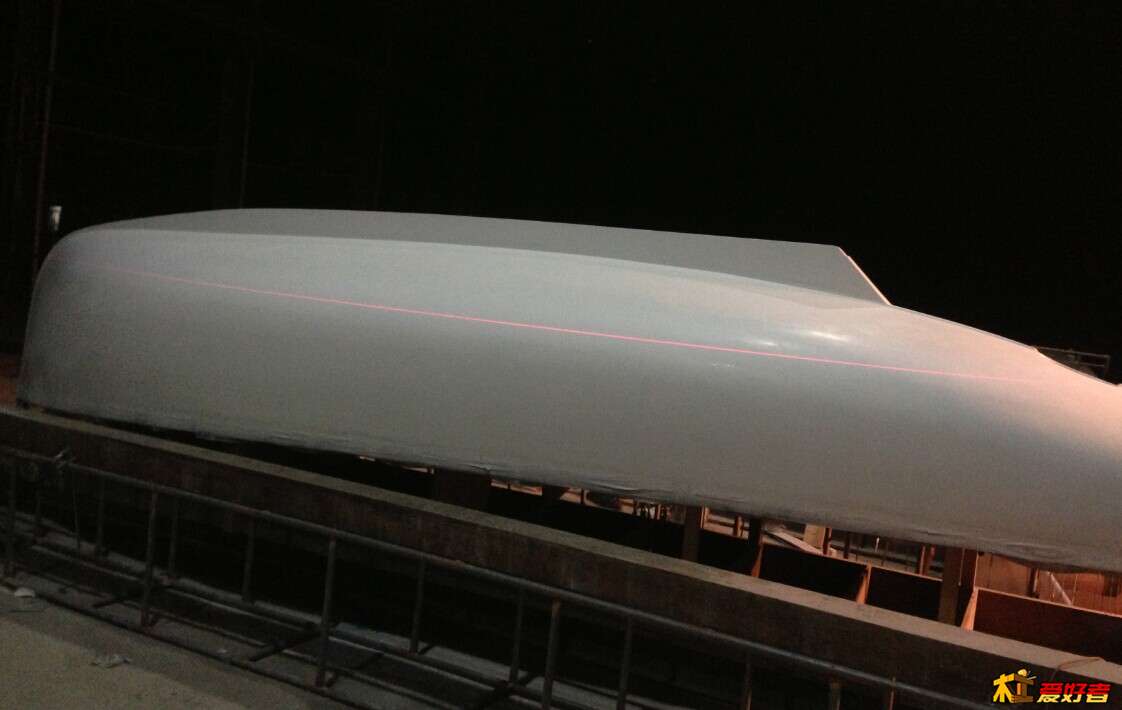

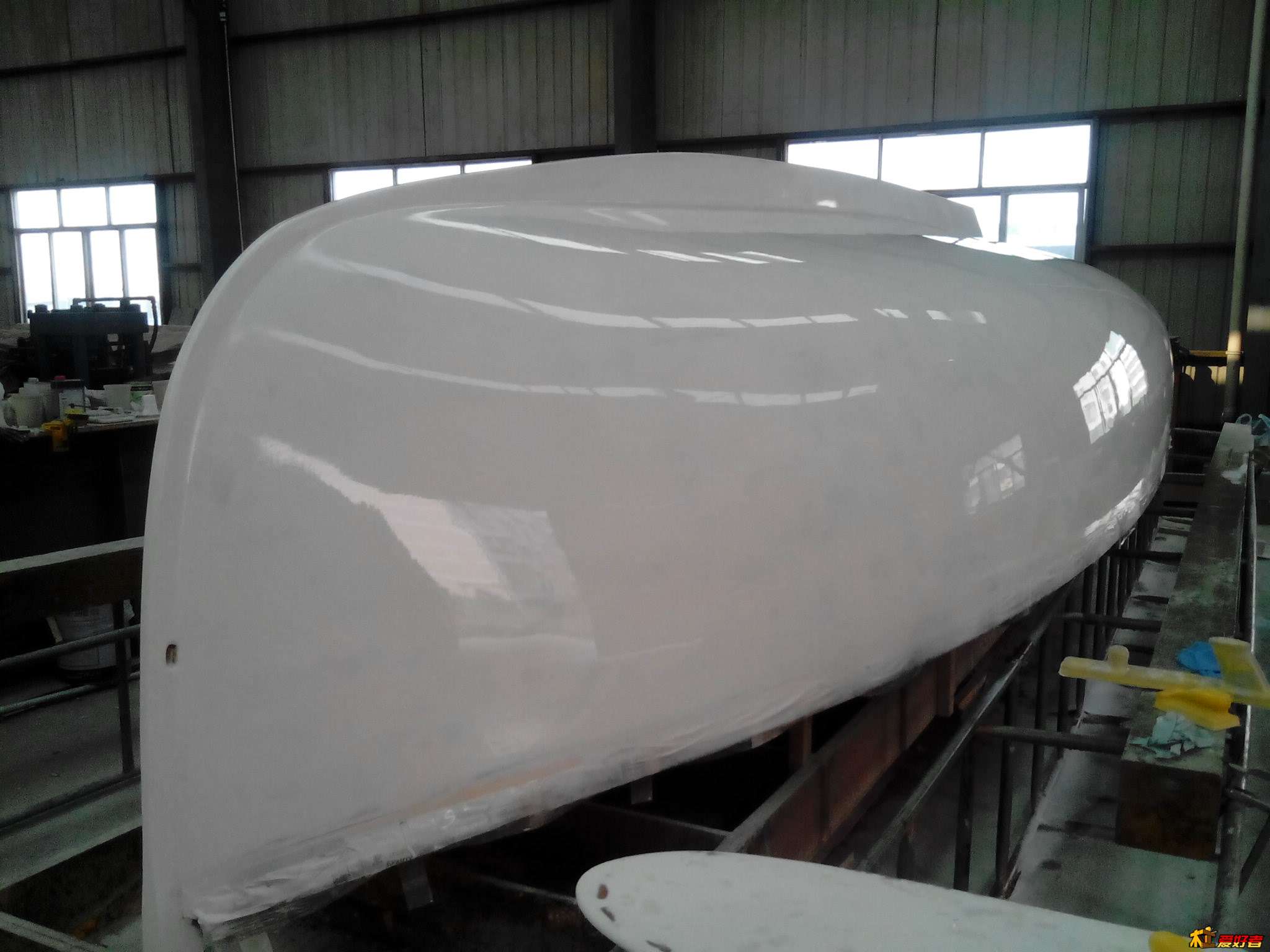

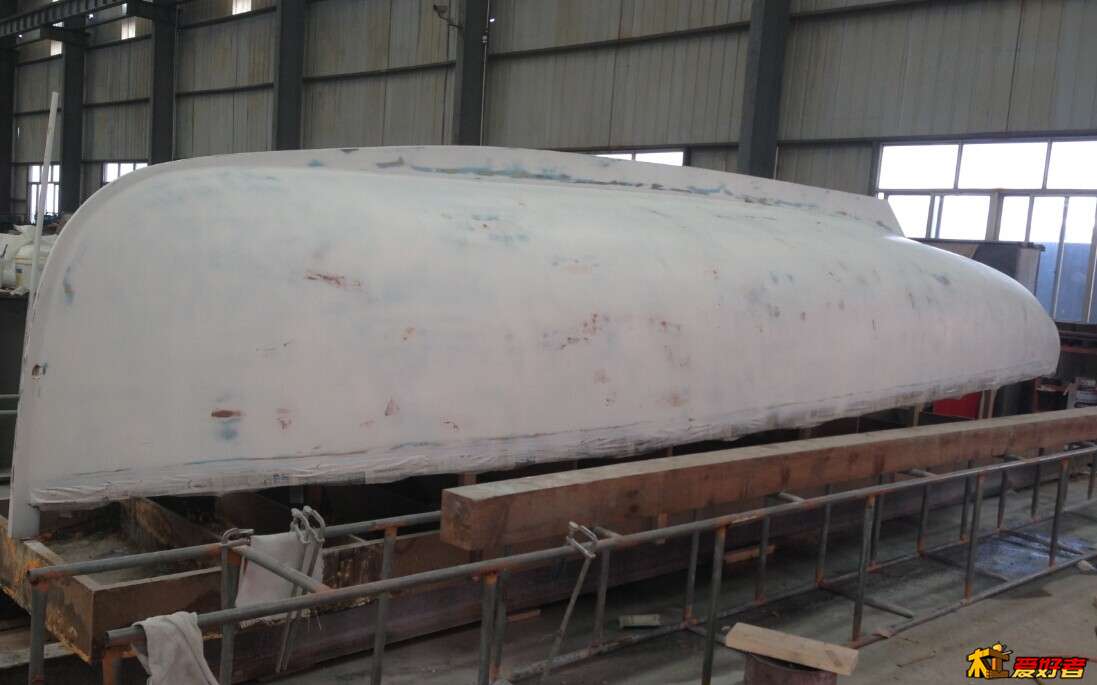

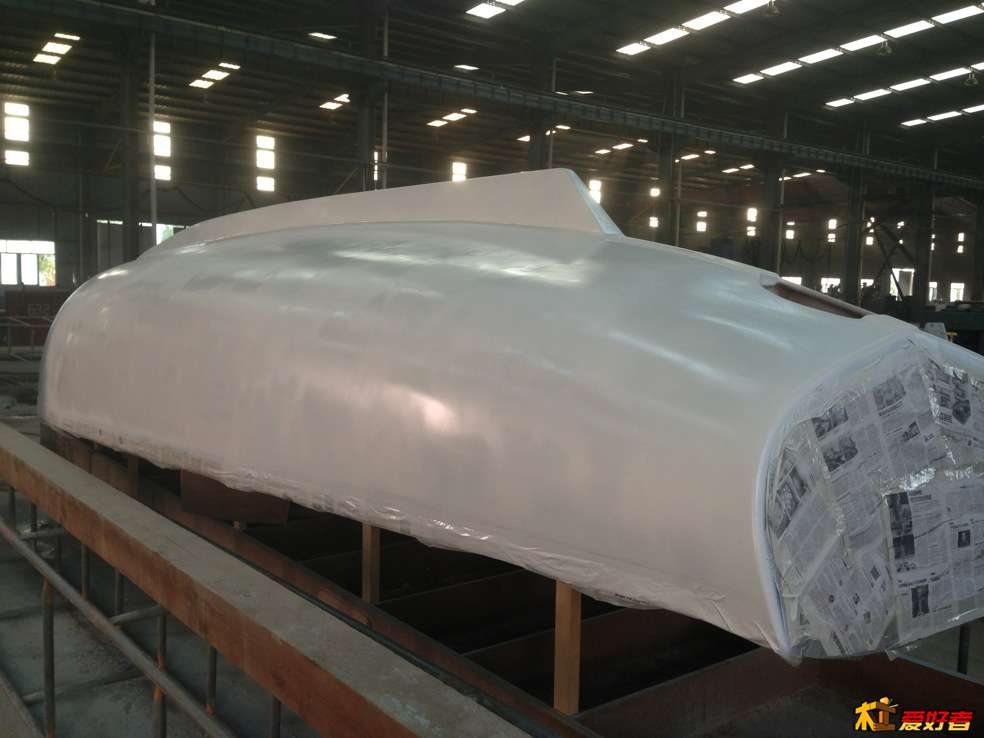

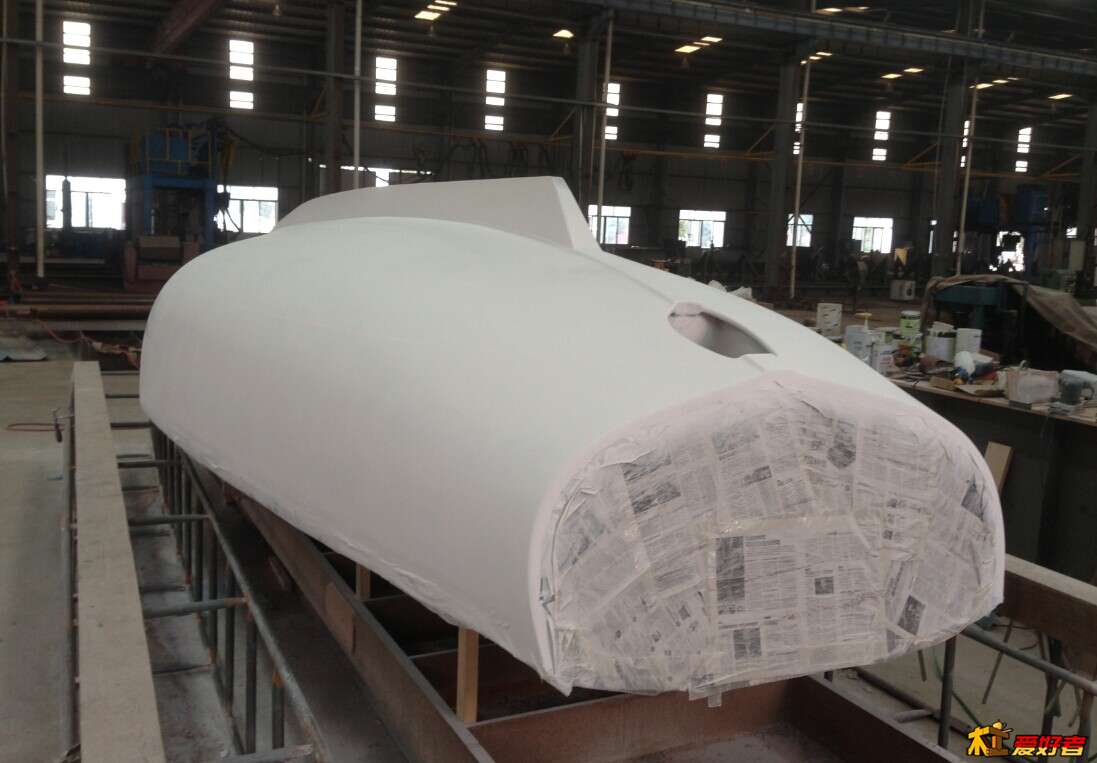

上底漆，细磨


来来回回搞了一个礼拜，总算有点样子了

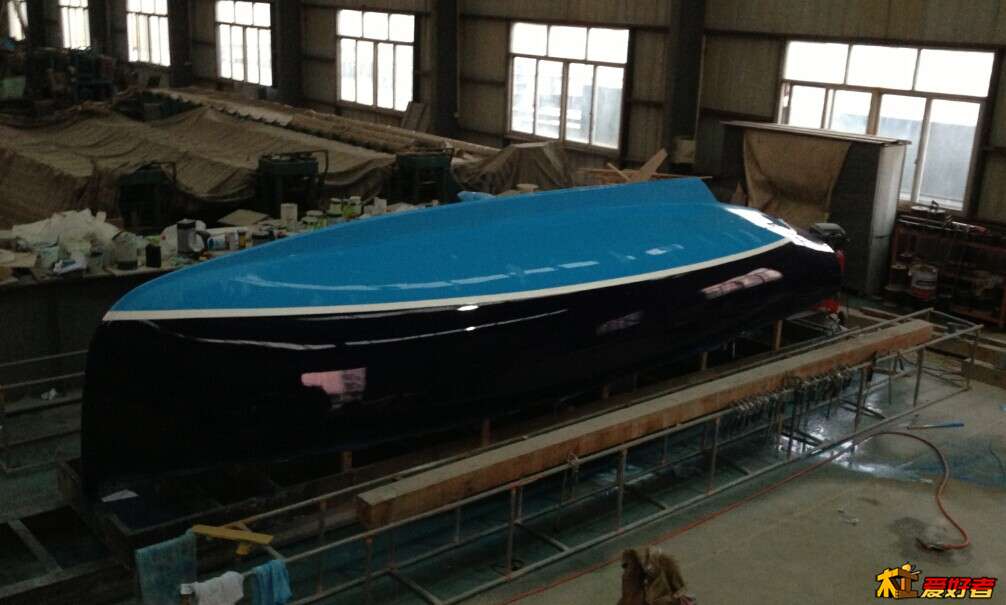

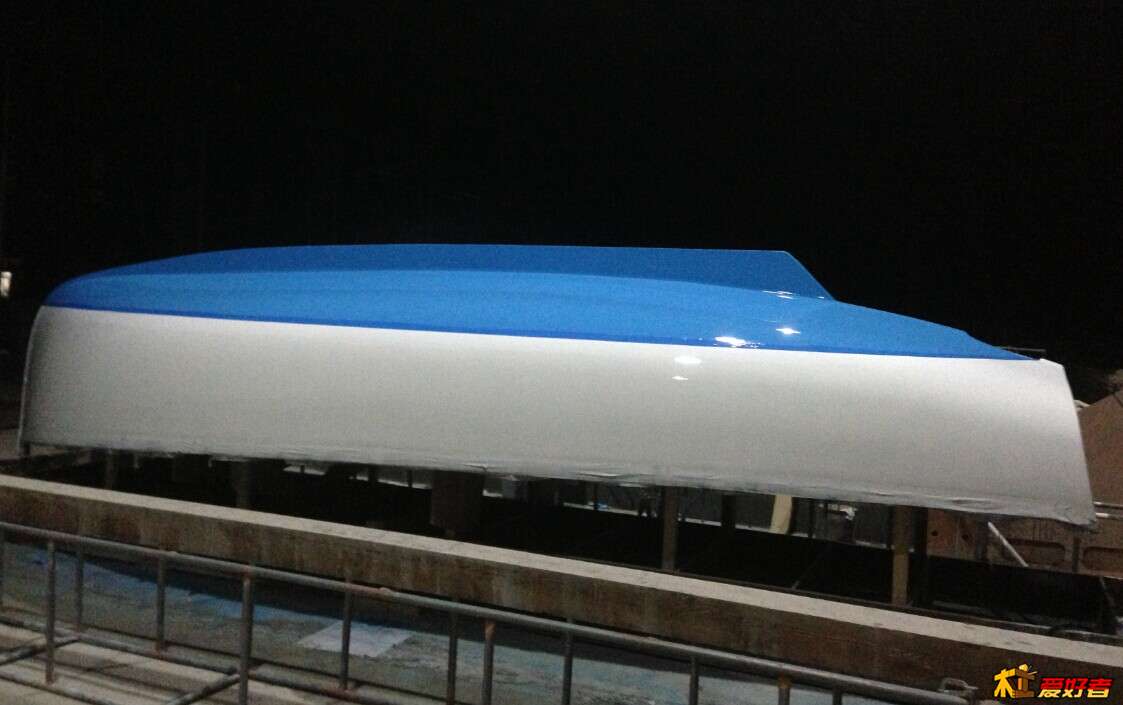

上面漆

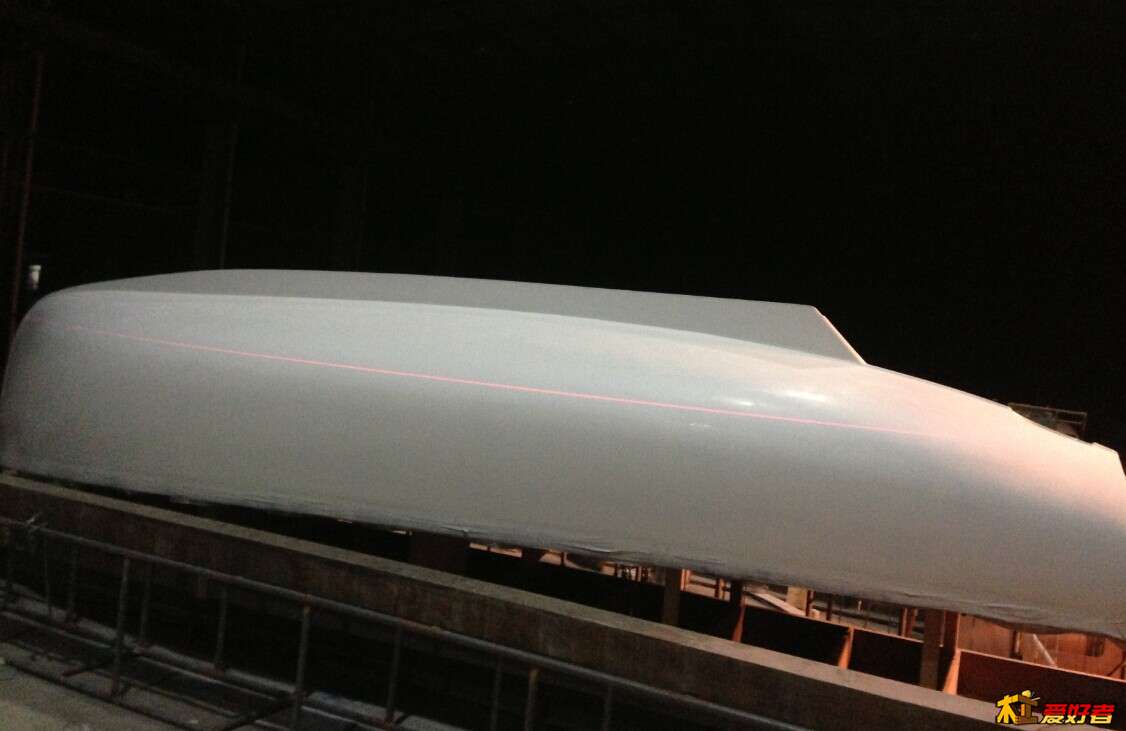

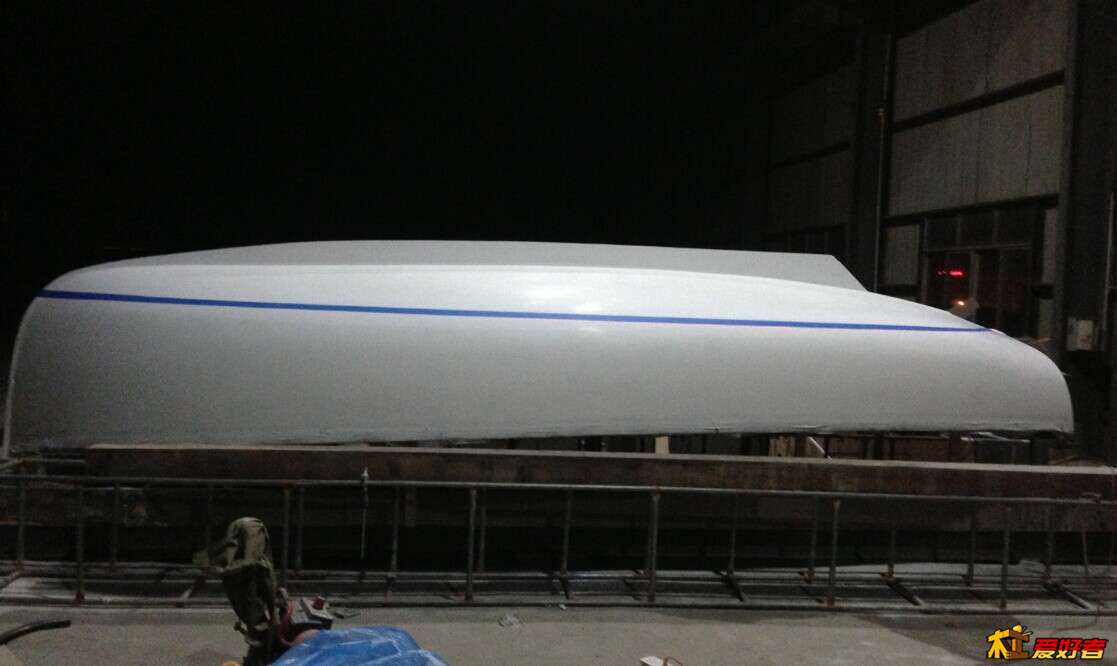

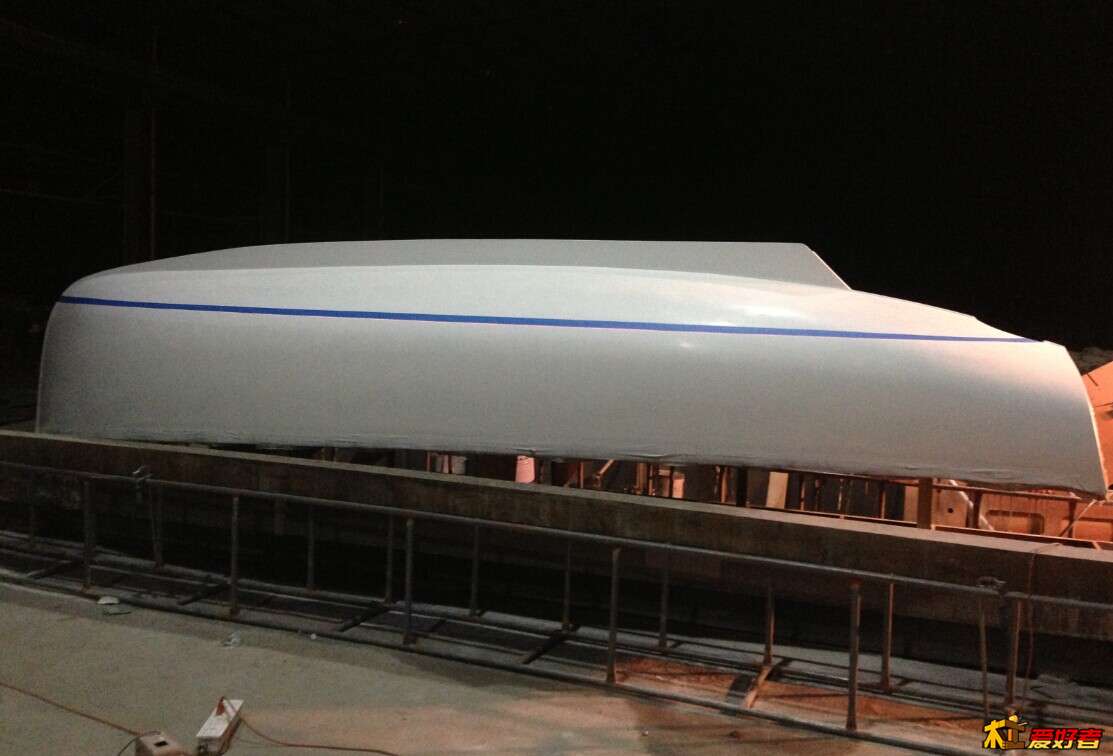

打水线

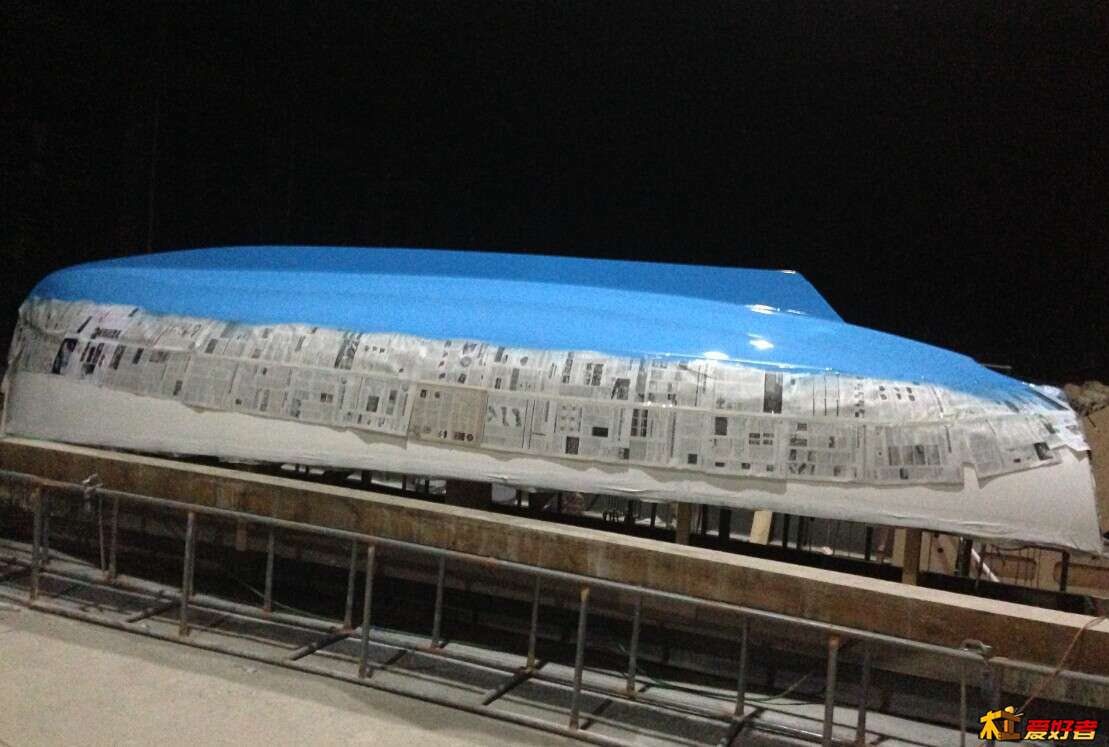

遮盖水线

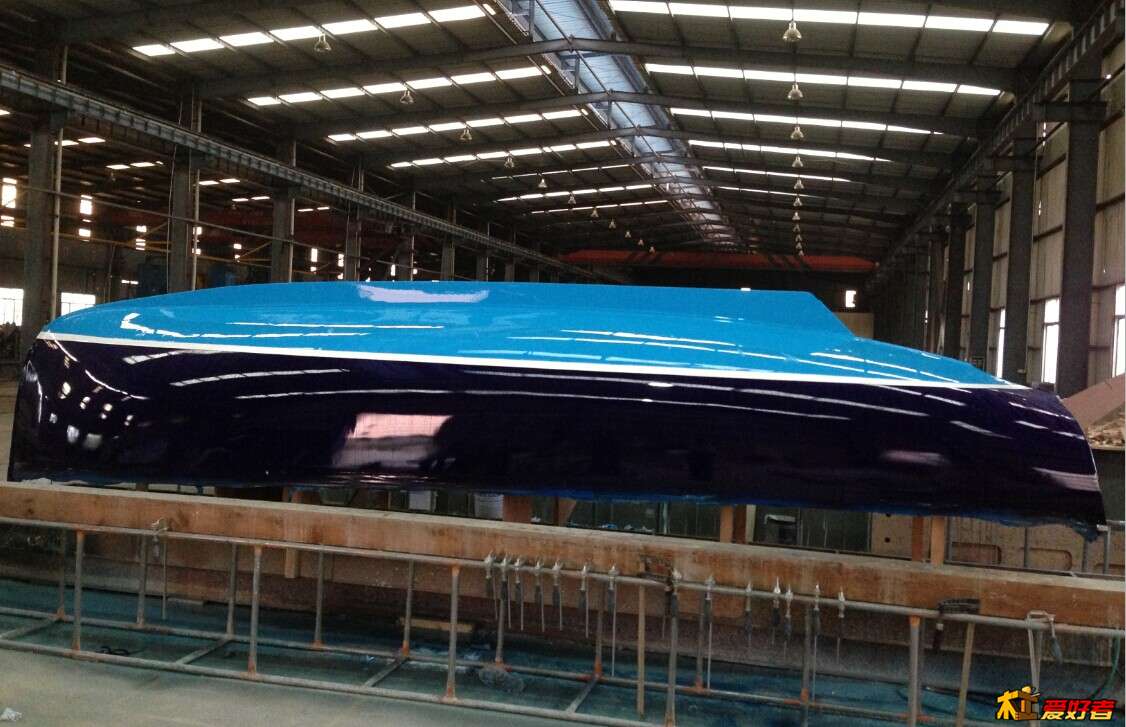

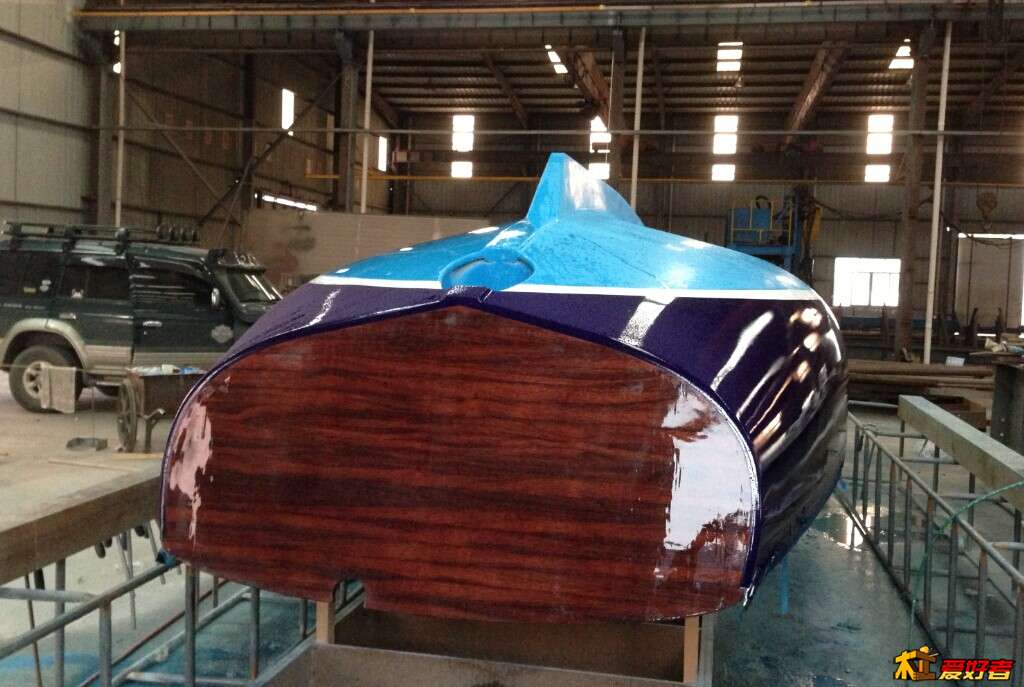

从打腻子开始到清漆抛光搞了一个多月，也算有点成绩了！
漂亮吧！！！
