雕刻机精度影响因素详解（陆续更新）

39056 · 发表于 2013-12-27 20:31:40

学习了，感谢楼主的讲解

liubaolin1987 · 发表于 2013-12-28 16:03:25

不错，受用了

huian88 · 发表于 2013-12-29 22:15:23

谢谢楼主，这个正是我想要的。

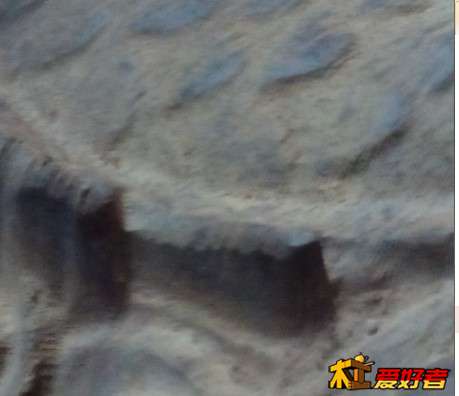

我现在的问题是，做的机子打平行精加工，不论是走X轴还是Y轴，在Z轴下切幅度较大的过程中，都会出现参差不齐的锯齿，而图纸上这些应该是平整90°的，绝对不是刀路的问题，因为我也是从别人的机器上拷贝刀路过来的，他们的机子打得很好，我的机子不知道什么原因，我用的系统是MACH3，伺服，25丝杆，Z双螺母

zdkj · 发表于 2013-12-29 22:24:47

huian88 发表于 2013-12-29 22:15 _; K+ Y) x9 r& j# p7 Q
谢谢楼主，这个正是我想要的。
! ?% y! J8 z9 U9 o7 h我现在的问题是，做的机子打平行精加工，不论是走X轴还是Y轴，在Z轴下切幅度 ...

我还没实际雕刻过，你发的图是说画面中线条棱角不锋利？出现了锯齿状是多切出来的？

是刀具尺寸原因，还是机器有震动？

huian88 · 发表于 2013-12-29 22:55:42

zdkj 发表于 2013-12-29 22:24 5 X# m, p F( }8 [( I$ J' L5 m
我还没实际雕刻过，你发的图是说画面中线条棱角不锋利？出现了锯齿状是多切出来的？
& M7 y. q- v9 Z) \. Q+ @) s, L: b" j9 P) h% {3 b
是刀具尺寸原因， ...

恩，菱角不锋利，总会出现参差不齐的锯齿，刀具已经设定好了，机器可能存在振动，但不会那么厉害，打12.7铣刀打平面很平整（余量3），用8毫米精刀尖头3毫米，打平行精加工（余量0）就出现这种问题了

连城连城 · 发表于 2014-3-22 23:42:32

这个帖子给我这样的小白扫盲了，必须要顶，感谢楼主的分享！

xzz123 · 发表于 2014-3-29 16:15:05

谢谢分享学习了！

葱葱的爹 · 发表于 2014-5-2 13:16:29

谢谢分享学习了！

1987老男人 · 发表于 2014-5-2 21:56:21

谢谢楼主，学到了很多，请教下楼主，淘宝里国产步进新电机太多种了，有没有性价比高些的电机和驱动器推荐？4060的机子57 3a的步进电机靠谱么？谢谢

youlan · 发表于 2014-5-2 21:57:58

学习谢谢楼主

tkorn · 发表于 2014-5-3 00:08:15

要想D机这是个不得不学的教材!

ssungirl · 发表于 2014-5-3 08:12:29

第一个步进电机驱动器的细分功能对精度影响不大，作用主要改善电机性能，错了，改一下吧。

步进电机细分后，精度直接成倍增加的，比方说无细分的1.8度步进电机带1605丝杆，一步是5/200=0.025mm，2细分的就是0.0125，4细分的就是0.00625.

细分驱动器为什么可以实现精度成倍增加呢，拿3A，2细分的来说把，不细分的驱动，一步是从0-3A，而步进电机转动了一整步。而2细分的一步是0-1.5A，步进电机转动了半步，如果不进行下一步的话，他会停留在1.5A这里。第二步是1.5-3A，步进电机继续转动了剩下的半步。

tking · 发表于 2014-5-3 11:13:04

受益匪浅啊，谢谢分享！

Donghai · 发表于 2014-5-4 08:16:51

好贴~！占座学习

Shiny · 发表于 2014-5-5 16:07:07

太谢谢了！
大师能够解读一下配套光轴的滚珠轴承的替代方案吗？例如石墨轴承、导轨软带等？
