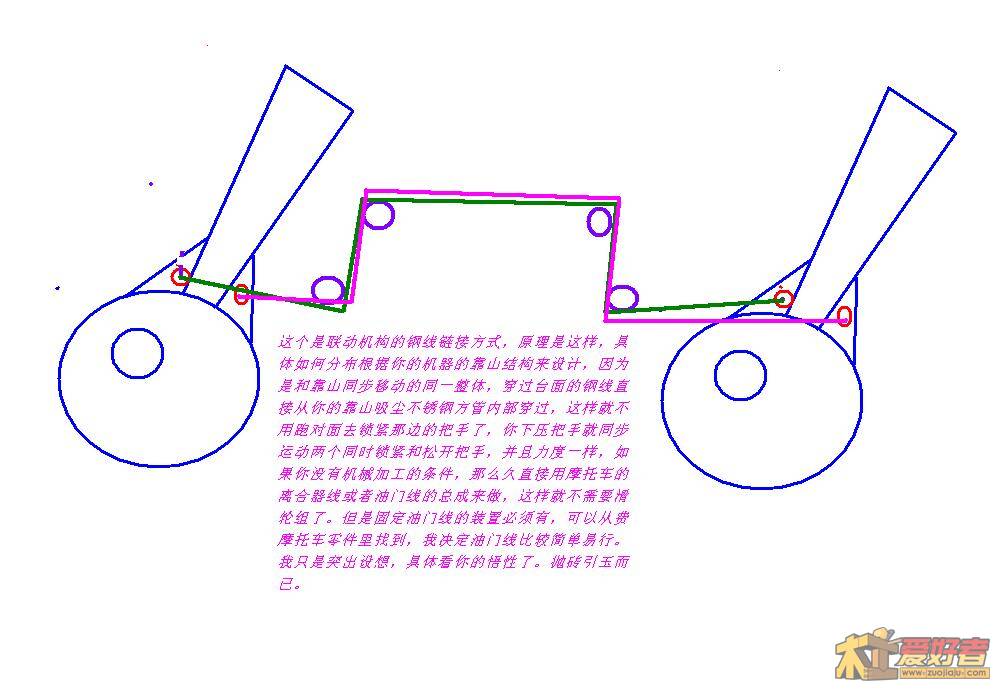

靠山的固定可以利用光轴的箱式轴承实现，你只要买两个加长的箱式轴承，然后把箱式轴承中的两个轴承套拆走一个，然后在车削一个黄铜套填进去相当于原来拆掉的轴承，变成滑动式，然后在这个铜套的中间和对应箱式轴承外壳的位子开一个同样的1厘米宽的横向的孔，可以看见你的光轴，然后在箱式轴承的开的那个孔的位子四个角分别钻孔攻丝，然后用钢板折弯一个安装法兰，中间穿一个6毫米的销子，然后制作一个木头的带把手的凸轮部件，就是偏心轮，这样你只要压下这个部件的把手凸轮就会定死光轴无法滑动，当你需要滑动的时候只要抬起把手即可，又快又稳又不伤你的光轴，另外要在这个箱式轴承和你的靠山链接的那个断面钻孔攻丝做一个转接法兰，这样就可以把这个箱式轴承通过这个法兰和你的靠山紧固了。如果你觉得还不稳的话就在你操作的一面的靠山的两端都做一个，对面的只做一个，保证你爽，，当然锁紧对面靠山滑块可能你觉得跑过去麻烦，那也不要紧，你可以通过滑轮组来解决这个麻烦，只要把你常操作的呢个把手上钻一个空或者做一个链接件，两端连一根细细的钢丝绳从你的吸尘器靠山中间穿过去，和对面的那个锁紧装置连接并调整松紧力度，所有遇到90度拐弯的地方都可以用小滑轮解决。这样一来你这边的锁紧把手一动，就会带动钢丝绳动钢丝绳通过滑轮改变力的方向带动对面靠山的把手同步运动，这样你就不用跑过去锁紧那边的靠手把手了，没有图示不知道你懂不懂我的意思: M" e; q9 U- _: C% E
|
|
