写在前面的话
也许你是无意间闯进了这里，也许你是因为要寻找装修的相关资料寻找到了这里，也许你是路过这里被这里的一群人而感染渐渐的爱上了这里留在了这里来实现孩时的梦...
我想说的是：感谢老李、感谢小贝、感谢太阳鱼等众多的资深木友，让我们有了这样的实现梦的环境。
在上图之前想说说几点我认为对新手有帮肋的感想。
1，木工是个细活，在制作的过程当中要保持耐心。如果遇到困难或出现设计中没考虑到的问题，请你停下来休息一下不要浮燥，仔细的想好对策调整好心态再继续做，如果实
在调整不好心情，那么今天请休息明天再继续。切记心急吃不了热豆腐，也许因为你一时的浮燥而使得前功尽弃！
2，电动工具的使用，如今有很多各种功能电动工具，电动功具确实像自己喜欢的电玩一样使人着迷去拥有它。一但你拥有了一款电动工具请别急着用它，在你使用之前应该详
细了解它的用途及使用说明操作规范，设想各种可能出现的问题并做好相关的防范工作，安全永远是放在第一位的。这类的话资深们说得多了，我也看得多了，但自己在实际操
作中就是没能做到十全十美，而发生了几次惊魂事件。希望你不管在心情多烦燥的情况下严格的安照前辈们说的做，你99次都做了1次不做，事故也许就发生在那1次中。
3，鼓励自己要有信心不要半途而废，别认为自己是新手就做不来。在做好充份准备的前提下，你一样能做得到！记得在制做的过程当中记录下重要的过程和木友分享，资深们
也会对你的制作发表评论。 " />" />" />" />" />" />" />" />" />" />" />" />

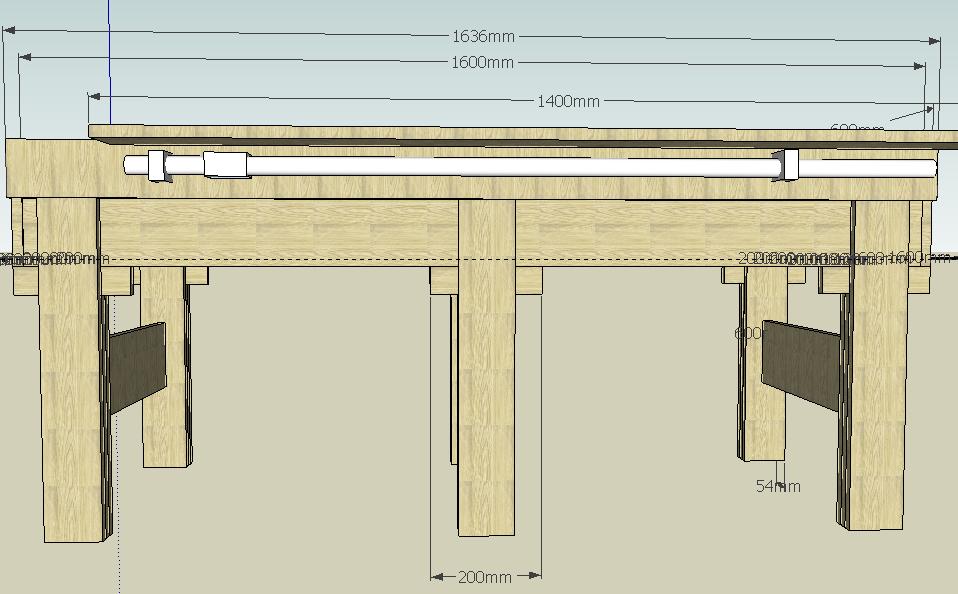

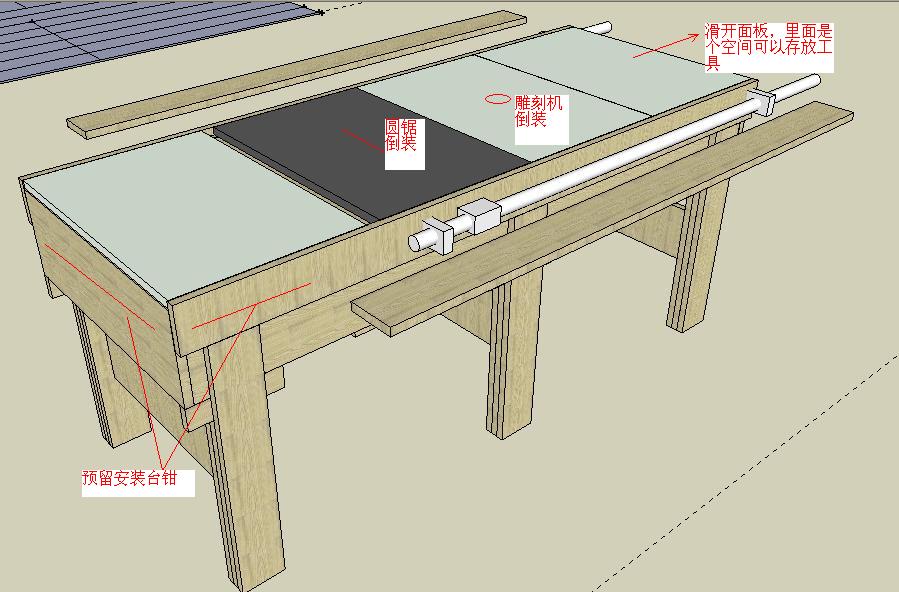

以下是本人的处女作：鱼式 组合工作台

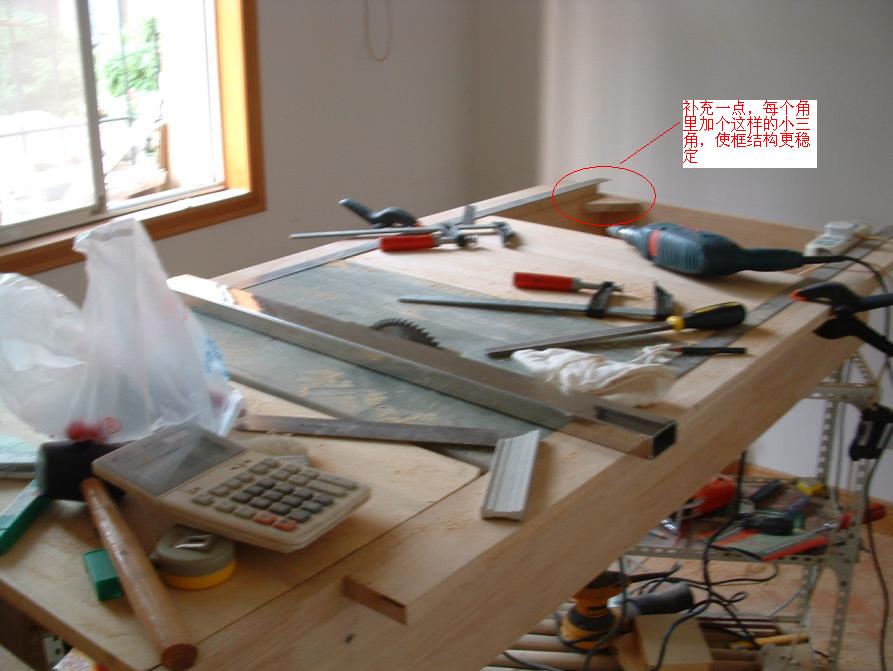

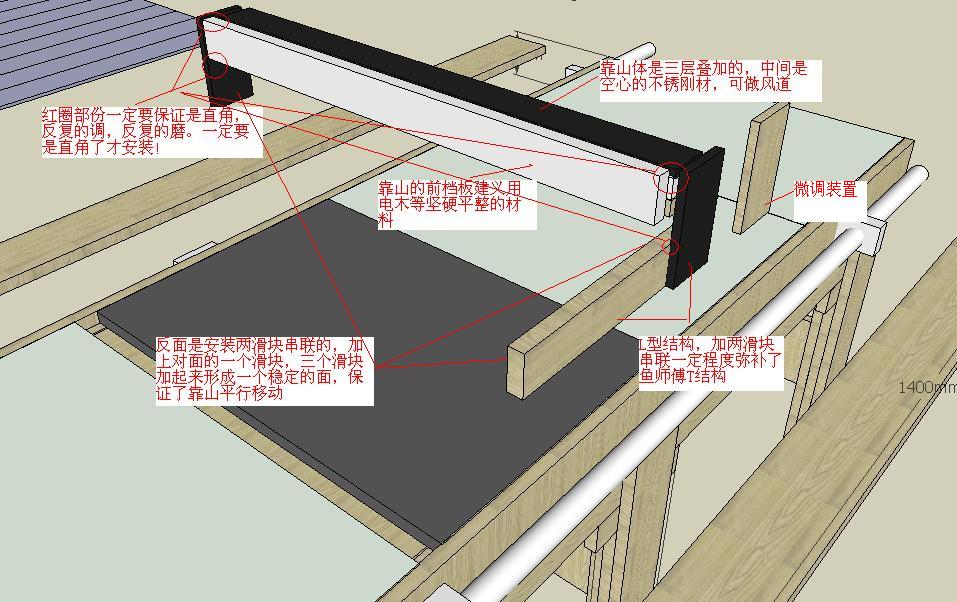

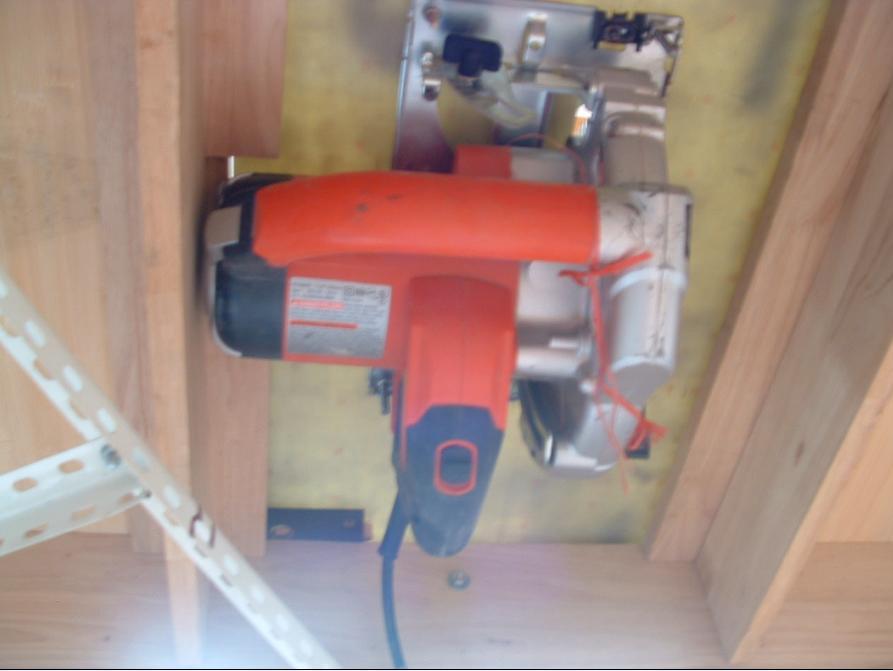

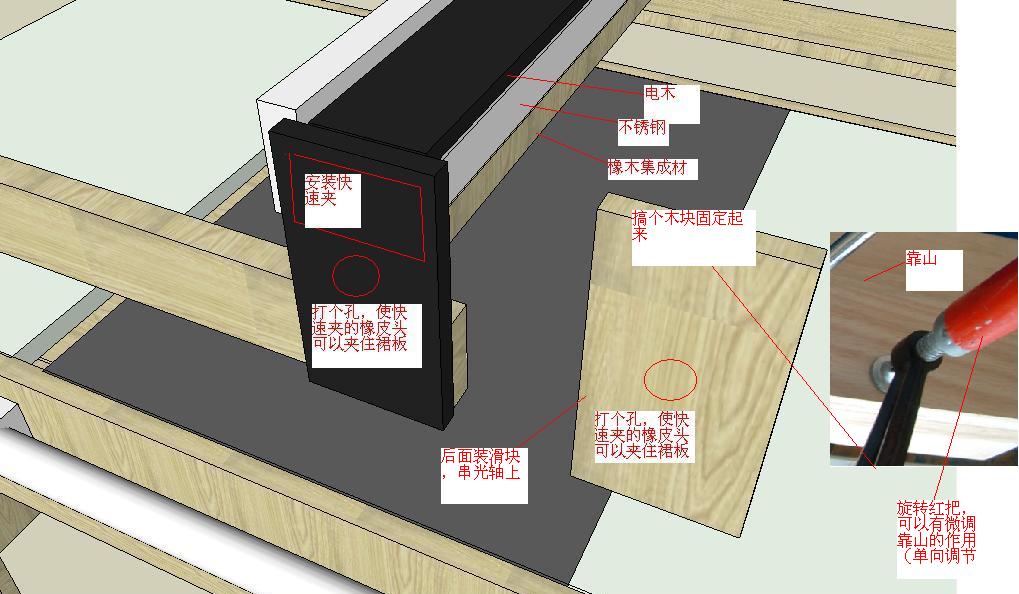

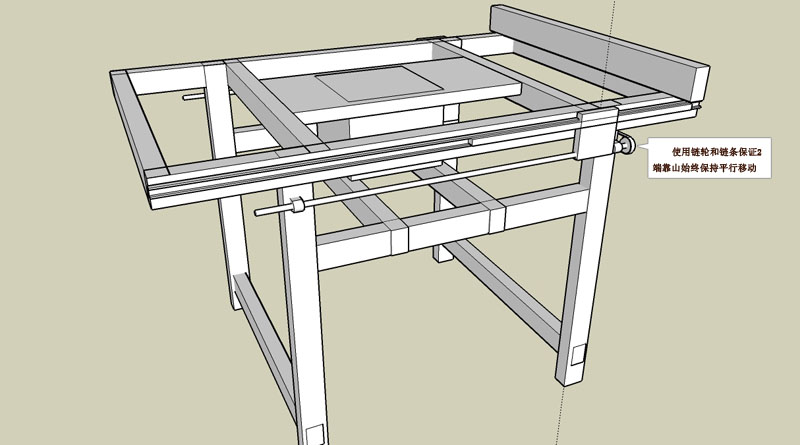

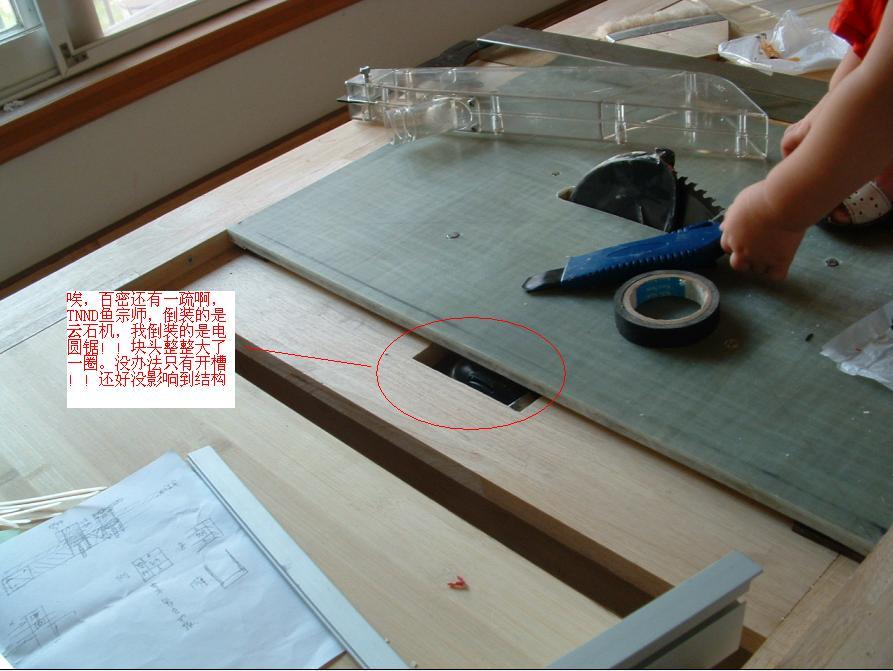

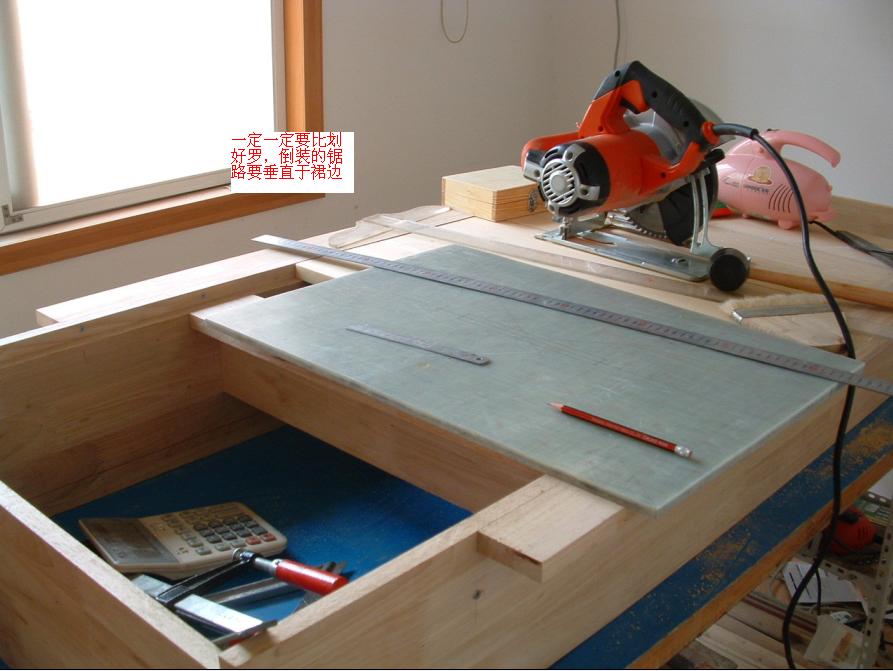

该工作台是参考了众多资深们的解决方案后，站在新手的角度将制作工艺适当简化和延申后产出的，实现了圆锯倒装、雕刻机倒装、精确的靠山（共用）及微调（相对而言）、
羽毛板的安装、台面根据需要自由组合移位，集成了一个简单的工具存放空间，和预留了一个台钳的安装空位。
关键字：圆锯、雕刻机、倒装、精确靠山、护罩、集尘系统。
制作该工作台的主要物料清单：

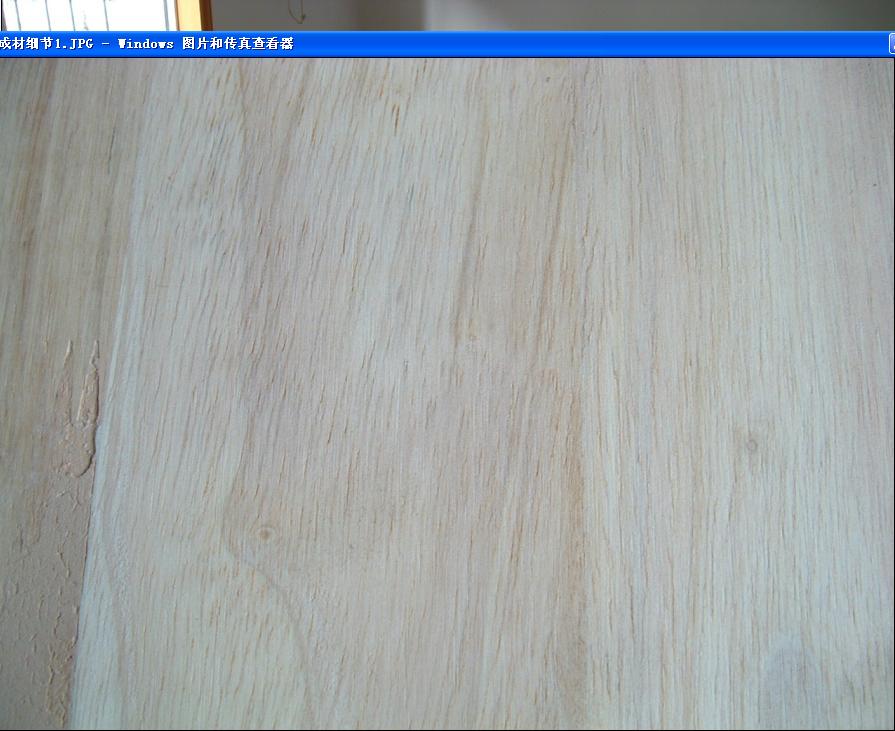

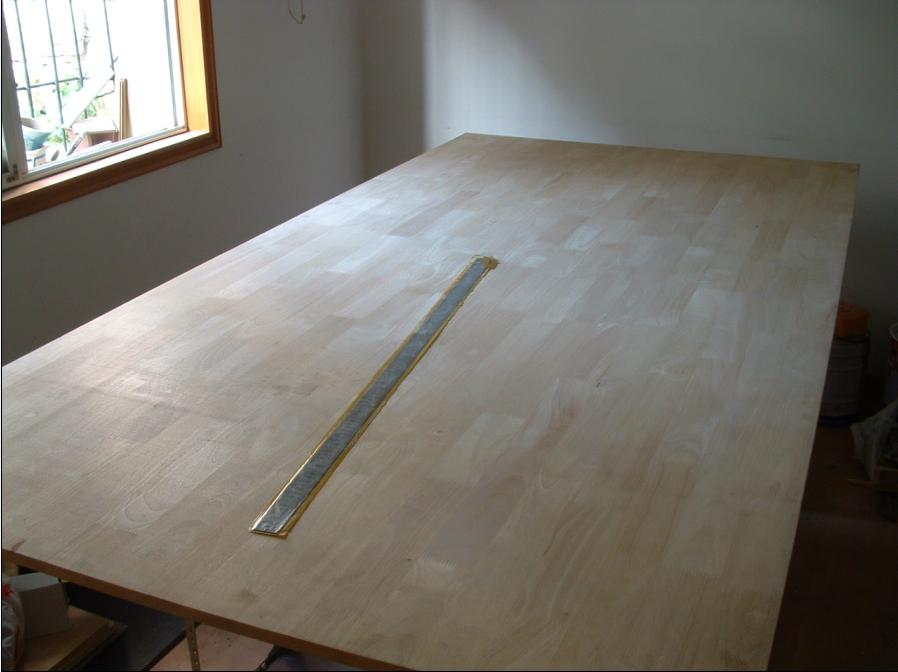

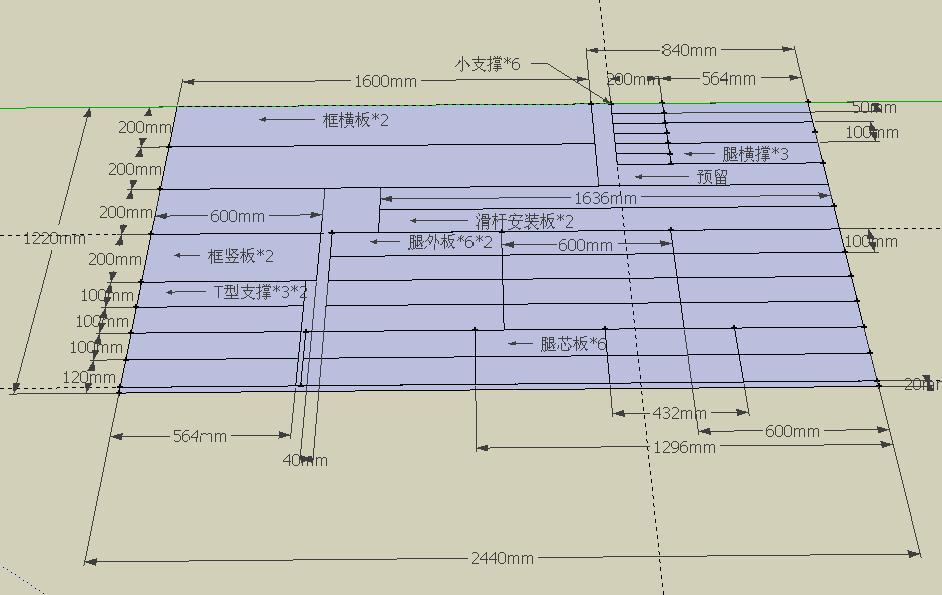

1220*2440 1.8cm厚的集成材一张 推荐新手们买当地能够买到的质量最好的硬木集成材（因为只需要一张，所以总成本相差不了多少。但结实程度却差很多），最好是水曲柳
集成材，因为我们武汉买不到水曲柳集成材，于是用了一张橡木集成材，价格280一张
60厘米*40厘米 1.8cm厚的 竹菜板三块 40元一块
60厘米*40厘米 1.5cm厚的(能买到1.8的最好） 电木板一张 20多元一公斤（这玩意论斤卖）我买的这块60元
5厘米宽 不短于70厘米 的电木条一根 (找老板要点处理的边角料,多拿几块,给个10块钱)
方方正正的不锈钢一条 1米长即可（我买了一根2.4米的开板用 70元） 截面距形越方正越好 质量好的铝型材也行 吊门滑轨也行 这玩意是当靠山用的所以要规距

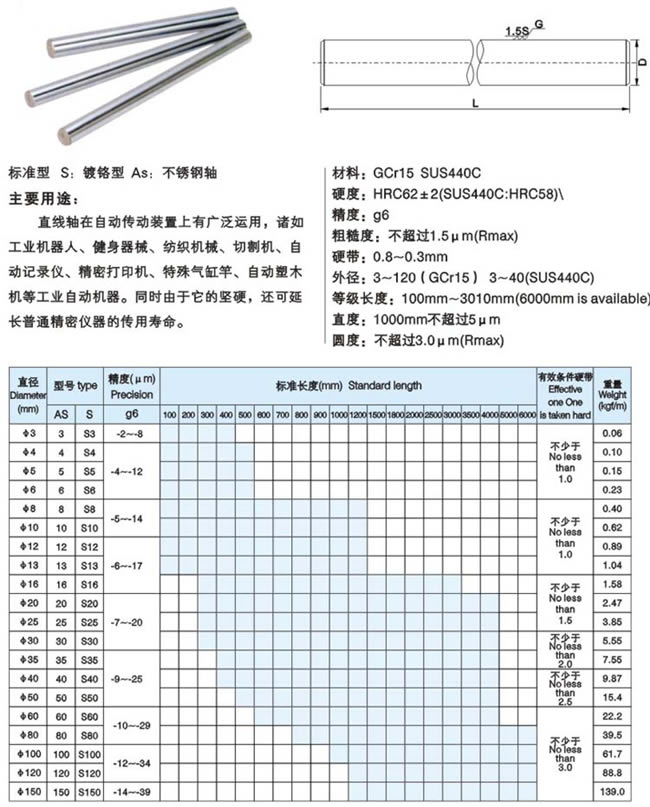

滑杆16mm*1.4米 两根 这玩意学名叫镀铬直线圆光轴 有不同粗细的规格 买16mm粗的就够用了 1米不到60元

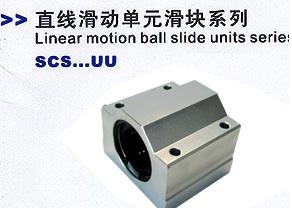

直线滑块 scs 16U 四个 18一个
滑杆的支座 8个 7.5元一个
台锯护罩一个 50元(淘宝购买)
推料把一个 50元(淘宝购买)

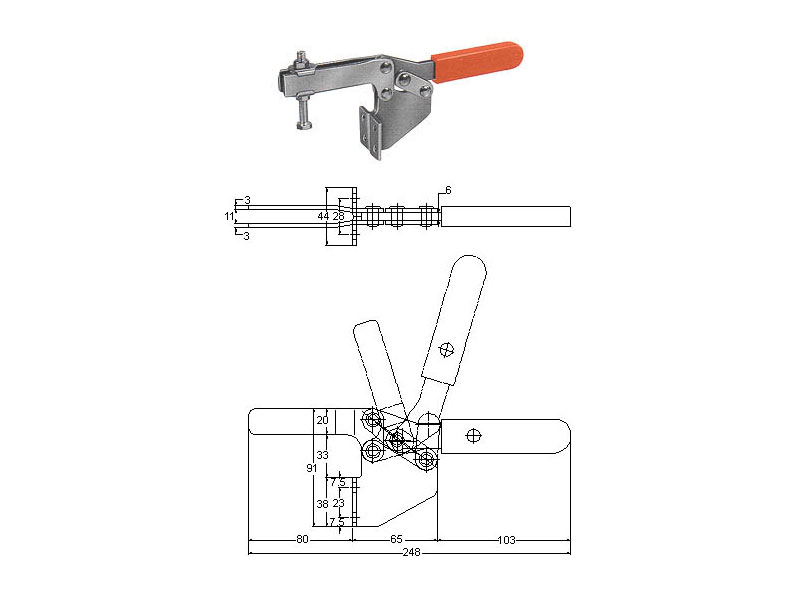

水平式快速夹 3个 35一个 这玩意我们这比较少所以贵 听其他资深说这东东10一个可以买到
F夹一个 最小的即可 10元一个
1米的钢尺 一把 27元
4m 粗的 3M 4M长的自功锣丝 50+枚以上
5m 6m 粗 5M长的锣丝+锣母 40+枚以上 4M 长的少许 元宝锣母5M 6M 少许
圆木榫 若干 一起不超过20元
胶水一罐 小罐就够了 10元
宜美思 3202 硬质木蜡油 80ml试用装一瓶 30多元
需要用到的工具:

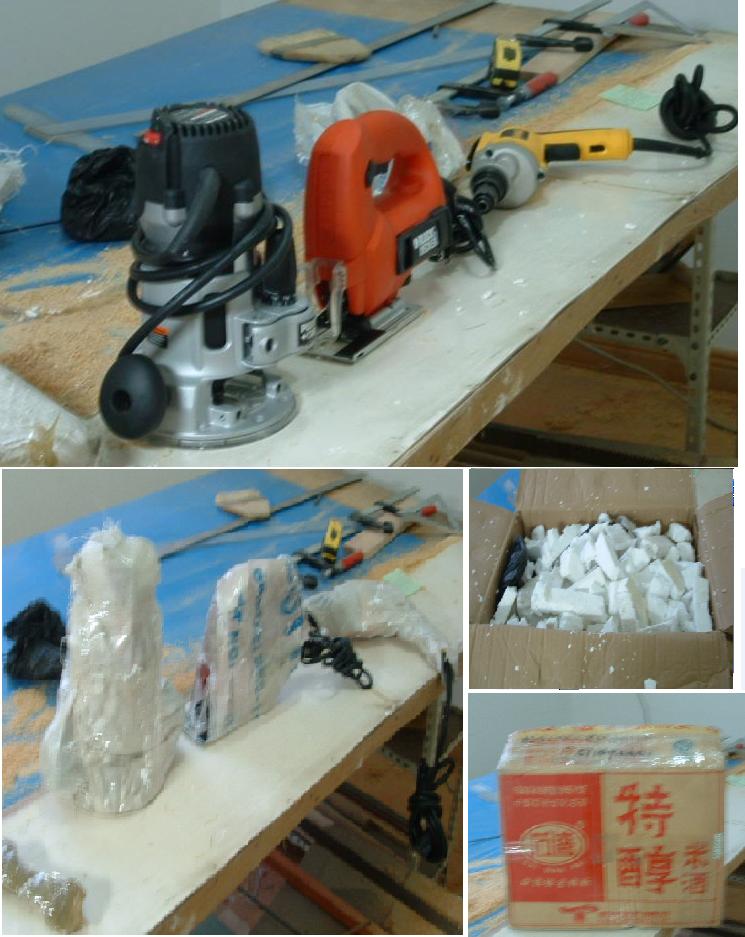

电动工具:电圆锯 雕刻机 电钻 电起子
手工工具:锯 挫 凿 刨 锤
量具:直尺(长 短各一把) 直角尺(L型三角型各一把) 水平尺 特别说明的是量具尽量买质量好的尤其是直角尺 因为这次做的工具台规不规距会影响到以后加工的精度.
***重要辅助工具***

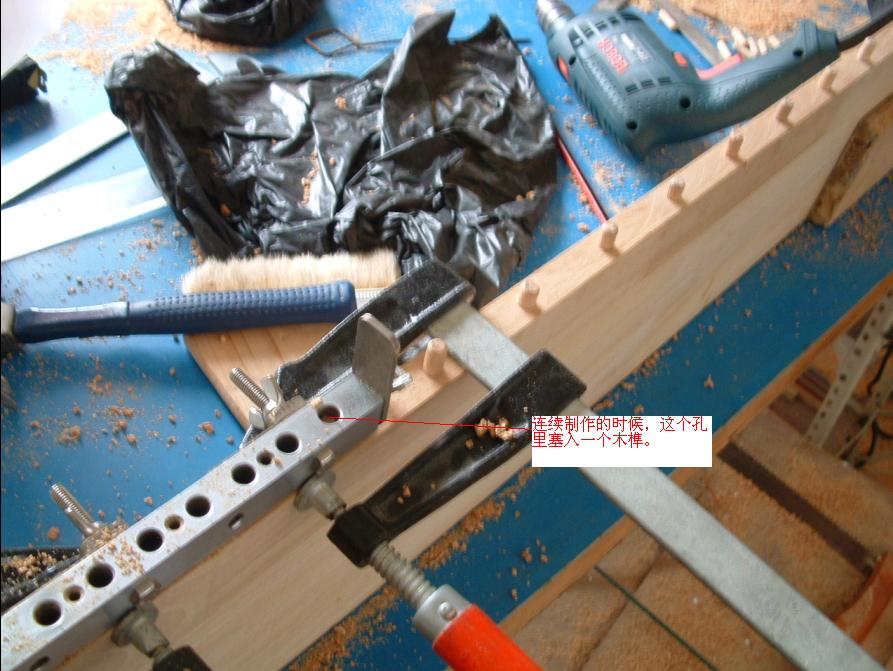

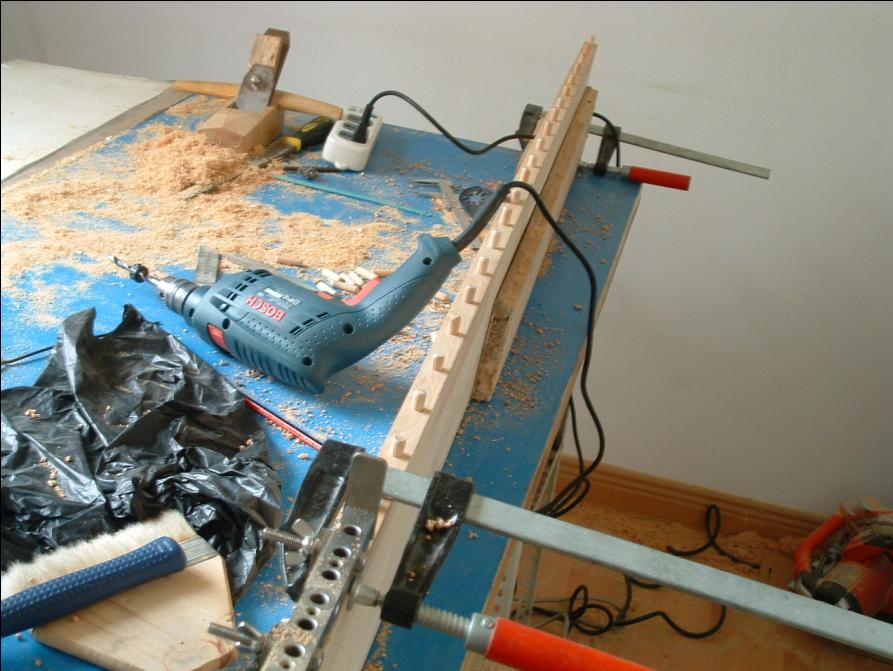

8M圆榫定位器

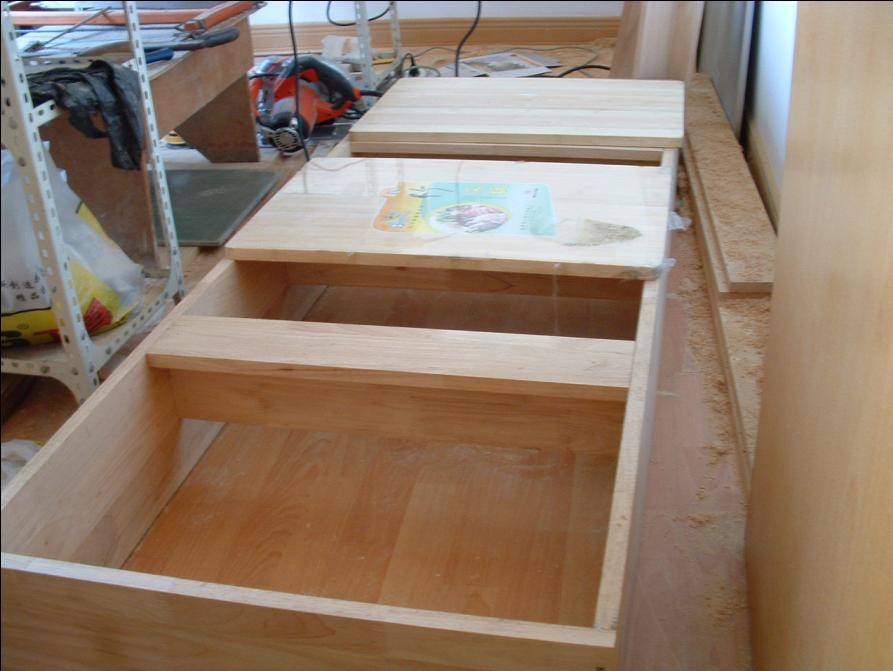

这里我想多费点口舌说说这个圆榫定位器的重要性,这并不是给小贝做广告 " />" />" />" />" />" />" />" />" />" />" />" /> ,而是肺腑之言.为什么这样说呢,因为这个工作台的作用性质决定了一定要稳固且规距,而只用锣钉固定稳固程度达不到,所以我们要尽可能的用榫接,燕尾榫当然是最好,但是对于新手来讲燕尾榫是有一定难度的.当然我不否认有新手一样能做漂亮的燕尾榫,但不要忘了我们不光只要牢固还要同时兼顾精度.所以宗合考虑还是推荐新手拥有一个圆榫定位器(也不贵才100多元),还可以充当手钻垂直辅助装置用(虽然只能钻8M和6M " />" /> ),有了这个定位器我们能容易的达到想要的精度,且圆榫接+五金件稳固程度也不是太差.
主要参考文献:
太阳鱼 宗师的 组合式工作台
http://www.zuojiaju.com/viewthread.php?tid=10918&highlight=%2B%CC%AB%D1%F4%D3%E3
太阳鱼 宗师的 适合DIY的精确靠山
http://www.zuojiaju.com/viewthread.php?tid=5918&highlight=%2B%CC%AB%D1%F4%D3%E3
资深木匠 亚文的 费时费力的台锯改造(使用效果非常好)
http://www.zuojiaju.com/thread-21514-1-1.html
小贝的圆榫定位器的使用方法
http://www.zuojiaju.com/thread-17623-1-1.html
还有很多工作台相关的贴子也都参考了这里就不一一列举了(我代表新手再次感谢各位资深们的宝贵经验:hz )
下面开始上图说明:
