必看的工作台解决方案!完美仿制太阳鱼宗师的组合式工作台(已完成,21号更新在5页)

jeff5631

原帖由 rourouhh 于 2008-9-18 15:19 发表
说起工作台我最近也在琢磨怎么做比较好，看了楼主的光轴，我想为何不用这种光轴呢？

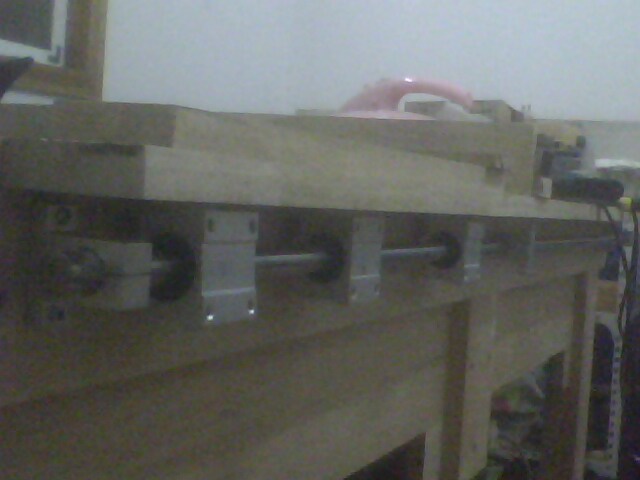

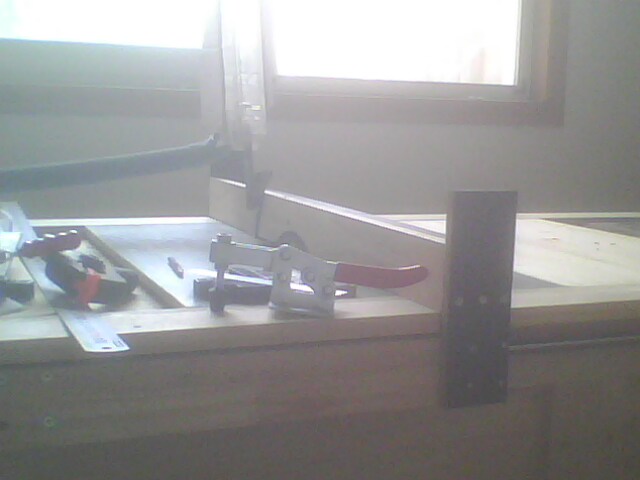

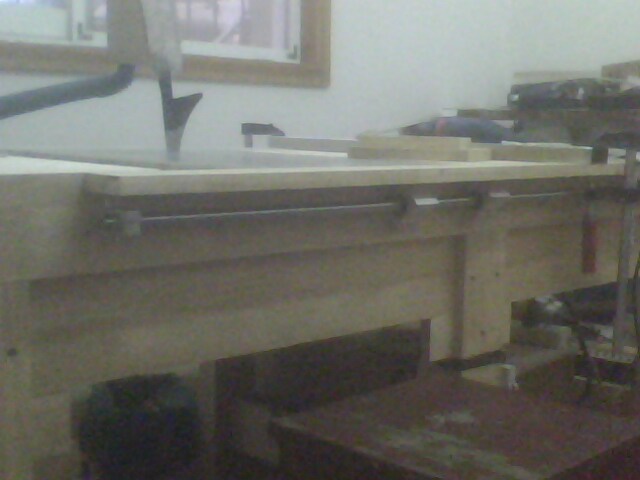

/ A% T4 ^$ p) v( g# @3 Y鱼兄说得对，用这种光轴主要还是考虑到可以使用支座来辅助锁定靠山。另一种考虑是装在光轴上的滑块和支座有一定的旋转空间。我清单中不是说了购买8个支座吗？其中四个是用来固定光轴的，另两个是限位固定用的。最后两个是用来固定放置羽毛板的撑板的。不用的时候可以旋转竖起来。

jeff5631

原帖由 太阳鱼 于 2008-9-18 16:13 发表

  W! ^/ f+ v, H, h9 o那轴我看了，没想出锁住滑块的办法
( a# p9 K2 w0 t( {8 l  T% y楼主一看就是蓄谋已久。出手不凡。最终要达到多功能、实用
关注中，遇到困难众人帮忙

: D" y! C$ O$ s1 K  A" \谢谢鱼兄夸奖~" />" />" />" />" />" />" />" />" />" />" />" />" />" />" />" />" />" />" />" /> 我可是一直以你为榜样的！！！" />" />" />" />" />" />" />" />" />" />

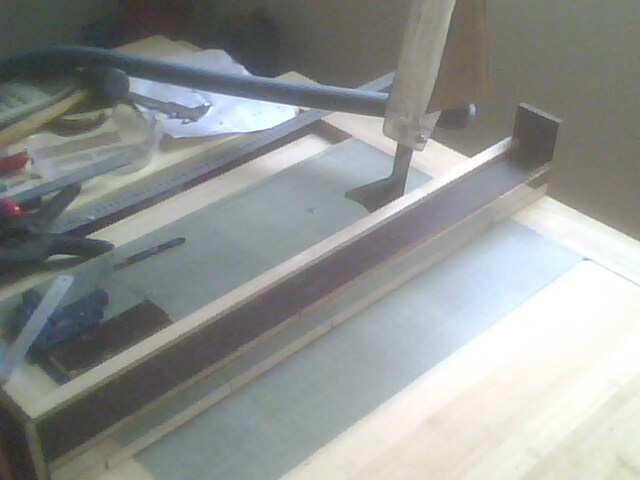

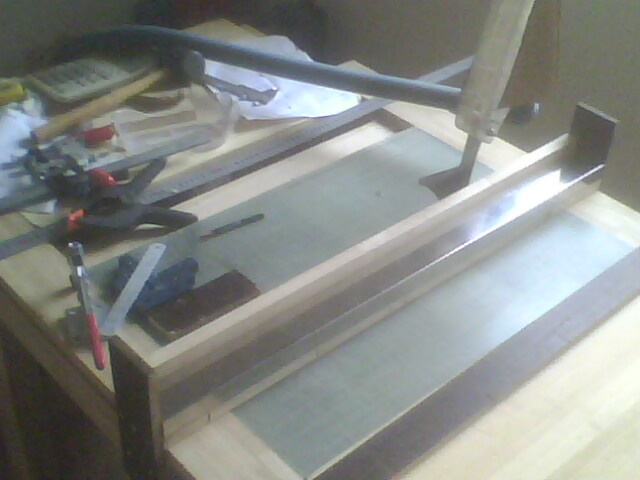

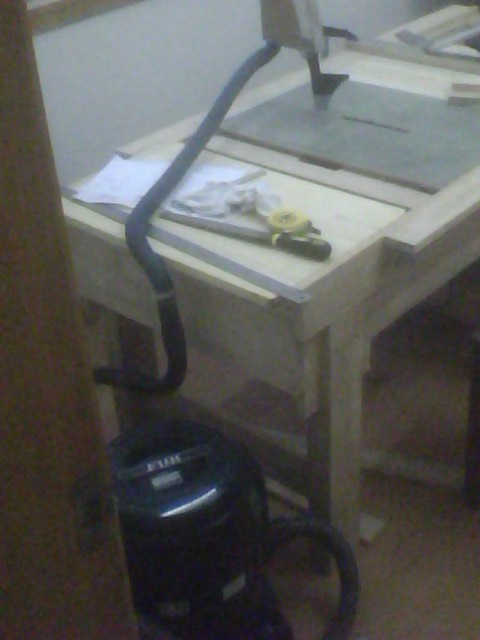

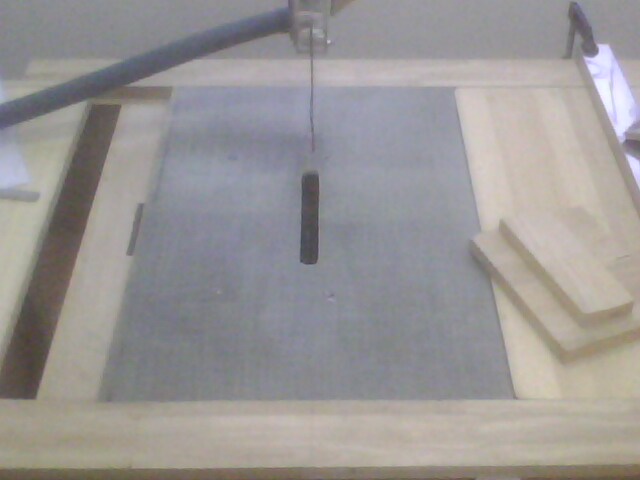

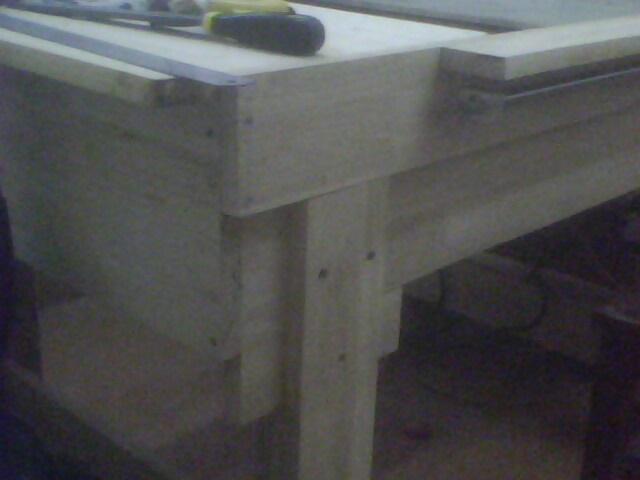

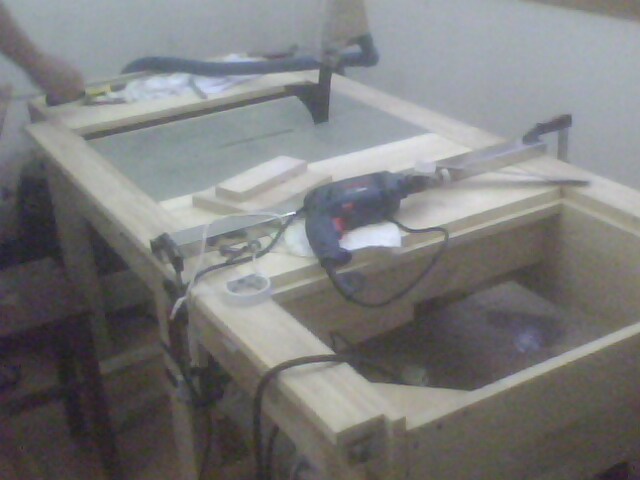

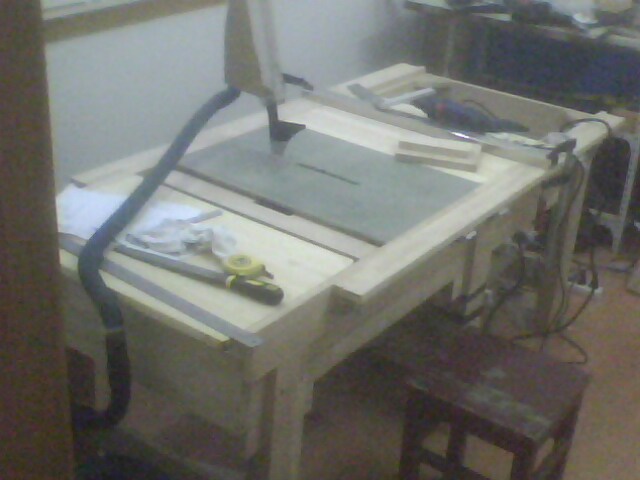

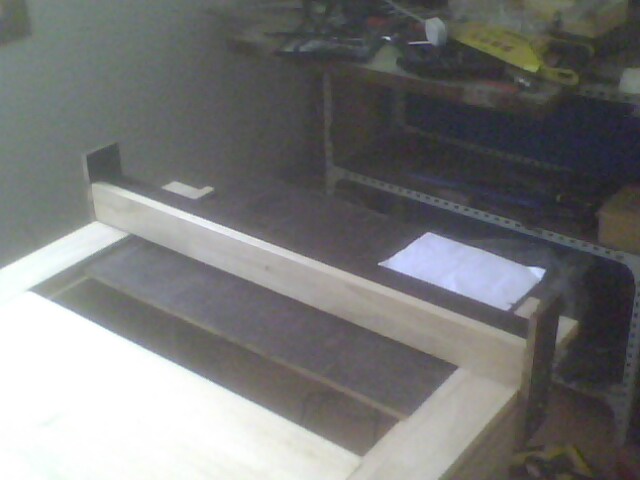

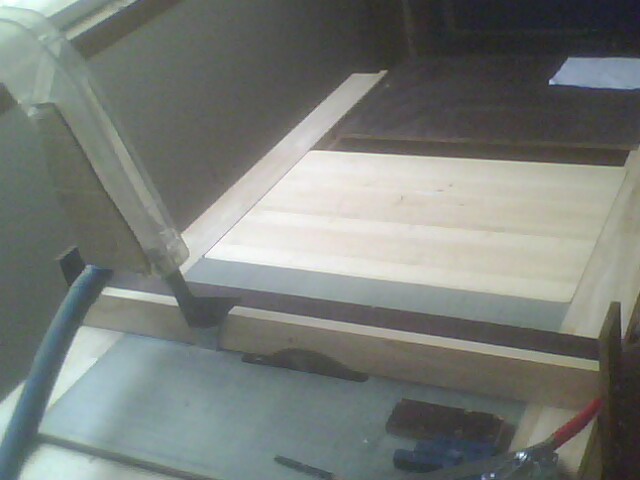

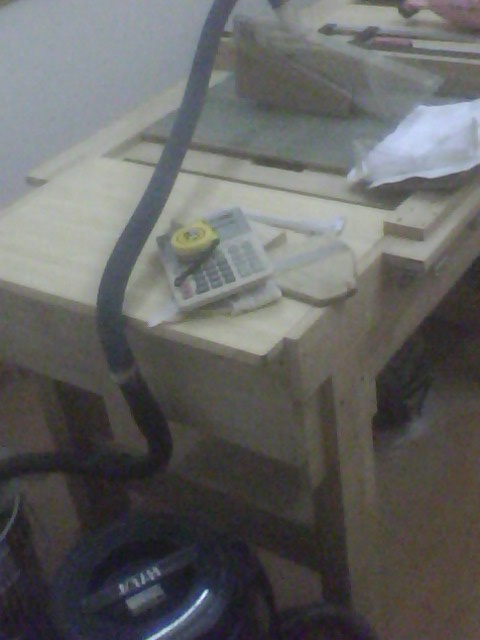

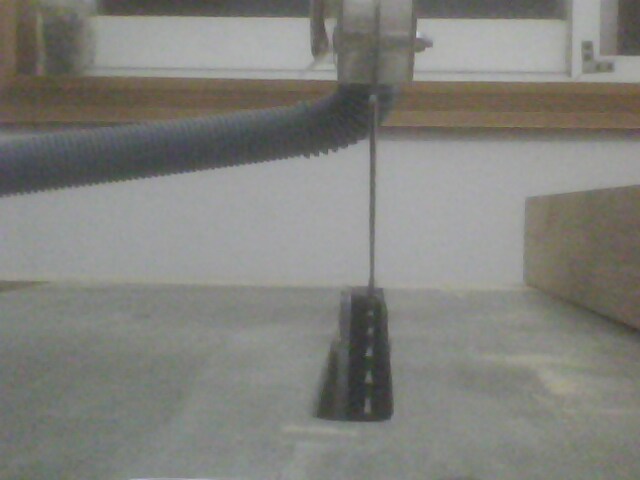

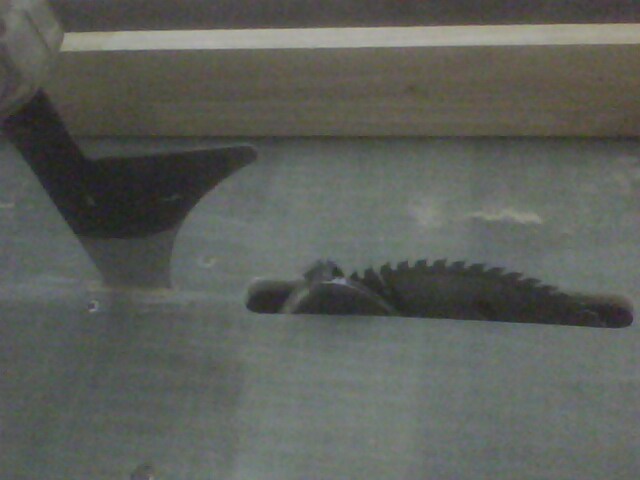

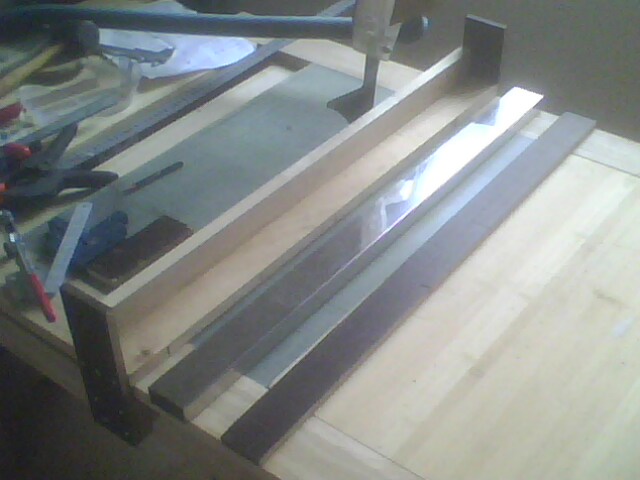

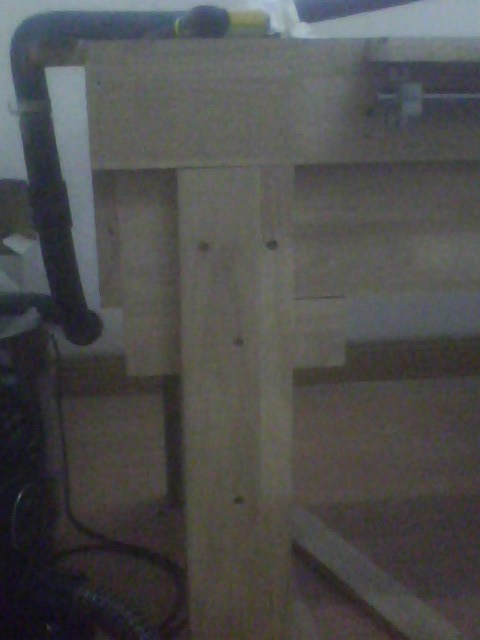

+ k  [( I$ P; j2 h今天继续，由于老婆大人出差把数码相机带走了，所以这批图是用手机照的，不是很清楚请大家见谅！" />" />" />" />" />" />" />" />" />

, Q5 T9 d" m4 l- E  x3 }/ j) w[ 本帖最后由 jeff5631 于 2008-9-19 12:33 编辑 ]

laoniu

这个帖子一定要顶的

jeff5631

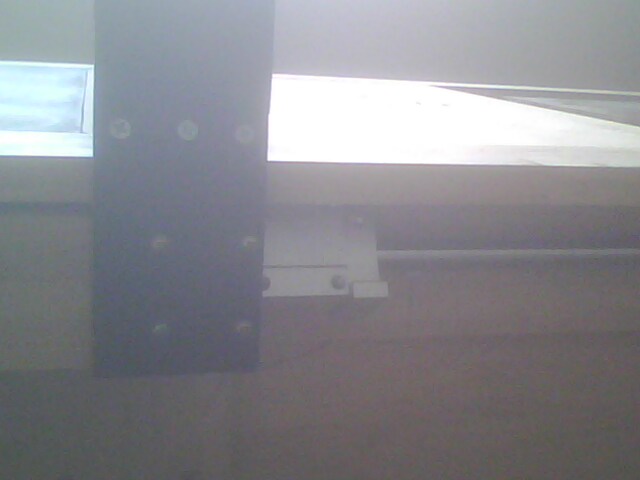

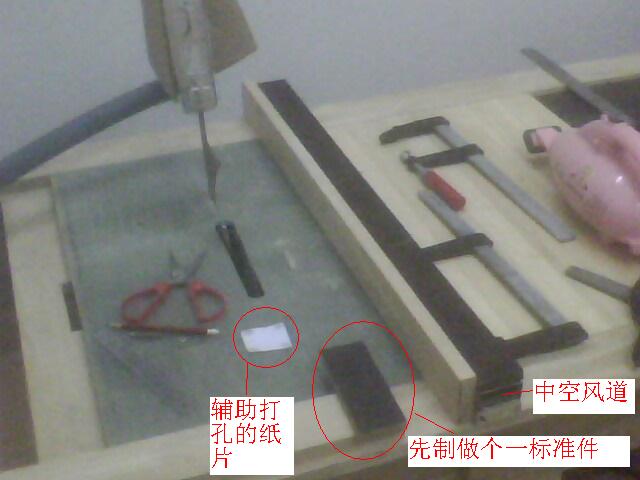

说起困难还真有个小麻烦，要在木板上钻四个孔与滑块上的四孔用锣丝固定起来，有没方便一点的方法精确的钻四个孔正好和滑块吻合，我是用尺量了好久算圆心，用大一号的钻头钻然后磨的。

拖把

太牛了．．．．．．．．．

来自深山

原帖由 rourouhh 于 2008-9-18 15:32 发表
4 g+ w( L" h7 G我自己设计了个台锯的工作台面，主要是靠山的移动部分。

* r% x+ }$ y( D7 P& A' v+ Q% ^6 ]您在下面用的是丝杆吧？如果是，问题就出现在，如何快速移动靠山。

yousolo

恩太阳鱼师傅的靠山可以快速移动也能微调的这样既有效率又有精度啊，楼主加油啊

dkm2797

原帖由 jeff5631 于 2008-9-18 17:00 发表
说起困难还真有个小麻烦，要在木板上钻四个孔与滑块上的四孔用锣丝固定起来，有没方便一点的方法精确的钻四个孔正好和滑块吻合，我是用尺量了好久算圆心，用大一号的钻头钻然后磨的。

呵呵,打的孔要略大于滑块上的孔,2滑块在一根光轴上需要调整其平行度,试试打大1~2个mm,不然稍有偏差就增加了光轴的摩擦力,俺安装的时候得出的结论,虽然现在已经不用光轴滑动靠山,提供一点小建议,希望有点帮助

陈虚荣

好好学习

piggybac

强帖，一定要留名。

大板

嘿，好，好好，好好好

和尚爱潘婷

不错！问问推料把在台上的轨道呢？有图吗！

和尚爱潘婷

60厘米*40厘米 1.8mm厚的 竹菜板三块 40元一块
60厘米*40厘米 1.5mm厚的(能买到1.8的最好
" ~" H' u; v5 |+ Q: v) \! l－－－－－－－－－－－－－－－－－－－－－－－－是CM吧！

lby111

还是叫台锯，台洗好些，有那个靠山在，工作台和台锯互换是很麻烦的。在工作台状态下的很多时候都是需要锯切的。

SandT

没用过工作台，没有概念。看了楼主的帖子，慢慢有点概念了。
