继续做雕刻机

q1251542554 · 发表于 2013-9-16 13:12:14

zdkj 发表于 2013-9-15 16:37 ( }& T; }. r$ H+ l5 a0 e3 j' o' g
轴向窜动在百分表一格刻度内，只有目测了，大约一半就是0.005mm了。我去加工板材也是小作坊，精度普遍比较 ...

楼主措辞不严谨，丝杆轴向窜动测量方法也不对

zdkj · 发表于 2013-9-16 16:23:54

q1251542554 发表于 2013-9-16 13:12
: q7 Q8 V: m0 l楼主措辞不严谨，丝杆轴向窜动测量方法也不对

有什么不严禁的，你看的不仔细而已，三位数字我都加了一格之内估测字样。

轴向窜动测的哪里不对？

q1251542554 · 发表于 2013-9-16 22:19:45

zdkj 发表于 2013-9-16 16:23
" T9 V; u3 S. h有什么不严禁的，你看的不仔细而已，三位数字我都加了一格之内估测字样。
3 r [0 S% P5 `! h# k' ~5 R( P2 T! h8 k) P
轴向窜动测的哪里不对？

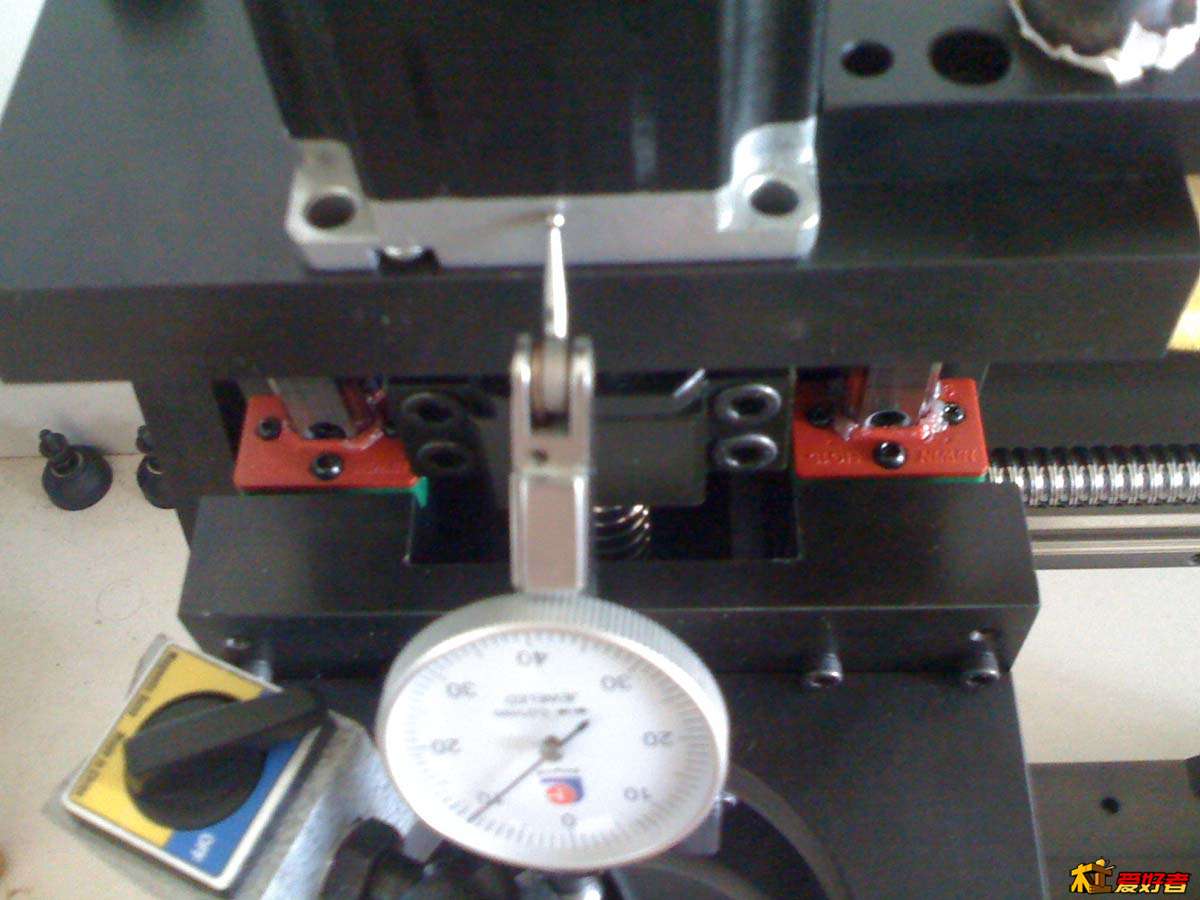

哦。我觉得测量丝杆的轴向窜动应该是将滑台组装完成后，把杠杆表打在端面，然后连续运行一段时间，观察跳动。而不是用手去推，个人见解，说错莫怪

q1251542554 · 发表于 2013-9-16 22:32:28

q1251542554 发表于 2013-9-16 13:12
6 \9 E4 D7 d" b) s楼主措辞不严谨，丝杆轴向窜动测量方法也不对

我觉得组装的时候用千分表可以更清楚的观察误差，并将其调整到尽可能高的精度，当然你三丝的指标完全不用这样做。
楼主莫激动，讨论问题而已，有些地方我也是一知半解的。

zdkj · 发表于 2013-9-16 23:39:30

q1251542554 发表于 2013-9-16 22:19 . s' C; c$ B( J* b- s1 g
哦。我觉得测量丝杆的轴向窜动应该是将滑台组装完成后，把杠杆表打在端面，然后连续运行一段时间，观察跳 ...

没关系，只是探讨么:handshake

等组装好，让三个轴分别低速和高速转停，用运动惯量本身测量窜动数值是最好的，也是实际使用中真实影响的反馈

目前阶段电控没安装到位，只能用适当力量推拉测量，如果数值大能及时调整，免得最后再拆费事

zdkj · 发表于 2013-9-16 23:47:52

q1251542554 发表于 2013-9-16 22:32
& u( a/ I, P' T5 g8 |我觉得组装的时候用千分表可以更清楚的观察误差，并将其调整到尽可能高的精度，当然你三丝的指标完全不用 ...

用百分表矫正控制到丝级别我自己都觉得已经很不容易了，本身这个机架工件本身是用一般机床做的，平度垂直度指标达不到微米级别，我的丝杆和导轨精度也不适合做微米精度机器。当然也是我能力不够，千分表适合你:lol

zdkj · 发表于 2013-9-16 23:53:32

q1251542554 发表于 2013-9-16 22:32 5 S9 r- t: |3 [# p$ v4 B7 h
我觉得组装的时候用千分表可以更清楚的观察误差，并将其调整到尽可能高的精度，当然你三丝的指标完全不用 ...

你可能觉得0.03mm精度很粗糙了，但对于我来说还是很担心，因为千元以下的电主轴跳动就可能就超过这个预期了，这还只是众多影响精度累加因素之一:lol

一山之驴 · 发表于 2013-9-17 00:41:06

铝合金板放了两个月会变形？

白沙烟 · 发表于 2013-9-17 03:46:48

我来也。

zdkj · 发表于 2013-9-17 14:16:25

一山之驴发表于 2013-9-17 00:41
, b0 D2 E# Q9 x" R8 Q4 ?* W3 Z# J铝合金板放了两个月会变形？

金属加工后基本都会发生应力或热力变形，变形程度和材质/切削量/温度变化/余量等都有关联，要求比较高的，加工过程中会做多次去应力处理，自然实效效率太慢，低温热处理去应力比较快捷

我这个板材是钢板表面发黑，第一次做这个，开始不了解应力变形问题，没做去应力热处理

zdkj · 发表于 2013-9-21 10:53:09

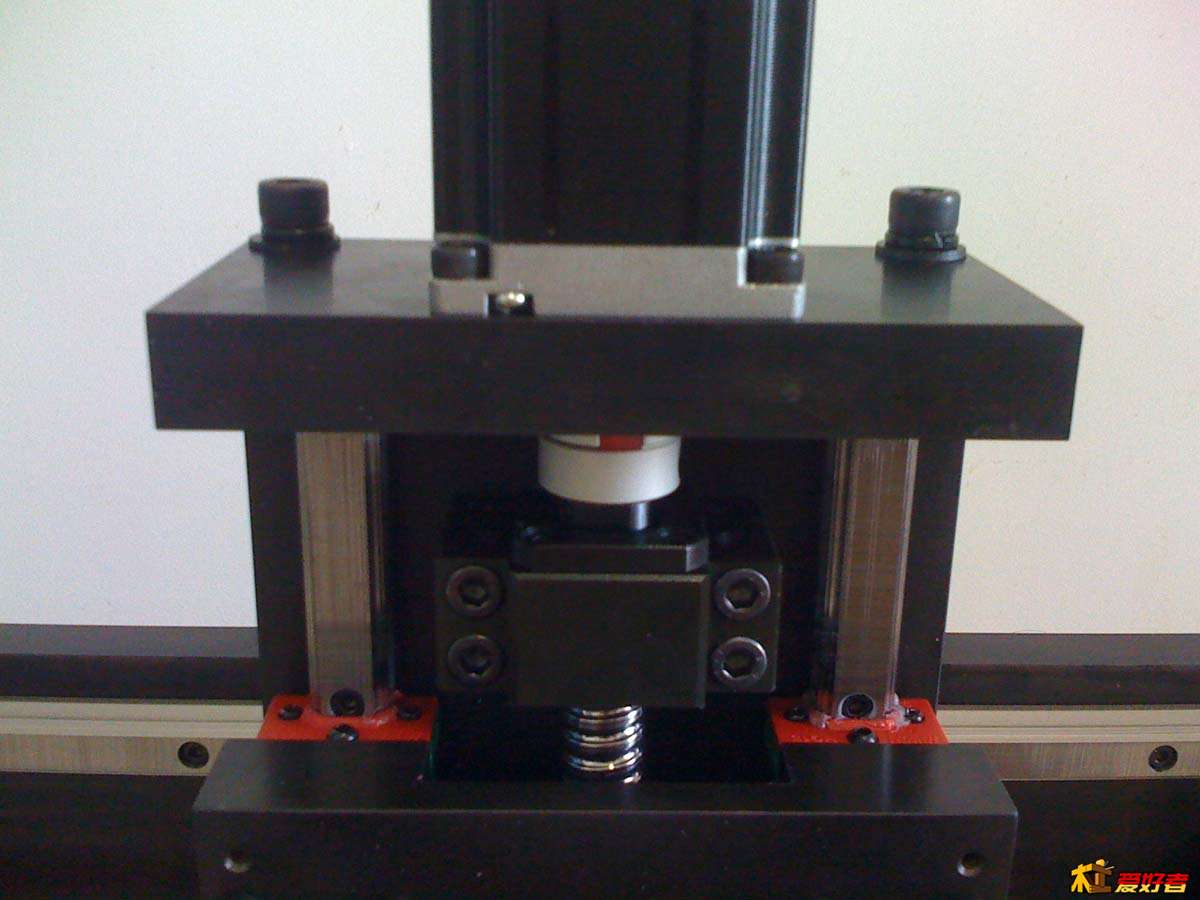

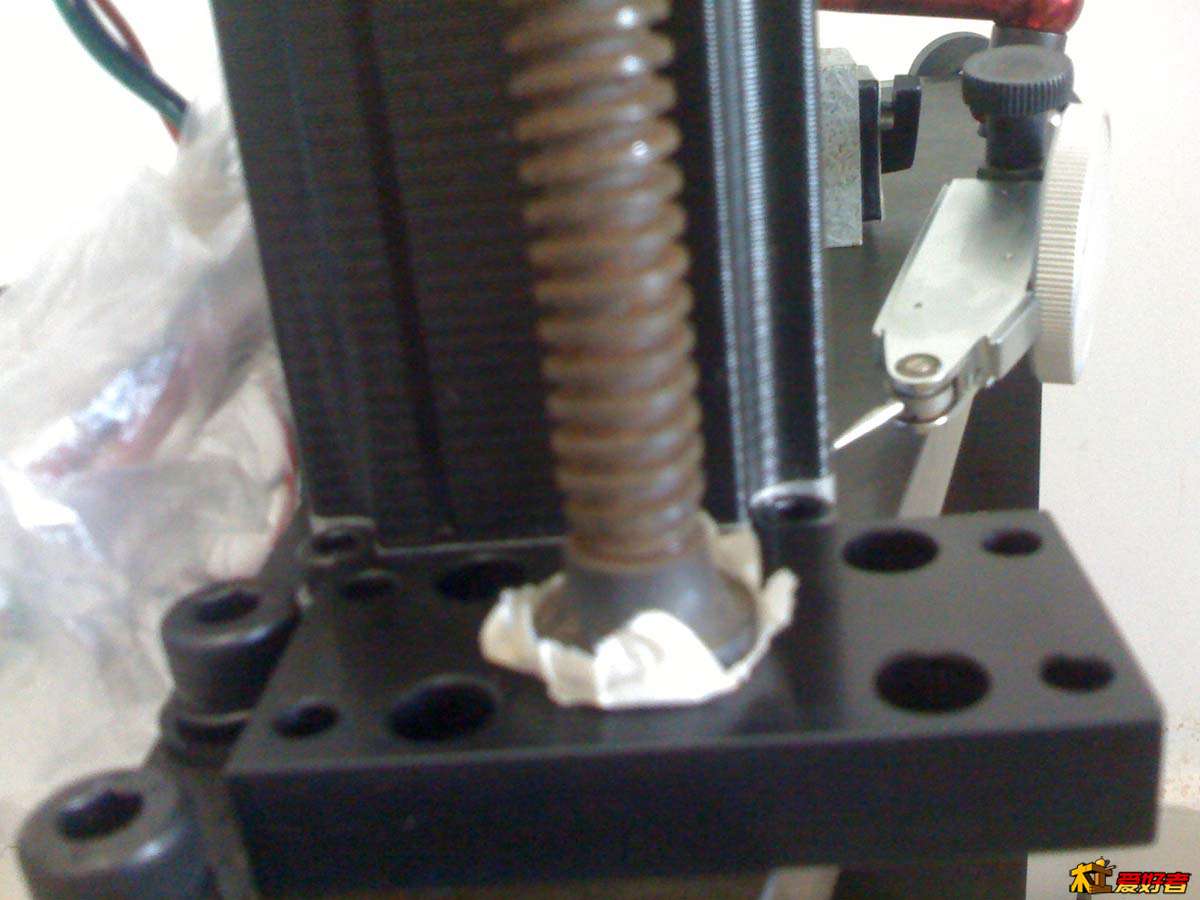

Z轴安装比较费事，丝杆相对比较短，对安装位置误差很敏感，超过2、3丝转动都感觉阻力明显

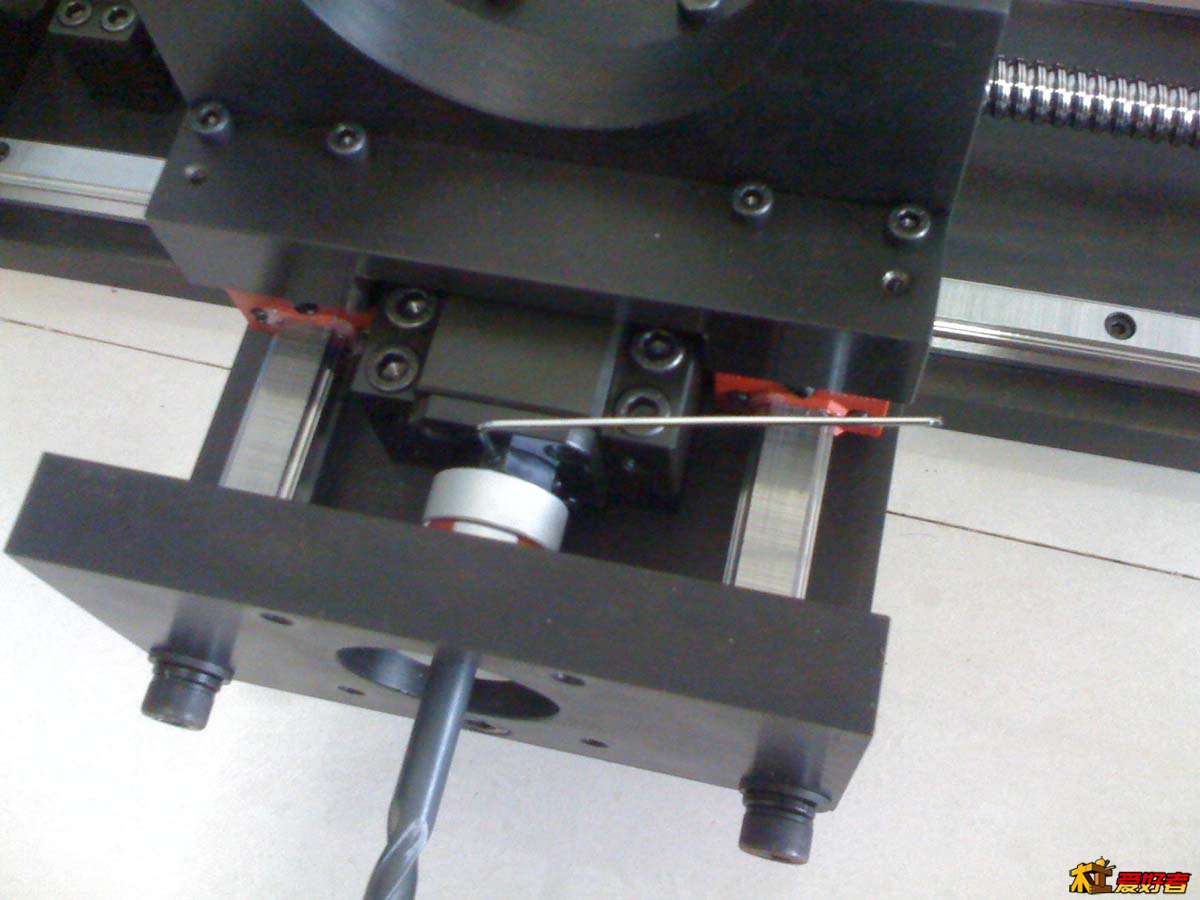

用连轴器接出8毫米钻头来转，小直径有利于更好感觉顺畅度，来回尝试把手指肚都转肿了

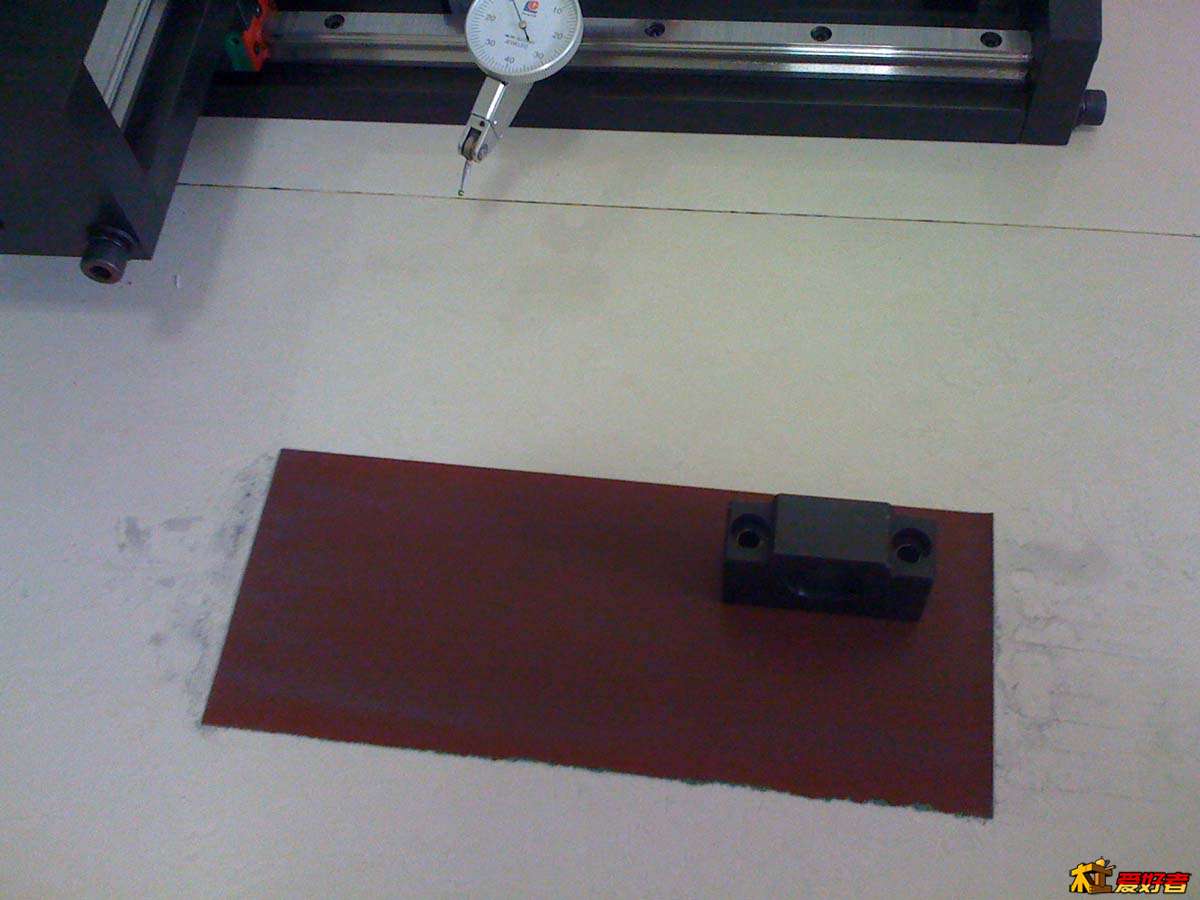

最后丝杆支撑座磨去6丝，丝杆螺母座法兰连接面一侧偏磨15丝，Z轴转动全程才顺畅

zdkj · 发表于 2013-9-21 10:57:04

本帖最后由 zdkj 于 2013-9-21 11:23 编辑

Z轴顺畅后，顺便把丝杆固定端螺母顶丝锁上

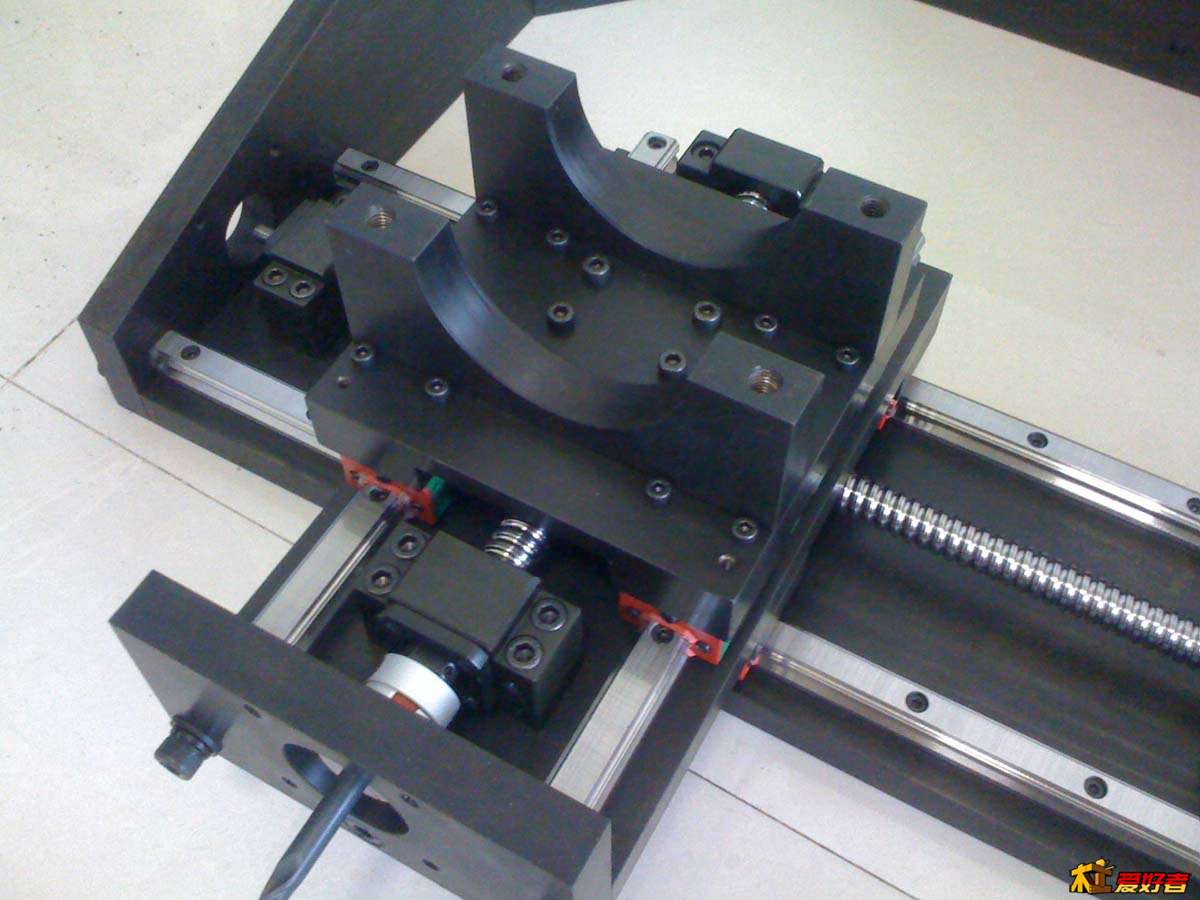

主轴抱座是80CM的，打算上1.5KW电主轴

zdkj · 发表于 2013-9-21 11:18:42

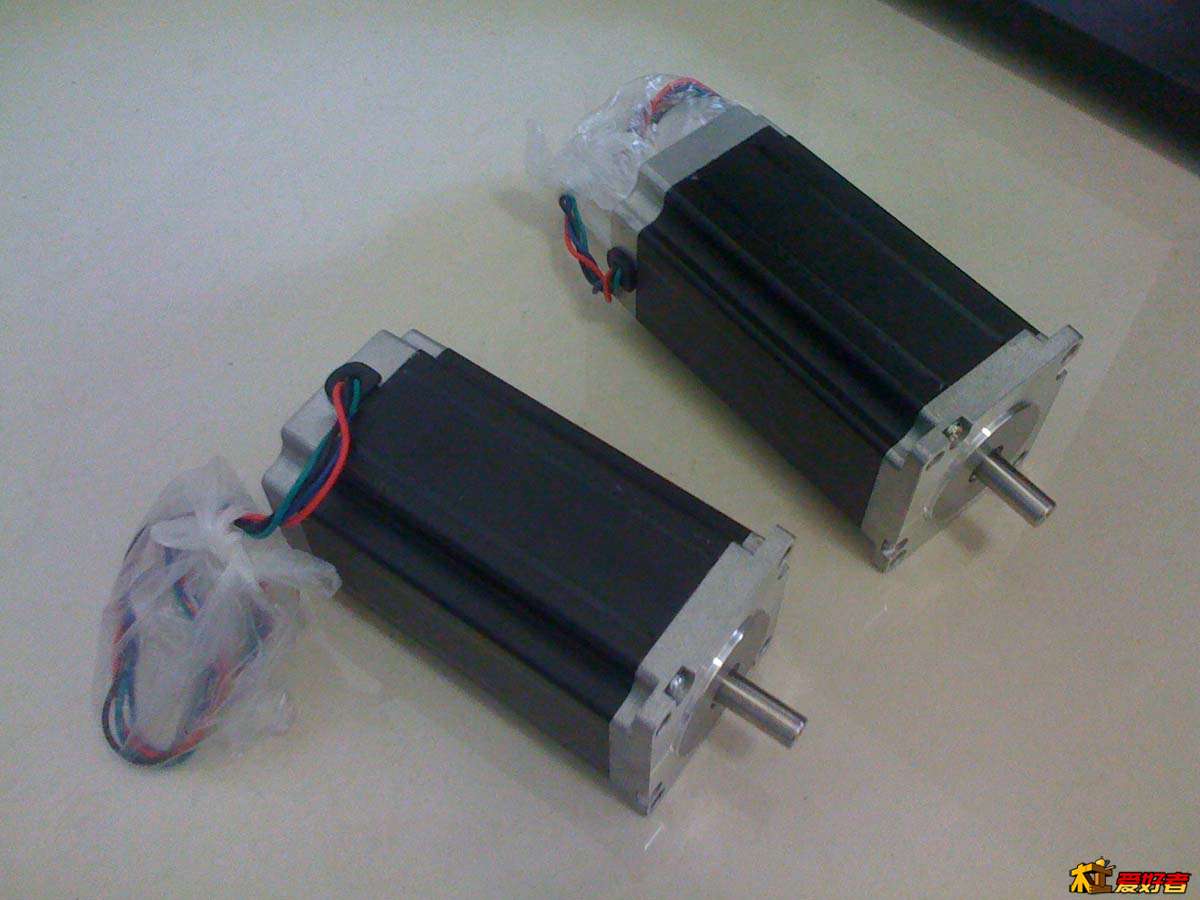

把完成的两轴步进电机装上，电机用的57 2.8n.m 3A 112MM长的

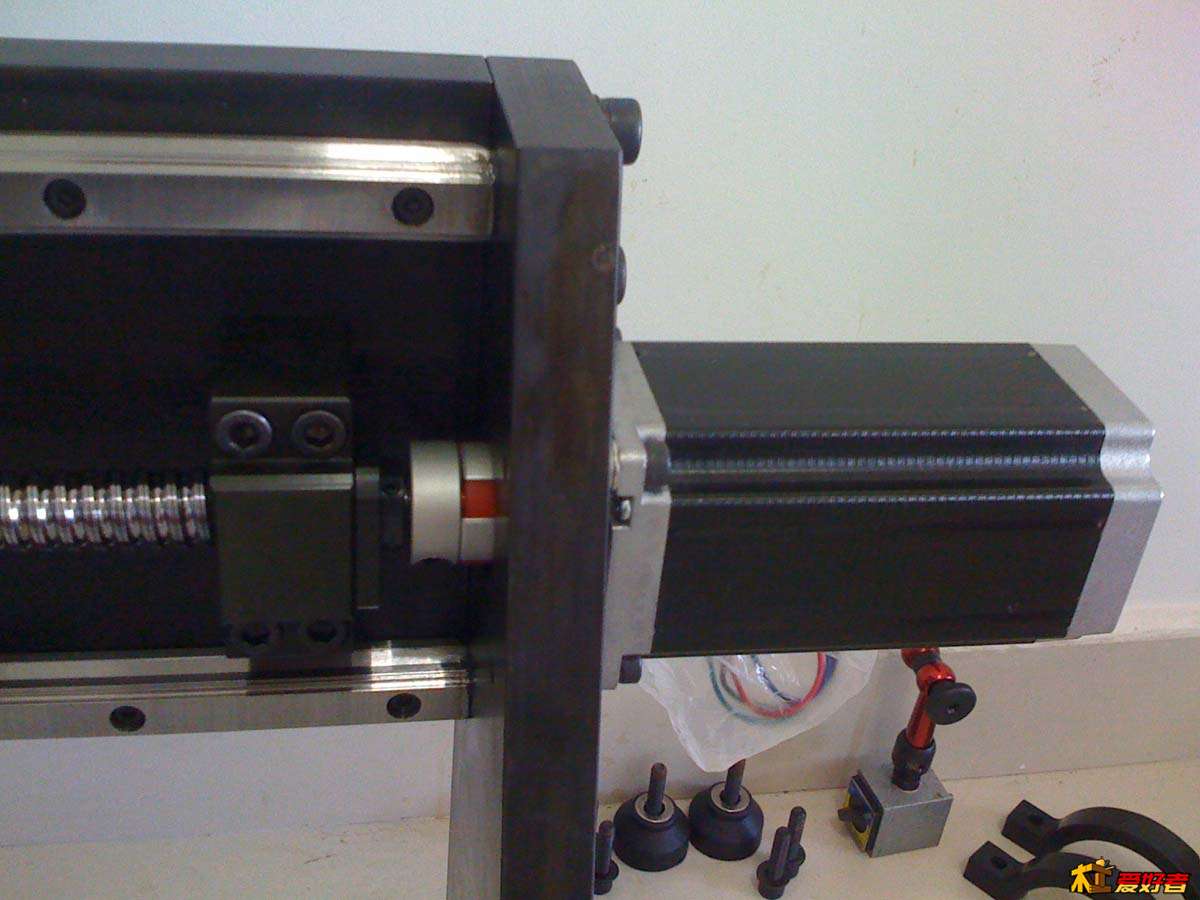

安装X轴电机，把机架翻转让安装面向上，水平安装要克服电机重力，不好调整

电机安装前先定位，让电机轴与丝杆端轴尽量同轴，因为实测连轴器本身两端自然禁固状态并不是很精准的同轴，虽然连轴器有一定弹性，但梅花连轴器还是稍硬一些，过大的周期扭动不但耗费无用功，对电机轴承和丝杆固定端轴承的磨损也会加剧

Y轴电机安装也是先定位，定位时用拆开的连轴器一端，同时禁固电机轴和丝杆轴，这样同轴度精度很好

两轴电机都安装好了

因为使用了丝杆固定座，所以电机可以直接安装在安装面上，省去了支架。电机本身就长，如果用支架那就突出太多了

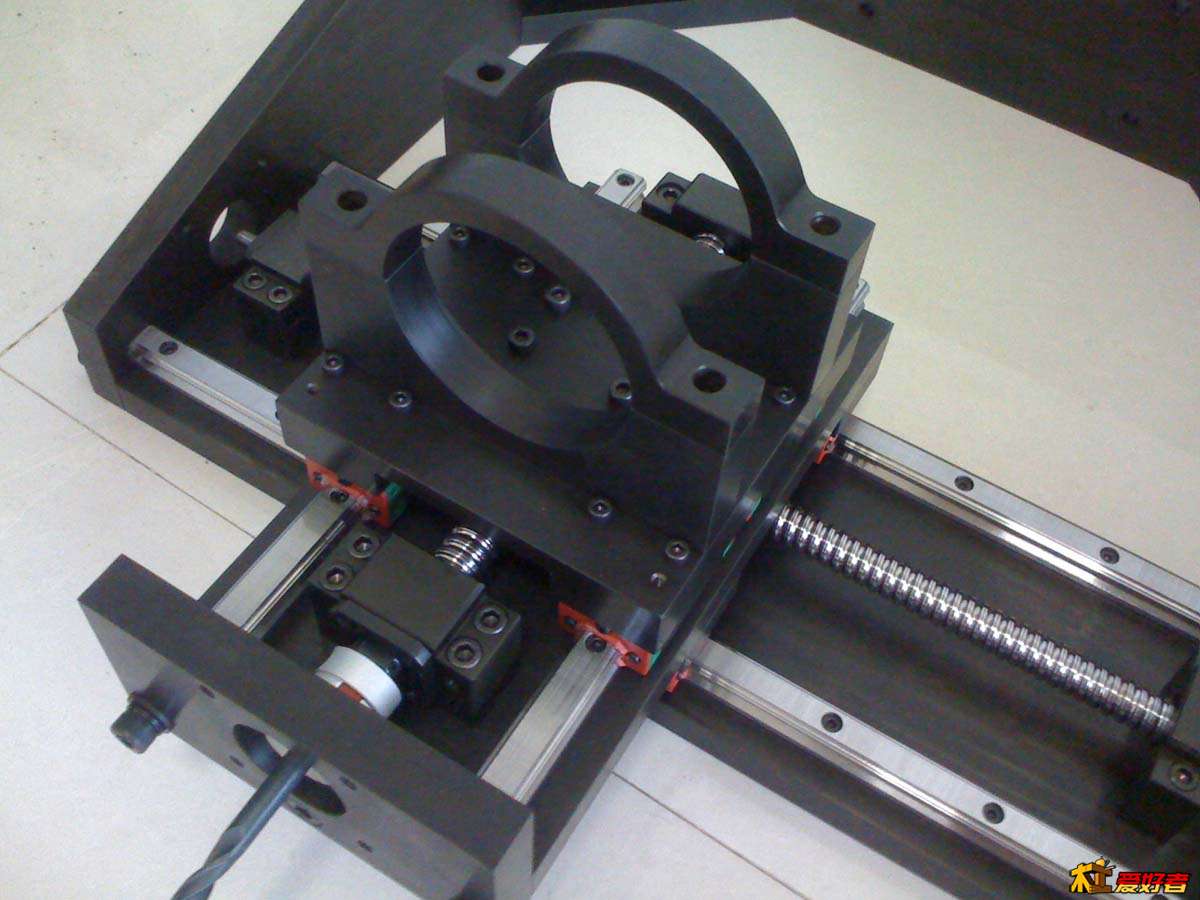

接下来该安装Y轴了，待续...

瞎雕 · 发表于 2013-9-21 12:50:11

跟我用的一样的步进，一样大小，一样的牌子，不过我的不是双出。
另外，用这个步进有点浪费了，76长度就可以。

zdkj · 发表于 2013-9-21 13:00:45

瞎雕发表于 2013-9-21 12:50
) ]9 U- C+ A) {' H跟我用的一样的步进，一样大小，一样的牌子，不过我的不是双出。
) i+ C3 H; x0 I# l3 \ G另外，用这个步进有点浪费了，76长度就可 ...

当时选双出轴是想安装手轮，不过到现在为止，我都不知道手轮是不是必要的

考虑过76的，长度更秀气，后来还是选112的了，主要当时不知道运行阻力有多大，克服Z轴重量是否够，静力矩是否足够止动平台惯性防止过冲等。如果力量富裕，降流使用吧，还能减少发热延长寿命

你的机器多大幅面的？
