继续做雕刻机

zdkj · 发表于 2013-9-15 16:37:07

bga201 发表于 2013-9-15 15:52 ^$ w$ T% h* x
太牛了！　　要求这么高，用丝来衡量，
$ i* V2 O6 K% L# _+ l0 W! E7 |/ u3 q" k% I4 `
轴向窜动目测在0.005mm以内，这个你真厉害，目测？哈哈。是说打表 ...

轴向窜动在百分表一格刻度内，只有目测了，大约一半就是0.005mm了。我去加工板材也是小作坊，精度普遍比较马虎，

测量导轨间隙，导轨安装好，把表吸在滑块上，百分表探头伸出去接触稳定面，用手摇摆提拉滑块，大致看看指针摆动，我的在1丝以内，但这个不是真实旷量，实际是放大的

丝杆固定好，禁止其转动，百分表指针打在丝杆螺母法兰面，轻推拉就能测量螺母配合丝杆旷量；表打在丝杆端面，推拉丝杆就能测出固定端质量

zdkj · 发表于 2013-9-15 16:57:59

白沙烟发表于 2013-9-15 05:07
1 S# S' J2 _4 n% U5 l' t. z, T) p楼主这是再做制造航天飞机和航母的神器吗？希望不要成为太监帖，会一直关注的，这神器制造出来肯定价格不菲 ...

好不容易做一回，尽量精确一些。整体精度由这些细节决定，最后争取综合指标在3丝以内吧。

价格会比同样用料配置成品机要低，毕竟省下人工和利润

killluck · 发表于 2013-9-15 17:59:36

killluck 发表于 2013-9-15 00:57
0 @8 Y X9 ] |7 T! |( h* J导轨和滑块花了多少本来准备用这种制作简易车床的。。。可是滑块貌似不能安装外圆轴承因为不知道孔间距。 ...

嗯我只需要50CM 导轨想在滑块做上安装2个外圆轴承中间穿着顶针就是简易车床尾座了

killluck · 发表于 2013-9-15 18:00:50

bga201 发表于 2013-9-15 15:57 8 R1 }9 i B3 p7 ~ s# d
这位兄弟用了导轨来、还要用用圆轴承？？？　导轨是高档机用的，寿命长，精度高。　我刚买了些二手的，感 ...

我想用来做简易车床的轴承中间穿顶针就等于车床尾座了

q1251542554 · 发表于 2013-9-15 20:18:28

zdkj 发表于 2013-9-15 16:22 ; B$ X0 q, J3 e* H
杠杆百分表，最小刻度0.01mm。探针那种百分表需要垂直，杠杆表测量角度灵活一些，适合一些狭小空间9 }; g8 Y& k# b1 C% K
, T$ n9 s( G& s) K! W- ?- {$ o
书 ...

哦，那楼主怎么有些地方出现了小数点后三位数的数据，不知是不是多打了零，

killluck · 发表于 2013-9-15 20:53:41

killluck 发表于 2013-9-15 17:59
8 T' E: s* r3 ?* b$ V0 c& `+ ^嗯我只需要50CM 导轨想在滑块做上安装2个外圆轴承中间穿着顶针就是简易车床尾座了

就是不知道滑块的孔间距和轴承的孔间距是否搭配所以没下手

kairei1965 · 发表于 2013-9-15 21:28:25

精品机制造,楼主好专业

killluck · 发表于 2013-9-15 23:37:59

killluck 发表于 2013-9-15 20:53
1 Y. [+ U# ^1 k6 g6 u3 F就是不知道滑块的孔间距和轴承的孔间距是否搭配所以没下手

问了 - -没告诉我。。。轴承那个也是所以我无奈

killluck · 发表于 2013-9-15 23:59:04

killluck 发表于 2013-9-15 23:37 , p, x0 J3 |5 K d( v9 ]' e% Q
问了 - -没告诉我。。。轴承那个也是所以我无奈

滑块型号好多。。。-0- 轴承底座间距貌似很大

zdkj · 发表于 2013-9-16 00:18:18

killluck 发表于 2013-9-15 23:59 ) @, d: F/ m1 o, I
滑块型号好多。。。-0- 轴承底座间距貌似很大

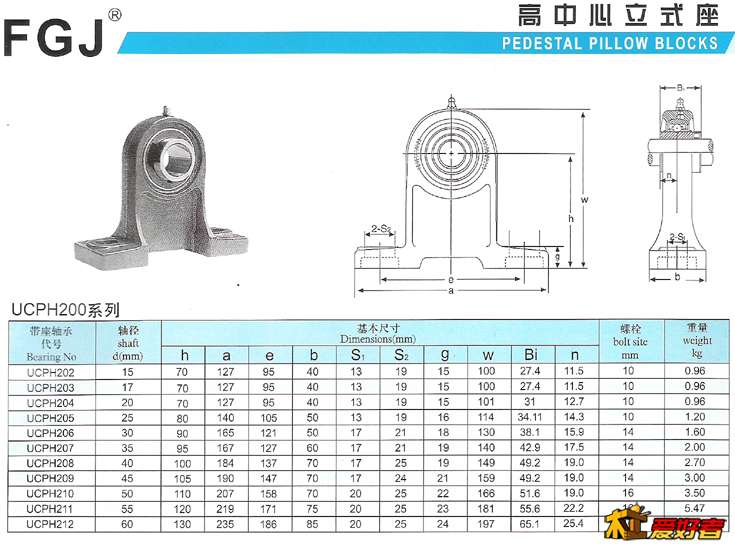

正因为型号多，你才有选择空间啊！下面是一般网店都会贴图的数据，不需要向掌柜问


killluck · 发表于 2013-9-16 00:27:15

zdkj 发表于 2013-9-16 00:18
$ I1 p# V" ?3 c6 H, j+ e+ ]8 ~7 F正因为型号多，你才有选择空间啊！下面是一般网店都会贴图的数据，不需要向掌柜问

厉害厉害其实我只要知道横向间距就行了因为尾座是顺着导轨的我在考虑多长才适合家用太大没地方太小就悲剧哎慢慢捉摸

zdkj · 发表于 2013-9-16 00:30:20

killluck 发表于 2013-9-15 23:59 & ]7 Z9 }7 i8 M" j0 F5 E
滑块型号好多。。。-0- 轴承底座间距貌似很大

有打貌似的时间，具体尺寸随时查到手了


zdkj · 发表于 2013-9-16 00:38:17

killluck 发表于 2013-9-16 00:27 1 E# G' Z. x- B: S q5 ~) j- E5 q a
厉害厉害其实我只要知道横向间距就行了因为尾座是顺着导轨的我在考虑多长才适合家用太大没地方太小就 ...

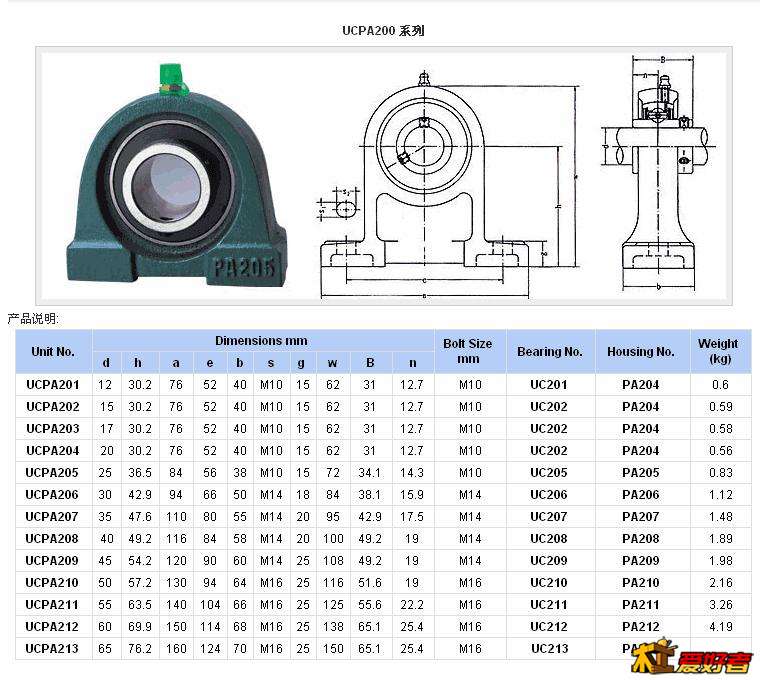

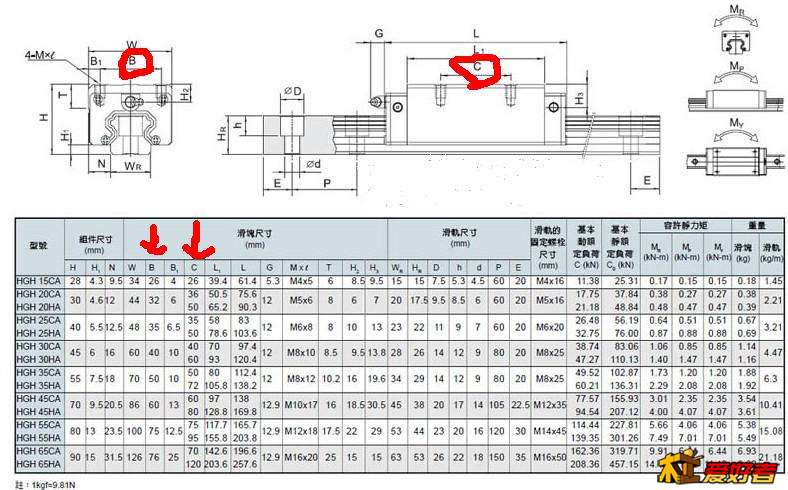

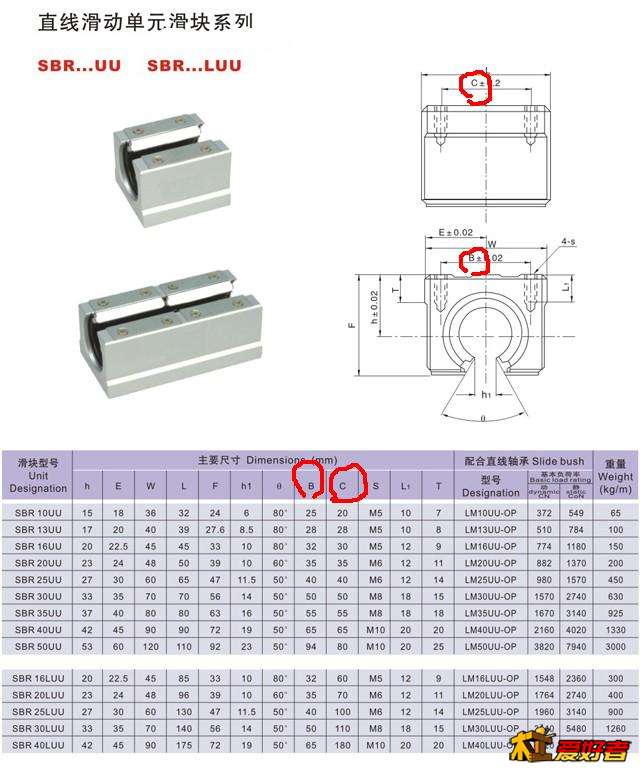

看数据马上就能找到配合的了，例如轴承座UCPA201（52mm间距 M10孔）可以配合导轨滑块HGH 35CA（50mm间距 M8螺栓），也可以配合光轴滑块 SBR 30UU（50mm间距 M8螺栓）

killluck · 发表于 2013-9-16 00:41:46

zdkj 发表于 2013-9-16 00:38 ( N: @' E5 O, a2 A
看数据马上就能找到配合的了，例如轴承座UCPA201（52mm间距 M10孔）可以配合导轨滑块HGH 35CA（50mm间距 ...

谢谢大神指点突然发现个问题就是滑块会滑动那么如何固定是问题了还有就是我看了好多顶尖都是锥度的还有就是要固定顶尖貌似还要加东西

快乐516 · 发表于 2013-9-16 09:01:34

强啊。这jj的精度高哦
