雕刻机开榫利器

metall001 · 发表于 2013-8-15 12:41:55

楼主武器不少啊!眼馋

常常忘记 · 发表于 2013-8-17 18:24:52

OMG,瞧那一堆的雕刻机.......
口水

和尚爱潘婷 · 发表于 2013-8-18 22:31:18

真不错！稍稍经常动手的个人不需要什么专业工具机床就能搞定，这就是DIY的境界，不错！问问楼主是不是木方端头开公榫就不能能只有变通的开侧面母榫！解决这个问题只有架高设备到木方顶端了！请PM下淘宝地址谢谢！

gztv008 · 发表于 2013-8-19 10:44:55

和尚爱潘婷发表于 2013-8-18 22:31 * t# |/ y3 \8 \4 s1 H4 z
真不错！稍稍经常动手的个人不需要什么专业工具机床就能搞定，这就是DIY的境界，不错！问问楼主是不是木方端 ...

开公母榫都可以的，只要木头的厚度在7cm以下，能塞进铝板下面就行，不过短木方开榫头的话我会用台锯，雕刻机开榫头容易蹦边。

所有配件都是淘宝买的，你自己搜索就有的

slashwin999 · 发表于 2013-8-21 17:13:32

说实话没看懂哎还得慢慢学啊

gztv008 · 发表于 2013-8-21 18:00:27

本帖最后由 gztv008 于 2013-8-21 18:05 编辑

slashwin999 发表于 2013-8-21 17:13 \- B$ x: Q/ V+ G6 x2 l
说实话没看懂哎还得慢慢学啊

关键是横向和竖向的滑轨上带锁紧装置，用来限位，防止刀头走过头，这样就可以限定刀头在局部的平面范围里面工作，工作深度则是靠雕刻机dw618的下压式底座来实现的，底座也是有限位装置的。深度、平面都能限位，不就可以将木方放在下面开洞了么。

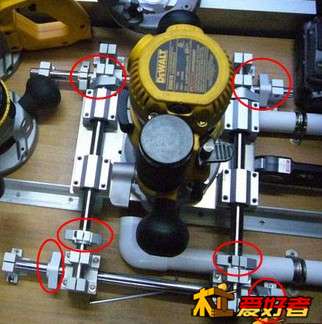

下图圆圈的就是限位装置

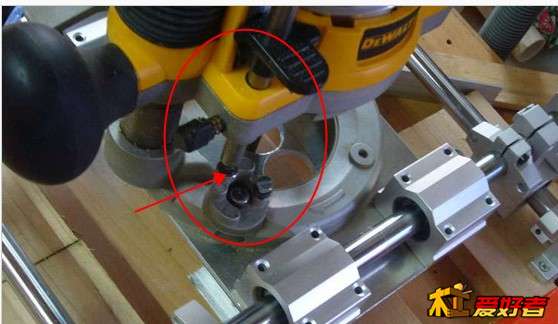

雕刻机的下压底座的限位装置

maybach · 发表于 2013-8-26 18:27:52

设计不错。就是看起来很高的造价。

maybach · 发表于 2013-8-27 13:09:11

maybach 发表于 2013-8-26 18:27
; Z% w. F. y( a+ @% b* P$ V3 ]设计不错。就是看起来很高的造价。

都两百多了。加多好几百。可以考虑用论坛上的FMT图纸去找激光加工。

zpkun · 发表于 2013-8-31 16:16:19

maybach 发表于 2013-8-27 13:09 # J& o: M2 ]" J* ]
都两百多了。加多好几百。可以考虑用论坛上的FMT图纸去找激光加工。

请问这个FMT的图纸在哪里？论坛貌似搜不到了。

maybach · 发表于 2013-8-31 20:42:45

有的。打FMT找找就有了。2012年的帖吧？

gztv008 · 发表于 2013-8-31 21:25:29

maybach 发表于 2013-8-27 13:09
9 m% b" ?, X4 D5 C+ A4 H( A都两百多了。加多好几百。可以考虑用论坛上的FMT图纸去找激光加工。

只用来开榫，不是雕刻的

青舟001122 · 发表于 2013-9-2 22:40:45

得伟的东西真多呀！

simonlhw · 发表于 2013-9-30 13:56:19

一货的黄色得伟啊，可羡慕死我了

雨中@漫步 · 发表于 2013-10-6 19:30:33

已经在X宝买了20的光轴大概明天可以收到准备按照楼主的样子D一个，还想在这个基础是增加一个仿型功能。

透明光 · 发表于 2013-10-6 20:18:14

老兄，光轴是多少CM长的？40X40CM吗？麻烦告诉我！谢谢！
