雕刻机开榫利器

gztv008

怎么快速开一个完美的榫洞一直是许多木友想解决的问题，我也是，曾经关注了很久的方榫机，但是我不是开工厂的，那个东西太大太重，没必要，用台钻改的话，台钻加夹具都赶上方榫机了，另外有大师设计的开榫模具又实在太复杂，还要加工模具，测试时间长，难diy，又看到仿形机架，说实话，那个东西有点像木牛流马--笨。于是决定按照自己的需要，联合实际diy了一个。

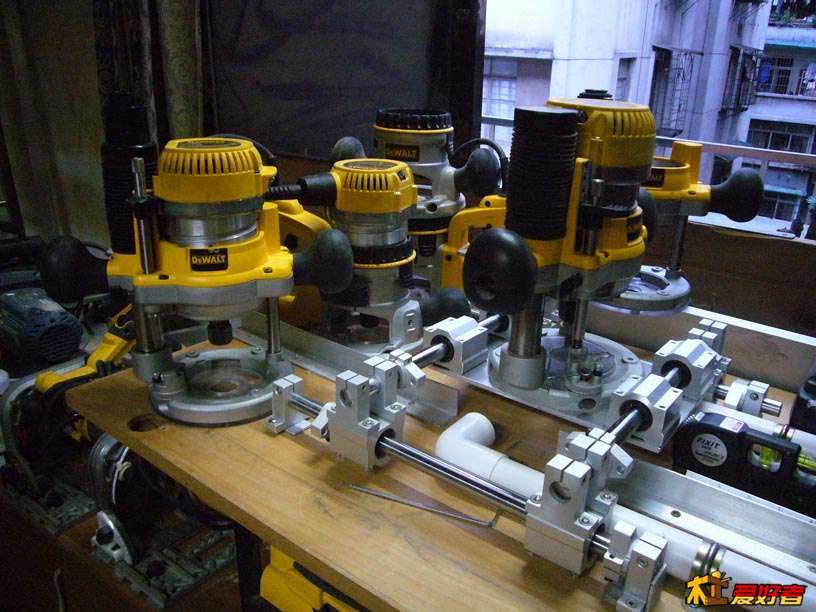

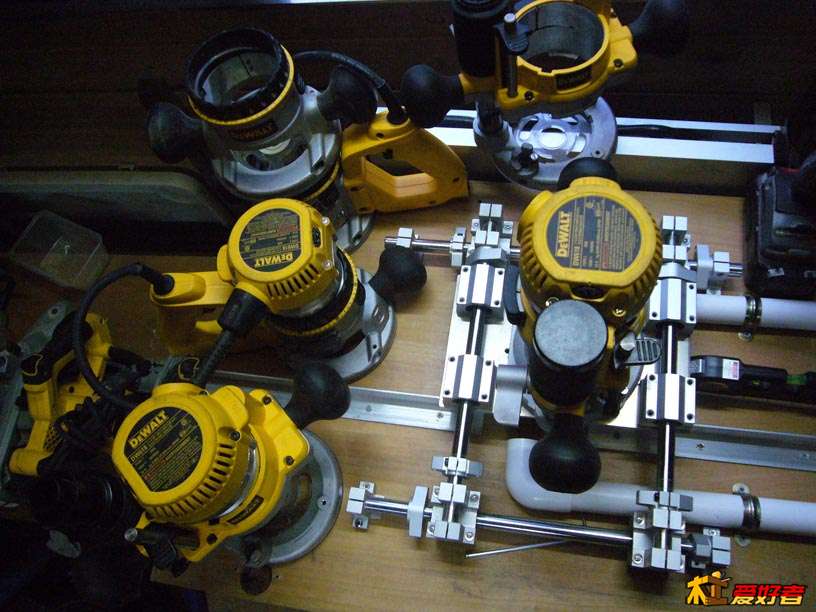

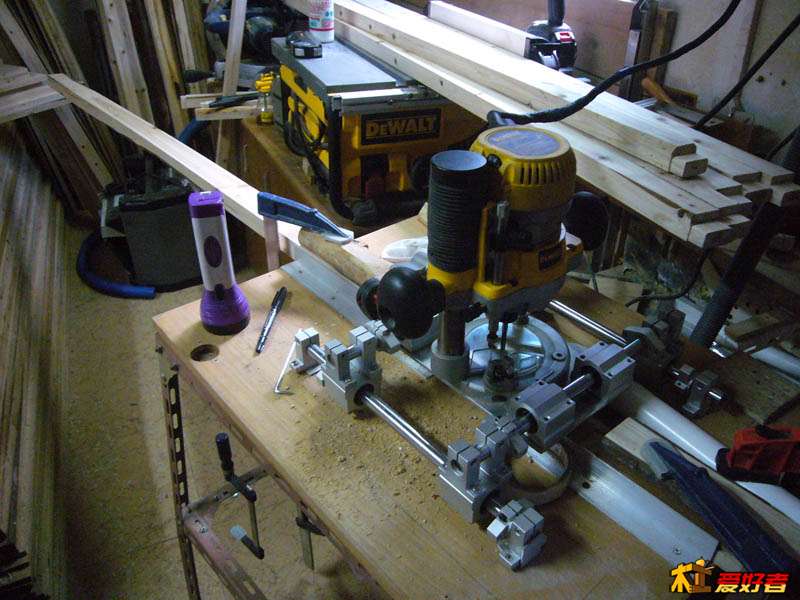

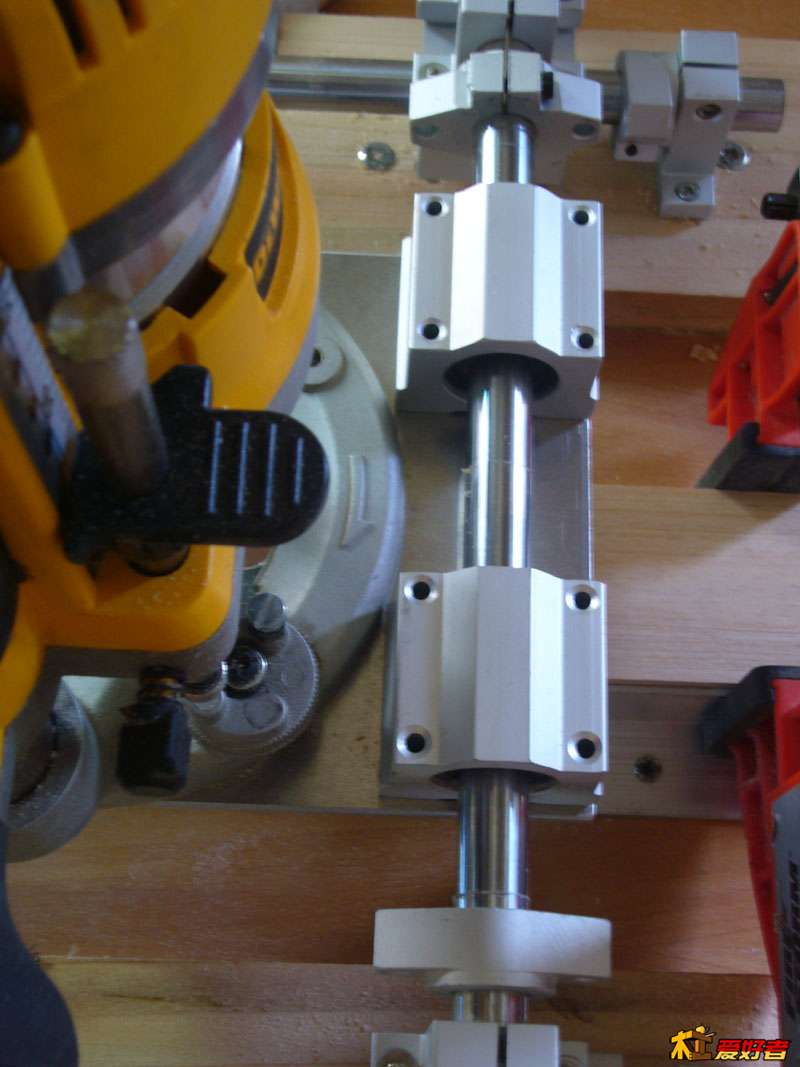

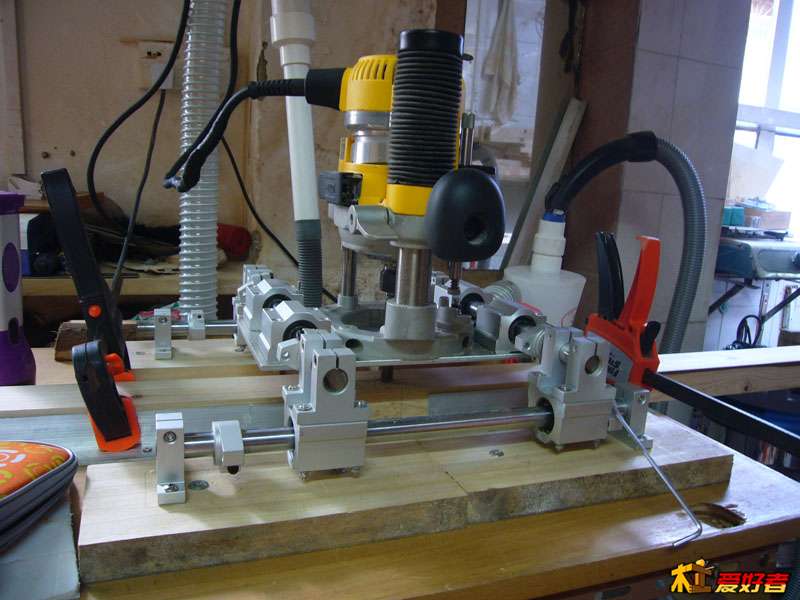

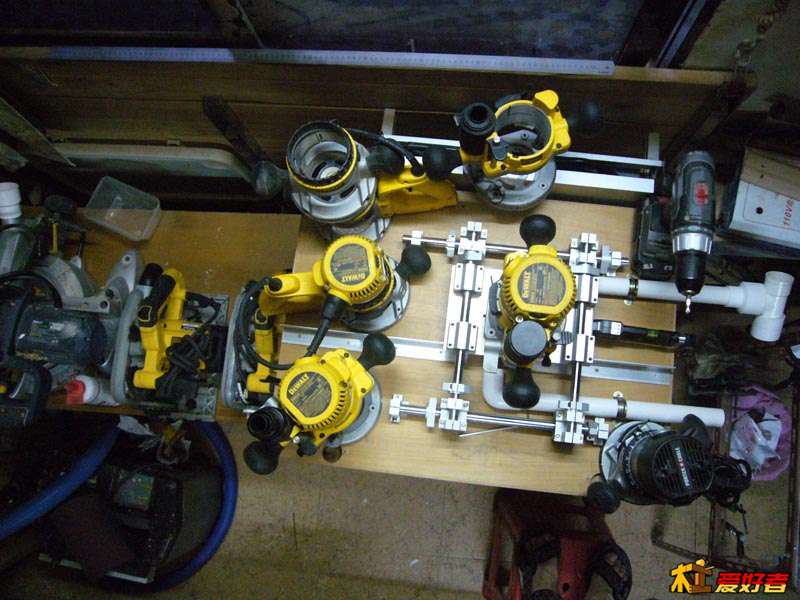

用16mm的光轴、箱式滑块、立式支撑、卧式支撑组装了一个井字形的机架。

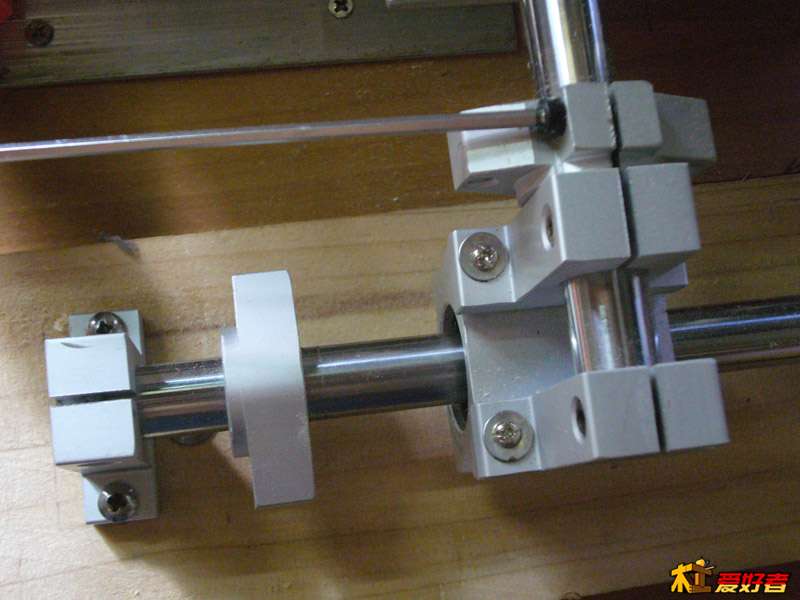

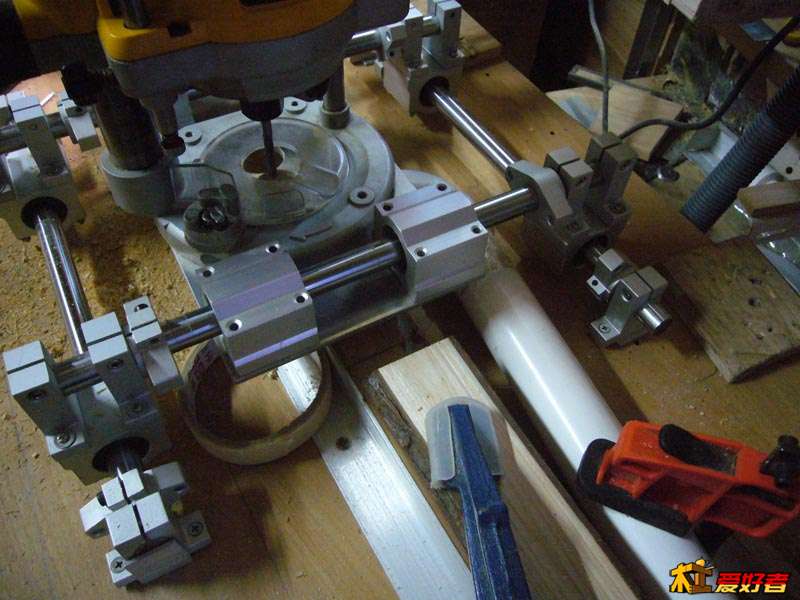

卧式支架是限位装置，直刀到位后，锁住支架的螺丝，限制左右方向的移动幅度





上层同样是由卧式支撑做限位装置，设定前后移动的幅度后锁住卧式支撑。

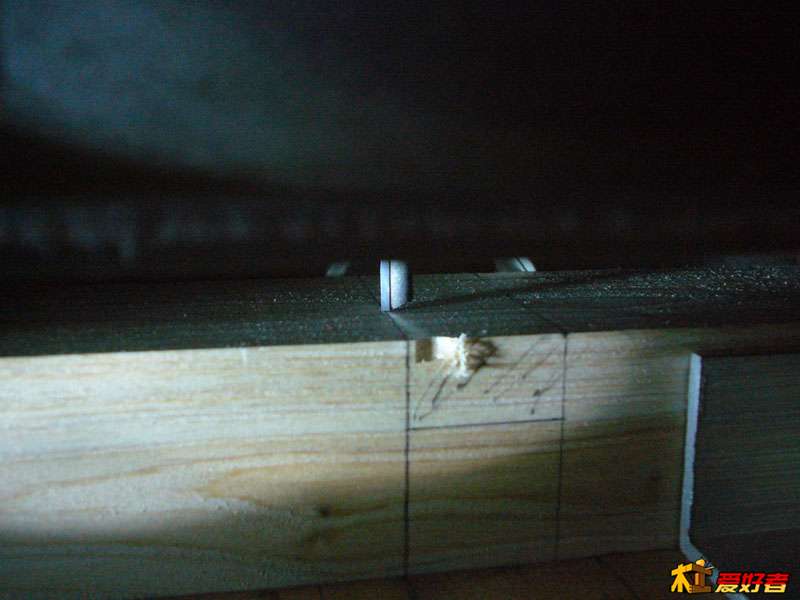

对位的过程

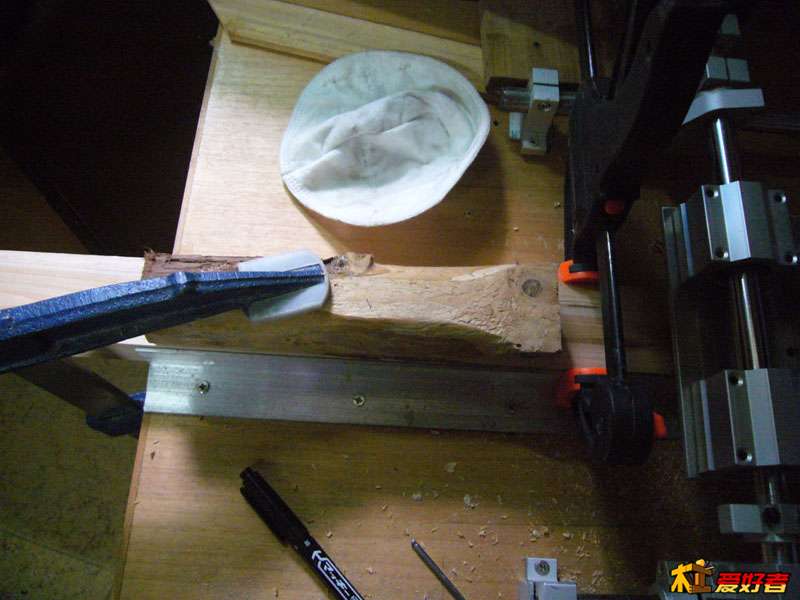

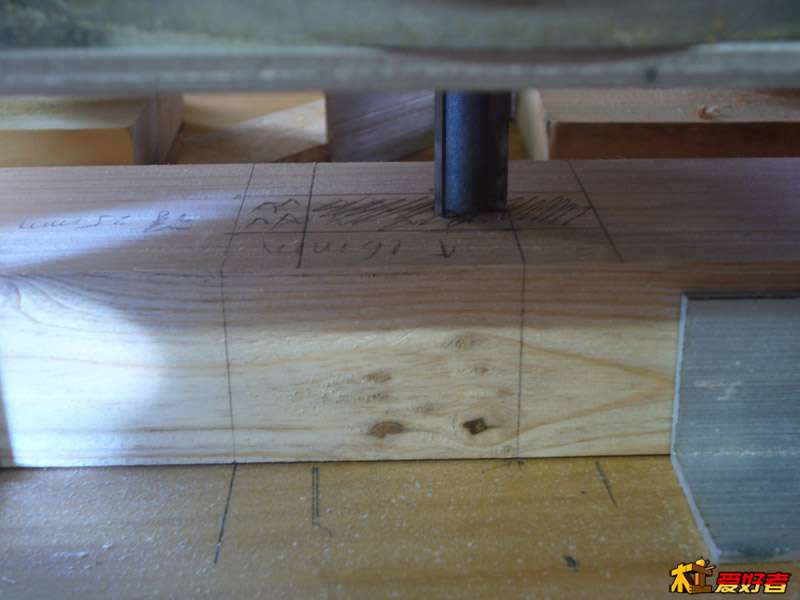

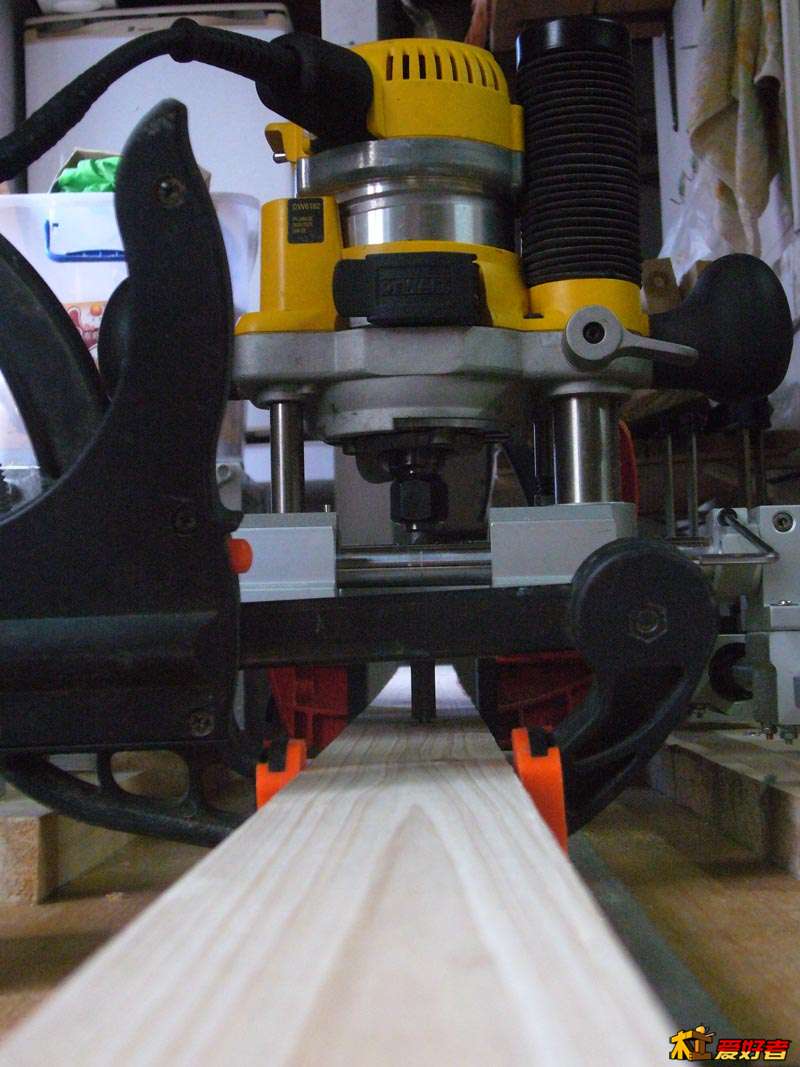

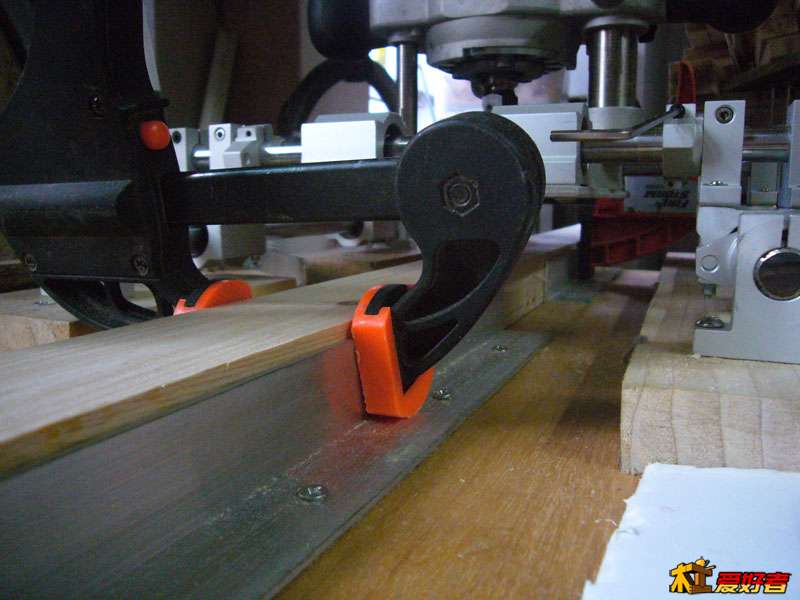

对好后用f夹夹住木料

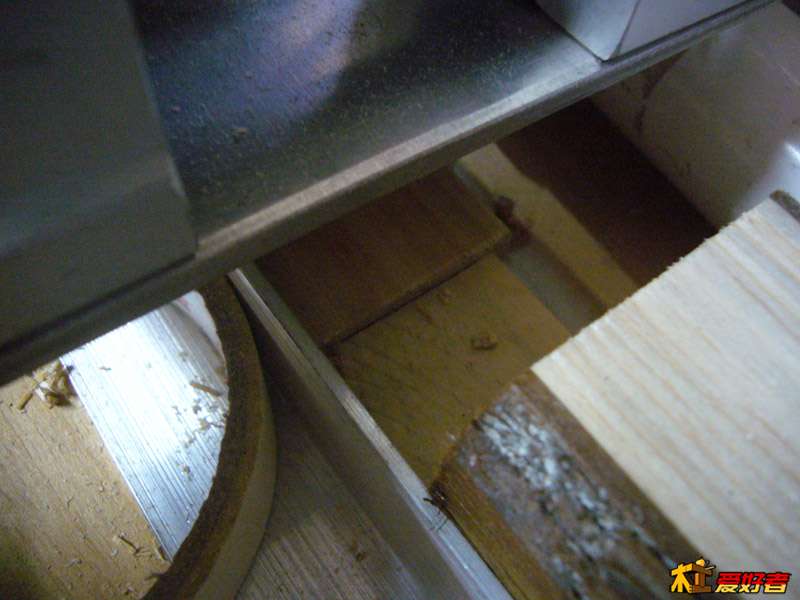

下面的角铝是平行于下层的光轴的，中间开了缺口，在直刀最大的移动范围之外，用来固定木料的，方便
批发加工。

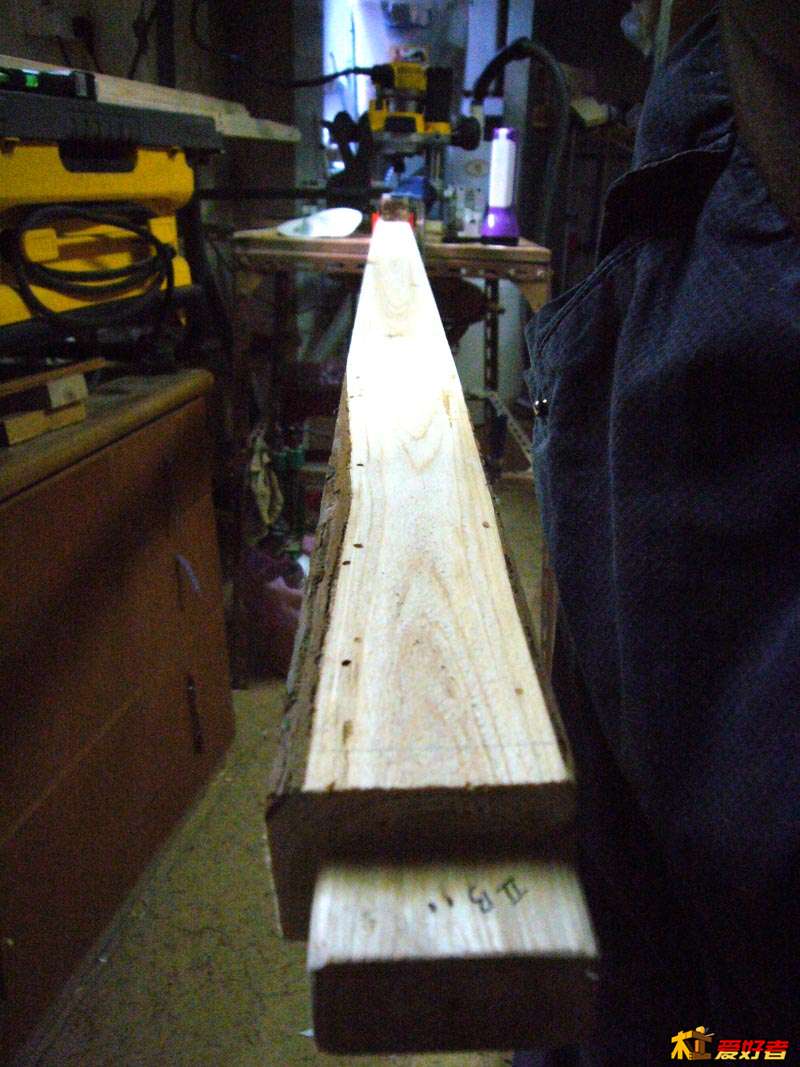

量好一个后，用边角料顶住木料的头部，下一条木料只要顶住这个木块就不用再设置直刀了。

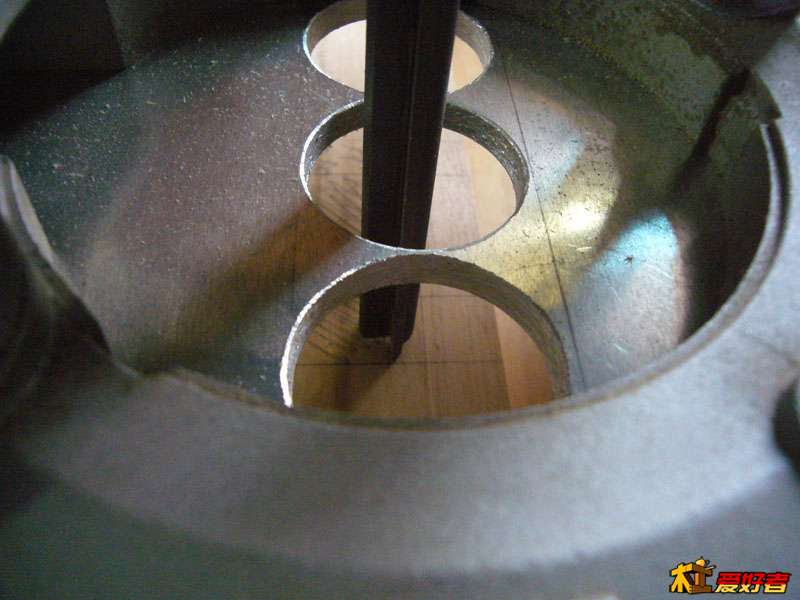

如果开榫的位置在木料中间的话，划垂直参考线，将参考线对齐台面的记号，同样不用再设置直刀

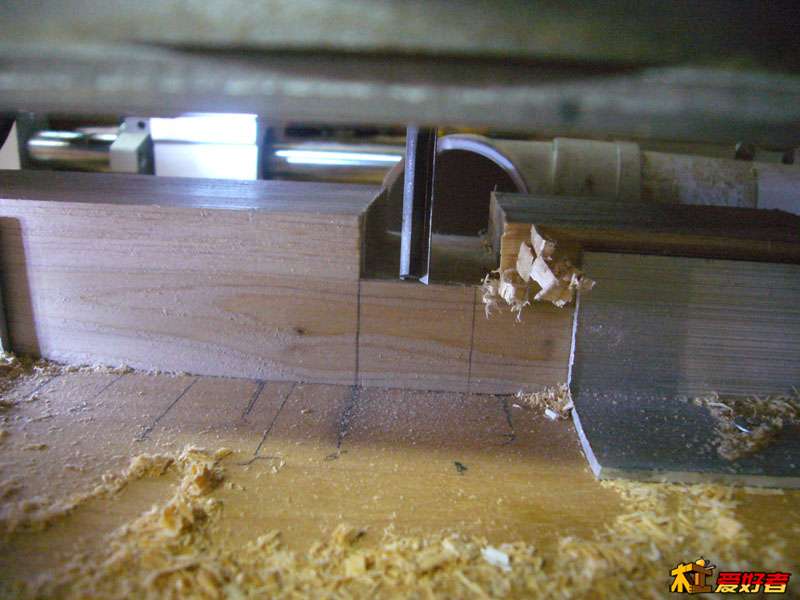

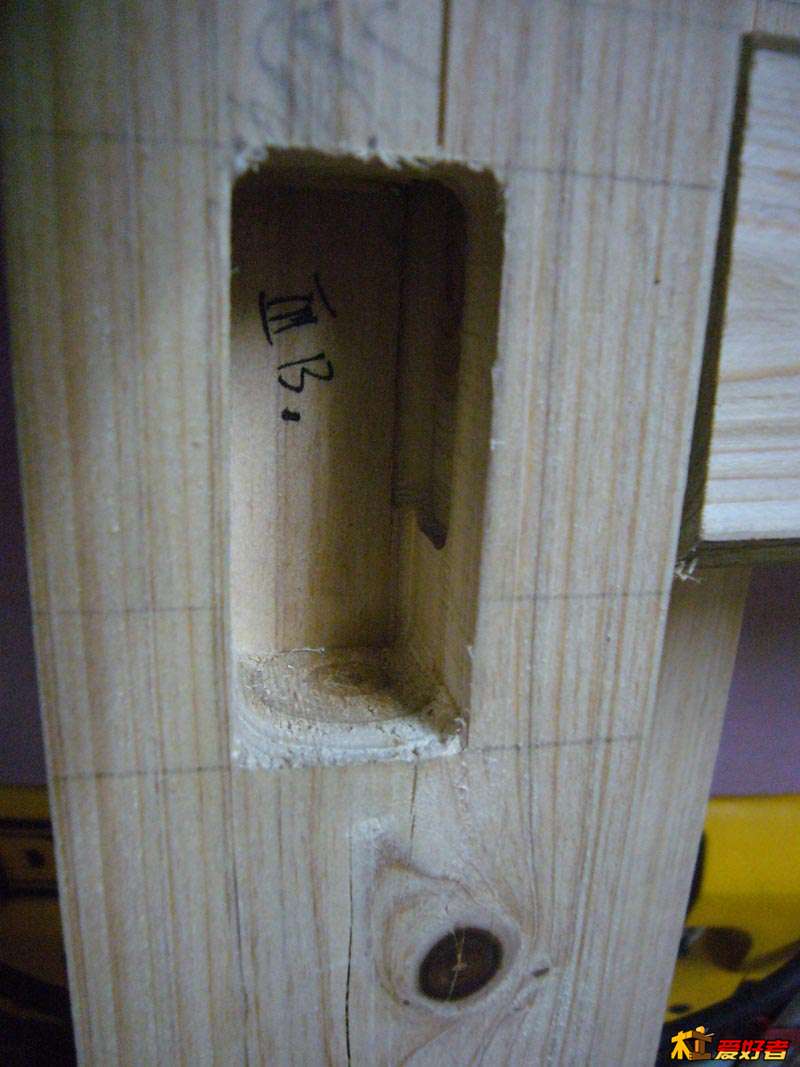

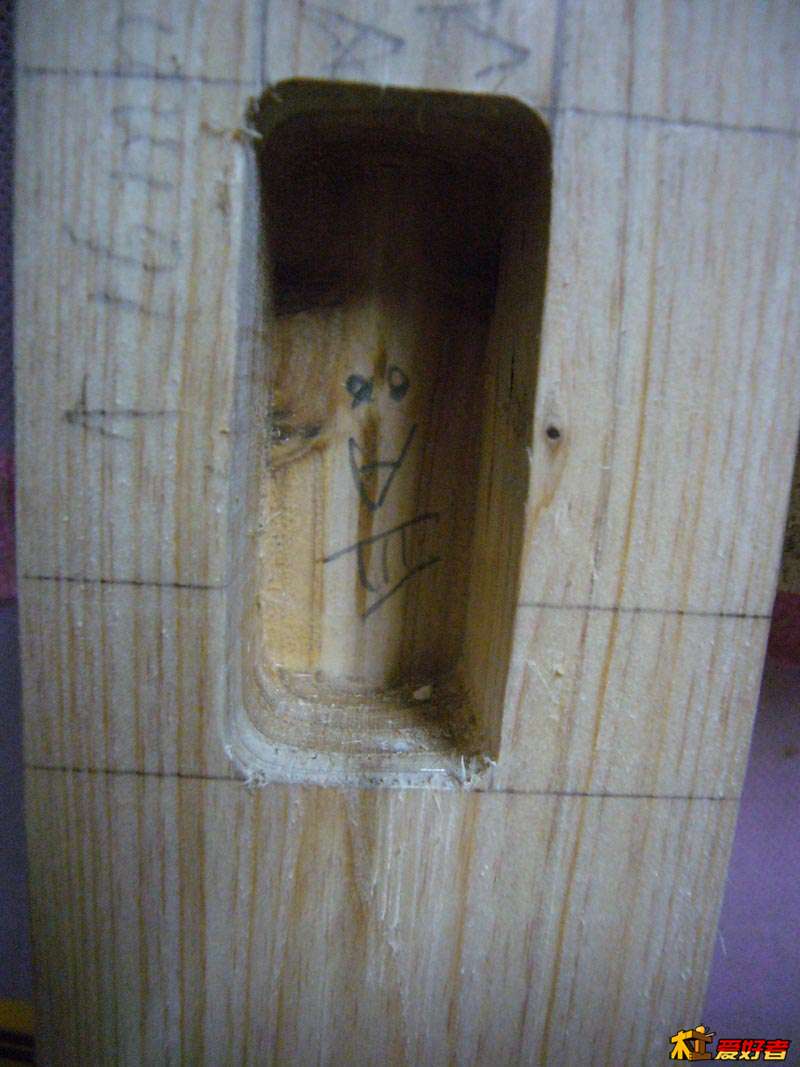

我用6mm的直刀，开出来的榫洞的圆角非常小

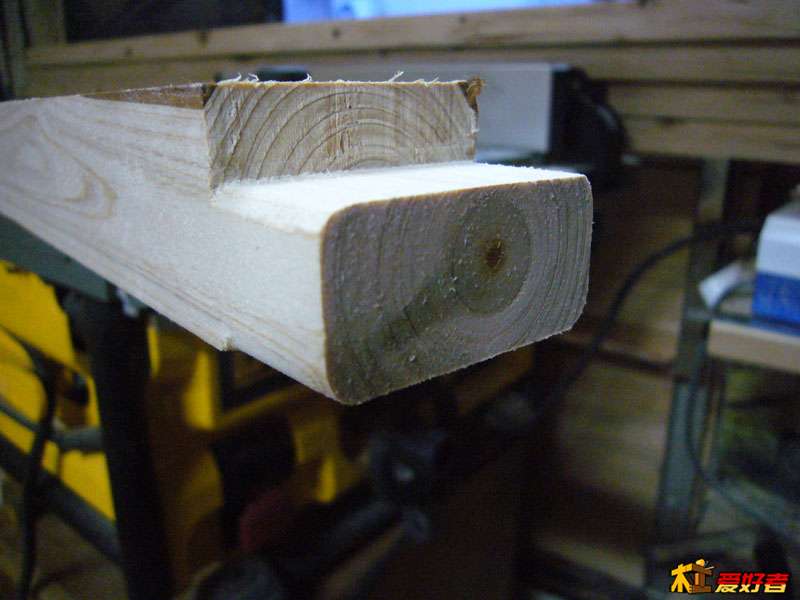

开出榫头后，用大挫磨方榫头的四角

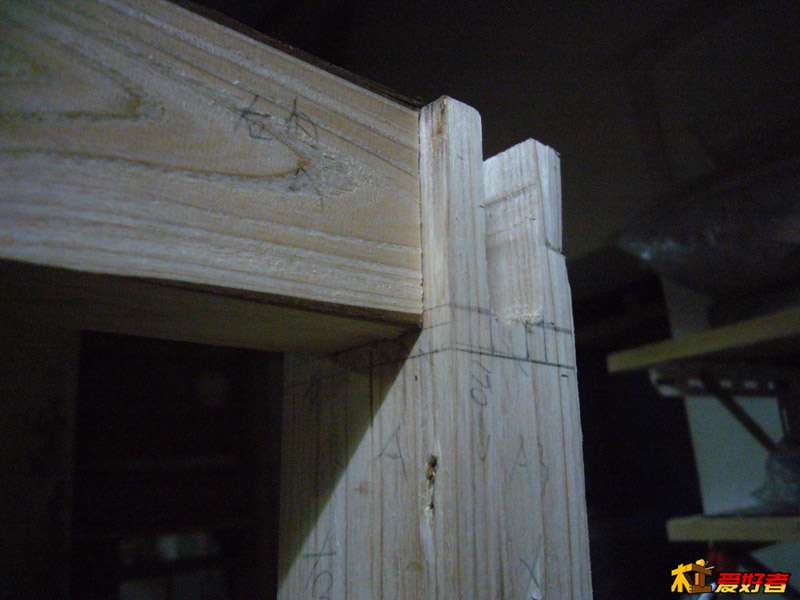

最后紧密结合

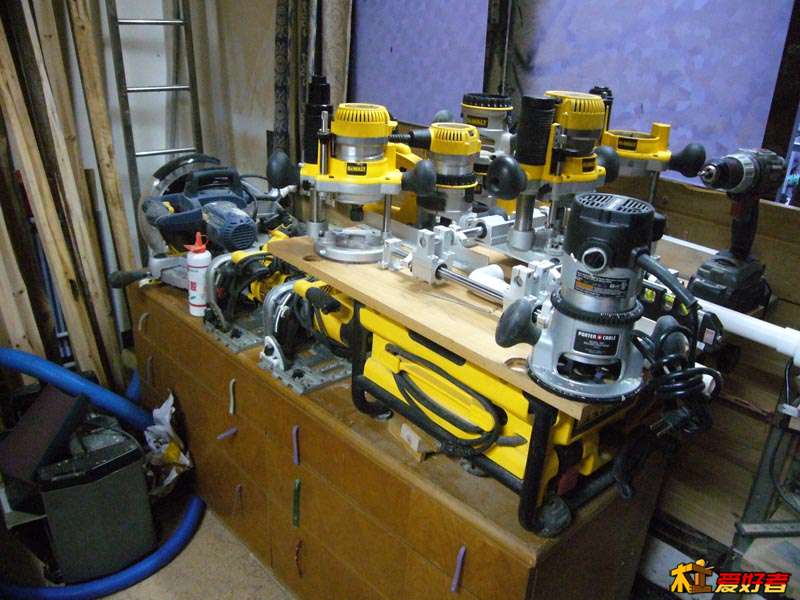

dw618之家





补充内容 (2013-8-7 17:56):

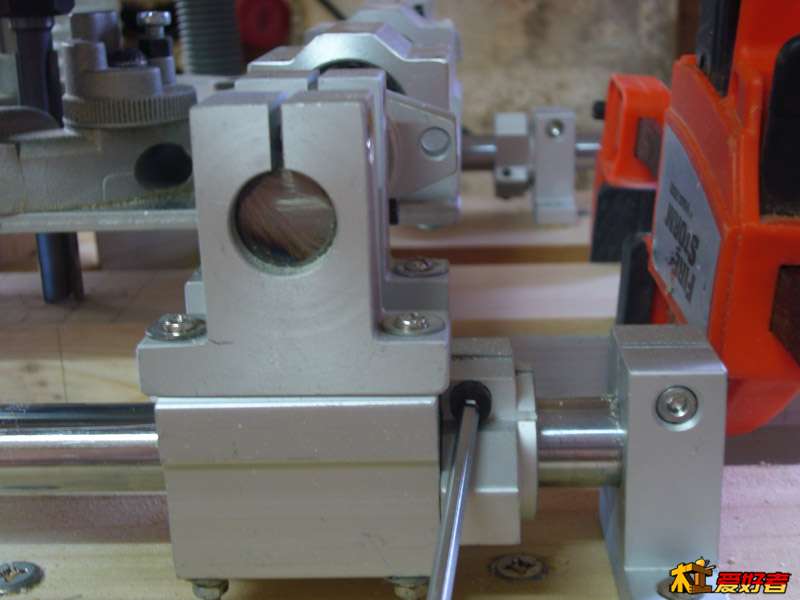

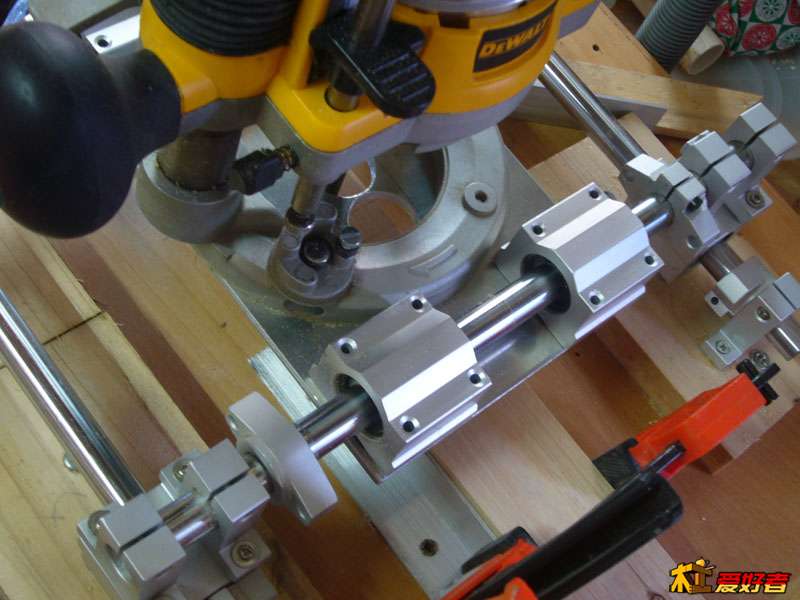

注意第五章图，这是上层和下层的链接方法

补充内容 (2013-8-7 17:58):
第五张图下面是箱式滑块，上面是竖式2个支架，直接用螺丝链接的。

gztv008

16mm光轴34元/m *1
立式支架3.5元/个*8
卧式支架7.8元/个*4
3mm铝板20元/块*1
箱式滑块12元/ 个*8

gztv008

slashwin999 发表于 2013-8-21 17:13
说实话 没看懂 哎 还得慢慢学啊

关键是横向和竖向的滑轨上带锁紧装置，用来限位，防止刀头走过头，这样就可以限定刀头在局部的平面范围里面工作，工作深度则是靠雕刻机dw618的下压式底座来实现的，底座也是有限位装置的。深度、平面都能限位，不就可以将木方放在下面开洞了么。

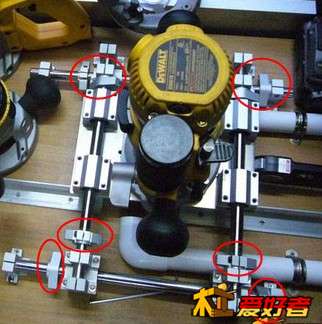

下图圆圈的就是限位装置

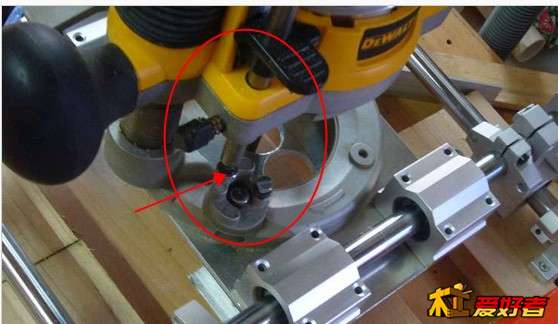

雕刻机的下压底座的限位装置

gztv008

透明光 发表于 2013-10-6 20:18
老兄，光轴是多少CM长的？40X40CM吗？麻烦告诉我！谢谢！

长度最好40以上，因为雕刻机的底座占了15cm左右，还有固定的支架也去了5cm左右，锁紧的支架也是去了5cm，这样剩下就只有15cm左右的移动距离了。我是16mm的光轴，40cm的长度，如果你的加工超过60cm的话，要用更粗光轴，即是18mm或者20mm等

gztv008

透明光 发表于 2013-10-6 21:04
50CM 行吗？20MM的光轴

应该没问题，不过20mm会造成平台离工作面远了点，这样变相就减少了雕刻刀的工作深度，因为雕刻机在上面，刀头到工作面要穿过20mm的光轴支架、箱式滑块等才到工作面的。

anquan_lb

不错，学习感谢

青舟001122

好！！方榫头加大木锉。可以试试

awardcat

深受启发...考虑缩小规模来一套用在电磨上...

曲径通幽

光材料一共花了多少钱啊？

meiyitian

不知道成本几何

苦竹

同问成本多少？

7795588

材料估计也挺贵的

cu119

很好这些东西都买有、改天也D一个来玩玩{:3_151:}

lby111

怎么做榫头？好像做榫头比榫眼要难，

zghsgi

我觉得楼主自己做的也已经很复杂了

晓林哥

不觉得这个结构简单容易，如果有台钻，加个十字工作台，效率应该比这个高

awardcat

比想象的便宜不少...

我思尔思

光轴34元/m *1=34
立式支架3.5元/个*8=28
卧式支架7.8元/个*4=31.2
3mm铝板20元/块*1=20
箱式滑块12元/ 个*8=96

共计：209.2元
