喜利得TE15拆机维护

gam123 · 发表于 2014-5-18 00:33:35

awardcat 发表于 2014-5-17 23:10
3 B) L+ y% f2 z( B这个切换的地方结构很简单...看爆炸图喜利得大部分机型原理都差不多+ j0 Z: D4 Q( z) O+ q/ j8 b
/ p* Z7 m' \/ z! R! t. a: n2 l* Z6 }
现在是锤钻状态,弹簧会顶着传动的 ...

11

红色是主轴，黑色上下2个齿轮，蓝色是垫片，紫色为卡簧。
现在的问题是上下2个齿轮完全分离了，但垫片和上面的卡簧还有上面的齿轮卡死了齿轮一转带的主轴也转，当不放垫片单独用卡簧卡住齿轮就正常了，当齿轮和卡簧中间又缺少垫片出现缝隙。

hrling · 发表于 2014-5-18 10:25:55

润滑油问题刚解决，新的的问题有来了

awardcat · 发表于 2014-5-18 21:36:31

gam123 发表于 2014-5-18 00:33 7 _( r- a: G& Q
红色是主轴，黑色上下2个齿轮，蓝色是垫片，紫色为卡簧。+ d8 M7 V( k0 I1 z0 n5 p
现在的问题是上下2个齿轮完全分离了，但 ...

垫片装反了?有磨损的一面向外

gam123 · 发表于 2014-5-19 17:08:57

hrling 发表于 2014-5-18 10:25 1 T$ A$ A: \+ d. v1 \
润滑油问题刚解决，新的的问题有来了

被逼无奈还是拆了。齿轮箱刷的很干净，现在就剩气缸没拆了。好多卡簧拆了怕装不回去了。应该清理的拆不多了。

gam123 · 发表于 2014-5-19 17:11:15

hrling 发表于 2014-5-18 10:25
6 F `$ ?& O) J4 |# ^$ i润滑油问题刚解决，新的的问题有来了

油品经过另一台机器测试暂时确认没什么问题了。

hrling · 发表于 2014-5-19 21:57:31

gam123 发表于 2014-5-16 14:29 ) }' A, m4 P5 V0 M. a
今天找到了一种适合喜利得用的油粘度耐热等等都还算符合。正在测试中。

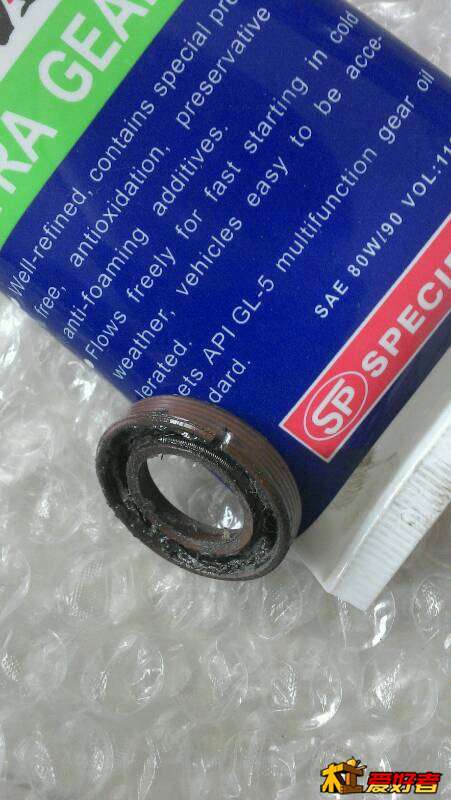

这是楼主送我的油封，我是用切割机割掉底板（因为油封重要！），差点被我朋友给割坏，齿轮油5块钱

awardcat · 发表于 2014-5-19 22:21:15

hrling 发表于 2014-5-19 21:57
3 E5 m3 D8 W! l; E' ?3 M" c这是楼主送我的油封，我是用切割机割掉底板（因为油封重要！），差点被我朋友给割坏，齿轮油5块钱

终于把这个弄出来了啊...
看起来也没有胶粘什么的...怎么就抠不出来呢...

hrling · 发表于 2014-5-19 23:45:16

awardcat 发表于 2014-5-19 22:21% Z9 X$ A4 j, g% H0 Z
终于把这个弄出来了啊..., _' H# I6 h) t, M$ T4 L
看起来也没有胶粘什么的...怎么就抠不出来呢...

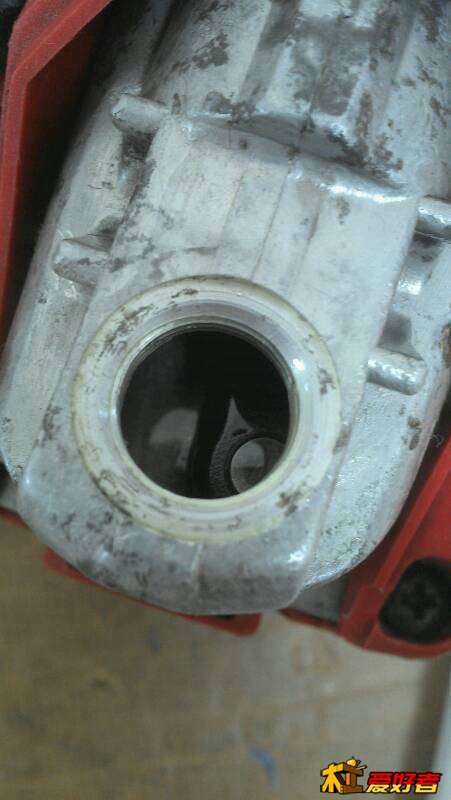

多谢楼主，我放油较彻底，35毫升的油哪里够，我又加了很多，黑色连杆没有被浸没，给我个合理量，现在机子打10的洞，秒进！论坛有你们更精彩

hrling · 发表于 2014-5-19 23:50:01

awardcat 发表于 2014-5-12 21:439 K4 |/ z% P* V6 M5 n9 c
加了35ml的油,刚加进去的时候没过活塞连杆,手握夹头拧了一会让油充分渗入再静止一段时间后,机油面刚好到曲 ...

我拍照片后又加了一些

hrling · 发表于 2014-5-20 16:55:42

大家评价下，我的TE-14 左手提机子竖直往下打10MM的孔，右手手机拍的，角度不太好。

babylu · 发表于 2014-5-20 17:07:20

还好吧略晃头这个力道不算大.

hrling · 发表于 2014-5-20 17:55:41

babylu 发表于 2014-5-20 17:07 2 ]+ e9 A* a; J* K. W6 r1 J4 n
还好吧略晃头这个力道不算大.

估计还是有些内部磨损的吧

gam123 · 发表于 2014-5-20 21:20:58

hrling 发表于 2014-5-20 17:55 5 Z1 u; d( \2 t* \
估计还是有些内部磨损的吧

建议你别加多了。我加了30ml

hrling · 发表于 2014-5-20 21:35:54

gam123 发表于 2014-5-20 21:20
b* \4 D2 Q( n" k( R/ Y9 e- T5 m建议你别加多了。我加了30ml

我的是TE14，打开机体，几乎是让油彻底流出来（给它流了几天呢），不是简单让油从加油口流出来而已，所以平放机子时，现在油位都没有观察到，要抬机头才能看到油从下面流上来，钻头晃动是什么原因呢？

gam123 · 发表于 2014-5-20 21:53:26

本帖最后由 gam123 于 2014-5-20 21:56 编辑

你就放干净了最多也就加35ml 加多了容易打断连杆，你把电锤垂直的时候油就开始进汽缸。
