5000W的变压器(有图了)

nnlibing

一定要拆开才得吗？照我想，我不拆开，只是破坏初级的一部分绝缘来量电压，得到近似的就引根线出来就得了

俺是个老实人

这是专家给你的解答：由于图片我无法看清标识，但可按以下方法解决（方法很多）
1、在380V这边（5个端子，一个接地，一个零线，三个火线）首先你得找出零线是那个端子，火线是那三个端子，地线是那个端子，之后，将其中任意一个火线端子与零经端子作为220V输入端，在次级你就能得到110V了。
2、在标识不明的情况下，用三用表区别端子的方法如下，与任意一个端子都不相通的的这个端子是地线，用三用表最小R档分别测量四个端子，其中有一个端子做公共点与另三个端子测量的R值是一样的，那么这个端子是零线，其余三个端子是火线。
# g5 T8 y  ?# H/ W; u2 a3，作220V变110V变压器使用在110V端能承载的最大功率的情况下，初级原相当于三个电压源承担输入功率，现在由一个初级线圈承担显然是不够的。改220/110发变压器使用理论上功率是原功率的1/3，1600W，实际估计可能达得到2000W。

1 D4 V% `6 q5 r+ e7 S[ 本帖最后由 俺是个老实人 于 2008-8-11 21:58 编辑 ]

happy212

我这儿有380Ｖ电压，卖我吧。

俺是个老实人

原帖由 nnlibing 于 2008-8-11 21:13 发表
一定要拆开才得吗？照我想，我不拆开，只是破坏初级的一部分绝缘来量电压，得到近似的就引根线出来就得了

djd非专业人员不可如此操作！！！

bj2008

原帖由 俺是个老实人 于 2008-8-11 21:51 发表
这是专家给你的解答：由于图片我无法看清标识，但可按以下方法解决（方法很多）
) {& n7 ]! R$ ^/ F9 X# p- t1、在380V这边（5个端子，一个接地，一个零线，三个火线）首先你得找出零线是那个端子，火线是那三个端子，地线是那个端子，之后，将 ...

谢谢老实人，找个电工按你的办法试试。

乐安侯

好像不是diy用的

香辣匠

用绝缘漆泡过的话，要改制就很麻烦了，5000瓦的变压器，初级线圈应该也不粗，稍不注意就断了。改造真不如重新绕过了，哈哈。

手低眼高

还是用这个吧，太实惠的东西了，不用可惜了！

riwsk

无奈呀！5000W的变压器只能当2000W用，可惜！

hamzippo

楼主你别听别人忽悠，你这个是两相380输入的，改不了，接220输出电压到不了110

另外你的输出应该还有其他电压等级的，24v或者220v,你看看标签，
+ ~2 b, }7 d, v4 X" d我知道你这个变压器原来是哪里用的。

四狗

380输入是几根线？110输出是几根线？

HGB

肯定能改，把初级线圈拆掉42％的圈数就行了，但负载能力会变小一些。

木头猎人

初级线圈减10圈再看看次级电压升多少，算出比率后，就把初级线圈再减掉合适的圈数就是了，但是功率也会减掉不少，就像电焊机一样，同一个电焊机380V比220V端口的功率要大一些

hww22

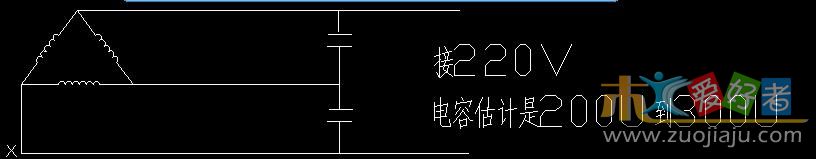

要是我的我就改为，如下图，像那个马达的方式，如果初级是3绕组的就可以这样了。
# f. s& ~$ p; H2 V$ B" ]1 L从你的图顶看，是初级有4个线头的。应该可以改。加电容效率7成多了。

东南西北

要改也加次级线圈，省事，怎么会想起来减初级？反正也不用满负荷
