圆锯倒装、雕刻机倒装、附加精密推台一体

holyland

       我说，要有台锯，于是就有了台锯。。。这是不可能的，于是开始自己做。

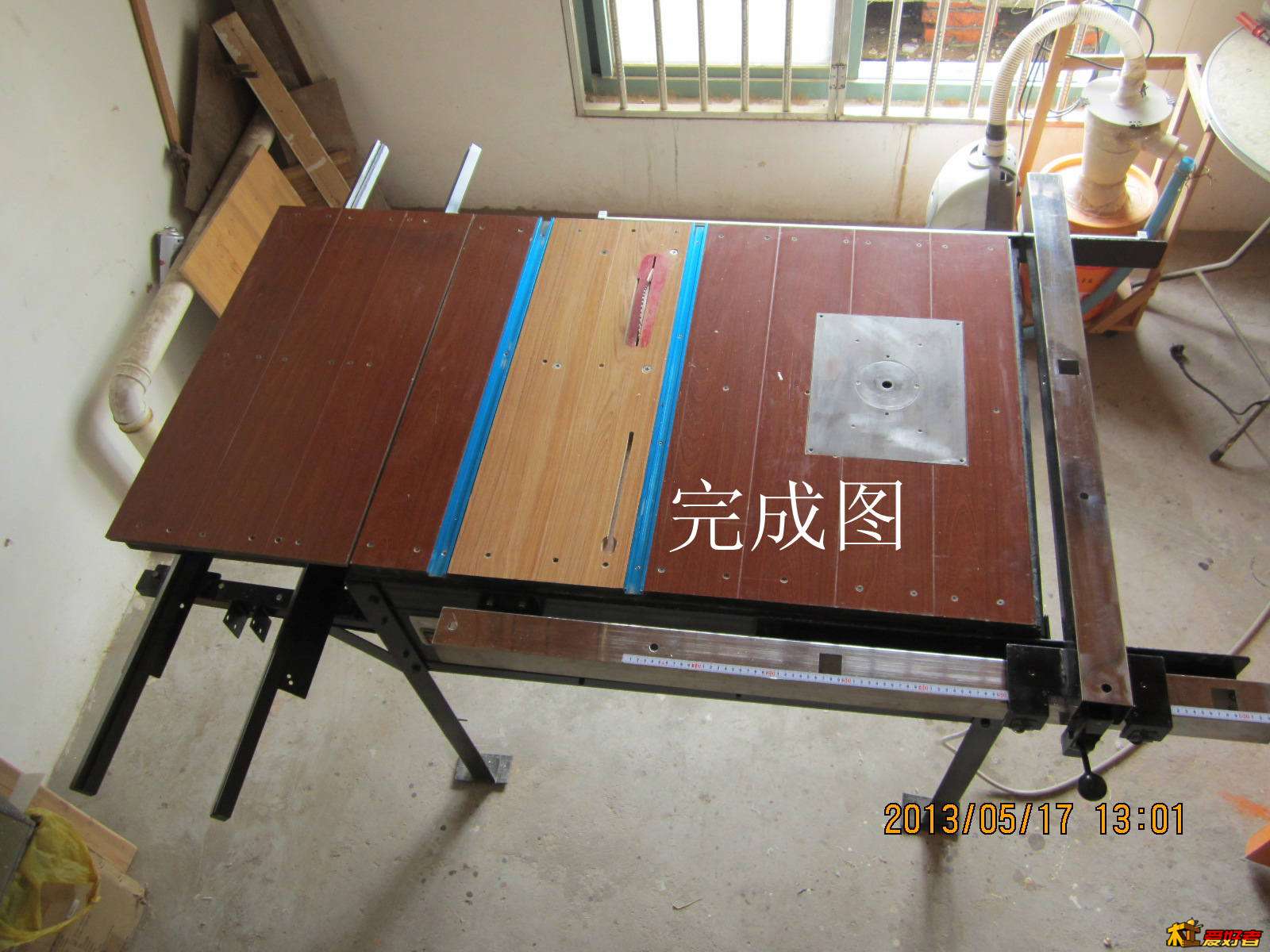

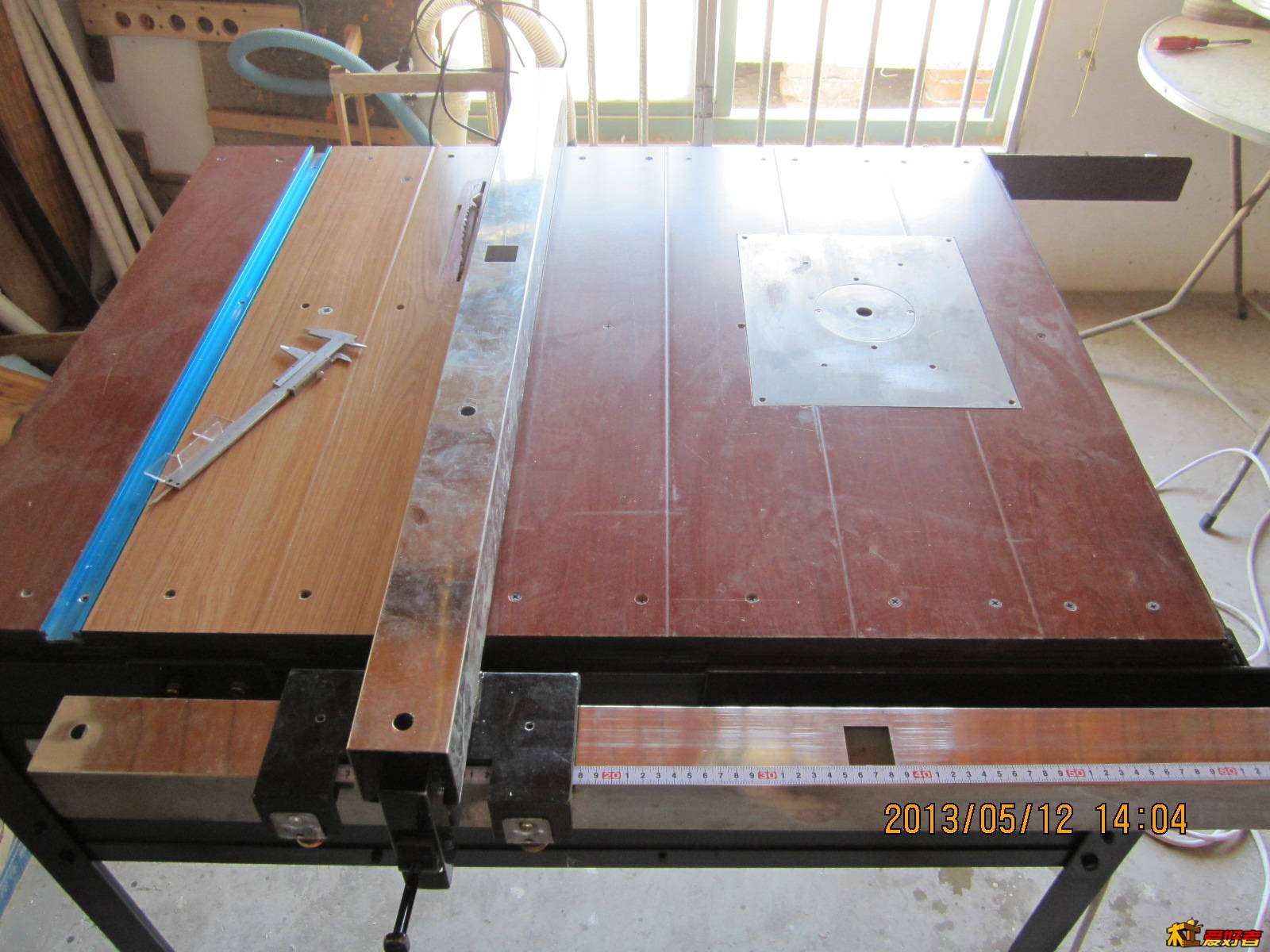

台面是80cm*100cm的，靠山行程80cm；推台最大行程125cm

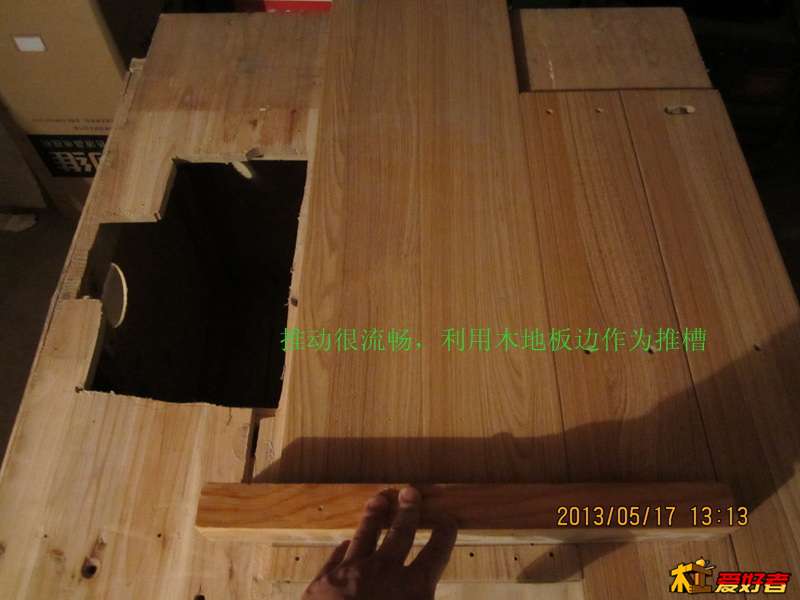

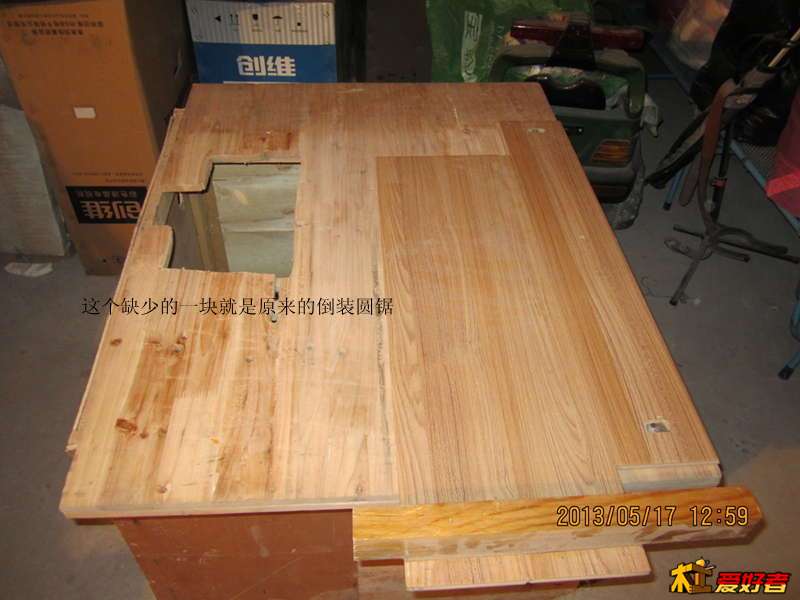

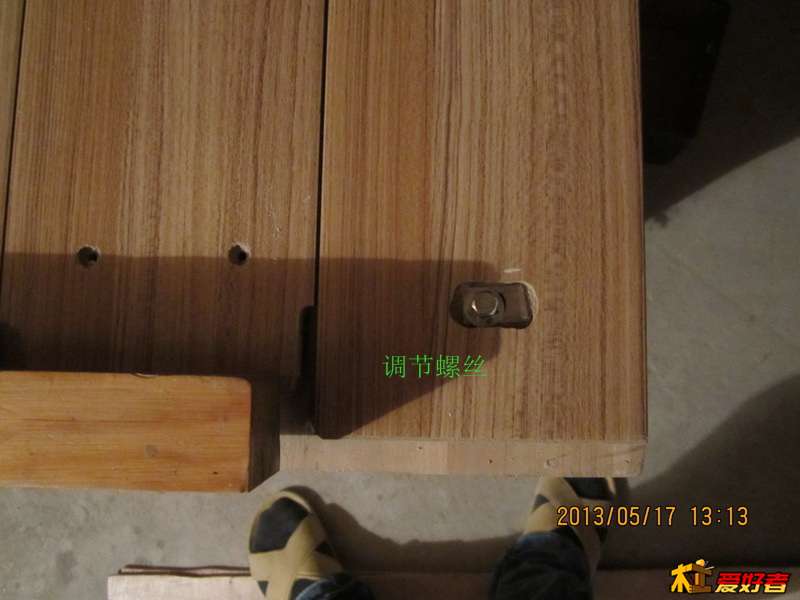

     这是用了几年的老倒装推台锯，简陋了点，精度还可以。就是没有靠山，每次切竖条的时候一个字：“麻烦”，还有因为底板是指接板，阴雨天推槽居然能涨零点几毫米的匡量，晴天干燥居然又缩回去。。。尼玛还真是能屈能伸啊。无奈又做了个调节螺丝。不过作为推台锯还是不错的，简单实用。唉，退休吧！老伙计。

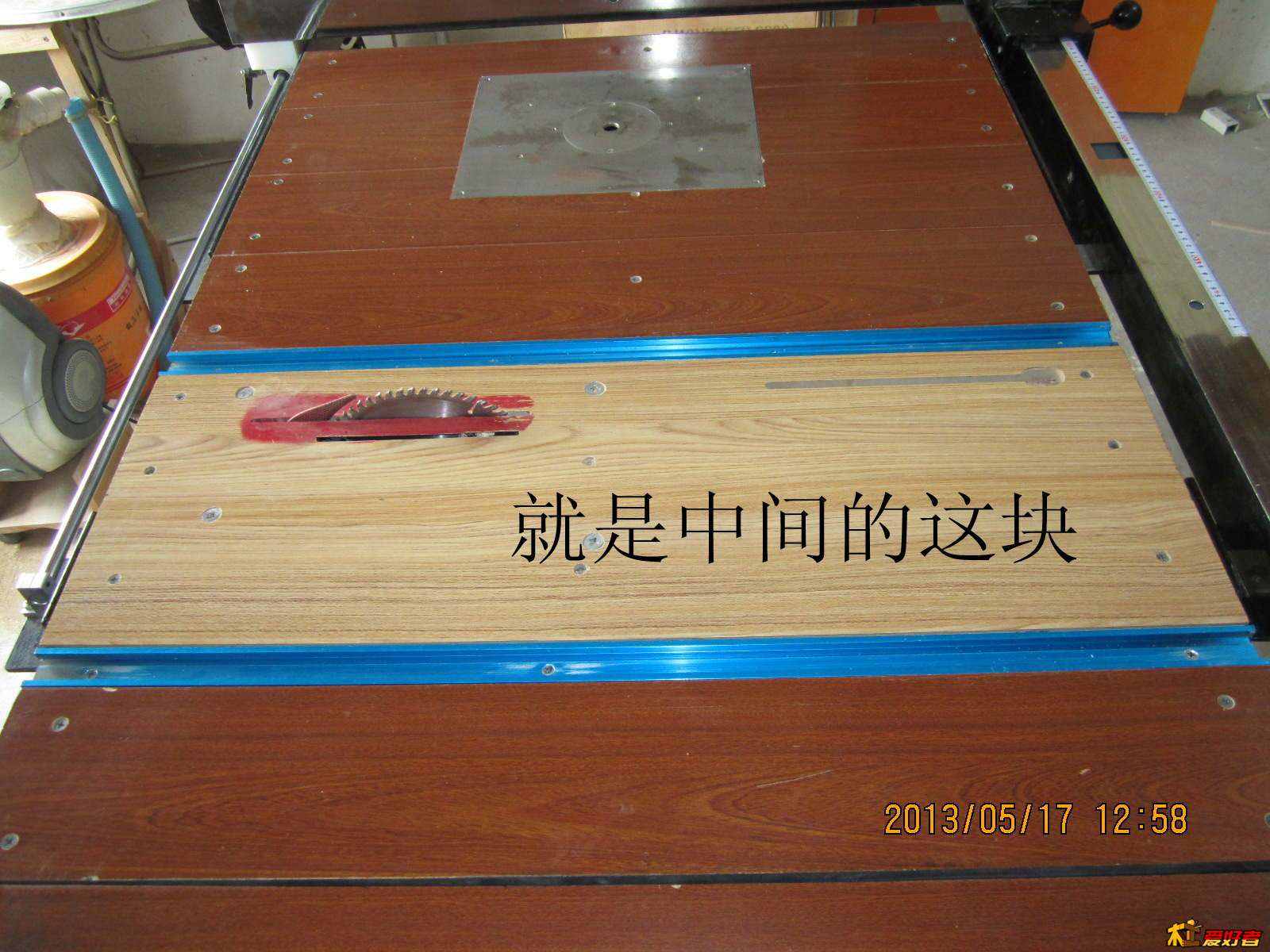

      好了，开始，首先是倒装板的选择，当年为了省米买了东成7寸圆锯，要说质量还是不错的，就是切割深度太小，选择倒装板的时候就郁闷了，不能太厚又要有强度还不能太贵，头疼啊。试了很多材料后最后选择了强化复合地板，别说，还真不错，这也用了3年了，开机稳定一点松动的迹象都没有，于是决定拆下来继续用。

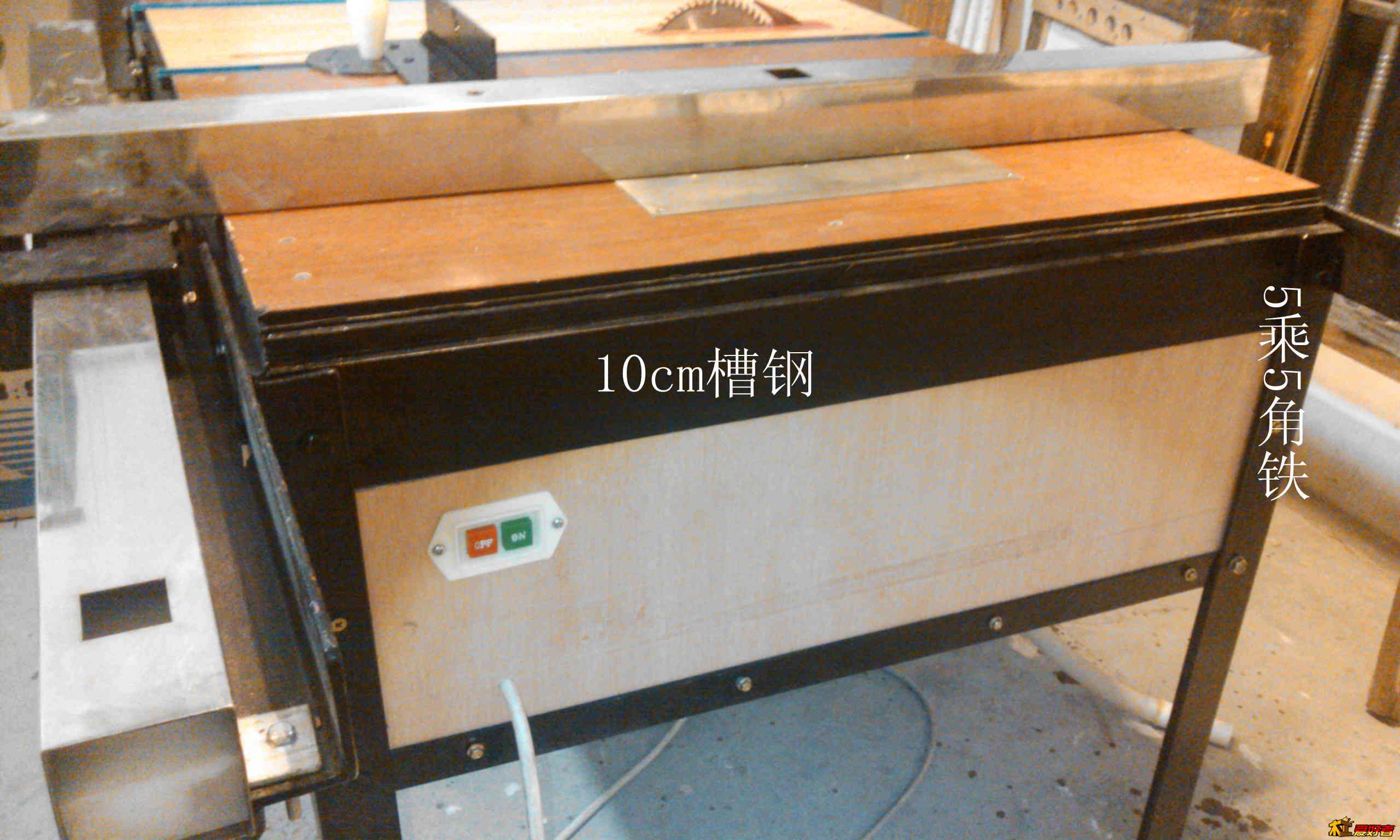

         现在来选择框架。稳定，不变形的框架是必须的，因为以前的台锯变形经历，我决定不用木架---上十个的槽钢。考虑到以后可能要拆解把桌腿做成活动的，不过因为这个在做靠山的时候给我添了不少麻烦。

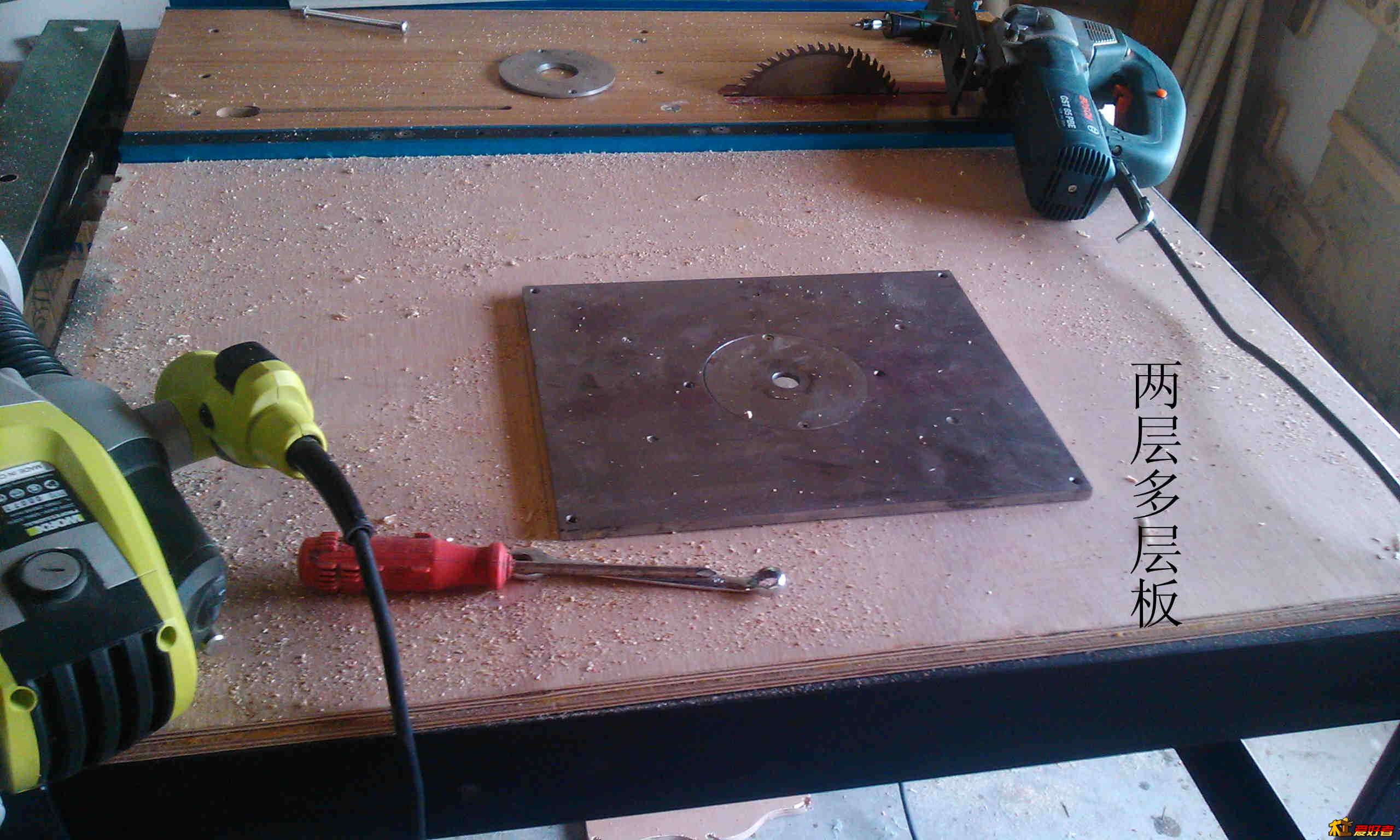

          上台面底板，两层多层板。作为支撑，多层板的强度还是不错的。


         到这里还是挺顺利的，以至于我都向ld许诺几天就可以搞定，然后给她做十字绣架。事实证明现实是残酷的，一次又一次的失败打击整的满头大包啊。。。
         由于屡受打击，没心情拍照，所以图片大多都是完工后的，不好意思。
          开始做靠山了。。。打击的开始啊。

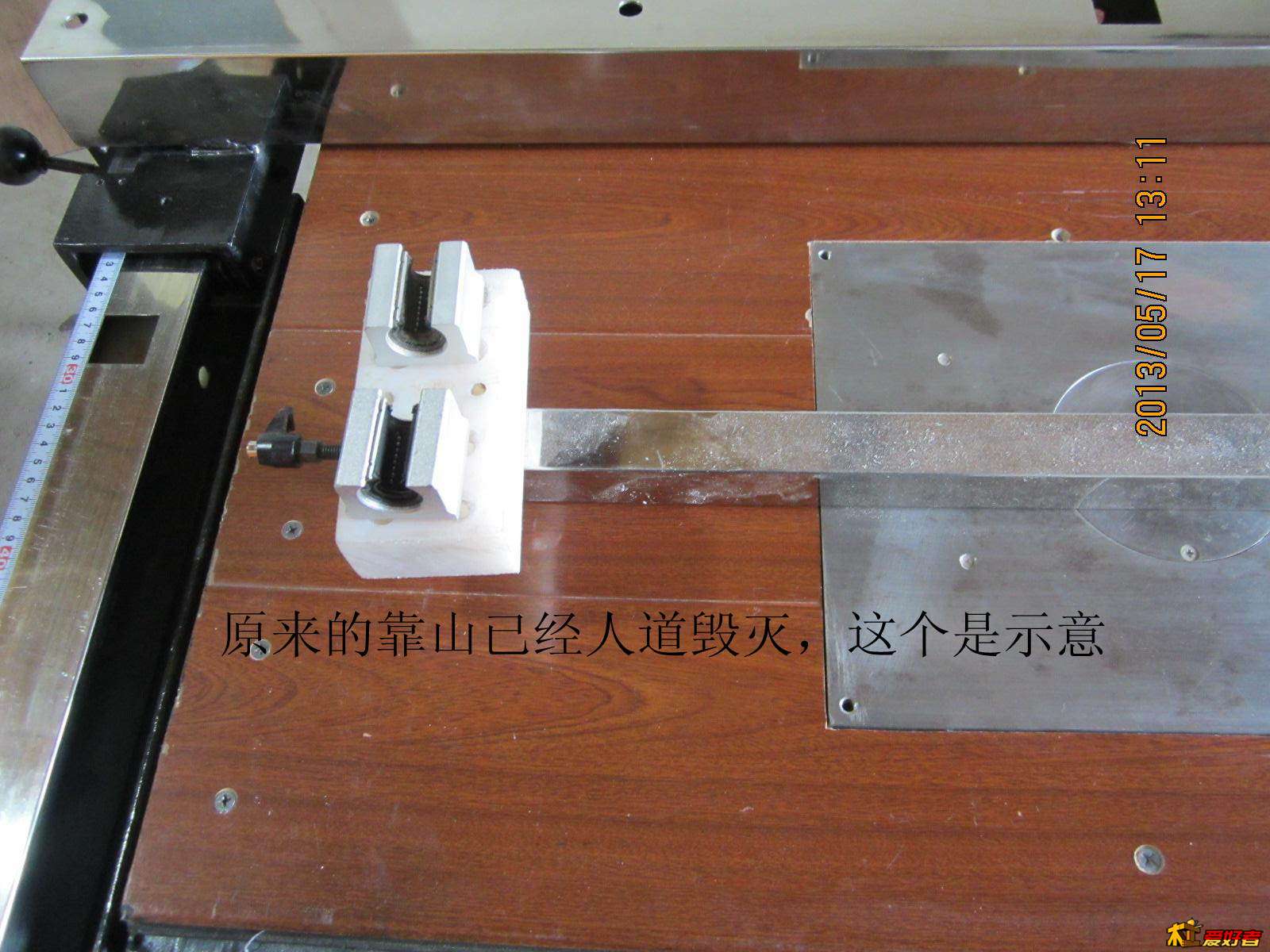

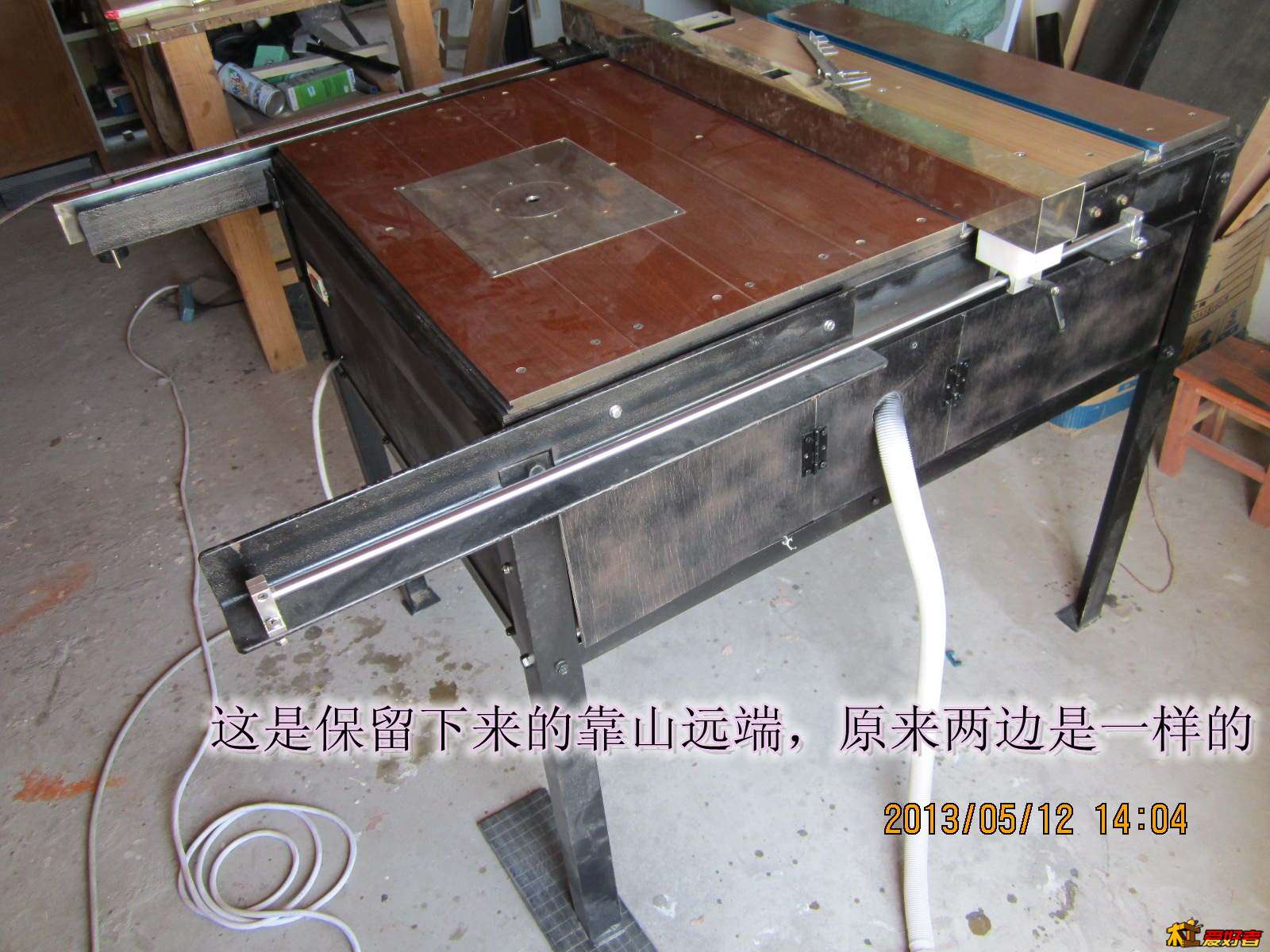

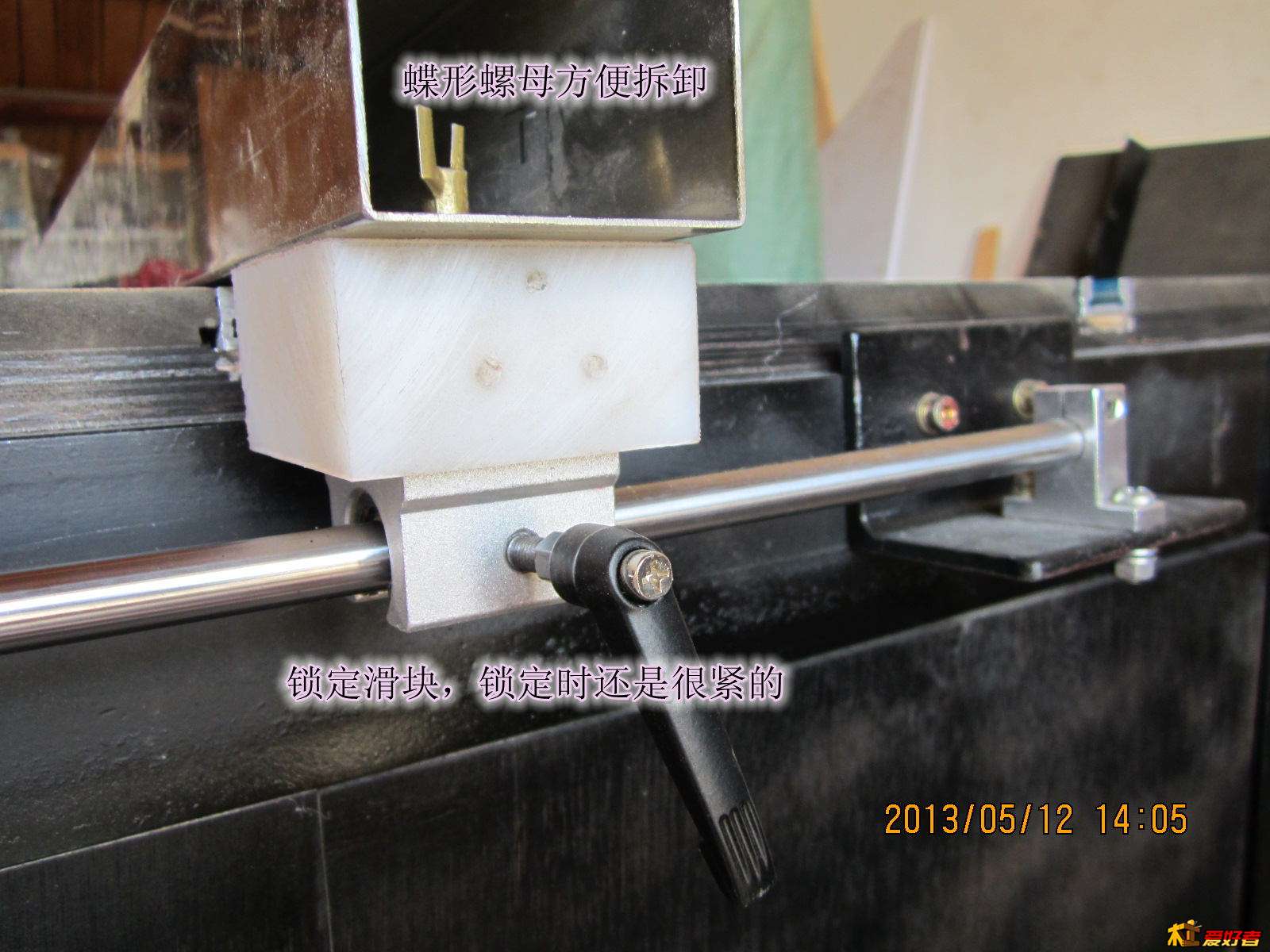

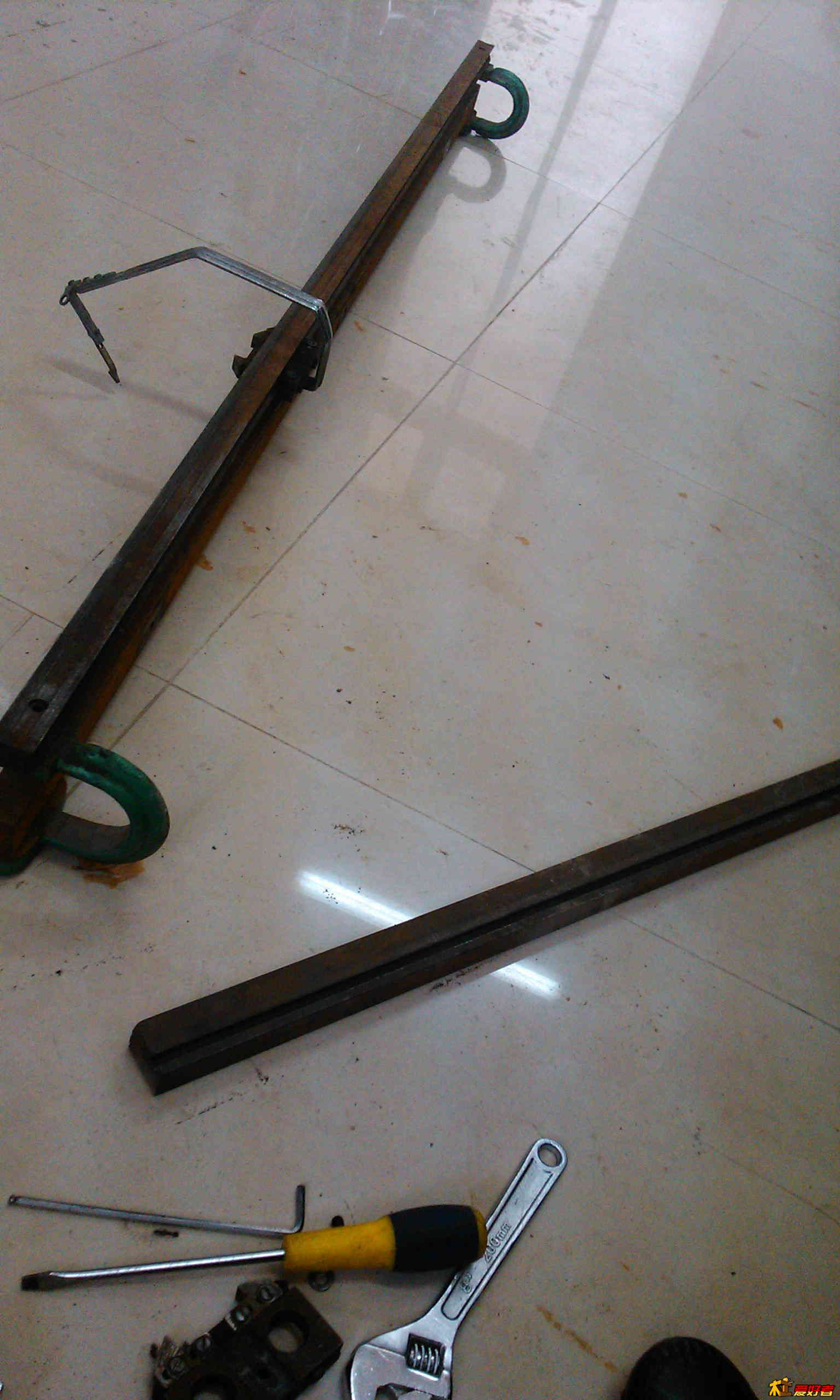

      这最初的想法——两面12光轴，一端是两个锁定滑块，一端是支撑滑块。也是一种t型靠山。但是做好以后发现锁定以后靠山远端摆动，没办法，把锁定滑块装在远端，近端这边一个锁定一个支撑，结果我发现锁定的时候居然靠山远端会向锁定这边微移！后来检查了一下，我发现锁定滑块在锁定的时候内径会变小卡住光轴，这样就会把靠山拉的向锁定方移动。而且就算两端锁定后用力晃靠山，由于光轴软，靠山连轴一起晃。一怒之下。。。。我从网上买了两根带承托的光轴，以为能硬实点，结果嘛。。。还是晃。

                       生气了！改T型靠山！

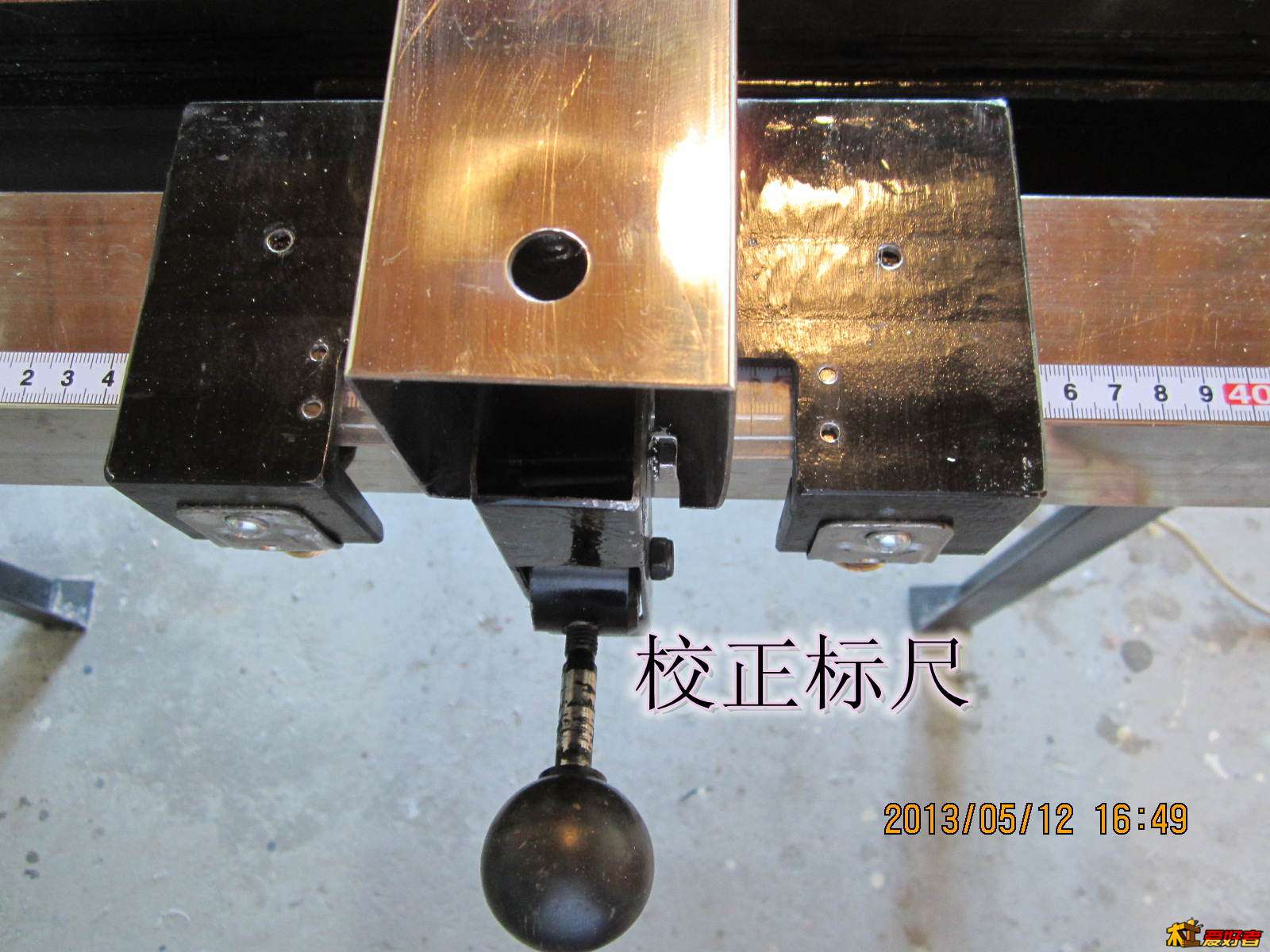

       说说做偏心轮的经过，这里要感谢maoto兄的教程http://www.zuojiaju.com/forum.php?mod=viewthread&tid=67817

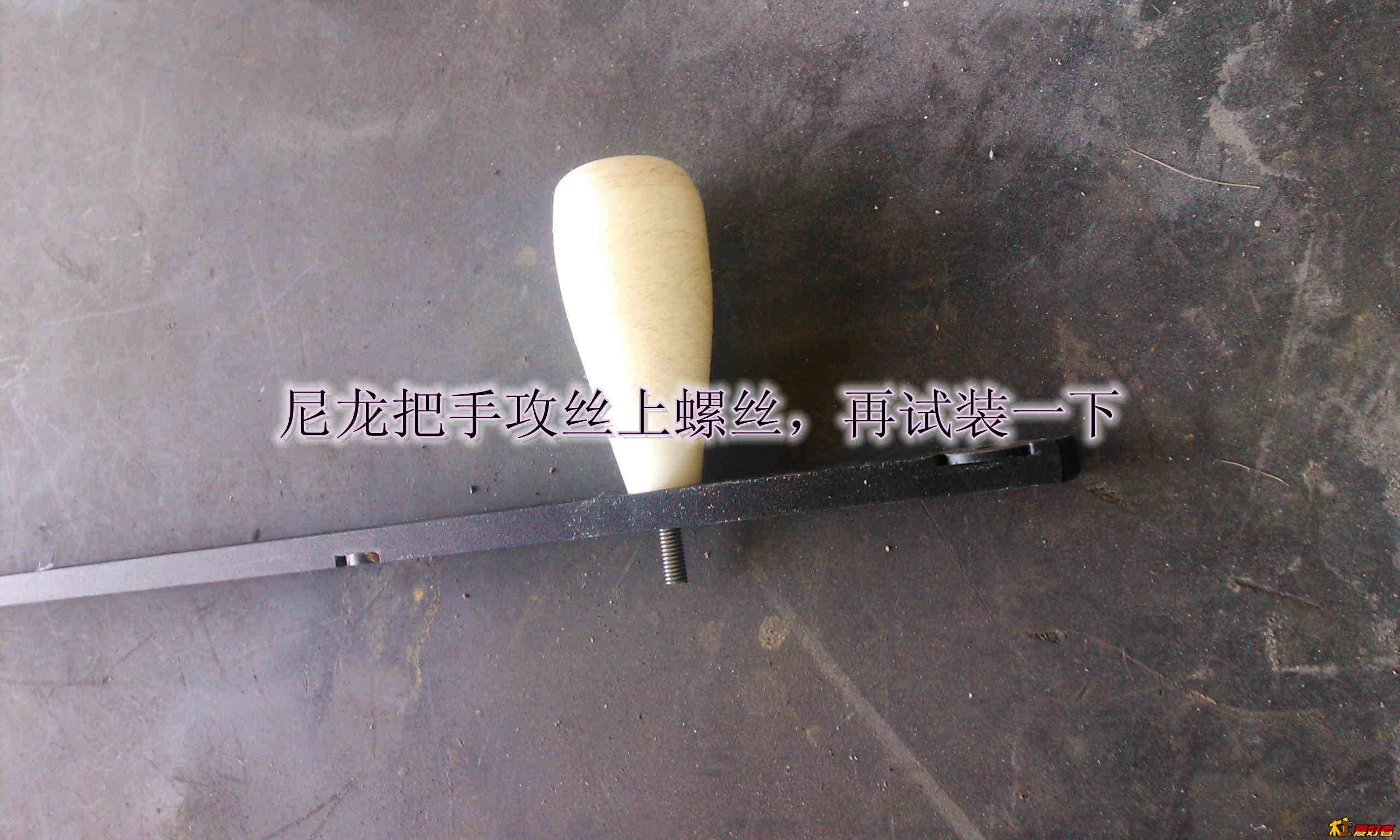

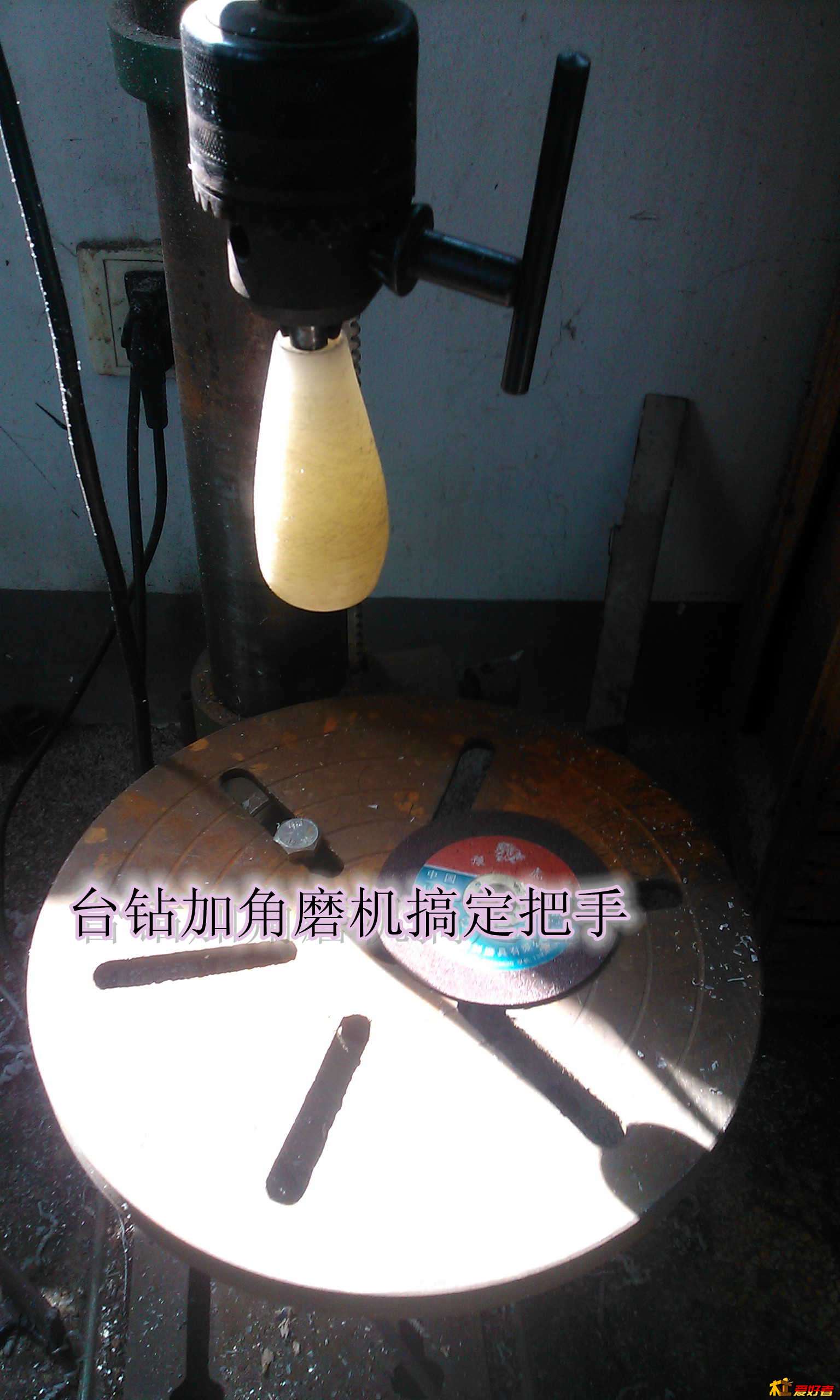

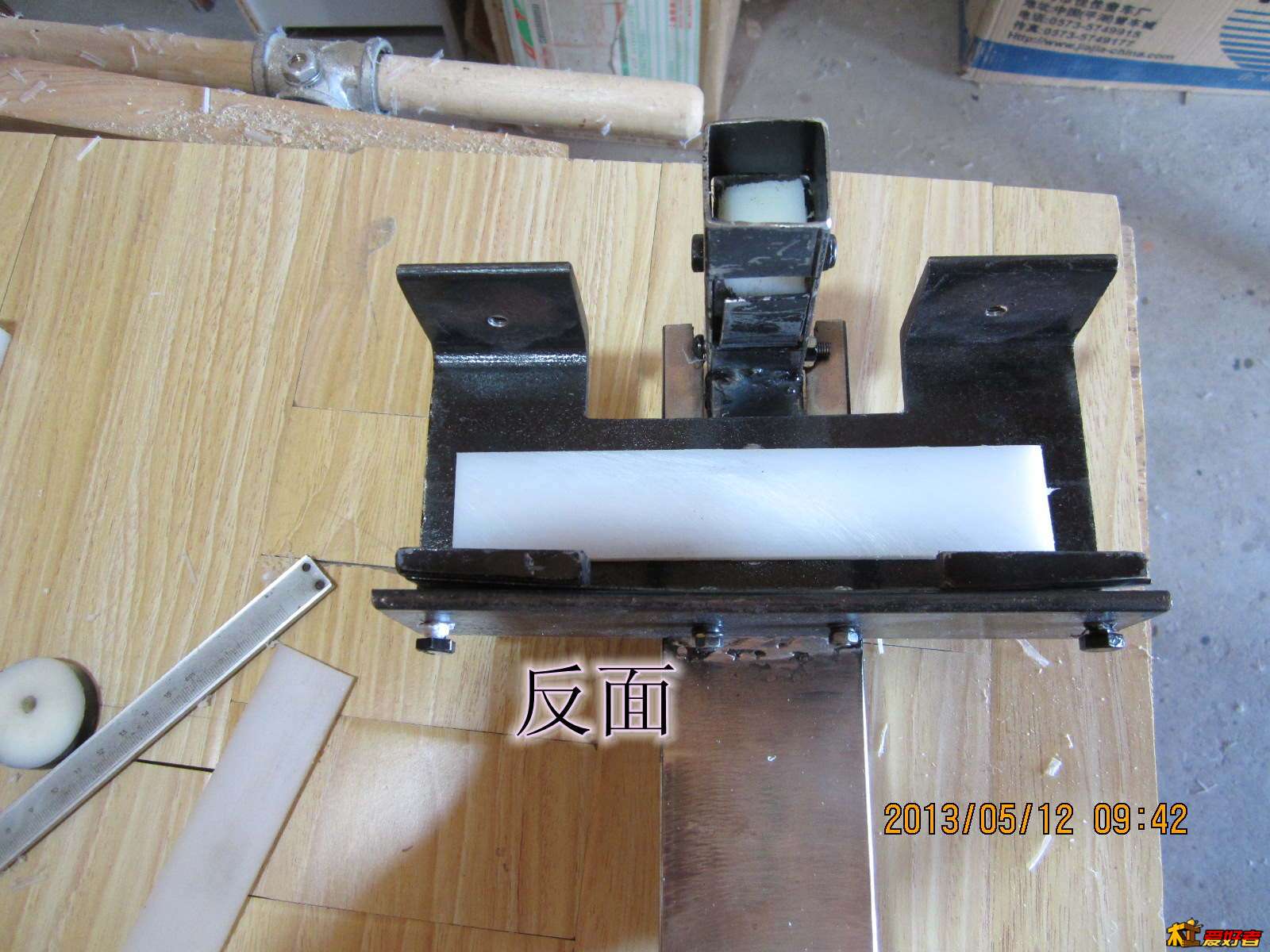

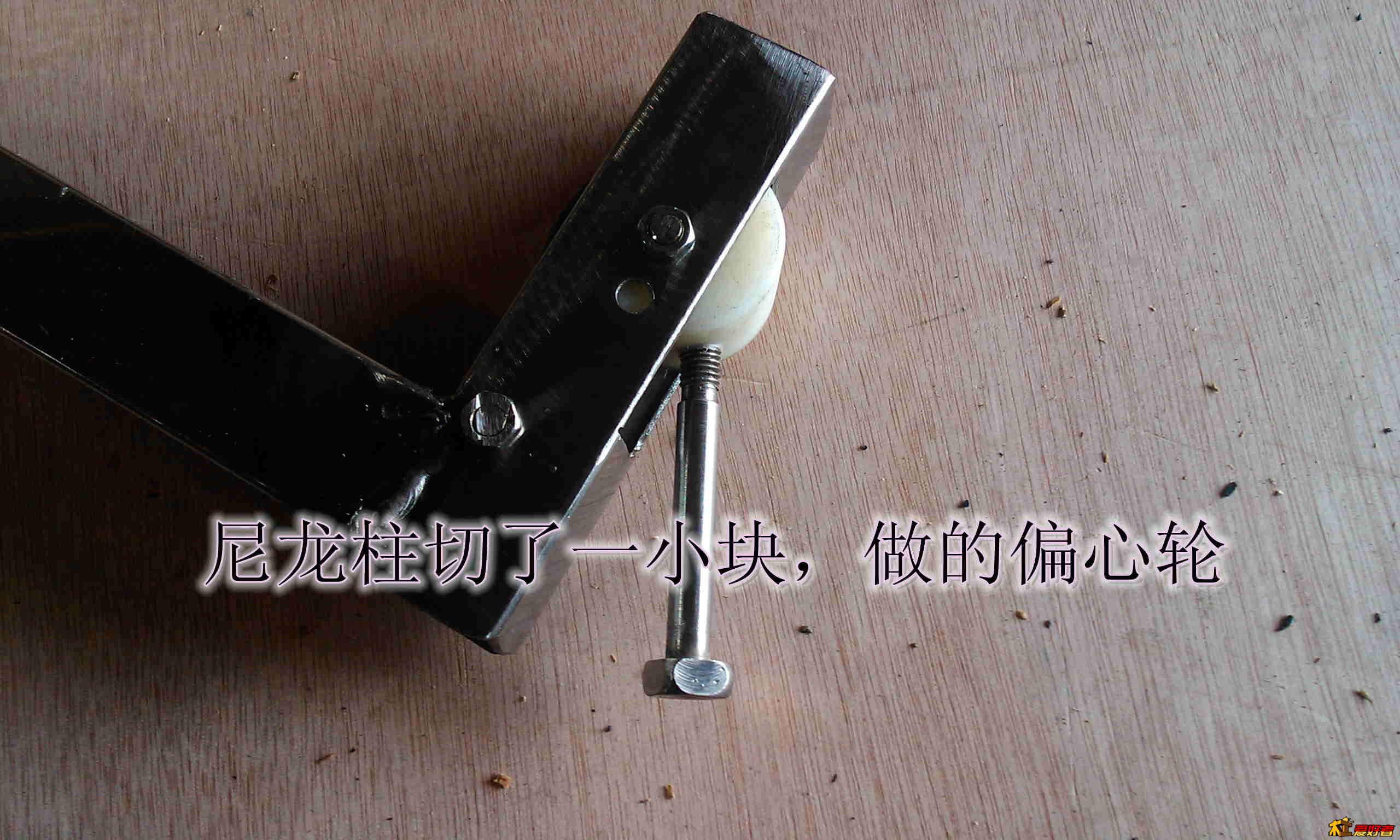

        压片很好做，偏心轮挺麻烦。手头正好有40mm的尼龙柱销切了一小块。尼龙好加工点，而且我有很多。。。    一开始我觉得没什么难的，三下五除二，打偏心孔，攻手柄丝，上手柄，装上一压——傻了，根本压不下去。仔细看看，轮子位置不对，图上大家可以看见，装偏心轮螺丝上面还有一个孔，那就是第一次装的位置。后来折腾了半天，重新开孔，攻丝才搞定。这里说一下心得： 偏心轮的大小、开孔什么的各人看手头东西尺寸，没什么严格的。你别把孔开在轮中间就好——那也不叫偏心轮了关键的地方在于你把手柄压下后 要把压片压紧，所以在打偏心轮螺丝孔前先把靠山放在滑轨上放好，  然后把手柄朝下的偏心轮塞到设计位置，抵紧靠山——这就是锁定时偏心轮的状态，这时将偏心轮螺丝孔位置标出来，然后打孔的时候向前移两毫米左右，距离太小压不紧，太大则压不下去会弹回来。
                   啰啰嗦嗦说了半天，其实就是先试装后打孔，呵呵，高手请无视。

     看起来不错的T型靠山吧。。。。。。这个失败了！

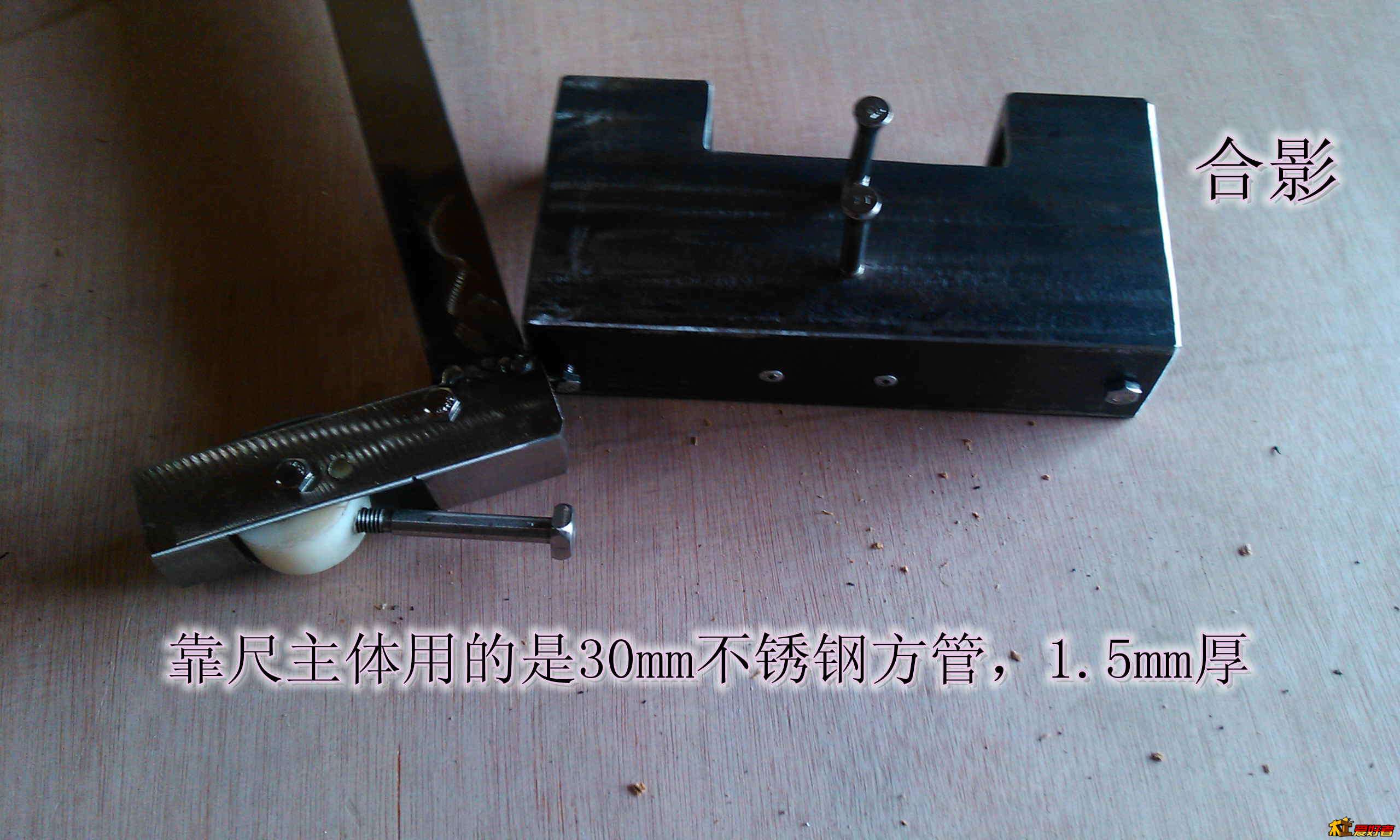

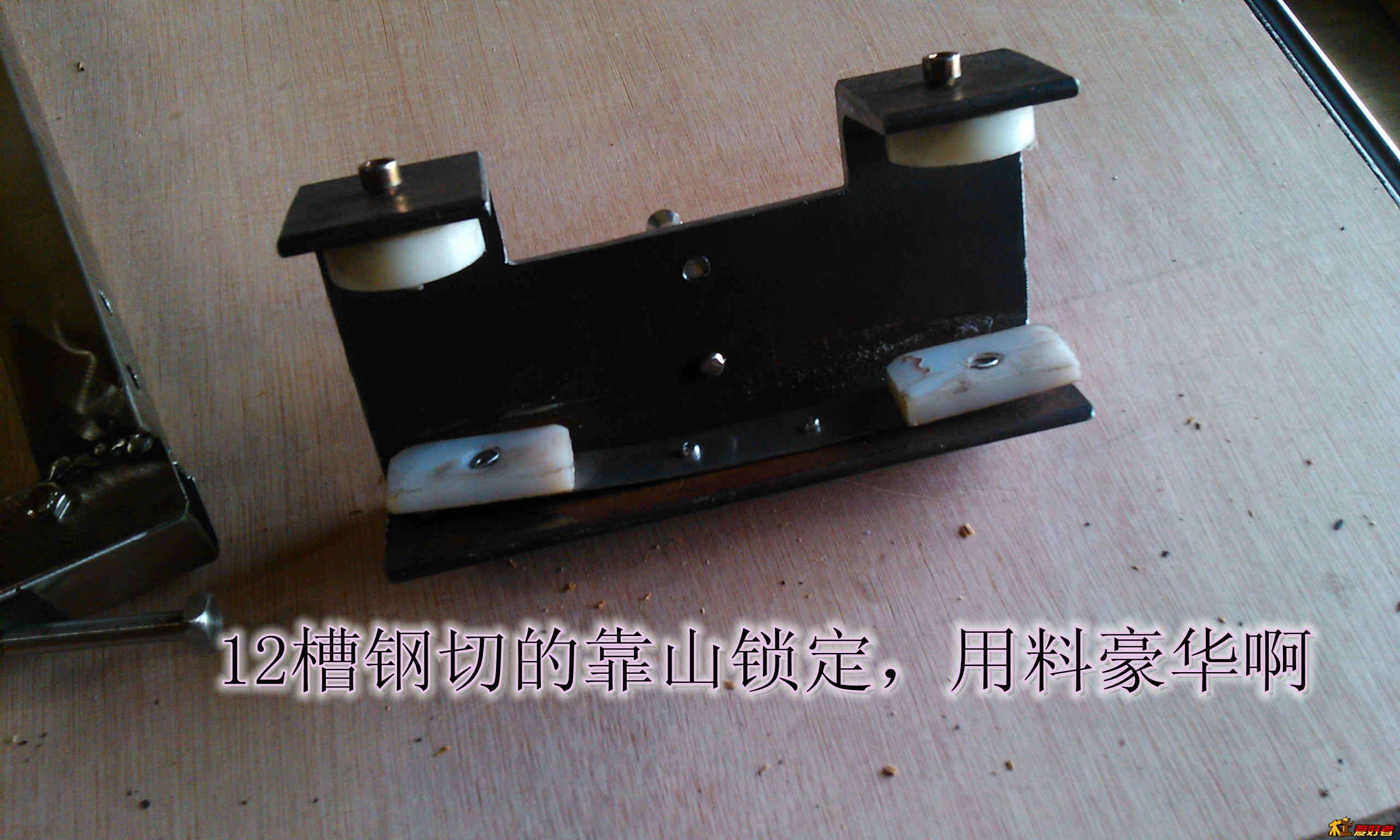

靠尺主体用的是30mm不锈钢方管，1.5mm厚  ，靠尺材料我找了很多，最后决定用不锈钢管，目的 一个是美观一个是直度有保障。。。。。。而且附近的废品收购站最近只有不锈钢管。。。。。。1.5厚的钢管拿在手里沉甸甸的，看起来很结实。装好靠山锁定手柄 结果嘛。。。还是晃。   ，12的槽钢导轨套座纹丝不动，可是，靠山远端用手轻轻一推。。。尼玛居然有3公分左右晃动量！！！导轨套座纹丝不动的情况下靠山远端居然可以甩来甩去！！我要这个靠山切弧线吗！     我可以说脏话吗！



             。。。。放弃不是我的风格，我决定在钢管里灌水泥！还加钢丝！放好钢丝，找水泥，沙子，拌好，灌进去，灌好后用满是水泥砂浆的手背擦了一下额头的汗水，我欣慰的笑了。。。七天后，水泥到强度，把改造好的靠山装好、锁定，成功的把晃动量。。减少到了2.5公分！。。。。。。没错，我等待了七天就减少了5mm。

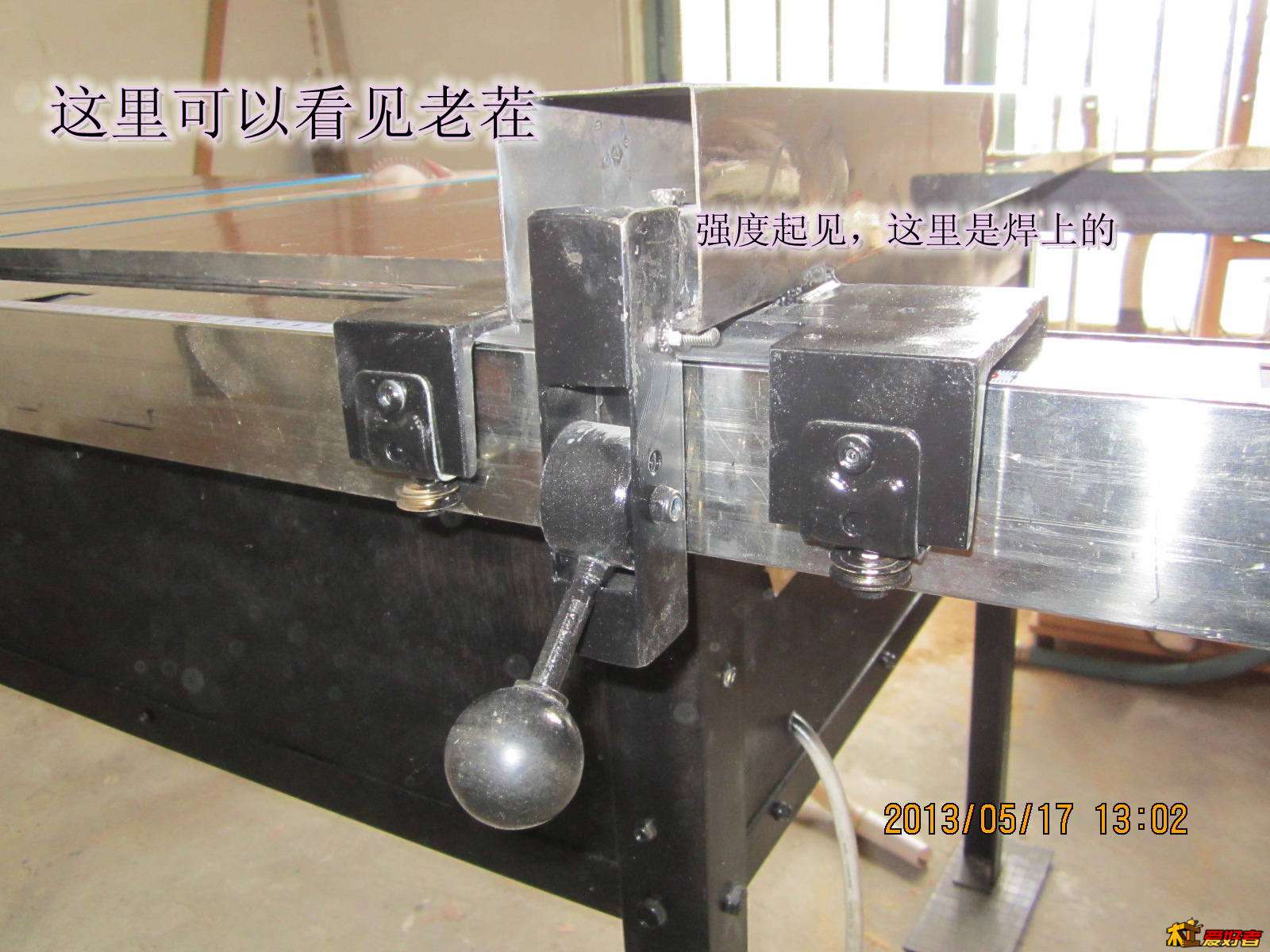

                       好吧，我们重新来过。我把靠尺切掉。又去找了一节60mm的不锈钢管，话说最近附近废品收购站生意不错。在把靠尺焊在导轨套座上前，我找了一个台阶，把钢管斜跨在上面，然后我站上去用力蹾了几下，还行，能抗住170斤壮汉。

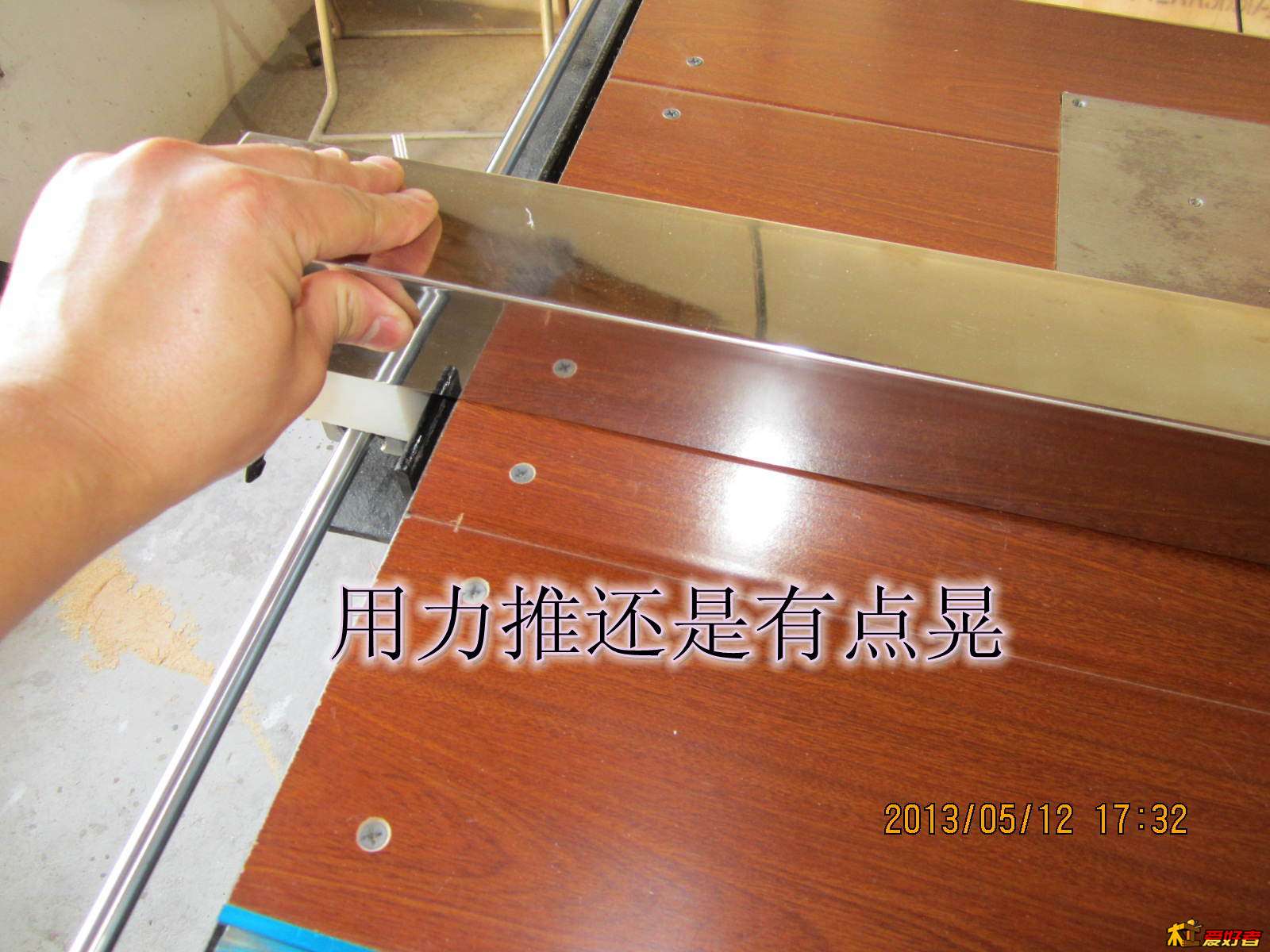

                          大家觉得这样就行了吗？  很遗憾，能抗住170斤壮汉的钢管靠山锁定后，用力推远端还是有几毫米的晃动。是钢管本身的形变，导轨套装锁定时还是很紧的。这个靠尺长90cm，杠杆原理还是不容忽视的。好吧，我的确用力大了点。事实上切板的时候还是没问题的，开实木或上开榫夹具时用力推可能会晃动，不过我加了这个



平时开板时不用，需要时可以锁紧 。也达到了纹丝不动，看来找靠山还是要多找两个。。。
     其实我本打算再重新用10cm槽钢焊靠尺，那绝对是大杀器，克服杠杆原理没问题。 无奈承诺给LD做的十字绣架已经拖了很久，再拖下去。。。。。。先这样用吧。

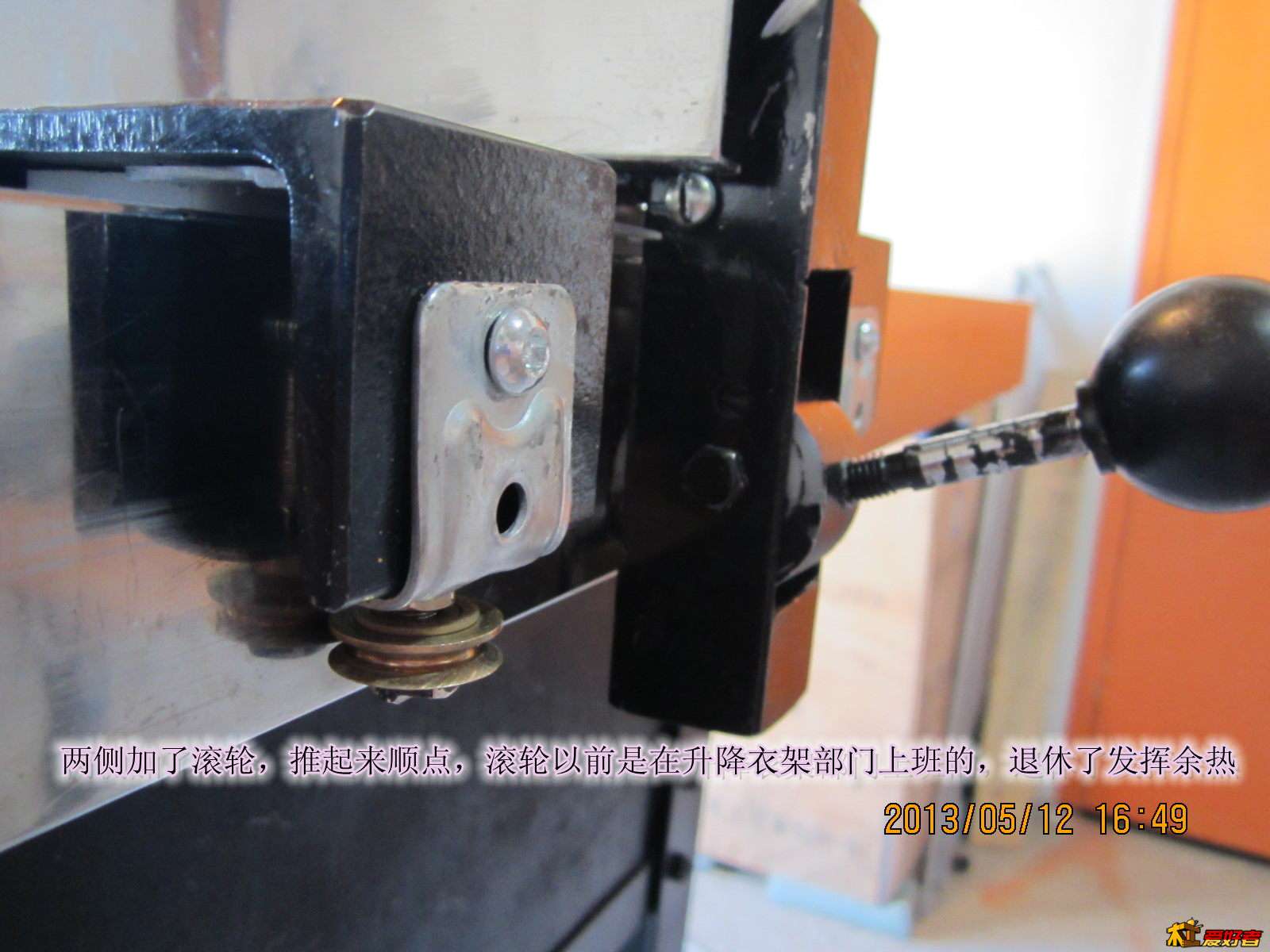

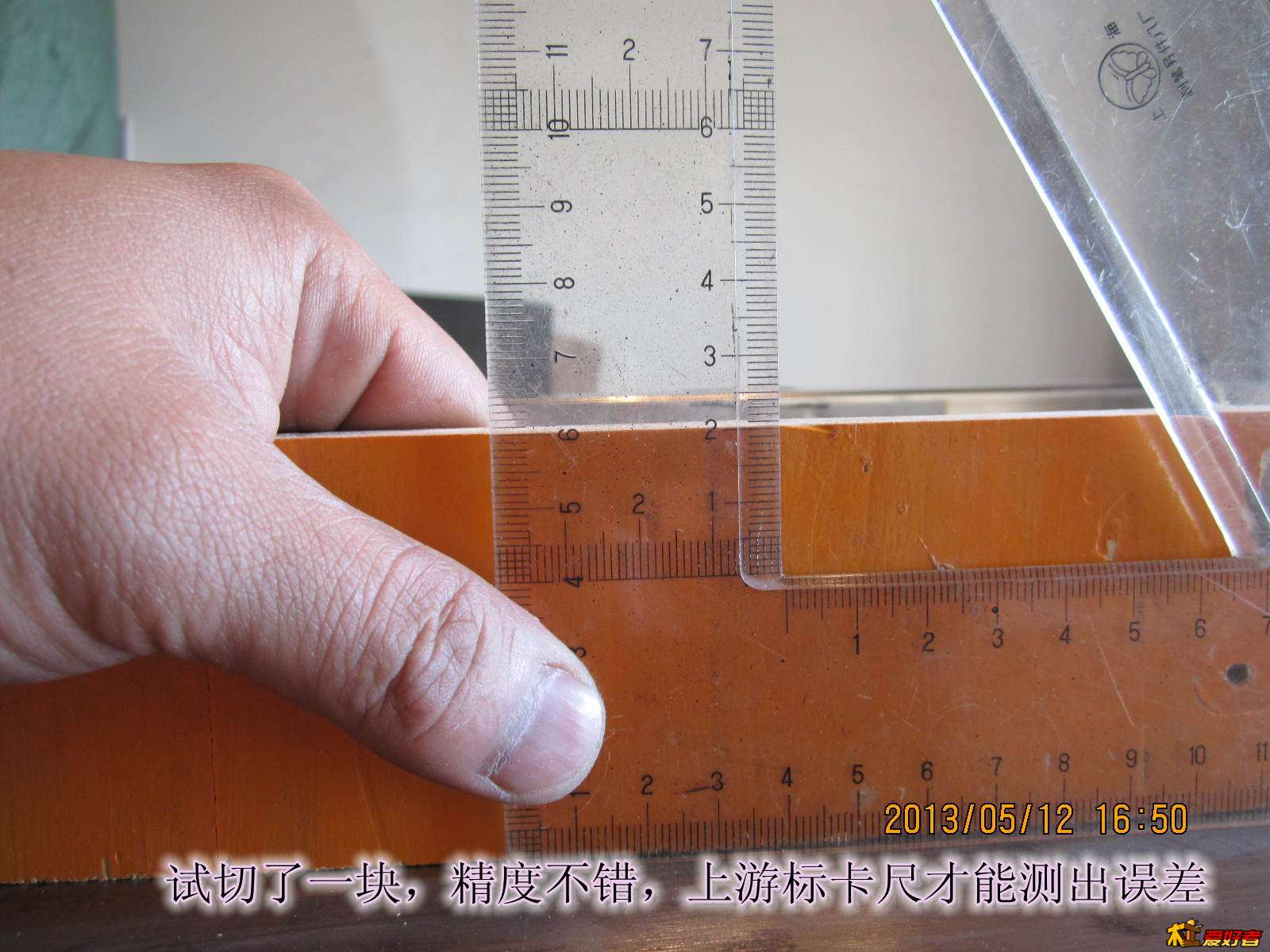

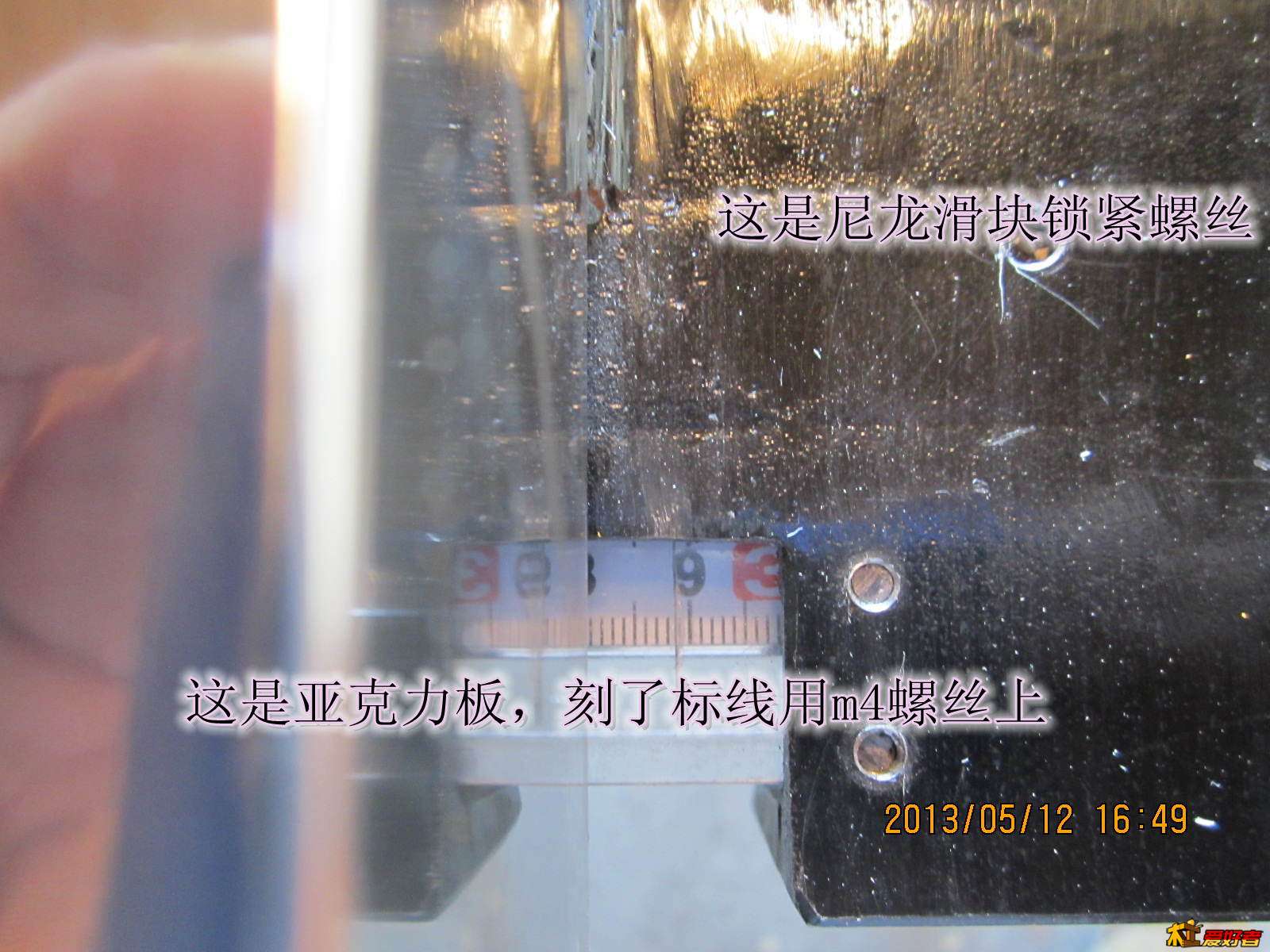

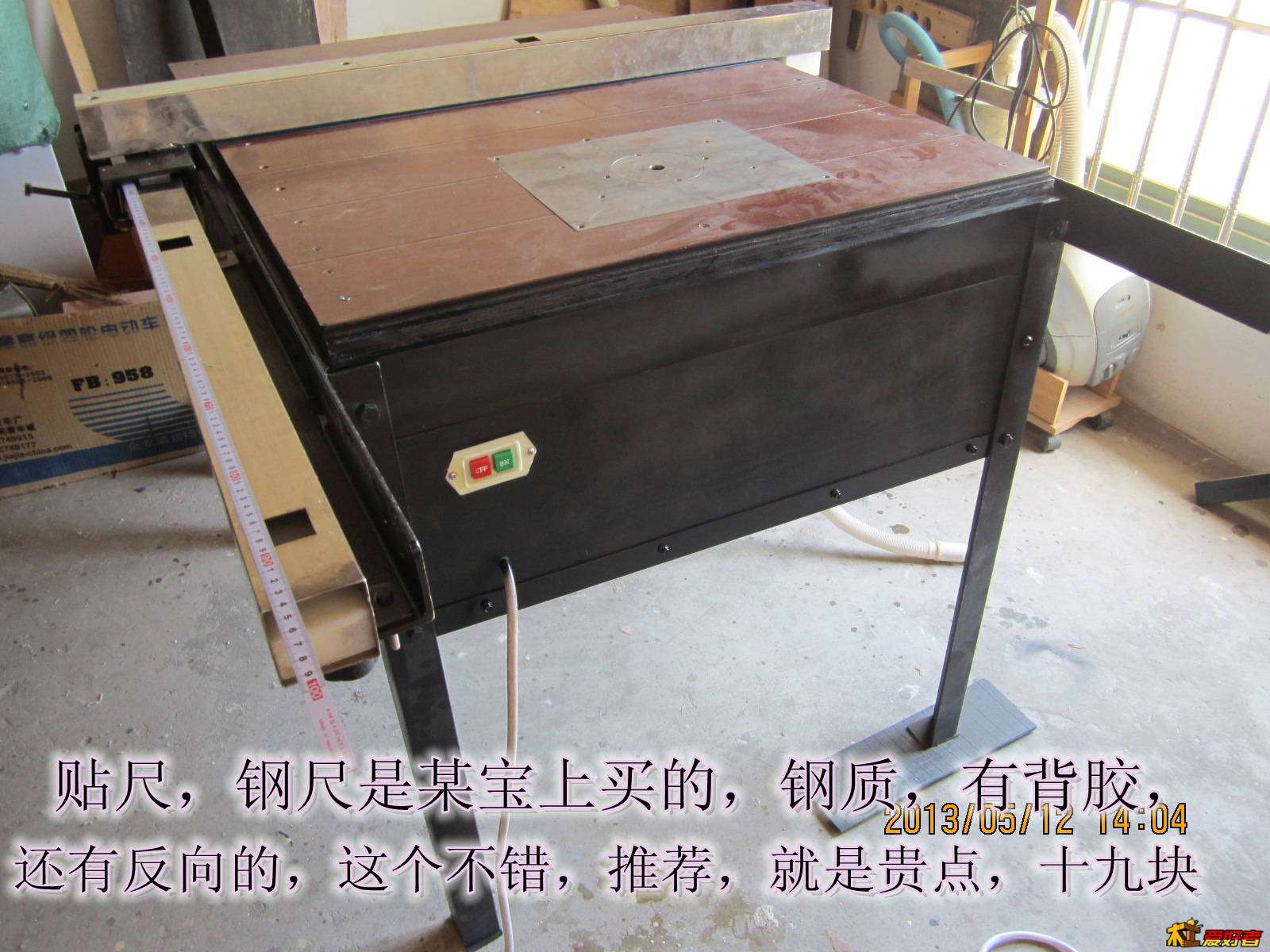

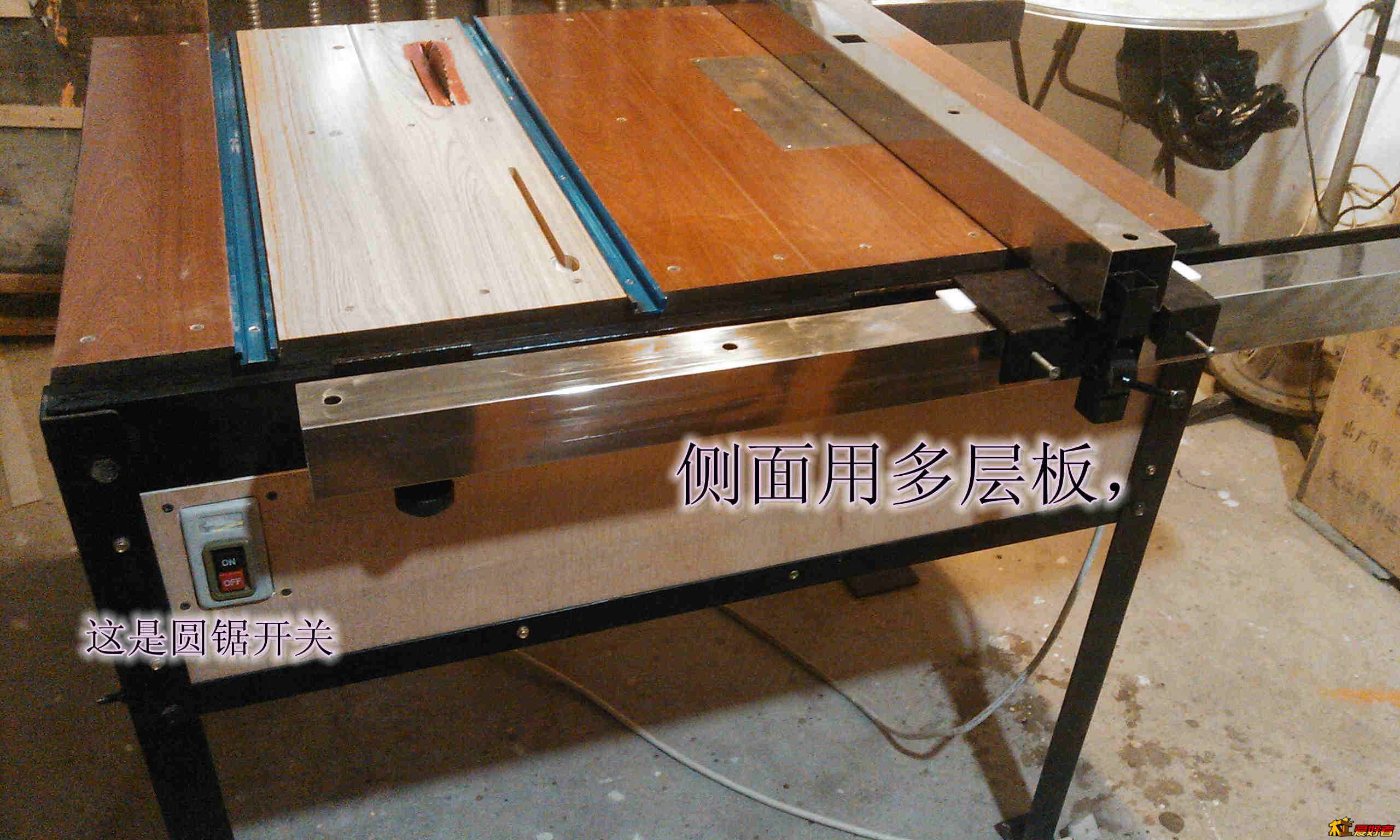

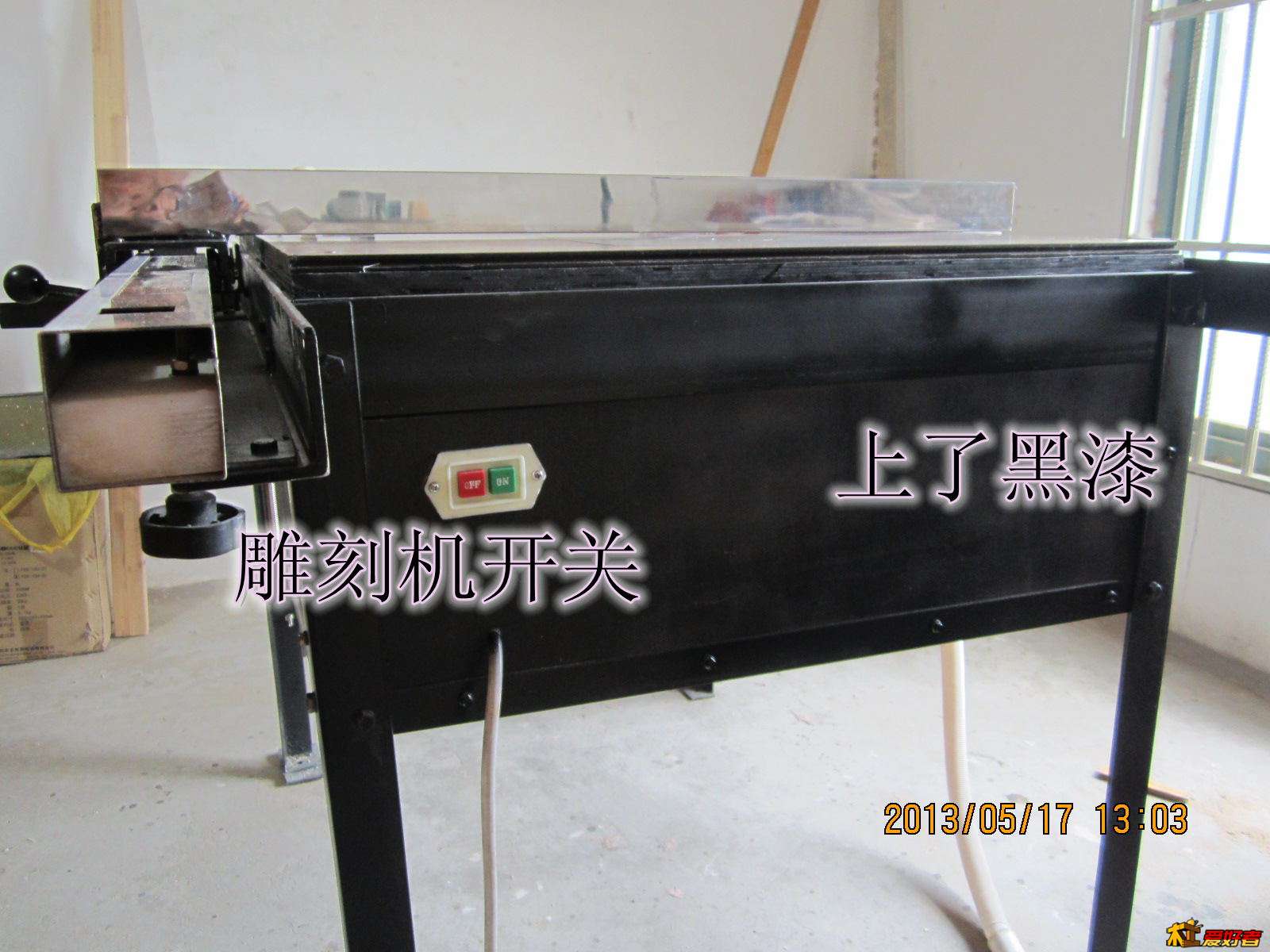

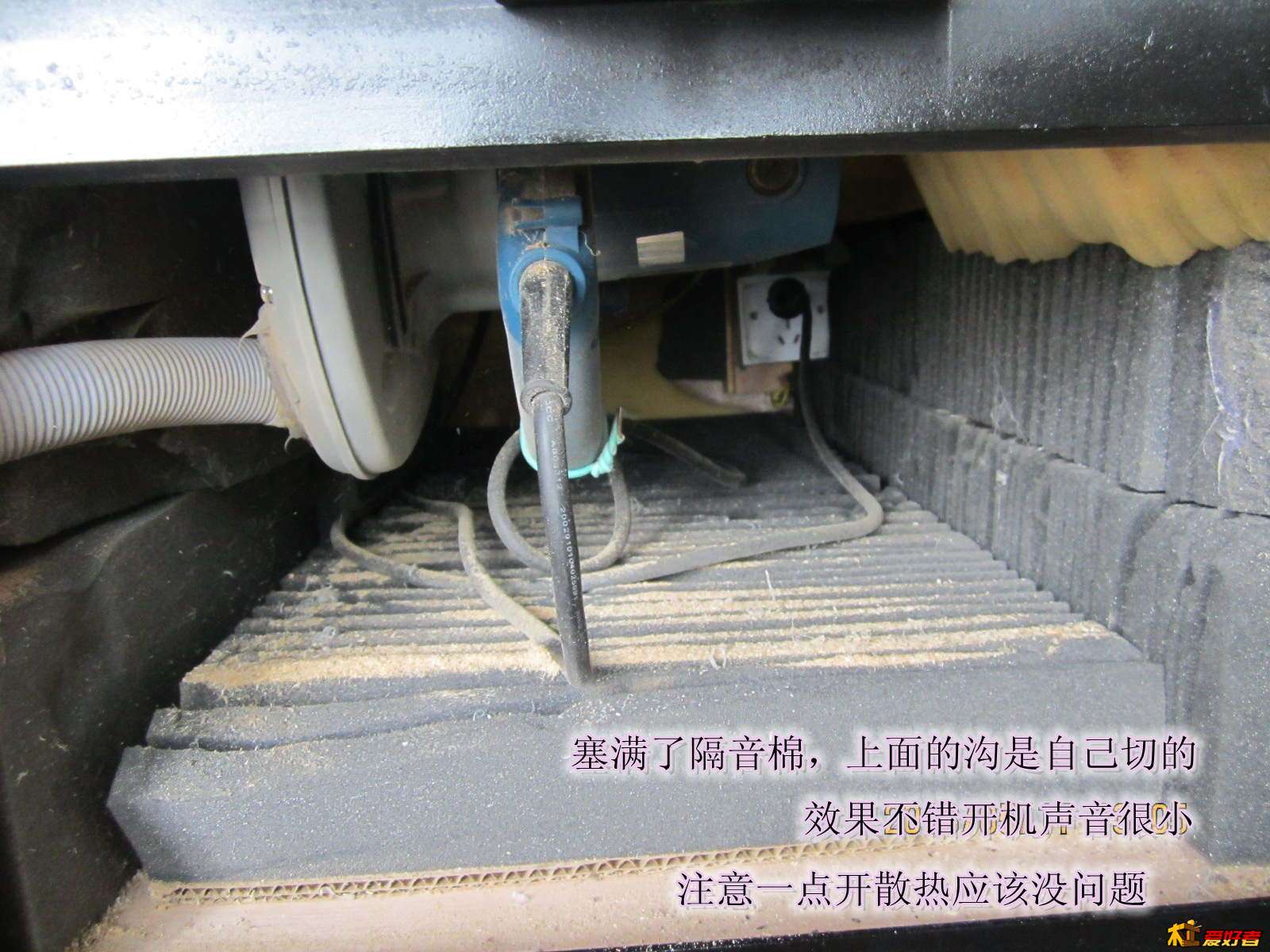

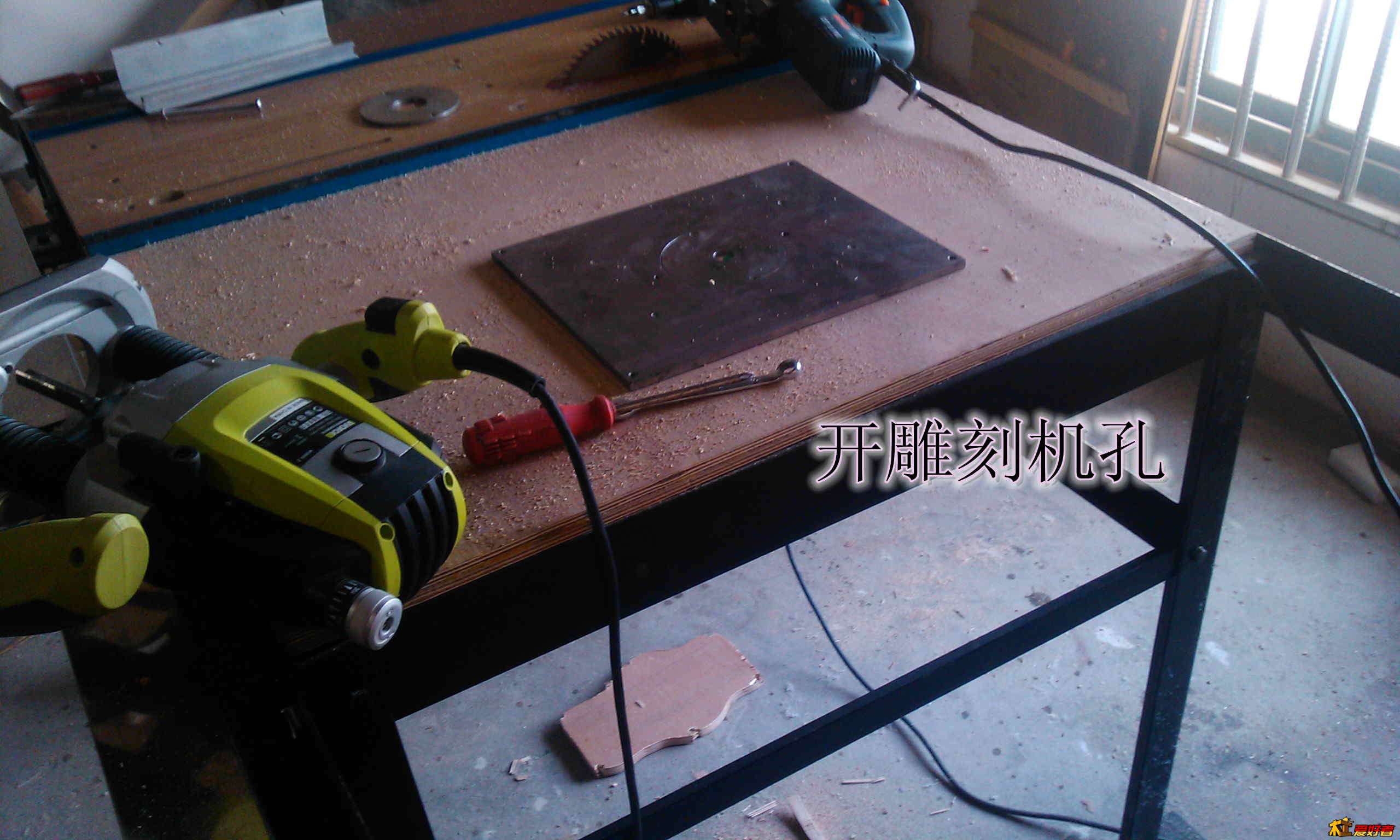

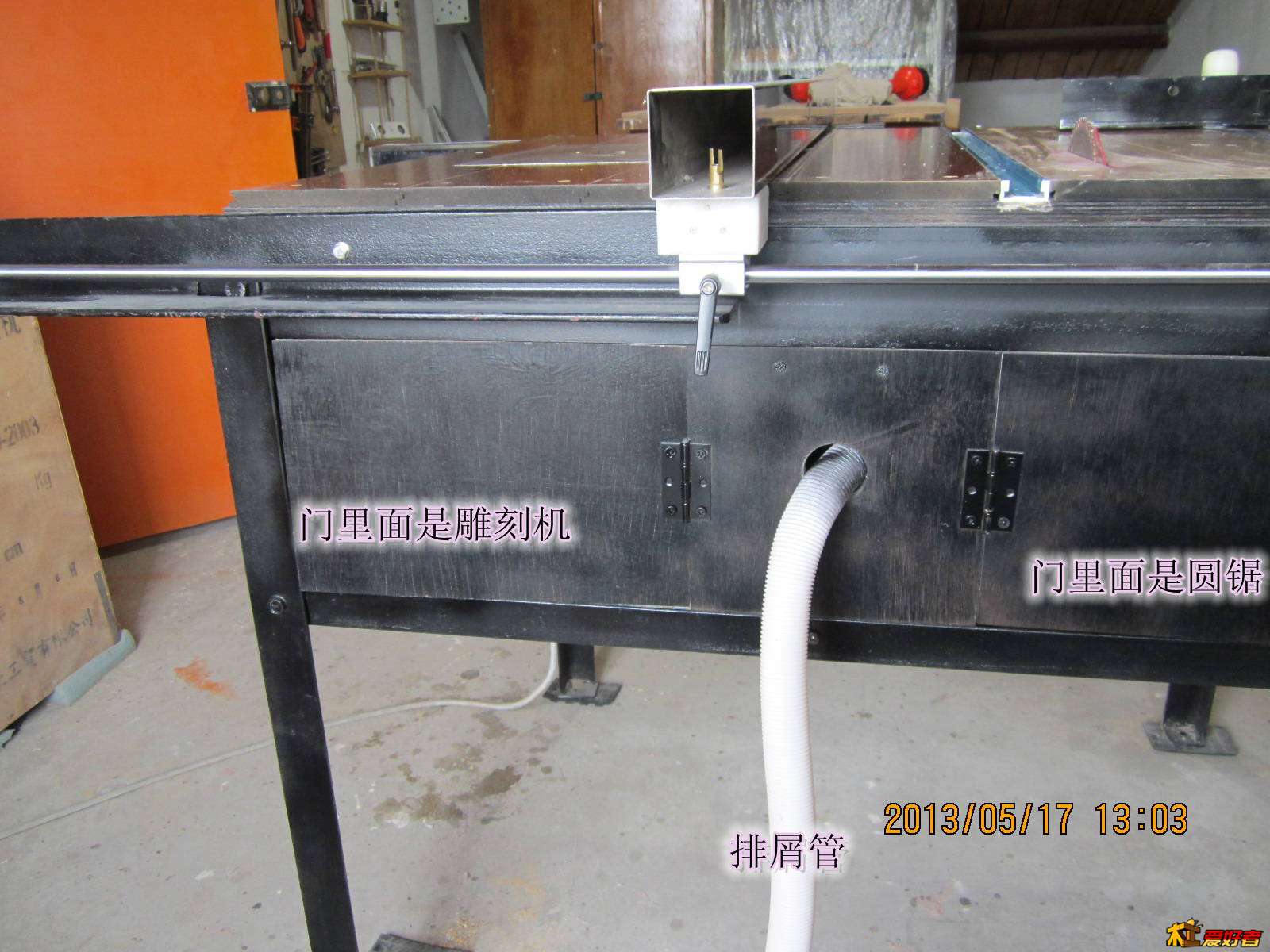

   到此靠山暂时先这样，下面是上侧板，开雕刻机孔，做隔音，这些没难度。











     下面是精密推台，本来没准备再加推台，可是去废品收购站找靠山材料时发现了这个

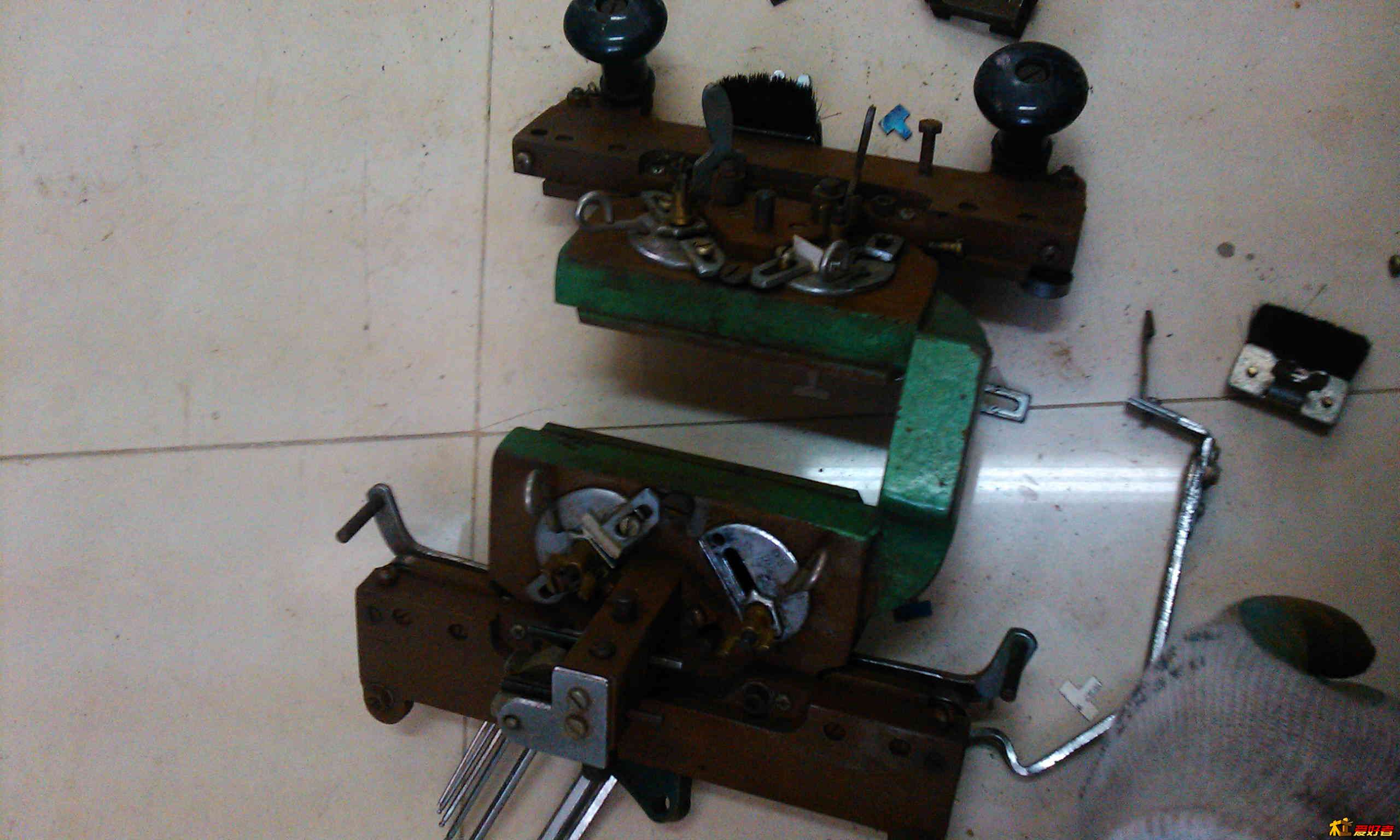

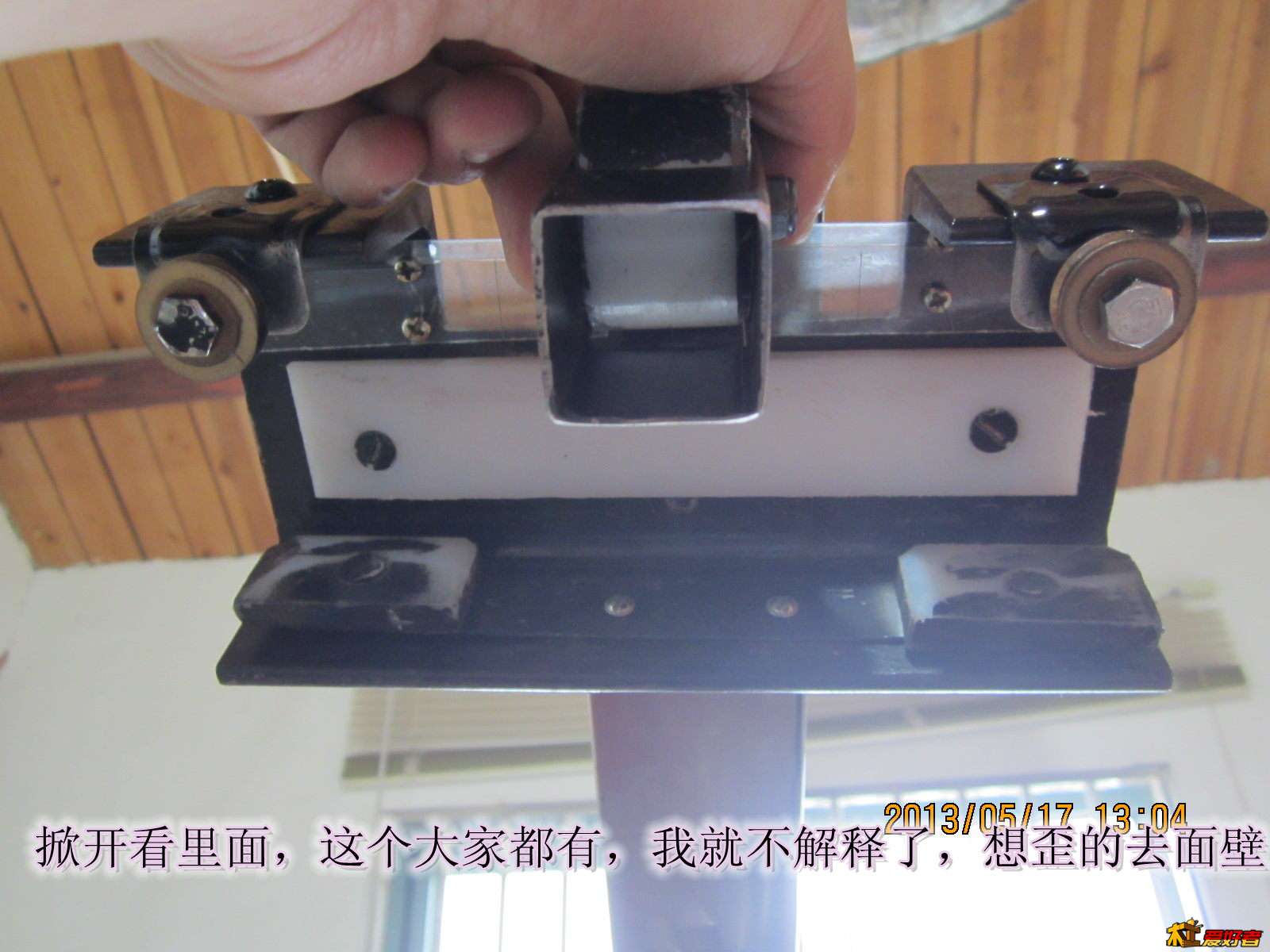

这是小滑车，用两根成一定角度的轨道行走。滑车上有轴承卡住轨道，推起来润度不错，精度也很高。

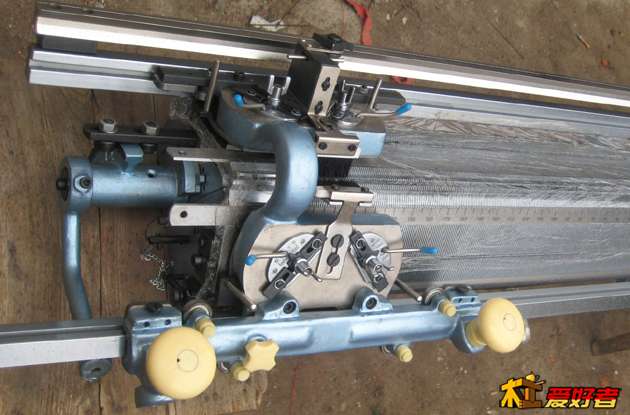

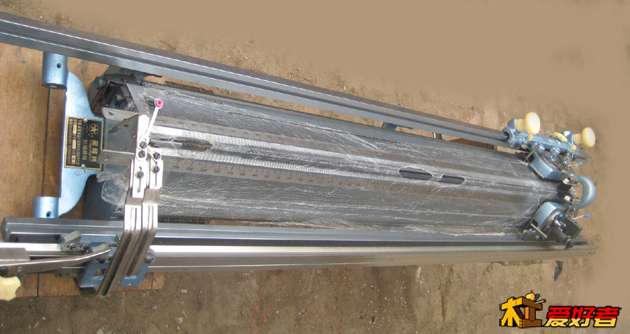

大家不知道这个是什么吧，这个叫手摇横机，纺织用。


    上面图片上是新的，我找到是被当成废品卖掉的，但是轨道是可以用的。于是没说的，买了。1块5一斤。。。没错，论斤的。说起来废品收购站是个好地方，我的材料基本上是从哪里淘来的。因为买的话一个是贵，另外一般商家不零卖，总不成我要20cm长12cm的槽钢做导轨套就买一整根6米的12槽钢切吧，剩下5米8存在家里干嘛用。所以还是去收购站论斤称的好，这里有个小经验，规模越大越老的收购站好东西越多，老板会把一些看起来还有点用的东西囤起来，难免就有人要用。而且很多东西看起来锈迹斑斑但是除锈擦油后和新的没两样。呵呵

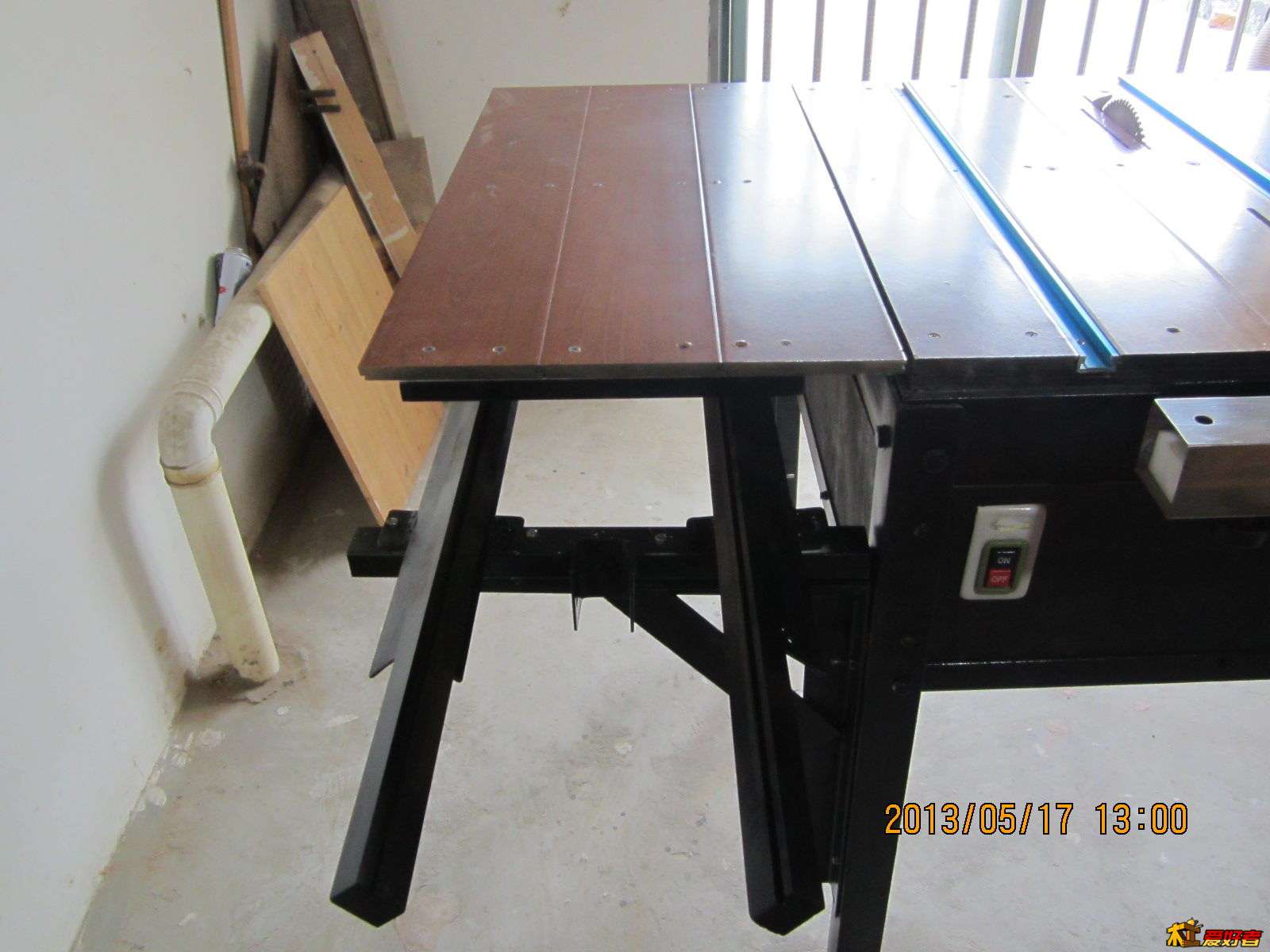

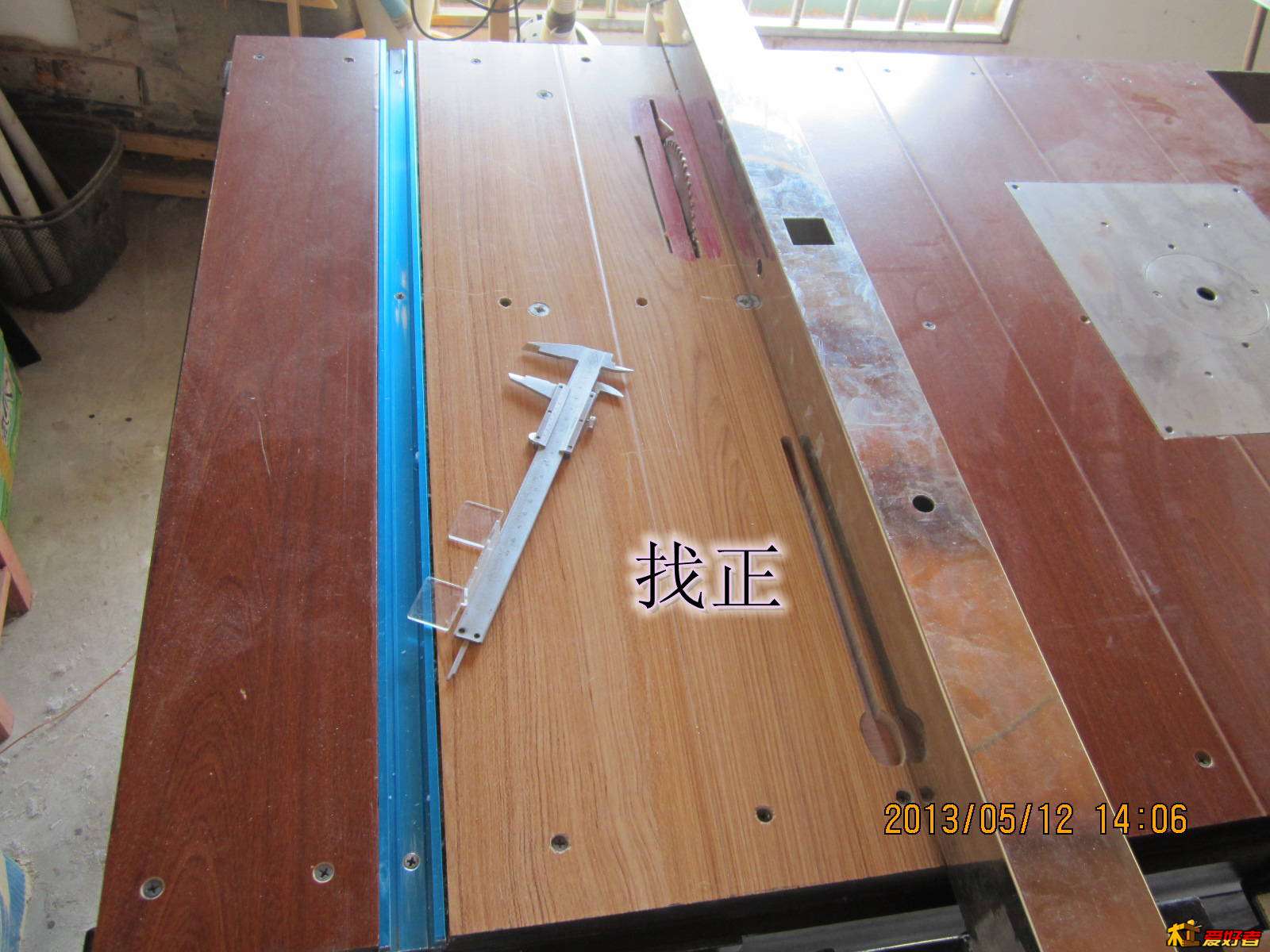

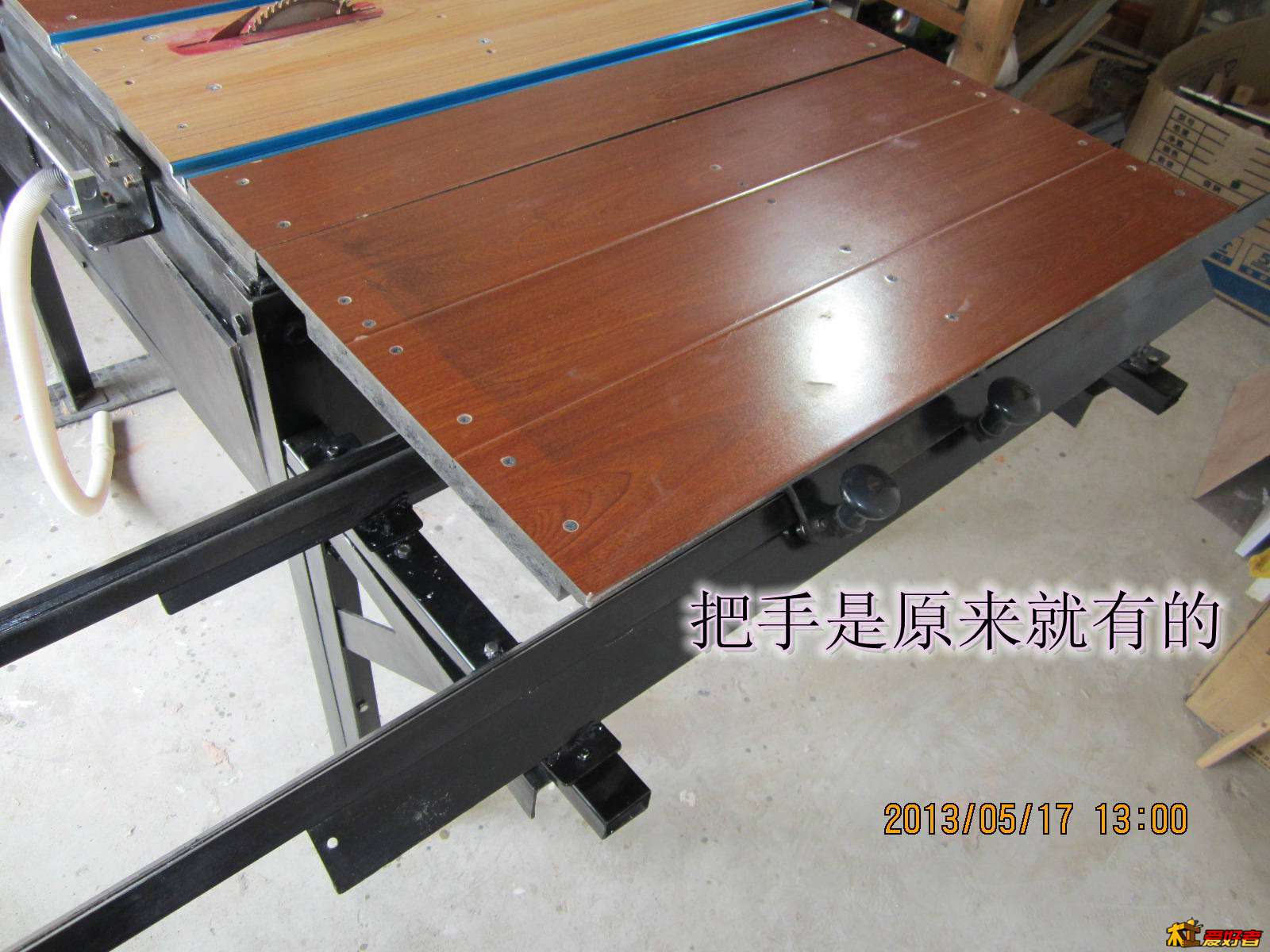

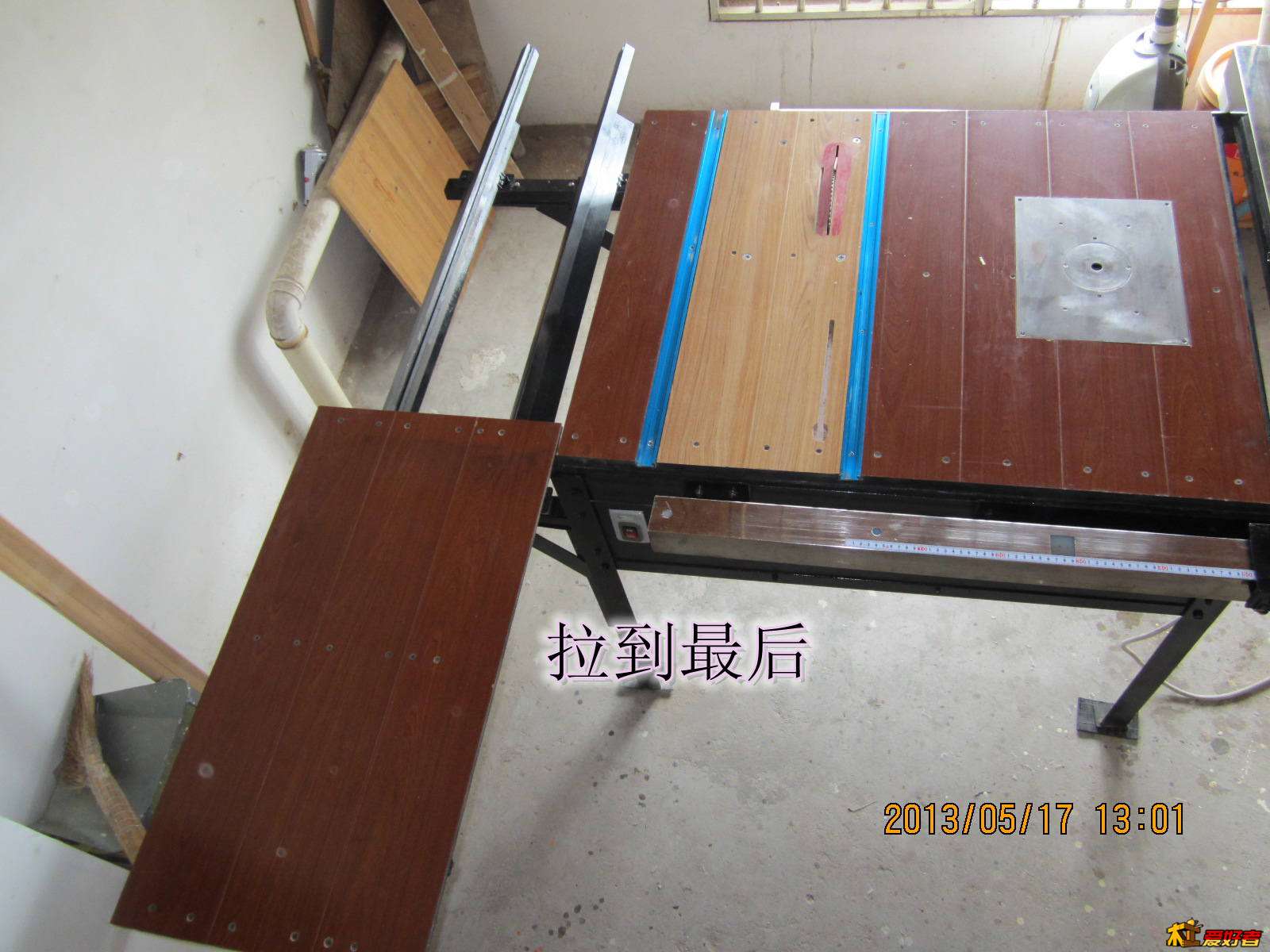

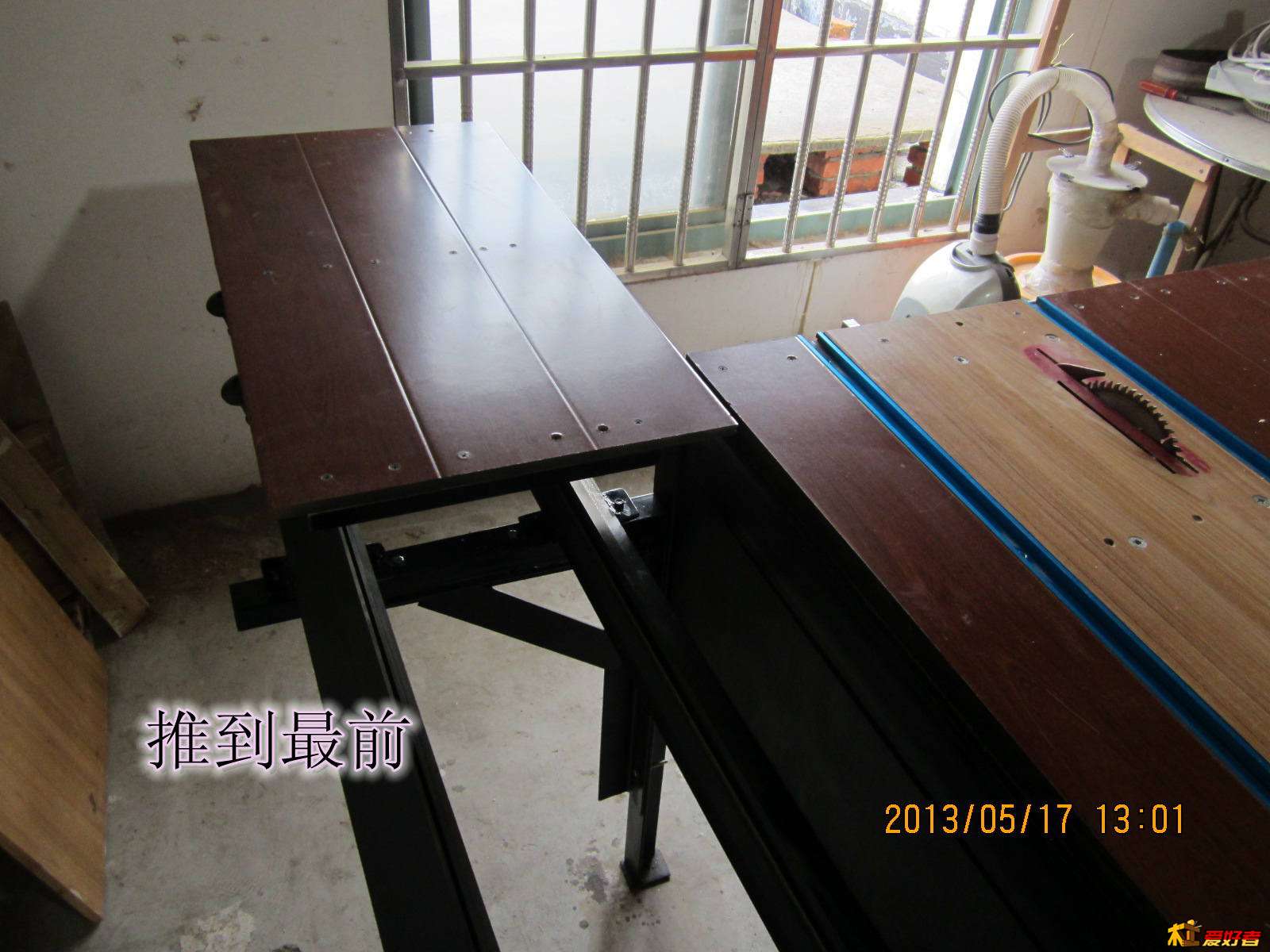

     这是做好的效果。时间紧，做得粗糙了，以后再慢慢改。这两个导轨长150cm，推台行程可达到125cm刚好够开板。精密程度大家可以看上面的图片，两条轨道是成角度的，中间的滑动块上有轴承，我安装好后用卡尺走了一趟，基本上0.5mm以内没问题，再仔细调整还可以更精确些。

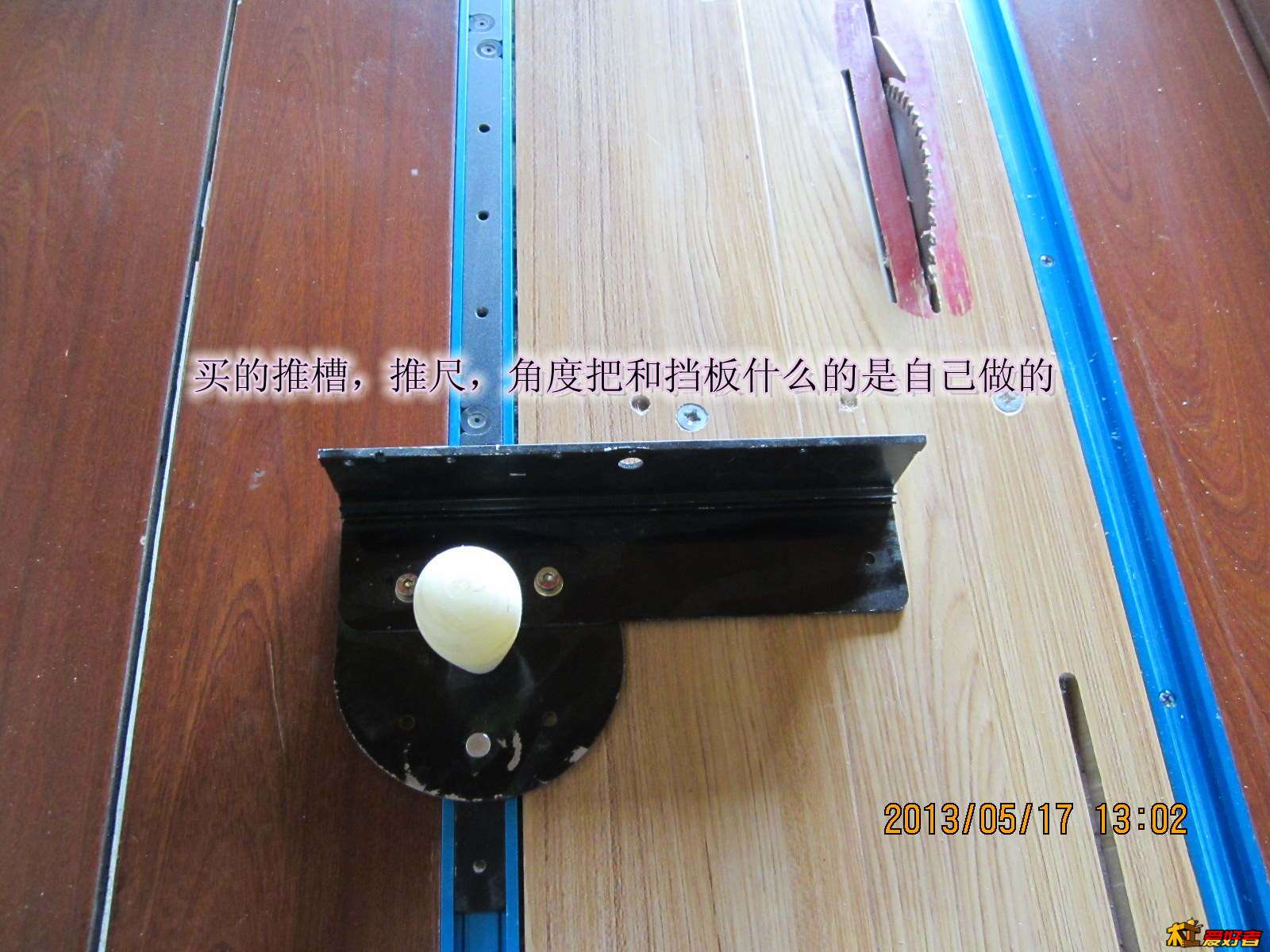

到此暂时结束，还有很多附件要慢慢做，推台上推尺、各种夹具、羽毛板、靠山和台面有空再改进。。。。。总之生命不息折腾不止吧。
      最后发点牢骚，说起来要把一堆——可以称作垃圾的业余材料改成有一定精度的工具并且还要注意预算，主要是达到想要的精度还是非常麻烦的事。做的过程中我不止一次想把这厮改成桌子算了。不过还是坚持下来了，断断续续做了一两个月，现在总算完工了。看着还是挺有成就感的——虽然毛病很多。慢慢收拾吧，以后可以传给儿子。。。。。

      最后再总结点经验教训，所谓前人掉坑后人止步。。。希望大家少走点弯路。


      首先是材料，要舍得用。好材料是基础。特别是靠山导轨之类需要精度的地方。我以前觉得手艺不行，用好材料总觉得糟蹋东西。所以总用些下脚料做，做出来的东西既不美观又没精度。后来觉悟了，diy的精华是自己做，而且尽量做得漂亮！谈什么性价比！

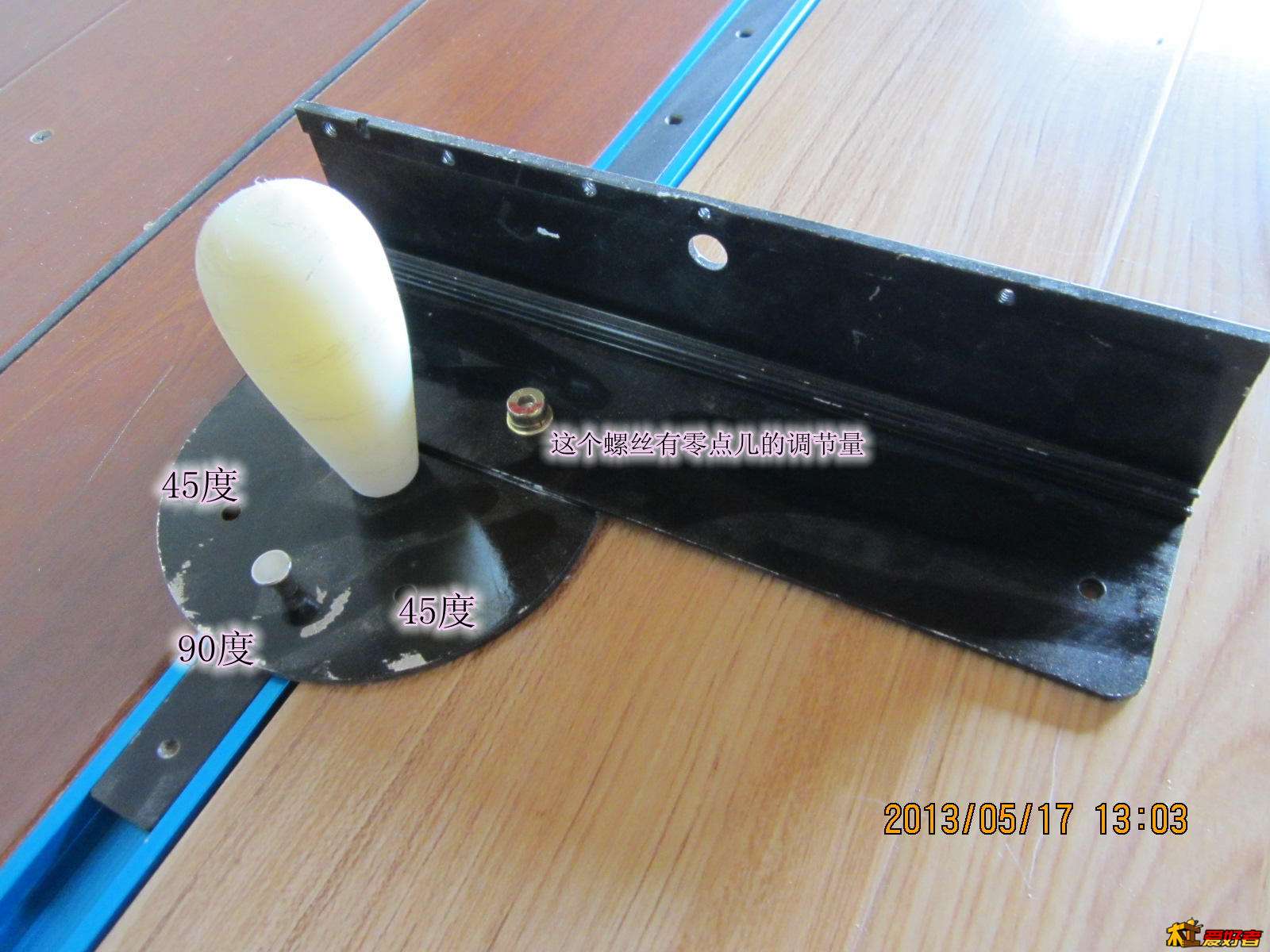

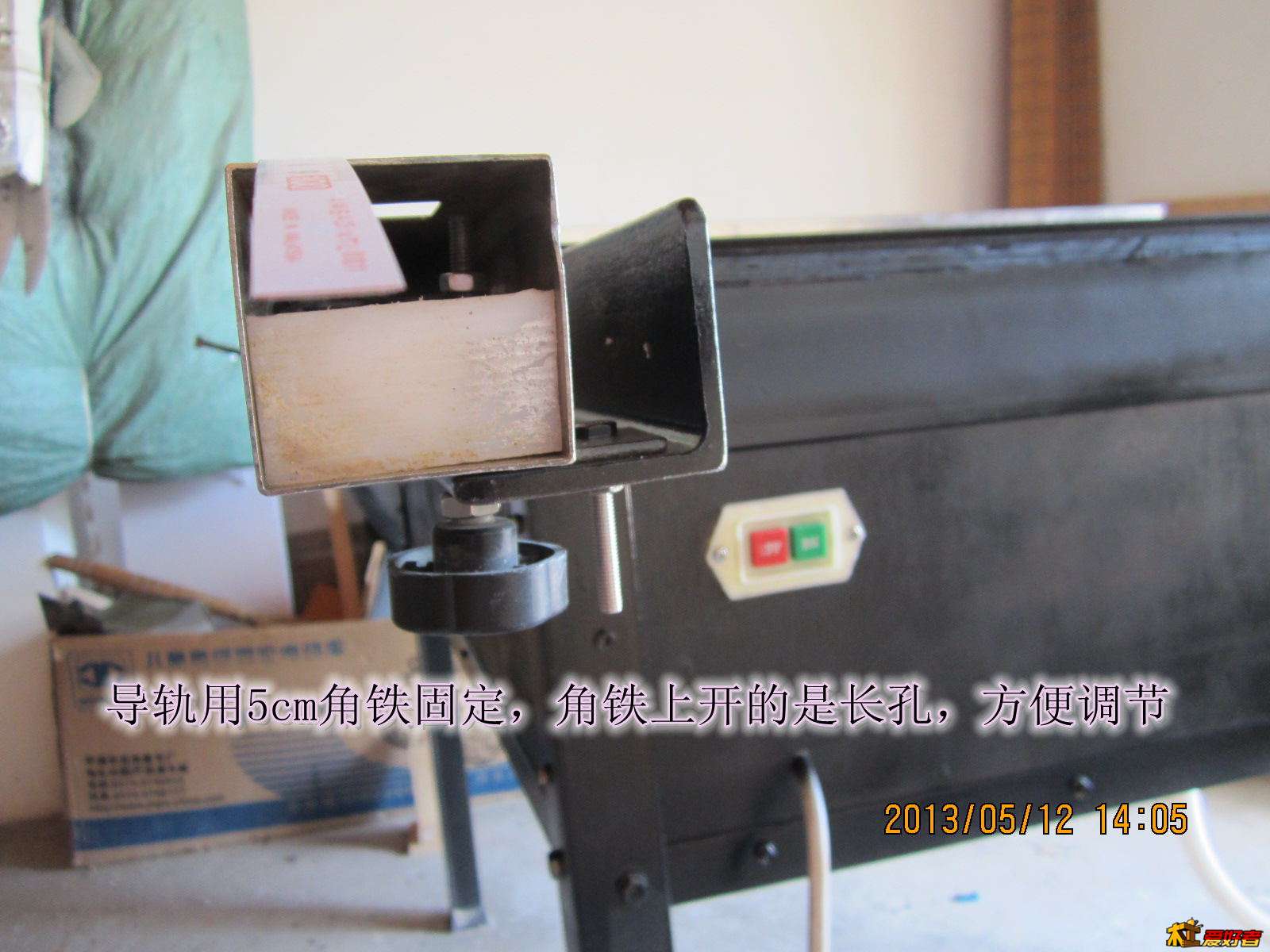

      其次是余量，自己做东西想要保证精度就一定要有调节的余量，我固定靠山、导轨的螺丝孔全部开的是长孔，螺丝可以向两侧微调。为此多用了很多时间，但是这个是值得的。诸如此类，其它可以留余量的地方一定要留余量。
      再其次，要能经受打击。我们都是业余人士，失败老兄最喜欢我们，但是如果你不狠狠地教训他而是放弃的话就永远看不见可爱迷人的成功妹妹。
      最后。。。。干活去了，空谈误国，实干兴邦

乐盲

好贴  学习了

Kenneth_Wang

学习了！

辽南盖州

论坛向这样的帖子够多，何谈不发扬光大啊
向您这两个月的辛苦，表示致敬，
下来是，
老兄，您那个纺织机上的导轨，还有嘛

gdsnake

大片啊

tobywang

从坑里爬出来的楼主非常负责的告诉大家经验和教训，既有细节，也有总结。

诚心可鉴，技艺可嘉，楼主非常骄傲！

tobywang

其次是余量，自己做东西想要保证精度就一定要有调节的余量，我固定靠山、导轨的螺丝孔全部开的是长孔，螺丝可以向两侧微调。为此多用了很多时间，但是这个是值得的。诸如此类，其它可以留余量的地方一定要留余量。

手工操作，后期安装调试，这一点太重要了。谢谢提示！

tobywang

楼主的电圆锯可以左右45°调解么？45°调解非常必要么？

新手纠结中。谢谢啊！

打字慢

看了家附近几个废品收购站，多是废纸板各种瓶子，很少有什么工具

jerryhuang3036

经验之谈,非常受用,感谢楼主的分享!

雕刻机迷

强大学习中

zlqzl

打字慢 发表于 2013-5-18 12:15
看了家附近几个废品收购站，多是废纸板各种瓶子，很少有什么工具

我这里也是这样的，可能我们所在的城市缺乏制造业和工业的原因

ak99519

很厉害啊

zlqzl

从此帖可以看出楼主的品行：严谨不失幽默。
既懂得生活又不铺张浪费。
欣赏！很欣赏！！超欣赏！！！

holyland

tobywang 发表于 2013-5-18 11:21
楼主的电圆锯可以左右45°调解么？45°调解非常必要么？

新手纠结中。谢谢啊！

这个真不需要，做个另外的夹具就好。毕竟这是倒装圆锯，保证锯片垂直和稳定是前提，圆锯的结构决定了其它什么斜切、快速升降、dabo之类的都是那浮云。。。。
