三种简单对接接合方式的夹固技巧 ( W6 R# U6 J. V0 l# @: i

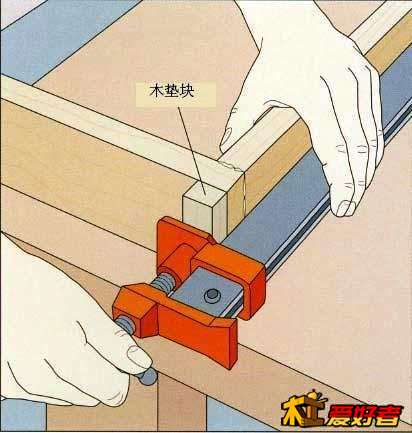

: B0 E+ p N3 @) C涉及横截面的对接。如下两图所示对接都涉及到横截面，因此请采用本章后文所述的圆榫、饼干榫或条形榫等对接合面进行额外加固处理。紧固方法：接合面涂胶后，用轨道式夹具固定。对于箱体式对接（下图），要用轨道式夹具从侧边板端处加以固定，夹具轨道应靠紧工件表面，以保证接合处归方；
* @3 M2 P D' c# {7 V
) s* ]) _5 A- e
9 v4 Q& p# ] ~) _
/ Y2 L& m3 s2 I. s) W
' K( D1 M$ s# M4 M

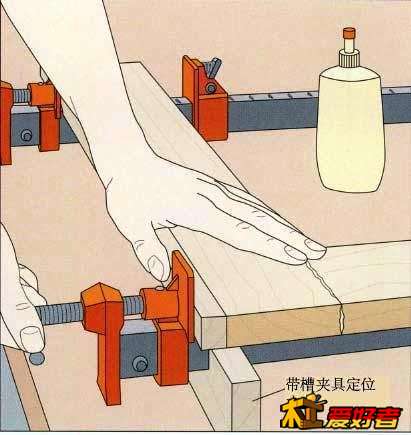

对于框架式对接（右图），将轨道式夹具平放在带槽夹具定位木方上，轨道嵌入定位木方槽口内，将待拼合板材大面朝向平稳置于夹具上，再施胶、夹紧，旋紧夹具时，要用手扶住板材确保接合平整方正。采用上述两种紧固方式，都须在夹具与工件之间衬木垫块以保护工件表面。 ~. ]) M4 a0 m6 G
, k7 X, Z" ~$ j8 }1 r9 ~0 [7 L# a) p) |% d+ h& |* a: C$ {
" P' F/ n! u: R5 B
2 t, S A' H: Q# t9 E+ [
7 q. H& N4 r2 o$ B- V* ]9 ^7 N( w0 g+ X! G9 C/ _% |( ^& K
: Q! S, t) }: a3 N7 C* ^8 N* P: {& G' S
2 n; s/ b2 A+ F9 P% {
. q. p! F/ N* B7 v0 g/ e' r! h8 \7 Q. b; F) P
7 f, S4 |7 o. N' u% L3 g+ H用通长螺杆加固简单对接。 （下图）
7 I, B3 [# v/ B: @; Y+ b! }' A, |" `5 R1 e, p/ Y
" P# D$ a: t( { 通长螺杆是加固工作台面板、厨房案板等胶合拼接工件的一种有效方式，不仅有助于对齐各拼接工件，也可以降低因季候性湿度变化导致工件变形或开裂现象。
: `8 ]5 C2 T/ h; |8 c( o: ?6 `

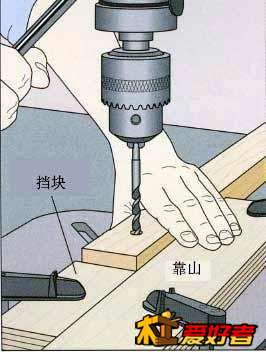

在其中一块工件的接合面上标志出三个孔的位置，其中两个孔分别位于距工件两端几英寸，另外一个孔位于工件正中间，上述三个孔的圆心距工件两侧边的距离应相等。在台钻上安装钻头，其直径略大于螺杆直径。将该工件平放在钻台上，找两块平直木料，一块边缘置于工件侧边作为靠山，另一块置于工件前端作为挡块，调整工件位置，使钻头尖部正对一端孔的圆心，用夹具将靠山和挡块固定好。接下来，以这个钻位将各工件端部的孔逐一钻好后，调整挡板位置，逐一完成各工件中间孔的钻孔工作。对位于最外侧的两工件上的孔应做沉孔处理，以容纳螺母。然后，在三条通长螺杆的一端分别拧入一个螺母，再用锤子和钉冲将螺杆此端面敲扁（防止螺母松脱）（右图）。
8 l! m0 n" a$ w! d: |, ]9 T- ?" v& U' j; _; ^" N" T2 n6 I+ _+ E; {
( M: p3 h$ A! R, f
! B9 A5 U; l' A i2 ?$ t

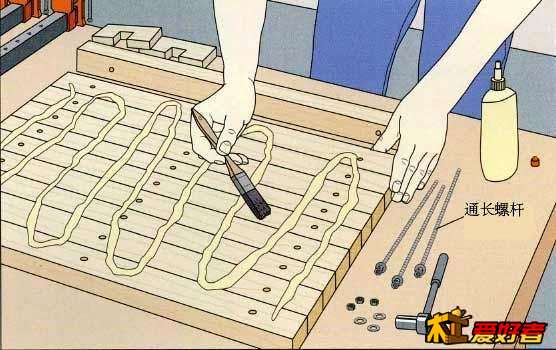

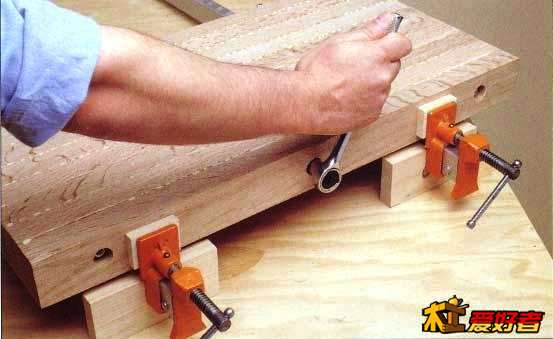

将各工件在工作台上预排好，在结合面施胶并用胶刷涂均，压合各工件，保持各工件横截面对齐，将三条螺杆加装垫圈后分别穿入工件孔内，预紧螺母，并用轨道式夹具固定。最后，旋紧所有螺母（左图所示）。# L8 _* P0 ^ A0 i% g0 J
|
