开榫模板tenon jig的精确设计

飞毛腿 · 发表于 2008-6-18 05:38:34

制作图暂时还没有。

caobin_ · 发表于 2008-6-18 07:27:22

LZ机械设计功底了得

。向你学习

小蔡 · 发表于 2008-6-19 12:43:36

顶顶顶

:vv :vv

白龙马 · 发表于 2008-9-2 17:50:15

作木工，要是有良好的计算机、英语、数学等方面背景，是非常有益的。

山里木人 · 发表于 2009-3-29 14:38:33

直接看不懂

yusy006 · 发表于 2009-4-6 23:02:04

heero · 发表于 2009-4-6 23:57:05

有点外行~~不是太懂

山里木人 · 发表于 2009-4-10 15:23:11

太复杂了看不懂。主要是太菜

leonlinking8800 · 发表于 2009-4-16 09:47:17

晕看不懂，楼主直接卖给我算了

sun485479 · 发表于 2009-4-16 10:00:36

不太懂

chinarice · 发表于 2009-5-21 11:42:18

占个位，等着瞧，好戏开始了

bigbee · 发表于 2009-6-26 23:10:43

本帖最后由 bigbee 于 2009-6-26 23:29 编辑

楼主设想太复杂，根据几何定理可以推断出模板也是对于f-f对称的。但是模板曲线部分是一种什么曲线我还未明白。直觉上是椭圆的一部分。

草原匠人 · 发表于 2009-6-26 23:55:08

专业啊

飞毛腿 · 发表于 2009-6-27 03:21:32

本帖最后由飞毛腿于 2009-6-27 04:07 编辑

楼主设想太复杂，根据几何定理可以推断出模板也是对于f-f对称的。但是模板曲线部分是一种什么曲线我还未明白。直觉上是椭圆的一部分。! @. Q6 V. }( }* S7 F2 a
bigbee 发表于 2009-6-26 23:10

兄弟高人，能否推导一下给我指点。

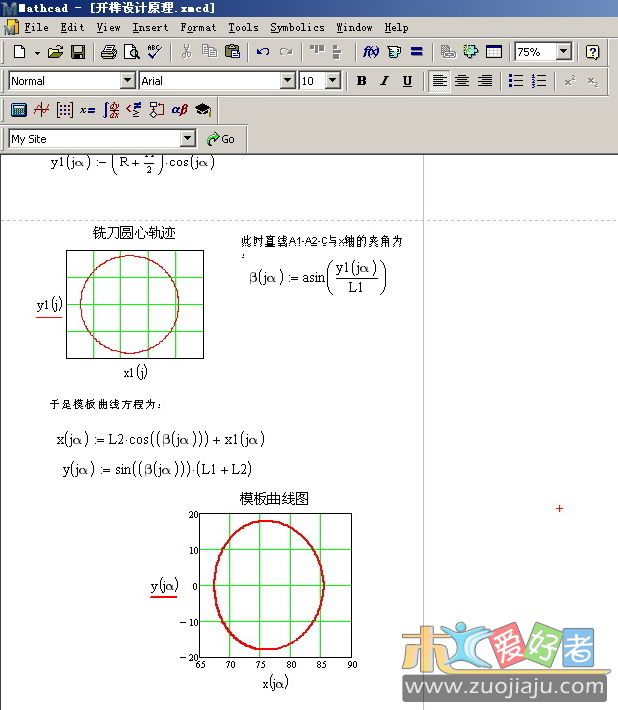

这不是两个相似形,是变角度的仿形,L1L2杆不是简单的平行移动,它有两个自由度,平移和旋转,所以就"简单"不下来。如果用初等几何不好证明，可以用Mathcad做出曲线图形一看就明白了,下面给出我用Mathcad计算出的图形曲线.明显的对于X轴对称,但对于y轴是不对称的

(曲线计算模型做了简化,没有计算两条平行线部分的线型)

bigbee · 发表于 2009-6-27 09:04:31

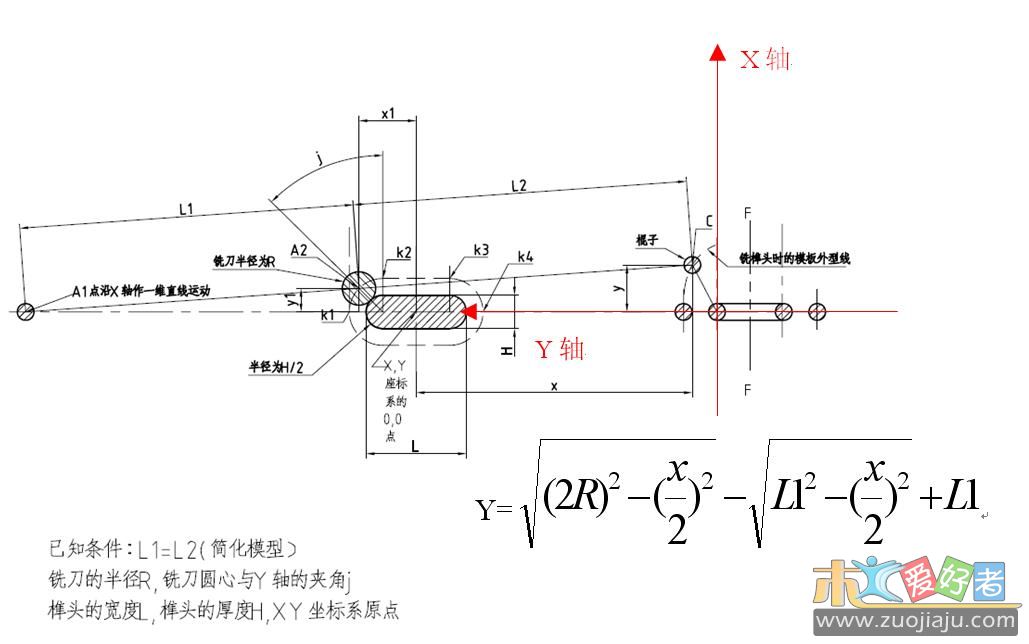

恩，我试着画画图。另上图（ k1-k2的我推断的曲线方程）。
