全钢雕刻机DIY 共享图纸 共享成果 共同进步 每日更新直至完工

qbxwa

whu888 发表于 2013-4-20 20:06
! `5 F* ]7 C% W2 x直线导轨价格还真是历害，一个原装小日本的滑块多要好几百，一副二条650长的，那价格报价过来可在N宝上买上 ...

是啊 台州就是拆机件多 便宜啊 眼红啊

金牛持续

伙计，你这CNC得多少成本啊？

whu888

金牛持续 发表于 2013-4-20 20:40
伙计，你这CNC得多少成本啊？

现在还没统计过也不好统计因为没做好，当前的是以做成功为前提，精度为目标！以后会把成本发到网上的！

whu888

Pdca 发表于 2013-4-20 11:30
: l& X3 \0 |5 X# z2 c0 r! g. ZLZ可以组团购啊。既然定了二十台的料，料想是退不了的了，既然如此，可以转给有需要的朋友，大家互利互惠， ...

只有我成功后，才能让大家一起来进步！

whu888

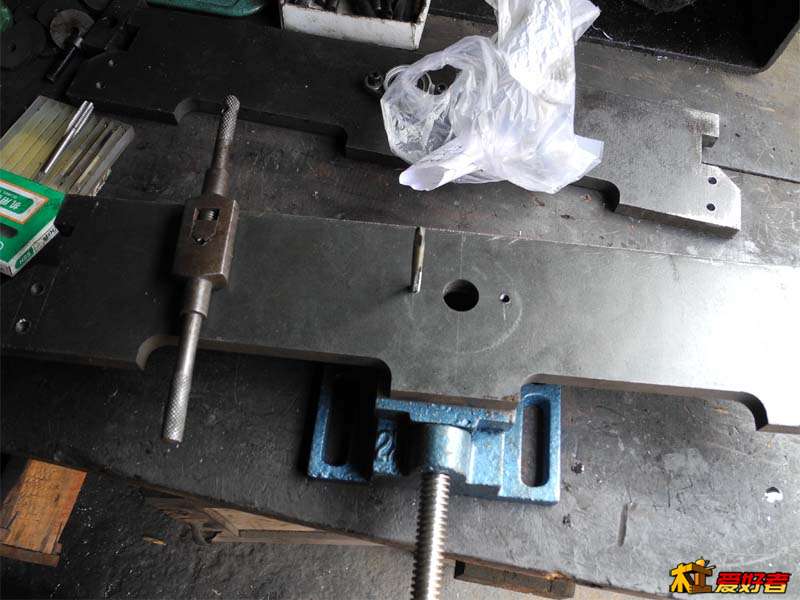

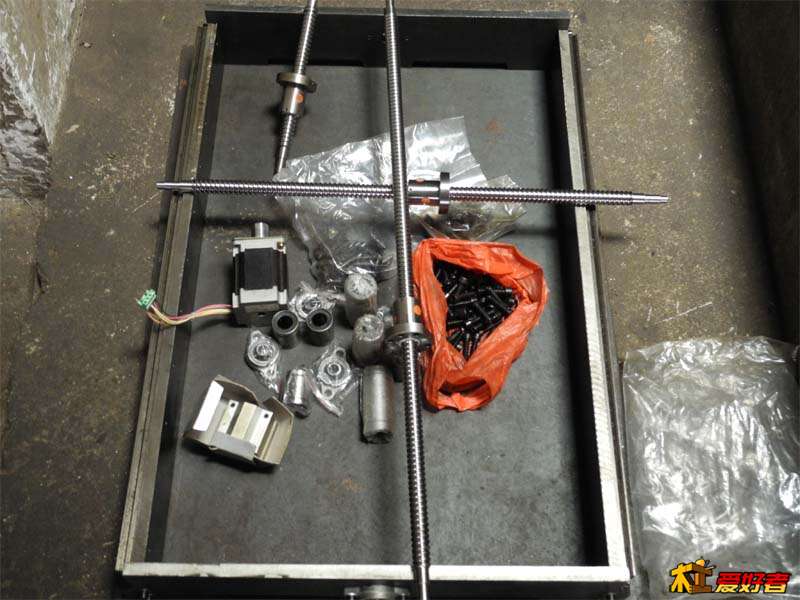

又在艰苦工作一天，提供一些成果给大家！

7 y. q, v( O( h& `) }

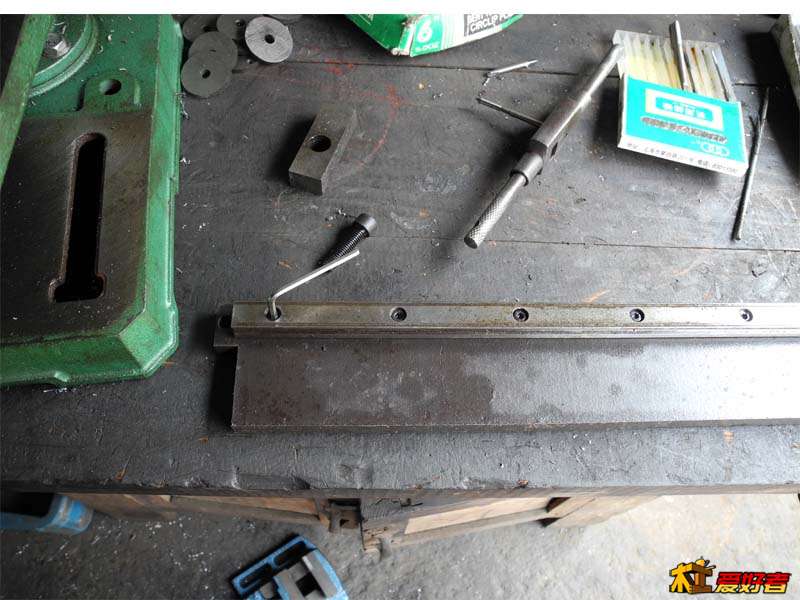

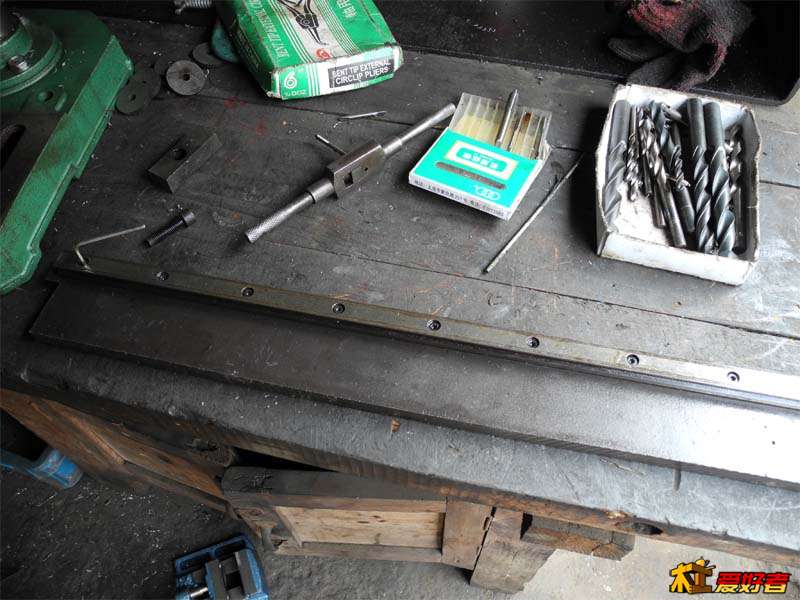

% {( U# I( @" R" T* k每6公分一个螺丝，累人的活
. A3 d5 e; Z0 G" E) d* Y- b$ ]

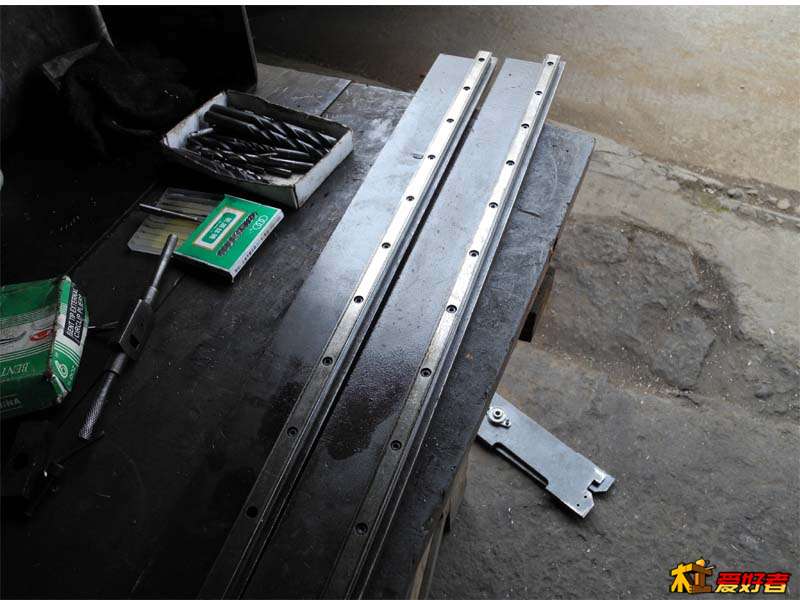

左右全搞定！
得知四川又地震了，在这里为他们祈福，希望他们平安！今天就到这里也不想在写了。

5737510

看来不错 我花了有6个多月也在DIY  图纸是这里的群友 勇者无惧给我画的，我的架子也完成，架子是铝板的
是6106的材料，不过我把其中一些部件换了7075的，也是一块块找人加工， 原铝的颜色不怎好看。我又拆掉找人上漆，折腾了很多次。卡和驱动器电机等连接已经做好了测试。现在就等看找个水冷的主轴，看上了800W的，问题又来了，我的Z板块是12CM的 800W的主轴直径是65，主轴座有13CM宽 ，还在考虑怎改中

kfcc2008

楼主台州那的？离我们这也不远啊

whu888

kfcc2008 发表于 2013-4-21 10:51
1 u+ G  I5 k7 ?楼主台州那的？离我们这也不远啊

8 f' s/ D7 O  J4 J0 ~& D% [) k7 R  M% b路桥到你们温州2小时车程足够了！

whu888

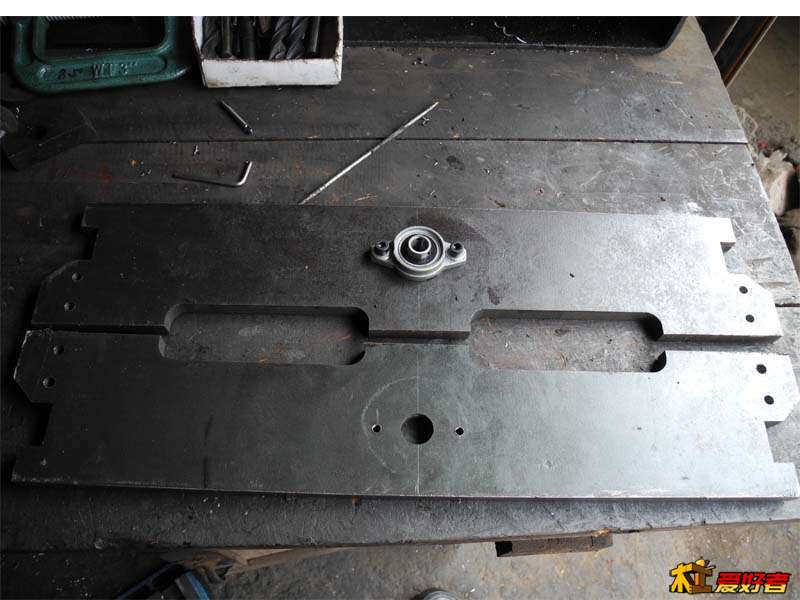

机架开始架设了，如有细心的朋友可能会发现前后的机架板跟图纸是不一样的，这就是我修改的地方，真正用到了镶嵌只有这样才能更稳固更有钢性，还有左右直线导还变动了，龙门架的拖动滑板也从下面修改到上面，因为按原图上做的话移动龙行程将少了50
，上图
# v, i# _& K6 T

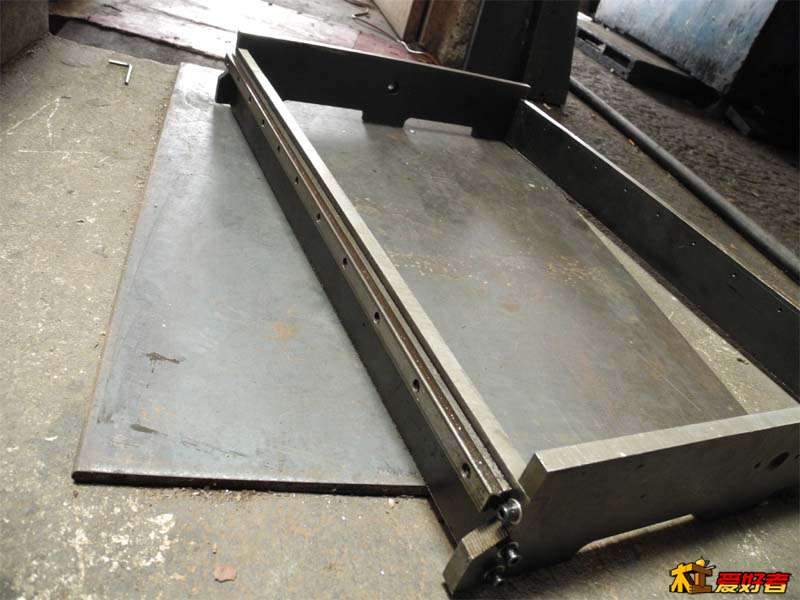

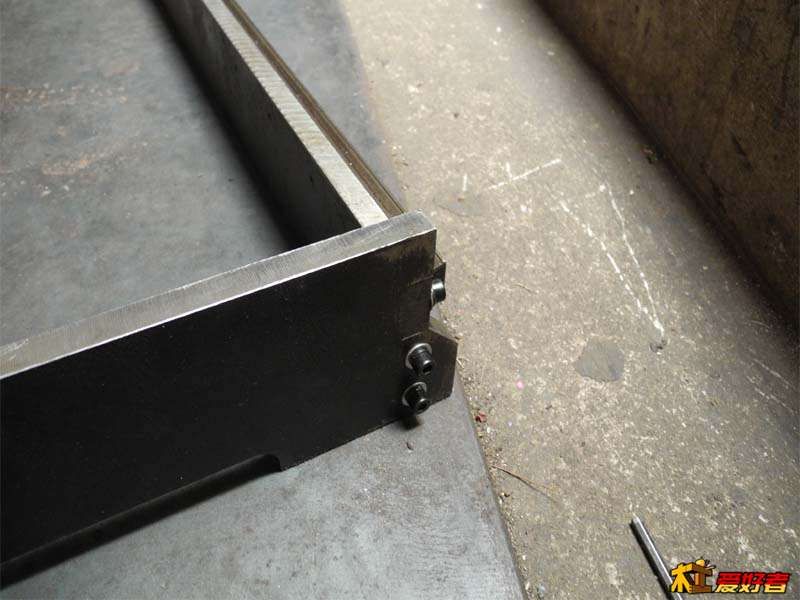

* t5 F" \( L' S7 k' L组装中
1 V3 e. \* ^5 w" {# ]) o

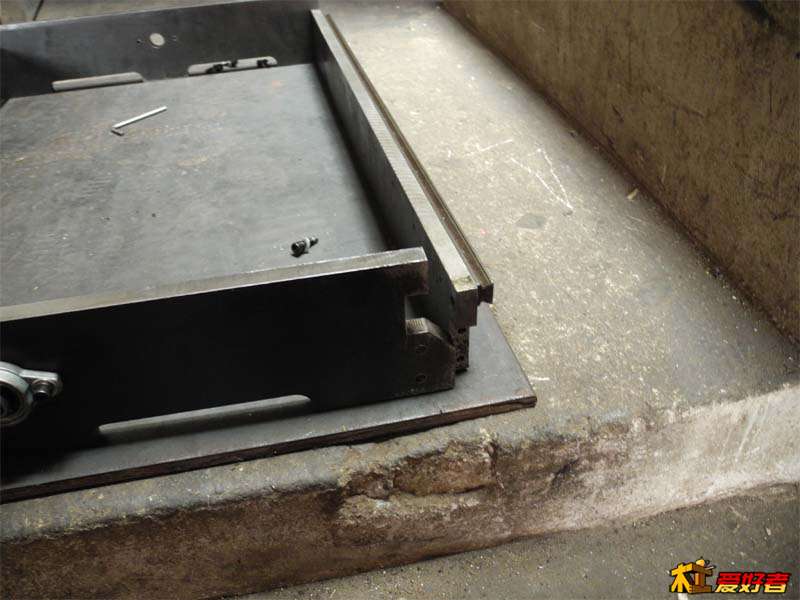

& G& J. p$ ^, d; r5 ~7 G/ F看来相当标准
' ~' O4 D) |4 c' C# x- D& g; @

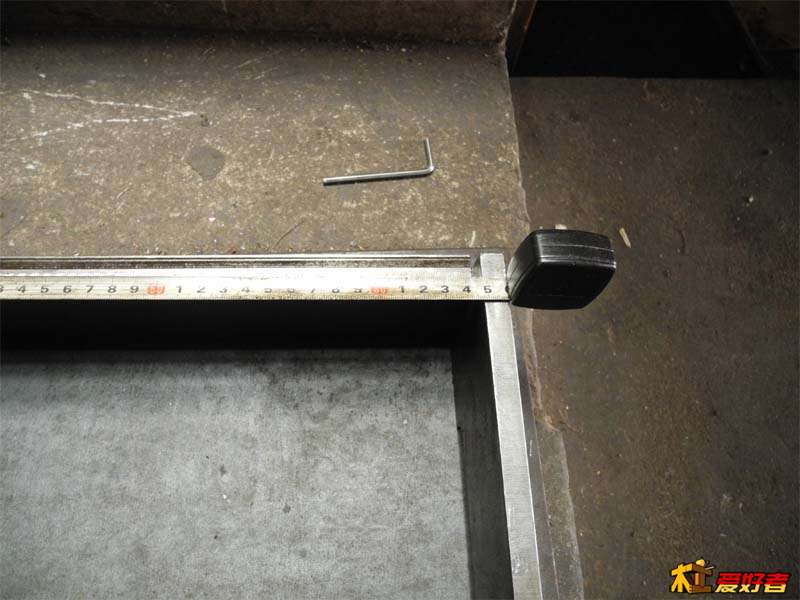

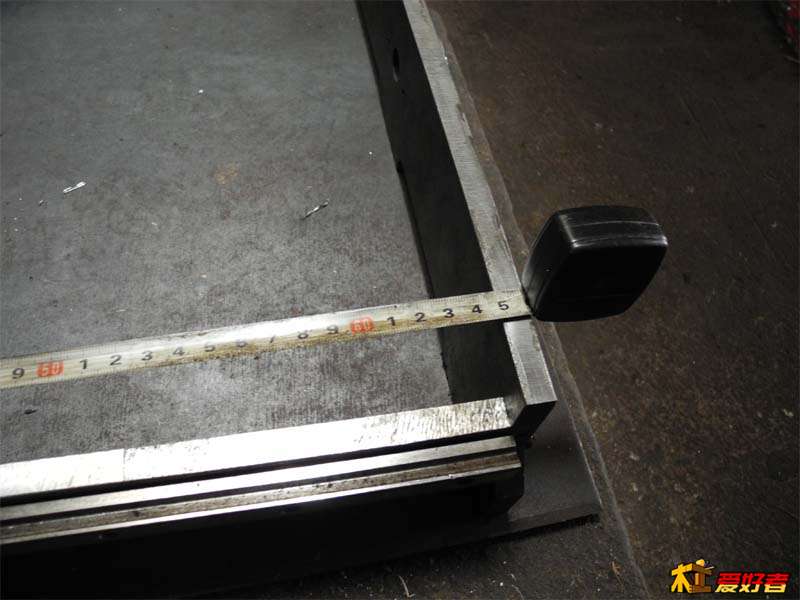

右边660的行程
0 v6 }: m1 S4 _' v4 \
1 W5 G% C$ w+ H9 g! ]2 g7 L左边660行程相当OK
" |5 j$ T0 R8 y& _- F

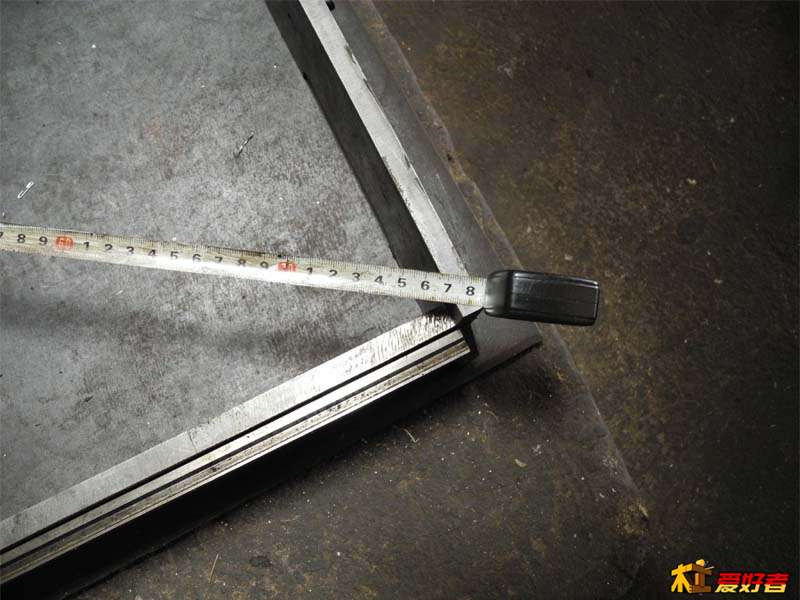

# v8 L' v, @/ e' T+ D6 O对角线也相当标准
6 ], V0 l7 Y' L3 _7 e
. `+ u+ f: }& k3 [

qbxwa

whu888 发表于 2013-4-21 19:01
+ g1 f. Z8 `: m* ^# Z$ X# R0 j机架开始架设了，如有细心的朋友可能会发现前后的机架板跟图纸是不一样的，这就是我修改的地方，真正用到了 ...

9 h/ Y  `, Y8 \9 |, I# c装导轨的两块侧板最好要用平面磨床磨一下，这样装导轨会比较好

绿豆虫

万里长征走完第一步了，坚持啊，做到后来蛋碎一地

whu888

qbxwa 发表于 2013-4-21 21:25
装导轨的两块侧板最好要用平面磨床磨一下，这样装导轨会比较好

( o& {" E, \. Q% r3 y谢谢提醒，现在我是想把全部架好后看看是否能动，第一次D机只怕到时动不了，呵呵，如果一切OK的话，那全部板料多要拿去平磨的，然后在喷漆!

whu888

绿豆虫 发表于 2013-4-21 22:25
万里长征走完第一步了，坚持啊，做到后来蛋碎一地

呵呵,谢谢支持!

whu888

5737510 发表于 2013-4-21 09:22
看来不错 我花了有6个多月也在DIY  图纸是这里的群友 勇者无惧给我画的，我的架子也完成，架子是铝板的
0 O% W* w& k: h) _是6 ...

做铝机如果自己会阳极氧化，那可以搞成自己喜欢的颜色,你要喷漆那当时直接下钢料不是更好?看来你的Z轴板是要换了,不然肯定装不下的!
