全钢雕刻机DIY 共享图纸 共享成果 共同进步 每日更新直至完工

 火.. [复制链接]
发表于 2013-4-20 02:54:53 | 显示全部楼层
看着羡慕,真想分享一台,不知价格多少
回复 支持 4 反对 1

使用道具 举报

发表于 2013-4-20 07:34:41 | 显示全部楼层
谢谢分享,
回复 支持 3 反对 1

使用道具 举报

发表于 2013-4-20 08:51:59 | 显示全部楼层
出的话,就直接报价,有预算有计划。
回复 支持 3 反对 1

使用道具 举报

发表于 2013-4-20 10:28:50 | 显示全部楼层
楼主有气魄
回复 支持 1 反对 0

使用道具 举报

发表于 2013-4-20 10:30:04 | 显示全部楼层
期待中,顶顶顶!
回复 支持 0 反对 1

使用道具 举报

发表于 2013-4-20 10:53:55 | 显示全部楼层
很期待机器出笼  感谢分享  最近也准备D  买了电机
回复 支持 反对

使用道具 举报

发表于 2013-4-20 11:30:30 | 显示全部楼层
LZ可以组团购啊。既然定了二十台的料,料想是退不了的了,既然如此,可以转给有需要的朋友,大家互利互惠,共同进步
回复 支持 反对

使用道具 举报

 楼主| 发表于 2013-4-20 11:40:39 | 显示全部楼层
本帖最后由 whu888 于 2013-4-20 11:42 编辑 9 d3 s6 J- X7 t

: _  v" X6 z7 Z9 H9 \$ ?陆陆续续中机子的加工板料慢慢出来,上图
2 i0 w  M! ^$ C' M  O 12.jpg
, |( ?, \1 U4 j4 w( a' x% T5 U6 E此图是加工中的料3 d; w; {  }, h/ S0 A9 q% W
11.jpg ; ]& C0 v3 ^4 h  W: z+ ~

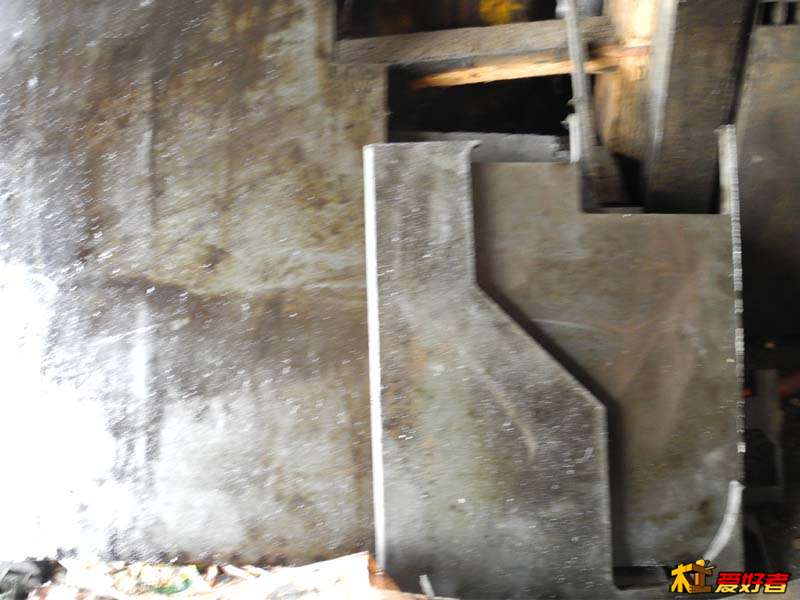

这是龙门架的余料9 D! G* n; ^, b! \
0 T9 p! I' q, a+ Y- k2 _这是X轴的余料
+ O# i# B5 g& T' {

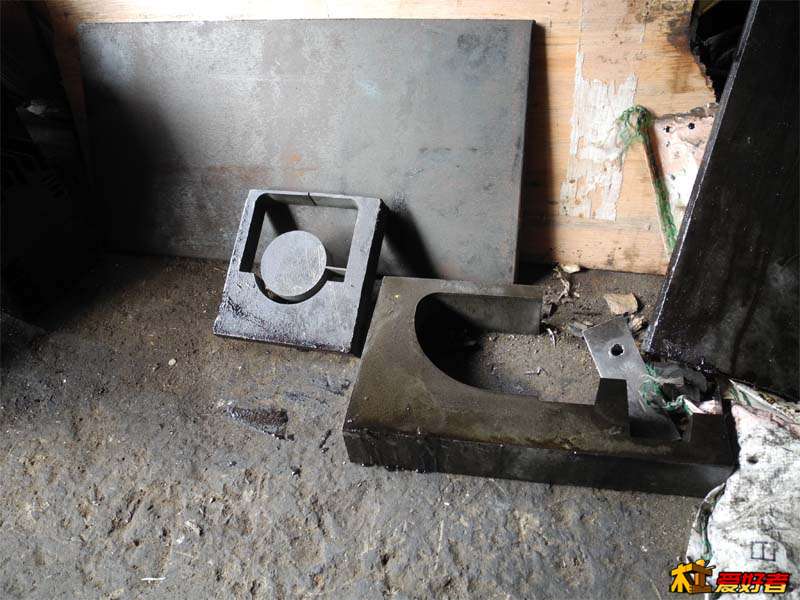

; b* E/ z# K& _  W$ `4 J; B! ~1 {; C' B这是加工剩下的料,这里提醒D机的朋友,未曾加工时的料要先大一点,不过也不能大太多,只要线切割时能有放料余量就行了,看来我的料是余量大了!
回复 支持 反对

使用道具 举报

发表于 2013-4-20 11:59:25 | 显示全部楼层
楼主丝杆的图纸不是1.1比例同步放大的,177跟416差不多长。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2013-4-20 12:31:06 | 显示全部楼层

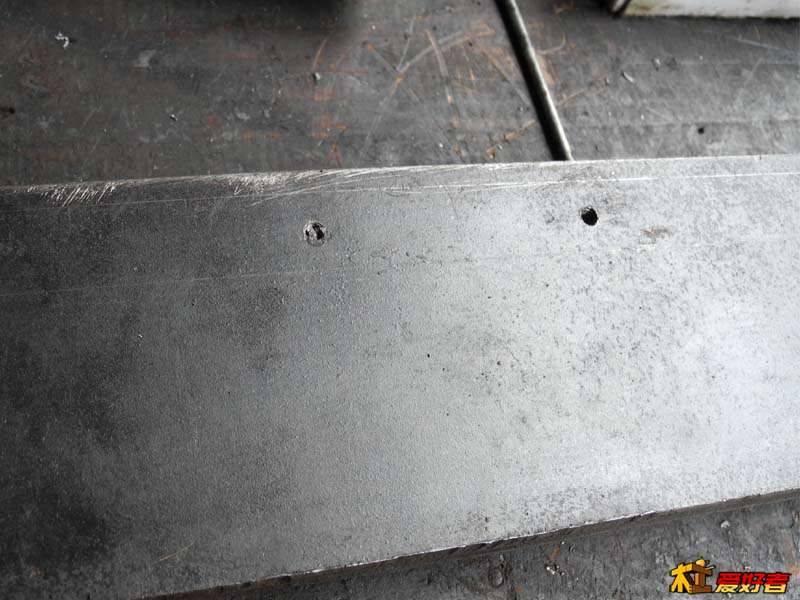

D机自己动手最大的工作量是钻洞跟丝攻,如果有朋友联钻洞也不想自己钻的话,那只能买台机子了!钻洞秘诀——钻头一定要从小洞扩到大洞,不要一次性用大钻头钻下去,会跑掉中心的,本人的料,全是高度尺后电火花打洞的,以为钻一个4MM的洞就直截了当的干下去,没想到跑了10丝左右,还有小钻头一定要装到低别夹住一点点,因为小钻容易断还容易跑偏!丝攻那是最累的活了,我就攻二边左右侧板攻了一整天,还断了一丝攻在里面,这下想拿也拿不出来了,还好我料多,又加工了一块。如果朋友也出现类似情况,那只有一种方法能解决,那就是用电火花打掉,不过这个洞只能用螺丝加螺帽了!
4 r. `9 t" e  K) Y, k 13.jpg
" s$ a" r- C6 P- E8 X辛苦的丝攻中!
$ M9 x/ O) G6 T$ |+ t 14.jpg 6 \8 o$ T8 {7 Y7 |
小手一抖,丝攻到手了,断了!
9 A1 [5 O0 H  n
回复 支持 反对

使用道具 举报

 楼主| 发表于 2013-4-20 12:37:11 | 显示全部楼层
519452756 发表于 2013-4-20 11:59
% W5 O3 j) X; d* w- v, W/ P% K楼主丝杆的图纸不是1.1比例同步放大的,177跟416差不多长。

# I* A3 K2 L, g, L1 n6 ^: |1 m6 @这图纸是看数字的,不是看图形,这是原装图纸,花5两银子买的呵呵,不过不管什么图纸你只能作参考,如果一比一造做,一定不会成功的!你懂的
回复 支持 反对

使用道具 举报

发表于 2013-4-20 18:26:47 | 显示全部楼层
个人给楼主提一点建议,其实你装光轴的都用轴套的,那有些材料就可以用激光割就可以了,速度快,价格也相对便宜,而且激光割还可以把孔位给你点好,非常方便。电机支架可以买现成的方便。
回复 支持 反对

使用道具 举报

发表于 2013-4-20 18:57:21 | 显示全部楼层
kfcc2008 发表于 2013-4-20 10:53 1 l( u3 p  f: H1 e! w5 T
很期待机器出笼  感谢分享  最近也准备D  买了电机

0 d/ [# f; K1 ?0 Q兄弟啊  换个头像吧   我看你跑的也太累了
回复 支持 反对

使用道具 举报

 楼主| 发表于 2013-4-20 19:49:40 | 显示全部楼层
qbxwa 发表于 2013-4-20 18:26
. Q: H( K7 n* y) b0 }9 e5 U个人给楼主提一点建议,其实你装光轴的都用轴套的,那有些材料就可以用激光割就可以了,速度快,价格也相对 ...
% T" X9 z; }; P) p3 _' ]
谢谢兄弟提醒,其实我也想到用激光的,可我们这里大功率激光切割没有,像X轴的料多用到50以上,看来要用大大功率的能行!所以就全用线切割了
回复 支持 反对

使用道具 举报

 楼主| 发表于 2013-4-20 20:06:43 | 显示全部楼层

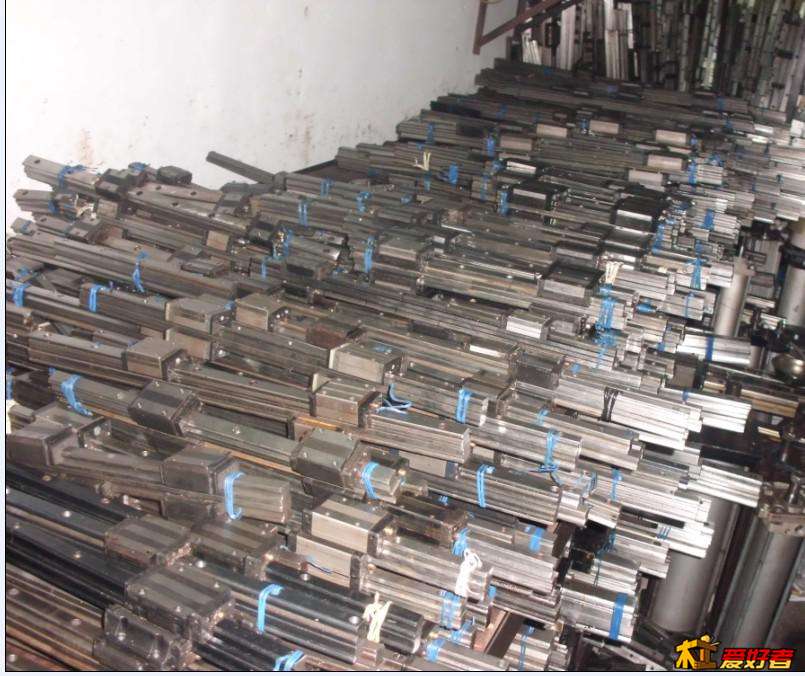

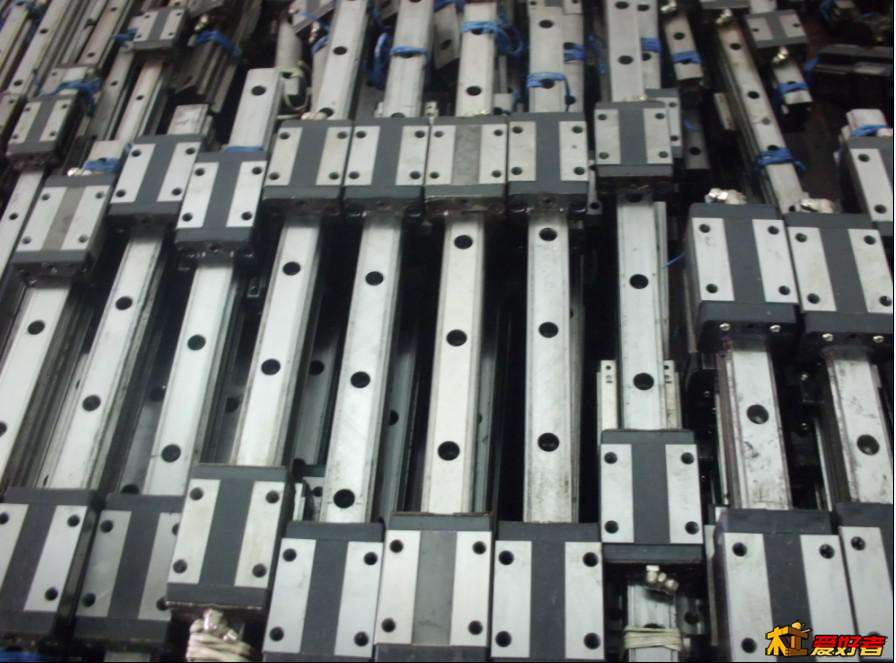

直线导轨价格还真是历害,一个原装小日本的滑块多要好几百,一副二条650长的,那价格报价过来可在N宝上买上一台行程小点的全铝机架了!还好我们这里市场有太多的宝贝能找到,直接去市场找。搞来二条,原装进口垃圾,价格不比国产新的便宜!看张照吧,我是想抢的心思多出来了!
$ T$ O/ h) j& E$ w4 C! g T22JrAXaRaXXXXXXXX_!!472189141.jpg

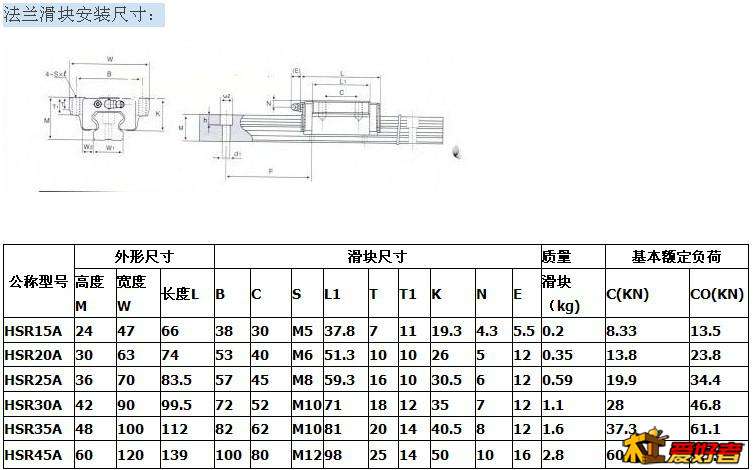

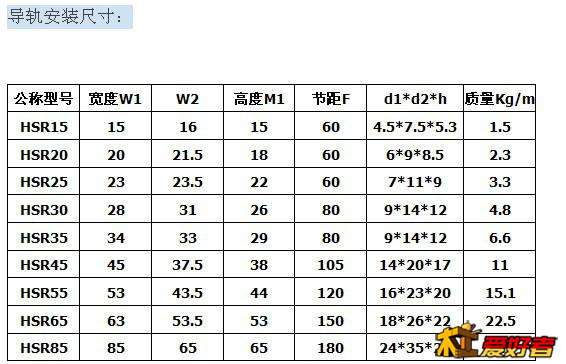

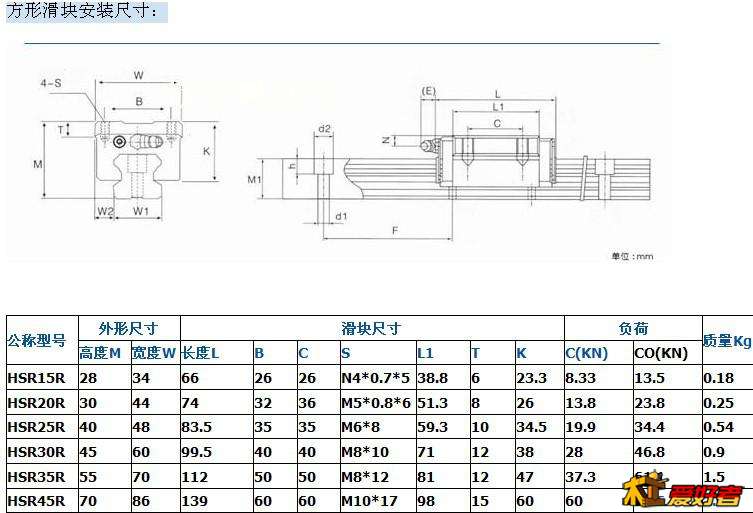

1 J- u5 m3 y, ?- ^* R+ \算了发个一张,不然又有人会说是广告了!提供线轨的数据,D友们可以参考: b. r8 u1 u5 B; L
. ^) [5 N6 ~8 M- K T2eULAXcBXXXXXXXXX_!!472189141.jpg
! c! k! R1 Z' g& N" ^( V) o2 ` T23X6AXdpaXXXXXXXX_!!472189141.jpg
回复 支持 反对

使用道具 举报
