自制多功能裁板锯，很实用。。很爽。。。

驴木匠

原帖由 laosu 于 2008-4-20 23:59 发表
$ N. i: ?( n4 A: n5 |- S( H+ z真的很实用、很爽！
顶一个！！
建议：把那个靠山也搞成滑轨，可以平放，也可以竖起来，就更爽啦！

5 U. f( x! M- R6 a4 H7 T
多谢关注。左侧靠山就是可以平放和竖放的。可参照开榫图片。
( n9 c7 ~1 b, G. C
% D# e# l5 q6 c" ^6 R' ?7 ?另回：dgleo
% }% V7 r4 f! F: t4 L6 d
我可以补充图片。那个靠山和大家做的雕刻机倒装的靠山原理相同。

lnb119

整的够专业的

skyline

DIY的很好，赞一个！

黄河

不顶都不行，太捧了。

初级刨子

" />  " />楼主用的是40 mm光杆吧？请问滑轨支架间距使用什么方法精确定位的？我也想做个。" /> " /> " /> " />

/ J& W, p4 ?& \! f* v# p7 J) _我觉得换成直径小一些的SBR带支撑导轨应该也可以，那样 还不用顾虑弹性变形。成本稍微高一点，精度更高，超出木工需要了" />

[ 本帖最后由 初级刨子 于 2008-4-21 12:57 编辑 ]

老汉口1950

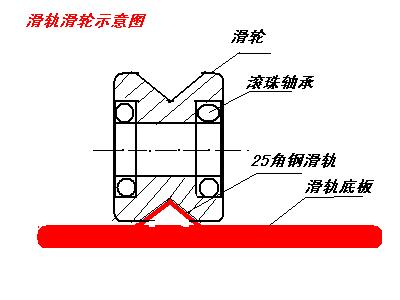

对于不是搞杌械的人来说   有这样的构思和效果真不简单  但局部制作需改进  滑道问题  园钢滑道估计约2米长中间没有支撑  时间长久了自重就会变形    应采用如图形式  仅供参考  还有很筒便方法制作裁板锯. 只需半张木芯板   ,半张9厘板 以后有时间详述

+ e+ R' |# [" a9 k[ 本帖最后由 老汉口1950 于 2008-4-21 16:35 编辑 ]

严丝合缝

对了，那么长的滑竿在中间部分的时候会不会变形？ 一般1米5长的滑竿需要多粗（一般木工活的强度）才能做到不变形？

驴木匠

多谢老汉口指点。滑轨长1米50，经测量有1-2毫米上下误差，在裁板的时候不会有问题，开榫有点影响，但榫子一般都比较短，因此精度误差在允许的范围。
另回 严丝合缝 ：
5 @5 i# A5 Z7 a我用的导轨是20MM的，形变很小，毕竟是木工用的，精度还算很理想了。最近一直在用，感觉非常好。

如果不考虑价格因素，我肯定也会采用带整体支架的导轨（上面的朋友也提到了），但那个价格太贵了。。。200多1米，我感觉那个价格换来的1MM精度不合算。滑轨的稍许变形，在上面方板和四个固定直线轴承的抵消下，几乎是没有的。

烽言烽语

40楼的老师傅不要泼冷落水了呵呵 昨晚我也想说这个问题 但一想人家做这个已经花了N多心血了 何况人家这方面可能是新手 能做到这样也合格了 如果是老手而又做成这样就要说说了

烽言烽语

其实 这推台操作起来不放便 因为这台令到你无法从正面向前走 只能从侧面绕过去

老汉口1950

原帖由 烽言烽语 于 2008-4-21 20:00 发表
其实 这推台操作起来不放便 因为这台令到你无法从正面向前走 只能从侧面绕过去

可以从正面向前走   70年代就参入推台设计制作
" {  @2 m# `6 H5 T# X
[ 本帖最后由 老汉口1950 于 2008-4-22 09:14 编辑 ]

老汉口1950

原帖由 烽言烽语 于 2008-4-21 19:47 发表
8 r! e, G; G, g- O' A) o40楼的老师傅不要泼冷落水了呵呵 昨晚我也想说这个问题 但一想人家做这个已经花了N多心血了 何况人家这方面可能是新手 能做到这样也合格了 如果是老手而又做成这样就要说说了" />

不要借手打人

烽言烽语

原帖由 老汉口1950 于 2008-4-21 20:16 发表
+ l, u" c6 L! _可以从正面向前走   70年代就参入推台制作

老师傅你再认真看看那推台不是上面的推板是下面的台
这个你问一下楼主会不会有这种现象

[ 本帖最后由 烽言烽语 于 2008-4-21 20:33 编辑 ]

烽言烽语

原帖由 老汉口1950 于 2008-4-21 20:17 发表
不要借手打人

呵~~~令你误解了 就当我说错吧   我不想做众人介醉我独醒 所以我昨晚没说出来

9 U  o4 X, E- ]0 N0 ^[ 本帖最后由 烽言烽语 于 2008-4-21 20:36 编辑 ]

二木匠

不一定要从正面走吧？只要滑轨和锯面是平行的，铸铁靠山是垂直的，从侧面走有何不妥吗？应该有两点好处：1，不吃锯沫子 。2，不在锯的正前方，出了危险也不怕
