加拿大木工课程学习日记～～

未来老木匠

放开些 发表于 2013-1-13 20:11
' f; I" R- {' \9 S5 x我还想烦问一下，木工画的三视图图是不是只画看得见的部分且是主要轮廓部分，其他的图纸上反应不出来的 ...

高中数学必修2立体几何部分有相关内容.

happy_zhang1y

楼主你的粉丝又多了一个，哈哈，精密燕尾榫锯看着好漂亮啊，英文名字是什么，我也想买一把，让朋友美国带回来，不知这锯亚马逊能不能买到

feitao288

谢谢海龟木工。

yockzhang

happy_zhang1y 发表于 2013-1-16 10:17
楼主你的粉丝又多了一个，哈哈，精密燕尾榫锯看着好漂亮啊，英文名字是什么，我也想买一把，让朋友美国带回 ...

$ P. }9 f7 |$ X" m) `$ `: i9 S英文名：Dovetail saw，品牌是：Veritas，20tpi，高碳钢锯条，14度锯齿倾斜角，左右倾斜，重量360g，亚马逊上能买到，在美国应应该也能买得到，厂商在美国也有公司的，网址：www.veritastools.com。看了下包装盒，发现这锯锯条日本产，把手背夹美国产，在加拿大组装。。。。。真是国际化啊

揽月

有些收获！
5 c- E. c' O- e: V

horsehome

是相当的感谢楼主，做事情这么认真。让我们学习到他国的木工技术，强烈支持。

yockzhang

2013年1月17日，第一学期，第二周。

这周主要就是动手练习燕尾榫还有第一个项目要做的各种榫接结构，三天之内一口气切了十几个各种榫接结构，相当锻炼锯子凿子的基本使用技法啊。

另外还要完成一个作业，做一个小方框，四边都用单全透燕尾榫连接，做好后用胶水粘好，表面简单打磨光滑，作为开始做第一个榫接项目（Module A）的Pre-Test，这个这么翻译？找不到合适的中文表达，呵呵。
( g3 \* A% m6 T' p" c
上传一些做得还不错的东西，大家可以一起做，做燕尾榫还是很锻炼技法的。
" _: e* T, ?  \. \. U& z7 ~

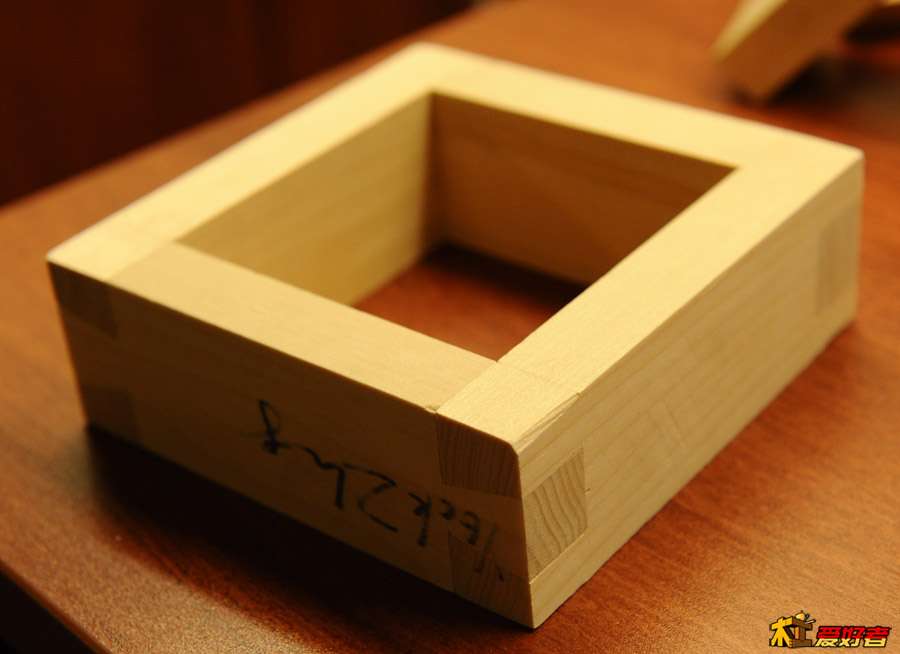

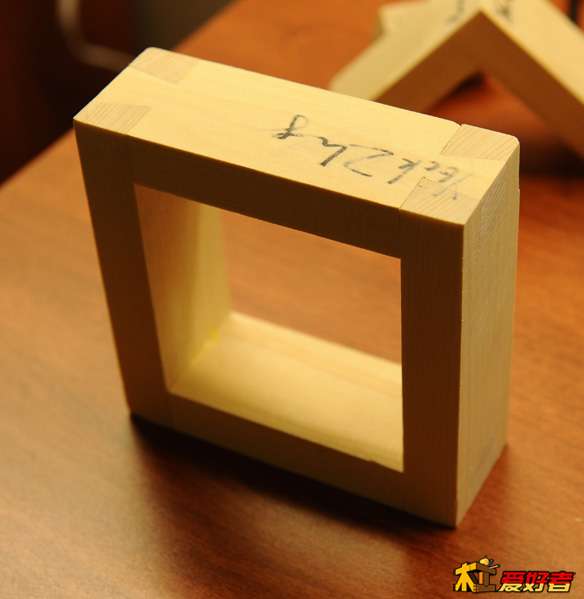

燕尾榫小方框


, f: O# E( `9 ?" E+ `, M% g) s

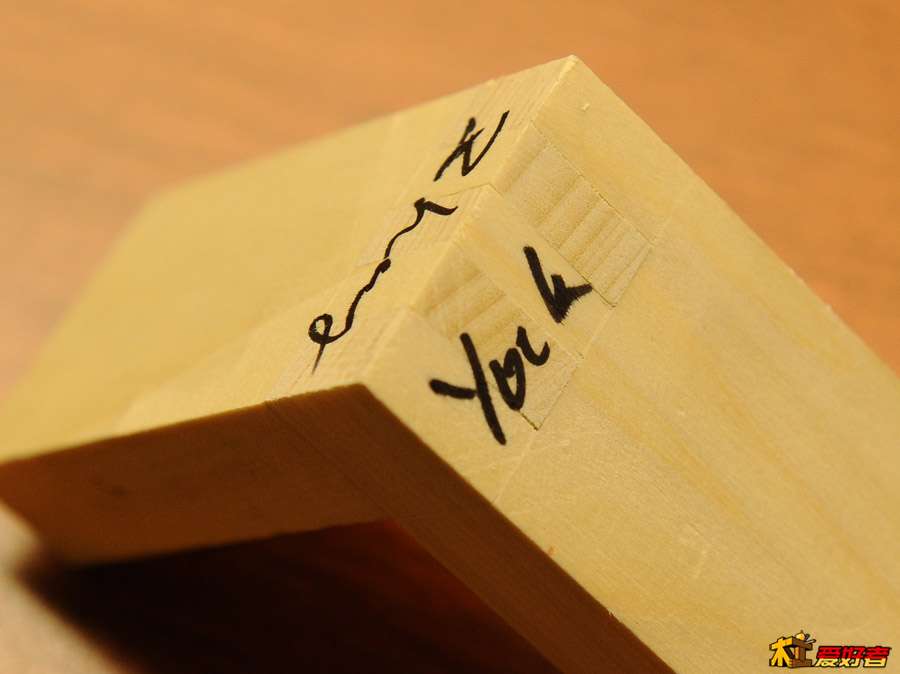

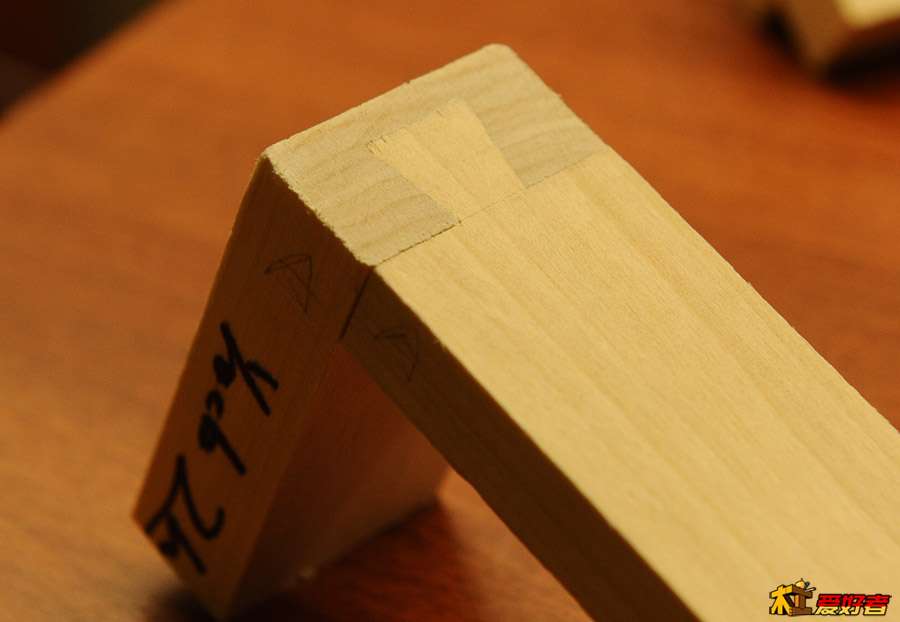

半透燕尾榫，因为每个作品都要求写名字，而且名字都要求写在榫接点上，防止有学生作弊，盗用他人的作品。

9 R0 d* E$ r0 j$ j+ t其余部分被裁掉干别的用了，只剩下个接头，呵呵
0 F2 R  a3 S3 s2 i% u! W

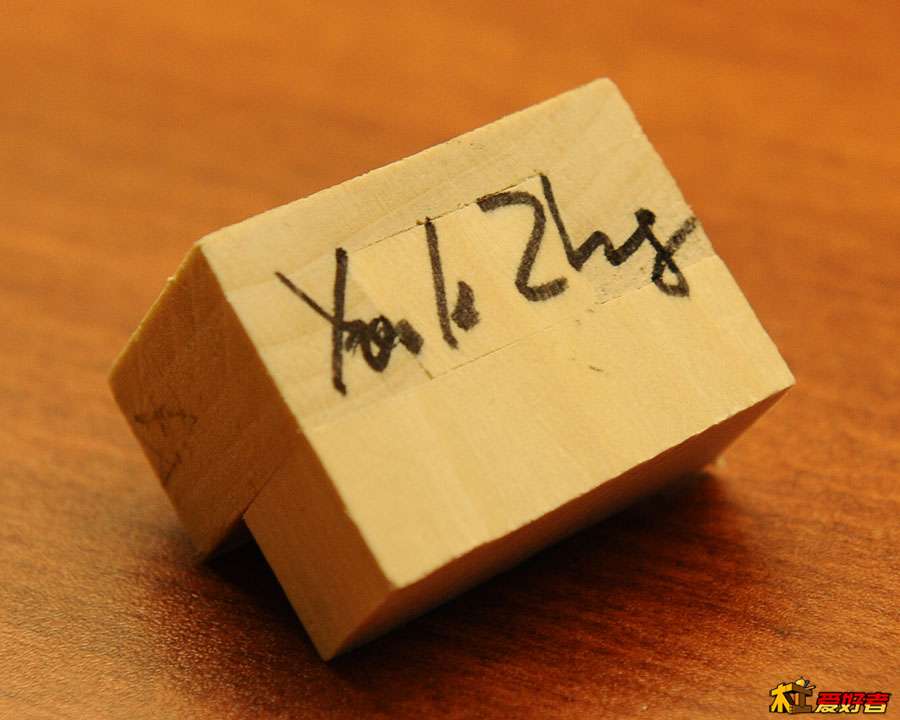

  u/ E% _: C/ T4 w9 M& E# E这两个燕尾榫没有用胶粘，全靠自身摩擦力榫合。话说了，好的榫接结构就是不需要用胶水的嘛，哈哈
( f- |) W8 }$ V# }$ j% h& W- T. g

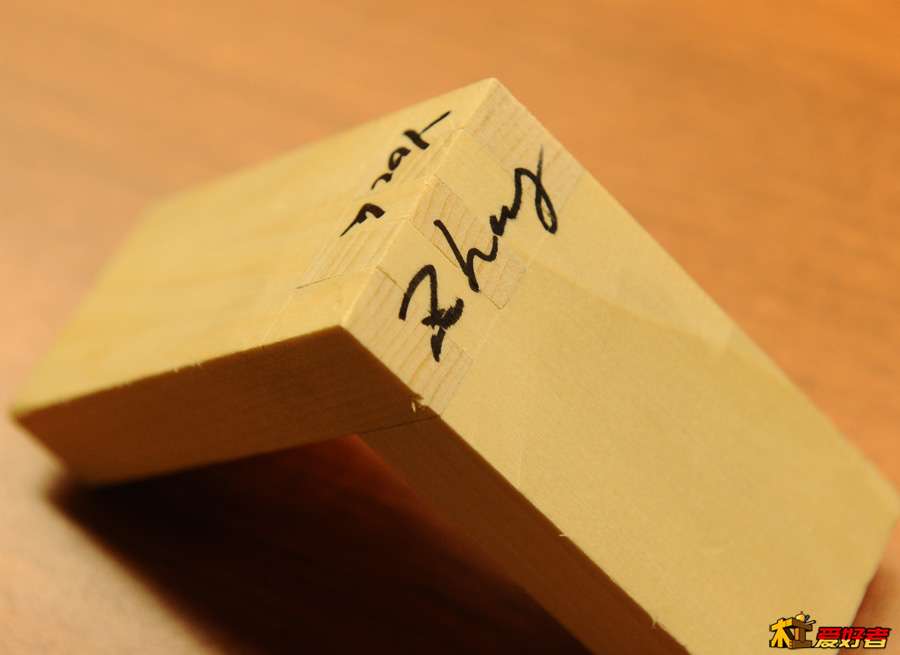

8 o# N, ^( b# H: C4 R- xFinger Joint，中文叫啥？请高手指教一下～


也没用胶粘。
6 \3 n! ~- D! a- p- L

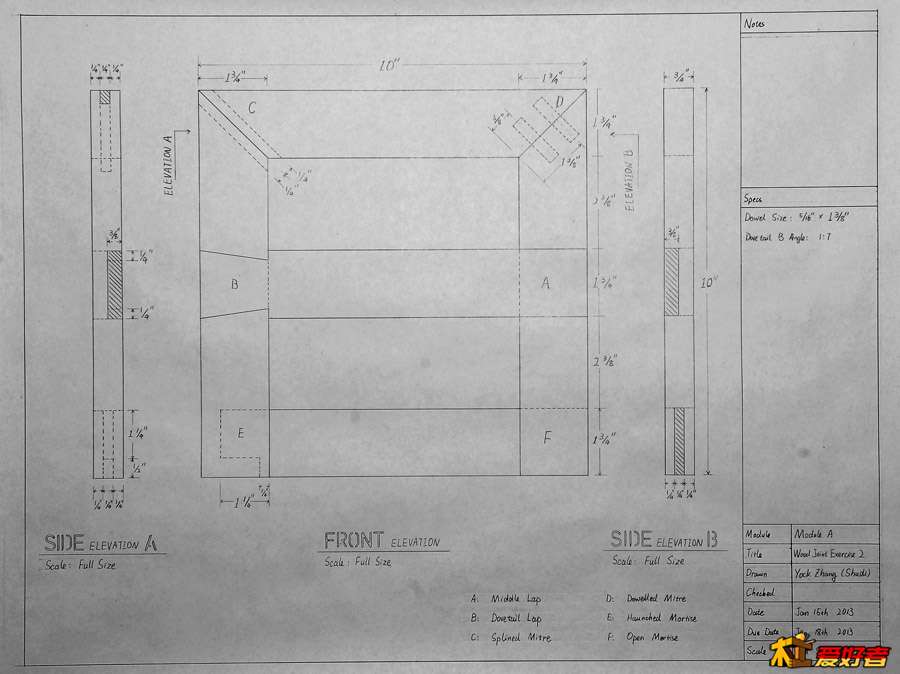

Module A 榫接结构练习2 图纸也重新绘制好了，大家可以下载大图，自己照着做一下，尺寸都是英制的，没办法，要交作业的，劳烦大家自行转换成公制尺寸吧。

; L4 G; V% K' w7 J+ _
0 `- [0 V7 X- I/ t) Q/ I  N
: C. _0 n( T3 N! s大图下载： Module_A_Wood_Jiont_2_2500.zip (911.24 KB, 下载次数: 507)

2013-1-18 08:18 上传

点击文件名下载附件
榫接结构练习2 图纸

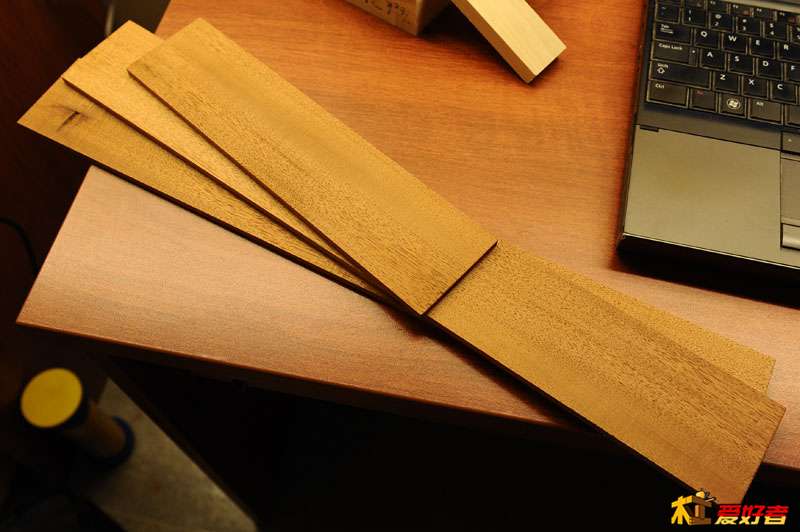

PS：由于学习努力用功，每天下午即使没有课也都在工作室泡着，所以导师很开心，今天奖励了我和另外一兄弟一人三块切好的桃花心木板，让我们做个小盒子啥的，哈哈哈，好木材，还不知道该点啥，大家给个意见哈～～
/ b* A. y6 ?  q& n3 z) L: R( O# ^
: p$ E& `( @" M4 W- H7 Y4 Y

falali130

唉，羡慕嫉妒恨楼主啊 ，哈哈

falali130

另外榫组装完了可以刨一下，看起来就完全平顺了，

yockzhang

falali130 发表于 2013-1-18 09:43
# S; x+ c" |, q+ L& v# K. r另外榫组装完了可以刨一下，看起来就完全平顺了，

恩，小方框刨了，其他的练习品只刨了堵头，没刨侧边，呵呵

falali130

呵呵，做的很不错了，大家共同进步吧，咱们木匠的祖师爷已经被尊为神了，一个好工匠也很牛B的，当然国内不行~

pf4

再次感谢分享，  共同学习， 共同进步。

outindoor

期待更新啊~~

空竹

先下了再用，感谢楼主分享

VictorLam

yockzhang 发表于 2013-1-9 10:43
" ~- M1 z$ r0 l9 J$ z2013年1月8日，今天的课程是图纸绘制，课件分享给大家，课件是任课老师自己写的，洋洋洒洒几十页，非常凶猛 ...

$ ?% S& P( @7 H8 V请问解压后后缀名是001和002？是不是应该是ZIP文件啊？改后缀名后显示文件错误？
